ХАРАКТЕРИСТИКИ приемника ELRS 2.4G ExpressLRS

Колесная база: Нижняя пластина

Использование: Транспортные средства и игрушки с дистанционным управлением

Технические параметры: Значение 2

Размер: 10,5 мм*17 мм

Периферийные устройства/устройства дистанционного управления: Приёмники

Рекомендуемый возраст: 14+y

Детали и аксессуары RC: Приемники

Количество: 1 шт

Происхождение: Материковый Китай

Номер модели: Приемник ELRS 2.4G

Материал: Композитный материал

Для типа транспортного средства: Самолеты

Версия прошивки: V3.0.1

Название бренда: EmaxRC

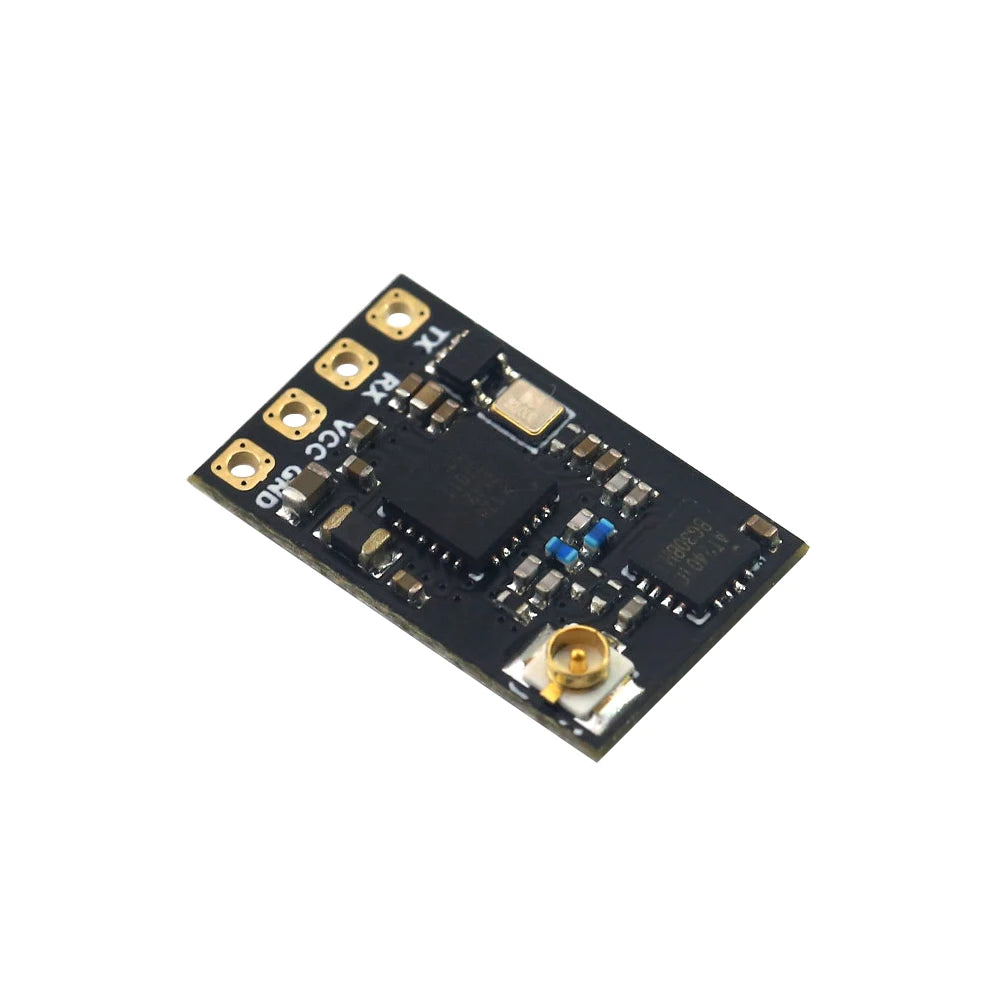

Спецификация:

• Приемник ELRS 2.4G

• Тип: ISM 2,4 ГГц

• Рабочее напряжение: 4-5,5 В

• Антенный разъем: IPEX MHF

• Вес: 0,65 г (только приемник)

• Размер: 12 мм * 19 мм * 3 мм

Узнайте больше о ExpressLRS

ExpressLRS — это ссылка RC с открытым исходным кодом для приложений RC. Каждый мог найти этот проект на Github или присоединиться к обсуждению в группе Facebook.

ExpressLRS основан на Semtech Lora SX127x или SX1280 для оборудования RX и TX соответственно. его целью является достижение максимально возможной производительности соединения как по скорости, так и по задержке и дальности действия. При частоте 900 МГц поддерживается максимальная скорость передачи пакетов 200 Гц. На частоте 2,4 ГГц в настоящее время поддерживается невероятная частота 500 Гц с помощью специальной сборки OpenTX. Это делает ExpressLRS одним из самых быстрых доступных RC-каналов, сохраняя при этом производительность на большом расстоянии.

Все больше и больше поставщиков начинают поддерживать радиопротокол ExpressLRS в различных частях, например, радиопередатчик со встроенным ELRS, дрон со встроенным приемником ELRS, модуль ELRS TX для отсека JR или отсек Nano. Команда BETAFPV принимает участие в этом проекте и предоставляет серию компонентов ExpressLRS.

Конфигурация и привязка

ExpressLRS использует последовательный протокол Crossfire (протокол AKA CRSF) для связи между приемником и платой контроллера полета. Поэтому убедитесь, что ваша плата контроллера полета поддерживает последовательный протокол CRSF. Далее мы используем полетный контроллер с прошивкой Betaflight, чтобы показать, как настроить протокол CRSF.

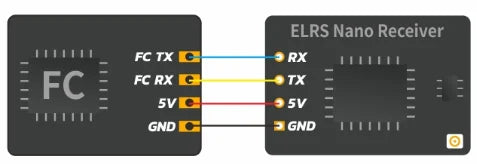

Соединение приемника ELRS Nano и платы FC показано ниже.

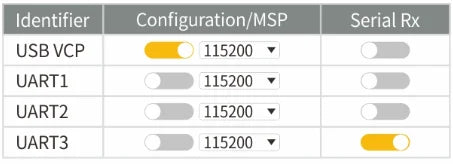

Включите соответствующий UART (например, UART3 ниже) в качестве последовательного Rx на вкладке «Порты» конфигуратора Betaflight.

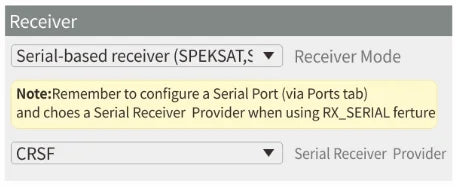

На вкладке «Конфигурация» выберите «Последовательный приемник» на панели «Приемник» и выберите «CRSF» в качестве протокола. Телеметрия здесь необязательна и снизит частоту обновления вашего флешки, поскольку эти слоты передачи используются для телеметрии.

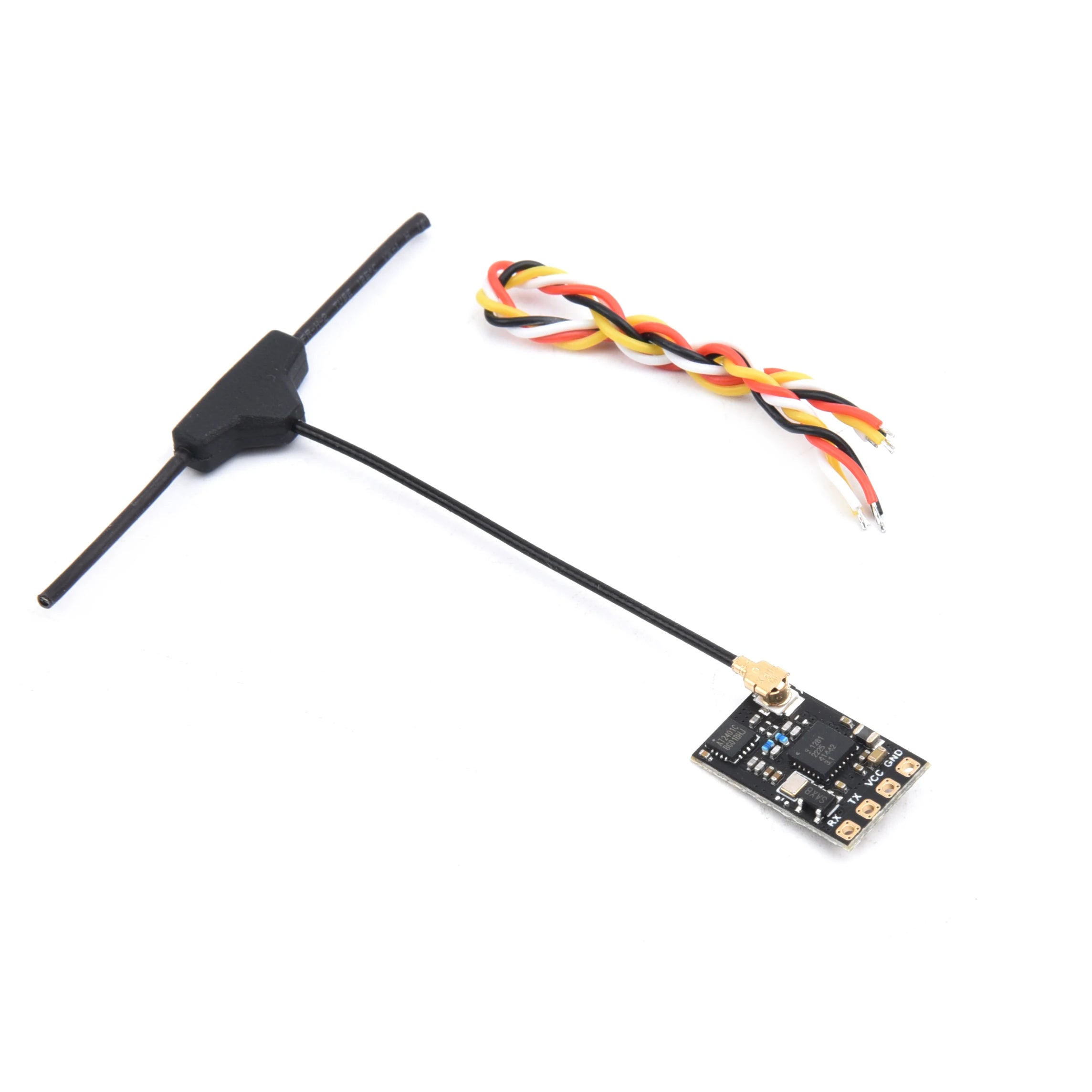

В комплект входит:

• Приемник ELRS 2.4G * 1

• Т-антенна * 1

• Соединительный провод * 4 (черный, красный, белый, желтый)

• Термоусадочная втулка * 1

Процедура привязки:

1. Подайте питание на приемник ELRS. После трехкратного включения и выключения питания приемник ELRS переходит в состояние привязки.Светодиод начнет мигать дважды, что означает, что приемник ELRS перейдет в режим привязки

2. Убедитесь, что светодиод быстро мигнет дважды, указывая, что приемник находится в режиме привязки;

3. Убедитесь, что модуль RFTX или радиопередатчик переходят в состояние привязки и отправляют сигналы привязки;

4. Если приемник имеет стабильный свет, он привязан.
