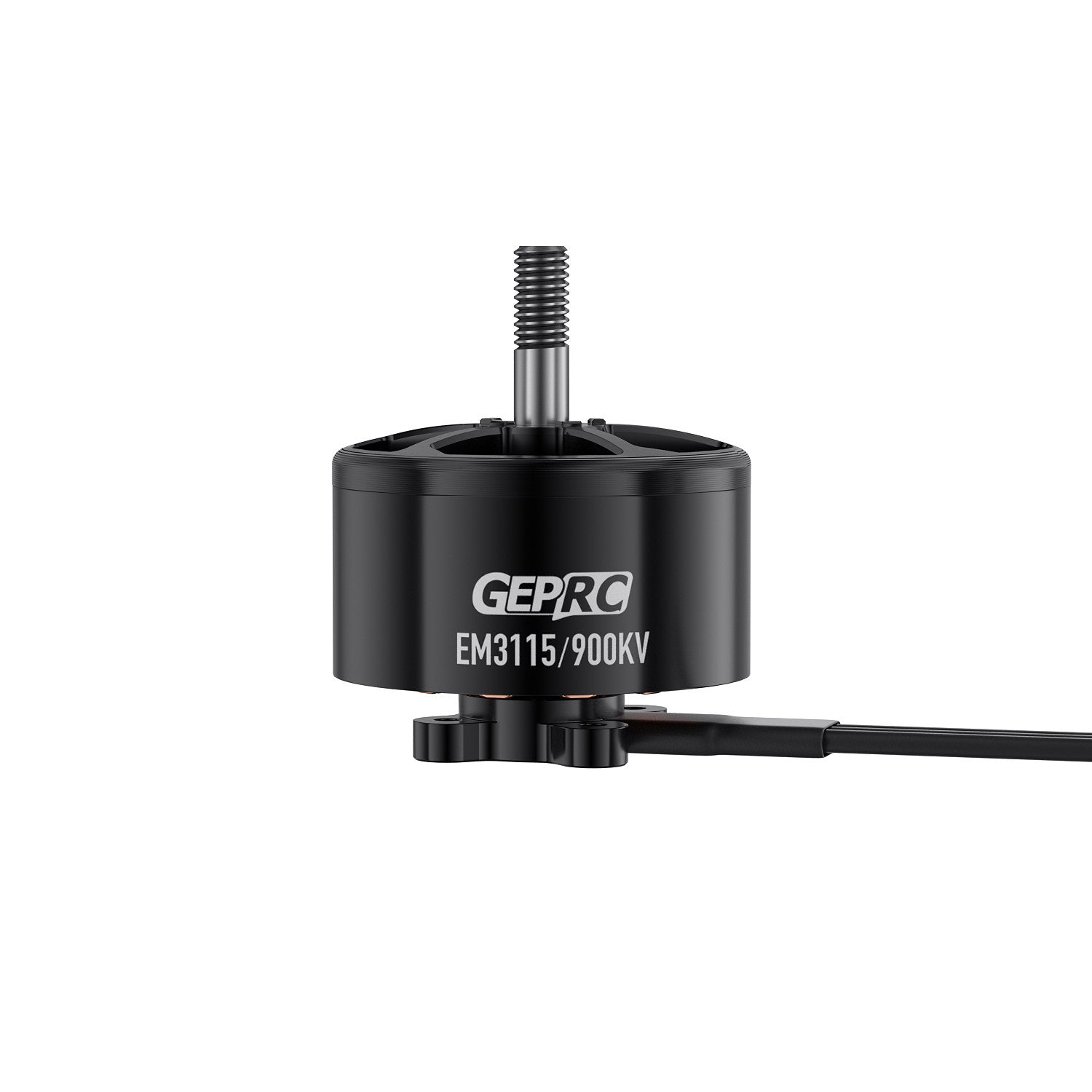

Бесщеточный мотор GEPRC EM3115 3115 900KV для FPV-дронов 8–10 дюймов, 6S, 1620Вт, вал 5 мм

Обзор

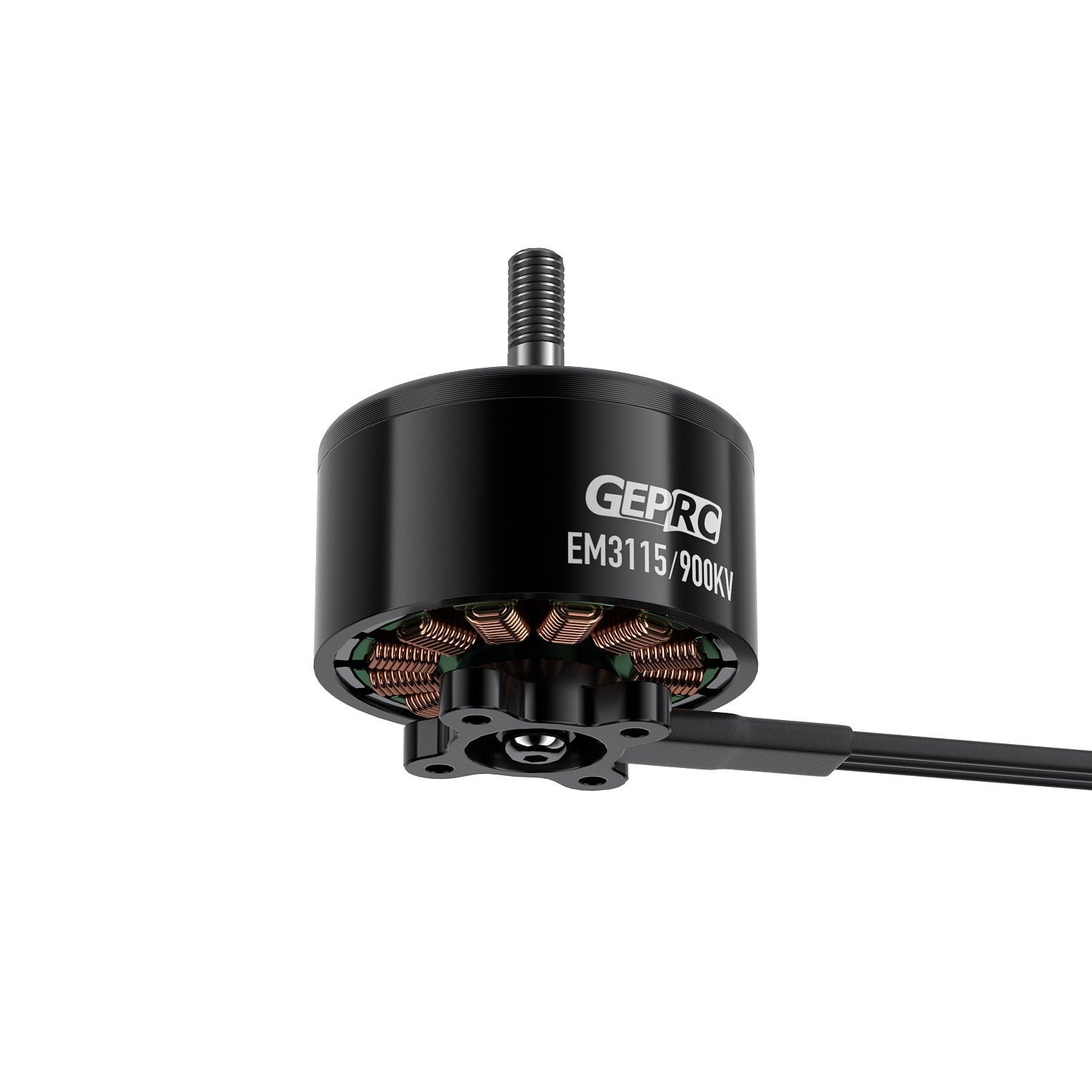

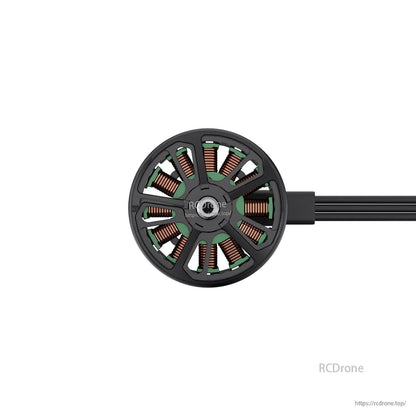

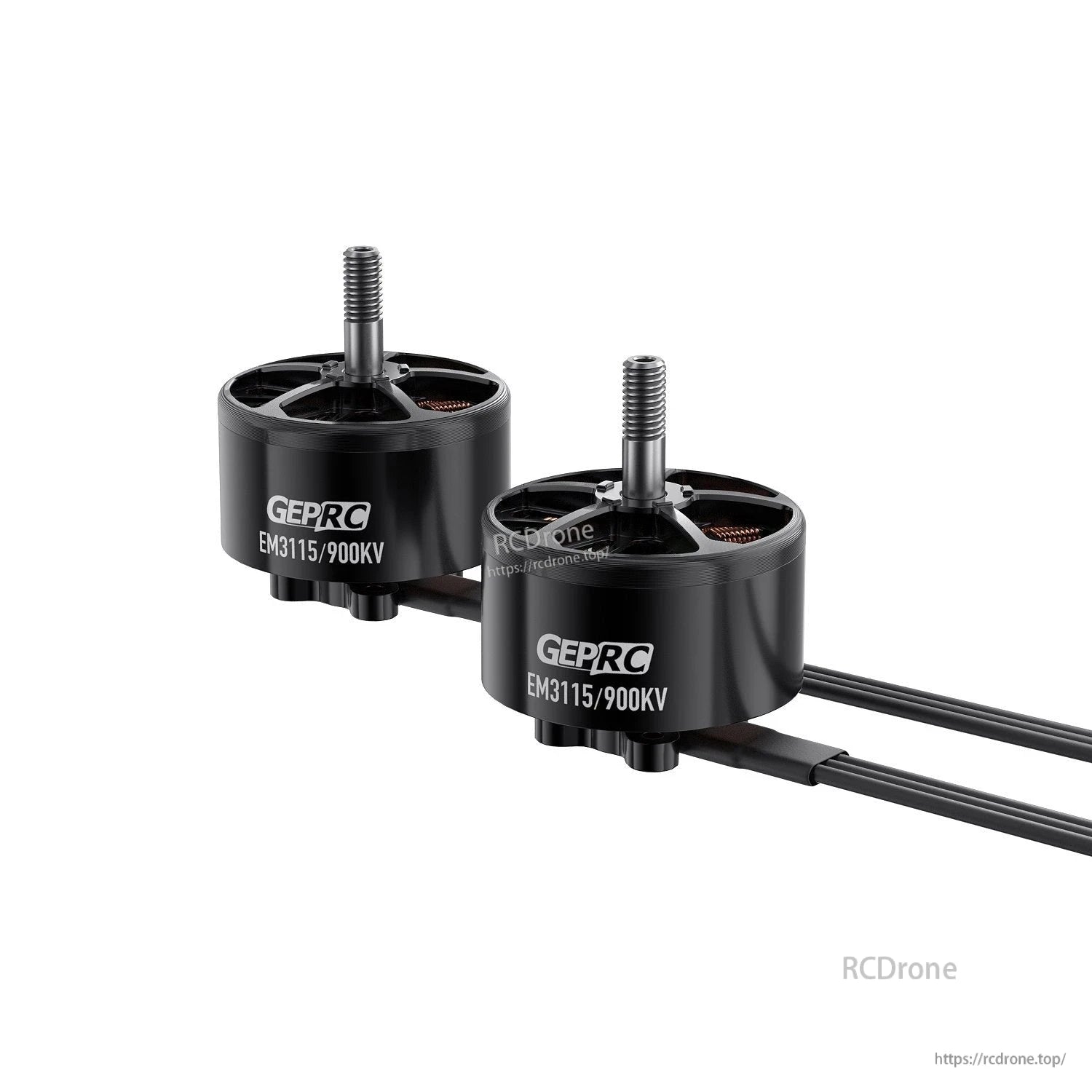

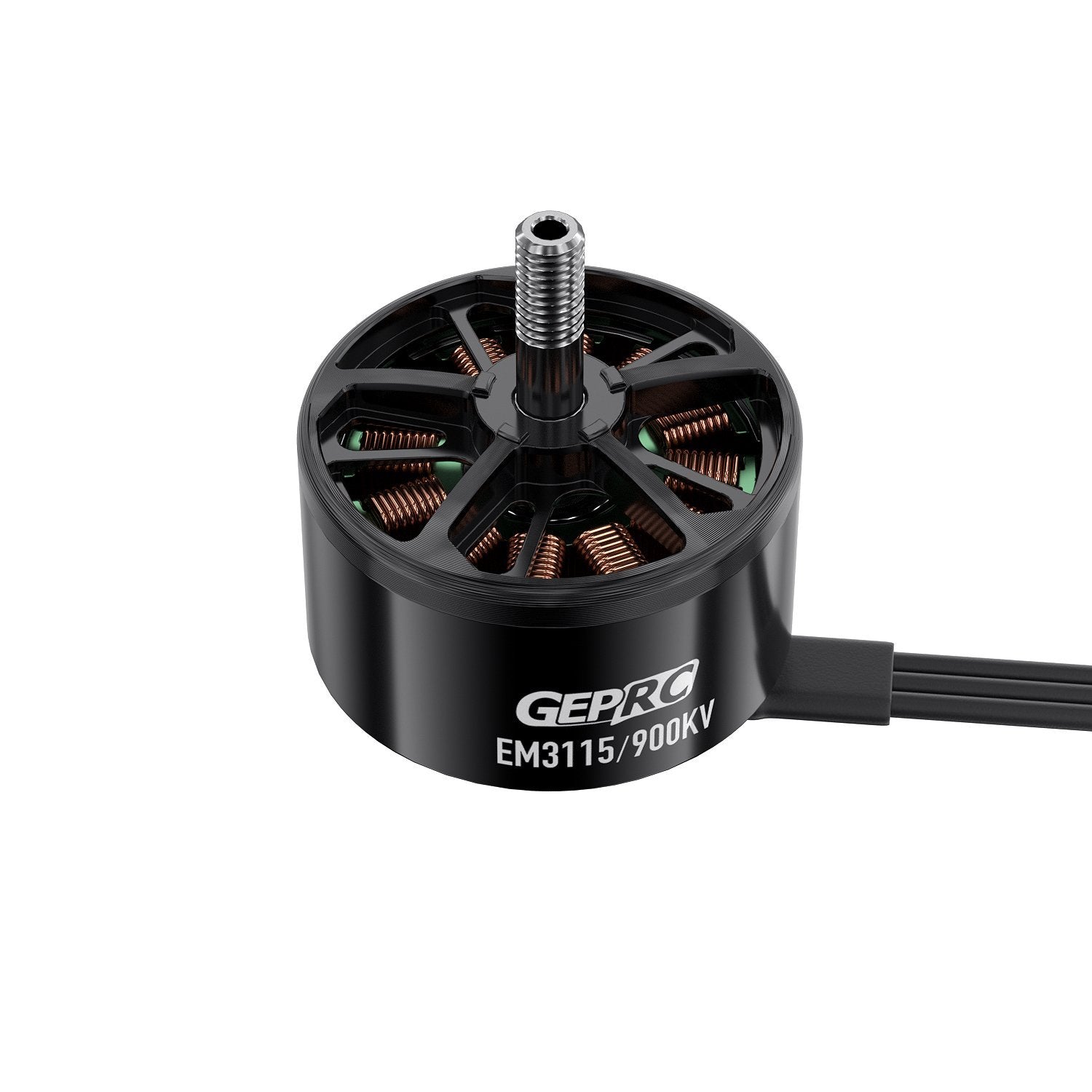

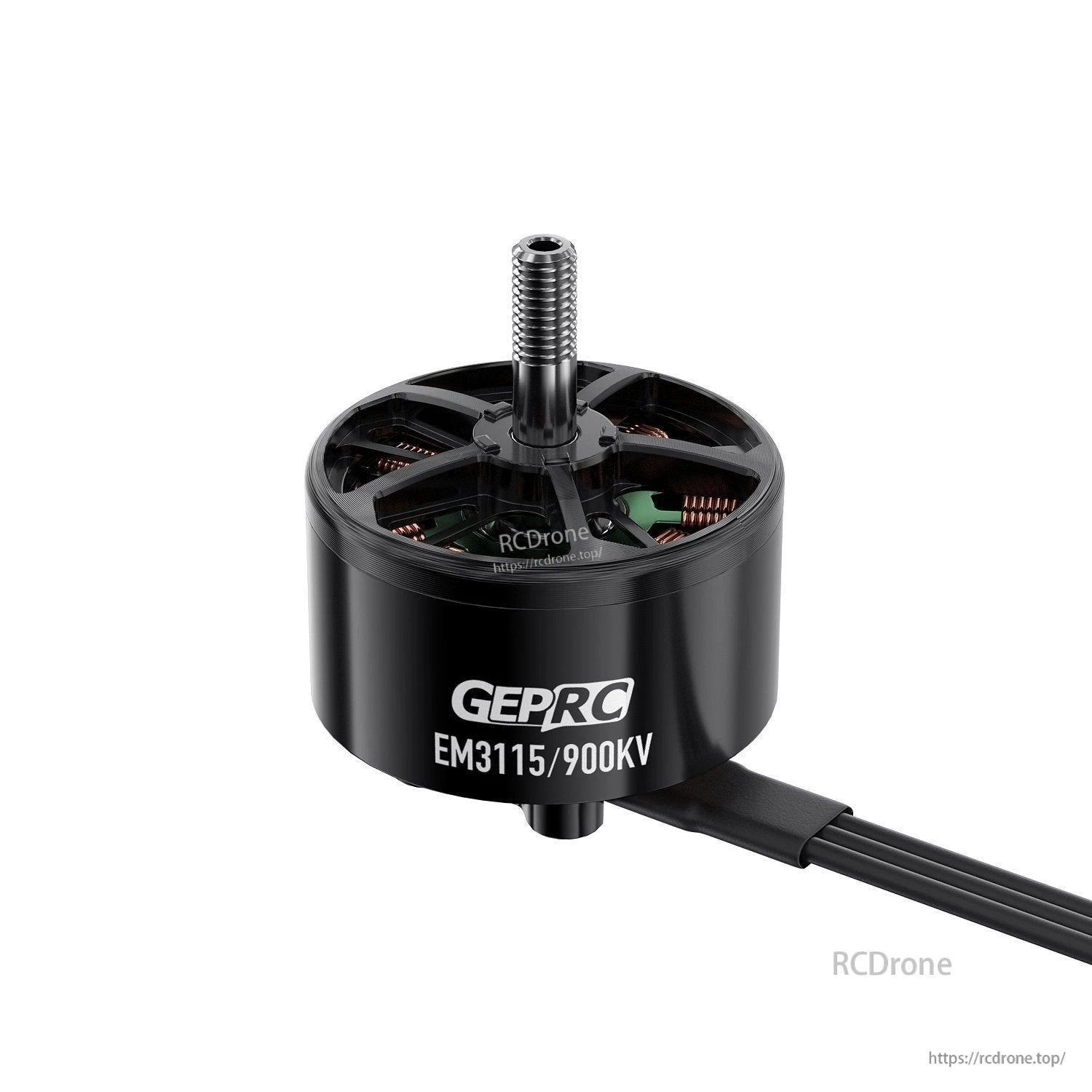

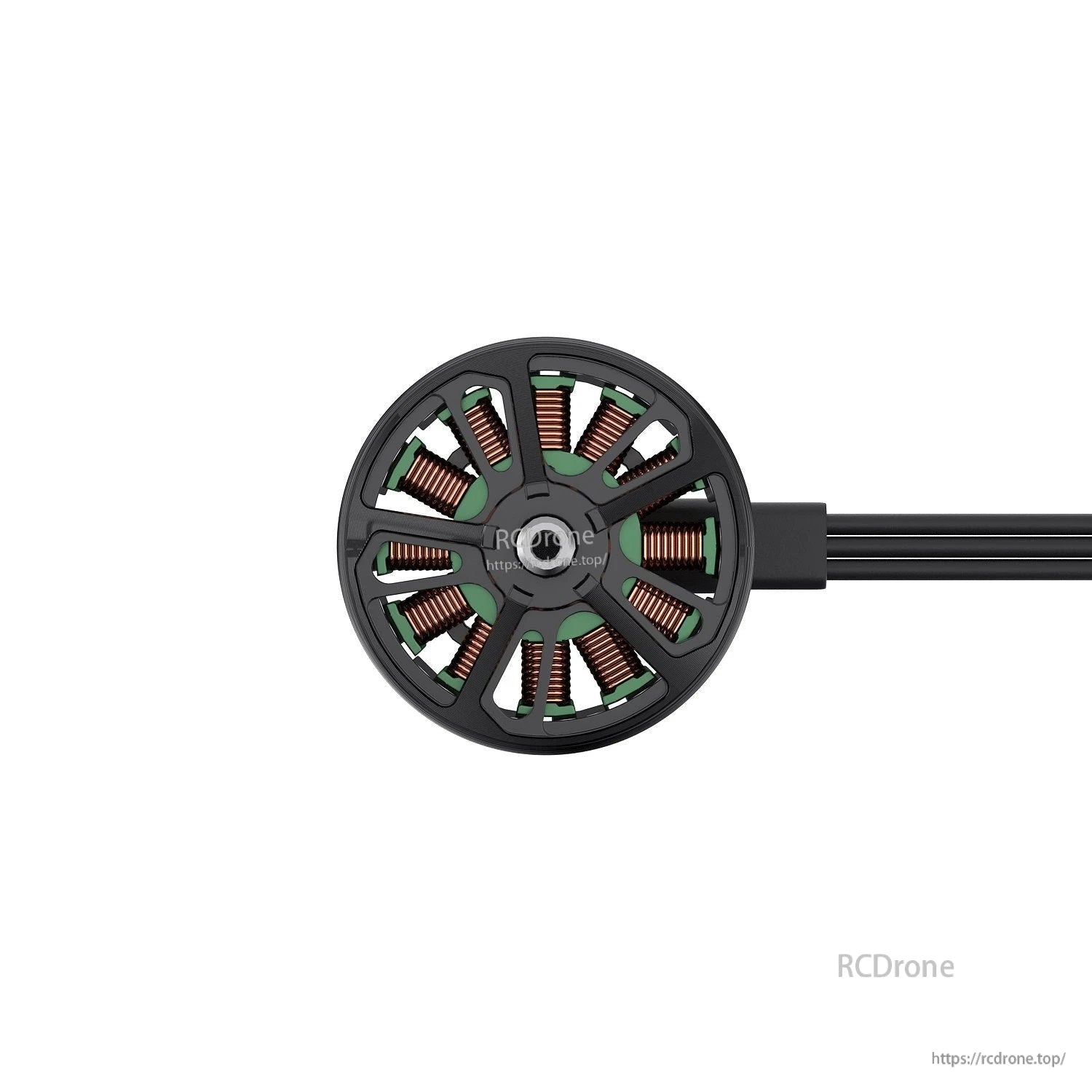

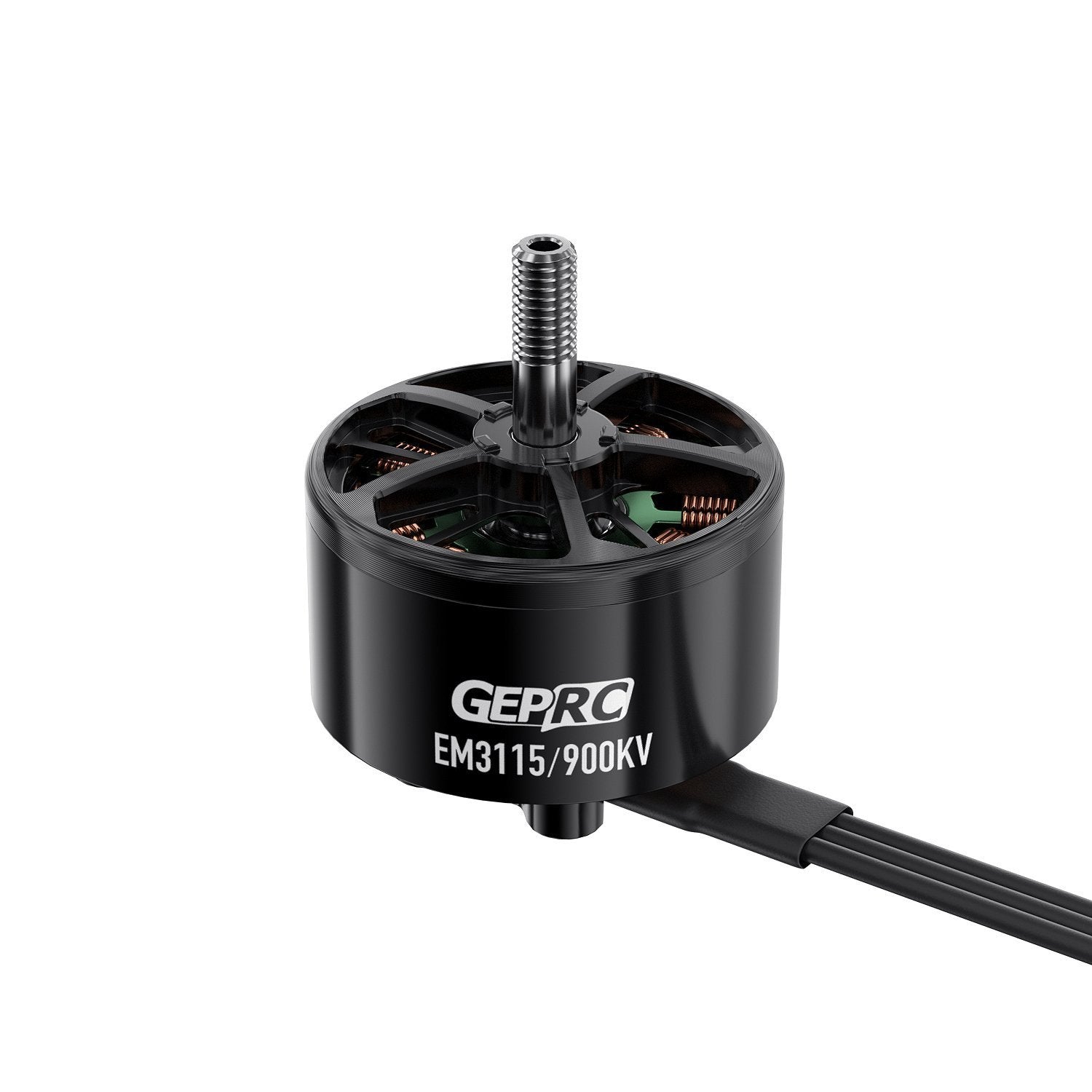

Мотор GEPRC EM3115 3115 900KV — это высокоэффективный мотор для FPV с длинным диапазоном, разработанный для платформ FPV дронов размером 8–10 дюймов. Он использует магнитную цепь N52H для высокого крутящего момента, подшипники NSK/NMB для плавной долговечности и стальной вал диаметром 5 мм. С максимальной мощностью 1620 Вт и пиковым током 65 А на 6S (25.2 В), EM3115 обеспечивает надежный тяговый усилие для длительных полетов и построек на выносливость. Стандартное крепление 19×19 мм и провода 310 мм 18-AWG упрощают установку на LR квадрокоптерах размером 8–10 дюймов, включая популярные рамы FPV дронов размером 10 дюймов.

Ключевые особенности

• Новый мотор серии EM, оптимизированный для дальнего FPV

• Стальной вал M5 с интерфейсом для пропеллеров 5 мм

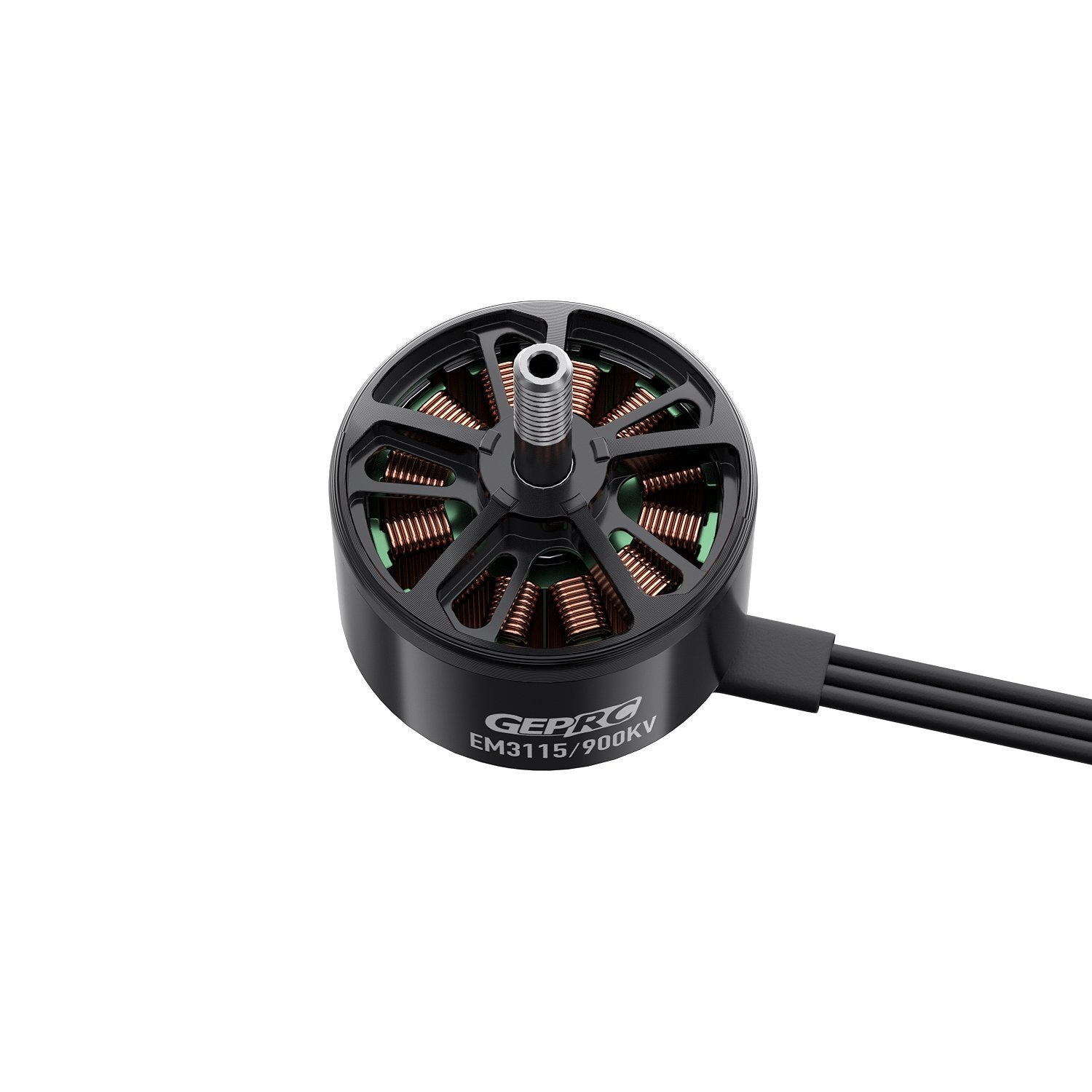

• N52H магниты, 12N14P конфигурация статора/ротор для высокого крутящего момента

• Подшипники NSK/NMB для низкого уровня шума и долговечности

• 19×19 мм базовый шаблон; медная обмотка в один провод

• Рекомендуемые пропеллеры: 8–10 дюймов

• Идеально работает с ESC 60–80 A на 6S LiPo

Спецификации

Механический чертеж (по чертежу продукта)

• Диаметр корпуса: Ø37.5 мм

• Длина корпуса: 30 мм

• Резьбовой вал пропеллера: M5, выставленная длина 15.5 мм (9.5 мм резьбовая)

• Шаблон крепления: Ø19 мм, 4×M3

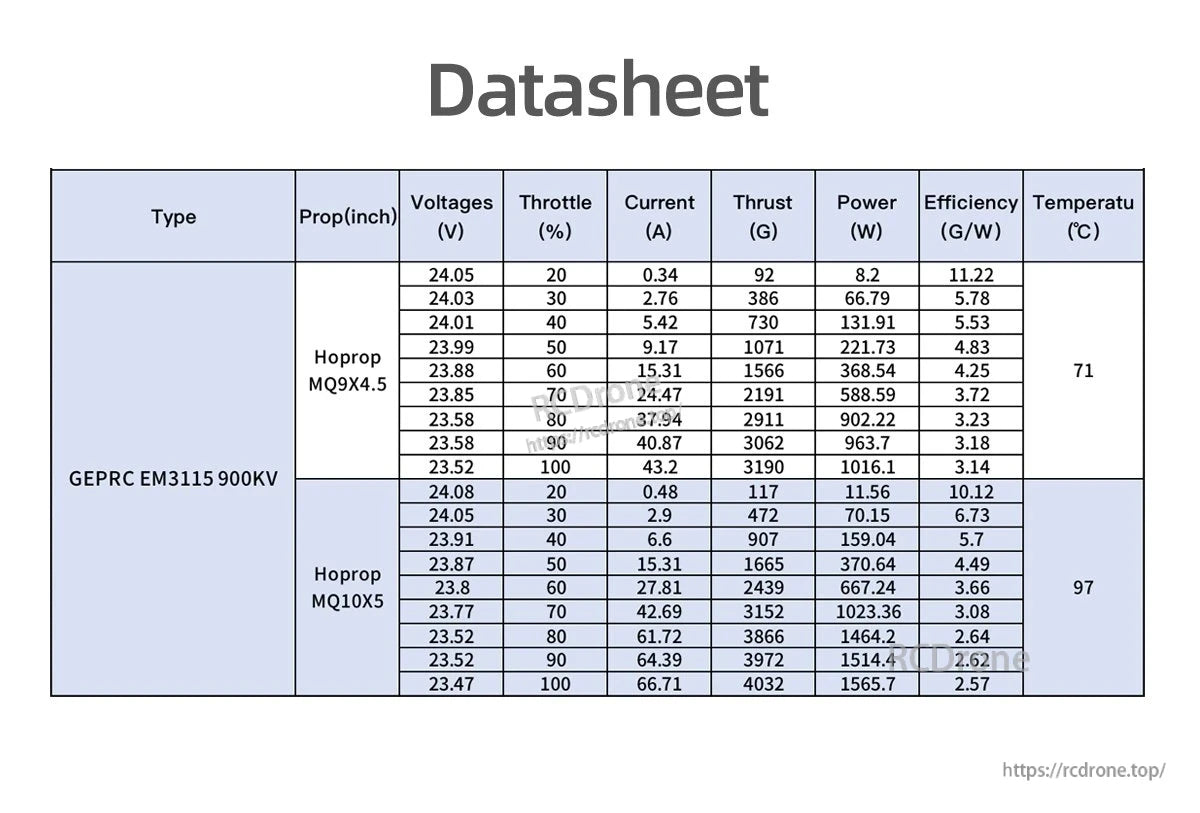

Тесты производительности (6S, согласно техническому паспорту)

Испытанные пропеллеры: Hoprop MQ9×4.5 и MQ10×5

Примечания: Данные взяты из предоставленного изображения технического паспорта при ~24 В (6S). Значения показывают высокую эффективность 10-дюймового пропеллера для дальних полетов и грузоподъемности.

Совместимость &и случаи использования

• FPV квадрокоптеры длиной 8–10 дюймов для дальнего действия (отлично подходит для сборок 10-дюймового FPV дрона)

• Устойчивые конструкции, кинематографические платформы LR и более тяжелые нагрузки, требующие высокого крутящего момента

Что в коробке

• 1× EM3115 900KV мотор

• 4× винта с круглой головкой M3×11

• 1× противоскольз nuts (фланцевый) M5

Детали

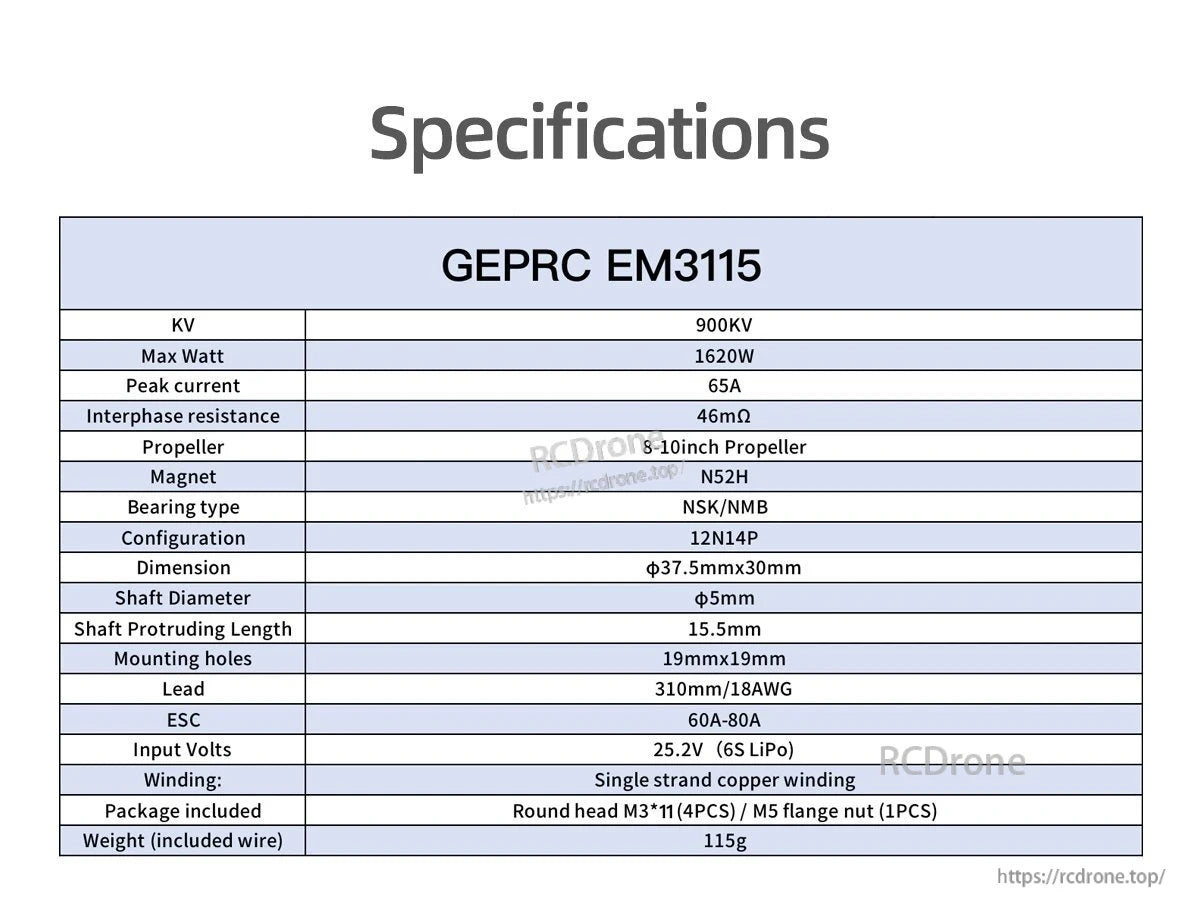

Спецификации GEPRC EM3115: Максимальное напряжение 900kV, Максимальная мощность 1620W, Пиковый ток 65A, Межфазное сопротивление 46mΩ. Размер пропеллера 8-10 дюймов, Магнит пропеллера NS2H. Тип подшипника NSKINMB, Конфигурация 12N14P. Размеры 37мм x 30мм. Диаметр вала #мм, Выступающая длина вала 15мм. Монтажные отверстия 19мм x 9мм.Длина проводов 310 мм/18AWG ESC 60A-80A. Входное напряжение 25.2V (6S LiPo). В комплект входят: круглая головка M3*11 (4 шт.), фланцевая гайка M5 (1 шт.), общий вес 115 г.

Этот технический паспорт предоставляет спецификации для дронов. Ток дросселя варьируется от 0.34A до 66.71A. Тяговая мощность колеблется от 8.2G до 4032G, с эффективностью от 92% до 257%. Рабочие температуры варьируются от 23.52°C до 23.99°C. Типы пропеллеров включают Hoprop и GEPRC EM311S.
