HAKRC F405V2 50A BLS Fly Tower/Stack 30.5x30.5мм STM32F405 Полетный контроллер + 2-6S 4-в-1 ESC

Обзор

HAKRC 50AF4 fly tower/stack сочетает в себе контроллер полета F405 flight controller с BLS 50A 4-в-1 ESC для монтажного шаблона 30.5x30.5mm. Он поддерживает вход 2–6S и включает встроенные выходы BEC для питания бортовой электроники.

Ключевые особенности

• FC MCU: STM32F405RE6
• FC blackbox: 16MB
• FC BEC выходы: 5V/3A и 10V/2.5A
• ESC постоянный ток: 50A; максимальный ток: 60A
• Поддержка сигнала ESC: PWM, Oneshot125, Oneshot42, Multispot, Dshot150, Dshot300, Dshot600

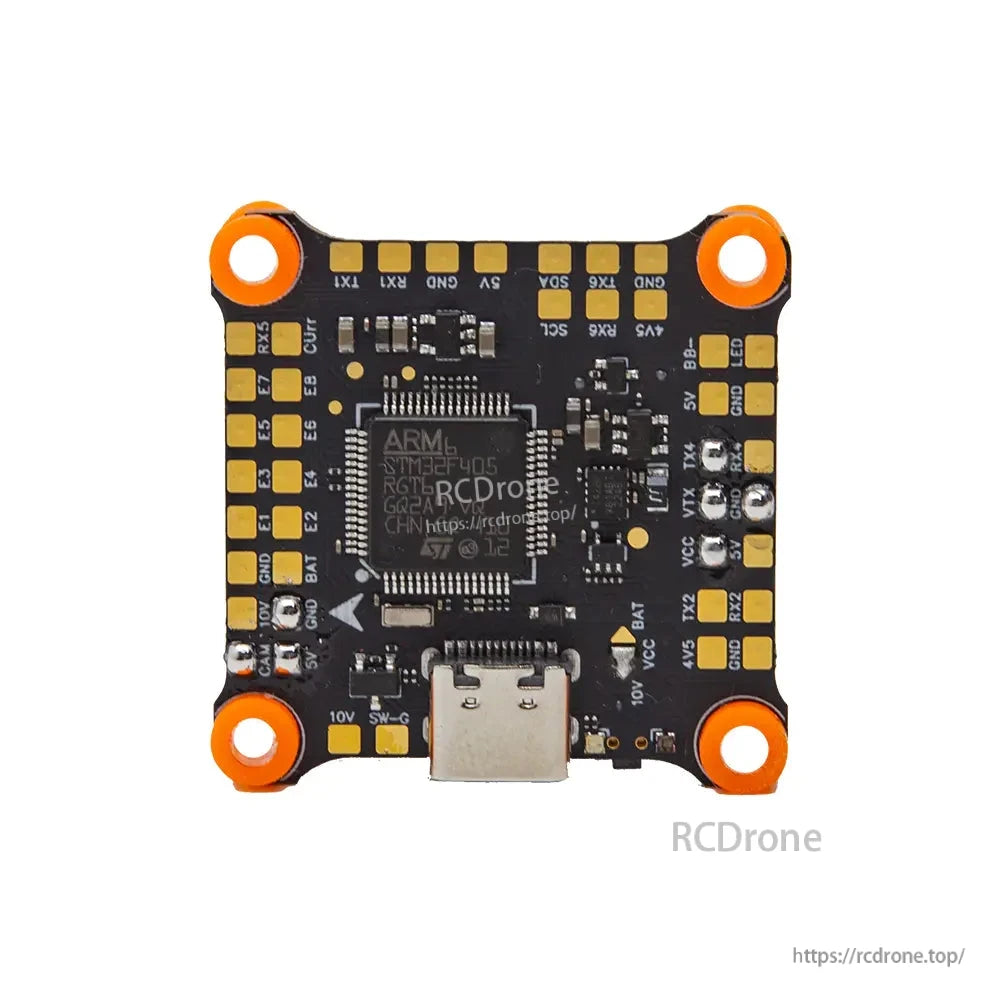

• Маркировка платы показана для кнопки BOOT, барометра и гироскопа CM-42688
• Метки на подушках/портах показаны, включая CAM-VIDEO, VTX, LED, BB-, SCL/SDA, RX/TX подушки, CUR (обратная связь от датчика тока) и силовые подушки (4V5/5V/10V/VBAT/BAT)
• Метки пользовательских подушек показаны: USER1 (выключатель управления внешней светодиодной лентой) и USER2 (заметка о выборе выключателя управления зуммером показана на схеме подключения)

Спецификации

Контроллер полета F405 (FC)

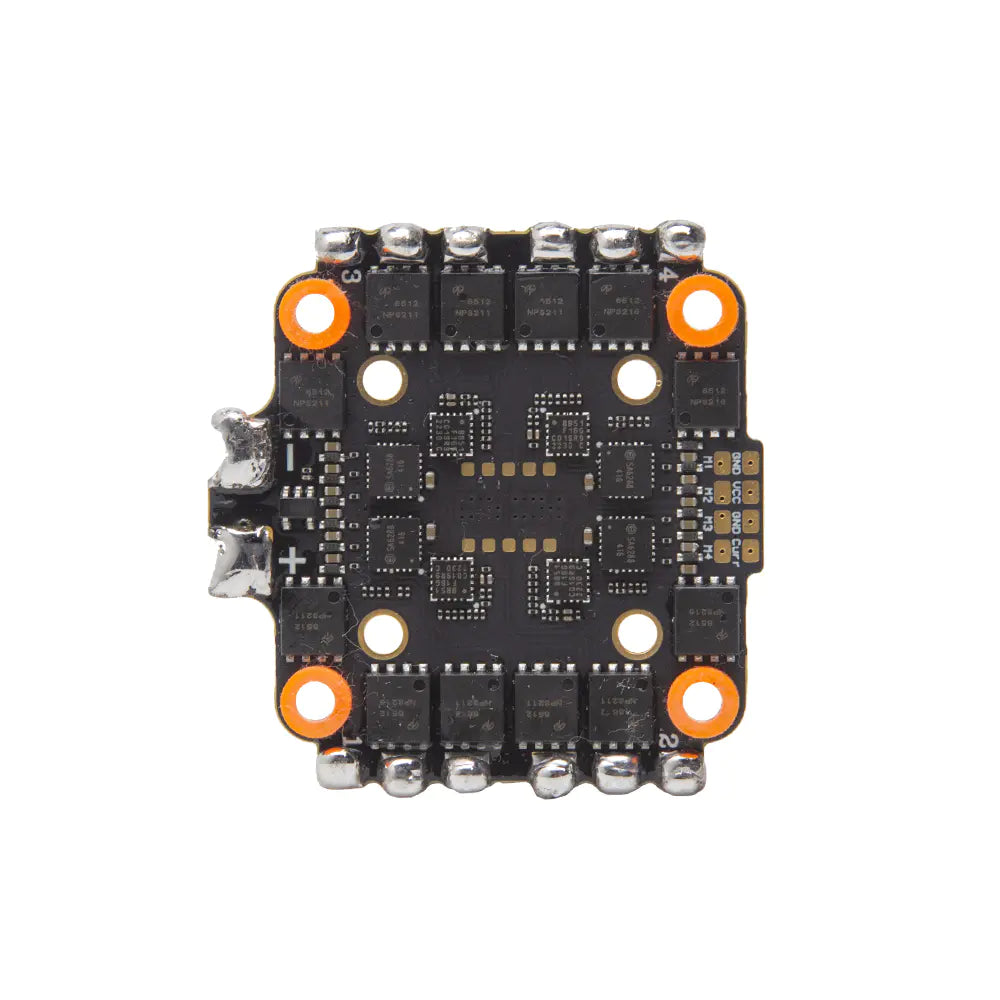

BLS 50A 4-в-1 ESC

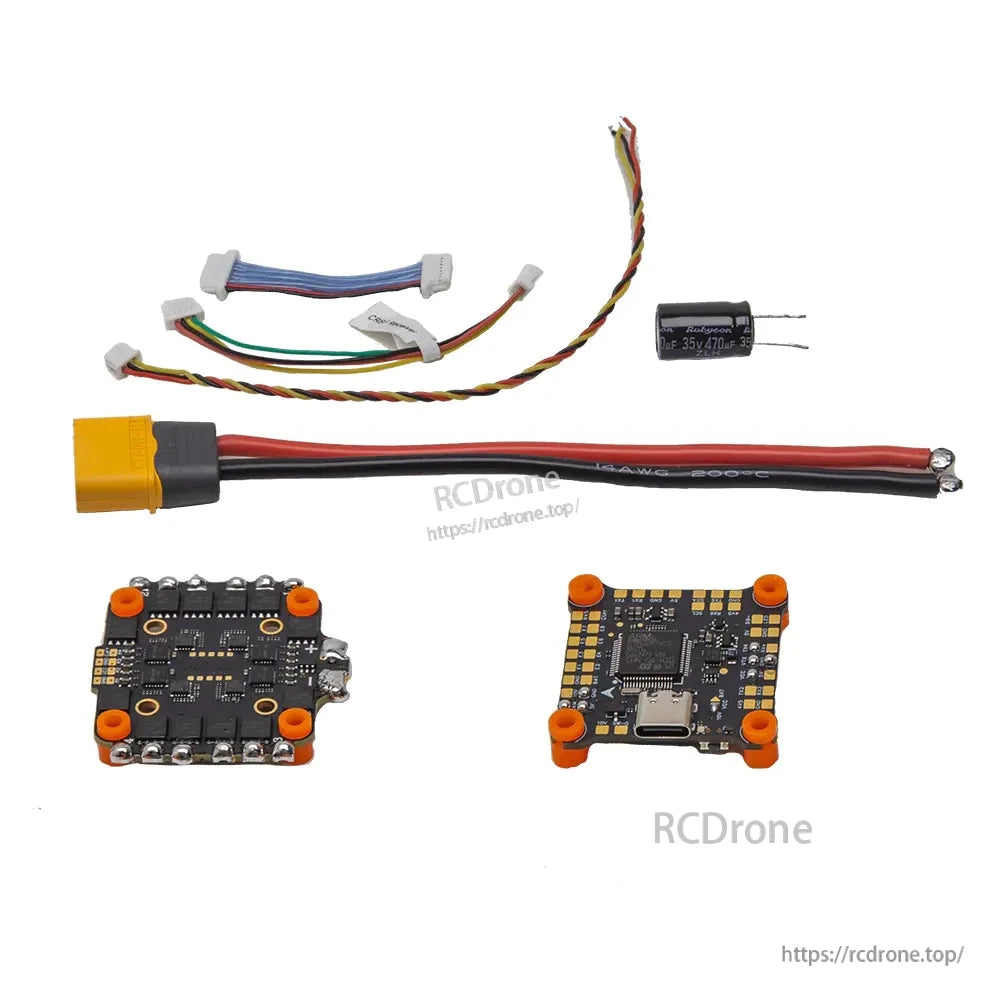

Что включено

• HAKRC F405V2 FC x1
• HAKRC BLS 50A6S ESC x1
• 8P соединительный провод x1
• CRSF 4P провод x1
• 3P провод x1
• Конденсатор (35v470uf) x1
• XT60 силовой разъем (14awg) x1
• Винт M3x25mm x4
• Гайка M3 x4
• Оранжевая шаровая опора M3 x8

Для поддержки проводки или настройки, свяжитесь с https://rcdrone.top/ или отправьте электронное письмо на support@rcdrone.top.

Детали

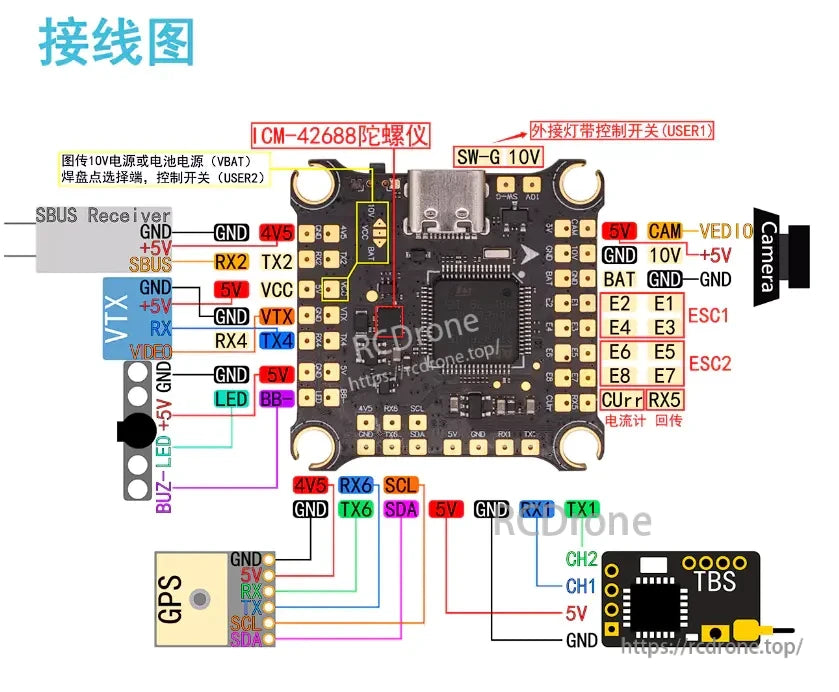

Схема подключения для подключения камеры/VTX, приемника SBUS/CRSF, GPS, светодиодной ленты, зуммера и входов питания 2–6S.

Обзор подключения для цифровых видеосистем и проводки приемника, с доступом к BOOT и помеченными ключевыми UART/питательными площадками.
