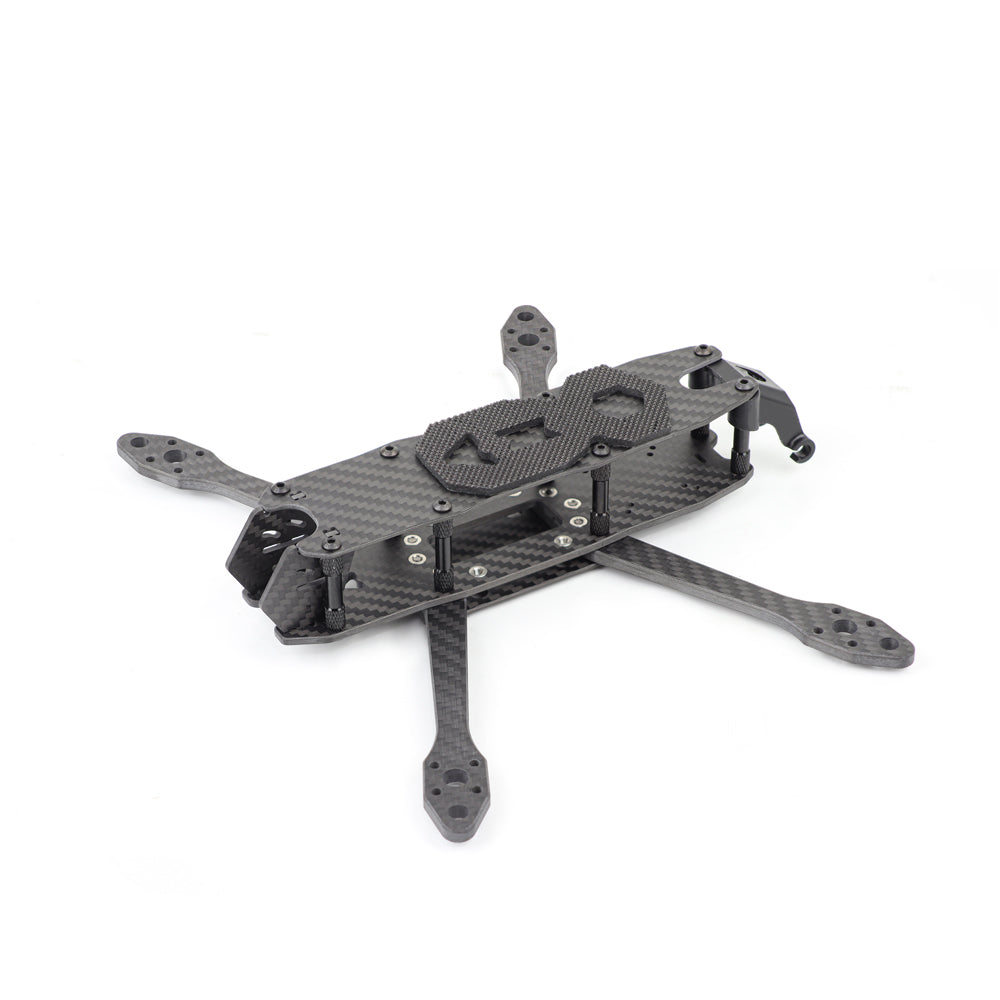

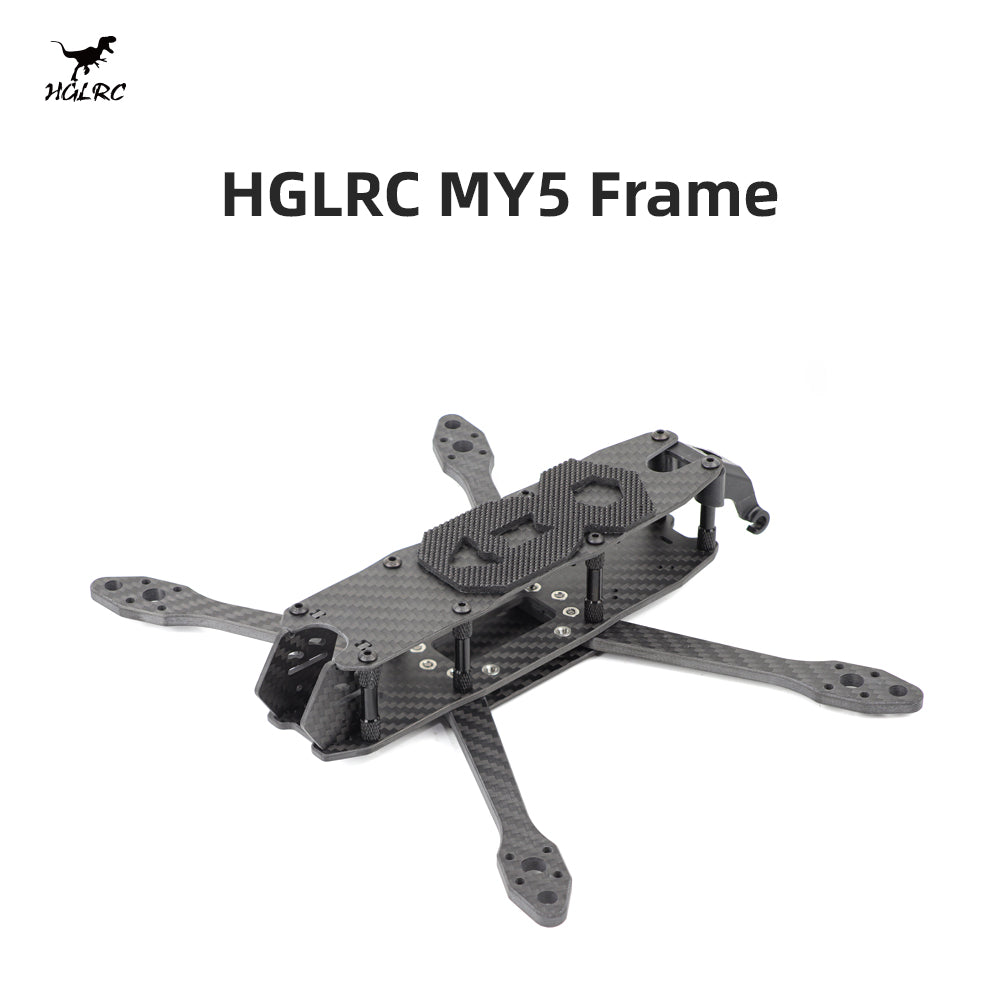

HGLRC MY5 5-дюймовая фристайл & тренировочная FPV рама, колесная база 225 мм, лучи 5 мм, 140г±5г
HGLRC MY5 5-дюймовая фристайл & тренировочная FPV рама, колесная база 225 мм, лучи 5 мм, 140г±5г
HGLRC
Не удалось загрузить сведения о доступности самовывоза
Обзор
HGLRC MY5 - это FPV рама размером 5 дюймов, предназначенная для фристайла и тренировочных сборок. Она имеет колесную базу 225 мм, arms 5 мм и поддержку распространенных шаблонов монтажа для стека и видеопередатчиков.
Ключевые особенности
- Толщина пластины: верхняя 2 мм, средняя 3 мм, нижняя 2 мм
- Толщина arms 5 мм
- Шаблоны монтажа: 30.5 мм x 30.5 мм (M3) FC, 25.5 мм x 25.5мм (M2) / 20мм x 20мм (M2) VTX
- 16мм x 16мм (M3) шаблон крепления мотора
- Расстояние между креплениями камеры 19-20мм

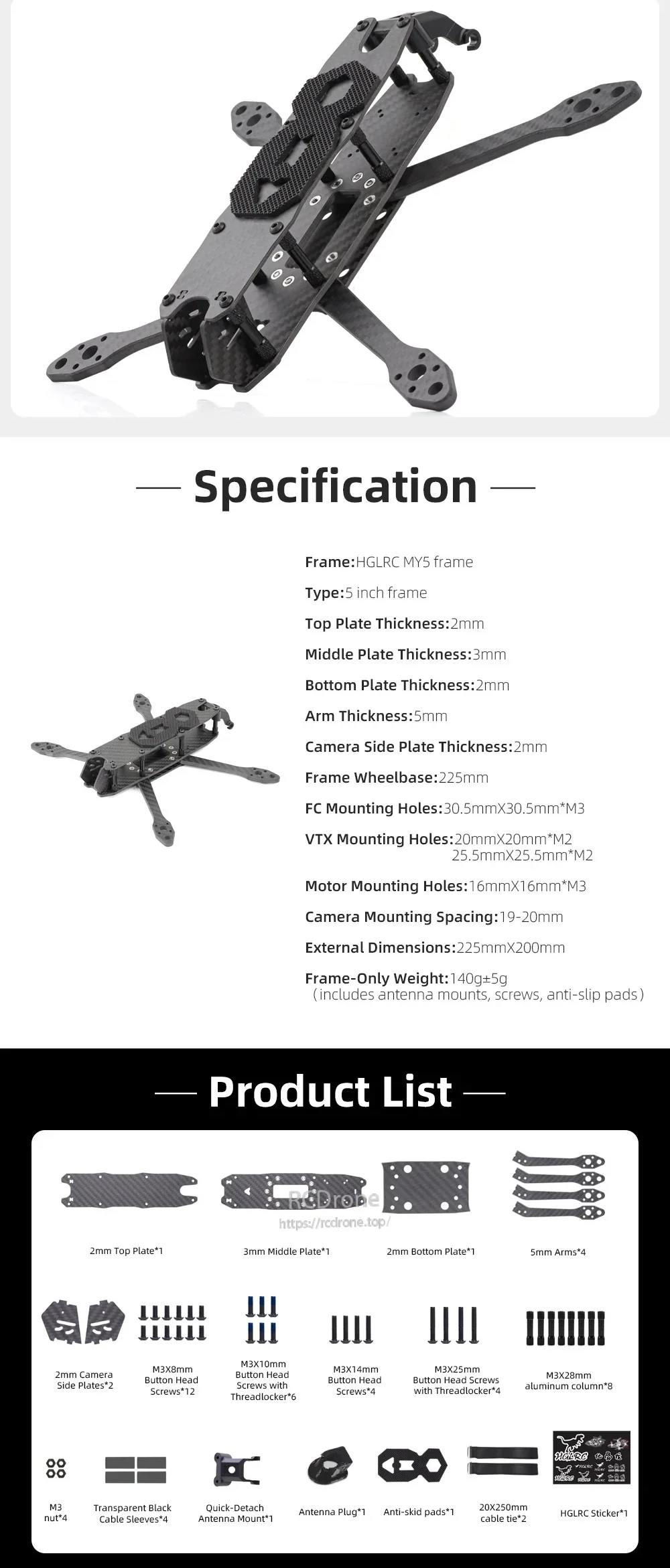

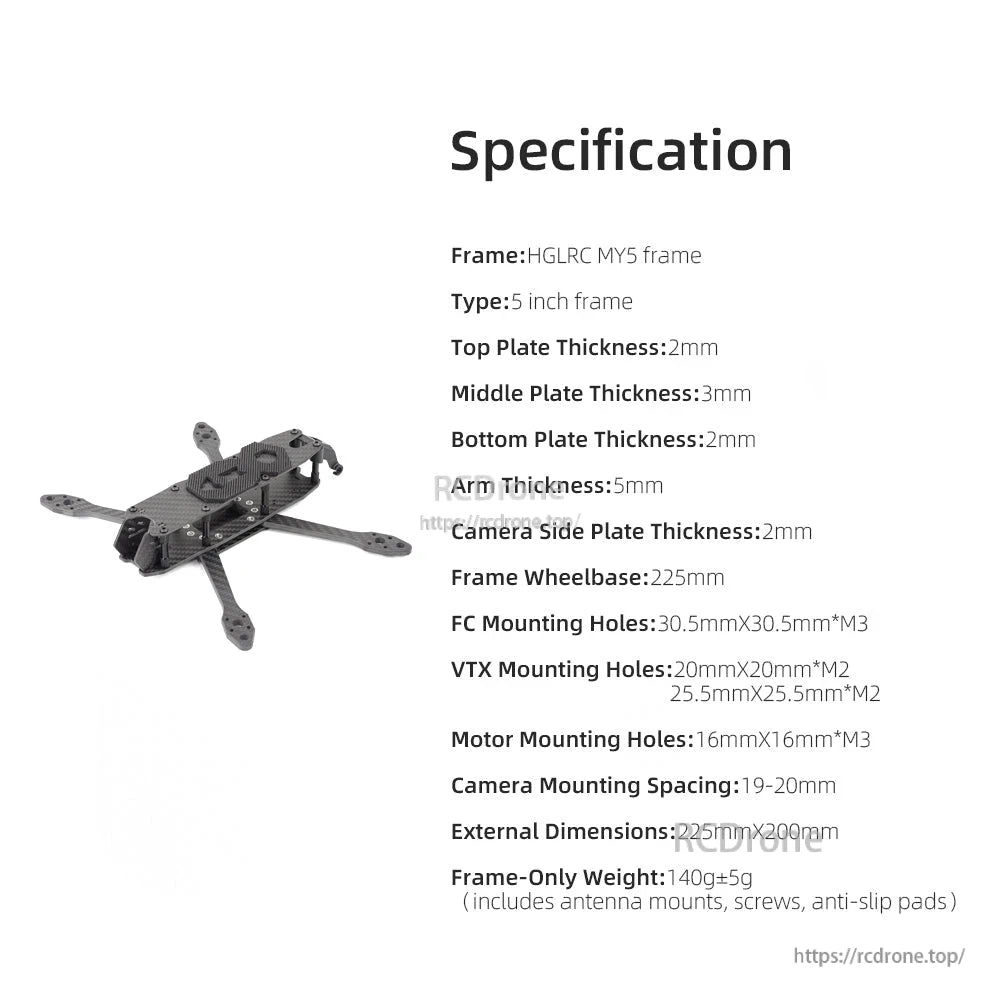

Характеристики
| Модель | HGLRC MY5 Рама |
| Тип | Рама 5 дюймов |
| Колесная база | 225мм |
| Общие размеры (Д x Ш) | 225мм x 200мм |
| Толщина верхней пластины | 2мм |
| Толщина средней пластины | 3мм |
| Толщина нижней пластины | 2мм |
| Толщина руки | 5мм |
| Толщина боковой пластины для камеры | 2мм |
| Шаблон крепления FC | 30.5мм x 30.5мм (M3) |
| Шаблон крепления VTX | 25.5мм x 25.5мм (M2); 20мм x 20мм (M2) |
| Шаблон крепления мотора | 16мм x 16мм (M3) |
| Размер/расстояние крепления камеры | 19-20мм |

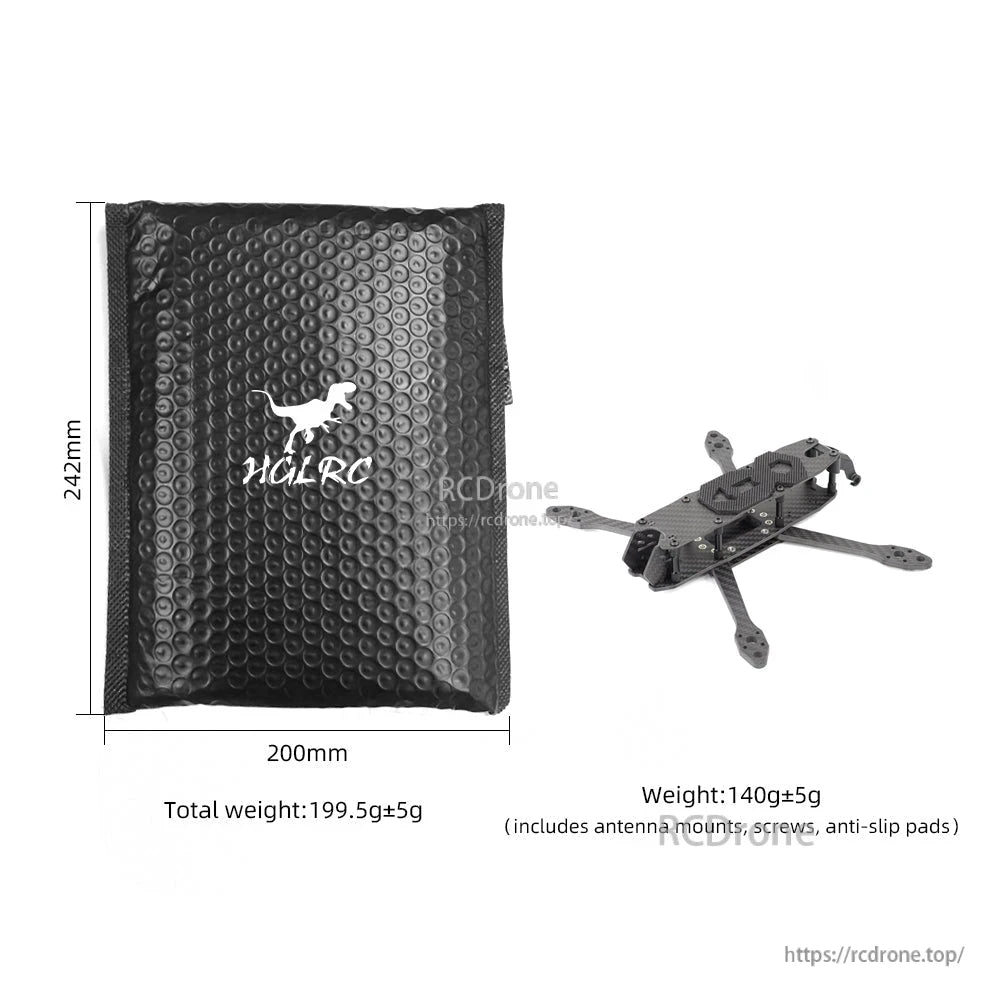

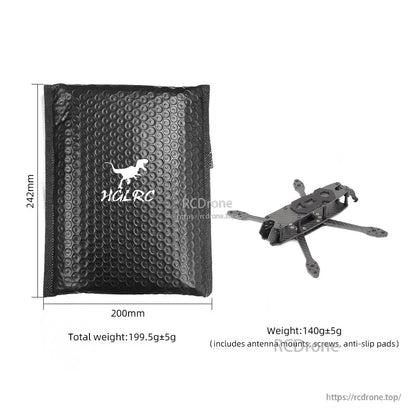

| Вес только рамы | 140г ±5г (включает крепления антенны, винты, противоскользящие подкладки) |
| Общий вес | 199.5g ±5g |
| Размер упаковки (Д x Ш) | 242мм x 200мм |

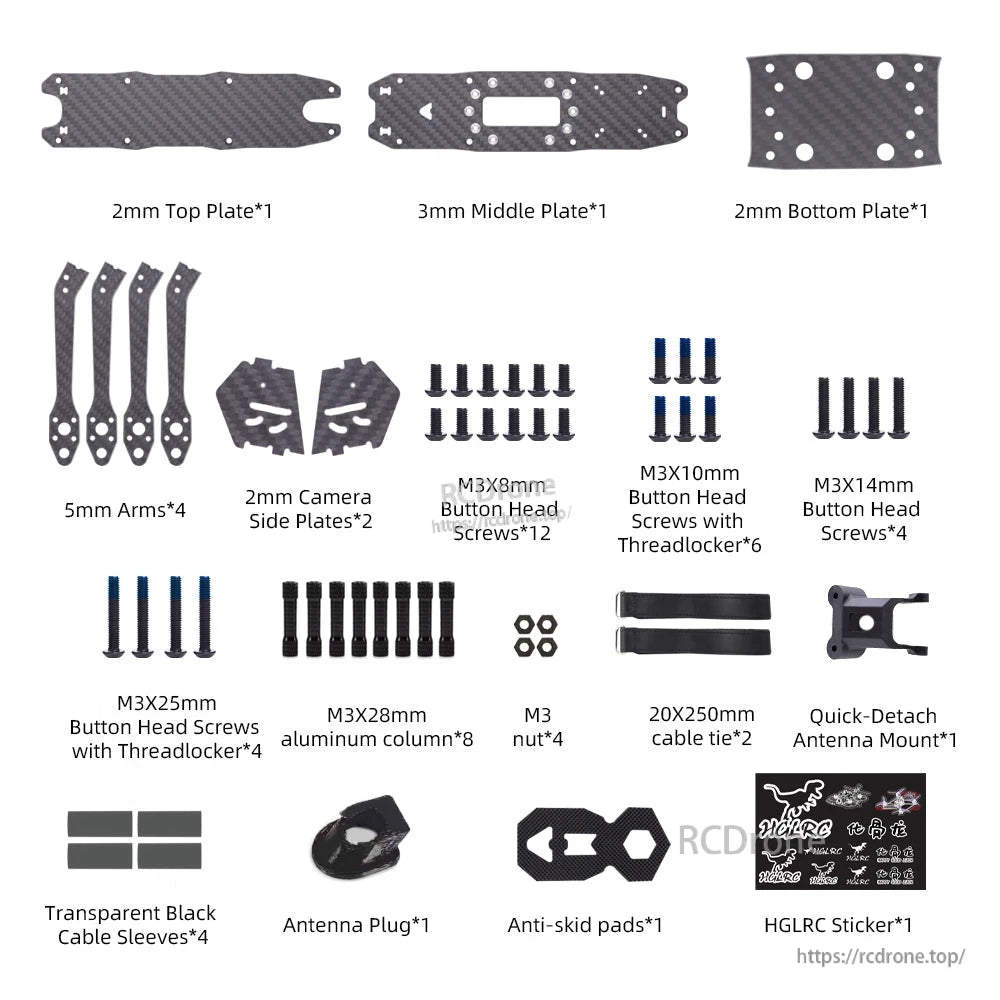

Что включено
- 1x комплект рамы HGLRC MY5
- 1x верхняя плита (2мм)
- 1x средняя плита (3мм)
- 1x нижняя плита (2мм)
- 4x руки (5мм)
- 2x боковые пластины для камеры (2мм)
- 12x винты с потайной головкой M3x8мм
- 6x винты с потайной головкой M3x10мм (с фиксатором резьбы)
- 4x винты с потайной головкой M3x14мм
- 4x винты с потайной головкой M3x25мм (с фиксатором резьбы)
- 8x алюминиевые стойки/колонны M3x28мм
- 4x нейлоновые гайки M3 (гайки M3 x4)
- 1x крепление антенны (быстросъемное)
- 1x колпачок/заглушка антенны
- 4x трубки/направляющие для проводов мотора (прозрачные черные кабельные рукава)
- 2x стяжки для кабелей (20 x 250мм)
- 1x противоскользящая/антискользящая подкладка
- 1x лист наклеек HGLRC

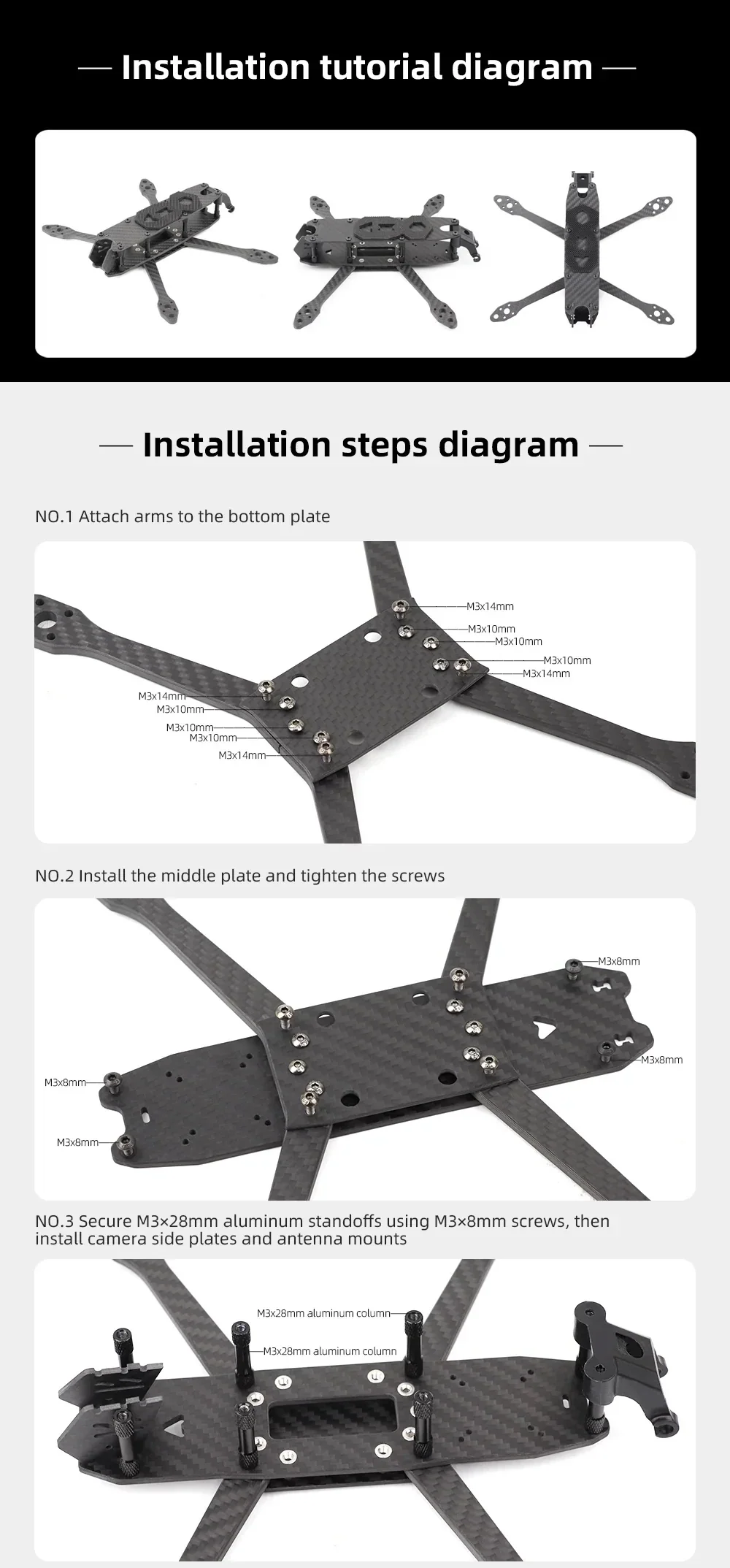

Установка
- Прикрепите руки к нижней пластине.
- Установите среднюю пластину и затяните винты.
- Закрепите алюминиевые стойки M3x28mm с помощью винтов M3x8mm, затем установите боковые пластины камеры и крепления антенн.

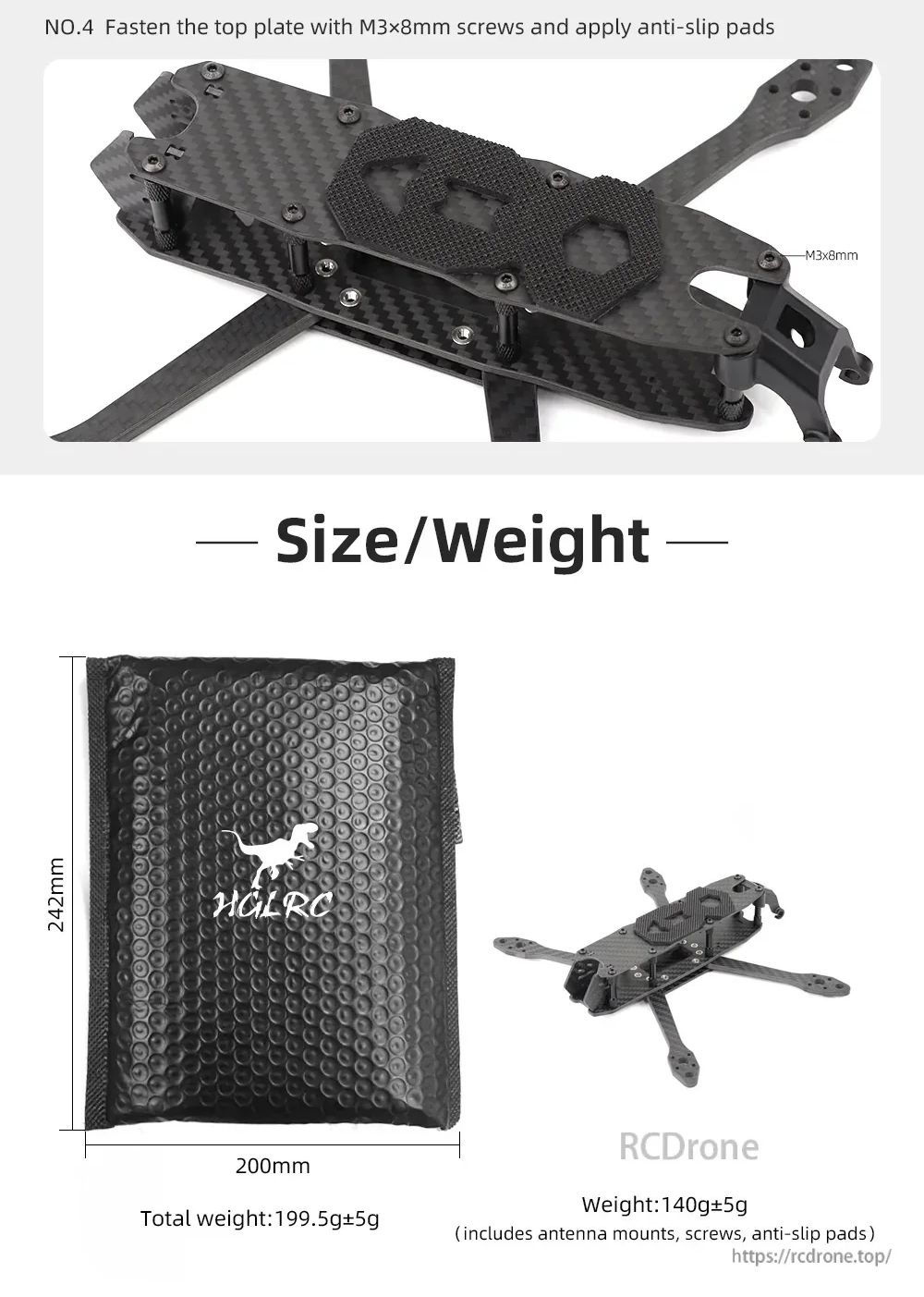

- Закрепите верхнюю пластину с помощью винтов M3x8mm и установите противоскользящие подкладки.
Применения
- Квадрокоптеры FPV 5 дюймов для фристайла и тренировок
- Сборки с использованием стека FC 30.5mm x 30.5mm (M3) и крепления VTX 20mm/25.5mm (M2)
Для вопросов по сборке/установке или послепродажной поддержке, свяжитесь с support@rcdrone.top or посетите https://rcdrone.top/ .
Детали
Компактная рама с колесной базой 225mm и размером 5 дюймов, созданная для прочности при фристайле и тренировках.
Четкие спецификации и разбивка пакета упрощают подтверждение совместимости стека, VTX, мотора и камеры перед заказом.
Пошаговые схемы сборки помогают сохранить порядок сборки простым, от рук и пластин до стоек и креплений.
Финальная информация о креплении верхней пластины и деталях размера/веса помогает планировать размещение компонентов и ожидания по доставке.
