Комплект рамы HGLRC Nblade PRO 7 дюймов (колёсная база 331,8 мм) из углеродного волокна/алюминия с RGB-подсветкой

Обзор

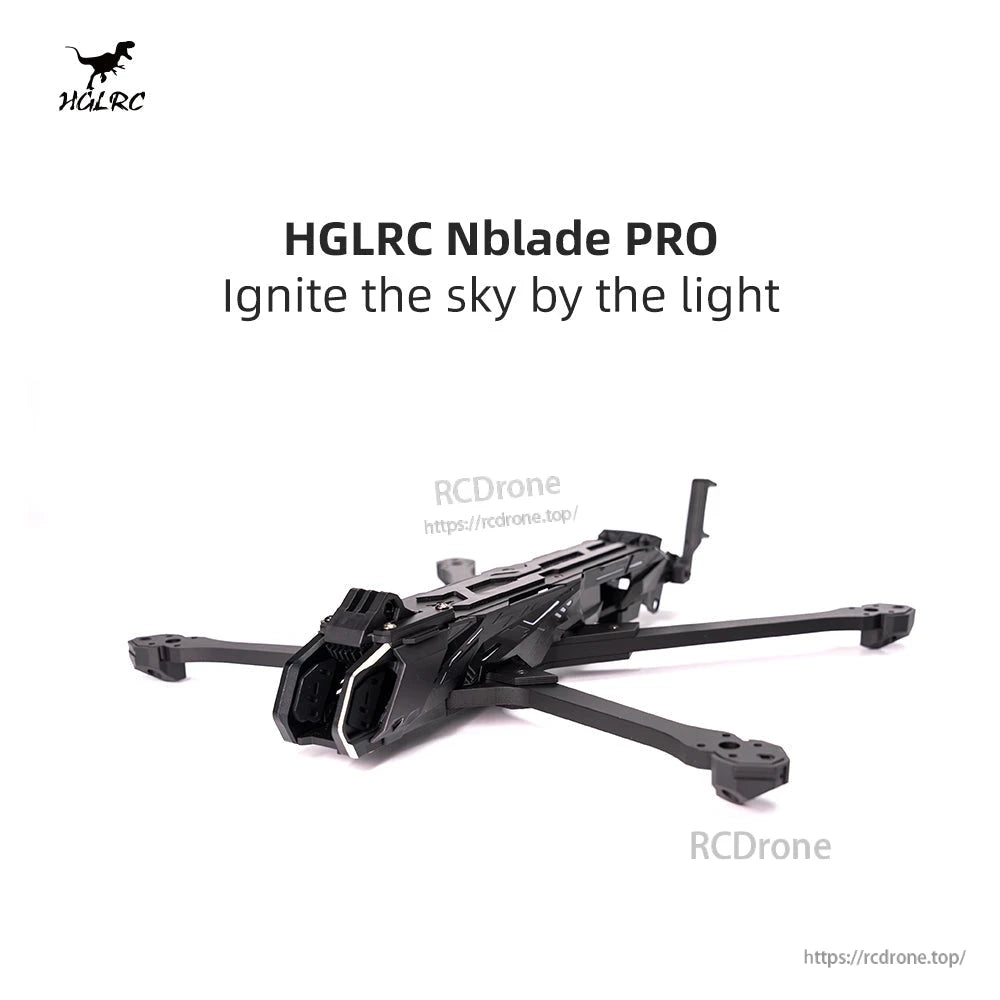

HGLRC Nblade PRO - это 7-дюймовый FPV каркас, разработанный с обтекаемым, высокопрочным дизайном и тонким профилем корпуса. Он изготовлен из углеродного волокна + алюминия и включает в себя систему RGB подсветки с беспроводным управлением через приложение.

Ключевые особенности

• Упрощенный дизайн рамы высокой прочности, сочетающий форму и прочность
• Износостойкие детали из инжекционного molded ABS/PP для улучшенного поглощения ударов, буферизации и долговечности
• Полная защита боковой пластины для защиты внутренних электроники от песка и камней
• Независимый отсек для быстрого освобождения приемника для облегчения настройки, обслуживания и замены

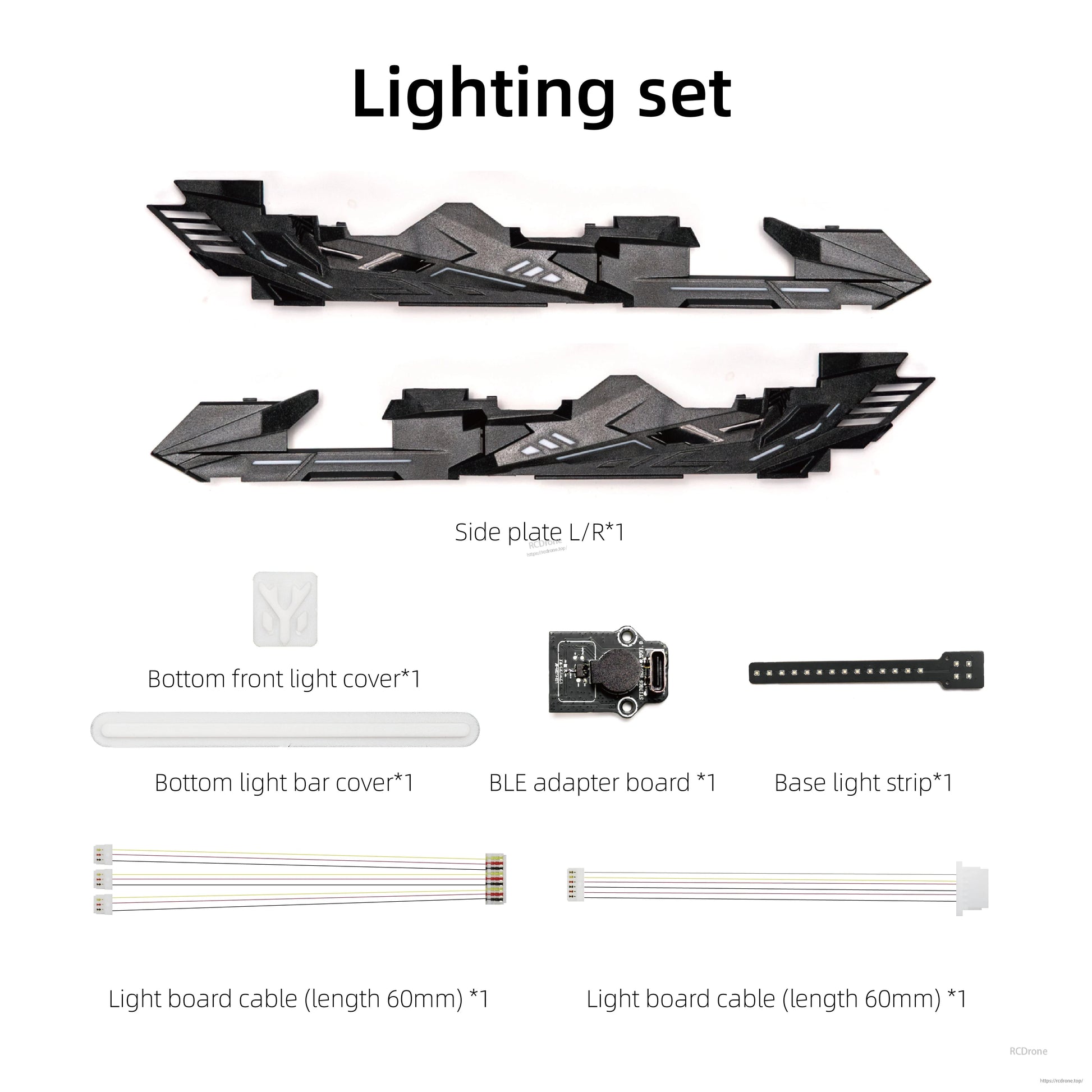

• Цветные RGB светодиодные полосы с независимым беспроводным управлением через приложение для настройки световых эффектов
• Совместимость с аналоговыми и HD камерами (03/04), включая аналоговую версию, 03 HD версию и 04 HD версию

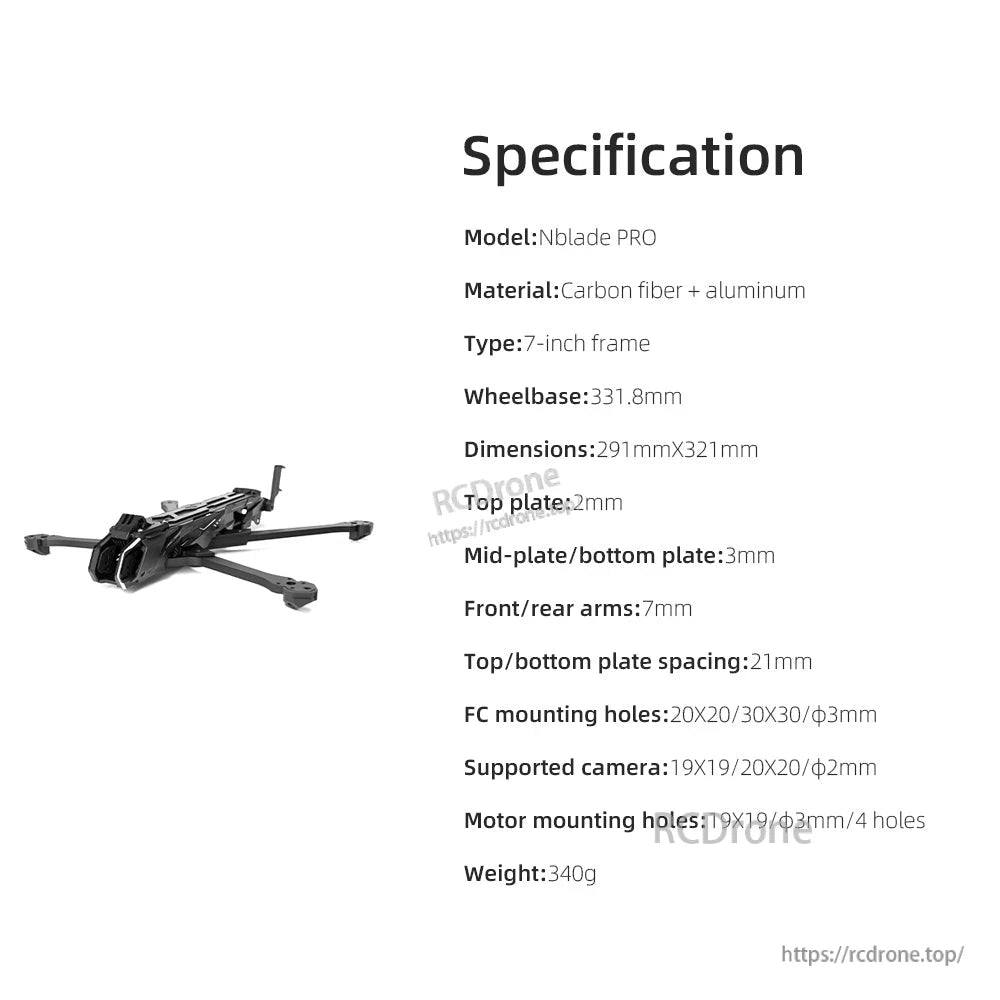

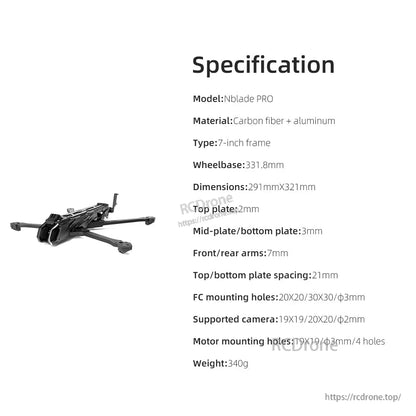

Технические характеристики

Для вопросов по установке или запчастям, свяжитесь с https://rcdrone.top/ или напишите на электронную почту support@rcdrone.top.

Что включено

Список доставки

• Нижняя плита
• Средняя плита
• Верхняя плита
• Передняя рука x2
• Задняя рука x2
• Алюминиевая часть головы L
• Алюминиевая часть головы R
• Укрепленный углеродный лист GoPro x2
• Алюминиевая часть для теплоотведения VTX
• Амортизатор камеры L
• Амортизатор камеры R
• GoPro
• Накладка для ног A x2
• Накладка для ног B x2
• Крепление антенны L
• Крепление антенны R
• Крепление GPS
• Отсек для приемника
• Антенна arm
• Антискользящая наклейка для батареи
• Крепление для зуммера
• Боковая плита L
• Боковая плита R
• Боковая подсистема L
• Боковая подсистема R
• Крышка нижней светодиодной панели
• Крышка нижнего переднего света
• Крышка головы
• Полукруглая голова M5*20
• Самозатягивающаяся гайка M5
• Маленькая плата адаптера BLE
• Нижняя световая полоса
• 0.8мм пробивной терминальный провод 6P
• 0.8мм пробивной терминальный провод 9P - 3P*3
• Мужская головка XT60EW-M
• ПВХ кабельная束ка 70мм x2
• ПВХ кабельная束ка 100мм x2
• Ремень для аккумулятора HGLRC
• M3*6 полукруглая головка x2
• M3*18 полукруглая головка x4
• M3*14 полукруглая головка x4
• M3*32 полукруглая головка x4
• M3*8 полукруглая головка x2
• M3*10 полукруглая головка x4
• M3*6 потайная головка x4
• M2*4 потайная головка x3
• M2*3 круглая головка x2
• M2*6 чашечная головка x1
• M2*16 чашечная головка x1
• M2*8 круглая головка x2

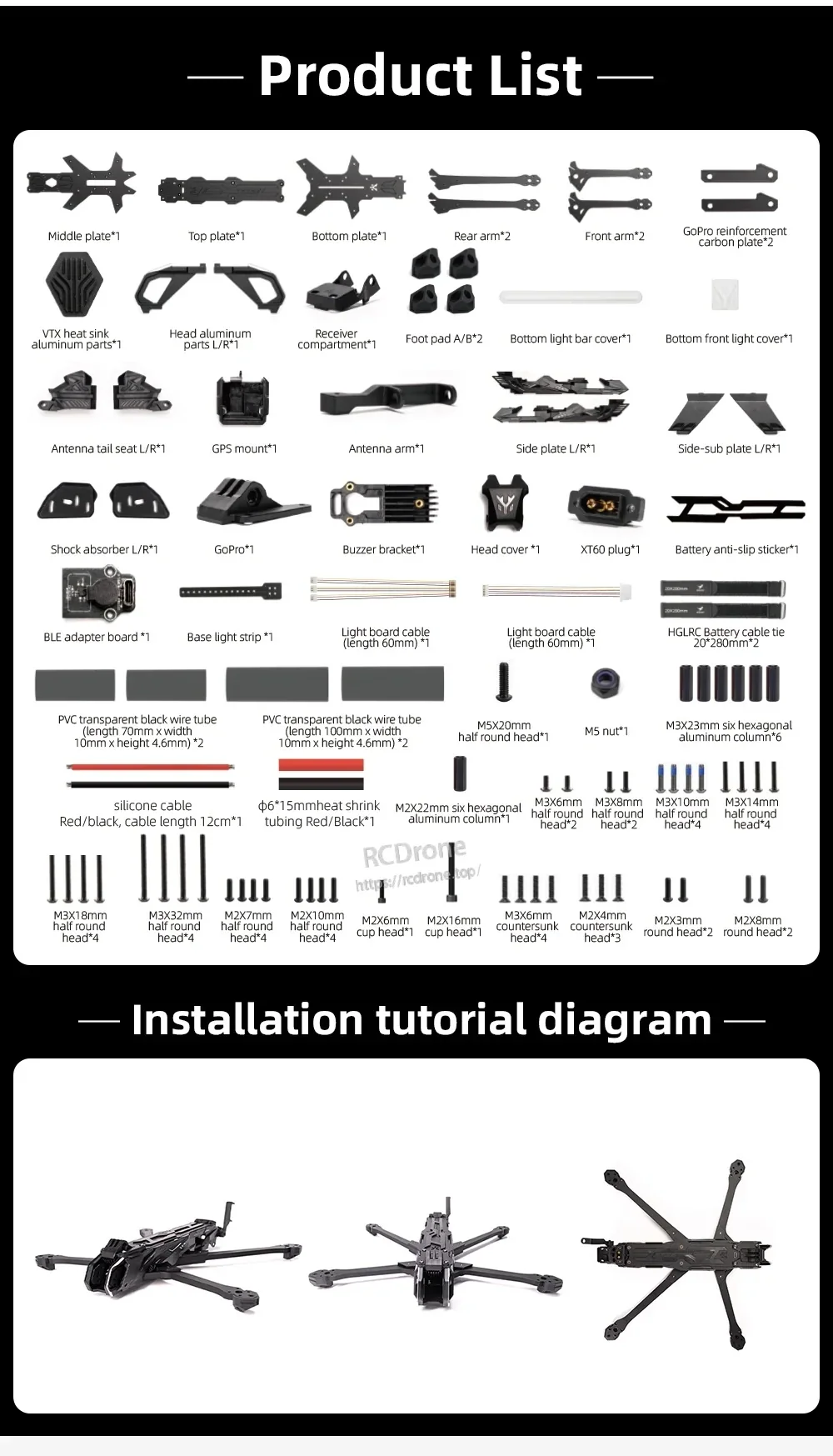

Список продуктов

• Средняя пластина x1
• Верхняя пластина x1
• Нижняя пластина x1
• Задняя рука x2
• Передняя рука x2
• Укрепляющая углеродная пластина для GoPro x2
• Алюминиевые детали радиатора VTX x1
• Алюминиевые детали головки L/R x1
• Отсек для приемника x1
• Ножка A/B x2
• Крышка нижней светодиодной полосы x1
• Крышка нижнего переднего света x1
• Крепление антенны L/R x1
• Крепление GPS x1
• Рука антенны x1
• Боковая пластина L/R x1
• Боковая под-пластина L/R x1
• Амортизатор L/R x1
• GoPro x1
• Кронштейн для зуммера x1
• Крышка головы x1
• Разъем XT60 x1
• Антискользящая наклейка для батареи x1
• Плата адаптера BLE x1
• Основная светодиодная лента x1
• Кабель световой платы (длина 60мм) x2
• Зажим для кабеля батареи HGLRC 20*280мм x2
• Прозрачная черная ПВХ трубка (длина 70мм x ширина 10мм x высота 4.6мм) x2
• Прозрачная черная ПВХ трубка (длина 100мм x ширина 10мм x высота 4мм.6мм) x2
• Силиконовый кабель (Красный/черный, длина кабеля 12см) x1
• φ6*15мм термоусадочная трубка (Красный/Черный) x1
• M5x20мм полукруглая головка x1
• M5 гайка x1
• M3x23мм шестиугольная алюминиевая колонка x6
• M2x22мм шестиугольная алюминиевая колонка x1
• M3x6мм полукруглая головка x2
• M3x8мм полукруглая головка x2
• M3x10мм полукруглая головка x4
• M3x14мм полукруглая головка x4
• M3x18мм полукруглая головка x4
• M3x32мм полукруглая головка x4
• M3x6мм потайная головка x4
• M2x4мм потайная головка x3
• M2x3мм круглая головка x2
• M2x8мм круглая головка x2
• M2x6мм чашечная головка x1
• M2x16мм чашечная головка x1

Список упаковки

• Nblade PRO Рама x1
• HGLRC 2023 большая наклейка x1
• Универсальное руководство по QR-коду x1
• Ремень для батареи HGLRC x2
• Nblade PRO упаковочная коробка x1

Применения

• 7-дюймовые фристайл FPV сборки
• Кинематографические FPV сборки с эффектами RGB освещения
• Сборки, требующие отдельного отсека для приемника и защиты боковых панелей

Детали

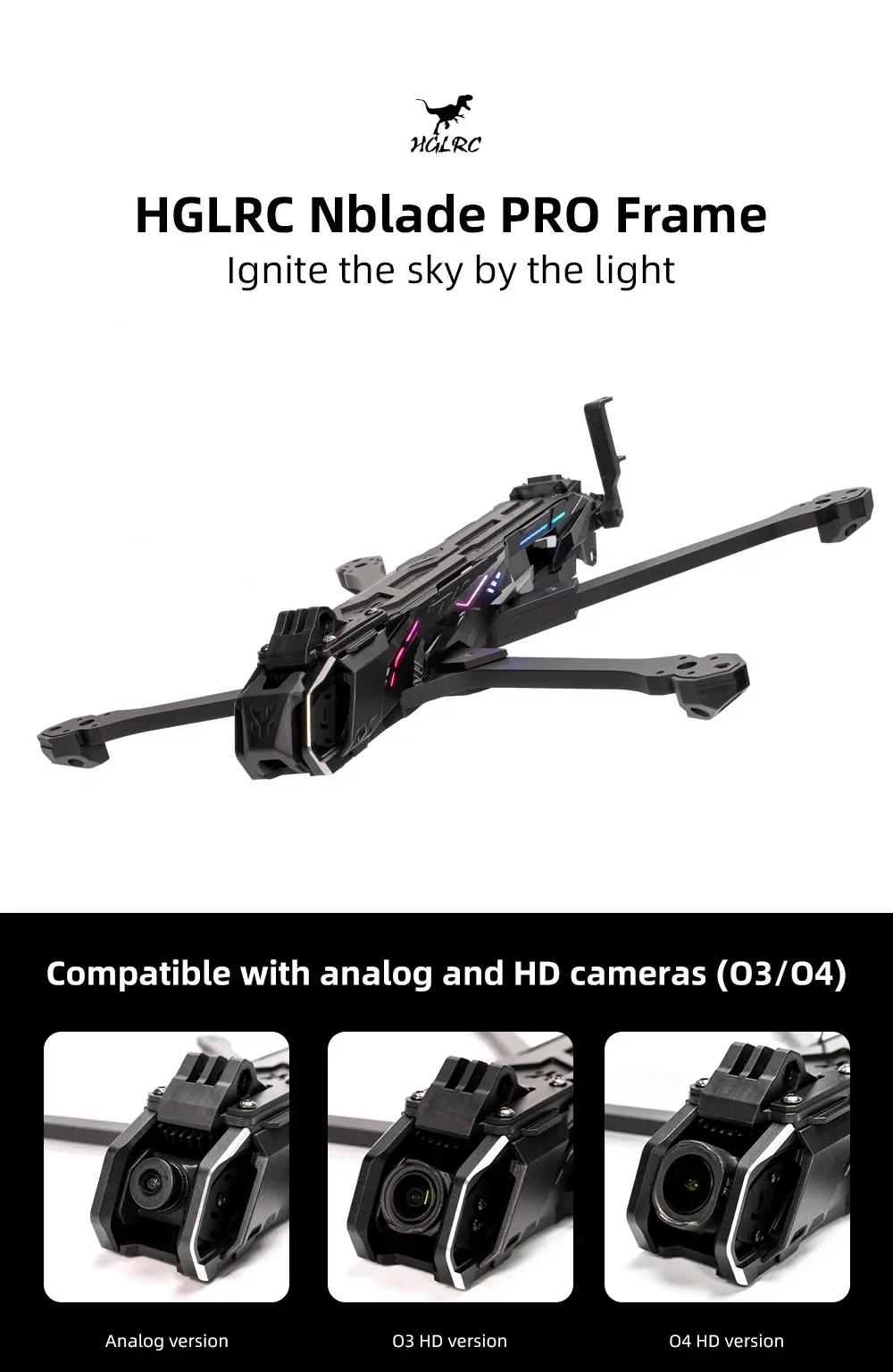

Созданный на основе тонкой, высокопрочной конструкции, Nblade PRO поддерживает аналоговые и O3/O4 HD камеры и добавляет управление RGB освещением через приложение.

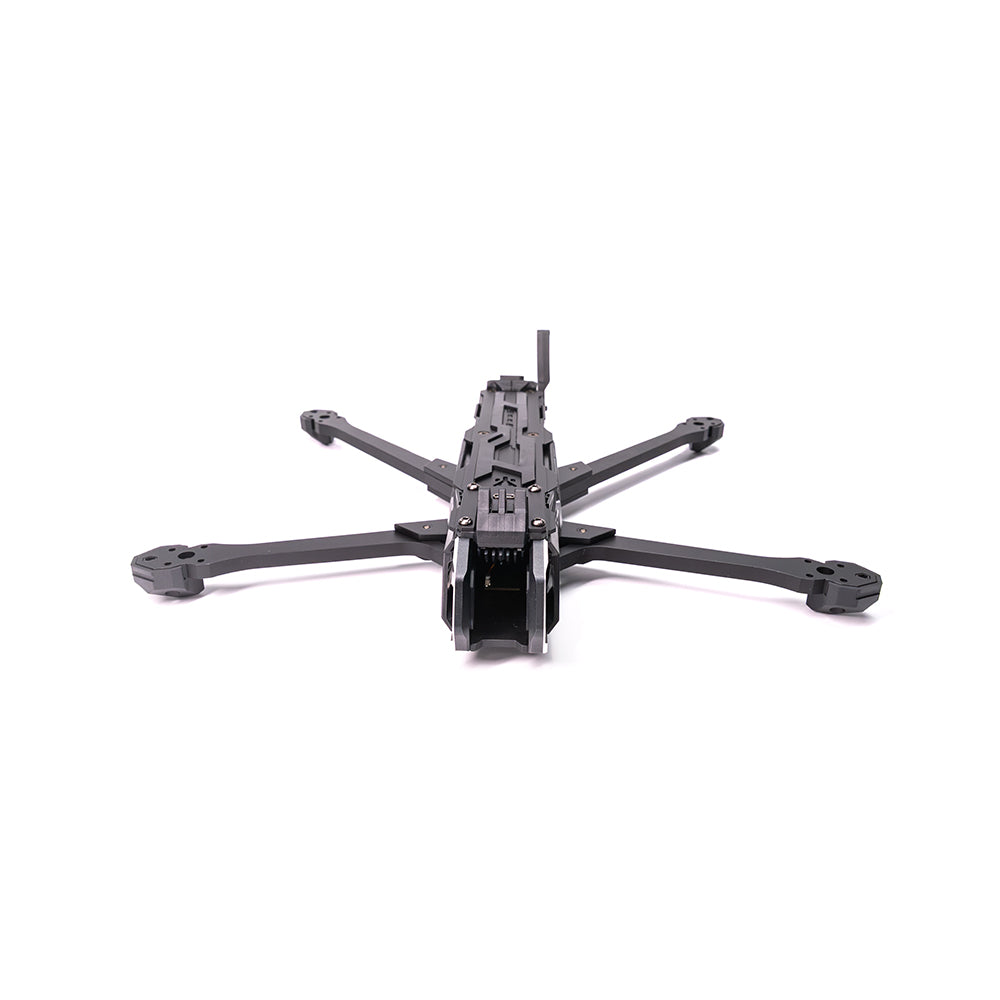

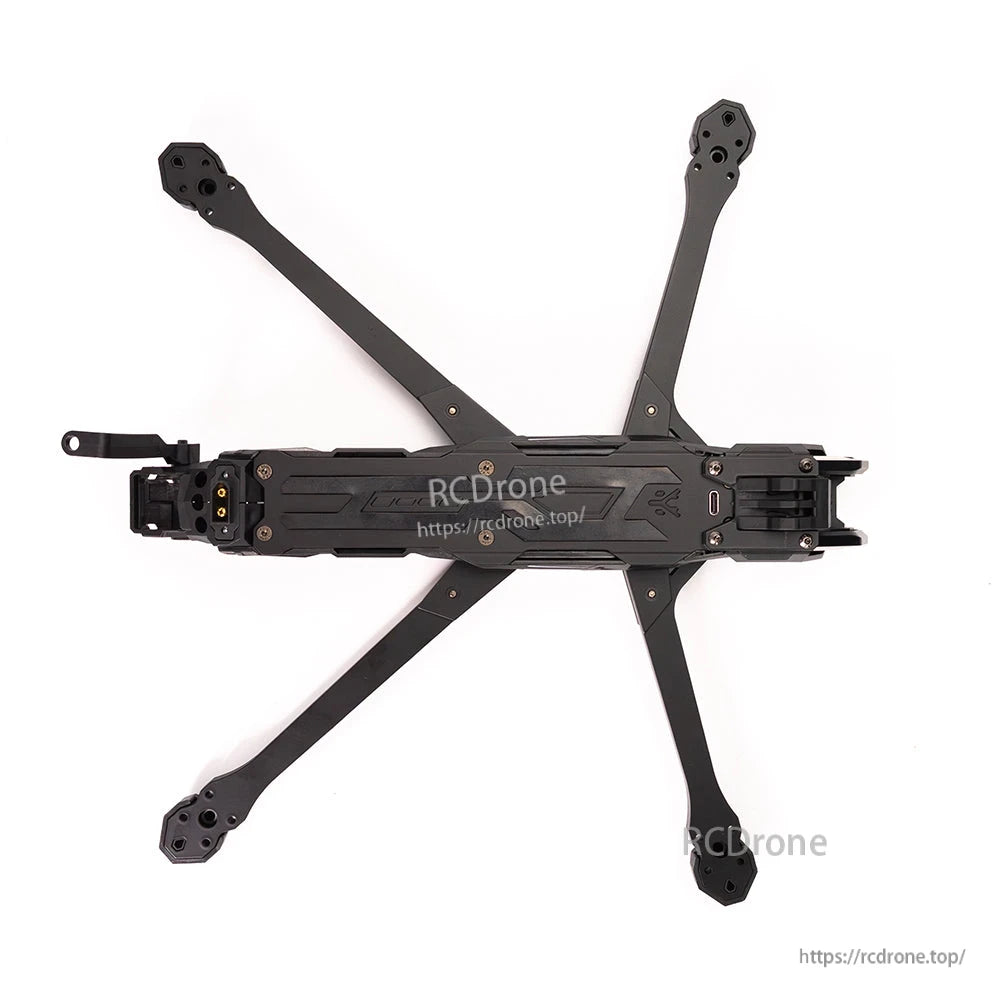

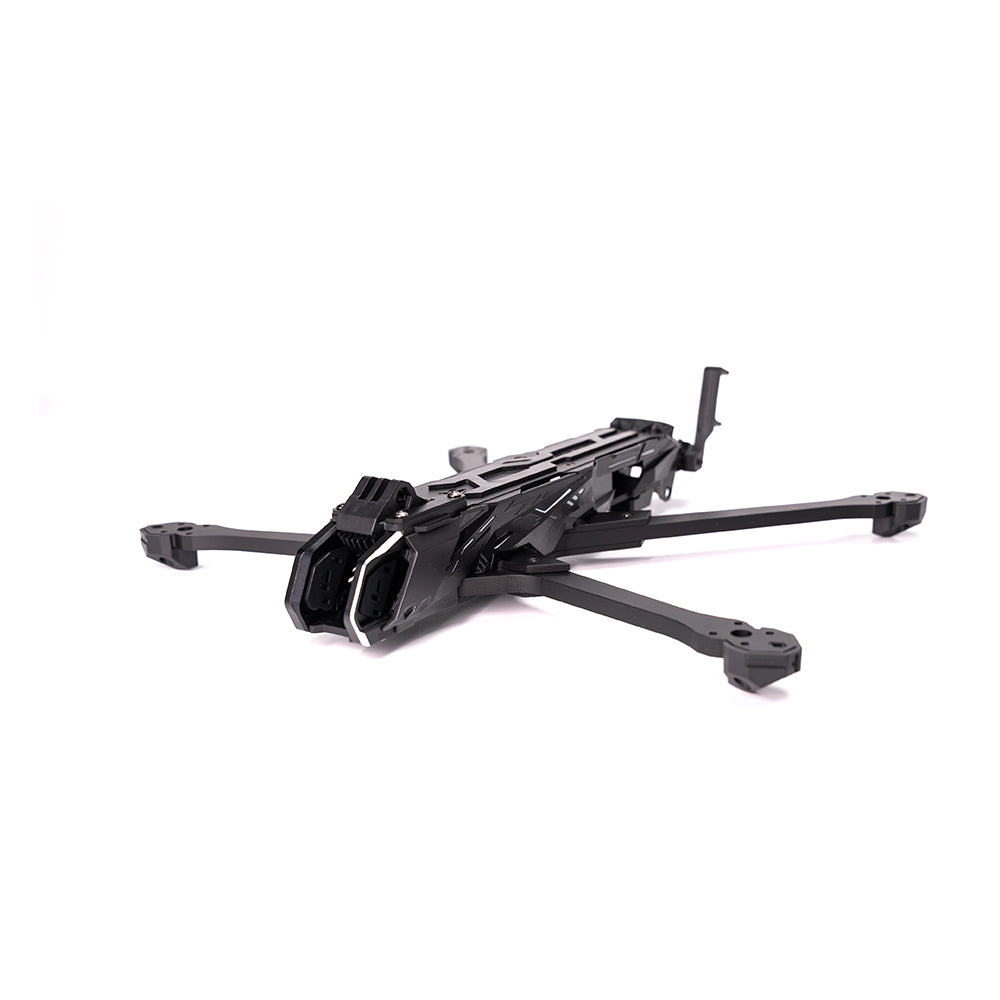

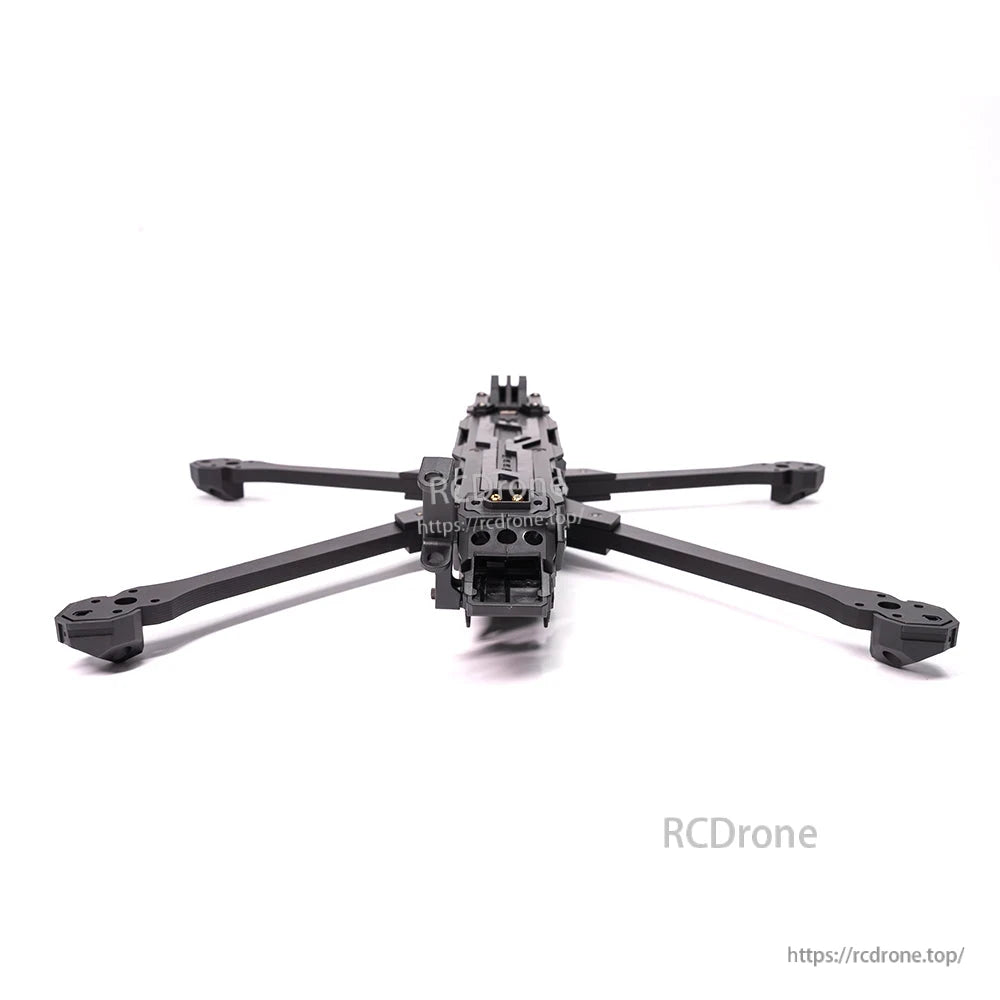

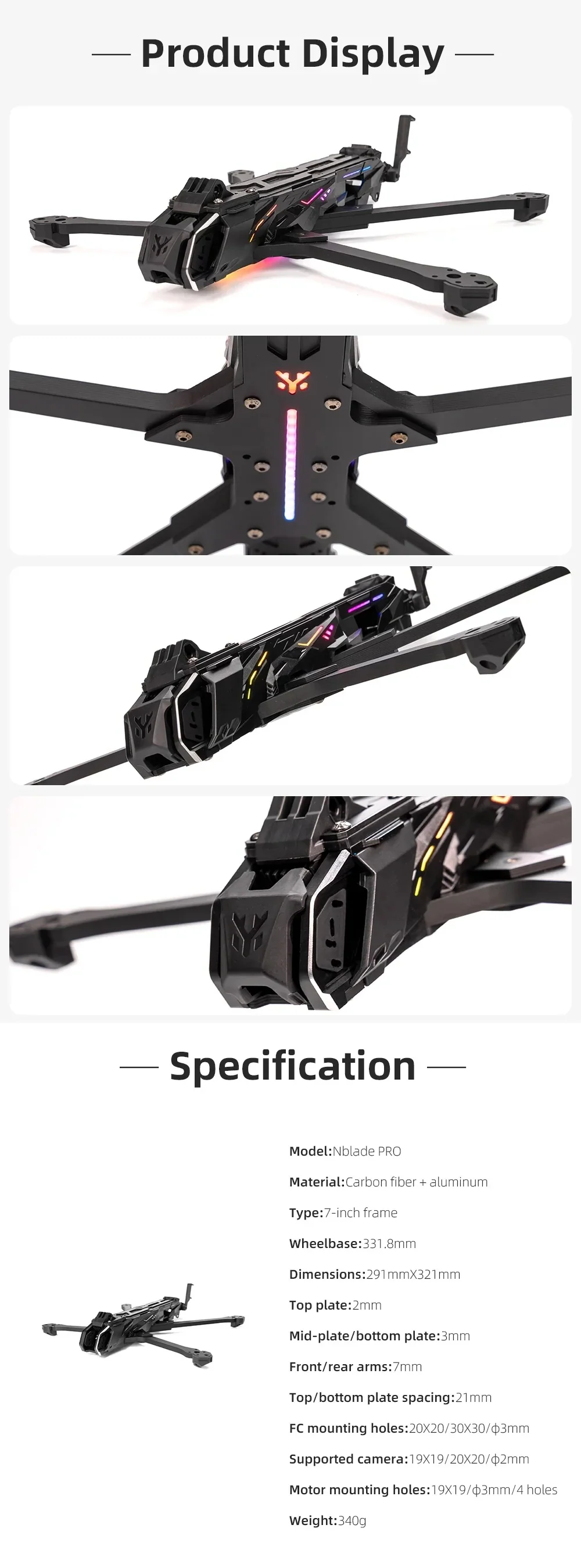

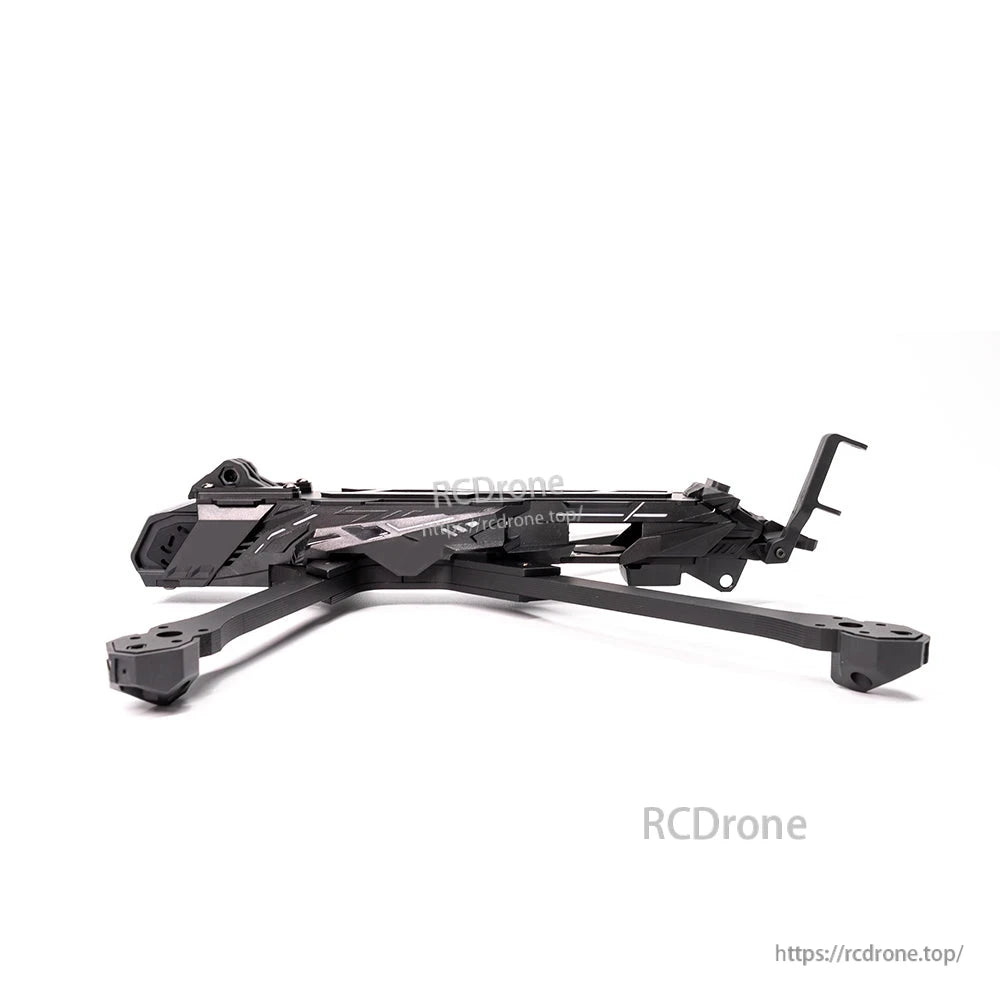

Несколько углов подчеркивают обтекаемую конструкцию из углеродного волокна и алюминия, а также защищенный профиль корпуса, разработанный для FPV-устройств размером 7 дюймов.

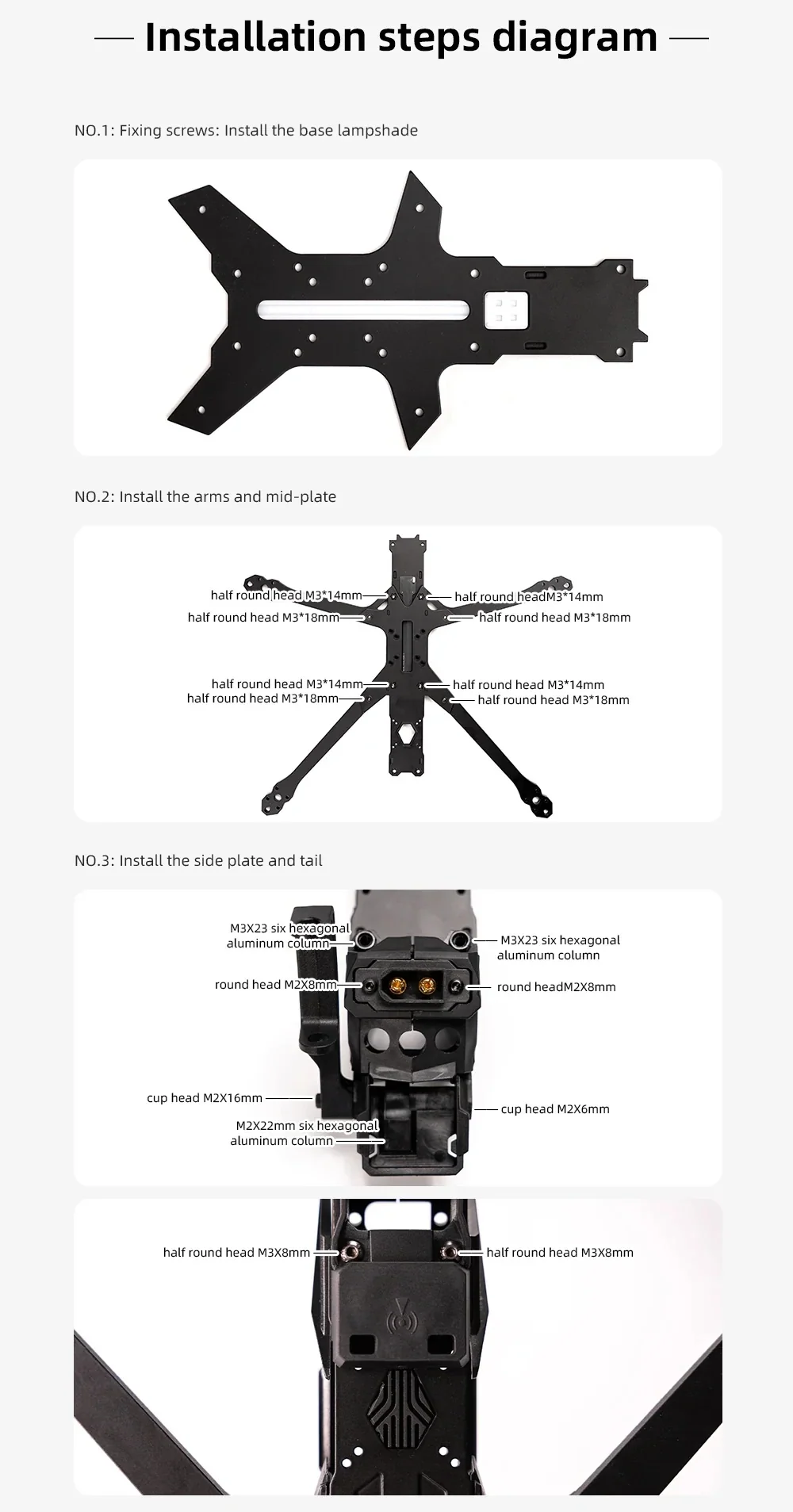

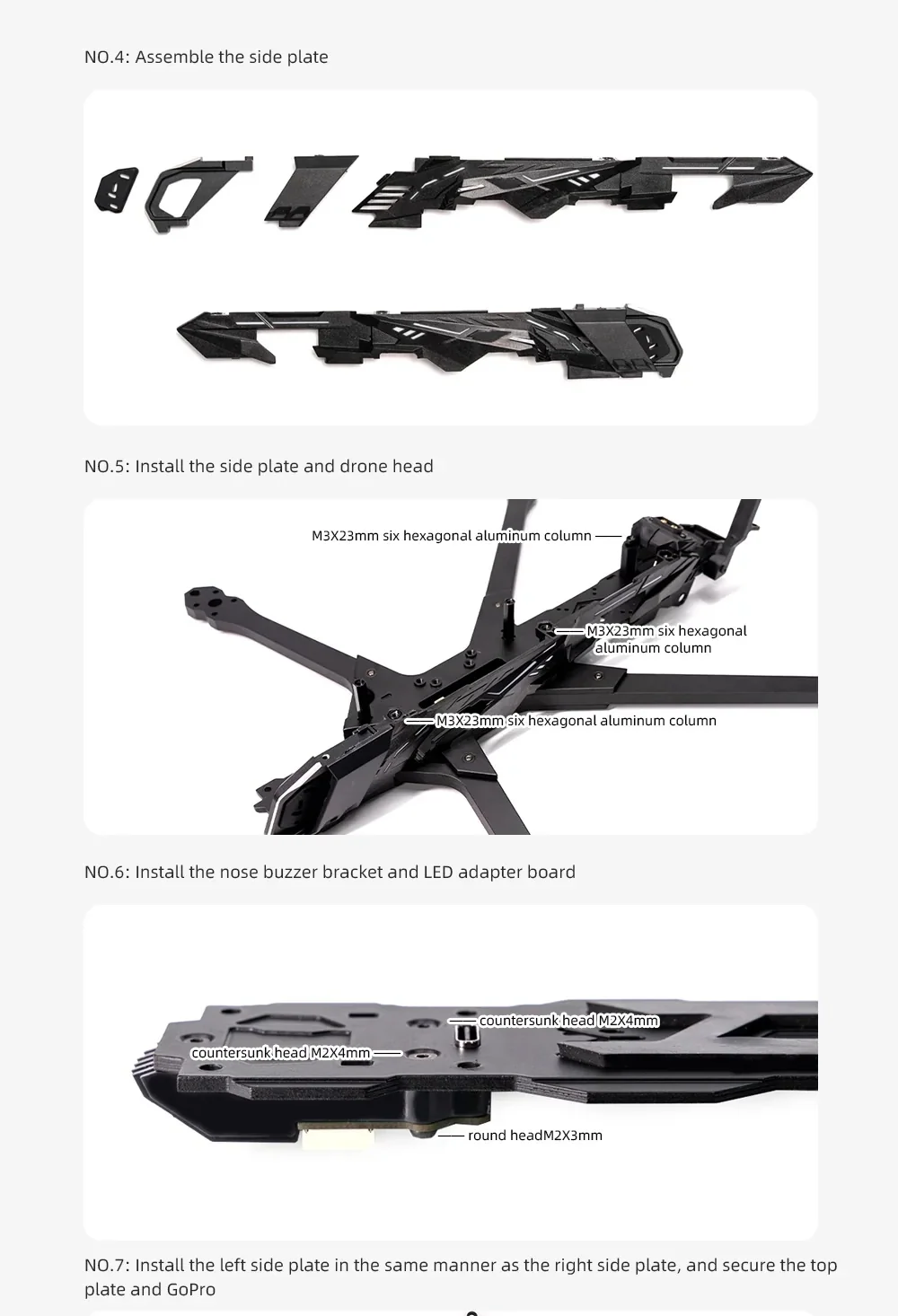

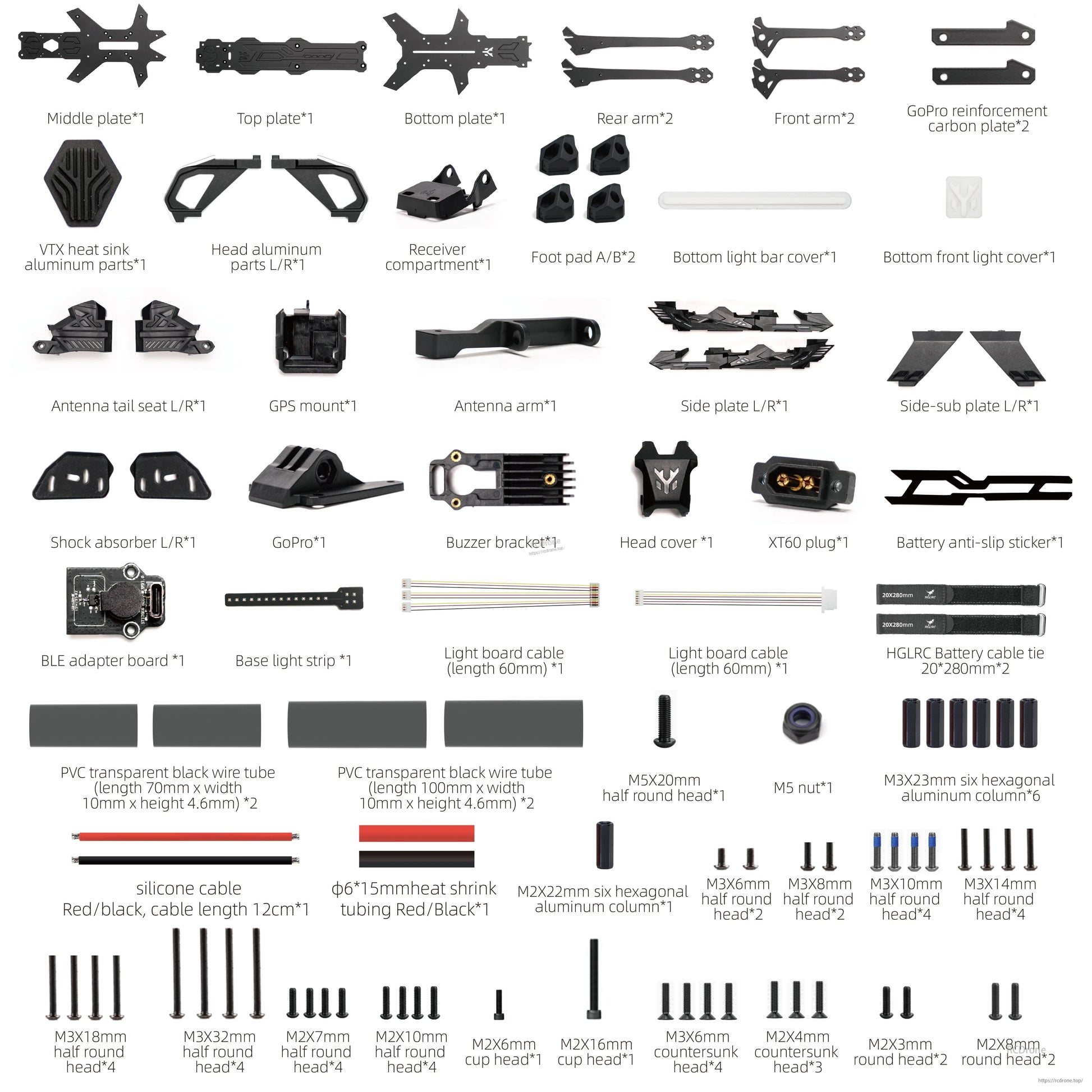

Полная компоновка комплекта помогает проверить каждую включенную пластину, руку, крепление, боковую защитную деталь и элемент оборудования перед сборкой.

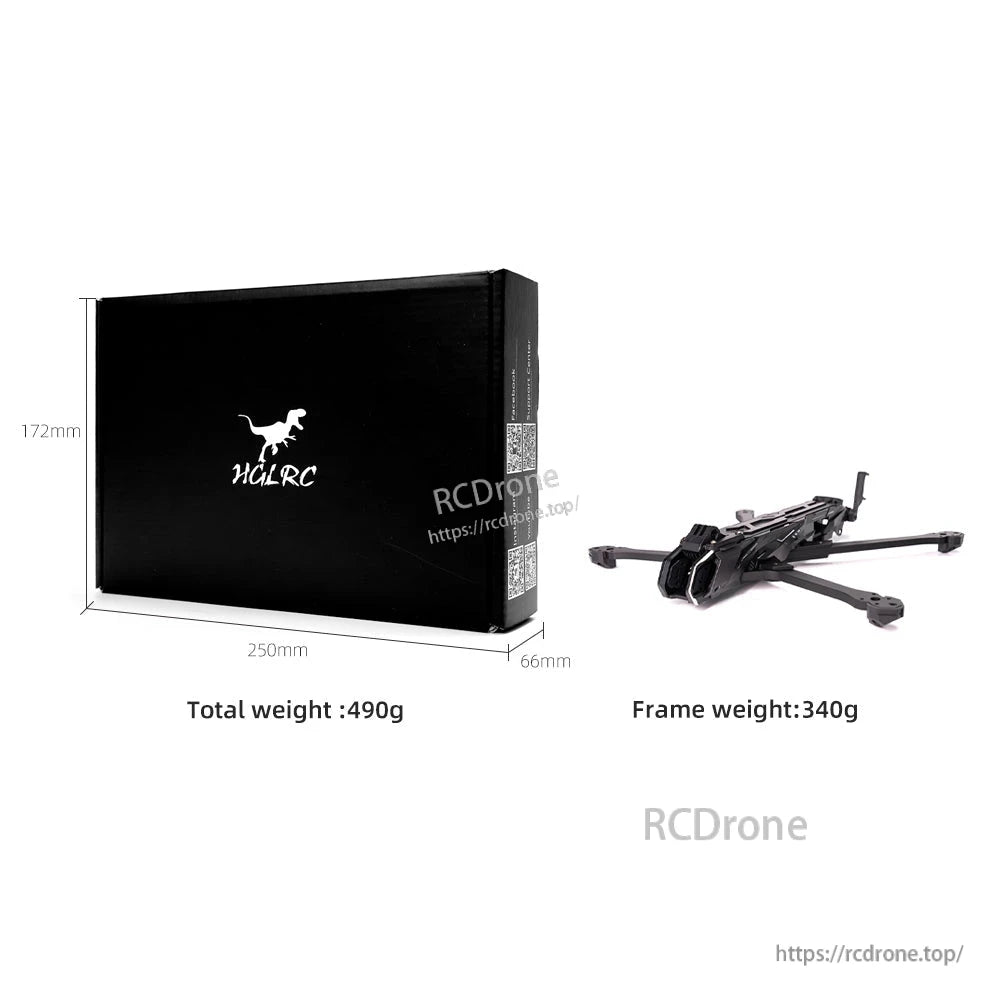

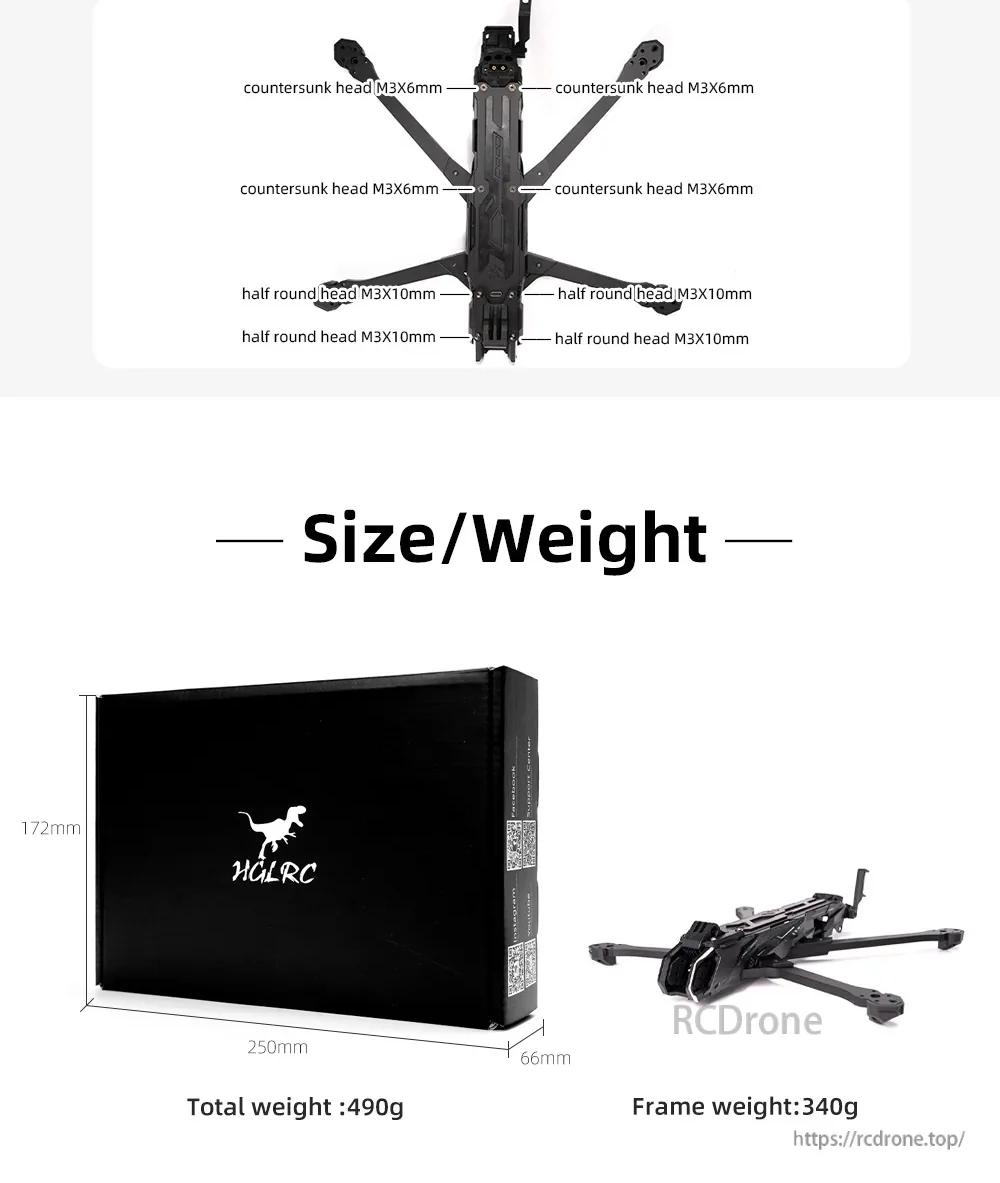

Детали упаковки и веса упрощают планирование вашей сборки и доставки, с указанным весом рамы 340 г и общим весом 490 г.
