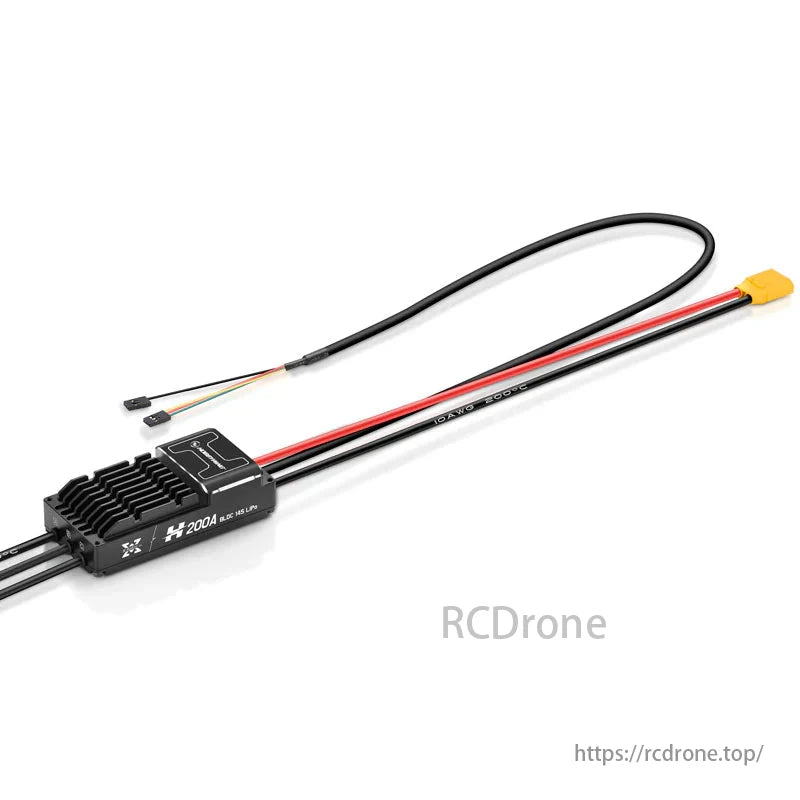

Hobbywing Xrotor Pro H200A 14S ESC BLDC/FOC - 100A непрерывный, пик 200A для тяжелого подъема, VTOL & Industrial MAV
Hobbywing Xrotor Pro H200A 14S ESC BLDC/FOC - 100A непрерывный, пик 200A для тяжелого подъема, VTOL & Industrial MAV
Hobbywing
Не удалось загрузить сведения о доступности самовывоза
Обзор
The Hobbywing XRotor Профессиональный регулятор скорости H200A 14S (доступно в обоих вариантах) БДПТ и ВОК версии) — это высокопроизводительный электронный регулятор скорости, разработанный для профессиональных БПЛА. Поддержка Вход 6–14S LiPo (18–65 В) и доставка 100 А постоянный / 200 А пиковый ток, он объединяет Режимы дроссельной заслонки CAN и PWM, Степень защиты IP55/IP67, и продвинутый интеллектуальное управление пропеллером для вертикального взлета и посадки и стыковки дронов. С его двойная избыточность дроссельной заслонки, широкий диапазон температур (-40°С до 65°С) и надежное хранилище неисправностей, он идеально подходит для суровых условий и применения в промышленных дронах.
Основные характеристики
-
БДПТ и ВОК Версии: Выбирайте между BLDC для более широкой совместимости двигателей или FOC для бесшумного, эффективного и точного управления.
-
Материалы с высоким ТГ: Выдерживает до 170°С, обеспечивая превосходную термостойкость.
-
3 унции медной печатной платы: Толстое медное основание обеспечивает лучшую передачу тока и рассеивание тепла.
-
Процесс полного заполнения медью: Повышает электрическую эффективность и надежность.
-
Двустороннее рассеивание тепла: Обеспечивает на 30% больше сопротивления току по сравнению с традиционными ESC (по сравнению с Platinum 200A).
-
Двойной дроссель CAN и PWM: Поддерживает двойное резервирование сигнала с изоляцией связи для более безопасных полетов.
-
Интеллектуальное управление винтом (IPC): Настраиваемые параметры для вертикального взлета и посадки, доков и защиты винтов.
Технические характеристики
Механические характеристики
| Параметр | Ценить |
|---|---|
| Входное напряжение | 6–14S (18–65В) |
| Постоянный ток | 100А |
| Пиковый ток | 200А (3С) |
| Рабочая температура | -40°С ~ 65°С |
| Рейтинг водонепроницаемости | IP55 (опционально IP67) |
| Вес (без кабеля) | 270г |

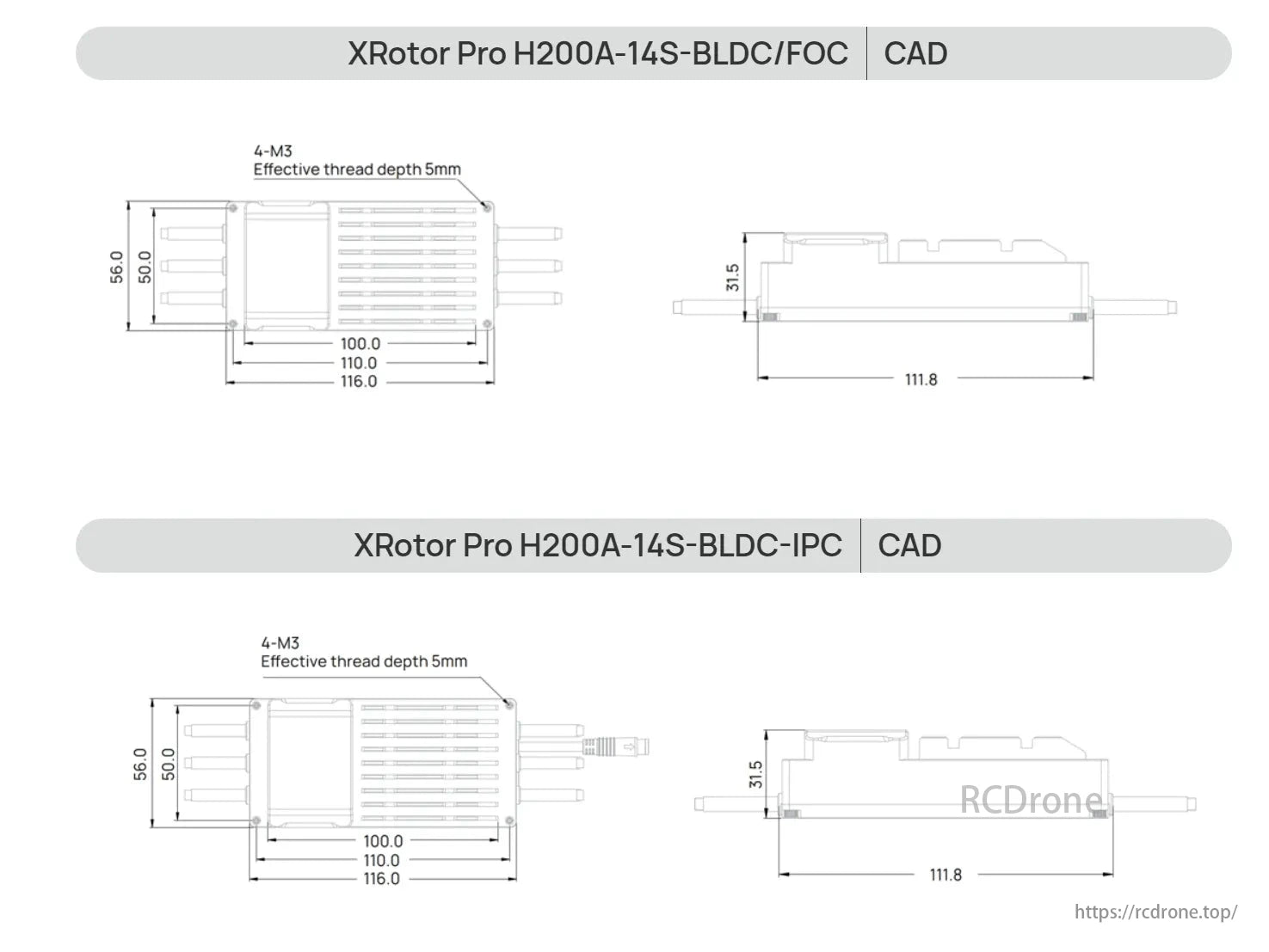

| Размер | 116×56×31,5 мм |
Электрические характеристики
| Параметр | Ценить |
|---|---|
| Уровень сигнала дроссельной заслонки | 5В / 3.3В |
| Частота сигнала | 50–500 Гц |
| Рабочая ширина импульса | 1100–1940 мкс |
| Цифровой дроссель | Поддерживается (CAN) |
| Калибровка дроссельной заслонки | Не требуется |
| Поддержка двойного дросселя | Да (CAN + ШИМ) |
Эксплуатационные характеристики
| Особенность | Описание |
|---|---|
| Протокол связи | МОЖЕТ (Пользовательский последовательный порт) |
| Режим изоляции | Поддерживается изоляция дроссельной заслонки/связи |
| Обновление прошивки | Поддерживается |
| Хранение неисправностей | 2–48 часов регистрации кодов неисправностей/данных |
| Расположение пропеллера | Опционально; регулируемый максимальный рабочий ток |
Основные характеристики
Интеллектуальная защита
-
Самотестирование при включении питания
-
Защита от низкого напряжения
-
Защита от перенапряжения
-
Защита от перегрузки по току
-
Защита от потери сигнала дроссельной заслонки
-
Автоматическая регистрация кодов неисправностей для быстрой диагностики
Характеристики кабеля
-
Вход: 2× 10AWG 260 мм силиконовый кабель
-
Выход: 3× 10AWG 200 мм силиконовый кабель
-
Сигнал: Экранированный 5-контактный кабель, 450 мм, разъем JR-3Pin ×2
Приложения
Идеально подходит для:
-
самолет вертикального взлета и посадки
-
Системы док-станции для дронов
-
Промышленные дроны, требующие управления CAN/PWM
-
БПЛА для суровых условий эксплуатации с высокими требованиями к теплу и току
Подробности

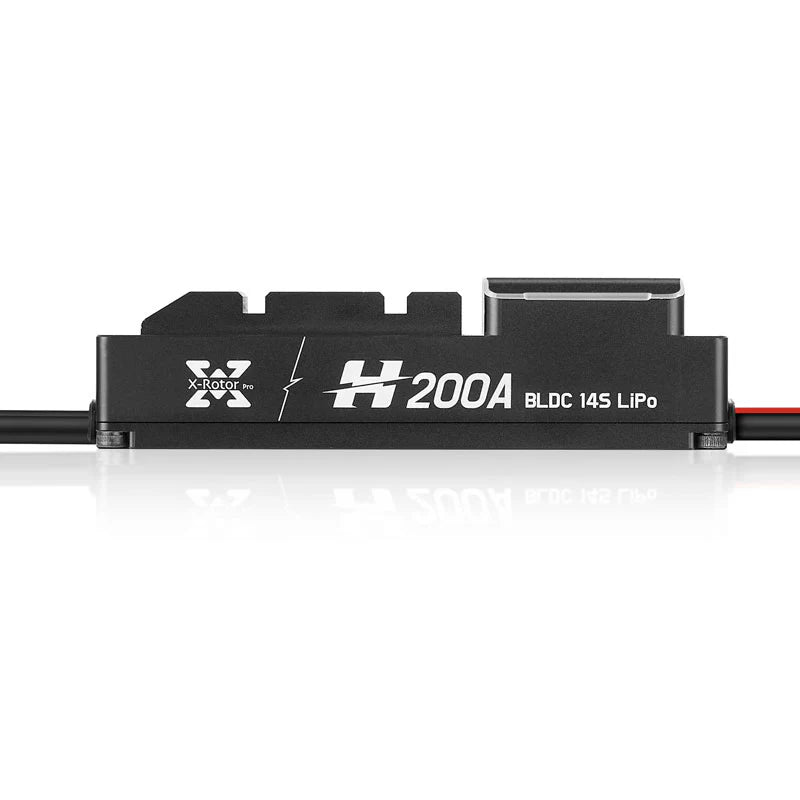

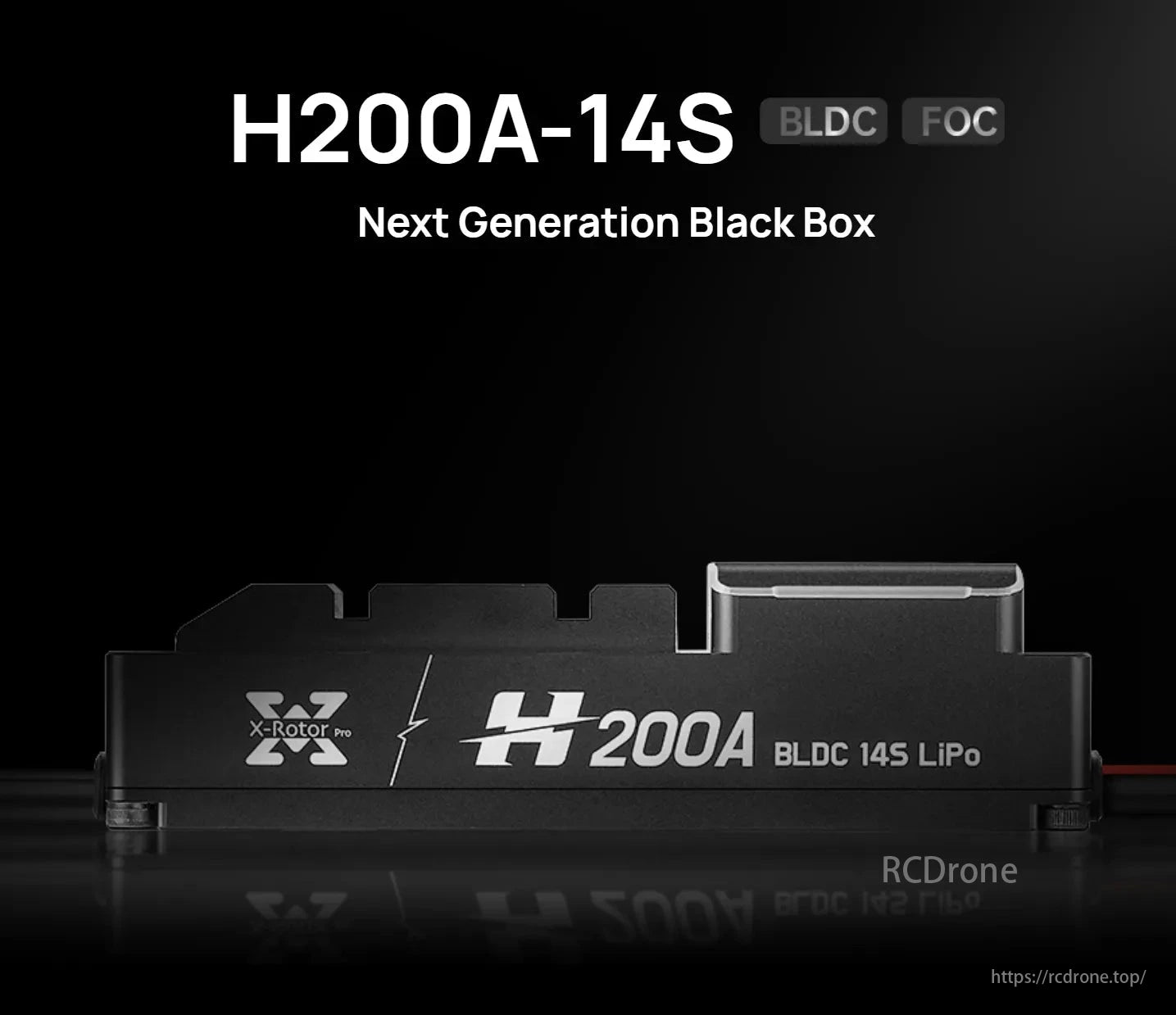

H200A-14S BLDC FOC Black Box нового поколения. Демонстрация электронного устройства X-Rotor Pro H200A BLDC 14S LiPo.

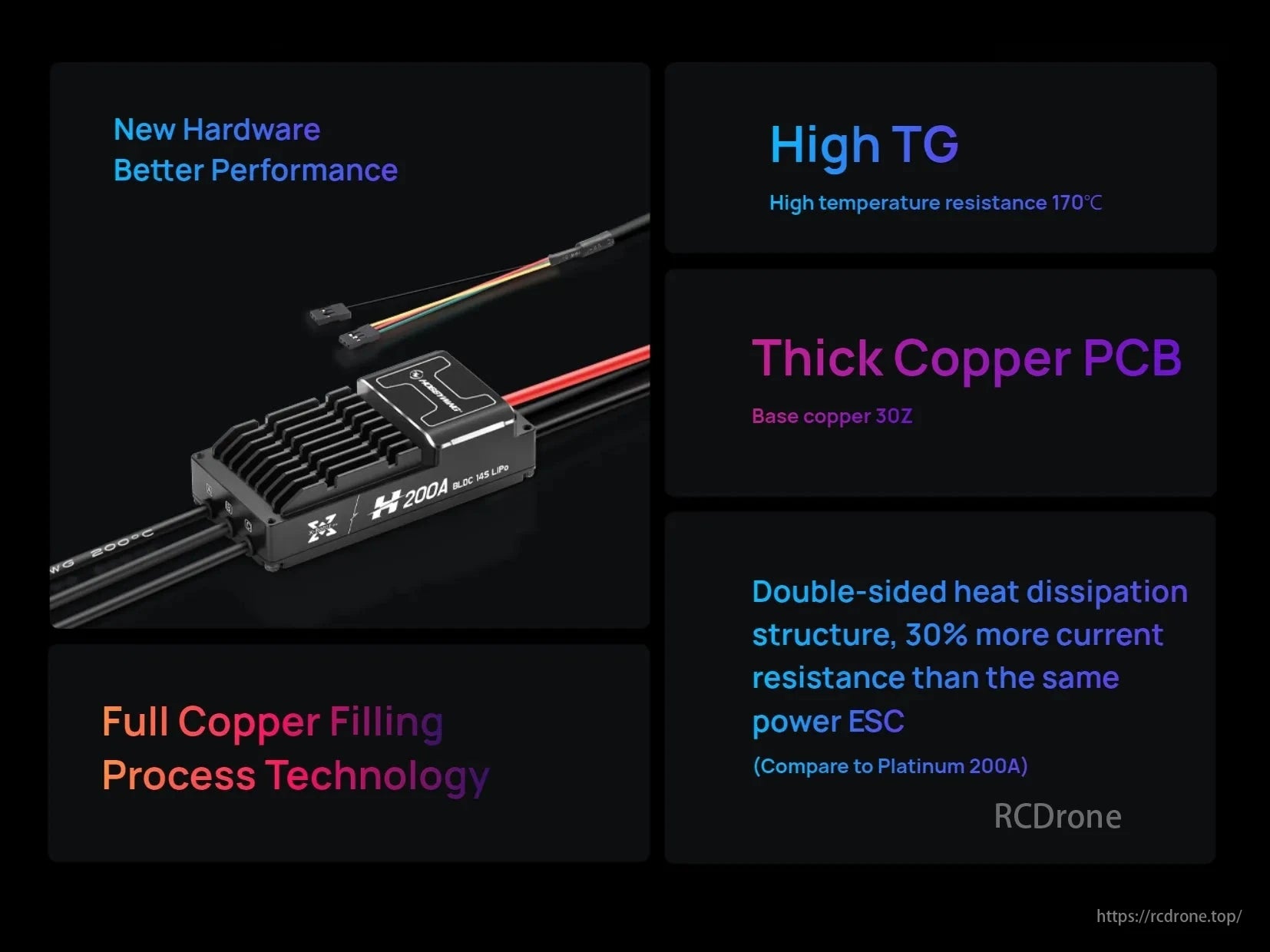

Новое оборудование обеспечивает более высокую производительность благодаря высокому TG, толстой медной печатной плате, технологии полного заполнения медью и двухстороннему рассеиванию тепла, что обеспечивает на 30% большее сопротивление току.
FOC Vector Control: Точное, быстрое, эффективное, малошумное. Надежный алгоритм без датчиков.
BLDC совместим с большим количеством двигателей, предлагая интеллектуальную синхронизацию, DEO и обновления алгоритмов для БПЛА с высоким KV.
Интеллектуальное управление винтом (H200A-BLDC-IPC) для VTOL и док-станции для дронов. Совместимо с различными двигателями, регулируемые параметры предотвращают перегрев двигателя.

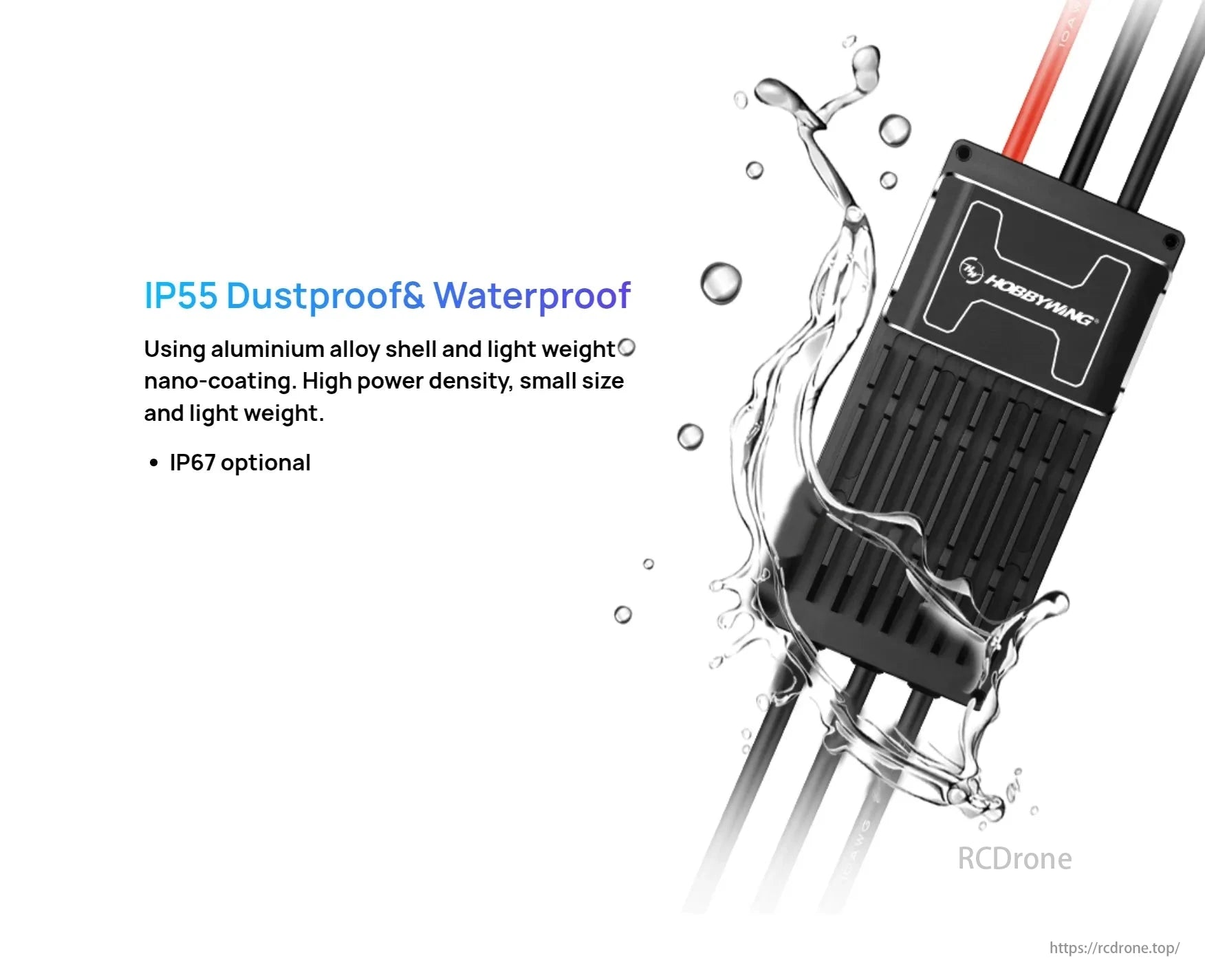

Степень защиты от пыли и влаги IP55, корпус из алюминиевого сплава, нанопокрытие, высокая плотность мощности.

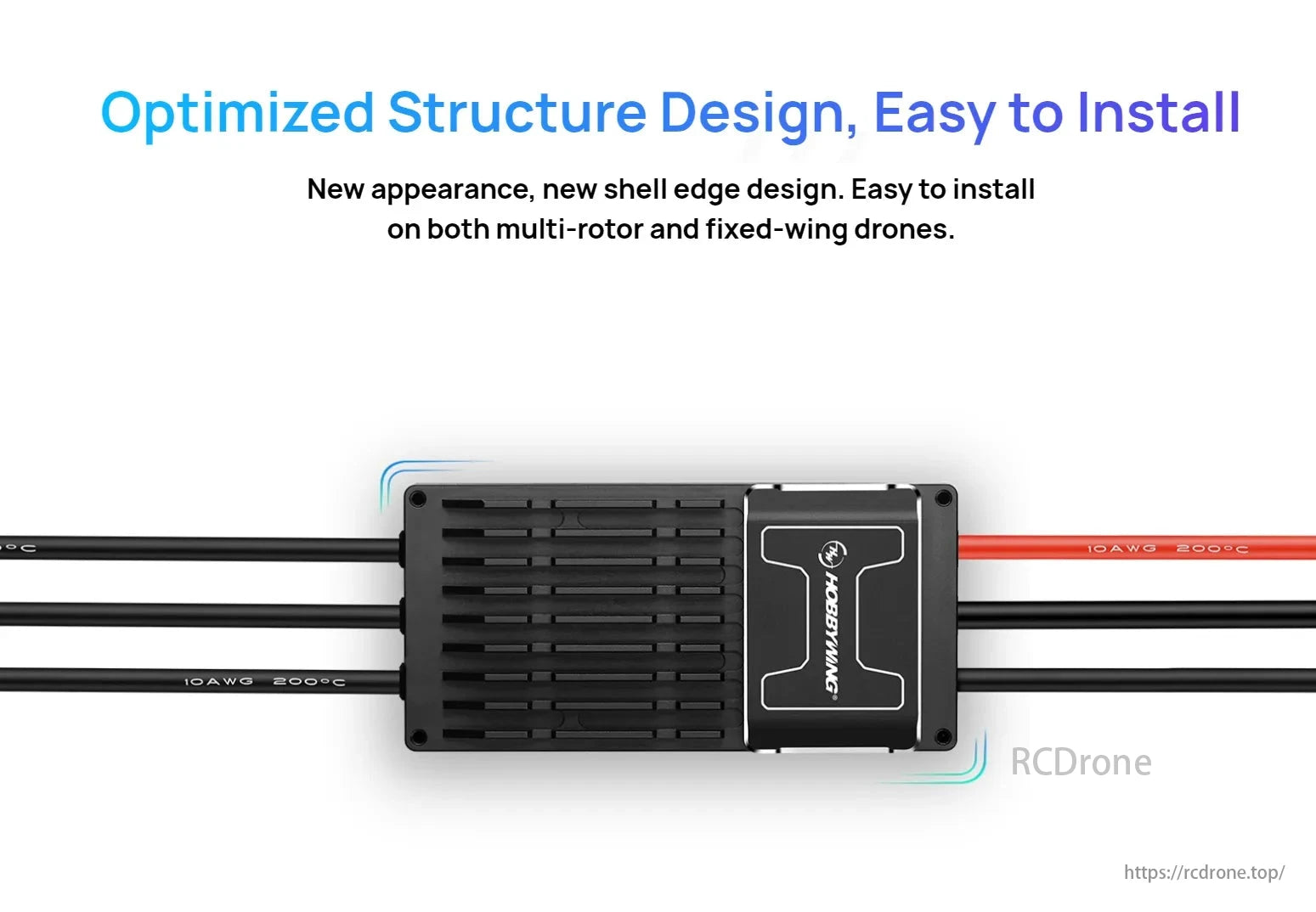

Оптимизированная конструкция конструкции, простота установки. Новый внешний вид, дизайн кромки оболочки. Подходит для многороторных и беспилотных летательных аппаратов с фиксированным крылом.
Дроссель, изоляция связи. Двойное резервирование дросселя, более высокая защита от помех. Экранированные кабели обеспечивают надежность сигнала. CAN Digital Throttle, PWM Throttle.
Интеллектуальная защита, быстрый анализ неисправностей. Автоматическая запись кодов, самотестирование, низкое/высокое напряжение, потеря дросселя, защита от перегрузки по току.

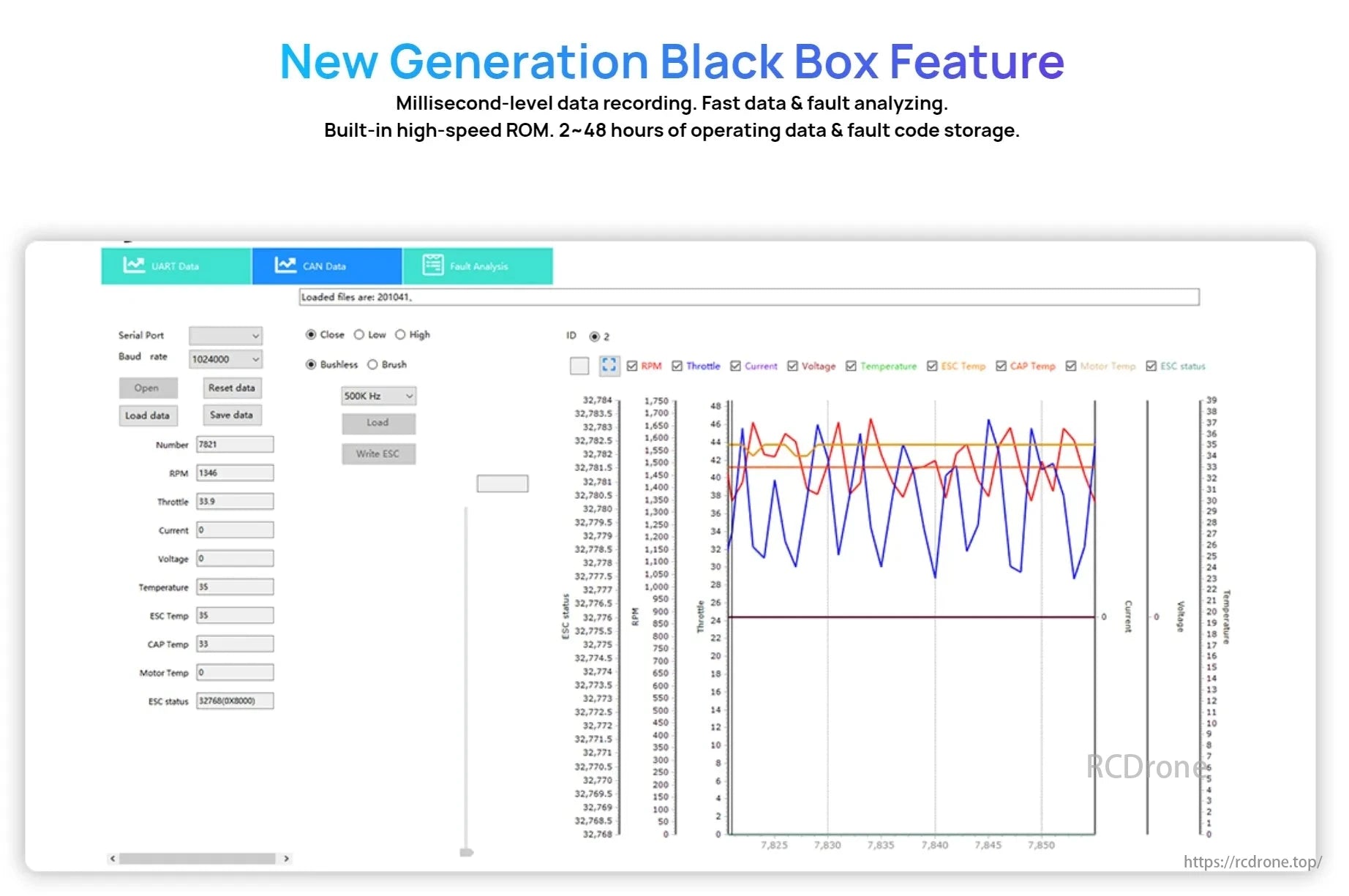

Функция «черного ящика» нового поколения обеспечивает запись данных с точностью до миллисекунд и быстрый анализ.Он включает встроенное высокоскоростное ПЗУ для хранения 2-48 часов рабочих данных и кодов неисправностей. Интерфейс отображает данные UART, CAN и анализ неисправностей с различными метриками, такими как обороты в минуту, дроссель, ток, напряжение и температура.
