Модуль лазерного дальномера JRT MB2D42U USB/TTL, 20Гц, 0.03–40м, ±2мм, 3.3В, Класс 2, 45×25×12мм, 9г

Обзор

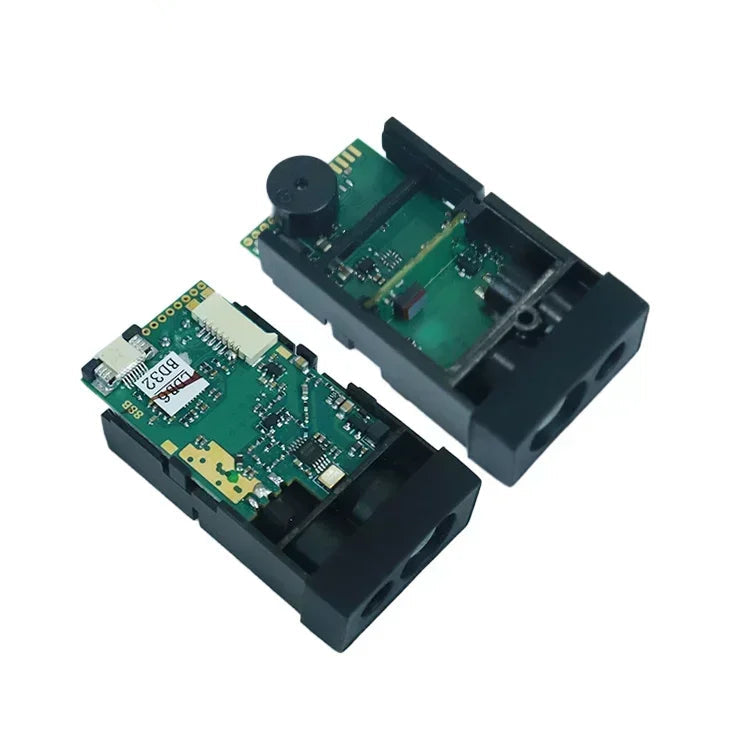

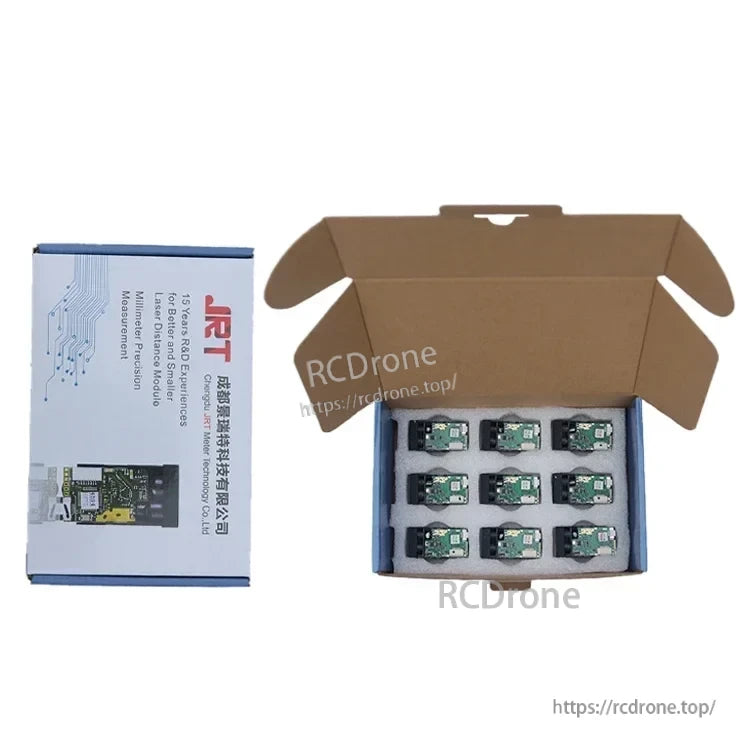

Модуль лазерного дальномера JRT MB2D42U USB/TTL представляет собой компактный оптический модуль для измерения расстояния, предназначенный для интеграции в инструменты и автоматизированные системы. Он предлагает диапазон измерений от 0.03 до 40 м при частоте 20 Гц с точностью ±2 мм и разрешением 1 мм. Модуль использует лазер класса II (620~690 нм, <1 мВт) и поддерживает интерфейсы USB и UART TTL для простоты настройки и непрерывного измерения. Модель и идентификаторы включают MB2D42U и MB2D42-USB-231117 (код даты производства: 231117). Бренд: JRT.

Ключевые особенности

• Диапазон измерений: 0.03~40 м; частота: 20 Гц; поддержка непрерывного измерения
• Точность измерения: ±2 мм; разрешение: 1 мм; время измерения: 0.04~4 с
• Лазер класса II, 620~690 нм, <1 мВт выход
• Интерфейсы: USB и UART TTL (цифровой выход сенсора USB)
• Питание: DC2.0~3.3 В (номинальное 3.3 V); ток потребления: 100 мА

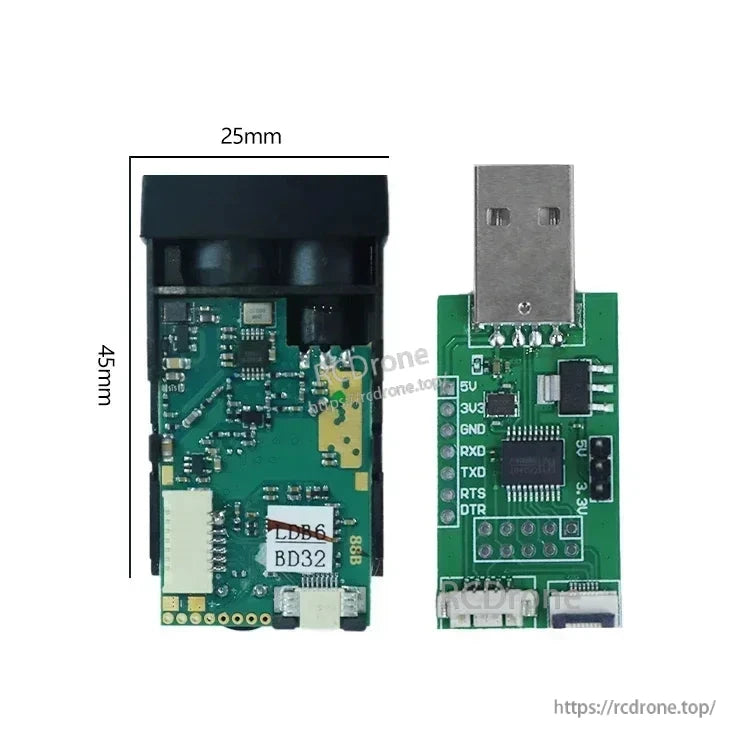

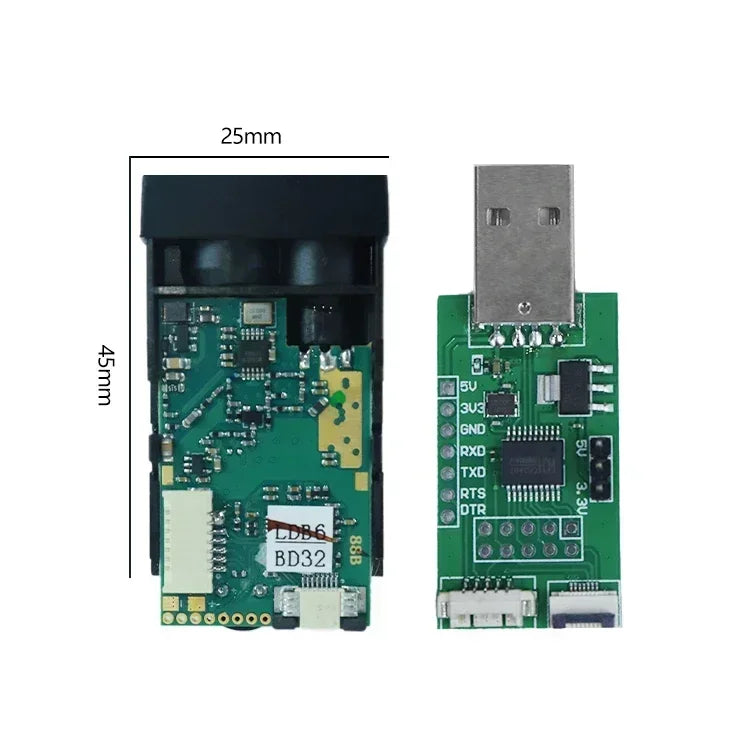

• Компактный: 45×25×12 мм; легкий: 9 г
• Рабочая температура: 0~40 ℃; температура хранения: -25~60 ℃
• Сертификаты: CE, RoHS, FCC
• Примечания: При сильном окружающем свете или плохой отражательной способности цели ошибка может увеличиваться (±1 мм ± 50 PPM). Используйте отражающую панель при необходимости. Расширенный диапазон рабочих температур (-10~50 ℃) и аналоговые опции могут быть настроены производителем.

Спецификации

Отладка и тестирование

• Используйте программное обеспечение для тестирования последовательного порта JRT для быстрой оценки (требуются USB-конвертер и кабели).
• Шаги: откройте тестовое программное обеспечение; выберите правильный порт; установите правильную скорость передачи; откройте порт; нажмите Измерить для одиночного измерения; нажмите КонМерить для непрерывного измерения; используйте СтопИзмерение для выхода.

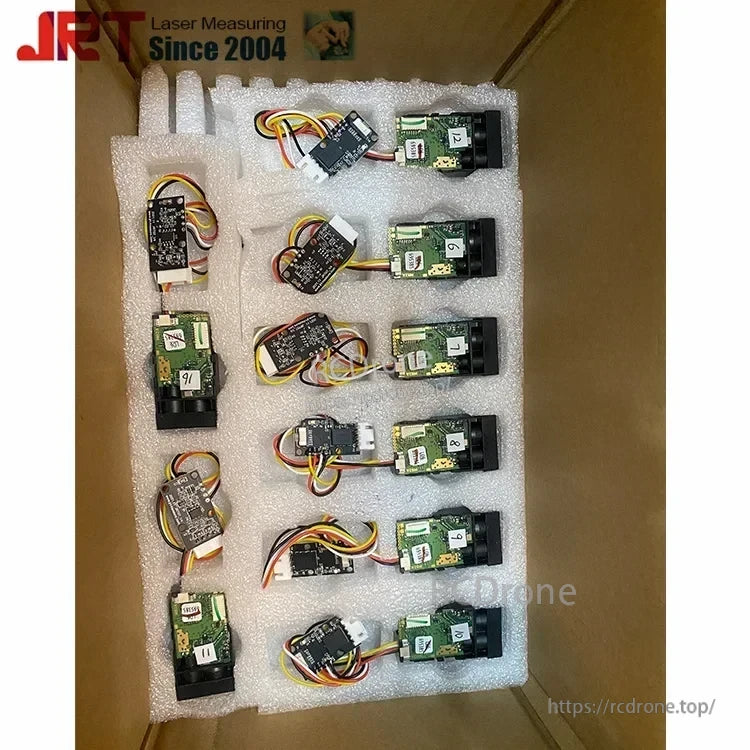

• Парсенные записи расстояний в реальном времени отображаются в панели записи данных.

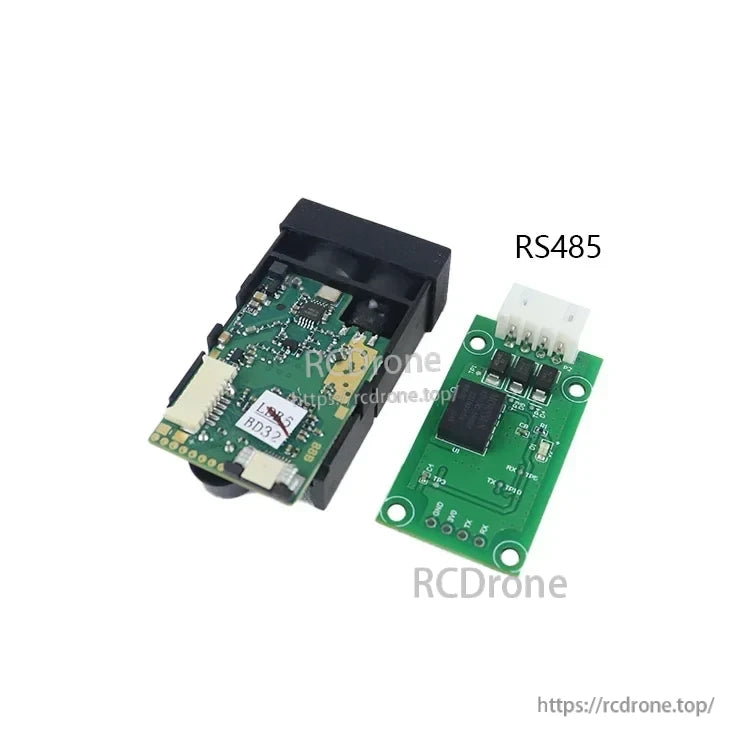

• Отладчик RS485 на USB продается отдельно.

Применения

• Обнаружение движения и измерение расстояния в приборах и встроенных системах
• Интеграция USB/TTL для электронных DIY проектов и автоматизации
• Оптические измерительные модули, требующие компактного размера и низкого потребления энергии

Детали

Получите детали продукта и технический лист — свяжитесь с нами сейчас.

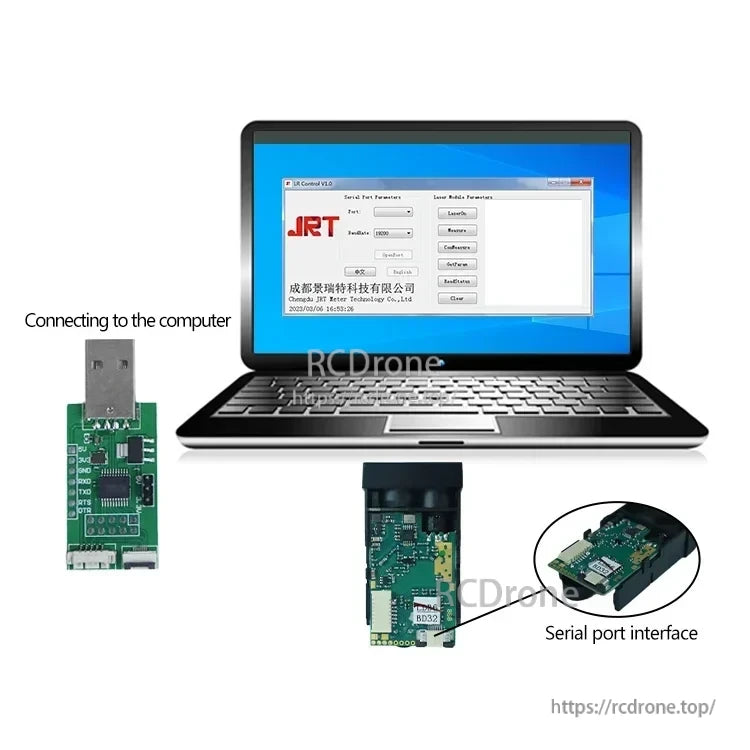

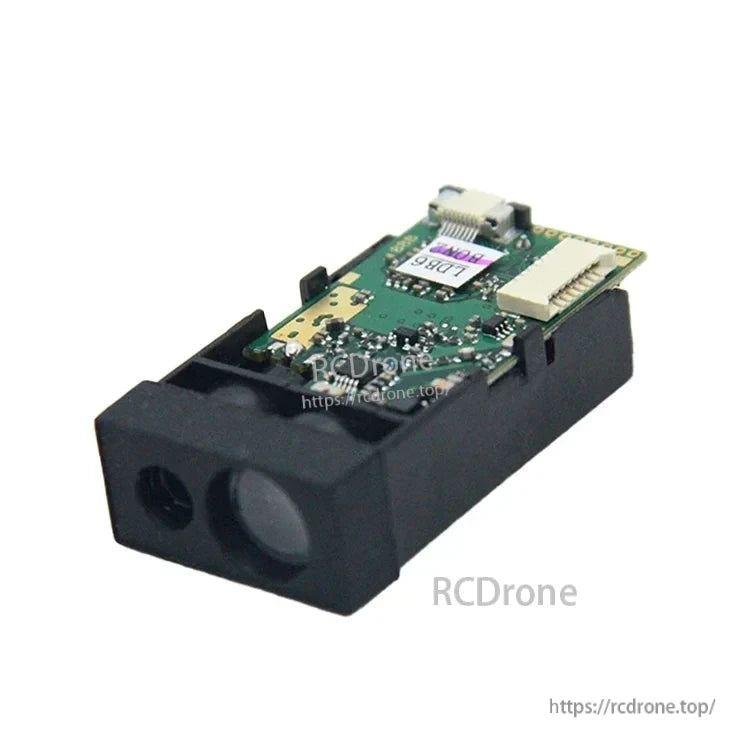

JRT MB2D42U USB/TTL Лазерный датчик расстояния с интерфейсом последовательного порта и подключением к компьютеру.

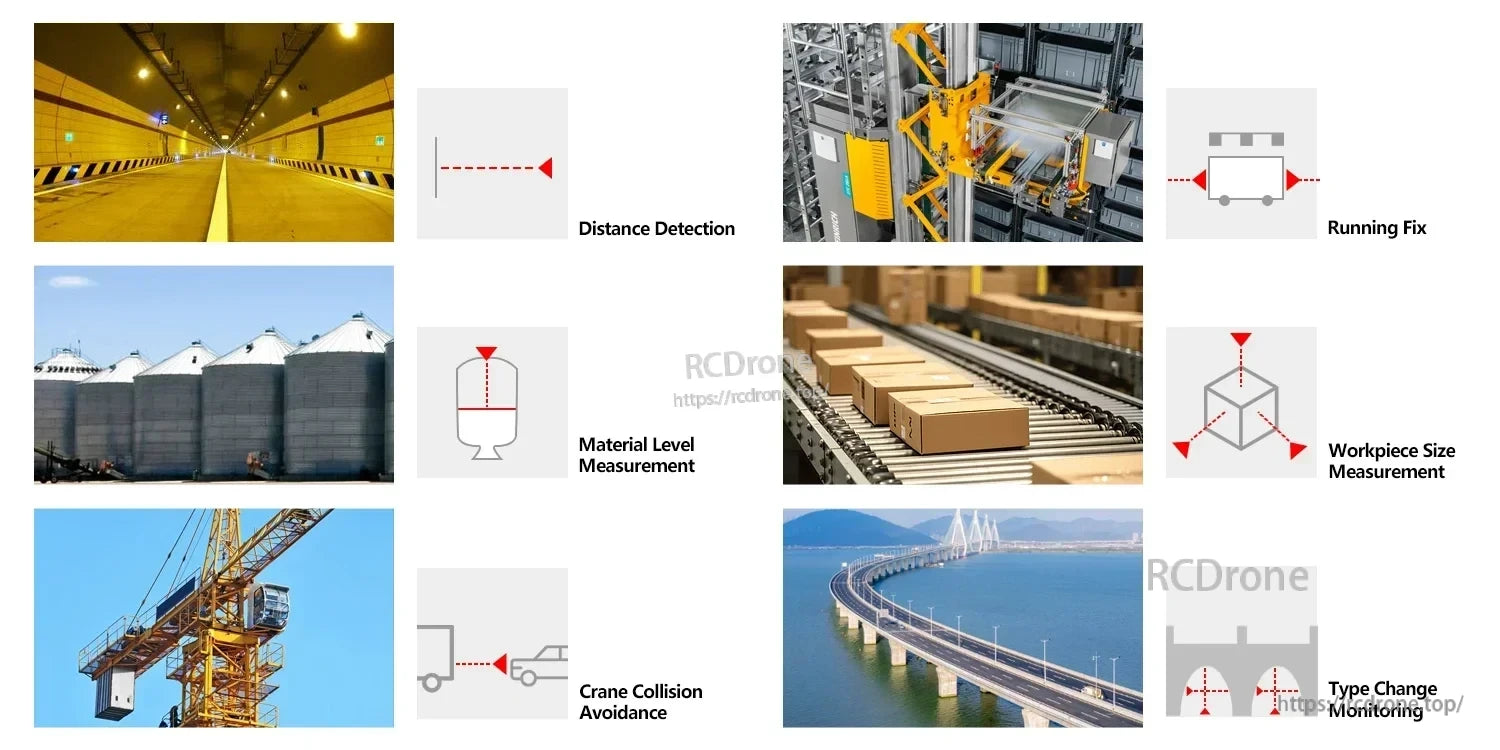

Обнаружение расстояния, исправление при движении, измерение уровня материала, измерение размера заготовки, предотвращение столкновений кранов, мониторинг изменения типа.
