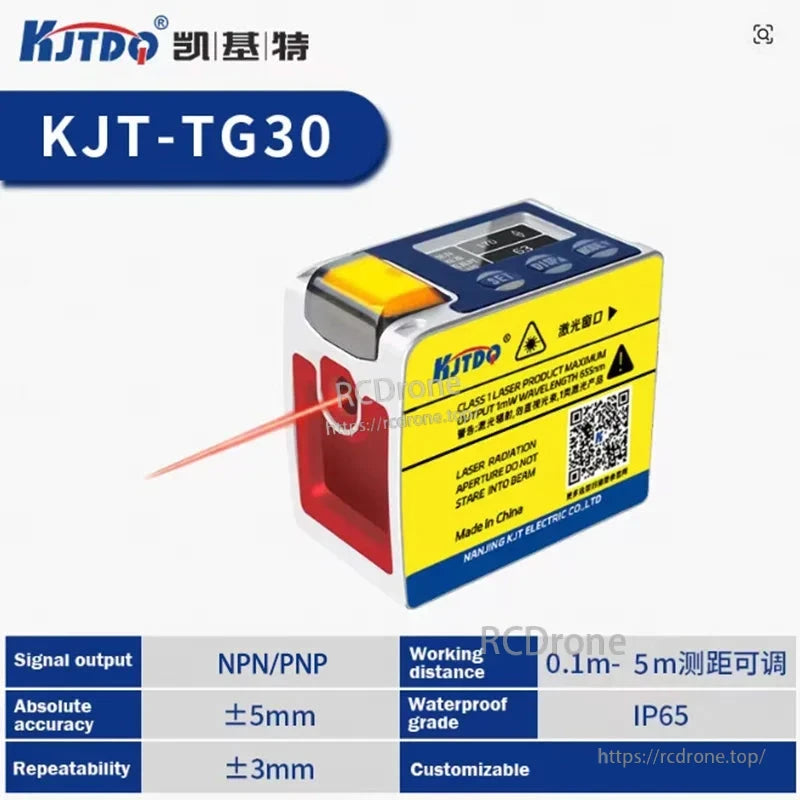

Датчик смещения KJT TG30, лазерный, дальность 5 м, 650 нм, класс 1, 0–10 В/4–20 мА/RS485, IP65, 9–36 В, 1 кГц

Обзор

Лазерный датчик смещения KJT TG30 - это высокоточный оптико-электронный датчик положения для измерения расстояния до 5 м. Он использует лазерный диод класса 1 с длиной волны 650 нм и предоставляет универсальные интерфейсы, включая переключение NPN/PNP, аналоговый выход 4–20 мА и RS485 для интеграции в автоматизацию и управление процессами. Регулируемая частота диапазона до 1000 Гц поддерживает быстрые измерения, в то время как компактные размеры и низкое потребление энергии упрощают установку.

Ключевые особенности

• Лазерный источник света: лазерный диод 650 нм, ≤1 мВт; соответствует GB7247.1-2001, безопасность для глаз класса 1
• Рабочее расстояние: 5 м (типично 1 м на объектах с отражательной способностью 10%)
• Регулируемая частота диапазона до 1000 Гц; регулируемое время отклика
• Ошибка: ±10 мм систематическая ошибка, ±3 мм непрерывная ошибка
• Интерфейсы: переключение NPN/PNP, RS485, аналоговый выход 4–20 мА
• Питание и размер: 9–36 В/10–36 ВDC, 0.5 W, 41 × 37 × 22 мм, <10 г
• Экологические: защита IP65, устойчивость к окружающему свету >50 клюкс, широкий диапазон рабочих/хранения температур

Спецификации

Применения

• Определение положения и измерение расстояния в автоматизированных линиях
• Измерение уровня и высоты на отражающих и низкоотражающих объектах
• Обнаружение деталей, выравнивание и измерение с быстрыми скоростями обновления
• Обратная связь для систем движения через RS485 или сигналы 4–20 мА
