Дальнее расстояние 15 км Feiyu Tech FY-605 Data Radio Решение для передачи данных по каналу передачи данных для дистанционного управления БПЛА

Спецификация:
Режим модуляции: GFSK
Рабочая частота: 433 МГц
Мощность передачи: 2 Вт /1 Вт
Чувствительность приема: -123 дБм
Ток передачи:<1,5А
Ток приема:<50мА
Скорость передачи данных: 1200/2400/4800/9600/19200/38400бит/с, пользователь может установить .
Формат данных интерфейса: 8E1/8N1/8O1
Источник питания: 5±0,5 В постоянного тока (RS232/RS485)
Рабочая температура: -40C-85C
Рабочая влажность: 10%-90% относительной влажность без конденсации
Размеры: 85 мм x 54 мм x 20 мм

Особенности:

1. Мощность передачи

Стандартная мощность передачи 2 Вт/1 Вт, пользователи могут ее установить. Высокая чувствительность приема: -123 дБм

2. Рабочая частота

Несущая частота: 433 МГц, варианты 402–470 МГц.

3. Низкое энергопотребление

Мощность 5 В постоянного тока, ток приема <50 мА, ток передачи <1,5 А/2 Вт (<1 А/1 Вт); Ток ожидания <1мА.

4. Рабочая температура

Настоящий промышленный продукт, рабочая температура составляет -40°~+85°

5. Интерфейс вывода/входа

Он может обеспечивать RS-232, RS-485 и TTL.

6. Управление питанием

Одна спящая модель: пробуждение от аппаратного обеспечения

7. Структура схемы

Радиоприемник использует интеграцию микросхем, время преобразования для приемопередатчика короткое <20 мс, все показания согласованы и лучшая производительность.

8. Высокий уровень защиты от помех и низкий BER (частота битовых ошибок)

На основе режима модуляции GFSK он использует эффективный протокол связи. Фактическая частота ошибок по битам равна 10-5-10-6, когда частота ошибок по битам канала равна 10-2.

9. Большое расстояние передачи

В пределах видимости надежное расстояние передачи может составлять 5–15 км при размещении антенны на высоте более 3 м.

10. Прозрачная передача данных

Предлагается прозрачный интерфейс данных, который подходит для нестандартного пользовательского протокола. Любые ложные данные, генерируемые в эфире, могут быть автоматически отфильтрованы (то, что было получено, — это именно то, что было передано). Время изменения приема и отправки <10 мс.

11. Многоканальность и скорость

FY-605 обеспечивает различные скорости передачи данных: 1200, 2400, 4800, 9600, 19200 и 38400 бит/с. Скорость беспроводной передачи и скорость соединения пропорциональны, чтобы удовлетворить потребности оборудования клиента.

12.Высокоскоростная беспроводная связь и буфер больших данных

Когда скорость передачи данных по радиочастоте превышает скорость передачи данных COM, он может передавать неограниченное количество данных за один раз, а когда скорость передачи данных по радиочастоте меньше или равна Скорость передачи данных COM, может передавать данные размером 512 байт.

13. Интеллектуальное управление данными, и пользователю не нужно готовить лишние программы

Даже в полудуплексном режиме пользователю не нужно готовить лишние программы, он только получает/передает данные из интерфейса. FY-605 автоматически выполнит другие операции, такие как преобразование передачи/приема в воздухе, управление и т. д.

14. Высокая надежность, небольшой и легкий

Однокристальная радиочастотная интегральная схема и уменьшенное количество периферийных схем, высокая надежность и низкий уровень отказов.

15. Сторожевой монитор

Сторожевой таймер контролирует внутреннюю функцию, поэтому он может изменить традиционную структуру продукта и повысить надежность продукта.

Применение:

* AMR Автоматические показания счетчиков;
* Беспроводные системы сигнализации и безопасности;
* Беспроводная система голосования на конференциях;
* Спортивные тренировки и соревнования;
* Беспроводной заказ блюд;
* Электронная автостанция и интеллектуальный трафик ;
* Радиочастотный передатчик, беспроводной электронный экран и устройство управления очередью;
* Точка-многоточечная беспроводная сеть, беспроводная шина на месте и система автоматического сбора данных .

В комплект входит:
2 радиопередатчика данных 605
2 адаптера DB9
1 линия питания 605

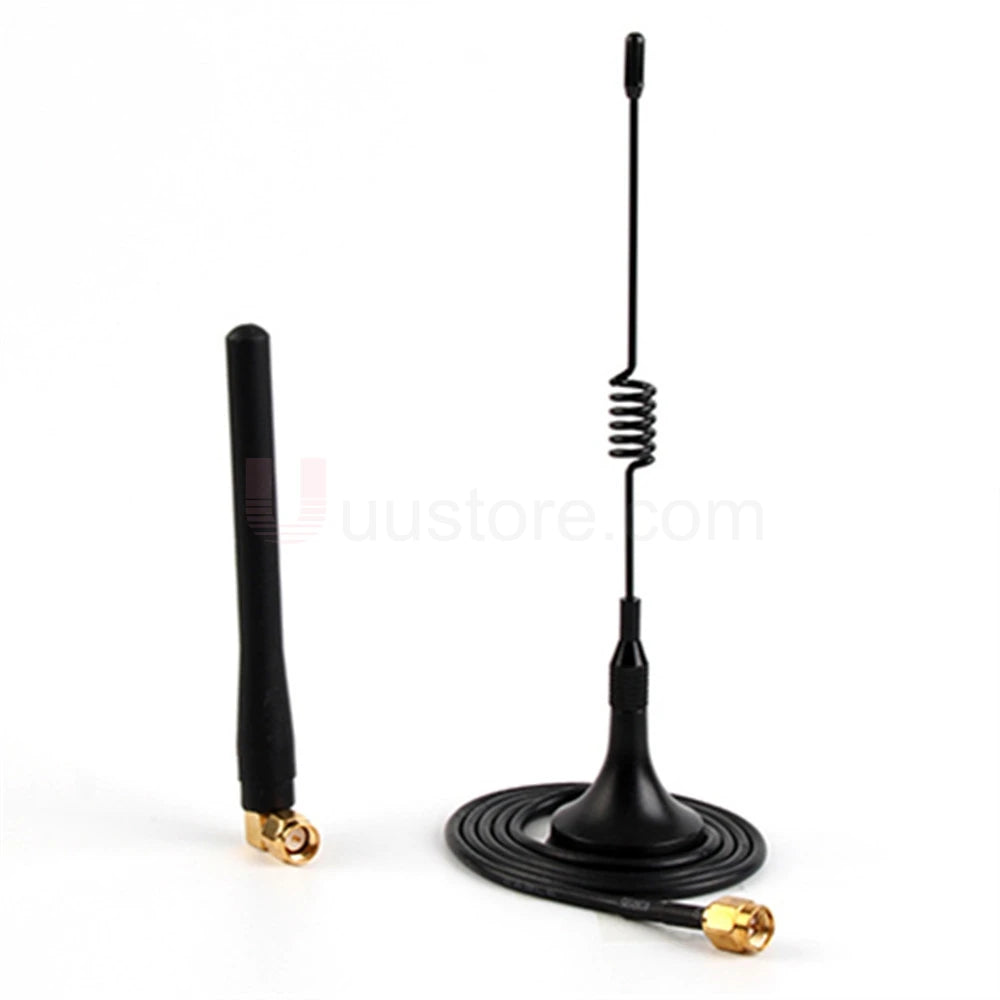

2 Антенна
1 компакт-диск
1 руководство
