MAD 6x10 -II 150 кВ коаксиальный набор рычагов беспилотников - M6C10 12S 60A 6 кг.
MAD 6x10 -II 150 кВ коаксиальный набор рычагов беспилотников - M6C10 12S 60A 6 кг.
MAD
Не удалось загрузить сведения о доступности самовывоза
Обзор

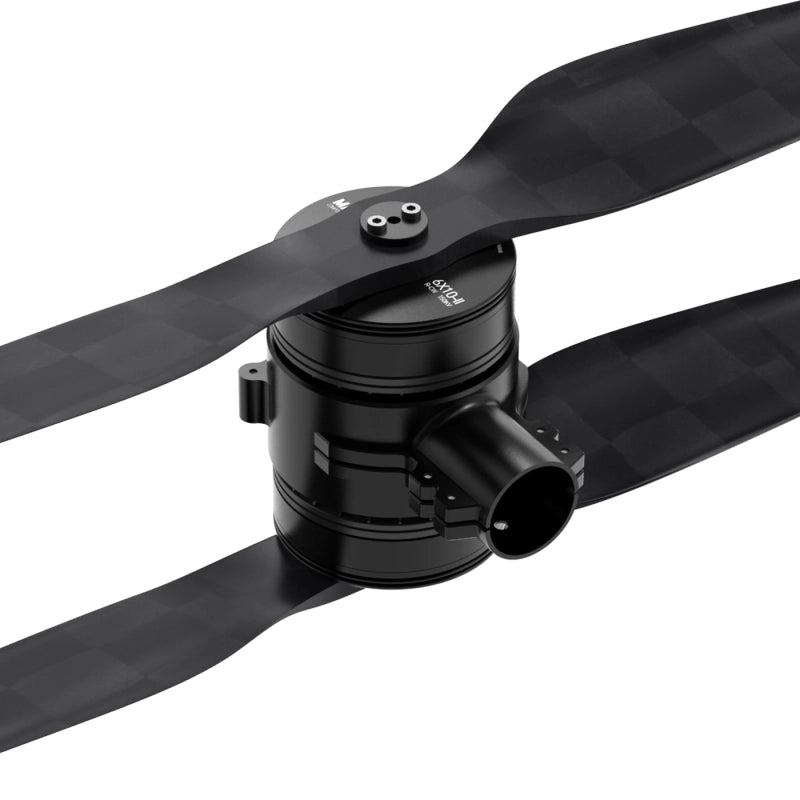

The БЕЗУМНЫЙ 6X10-II 150кВ Коаксиальный Drone Arm Set — это высокопроизводительная силовая установка, разработанная для промышленных применений БПЛА, таких как аэрофотосъемка, инспекция, пожаротушение, военные операции и поисково-спасательные миссии. Разработанная для эффективности, безопасности и выносливости, эта коаксиальная силовая установка обеспечивает одноосную полезную нагрузку 4-6 кг с максимальной тягой 14,4 кгс на ротор при 48 В. Интегрированная конструкция включает бесщеточный двигатель M6C10, интеллектуальный ESC FOC 60A и пропеллеры из углеродного волокна CB2 22x7,0 дюймов, что обеспечивает высокую производительность и стабильный полет в сложных условиях.
Основные характеристики
- Оптимизированная коаксиальная система питания: Конфигурация верхнего и нижнего ротора повышает эффективность, устойчивость и избыточность промышленных дронов.
- Высокая тяговая производительность: Максимальная тяга 14,4 кгс на ротор при 48 В, поддерживающий тяжелые полезные нагрузки до 6 кг на руку.
- Передовая технология ESC: Круговой 60A FOC синусоидальный ESC улучшает приемистость, устойчивость и энергоэффективность.
- Легкая и прочная конструкция: Интегрированный Бесщеточный двигатель M6C10, высокопрочные пропеллеры из углеродного волокна, и усиленный алюминиевый корпус обеспечивают долговечность и легкость.
- Интеллектуальное управление питанием: Встроенный защита от температуры, напряжения и тока, с автоматическое обнаружение неисправностей для повышения надежности.
- Светодиодный индикатор состояния: Красный/зеленый светодиодный навигационный фонарь для легкой ориентации дрона при ночных полетах.
- Широкая совместимость с напряжением: Поддержка 12S LiPo с рекомендуемый взлетный вес 4-6 кг на руку.
- Простая установка: Совместимо с Крепления для карбоновых трубок 30 мм, с конверсионным кольцом для Совместимость с трубкой 25 мм.
Технические характеристики
| Параметр | Ценить |
|---|---|
| Макс. тяга | 14,4 кгс/ротор при 48 В (на уровне моря) |
| Грузоподъемность | 4-6 кг на руку |
| Рекомендуемый взлетный вес | 4-6 кг на ротор |
| Рабочее напряжение | 12S литий-полимерный |
| Рабочая температура | -20°С до 60°С |
| Вес комбинированного блока | 910г |
| Совместимость с углеродными трубками | 30 мм (с переходным кольцом 25 мм) |
| Модель ESC | Круговой 60А FOC |
| Макс. напряжение ESC | 60,9 В |
| Макс. ток ESC | 60А (пиковая нагрузка 120А) |
| Размер пропеллера | СВ2 22х7.0-дюймовое углеродное волокно |
| Модель двигателя | М6С10 150КВ |
| Параметры вращения | CW(верх) + CCW(низ) / CCW(верх) + CW(низ) |
| Светодиодный индикатор | Зеленый/Красный |
Приложения
- Аэрофотосъемка и съемка
- Промышленная и инфраструктурная инспекция
- Пожаротушение и реагирование на чрезвычайные ситуации
- Поисково-спасательные операции
- Доставка тяжелой полезной нагрузки
- Дроны для сельского и лесного хозяйства
- Оборона и военные операции с использованием БПЛА
Комплект коаксиальных дронов MAD 6X10-II 150KV обеспечивает эффективное, высокотяговое и надежное решение для профессиональных беспилотных летательных аппаратов, требующих большой грузоподъемности и большой выносливости. Интегрированный двигатель, ESC и пропеллерная система делают его лучшим выбором для производителей промышленных беспилотников и коммерческих беспилотных летательных аппаратов.
Подробности

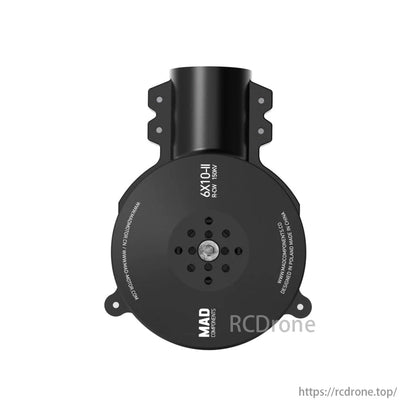

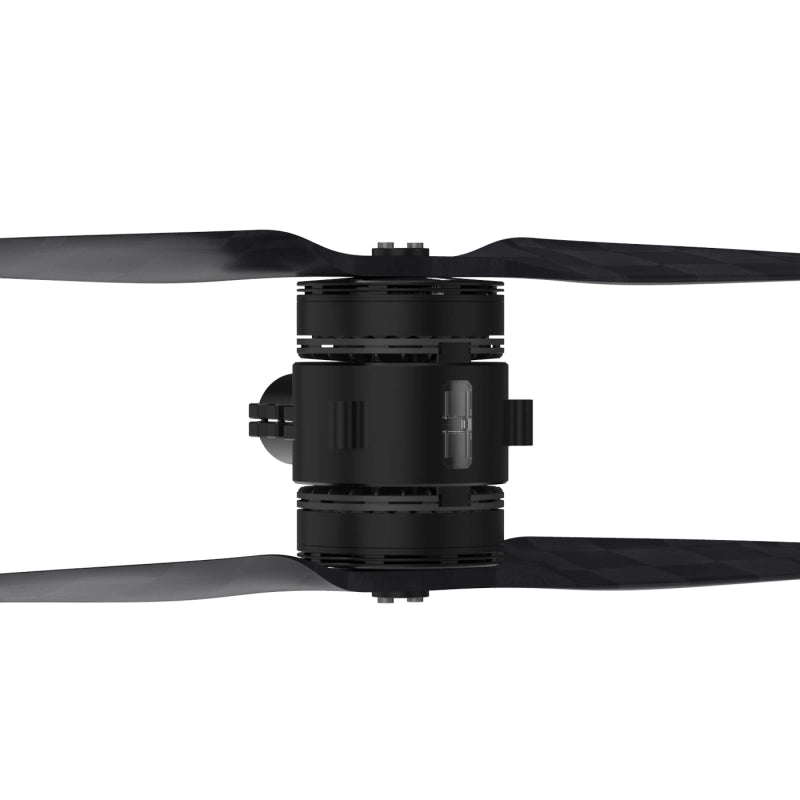

MAD 6X10-II — это коаксиальная силовая установка для многороторных БПЛА, разработанная для экстремальных условий. Она оснащена высокоэффективным двигателем, специальным пропеллером из углеродного волокна и интеллектуальным электрическим регулятором. Подходит для аэрофотосъемки, геодезии и инспекции, обеспечивает оптимизированную эффективность силы, безопасность и выносливость.
Высокоэффективный дисковый двигатель с легкой конструкцией железного сердечника обеспечивает большее натяжение и высокую эффективность. Оснащенный интеллектуальным электрическим регулятором FOC 60A, он предлагает раннее предупреждение, функции защиты, быстрый отклик дроссельной заслонки и стабильную работу в суровых условиях, повышая общую безопасность и стабильность.
Светодиодный фонарь Highlight обеспечивает видимость. Для многороторных самолетов не требуется дополнительных цветных огней, что повышает профессиональный опыт полета. Высококачественный пропеллер из углеродного волокна с уникальной обработкой зеркального света увеличивает время полета, улучшает балансировку и снижает вибрацию. Настраивается для соответствия другим лопастям.
Чертеж изделия с подробными размерами и техническими характеристиками для сборки гребного винта.
Подробности ПАРАМЕТРОВ для MAD 6X10-II KV150 включают максимальную тягу, рекомендуемый взлетный вес, напряжение, рабочую температуру и комбинированный вес блока. Характеристики пропеллера включают диаметр/шаг и вес. Двигатели имеют размер статора и вес. FOC ESC включает название модели, входное напряжение, ток и частоту сигнала дроссельной заслонки. Предоставляются данные о производительности для различных процентов дроссельной заслонки.
В документе описывается устранение неисправностей контроллеров двигателей, подробно описываются схемы светодиодных индикаторов и звуковые оповещения. В нем описываются неисправности во время самопроверки и эксплуатации, перечисляются такие симптомы, как звуковые сигналы, мигающие огни и поведение двигателя. Решения включают проверку соединений, регулировку настроек и осмотр оборудования на предмет повреждений или ослабленных проводов.
