Обзор

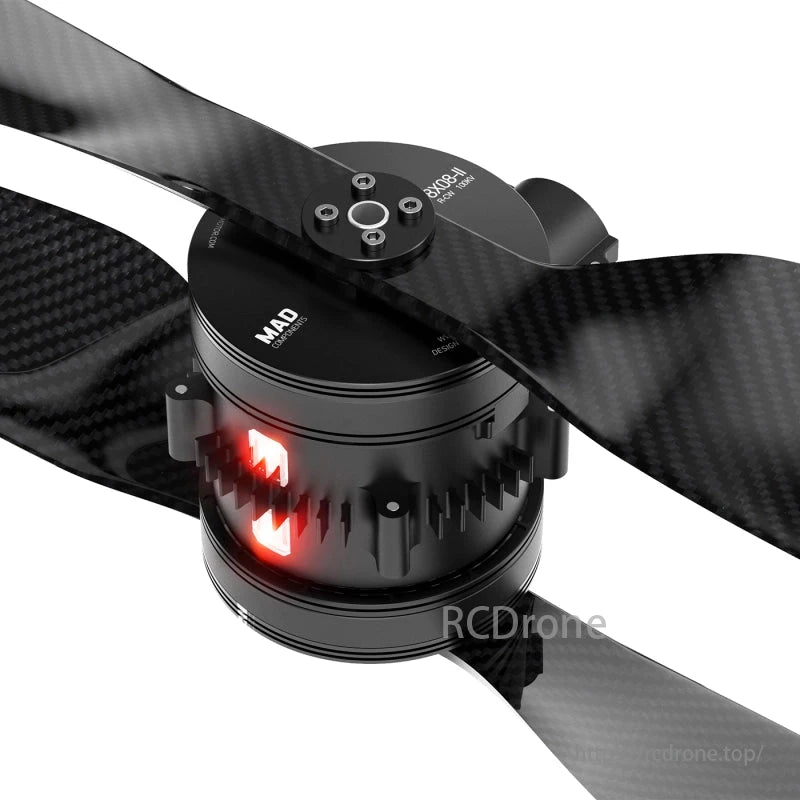

The БЕЗУМНЫЙ 8X08-II 100 кВ M8SC08 Коаксиальный Drone Arm Set — это высокоэффективная двигательная система, созданная для промышленных дронов, которым требуется превосходная тяга, устойчивость и выносливость. Разработано для Грузоподъемность 4-6 кг на руку, эта система обеспечивает максимальная тяга 12,7 кгс на ротор при 48 В, что делает его идеальным выбором для таких применений, как аэрофотосъемка, промышленные инспекции, пожаротушение и поисково-спасательные операции. Интегрированный бесщеточный двигатель M8SC08, интеллектуальный регулятор скорости FOC ESC 60 А и карбоновые пропеллеры FLUXER 28x9,2 дюйма обеспечивают высокую производительность при минимальном потреблении энергии.
Технические характеристики
| Параметр | Ценить |
|---|---|
| Макс. тяга | 12,7 кгс на ротор при 48 В (на уровне моря) |
| Грузоподъемность | 4-6 кг на руку |
| Рекомендуемый взлетный вес | 4-6 кг на ротор |
| Напряжение | 12S литий-полимерный |
| Рабочая температура | -20°С до 60°С |
| Вес единицы | 1136 г (включая двигатель, пропеллер, ESC) |
| Совместимость с углеродными трубками | Диаметр 30 мм (можно преобразовать в 25 мм) |
| Длина кабеля аккумулятора/сигнала | 1300мм |
| Модель ESC | Круговой 60А FOC |
| Макс. напряжение ESC | 60,9 В |
| Макс. ток ESC | 60А (пиковая нагрузка 120А) |
| Пропеллер | FLUXER 28x9,2 дюйма из углеродного волокна |
| Вес пропеллера | 83 г за штуку |
| Модель двигателя | M8SC08 100 кВ |
| Размер статора двигателя | 81 х 8 мм |
| Параметры вращения | CW(верх) + CCW(низ) / CCW(верх) + CW(низ) |
Функции
- Соосная силовая установка, предназначенная для оптимизированная эффективность, стабильность и избыточность силы.
- Максимальная тяга 12,7 кгс на ротор, поддерживающий до 6 кг полезной нагрузки на руку.
- 60A FOC ESC с синусоидальным управлением для улучшения реакции дроссельной заслонки и стабильности работы.
- Пропеллеры FLUXER 28x9,2 дюйма из углеродного волокна для увеличения времени полета и снижения вибрации.
- Легкая, но прочная конструкция, показывая Бесщеточный двигатель M8SC08 и конструкция из армированного углеродного волокна.
- Интеллектуальные функции безопасности, в том числе Защита от перенапряжения, перегрузки по току, перегрева и короткого замыкания.
- Светодиодные навигационные индикаторы для улучшения видимости при ночных операциях.
- Широкий диапазон рабочих температур из -20°С до 60°С, обеспечивая надежность в экстремальных условиях.
Приложения
- Аэрофотосъемка и съемка
- Промышленная инспекция и мониторинг инфраструктуры
- Пожаротушение и реагирование на чрезвычайные ситуации
- Поисково-спасательные операции
- Перевозка тяжелых грузов
- БПЛА для сельского и лесного хозяйства
- Военные и оборонные миссии БПЛА
Комплект соосных манипуляторов дрона MAD 8X08-II 100KV M8SC08 представляет собой усовершенствованное силовое решение, разработанное для улучшения мощность, выносливость и надежность профессиональных БПЛА для различных промышленных применений.
Подробности
MAD 8X08-II — это коаксиальная силовая система для многороторных БПЛА, выдерживающая нагрузки 4000–6000 г. Она оптимизирует эффективность силы, безопасность и выносливость. Интегрированная силовая сборка включает в себя высокоэффективный двигатель, специальный пропеллер из углеродного волокна и интеллектуальный регулятор, подходящий для профессиональной аэрофотосъемки и съемки.
Высокоэффективный дисковый двигатель с новой конструкцией железного сердечника, легкий, с высоким напряжением и эффективностью. Ротор 4-6 кг при 48 В. Интеллектуальная синусоидальная электрическая модуляция обеспечивает безопасность благодаря ранним предупреждениям, оптимизированным алгоритмам управления и аппаратной самодиагностике для обеспечения стабильности в суровых условиях.
Светодиодный головной свет Highlight обеспечивает видимость для многороторных самолетов. Силовой блок 8X08-II оснащен красными/зелеными огнями, что повышает профессиональный опыт полета. Высококачественный пропеллер из углеродного волокна с уникальной обработкой зеркального света и технологией освещения сердечника улучшает время полета, баланс и эффективность.
Чертеж изделия включает в себя виды сверху, сбоку и спереди с размерами 711,47, 125,5 и 105,3 для механического устройства с пропеллерами.
Технические характеристики MAD 8X08-II KV100 включают максимальную тягу 12794 г/ротор, рекомендуемый взлетный вес 4000-6000 г/ротор, рабочую температуру от -20 до 60 °C и совместимость с Ardupilot. Данные охватывают производительность двигателя, параметры ESC и эффективность на различных уровнях дроссельной заслонки до напряжения Lipo 12S.
Данные для двигателя MAD 8X08-II 100KV с винтом FLUXER PRO 28x8.4 MATT, показывающие такие показатели производительности, как напряжение, ток, мощность, крутящий момент, обороты в минуту, тяга и эффективность на различных уровнях дроссельной заслонки. Руководство по устранению неисправностей рассматривает проблемы со светодиодными индикаторами и звуками, предлагая решения для распространенных проблем.
Индикаторные лампы и звуковые оповещения для устранения неисправностей контроллера двигателя. Неисправности во время самопроверки включают сбои при включении питания со звуковыми сигналами и мигающими лампами, указывающими на такие проблемы, как потеря сигнала или ненормальное напряжение. Решения включают проверку соединений, напряжения батареи и целостности оборудования. Эксплуатационные неисправности включают в себя остановку двигателей и перегрев, требующие проверки проводки и температуры.
