MAD XP6 интегрированный набор рук беспилотников - KV180 12S -14S 9,5 кг

Обзор

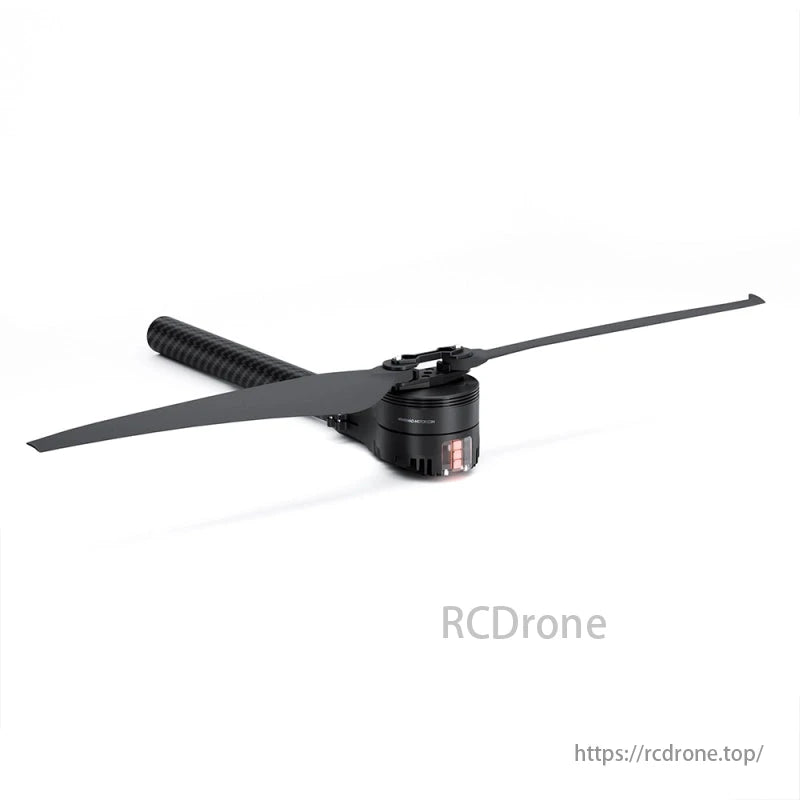

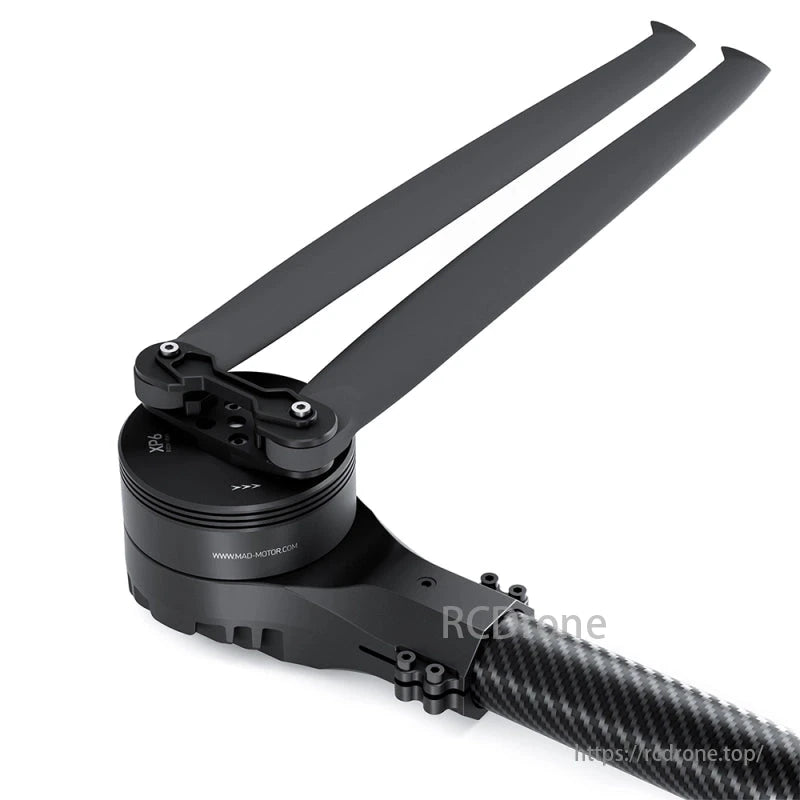

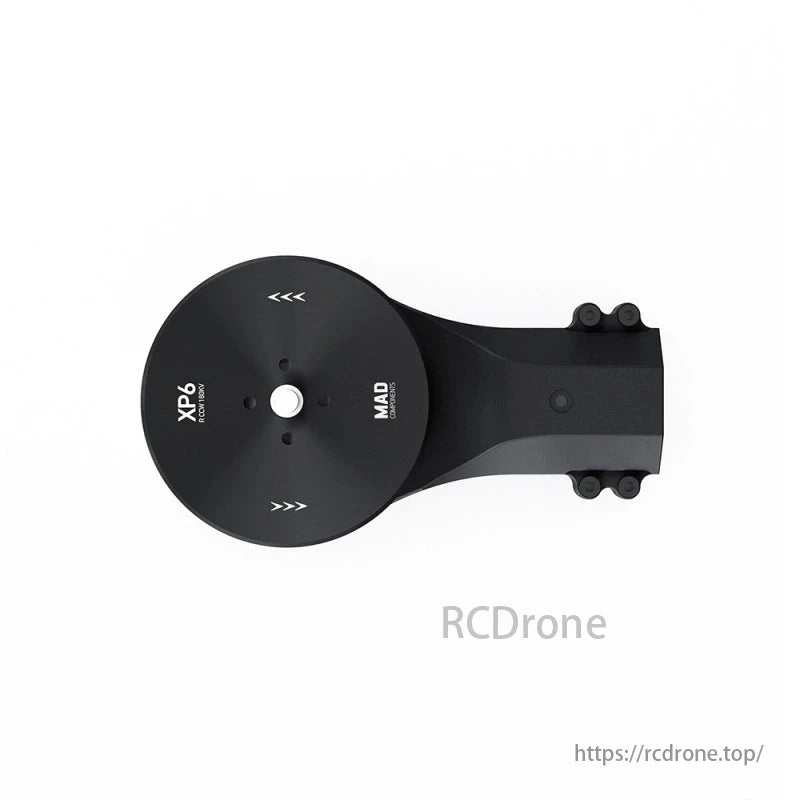

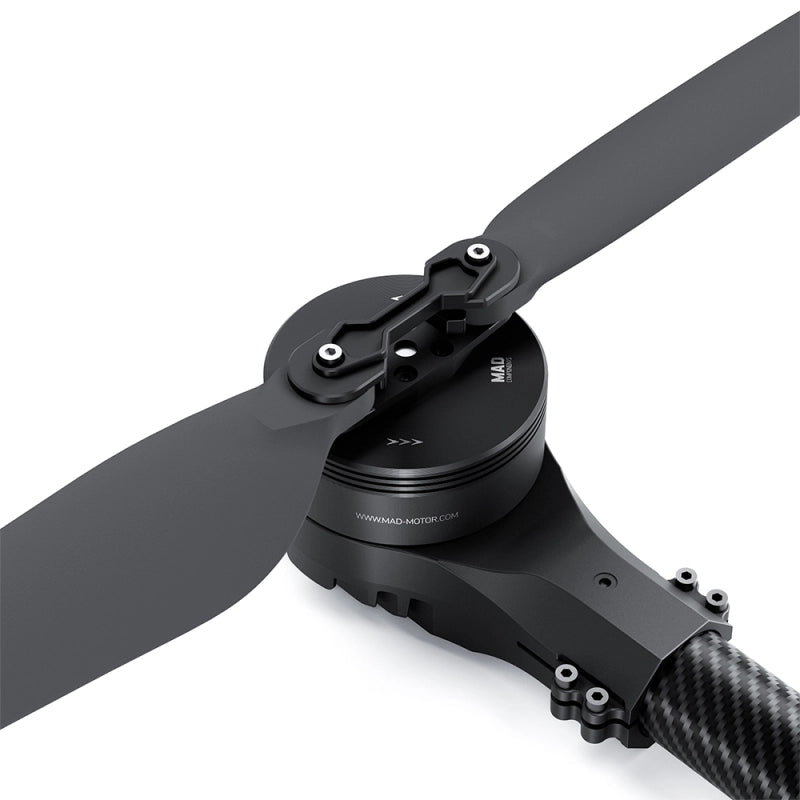

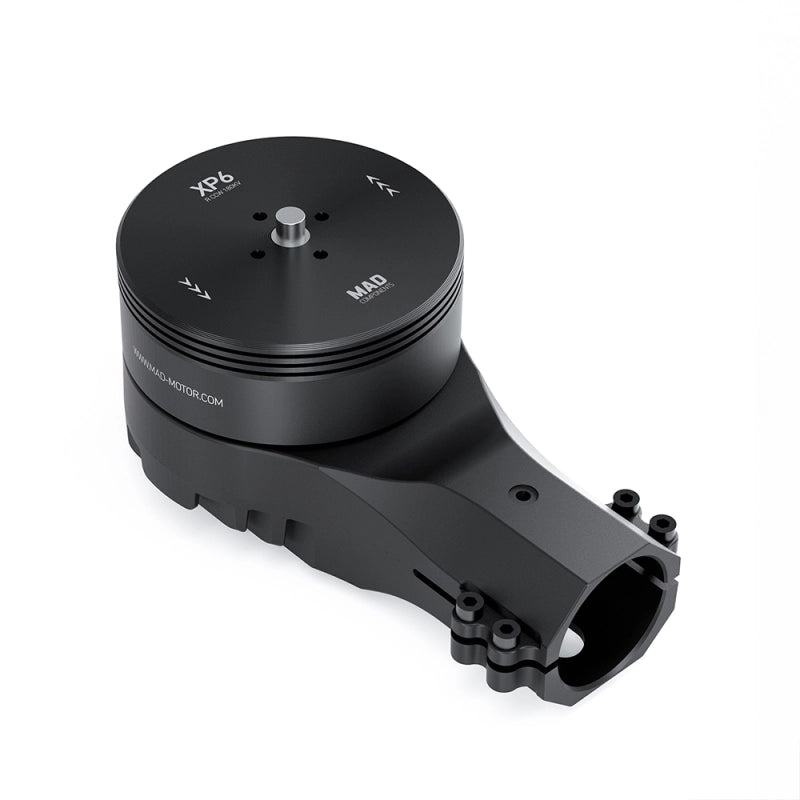

The БЕЗУМНЫЙ XP6 KV180 — это высокопроизводительный интегрированный комплект манипулятора дрона, разработанный для сельскохозяйственных беспилотных летательных аппаратов и легких транспортных беспилотных летательных аппаратов. Разработанный с модульной структурой, этот блок объединяет двигатель, ESC, пропеллер и манипулятор в единую водонепроницаемую систему, которая упрощает сборку, повышает эксплуатационную надежность и снижает вероятность отказа во время сложных миссий. С максимальной тягой 9,5 кг и полной защитой IPX6 он идеально подходит для сложных полевых операций, требующих постоянной производительности и устойчивости к окружающей среде.

Основные характеристики

• Бесщеточный двигатель KV180, обеспечивающий тягу до 9,5 кг на ротор.

• Степень защиты от воды и пыли IPX6 для использования в суровых условиях на открытом воздухе.

• Модульная конструкция для быстрой сборки и упрощения обслуживания.

• ВОК векторное управление для точного регулирования скорости и крутящего момента двигателя, повышая эффективность полета.

• Поддержка двойного интерфейса связи ШИМ и МОЖЕТ протоколы.

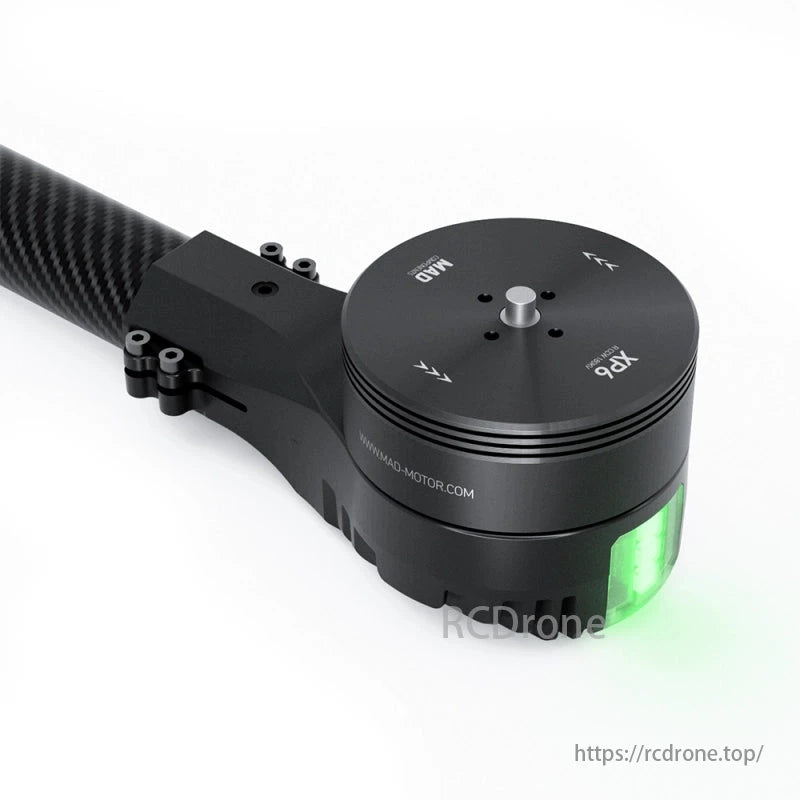

• Встроенный светодиодный фонарь для улучшения видимости в ночное время.

• Встроенный регистратор состояния для отслеживания неисправностей и диагностики технического обслуживания.

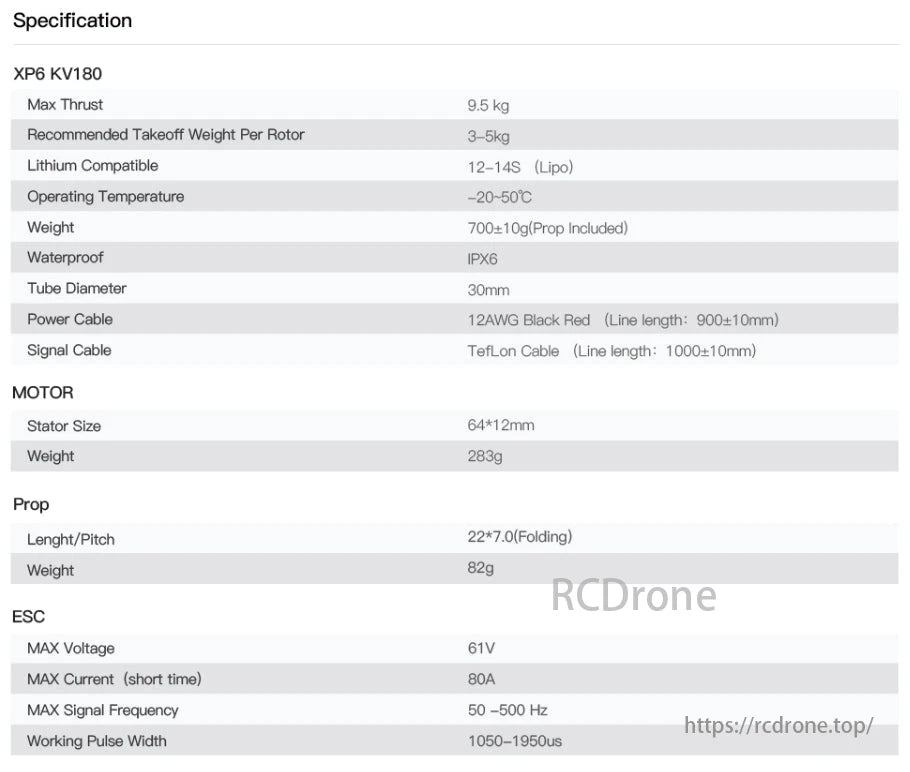

Технические характеристики

Сборка рычага XP6

Мотор

Пропеллер

ЕСК

Результаты испытаний производительности (аккумулятор 12S, пропеллер 22x7.0)

• Пиковая эффективность: 10 гс/Вт при дроссельной заслонке 30–35%

• Максимальная тяга: 9589 гс (9,5 кгс) на полном газу

Механические размеры

• Диаметр трубки рычага: 30 мм

• Диаметр монтажного основания: 72 мм

• Размах винта: 22 дюйма (558,5 мм)

• Длина сигнального кабеля: 1000 ±10 мм

• Длина кабеля питания: 900 ±10 мм

Сценарии применения

• Сельскохозяйственные квадрокоптеры (взлетная масса 12–20 кг)

• Сельскохозяйственные гексакоптеры (взлетная масса 18–30 кг)

• Опрыскивающие дроны с емкостью бака от 5 до 10 л

• Малые логистические БПЛА, используемые для точной доставки или дистанционного зондирования

Доступные конфигурации

• Номинальное напряжение: 180 кВ

• Направление вращения: по часовой стрелке / против часовой стрелки

• Вариант пропеллера: со складным пропеллером 22 × 7,0 или без него

Подробности

MAD XP6 KV180 — это интеллектуальный интегрированный комплект манипулятора для сельскохозяйственных дронов и малого транспорта. Особенности включают модульную конструкцию, векторное управление FOC, защиту IPX6, PWM + CAN безопасный полет, регистратор состояния и монтажные емкости 5 л и 10 л для сельскохозяйственных дронов квадрокоптеров и гексакоптеров.

Технические характеристики XP6 KV180: Максимальная тяга 9,5 кг, Рекомендуемый взлетный вес на ротор 3-5 кг. Совместим с литиевыми батареями (12-14S Lipo). Рабочая температура ~20-50C. Вес 700+10 г (включая винт), Водонепроницаемость IPX7. Диаметр трубки 30 мм, Кабель питания 12AWG Черный Красный (длина лески: 900+1 см), Сигнальный кабель Тефлон (длина лески: 1000+1 см). Размер статора двигателя 64*12 мм, Вес 283 г. Длина/шаг винта 22*7,0 (складной), Вес 82 г. Максимальное напряжение ESC 12 В, максимальный ток (кратковременный) 80 А, максимальная частота сигнала 50-500 Гц, рабочая ширина импульса 1050-1950 мкс.

Размеры указаны в миллиметрах. Пропеллер диаметром 22 дюйма, сигнальный провод 1000 ± 10 мм, провод питания 900 ± 10 мм. Подробные размеры предоставлены для сборки.

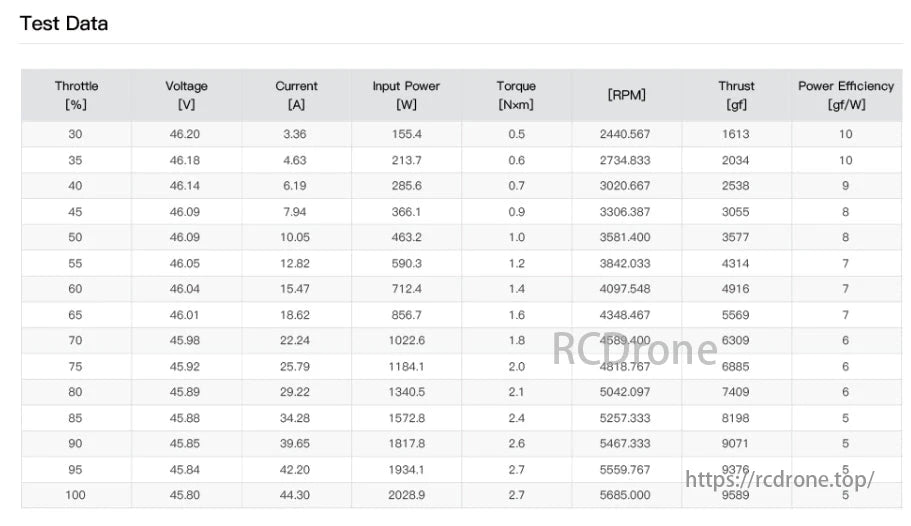

Test Data суммирует показатели производительности двигателя при различных процентах дросселя. Они включают напряжение, ток, входную мощность, крутящий момент, обороты в минуту, тягу и энергоэффективность. При увеличении дросселя от 30% до 100% напряжение немного уменьшается, в то время как ток, входная мощность, крутящий момент, обороты в минуту и ​​тяга значительно увеличиваются. Эффективность мощности достигает пика при более низких дросселях и снижается при увеличении дросселя.
