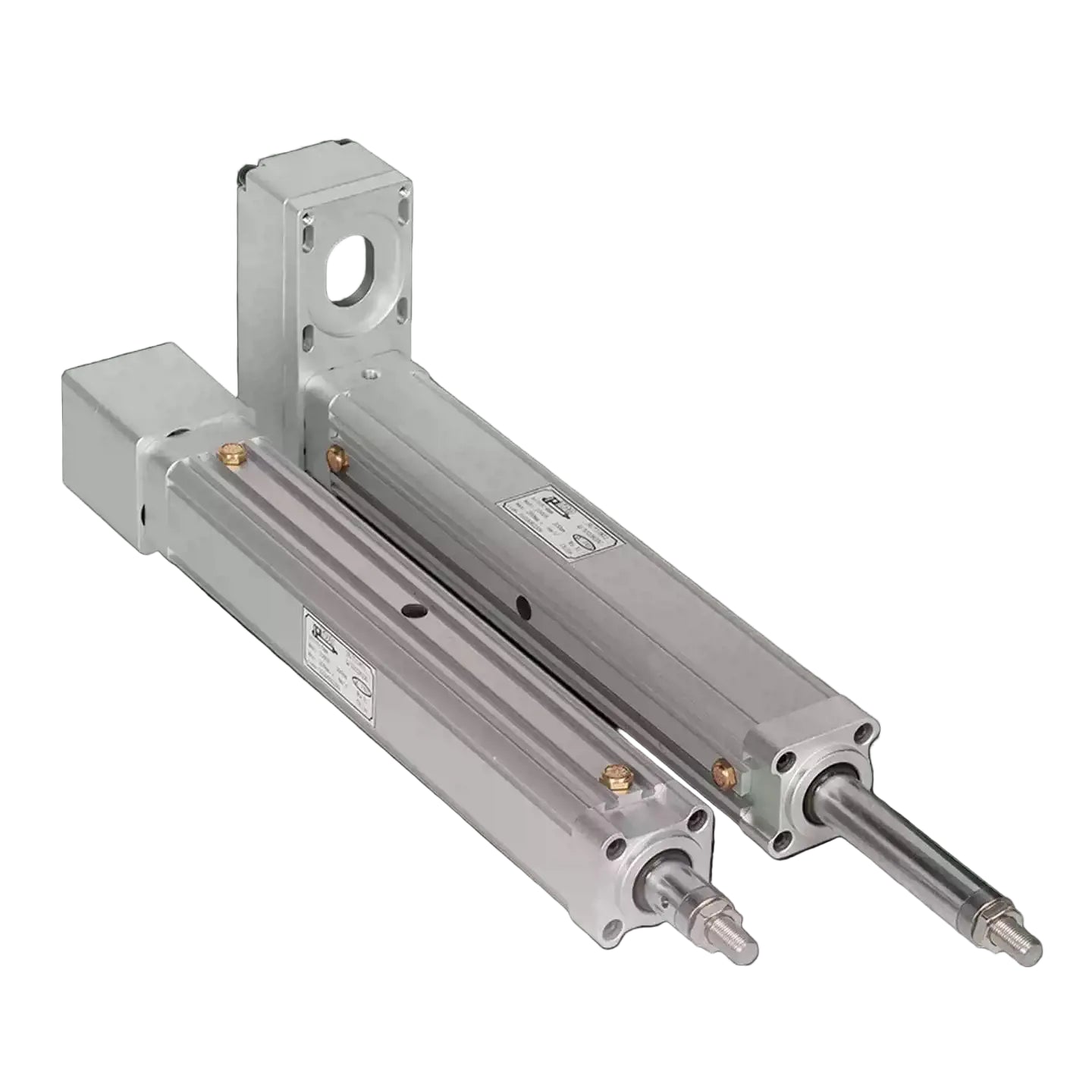

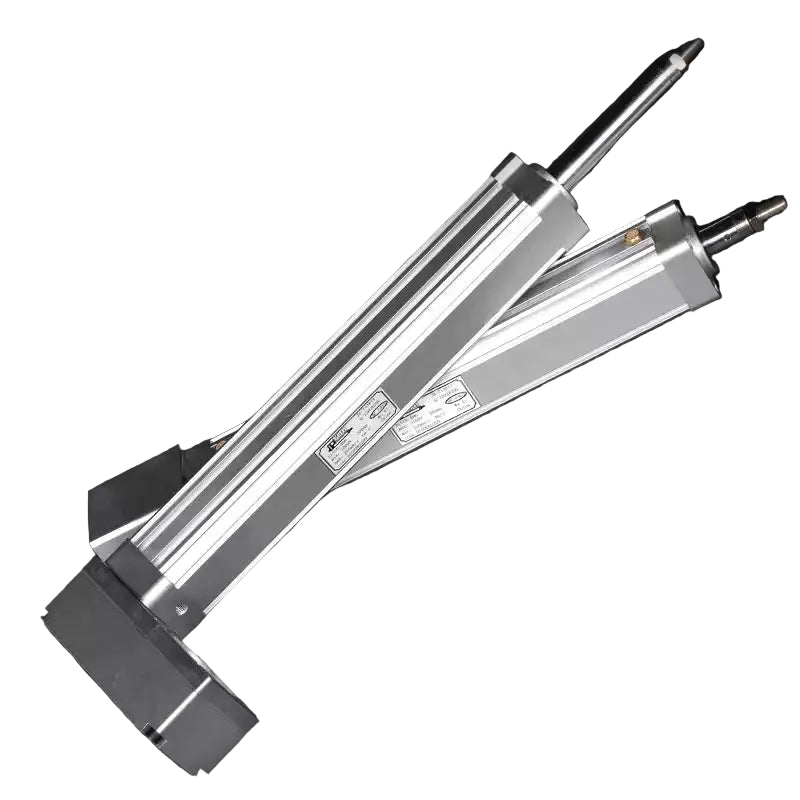

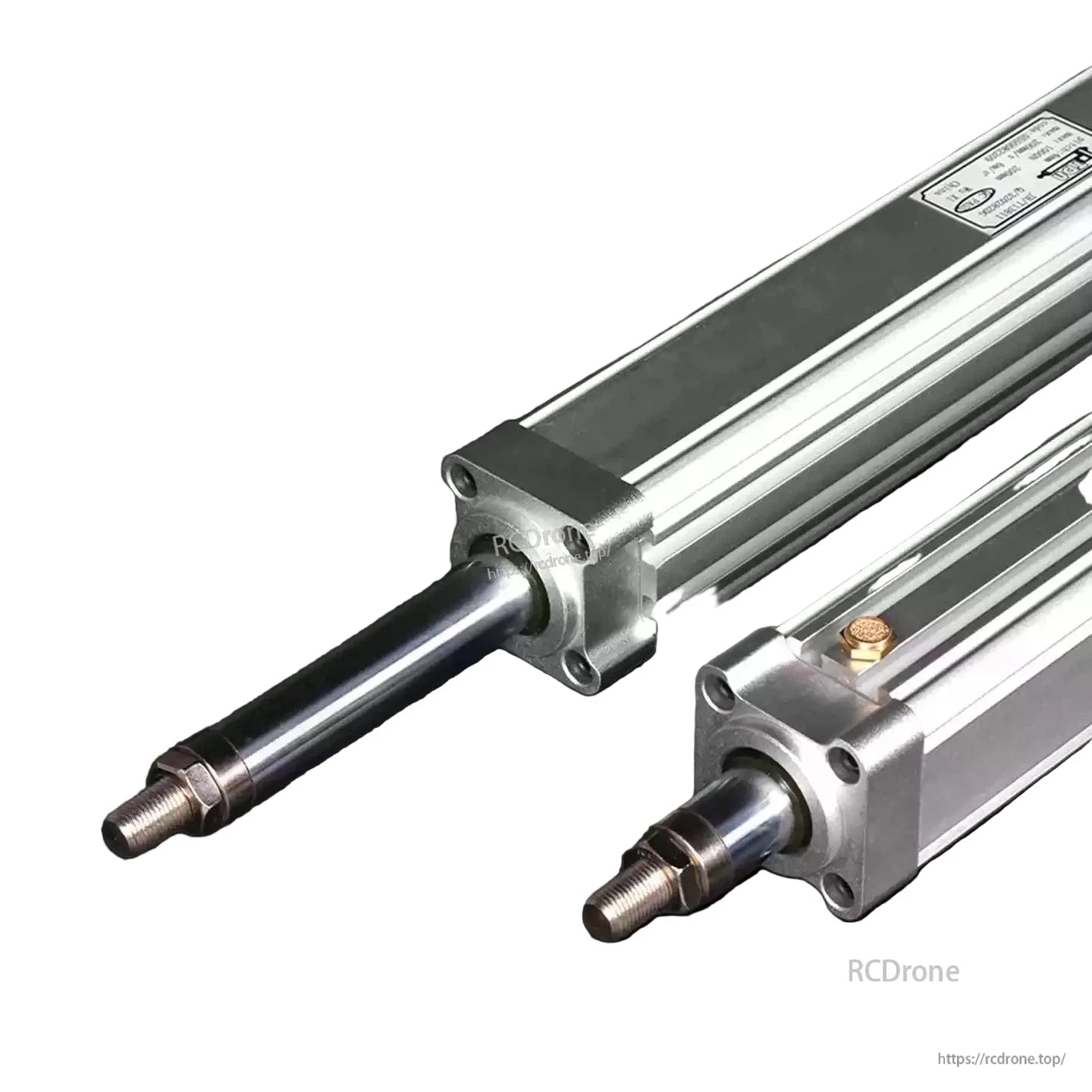

RCDrone TDN-055 Сервоэлектрический цилиндр-линейный привод, усилие 3кН 300кг, скорость до 500мм/с, ход 700мм

Ключевые особенности

• Форма 55 серии с 53×53 мм размером цилиндрического корпуса

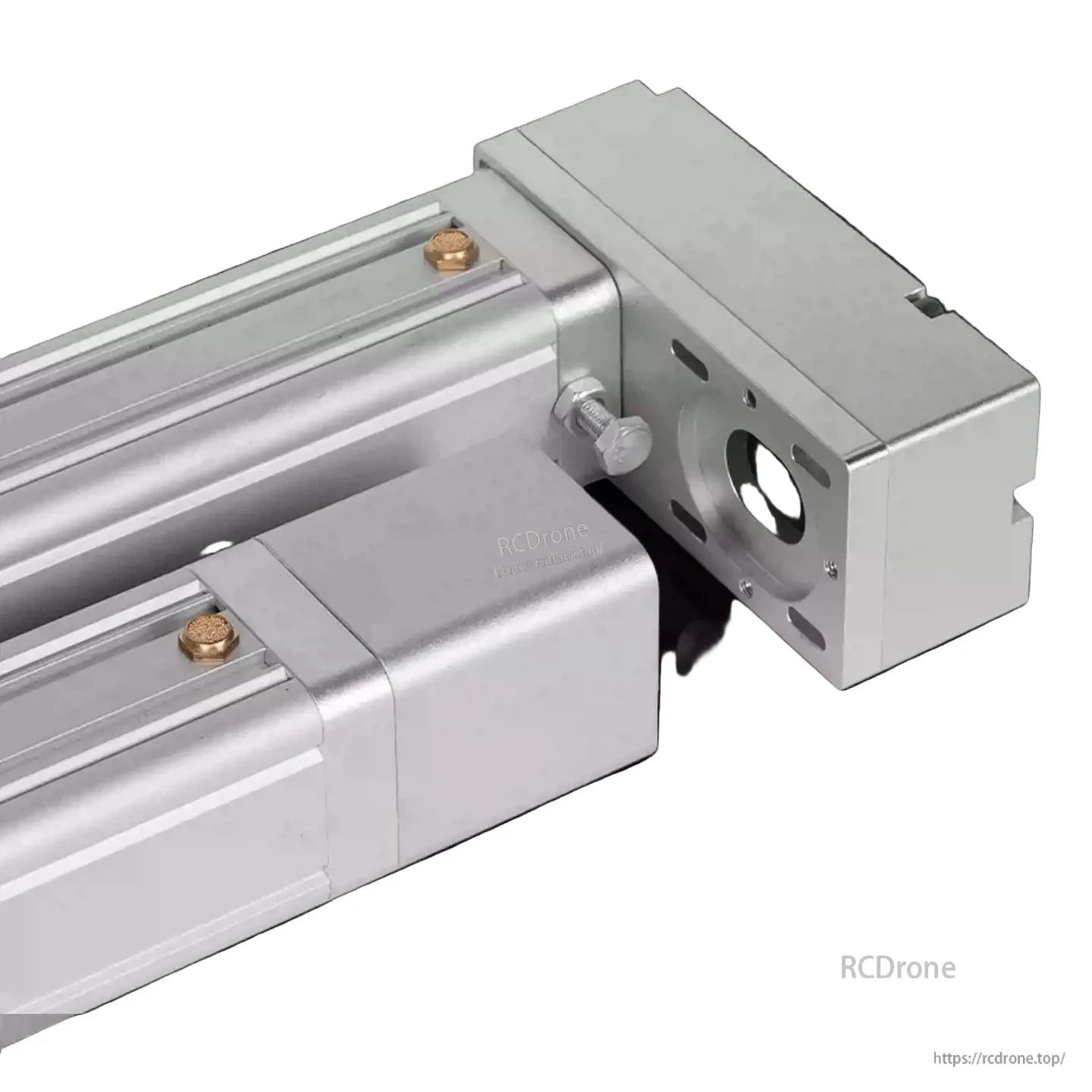

• Прямое соединение или обратное стили монтажа

• Планетарный редуктор с выбором передаточных отношений для настройки силы/скорости

• Платформа с винтом Ø12 с вариантами 4 / 5 / 10 мм шага показаны

• Конфигурируемо для до 3.00 кН (300 кг) номинальная мощность (в зависимости от конфигурации)

Основные характеристики (изображения)

Контакт для поддержки (для подтверждения конфигурации): support@rcdrone.top

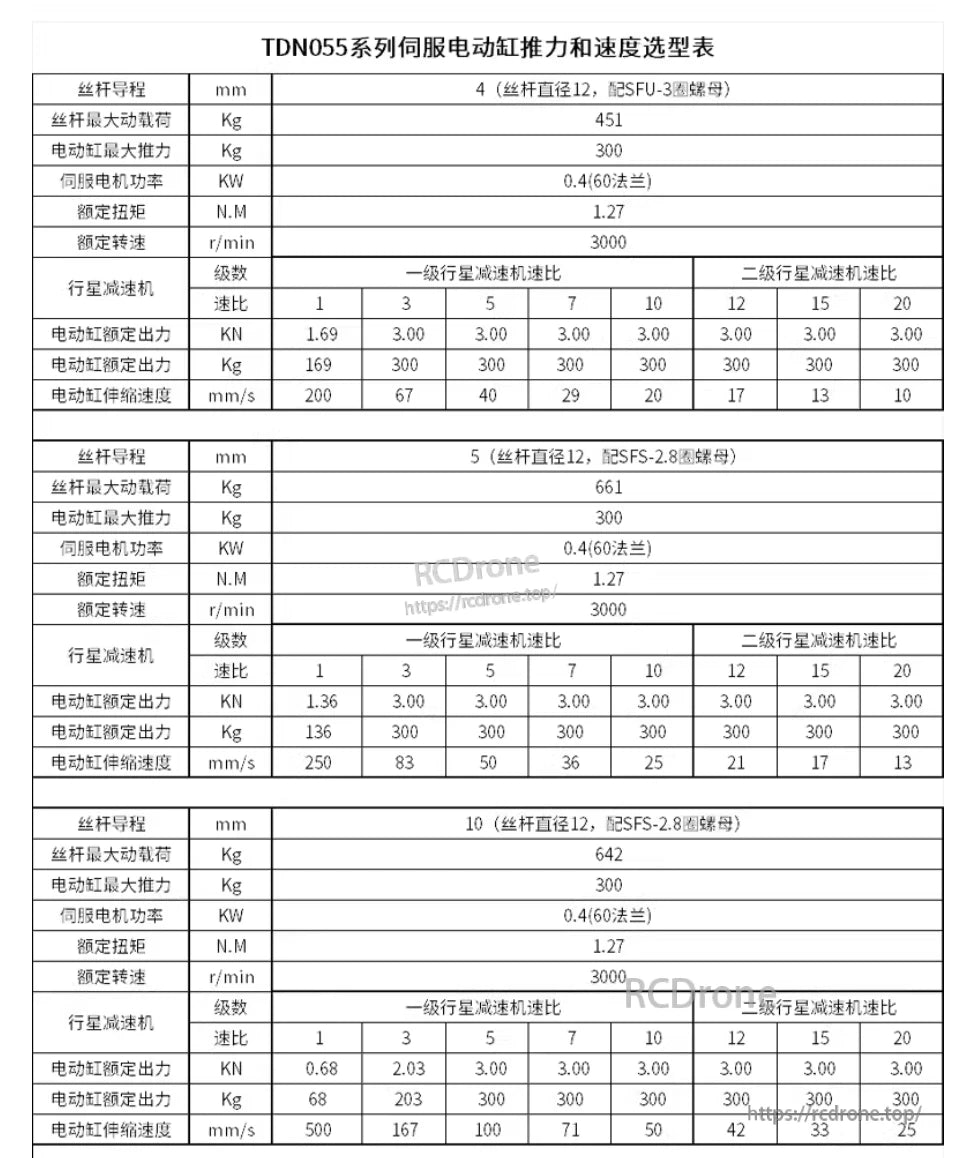

Выбор производительности (из предоставленных таблиц)

Конфигурация сервопривода (сервопривод 0.4 кВт, 60 рама указана)

• Номинальный крутящий момент: 1.27 Н·м

• Номинальная скорость: 3000 об/мин

• Передаточные отношения: 1 / 3 / 5 / 7 / 10 / 12 / 15 / 20

Шаг 4 мм (максимальная динамическая нагрузка 451 кг, максимальный толчок 300 кг)

• Номинальная мощность: 1.69 кН (169 кг) при соотношении 1; 3.00 кН (300 кг) при соотношениях 3–20

• Скорость (мм/с): 200 / 67 / 40 / 29 / 20 / 17 / 13 / 10

Шаг 5 мм (максимальная динамическая нагрузка 661 кг, максимальный толчок 300 кг)

• Номинальная мощность: 1.36 кН (136 кг) при соотношении 1; 3.00 кН (300 кг) при соотношениях 3–20

• Скорость (мм/с): 250 / 83 / 50 / 36 / 25 / 21 / 17 / 13

Шаг 10 мм (максимальная динамическая нагрузка 642 кг, максимальный толчок 300 кг)

• Номинальная мощность: 0.68 кН (68 кг) при соотношении 1; 2.03 кН (203 кг) при соотношении 3; 3.00 кН (300 кг) при соотношениях 5–20

• Скорость (мм/с): 500 / 167 / 100 / 71 / 50 / 42 / 33 / 25

Конфигурация шагового двигателя (размер шагового двигателя 60, длина корпуса 76)

• Номинальный крутящий момент: 2.2 Н·м

• Номинальная скорость: 600 об/мин

• Передаточные отношения: 1 / 3 / 5 / 7 / 10 / 12 / 15 / 20

Шаг 4 мм

• Номинальная мощность: 2.94 кН (294 кг) при соотношении 1; 3.00 кН (300 кг) при соотношениях 3–20

• Скорость (мм/с): 40 / 13 / 8 / 6 / 4 / 3 / 3 / 2

Шаг 5 мм

• Номинальная мощность: 2.35 кН (235 кг) при соотношении 1; 3.00 кН (300 кг) при соотношениях 3–20

• Скорость (мм/с): 50 / 17 / 10 / 7 / 5 / 4 / 3 / 3

Шаг 10 мм

• Номинальная мощность: 1.17 кН (117 кг) при соотношении 1; 3.00 кН (300 кг) при соотношениях 3–20

• Скорость (мм/с): 100 / 33 / 20 / 14 / 10 / 8 / 7 / 5

Размеры (по чертежам)

Общие формулы длины (в зависимости от хода, мм)

Дополнительные указания показаны

• Общая высота (чертеж обратной связи): 140 мм

• Ширина основания: 60 мм

• Длина мотора: 88 мм, 117 мм с тормозом (как указано)

Типичные применения

• Автоматизированные устройства, зажимы, толкание/тянущее, позиционирование

• Станции сборки/прессования, требующие программируемой силы &и скорости

• Обработка материалов, механизмы передачи и испытательные стенды

Примечания по заказу

Это промышленный актуатор на основе конфигурации.Пожалуйста, подтвердите ваш ход, целевую нагрузку/тягу, целевую скорость, стиль монтажа, вылет, тип мотора и передаточное отношение с нашей командой перед заказом или сразу после покупки, чтобы гарантировать правильную сборку и совместимость.

Что включено

• 1× RCDrone TDN-055 сервоприводной электрический цилиндр / линейный актуатор (конфигурация по заказу)

Чертеж

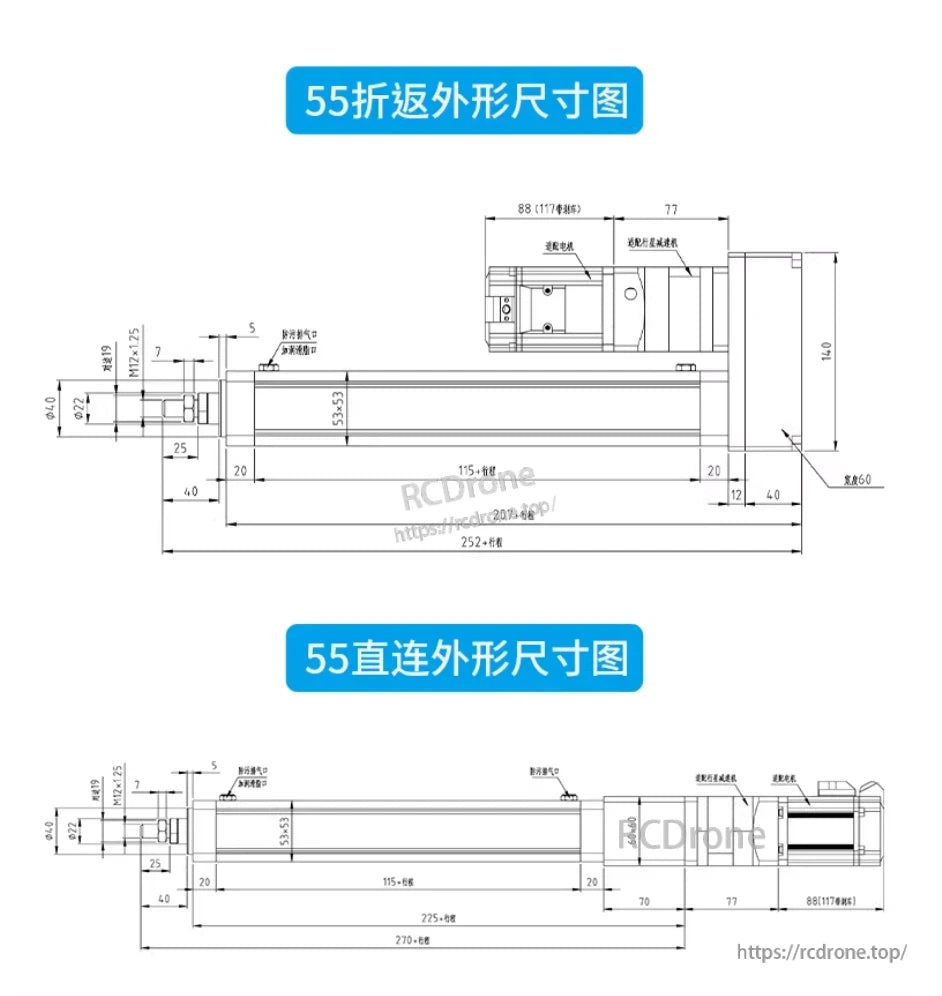

Технические диаграммы показывают размеры линейного актуатора серии 55, включая модели с откидным механизмом и прямым подключением с точными измерениями для сборки.

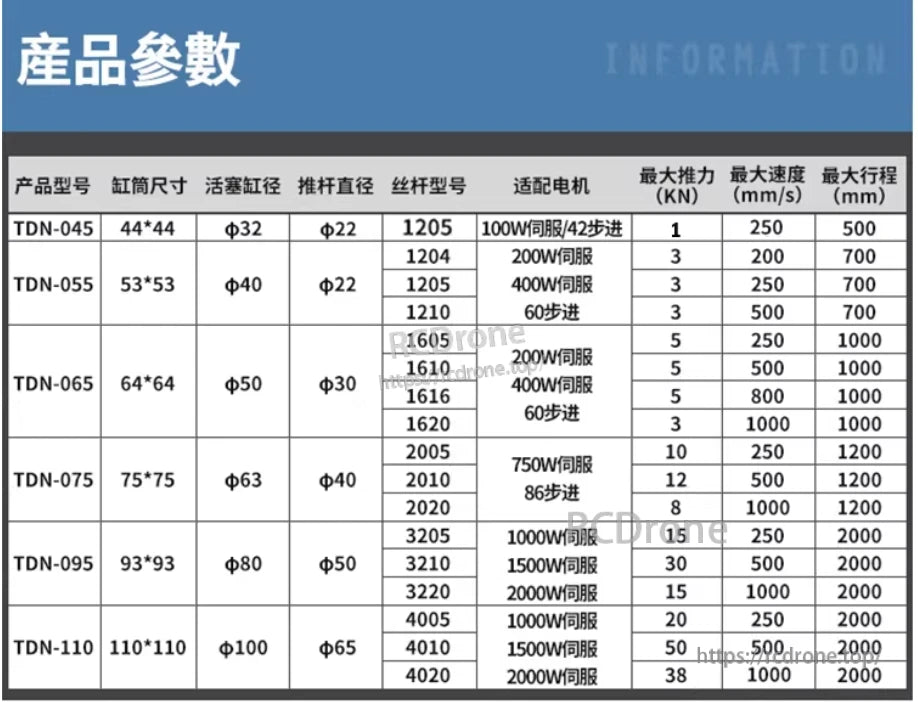

Спецификации сервоприводного линейного актуатора TDN-055: цилиндр 53x53 мм, поршень 40 мм, шток 22 мм. Совместим с сервоприводами 100W/200W/400W или 60-шаговыми моторами. Максимальная тяга 3 кН, скорость до 500 мм/с, ход 700 мм.

Спецификации сервопривода TDN055: длины хода 4мм, 5мм, 10мм; максимальная сила 300кг; мощность мотора 0.4кВт; передаточные отношения 1-20; выходные силы и скорости варьируются в зависимости от передаточного отношения.

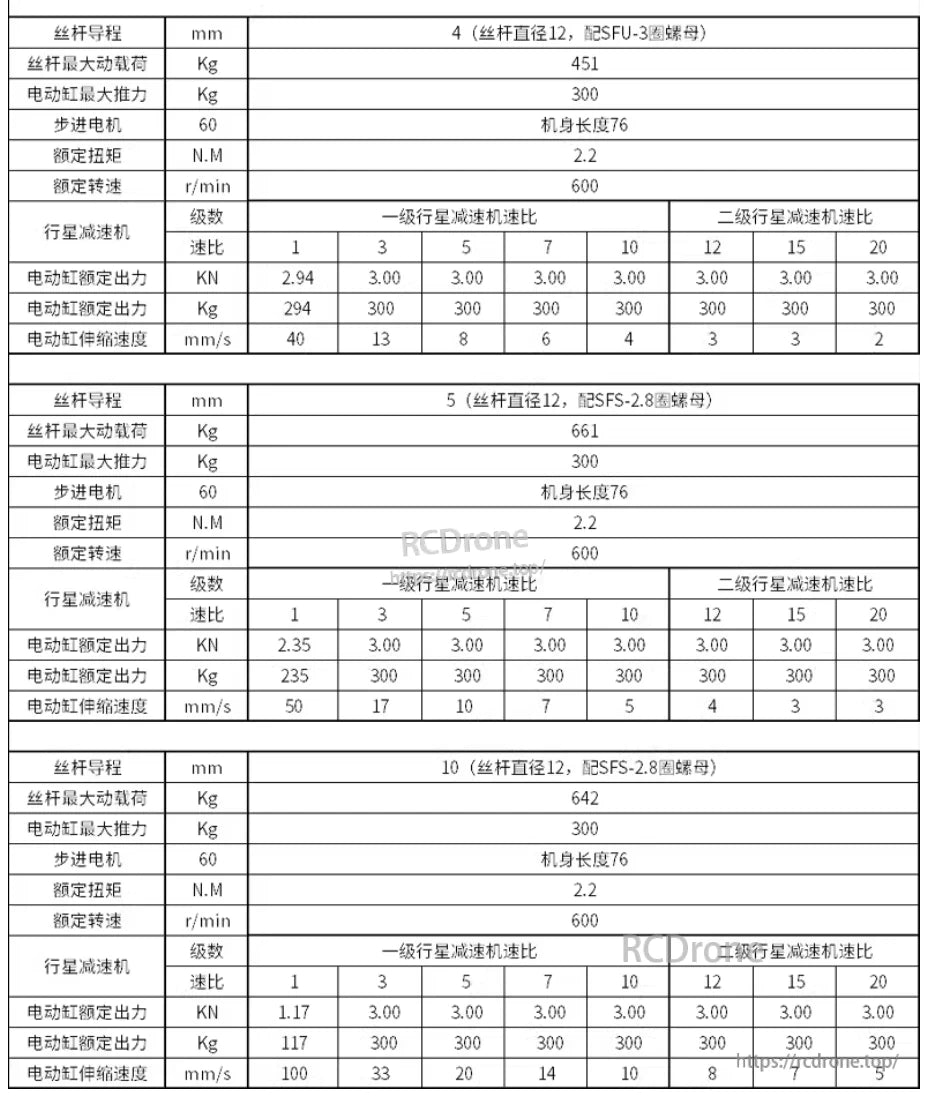

Линейные приводы с винтами 4мм, 5мм и 10мм: максимальная нагрузка, сила, характеристики мотора, крутящий момент, скорость и передаточные отношения планетарного редуктора для различных конфигураций.
