RCDrone TDN-065 Сервоэлектрический цилиндр-линейный актуатор 5кН 500кг, до 1000мм/с, ход 1000мм

Обзор

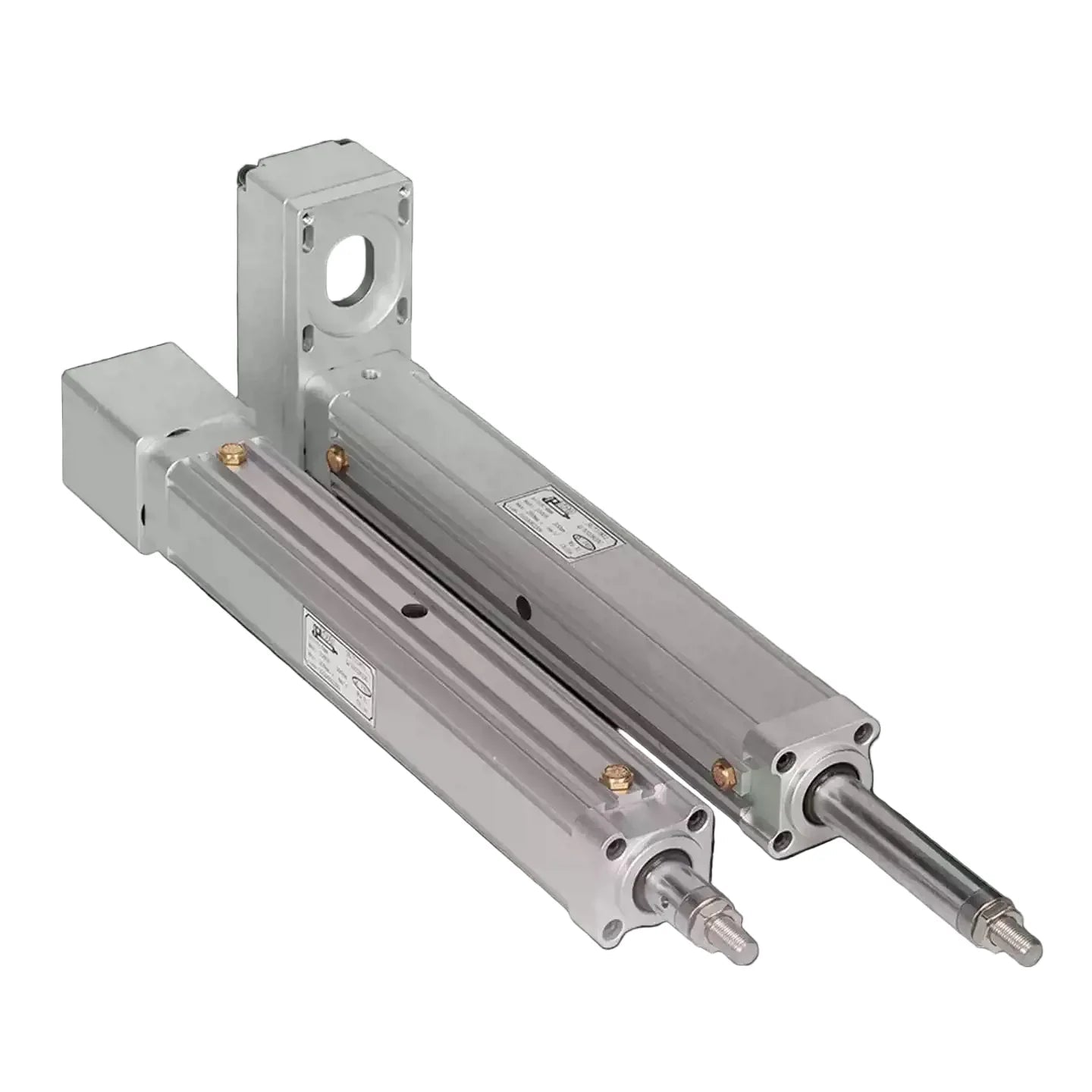

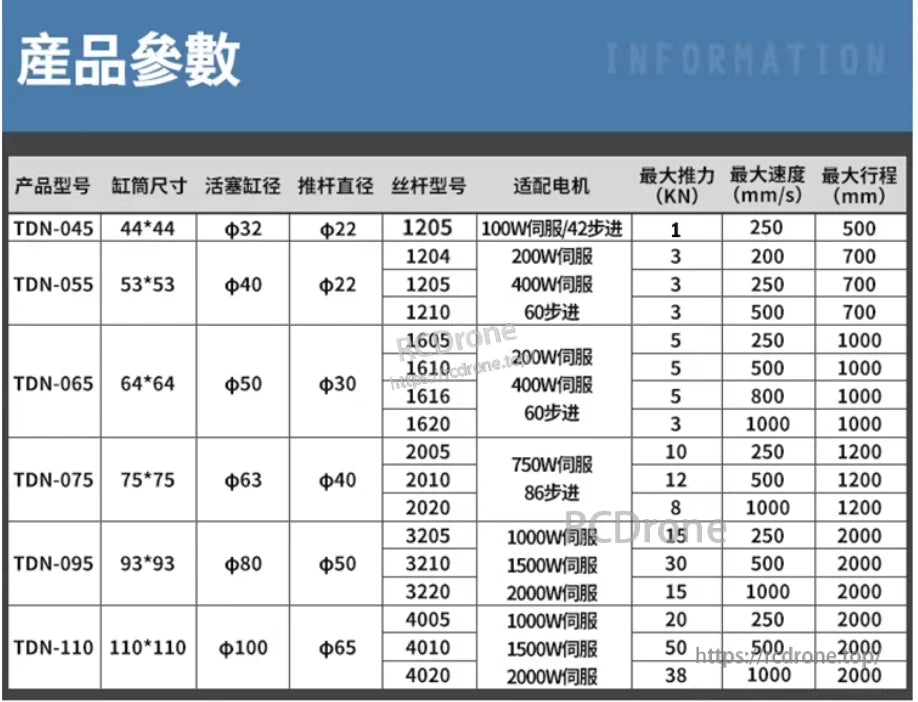

Сервоприводной электрический цилиндр RCDrone TDN-065 - это высоконадежный серво линейный актуатор, предназначенный для высоких усилий и повторяемого движения толкания/тянущего в промышленной автоматизации. Согласно предоставленным спецификациям, TDN-065 имеет корпус 64×64 мм, поршень Ø50 мм и толкатель Ø30 мм, и может быть настроен на максимальное усилие до 5 кН (500 кг), максимальную скорость до 1000 мм/с и ход до 1000 мм в зависимости от выбора шага винта, мотора и передаточного отношения редуктора.

Ключевые особенности

• Платформа серии 65 с высокой производительностью для сложных задач автоматизации

• Планетарный редуктор с выбором передаточных отношений для настройки силы/скорости

• Опции шарикового винта с несколькими конфигурациями винта/шага

• Разработан для программируемого движения: управляемая позиция, скорость и сила

• Подходит для интеграции с сервоприводами/шаговыми системами и промышленными шкафами управления

Основные характеристики

Выбор тяги &и скорости (из таблиц)

Таблицы выбора содержат 0.4 кВт сервопривод (3000 об/мин, 1.27 Н·м) и шаговый двигатель размером 60 (600 об/мин, 2.2 Н·м) с передаточными отношениями редуктора 1 / 3 / 5 / 7 / 10 / 12 / 15 / 20.

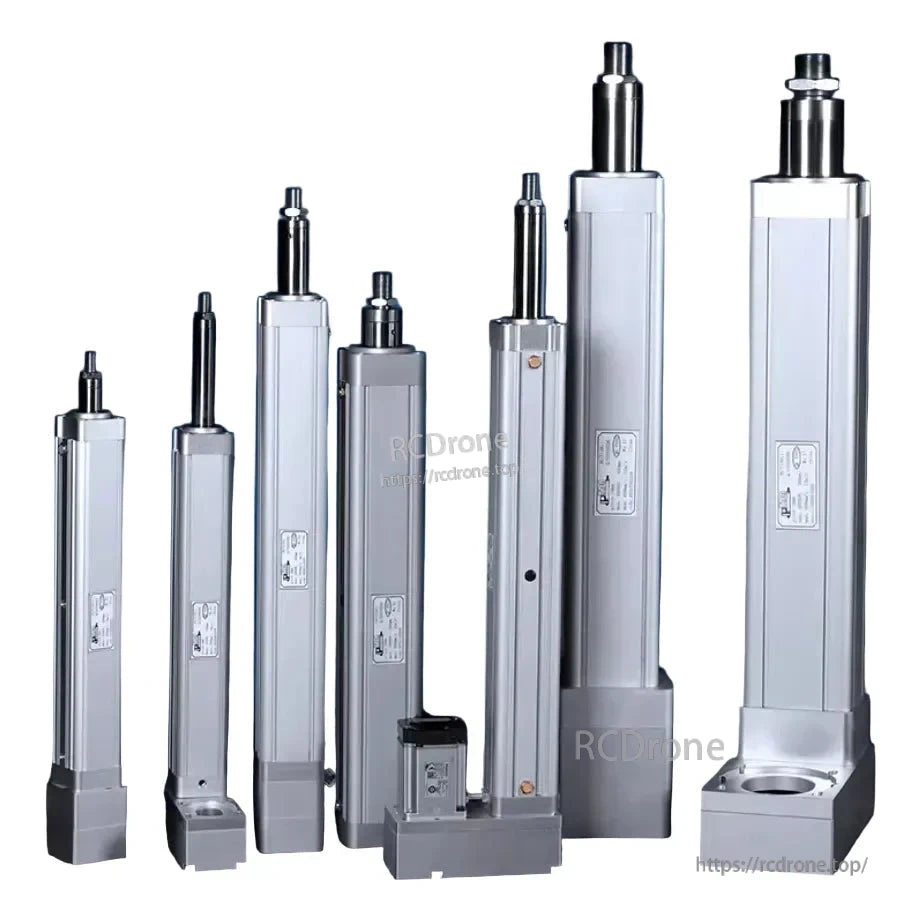

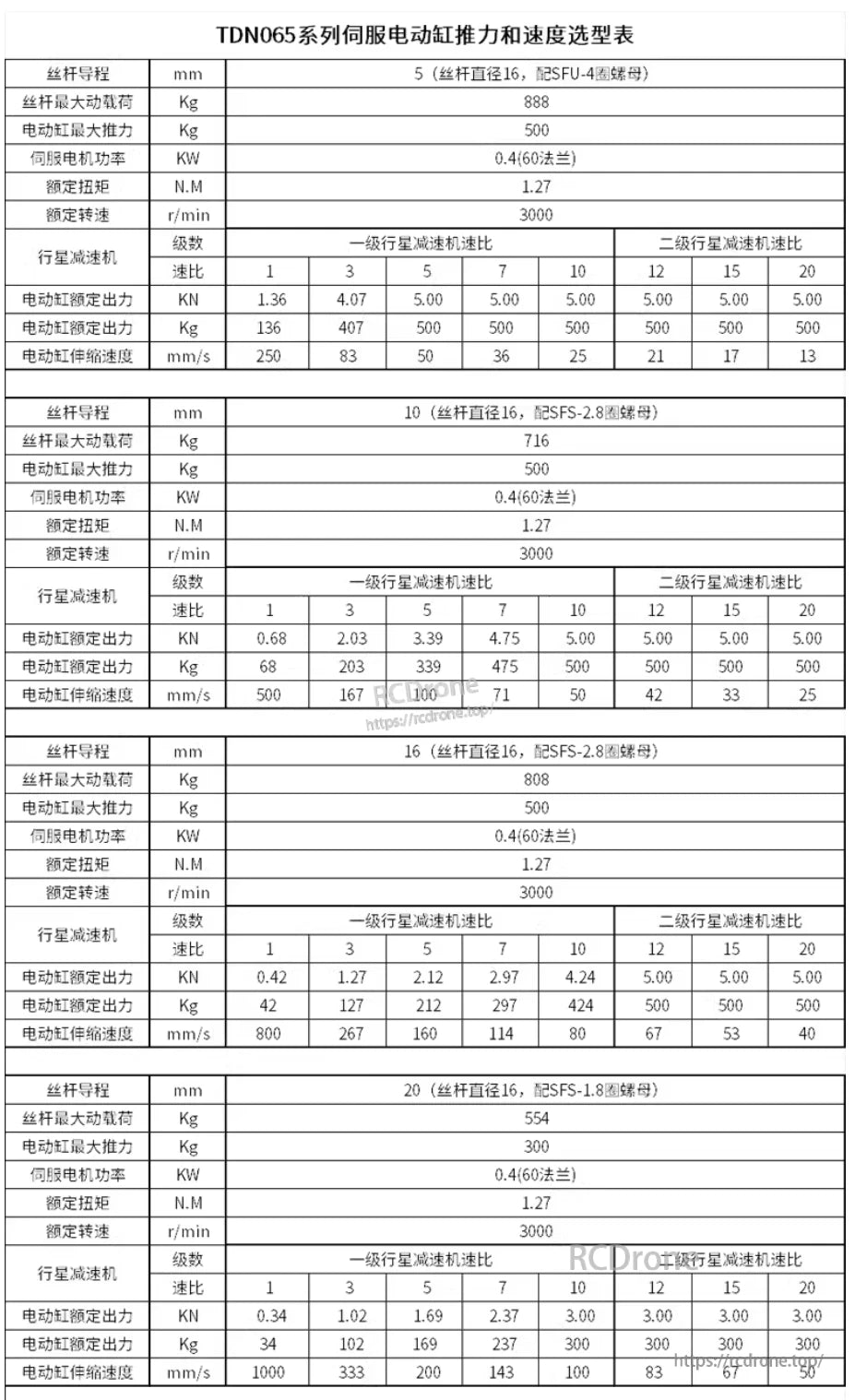

Конфигурация сервопривода (0.4 кВт, 3000 об/мин)

Шаг 5 (винт Ø16, гайка SFU-4)

• Номинальная мощность (кН): 1.36 / 4.07 / 5.00 / 5.00 / 5.00 / 5.00 / 5.00 / 5.00

• Скорость (мм/с): 250 / 83 / 50 / 36 / 25 / 21 / 17 / 13

Шаг 10 (винт Ø16, гайка SFS-2.8)

• Номинальная мощность (кН): 0.68 / 2.03 / 3.39 / 4.75 / 5.00 / 5.00 / 5.00 / 5.00

• Скорость (мм/с): 500 / 167 / 100 / 71 / 50 / 42 / 33 / 25

Шаг 16 (винт Ø16, гайка SFS-2.8)

• Номинальная мощность (кН): 0.42 / 1.27 / 2.12 / 2.97 / 4.24 / 5.00 / 5.00 / 5.00

• Скорость (мм/с): 800 / 267 / 160 / 114 / 80 / 67 / 53 / 40

Шаг 20 (винт Ø16, гайка SFS-1.8)

• Максимальное усилие: 300 кг

• Номинальная мощность (кН): 0.34 / 1.02 / 1.69 / 2.37 / 3.00 / 3.00 / 3.00 / 3.00

• Скорость (мм/с): 1000 / 333 / 200 / 143 / 100 / 83 / 67 / 50

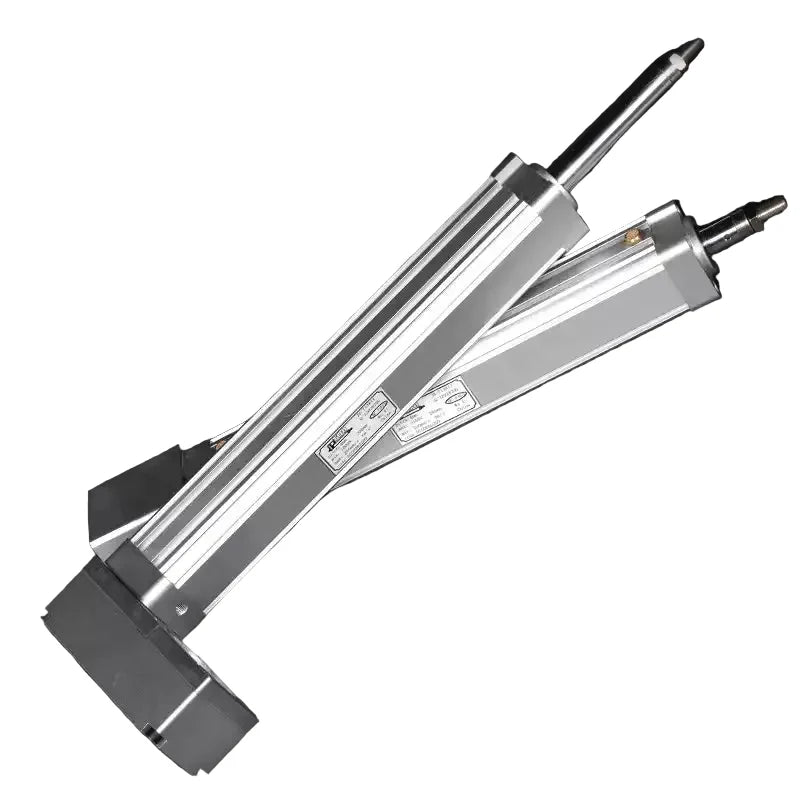

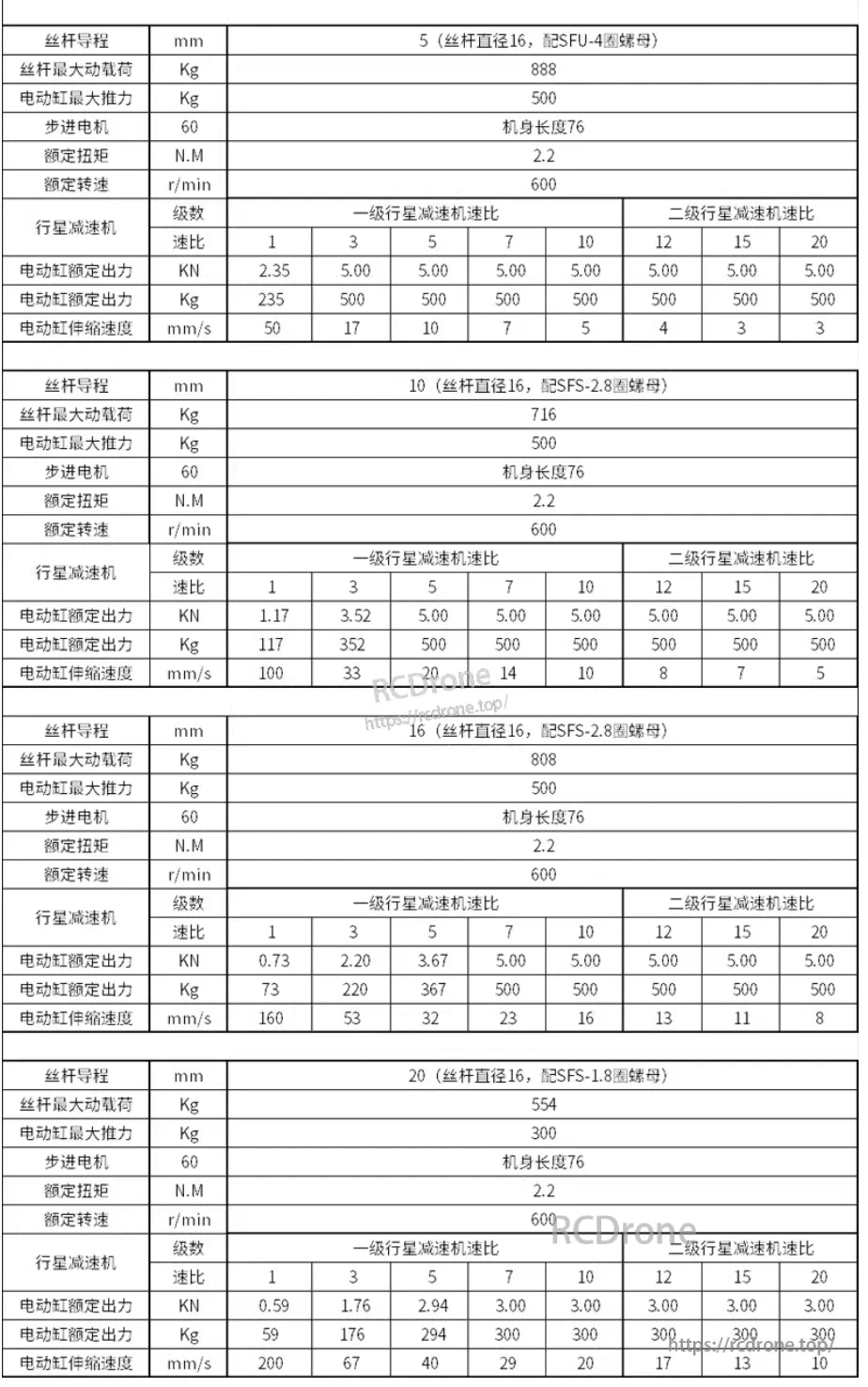

Конфигурация шагового двигателя (размер 60, 600 об/мин)

Шаг 5

• Номинальная мощность (кН): 2.35 / 5.00 / 5.00 / 5.00 / 5.00 / 5.00 / 5.00 / 5.00

• Скорость (мм/с): 50 / 17 / 10 / 7 / 5 / 4 / 3 / 3

Шаг 10

• Номинальная мощность (кН): 1.17 / 3.52 / 5.00 / 5.00 / 5.00 / 5.00 / 5.00 / 5.0000

• Скорость (мм/с): 100 / 33 / 20 / 14 / 10 / 8 / 7 / 5

Шаг 16

• Номинальная мощность (кН): 0.73 / 2.20 / 3.67 / 5.00 / 5.00 / 5.00 / 5.00 / 5.00

• Скорость (мм/с): 160 / 53 / 32 / 23 / 16 / 13 / 11 / 8

Шаг 20

• Номинальная мощность (кН): 0.59 / 1.76 / 2.94 / 3.00 / 3.00 / 3.00 / 3.00 / 3.00

• Скорость (мм/с): 200 / 67 / 40 / 29 / 20 / 17 / 13 / 10

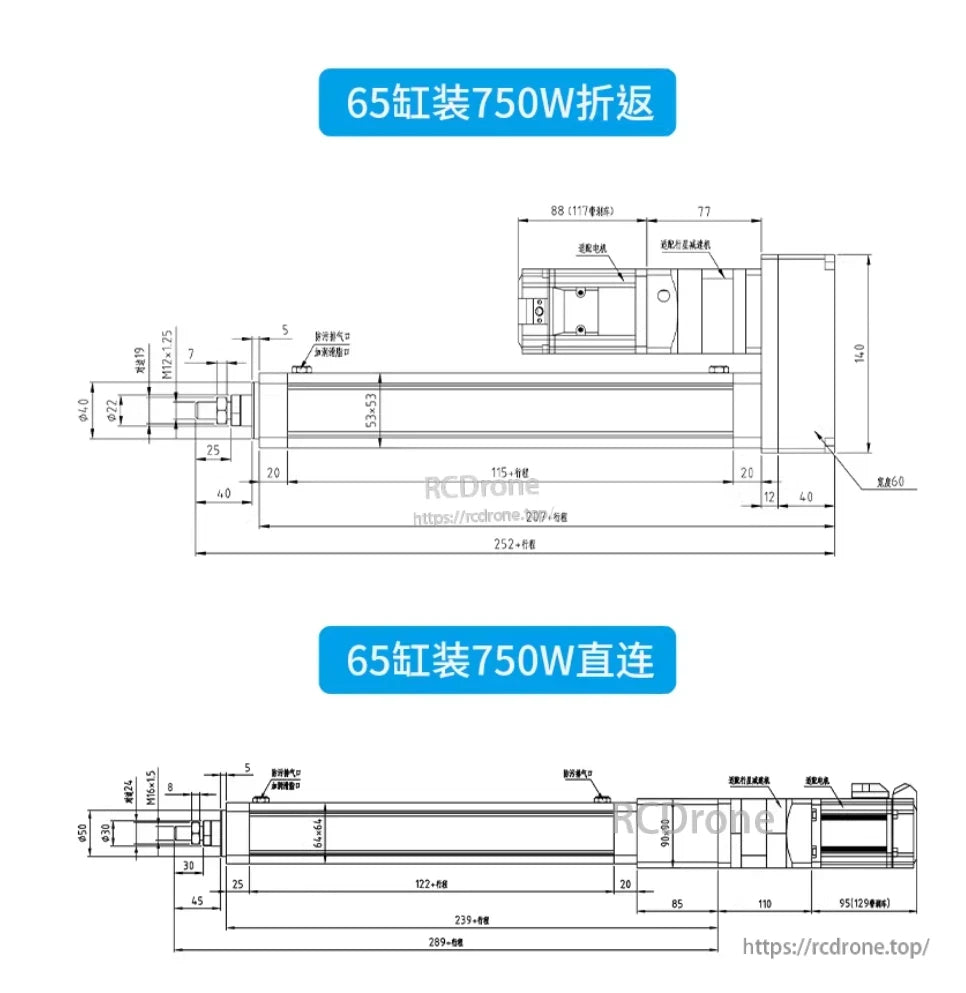

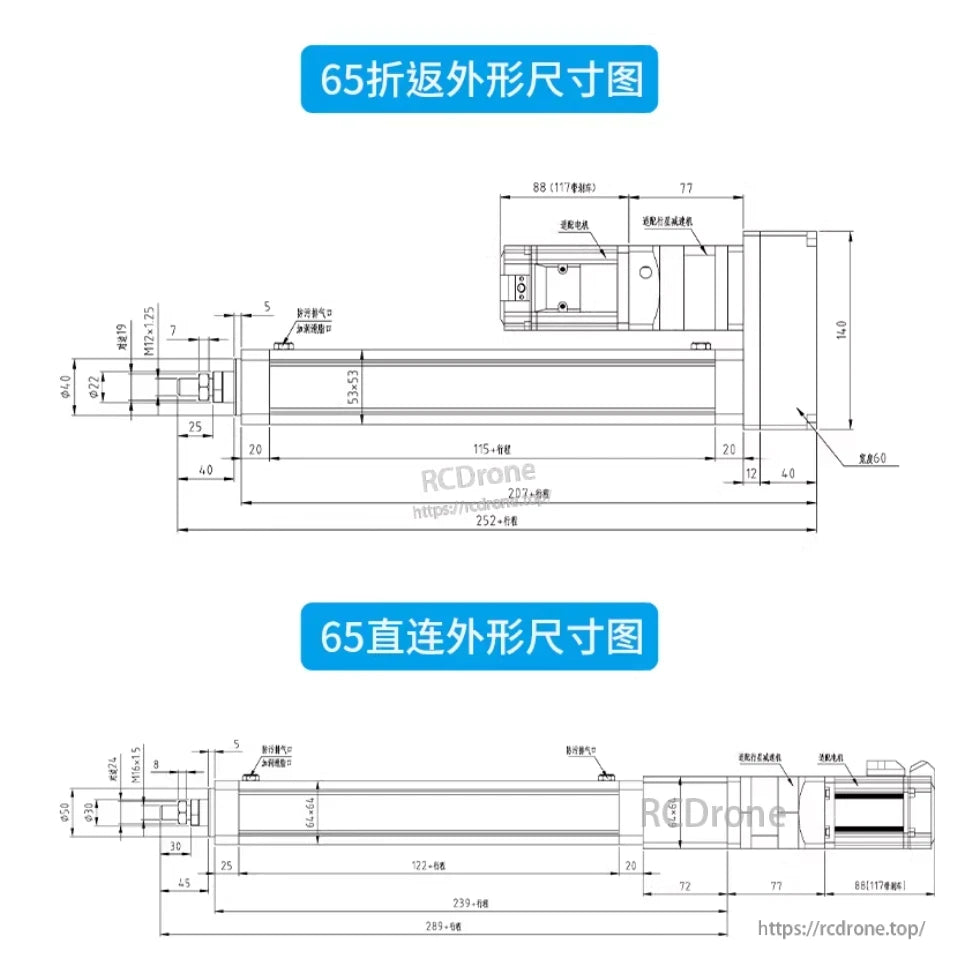

Размеры (по предоставленному чертежу)

Комплект чертежей включает в себя прямосоединённую компоновку для платформы 65 (показывающую Ø50 / Ø30 передний сечении и M16×1.5 резьбу на конце штока).Зависимые от нажатия клавиш длины вызовов показаны:

• 122 + ход (мм)

• 239 + ход (мм)

• 289 + ход (мм)

Типичные применения

• Прессование, зажим, толкание/тянущее действие и точное позиционирование

• Автоматизированные приспособления, шаблоны и механизмы передачи

• Промышленные испытательные стенды, требующие повторяемого линейного движения

• Обновления оборудования, заменяющие пневматические цилиндры, где требуется программируемое движение

Примечания по заказу

Это промышленный актуатор на основе конфигурации.Чтобы избежать несоответствий, пожалуйста, подтвердите ваш ход, целевую тягу, целевую скорость, шаг винта, тип мотора и передаточное отношение редуктора с нашей командой перед заказом или сразу после покупки.
Контакт: support@rcdrone.top

Что включено

• 1× RCDrone TDN-065 Серво Электрический Цилиндр / Линейный Актуатор (конфигурация по заказу)
