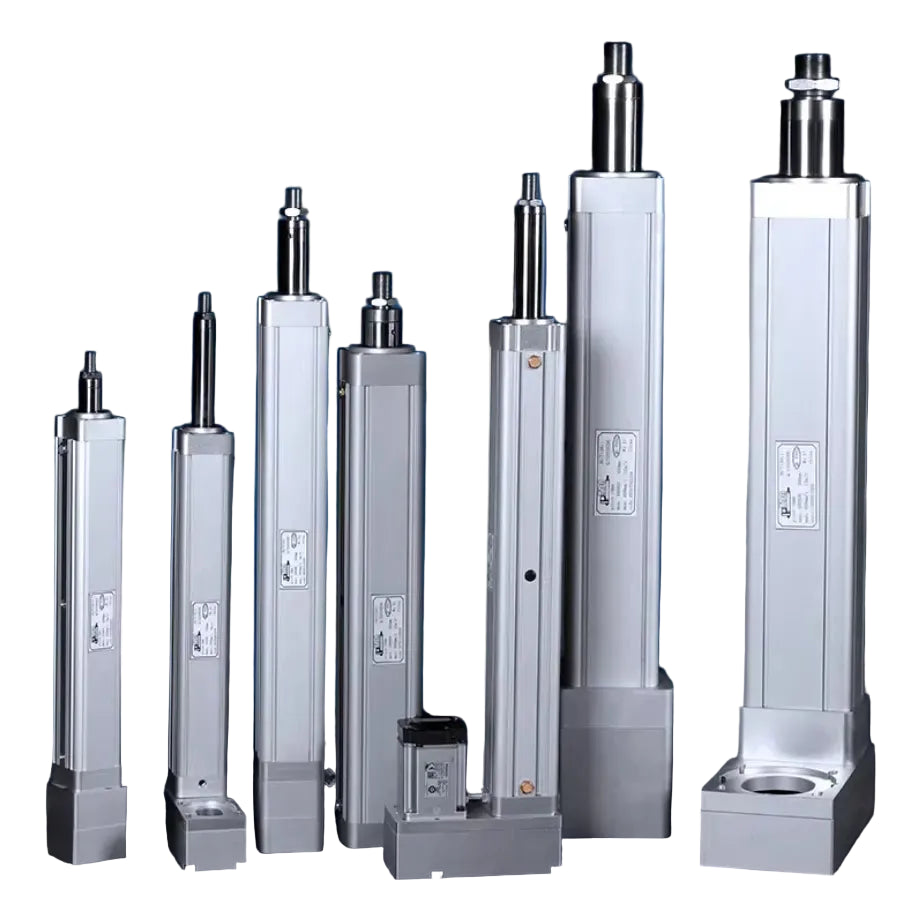

Сервопривод RCDrone TDN045, электрический цилиндр, линейный актуатор 0-100 кг, шариковый винт, планетарная передача, серия 45

Ключевые особенности

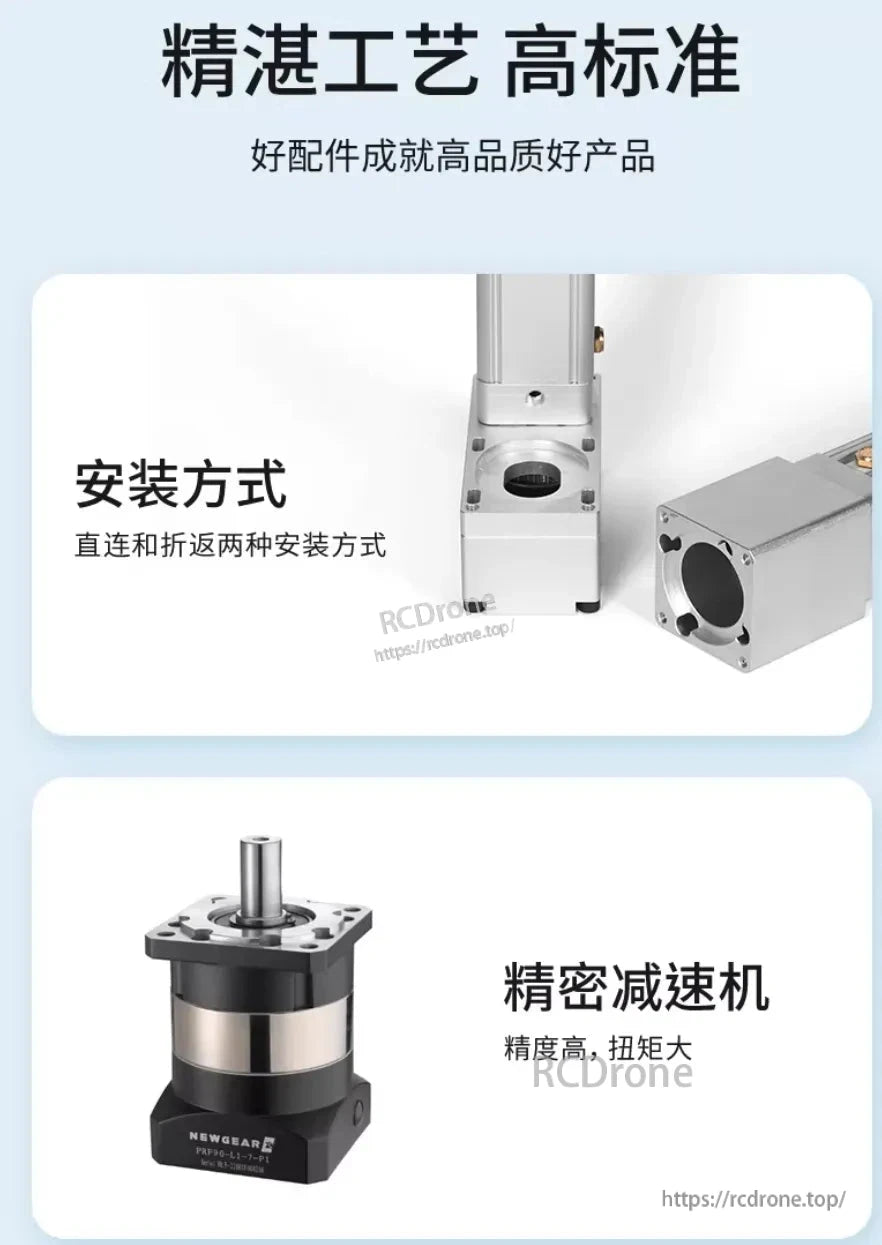

• Два стиля установки: Прямое соединение и 45° складной

• Прецизионный планетарный редуктор: высокая точность и более высокий крутящий момент

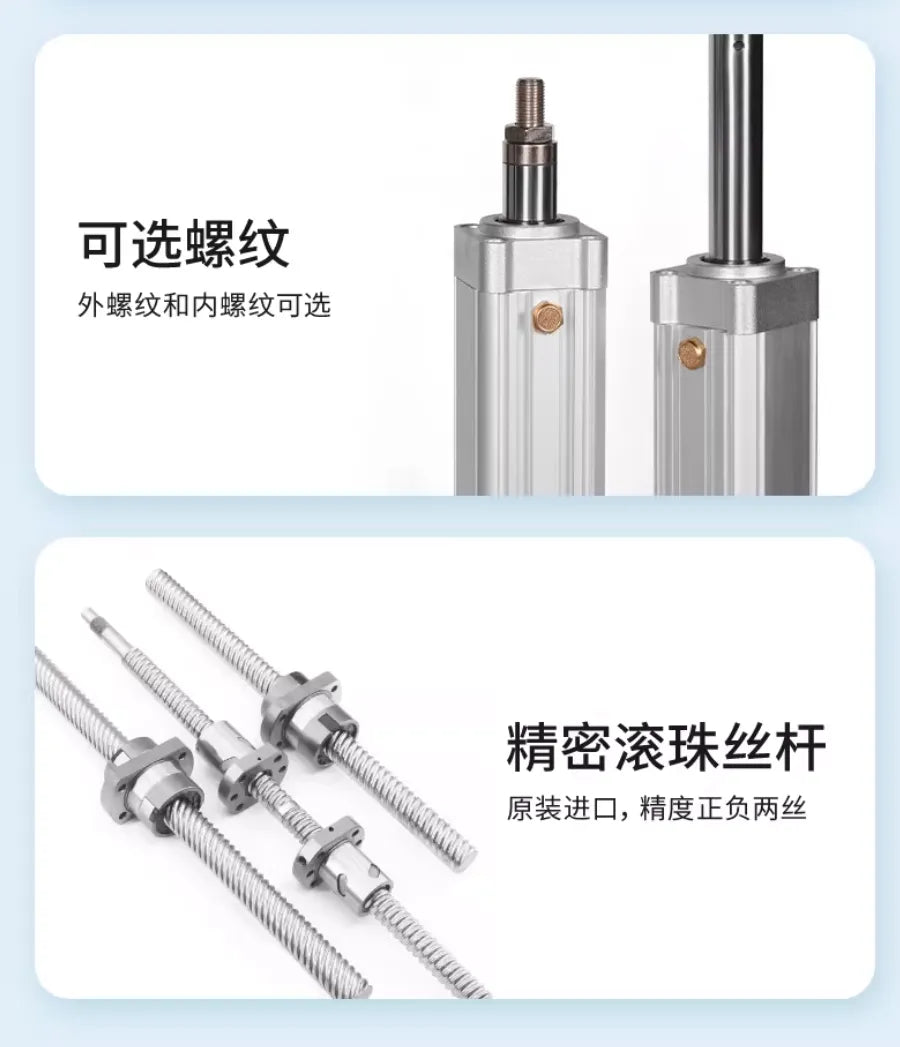

• Прецизионный шариковый винт: описывается как импортный, с ±2 “si” точностью (±0.02 мм) в материалах

• Варианты резьбы на конце штока: внешняя резьба или внутренняя резьба

• Несколько вариантов привода: серводвигатель или шаговый двигатель с настраиваемыми передаточными отношениями

Технические характеристики (из предоставленных изображений)

Опции двигателя &и редуктора (из таблиц выбора)

Номинальная мощность &и выбор скорости (из предоставленных таблиц)

Шаг 4 мм (Ø12 винт)

• Максимальная динамическая нагрузка: 451 кг

• Максимальное усилие: 100 кг (заголовок таблицы)

Серво 3000 об/мин – Скорость (мм/с) по передаточному отношению

Рейтинг выходной мощности (примеры)

• Сервопривод 0.1 кВт: 0.43 кН / 43 кг при соотношении 1; 1.00 кН / 100 кг при соотношениях 3–20

• Сервопривод 0.4 кВт: 1.00 кН / 100 кг при соотношениях 1–20

Шаговый двигатель 600 об/мин – Скорость (мм/с) по соотношению

Свинец 5 мм (винт Ø12)

• Максимальная динамическая нагрузка: 661 кг

• Максимальный толчок: 300 кг (заголовок таблицы)

Сервопривод 3000 об/мин – Скорость (мм/с) по соотношению

Указанная выходная мощность (примеры)

• Сервопривод 0.1 кВт: 0.34 кН / 34 кг при соотношении 1; 1.00 кН / 100 кг при соотношениях 3–20

• Сервопривод 0.4 кВт: 1.00 кН / 100 кг при соотношениях 1–20

Шаговый двигатель 600 об/мин – Скорость (мм/с) по соотношению

Размеры (по чертежам)

Интерфейс конца штока (показан)

• Резьба: M12×1.25

• Диаметр штока: 19 мм

• Диаметры, показанные у передней части: Ø22, Ø32

• Ключевые передние смещения показаны: 45.5 мм, 25 мм, 20 мм

• Детали задней/базовой части показаны на чертеже с откидной частью: 12 мм, 40 мм, ширина основания 60 мм

• Черчёж с откидной частью показывает общую высоту: 140 мм

Формула общей длины (в зависимости от хода, мм)

Типичные применения

• Автоматизированные устройства, зажимы, толкание/тянущее движение и позиционирование

• Прессование, сборка, подача, передача и вспомогательные оси для захвата и размещения

• Испытательные стенды, требующие повторяемого линейного движения

• Модернизация оборудования с заменой пневматических цилиндров, где требуется программируемое движение

Настройка &и поддержка

Нужен конкретный ход, передаточное отношение, тип мотора или конец резьбы для вашего проекта? Свяжитесь с support@rcdrone.top с вашими требованиями к нагрузке, скорости и ходу.

Что включено

• 1× RCDrone TDN045 Серво Электрический Цилиндр / Линейный Актuator (прямой или 45° складной конфигурации, на заказ)

Примечание:

Это профессиональный серво электрический цилиндр на основе конфигурации. Пожалуйста, подтвердите ваши требования к ходу, нагрузке/тяге, скорости, стилю монтажа и соотношению мотор/редуктор с нашей командой перед заказом (или сразу после покупки), чтобы обеспечить правильную сборку и совместимость.

Размер

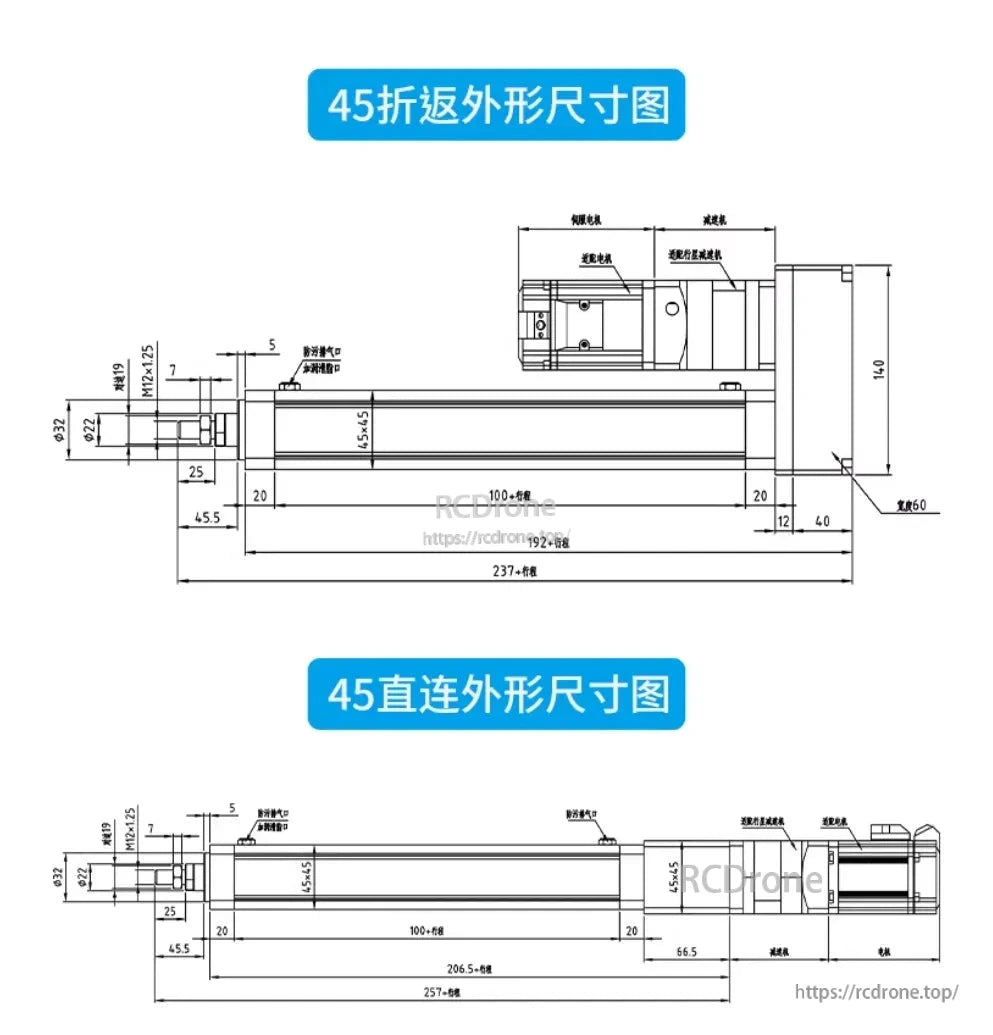

Технические диаграммы показывают размеры серво с возвратом на 45 градусов и прямым подключением, с измерениями для механической интеграции и спецификациями сборки.

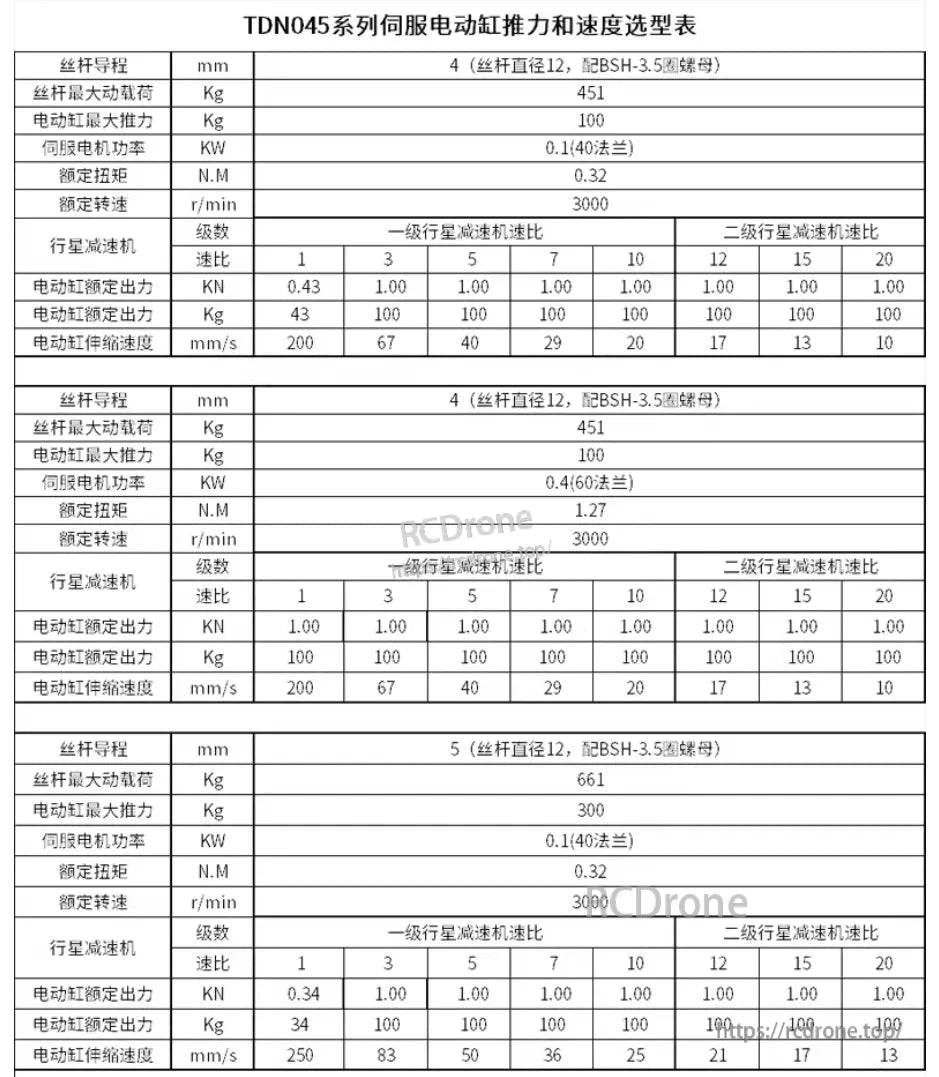

Таблица выбора для сервопривода TDN045 с электрическим цилиндром, показывающая шаг штока, максимальную нагрузку, усилие, мощность мотора, крутящий момент, скорость и передаточные отношения планетарного редуктора в различных конфигурациях.

Технические характеристики моделей сервоприводов с различными винтами, грузоподъемностью, типами моторов, крутящим моментом, скоростью и передаточными отношениями планетарного редуктора. Ключевые данные включают максимальную динамическую нагрузку, усилие, об/мин и скорости хода в различных конфигурациях.
