Бесколлекторный мотор OddityRC Spinnybois 1405 3200KV (6S) / 4800KV (4S) - 14x5мм 9N12P

Обзор

OddityRC мотор Spinnybois 1405 доступен в двух вариантах KV (3200KV и 4800KV) и построен на статоре размером 14мм x 5мм (9N12P). Основные особенности дизайна включают оптимизированную магнитную цепь для мощного, линейного отклика на газ и структуру ротора, предназначенную для эффективного рассеивания тепла во время полетов высокой интенсивности.

Выбор опций

• KV: 3200KV 6S
• KV: 4800KV 4S

Ключевые особенности

• Оптимизированный дизайн магнитной цепи для отличной эффективности и мощности
• Промышленный дизайн ротора для эффективного рассеивания тепла
• Корпус ротора из авиационного алюминия
• Основание из авиационного алюминиевого сплава
• Вал SUS420F
• Подшипник NMB
• Арочный магнит N55H / Синтерованный магнит NdFeB 55H
• 0.2мм ультратонкое кремниевое стальное железное ядро
• Класс C, 220°C эмалированная проволока (220°C высокотемпературная эмалированная проволока)

Спецификации

Общие (1405)

1405-3200KV

1405-4800KV

Чертеж продукта (1405)

Нагрузочная производительность (тестовые образцы)

1405-3200KV (Модель: P 1405 3200KV; Пропеллер: CF D63-3B; Напряжение: 24.0V)

1405-4800KV (Модель: P 1405 4800KV; Пропеллер: CF D63-3B; Напряжение: 16.0V)

Для вопросов по продукту или поддержки настройки, свяжитесь с https://rcdrone.top/ или отправьте электронное письмо на support@rcdrone.top.

Детали

Выберите между 3200KV и 4800KV, чтобы соответствовать вашей настройке 4S или 6S и предпочтительной нагрузке на пропеллер.

Оптимизированная магнитная цепь разработана для эффективной передачи энергии и плавного, линейного ощущения дросселя.

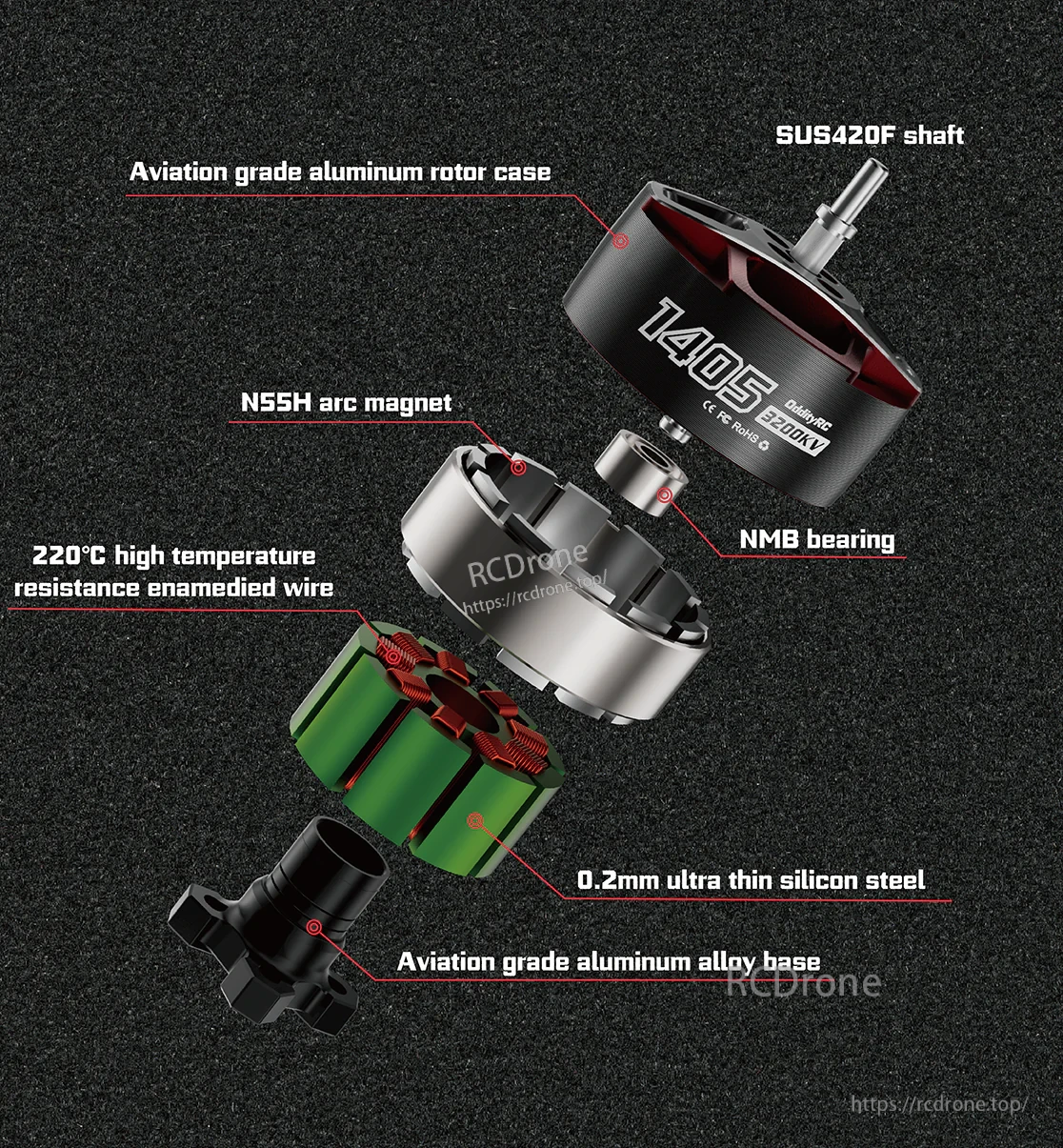

Выбор материалов сосредоточен на прочности и эффективности, от алюминиевого ротора и основания до вала SUS420F и подшипника NMB.

Структура ротора в индустриальном стиле разработана для эффективного отвода тепла во время полетов высокой интенсивности.

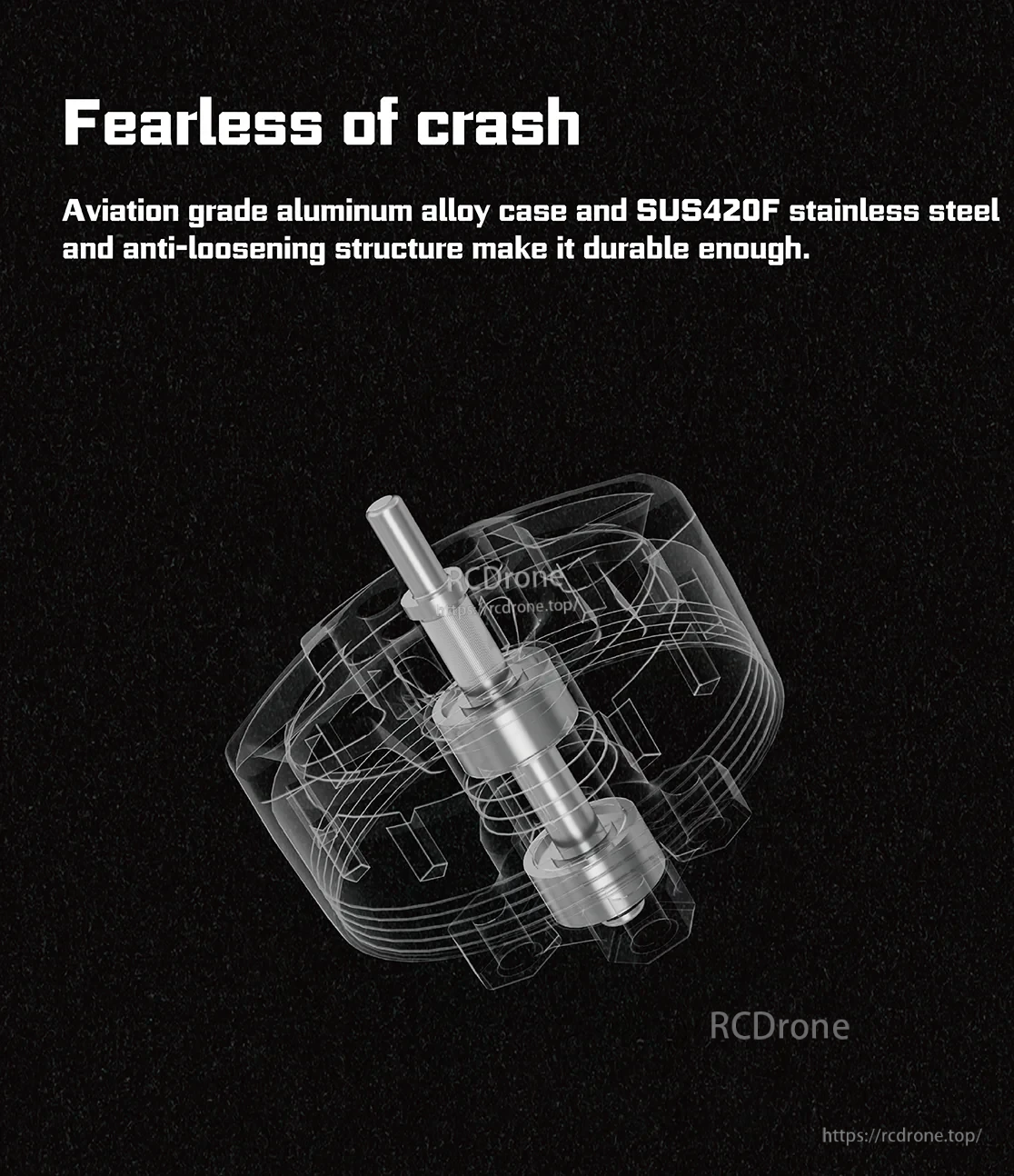

Жесткий корпус из алюминиевого сплава и структура против ослабления помогают мотору выдерживать жесткое использование и удары.

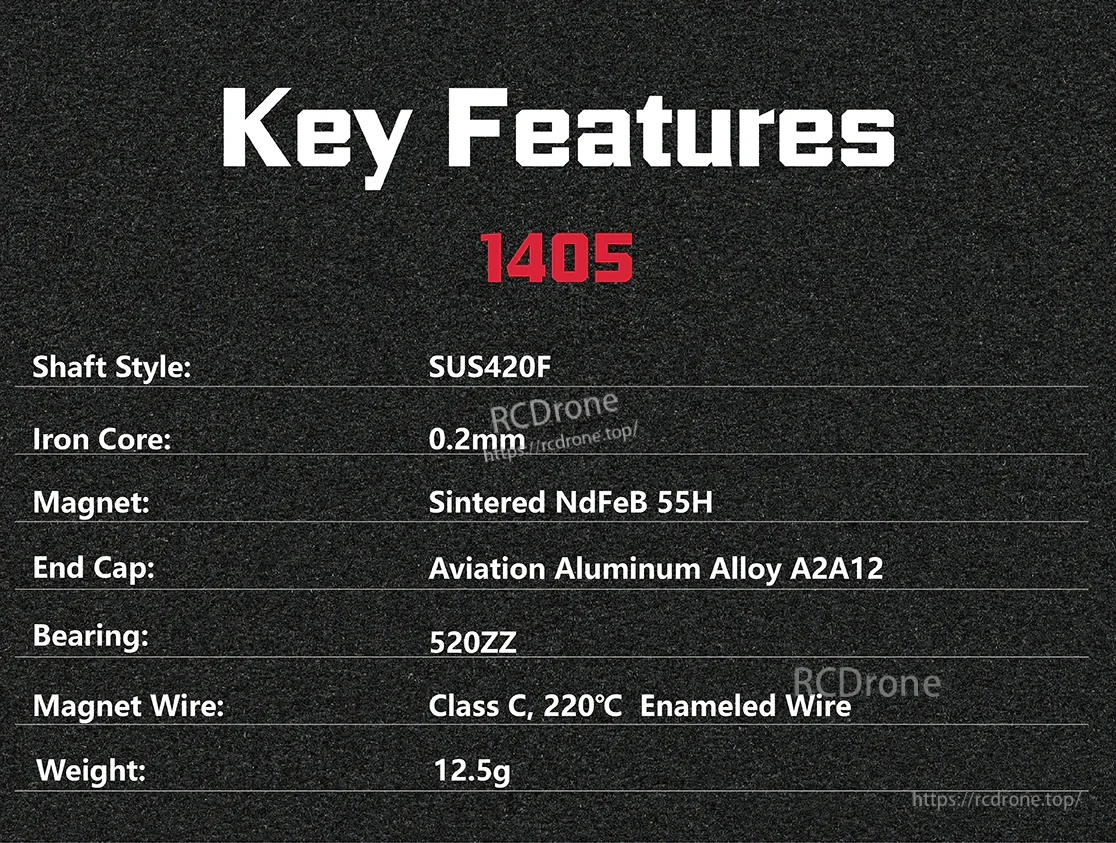

Основные детали конструкции включают сердечник из железа толщиной 0,2 мм и подшипник 520ZZ, с указанным весом 12,5 г.

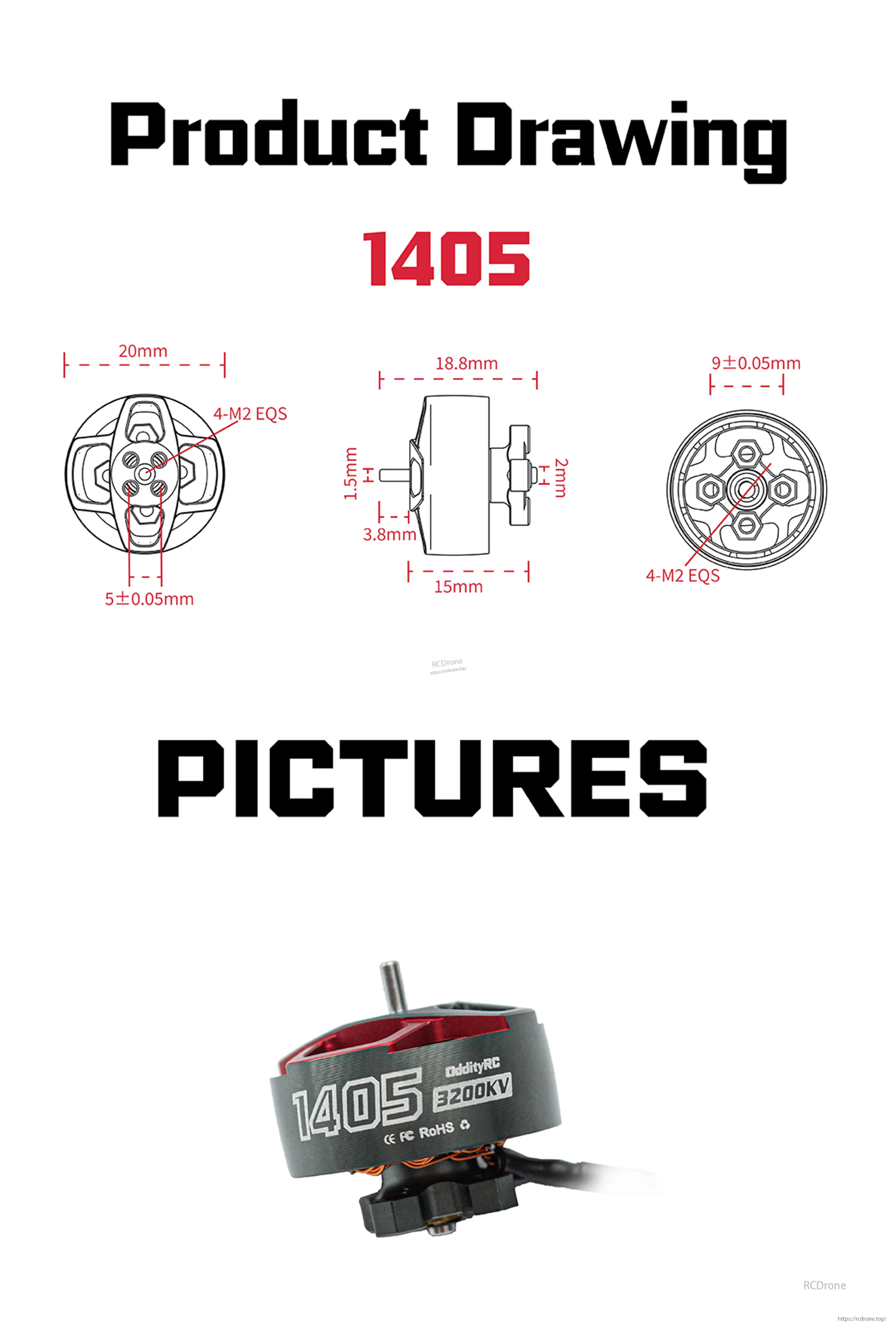

Детали монтажа и размеров предоставлены для установки в раму, включая монтажный шаблон 4×M2.

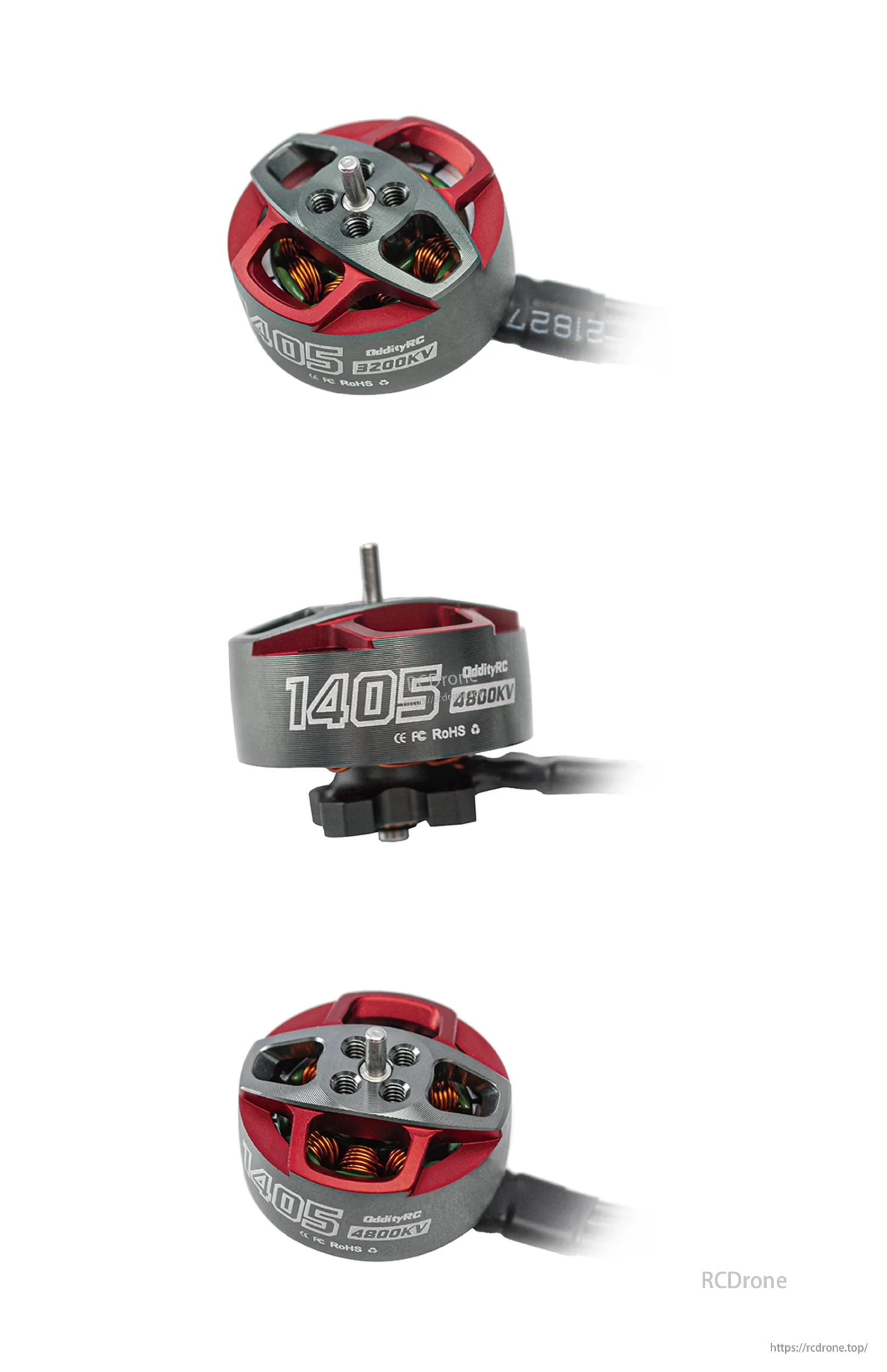

Обе опции KV имеют одинаковый форм-фактор 1405 и отличаются одинаковым открытым стилем ротора для улучшения воздушного потока.

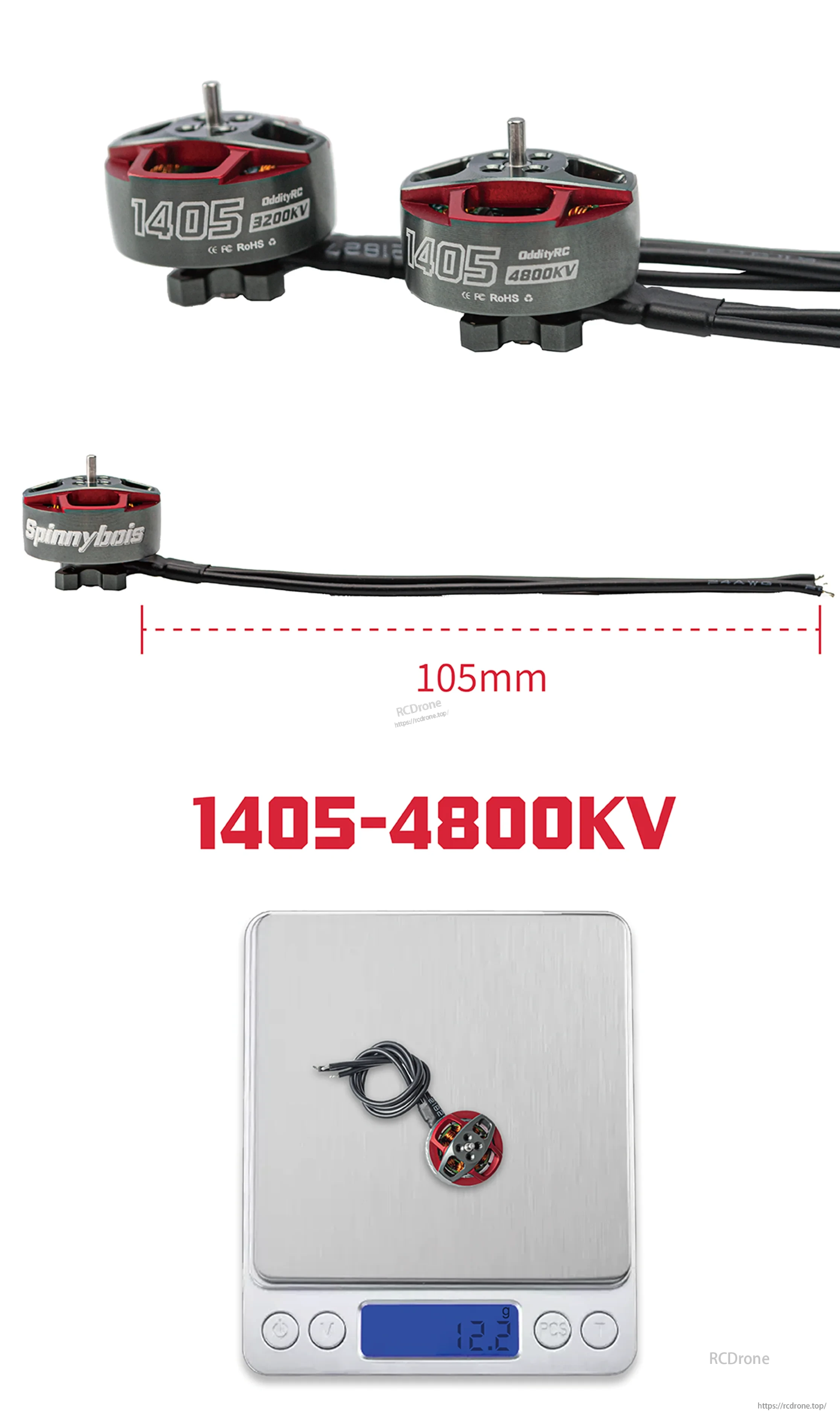

Длина провода составляет 105 мм, а вес образца, отображаемый на весах, составляет 12,2 г.

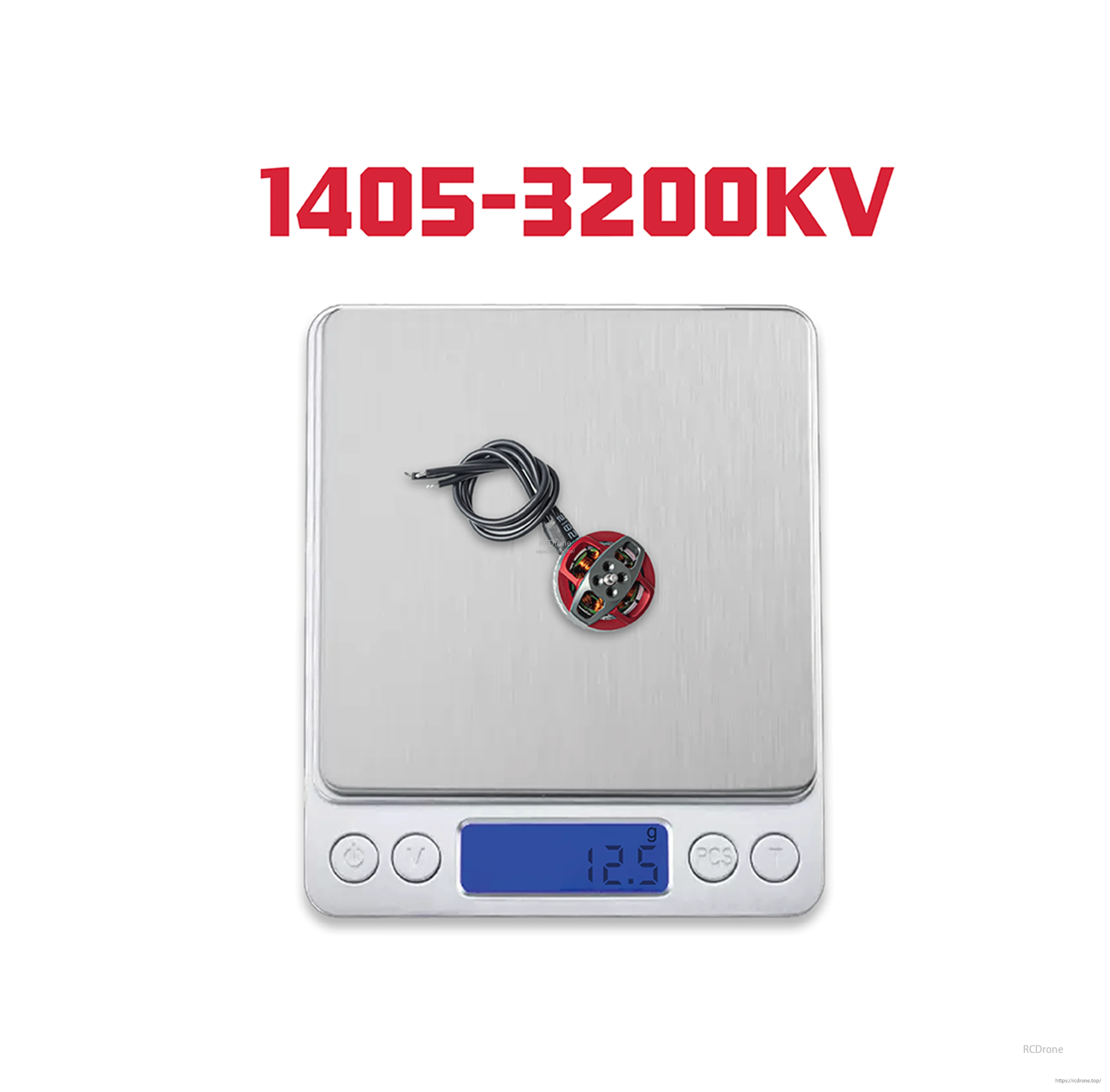

Образец мотора 1405-3200KV показан на весах с отображаемым весом 12,5 г.

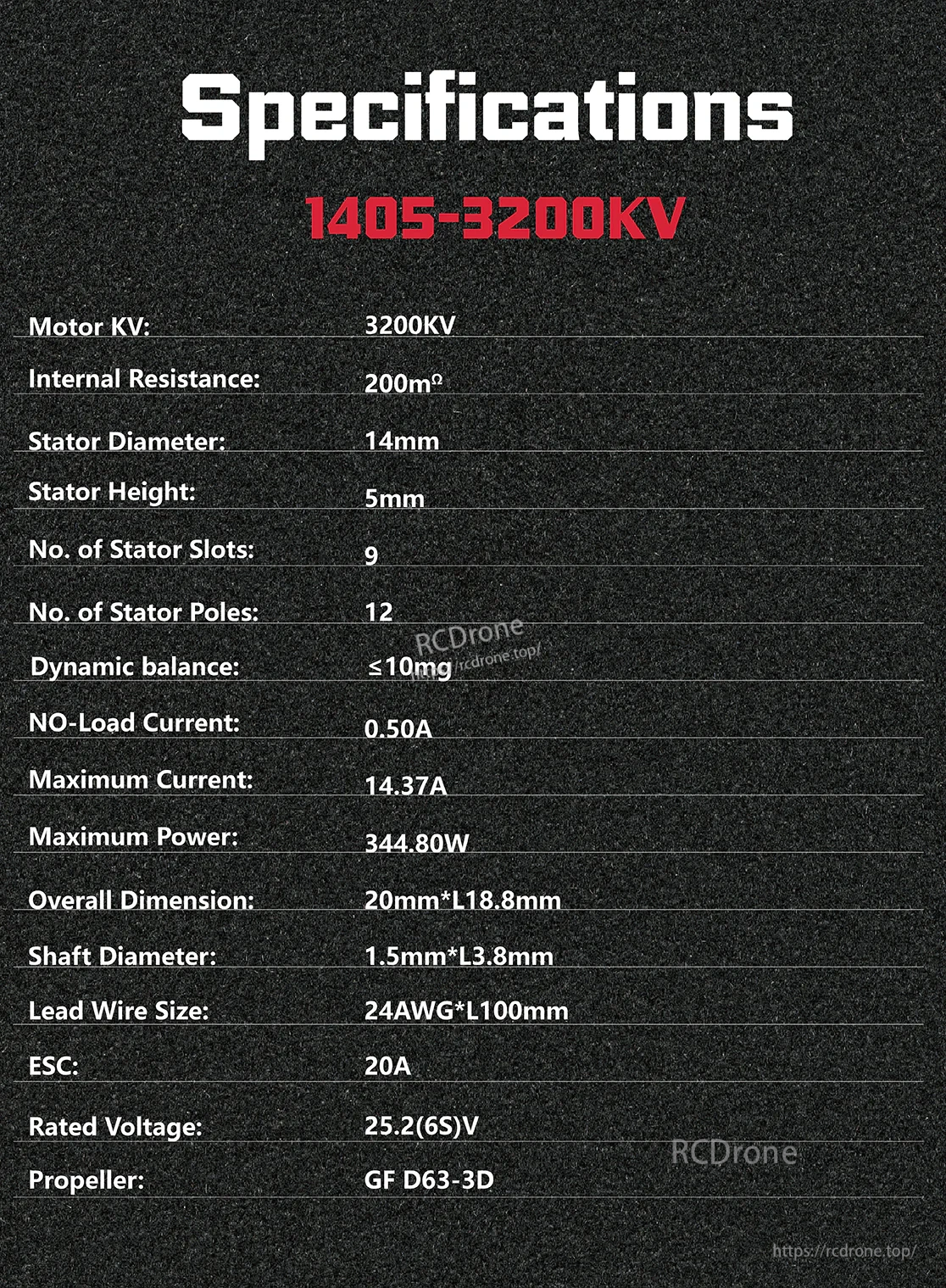

Полные электрические и механические характеристики 1405-3200KV перечислены для планирования сборки и выбора ESC.

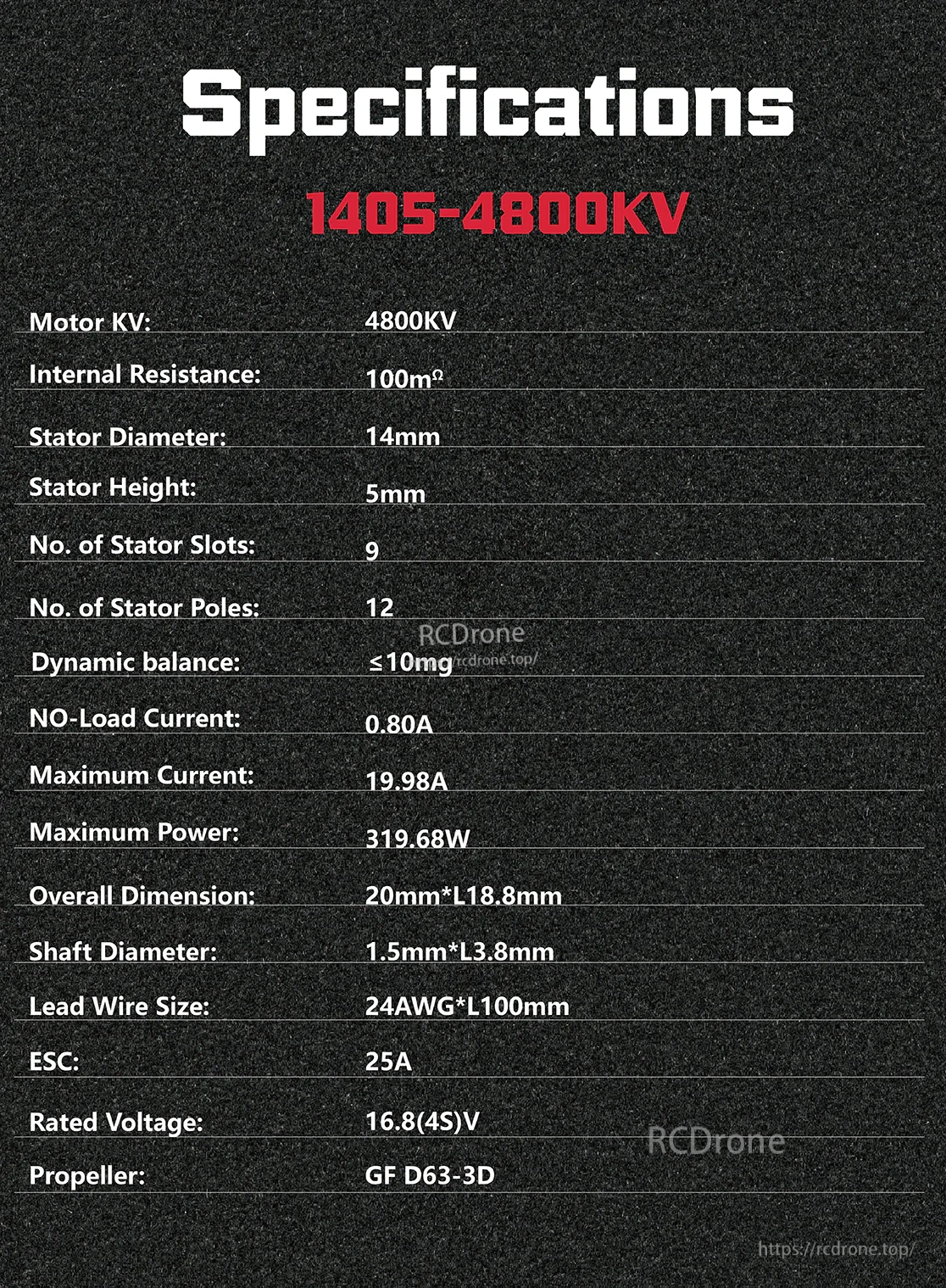

Таблица характеристик 1405-4800KV включает номинальное напряжение и рекомендуемый ESC ток для 4S конфигураций.

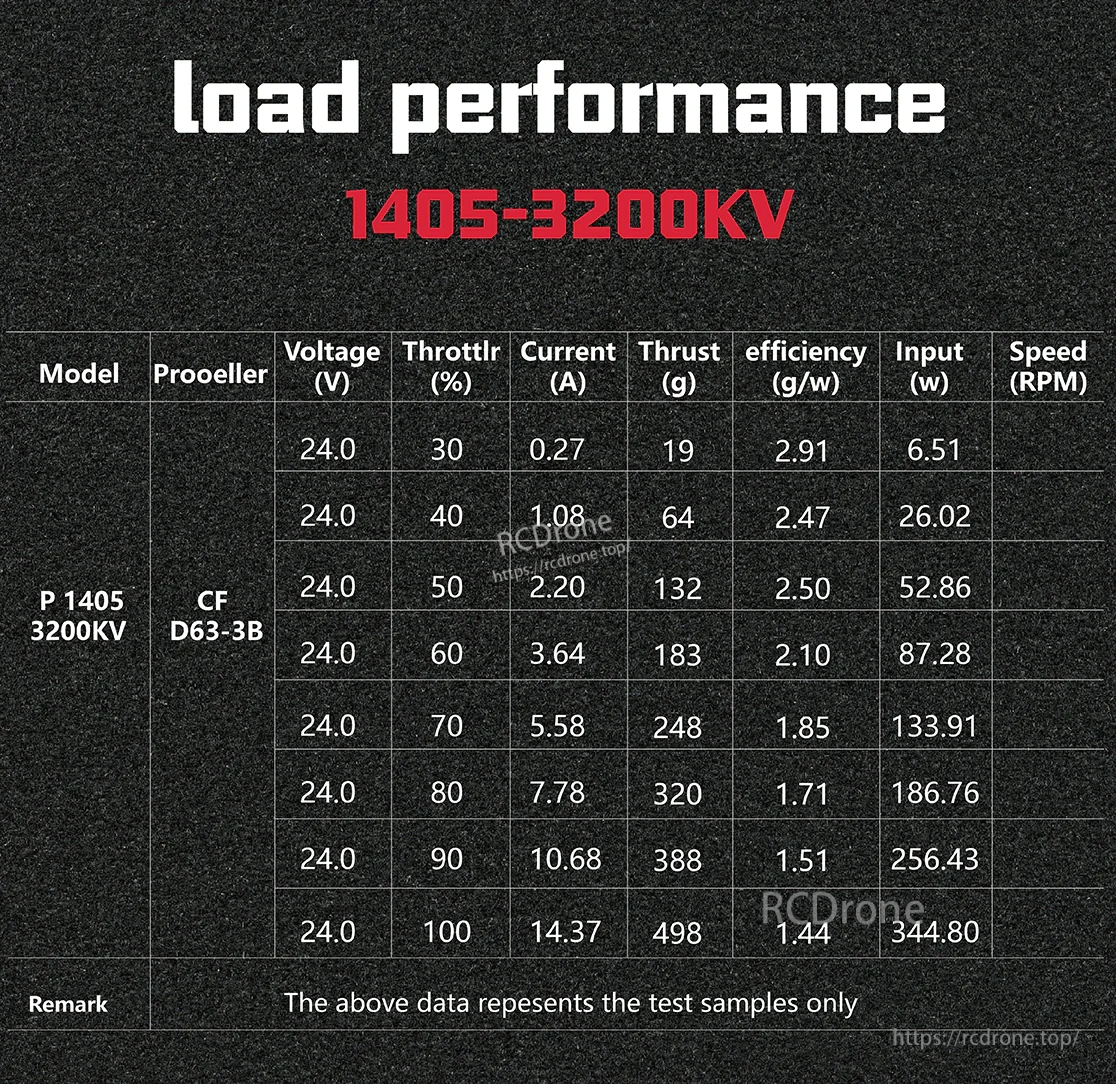

Данные о нагрузке тестового образца предоставлены для 1405-3200KV для сравнения тяги, потребления тока и эффективности по дросселю.

Детали

Мотор OddityRC Spinnybois 1405 использует корпус из алюминиевого сплава и компоненты из нержавеющей стали SUS420F с конструкцией, предотвращающей ослабление.

Мотор OddityRC Spinnybois 1405 использует вал из SUS420F, подшипники 520ZZ и весит 12,5 г с магнитами NdFeB 55H.

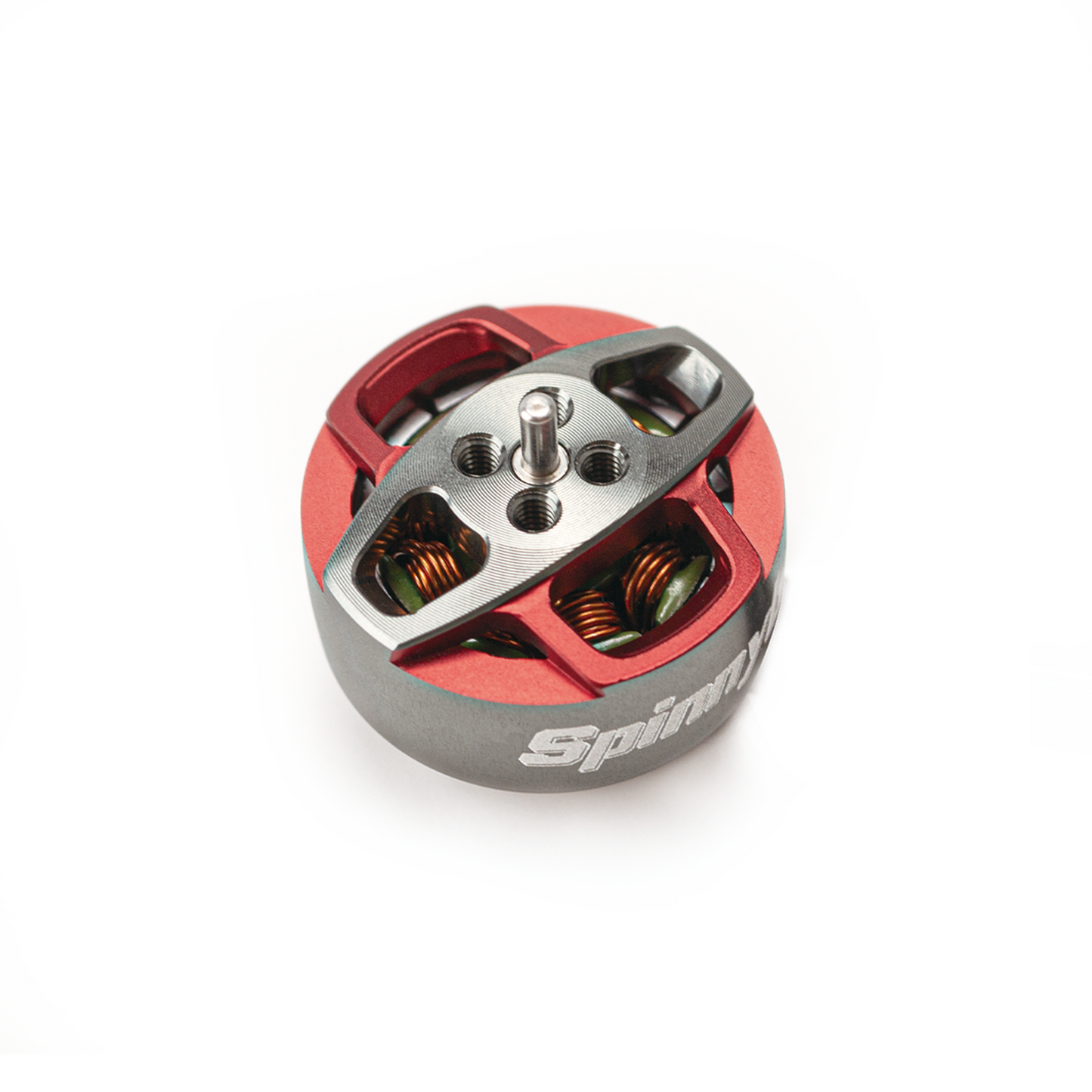

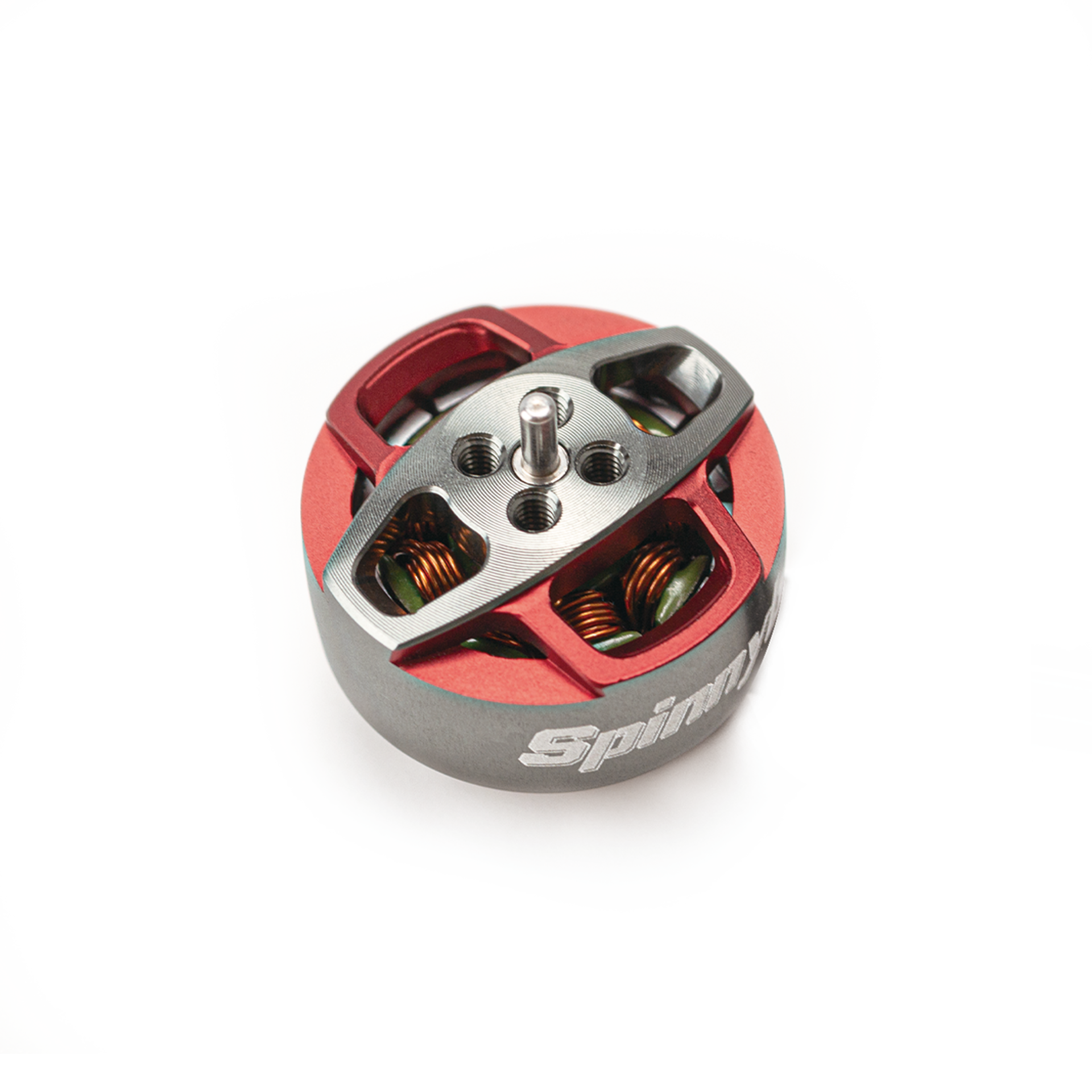

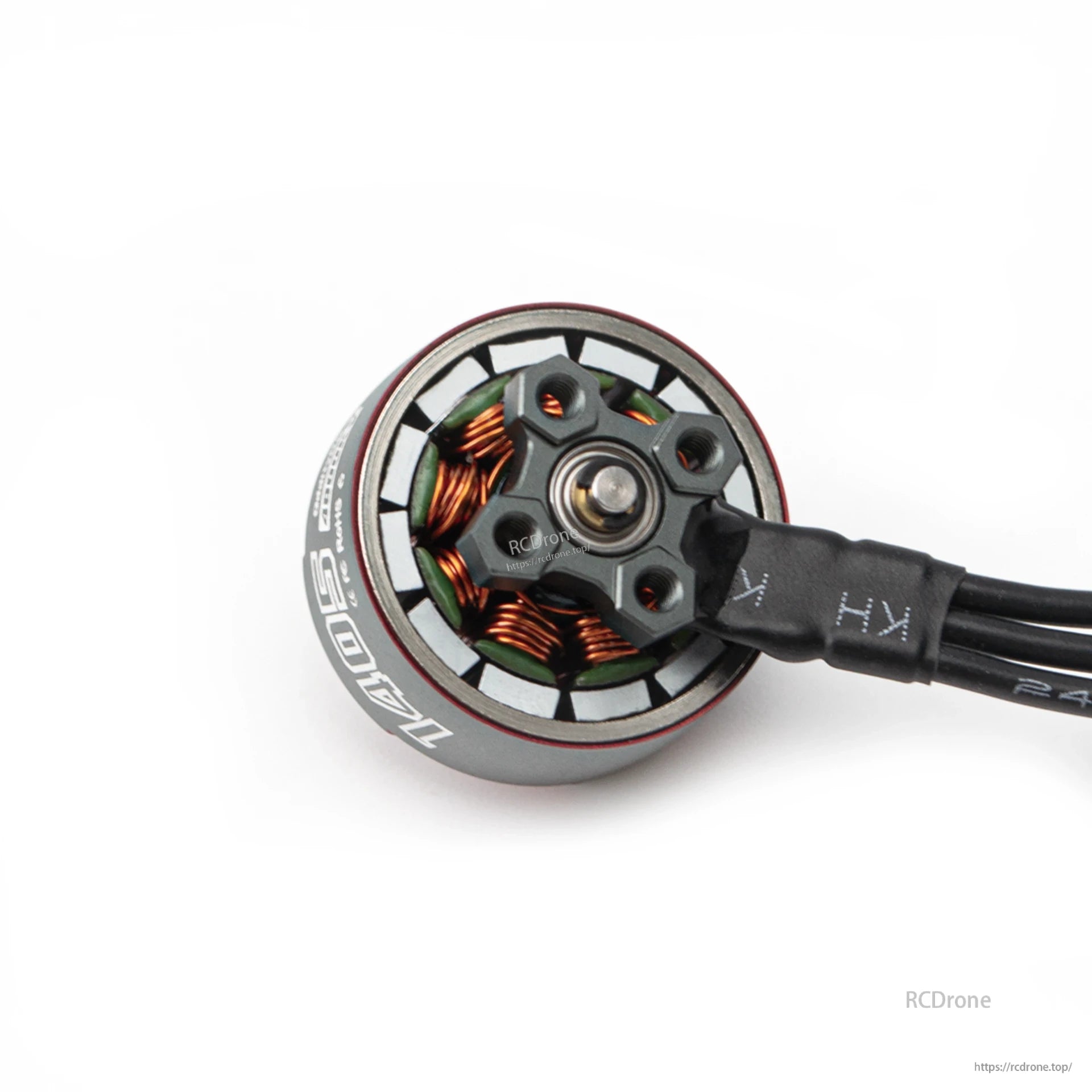

Мотор OddityRC Spinnybois 1405 использует монтажный шаблон 4×M2 и маркирован 3200KV на корпусе.

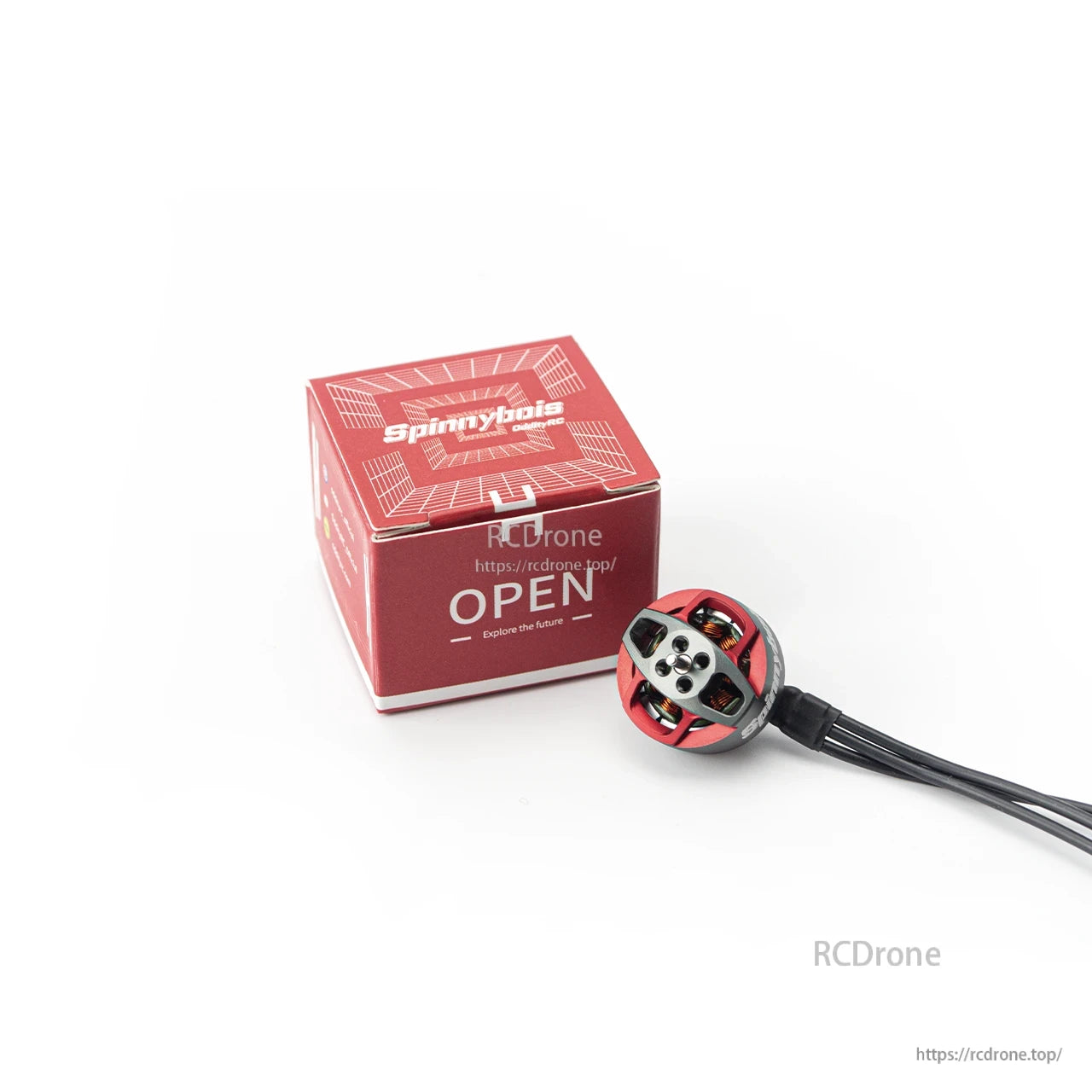

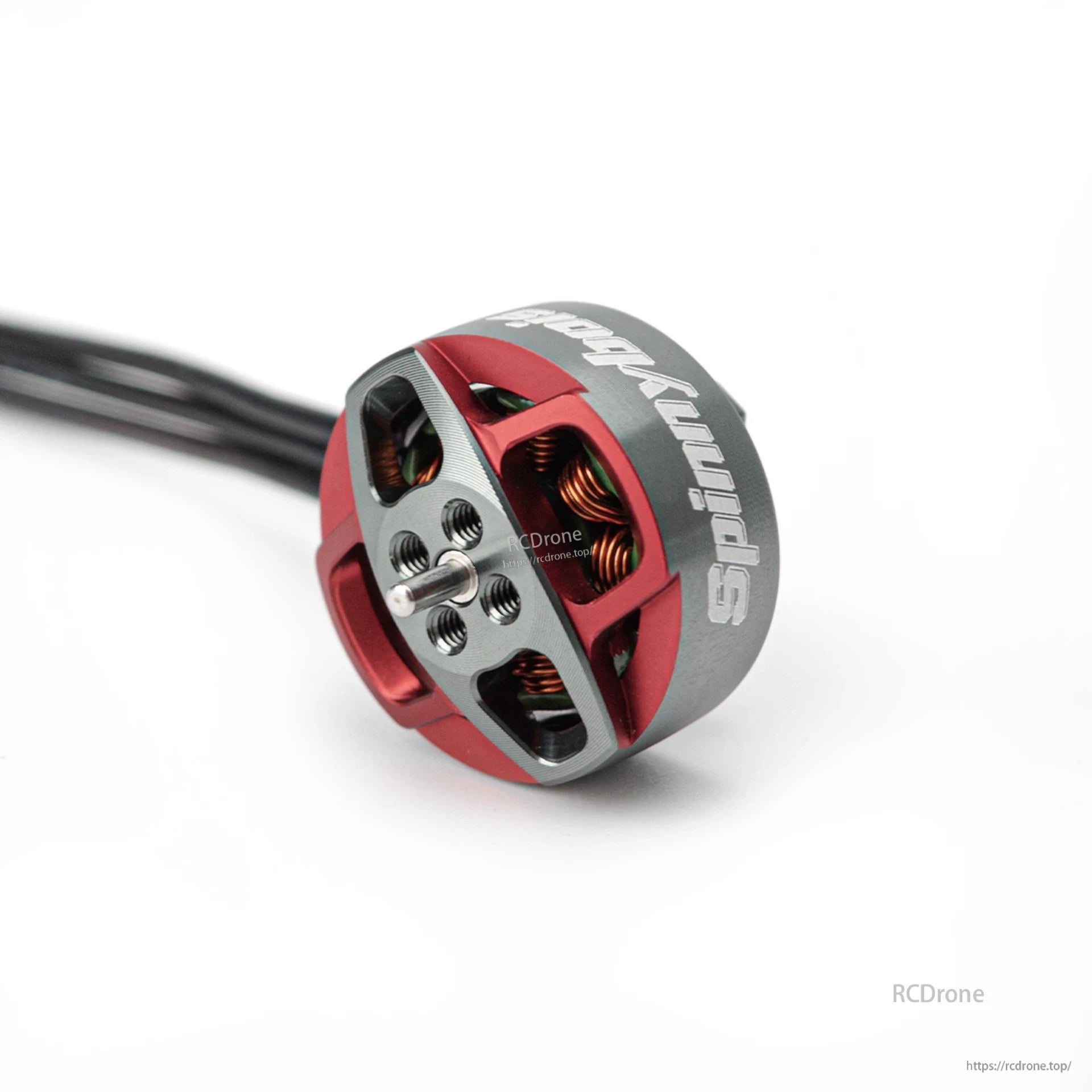

Мотор OddityRC Spinnybois 1405 имеет компактный колокол с красной верхней пластиной и предустановленными проводами для легкой установки.

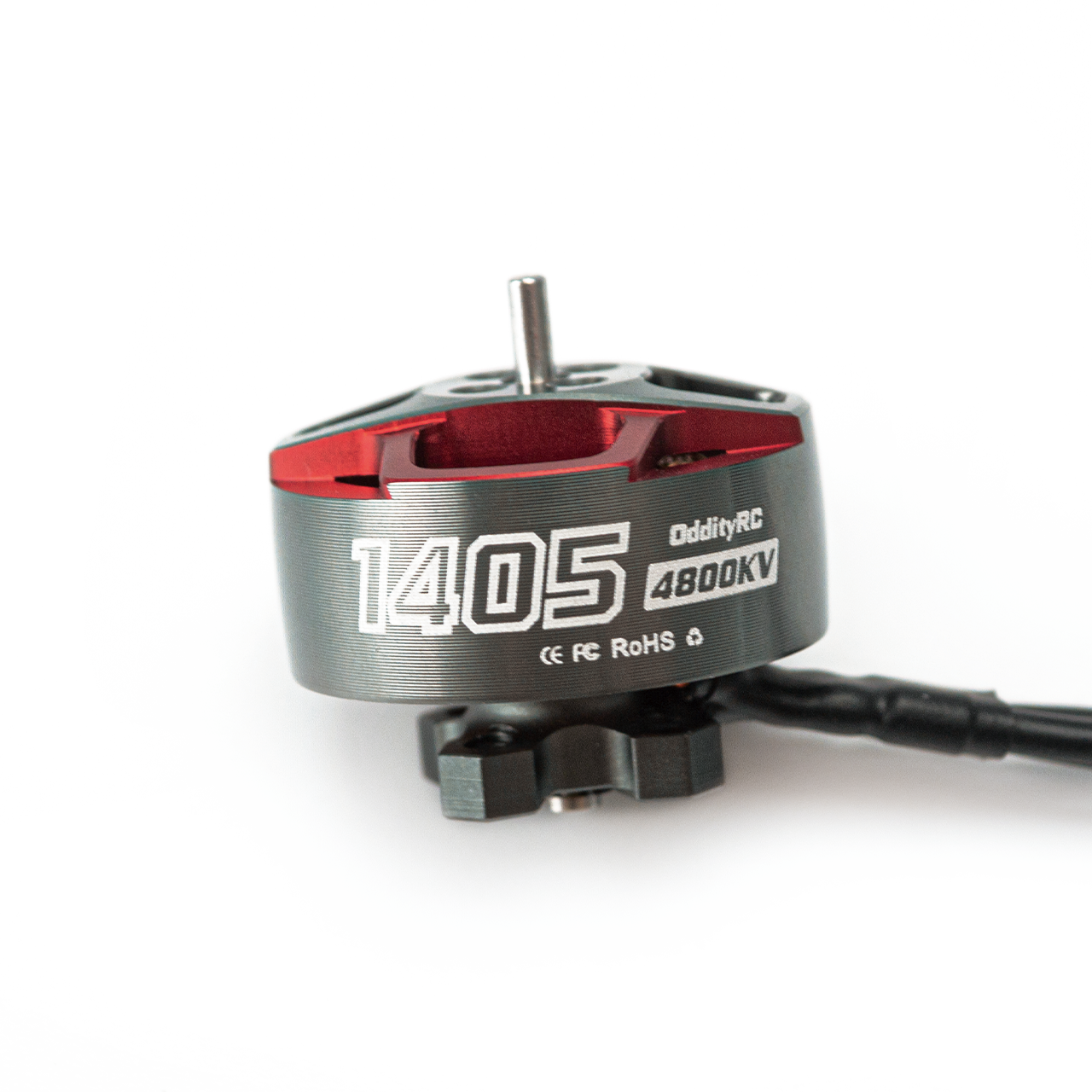

Моторы OddityRC Spinnybois 1405 имеют маркировку с вариантами KV, такими как 4800KV, и включают предварительно припаянные провода длиной около 105 мм.

Мотор OddityRC Spinnybois 1405-3200KV весит около 12.5 г на цифровых весах для легких сборок.

Спецификации мотора OddityRC Spinnybois 1405-3200KV включают статер 14 мм x 5 мм, вал 1.5 мм, провода 24AWG длиной 100 мм и номинальное напряжение 6S.

Спецификации мотора OddityRC Spinnybois 1405-4800KV включают диаметр статора 14 мм, ток холостого хода 0.80A, максимальный ток 19.98A и номинальное напряжение 16.8V (4S).

Нагрузочное тестирование OddityRC Spinnybois 1405-3200KV при 24.0V с пропеллером CF D63-3B включает в себя ток, основанный на дросселе, тягу (г), эффективность (г/Вт) и входную мощность.

Данные нагрузки мотора 1405 4800KV при 16V с пропеллером CF D63-3B включают дроссель, ток, тягу, эффективность, входную мощность и об/мин для настройки.
