Обзор
BrotherHobby Avenger 3110 - это бесщеточный мотор (CW), предлагаемый в вариантах 730KV или 900KV для 6S установок. Он оснащен полым валом из титанового сплава, корпусом/колпаком из алюминия 7075, магнитами N52H и японскими подшипниками NMB, и предназначен для использования с большими пропеллерами (тестировался с пропеллерами класса 9/10/11 дюймов).
Ключевые особенности
- Конфигурация: 12N14P
- Базовый корпус / колпак: Al 7075 (жестко анодированные колпаки указаны в диаграмме материалов продукта)
- Вал: полый вал из титанового сплава; резьба адаптера вала пропеллера: M5
- Статор: листы кремнистой стали Kawasaki (0,2 мм); высота статора: 10 мм (Kawasaki 1200# 0.2MM)
- Ротор/магниты: N52H дуговые магниты
- Подшипники: японские NMB 12 x 6 x 4
- Провод: 18# (указан как 18# 25 см / 250 мм длина); вес: 76 г (с проводами / кабелем SR длиной 25 см)
Спецификации
| Модель | BrotherHobby Avenger 3110 Мотор (CW) |
| Опции KV | 730KV / 900KV |
| Количество ячеек (LiPo) | 6S |
| Конфигурация | 12N14P |
| Корпус основания | Al 7075 |
| Крышка колокола | Al 7075 |
| Материал статора | 0.2 мм силиконовая сталь Kawasaki |
| Резьба адаптера вала | M5 |
| Вал | Пустотелый вал из титанового сплава |
| Шаблон болтов | M3 (19 x 19 мм) |
| Подшипники | Японские NMB 12 x 6 x 4 |
| Ротор | Арочные магниты N52H |
| Вес | 76 г (с проводами / кабелем SR длиной 25 см) |
| Провод | 18#; 25 см (также указано как 18# 250 мм длина) |

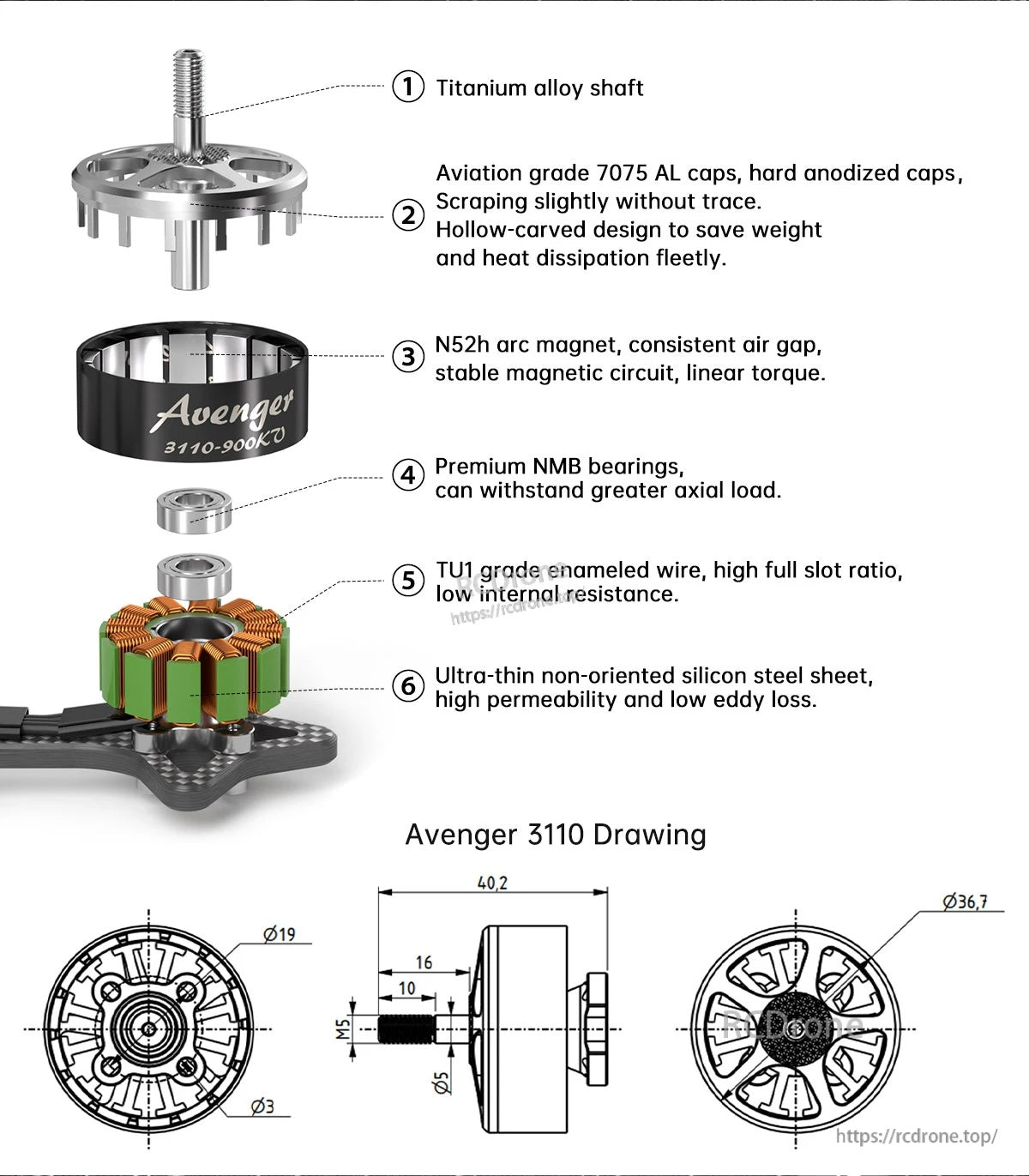

Размеры механического чертежа (чертеж Avenger 3110)
| Размер мотора | Диаметр 36.7 x 40.2 мм |
| Диаметр монтажного отверстия | Диаметр 19 мм |
| Диаметр монтажного отверстия | Диаметр 3 мм |
| Резьба вала | M5 |
| Диаметр вала | Диаметр 5 мм |
| Длина вала (как показано) | 16 мм; 10 мм |
Тестовый отчет — спецификация Avenger 3110 730KV (6S)
| KV | 730 |
| Размер статора | 31.00 мм |
| AWG | 18# длина 250 мм |
| Вес с кабелем | 76.00 г |
| Внутреннее сопротивление | 106.00 мОм |
| Ток холостого хода при 10V | 0.73 A / 10V |
| № ячеек (LiPo) | 6S |
| ESC (условия тестирования) | 6S 50A |
| Конфигурация | 12N14P |
| Размер мотора | Диаметр 36.7 x 40.2 мм |
| Высота статора | 10 (Kawasaki 1200# 0.2MM) |
| Магнит | N52H |
| Сопротивление изоляции | >= 5 МОм |
| Тест катушки | УСПЕШНО |
| Стандарты требований динамического баланса | <= 3 мг |
Данные теста нагрузки — 3110 730KV, 6S, HQ 10X5X3 Стекловолокно Нейлон
| Дроссель (%) | Напряжение (В) | Ток (А) | Обороты в минуту | Тяга (gf) | Входная мощность (Вт) | Эффективность тяги (G/Вт) |
|---|---|---|---|---|---|---|
| 30 | 25.20 | 3.50 | 6054 | 764.00 | 88.20 | 8.66 |
| 40 | 25.20 | 6.20 | 6740 | 1059.00 | 156.24 | 6.78 |
| 50 | 25.10 | 10. |
Температура медного провода (внутри мотора): 72.2 C (температура окружающей среды: 26 C).Температура, зафиксированная после 2 минут работы на 100% дросселе. Данные тестового стенда приведены только для справки.
Данные нагрузочного теста — 3110 730KV, 6S, GF 11X7X3 Стекловолокно Нейлон
| Дроссель (%) | Напряжение (В) | Ток (А) | Обороты в минуту (RPM) | Тяга (gf) | Входная мощность (Вт) | Эффективность тяги (G/W) |
|---|---|---|---|---|---|---|
| 30 | 25.20 | 4.10 | 5461 | 866.00 | 103.32 | 8.38 |
| 40 | 25.20 | 7.50 | 6424 | 1249.00 | 189.00 | 6.61 |
| 50 | 25.10 | 11.40 | 7279 | 1596.00 | 286.14 | 5.58 |
| 60 | 25.10 | 14.40 | 7674 | 1883.00 | 361.44 | 5.21 |
| 70 | 25.10 | 19.80 | 8439 | 2196.00 | 496.98 | 4.42 |
| 80 | 25.00 | 24.00 | 8810 | 2472.00 | 600.00 | 4.12 |
| 90 | 25.00 | 29.50 | 9205 | 2758.00 | 737.50 | 3.74 |
| 100 | 25.00 | 38.70 | 9627 | 3347.00 | 967.50 | 3.46 |
Температура медного провода (внутри мотора): 103.1 C (температура окружающей среды: 26 C). Температура зафиксирована после работы 2 минуты на 100% газа. Данные стенда испытаний приведены только для справки.
Тестовый отчет — Спецификация Avenger 3110 900KV (6S)
| KV | 900 |
| Размер статора | 31.00 мм |
| AWG | 18# 250 мм длина |
| Вес с кабелем | 76.00 г |
| Внутреннее сопротивление | 80.00 мОм |
| Ток в холостом режиме @ 10V | 1.02 A / 10V |
| Количество ячеек (LiPo) | 6S |
| ESC (условия тестирования) | 6S 50A |
| Конфигурация | 12N14P |
| Размер мотора | Диаметр 36.7 x 40.2 мм |
| Высота статора | 10 (Kawasaki 1200# 0.2MM) |
| Магнит | N52H |
| Сопротивление изоляции | >= 5 МОм |
| Тест катушки | УСПЕШНО |
| Стандарты требований динамического баланса | <= 3 мг |
Данные теста нагрузки — 3110 900KV, 6S, HQ 9X5X3 Стекловолокно Нейлон
| Дроссель (%) | Напряжение (В) | Ток (А) | Обороты в минуту (RPM) | Тяга (gf) | Входная мощность (Вт) | Эффективность тяги (G/W) |
|---|---|---|---|---|---|---|
| 30 | 25.00 | 5.40 | 7559 | 892.00 | 135.00 | 6.61 |
| 40 | 25.00 | 8.90 | 8700 | 1199.00 | 222.50 | 5.39 |
| 50 | 25.00 | 12. |
Температура медного провода (внутри мотора): 113 C (температура окружающей среды: 26 C).Температура, зафиксированная после работы в течение 2 минут на 100% дросселе. Данные тестового стенда предназначены только для справки.
Что включено
- 3110 мотор x1
- Винт M3 x 8 x4
- Фланцевый гайка M5 x1
Применения
- Энергетические системы 6S мультикоптеров/RC самолетов с использованием пропеллеров класса 9/10/11 дюймов (модели пропеллеров, использованные в тестах: HQ 9X5X3, HQ 10X5X3, GF 11X7X3)
Для вопросов совместимости (выбор KV, сочетание пропеллеров, размер ESC) или послепродажной поддержки, свяжитесь с support@rcdrone.top or посетите https://rcdrone.top/.
Детали
Бесщеточный мотор BrotherHobby Avenger 3110 включает в себя монтажные винты и предлагается в вариантах 900KV и 730KV.

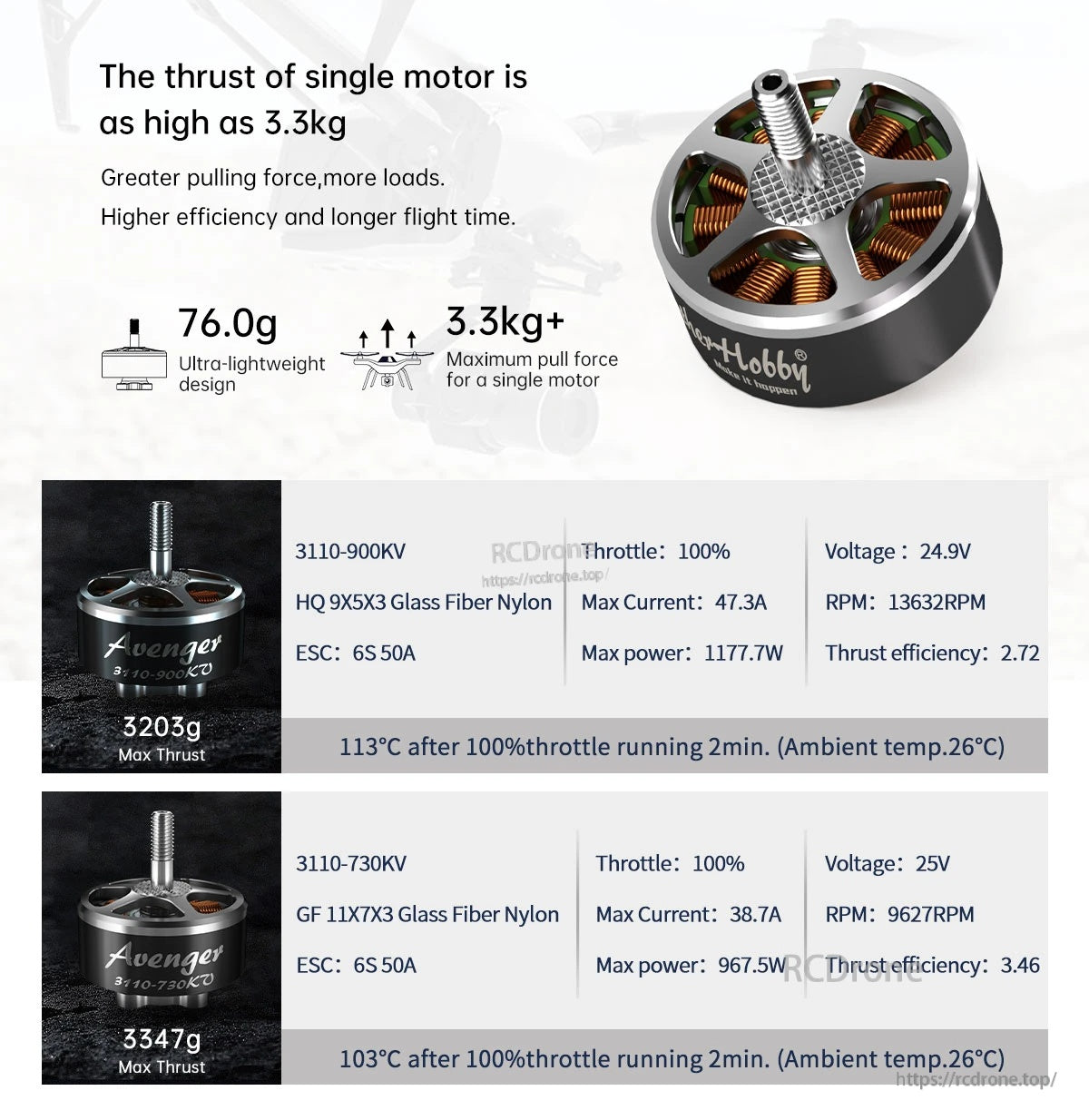

BrotherHobby список спецификаций мотора Avenger 3110 3110-900KV и 3110-730KV с тягой до 3.3 кг+, весом 76 г и данными тестов дросселя по напряжению, току, об/мин и эффективности.

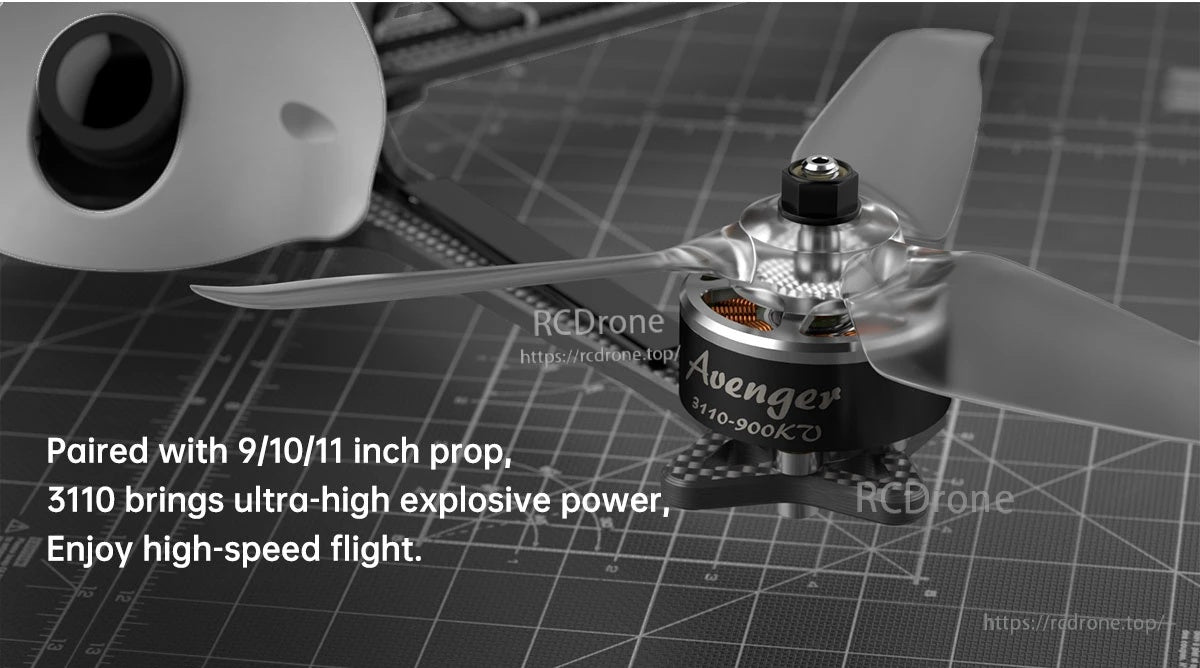

Бесщеточный мотор BrotherHobby Avenger 3110 разработан для работы с пропеллерами размером 9–11 дюймов для более крупных сборок.

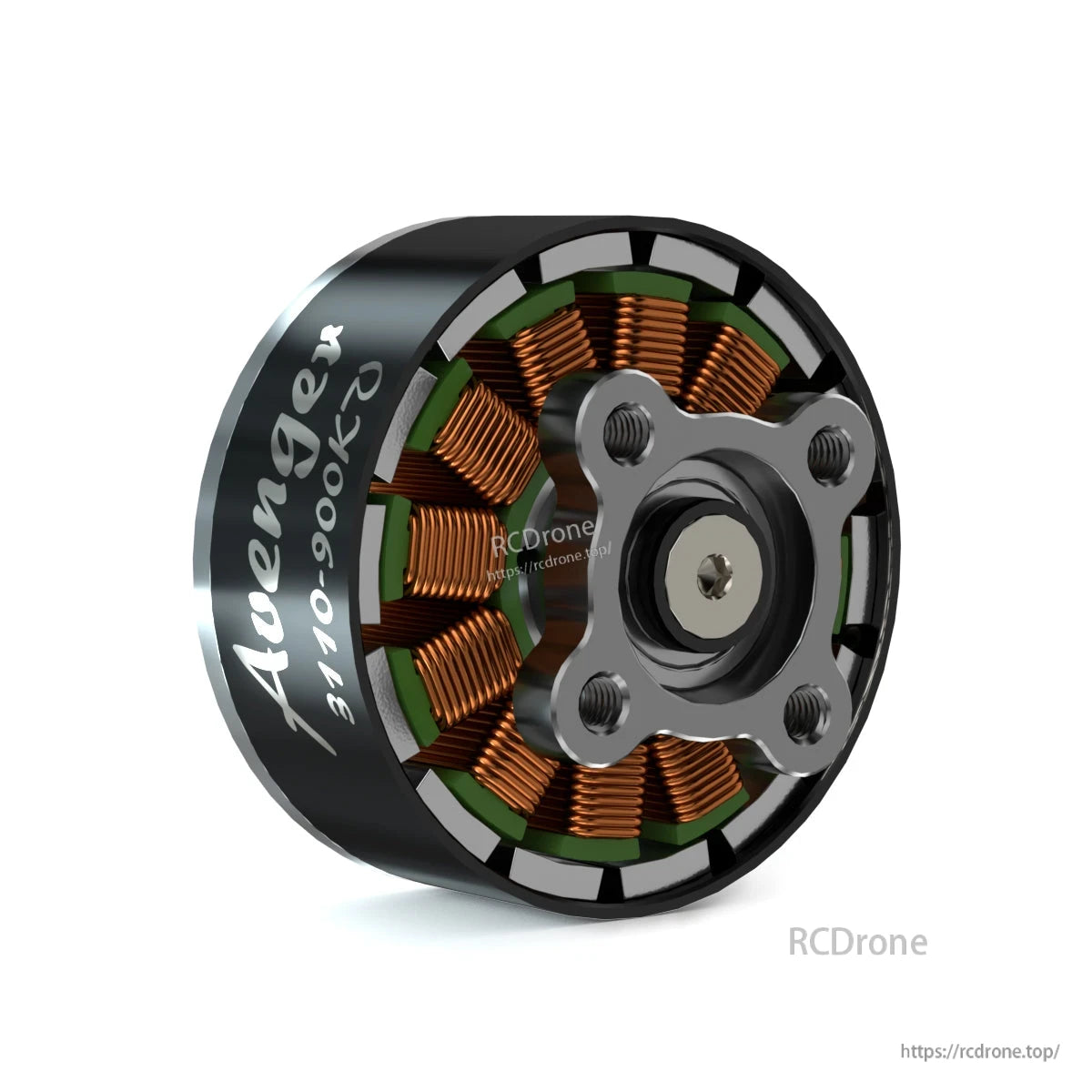

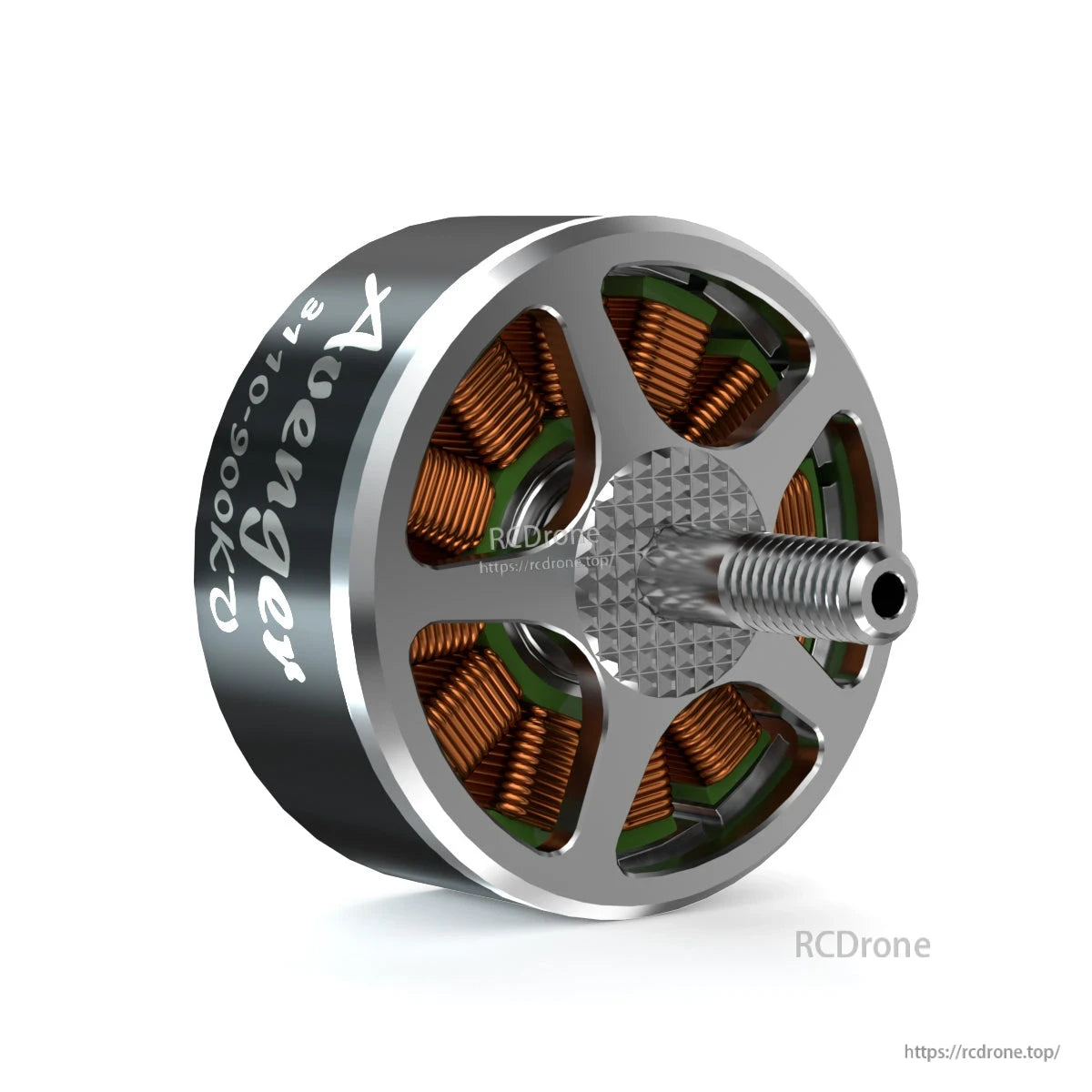

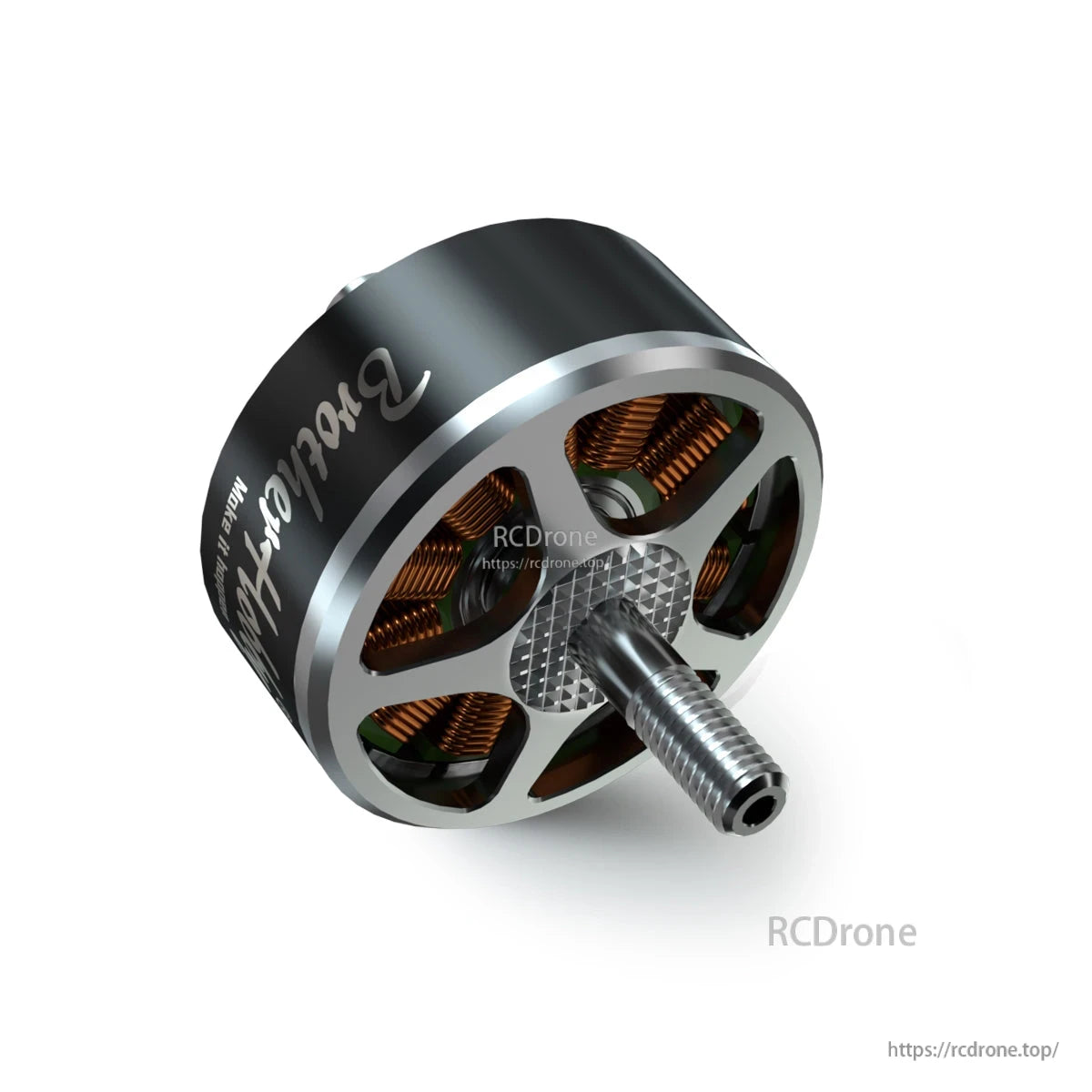

Бесщеточный мотор BrotherHobby Avenger 3110 использует вал из титанового сплава, крышки из алюминия 7075, магниты N52H и подшипники NMB, с компактным корпусом диаметром ~36.7 мм.

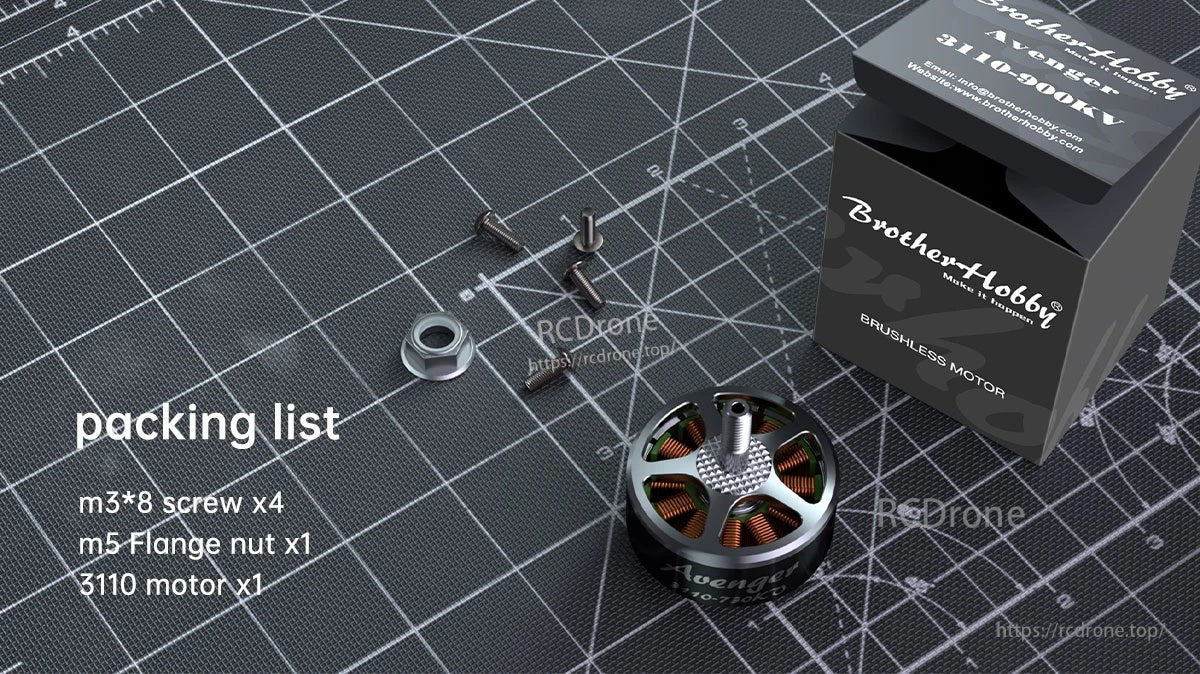

Бесщеточный мотор BrotherHobby Avenger 3110 поставляется с четырьмя винтами M3×8 и фланцевой гайкой M5 для монтажа.

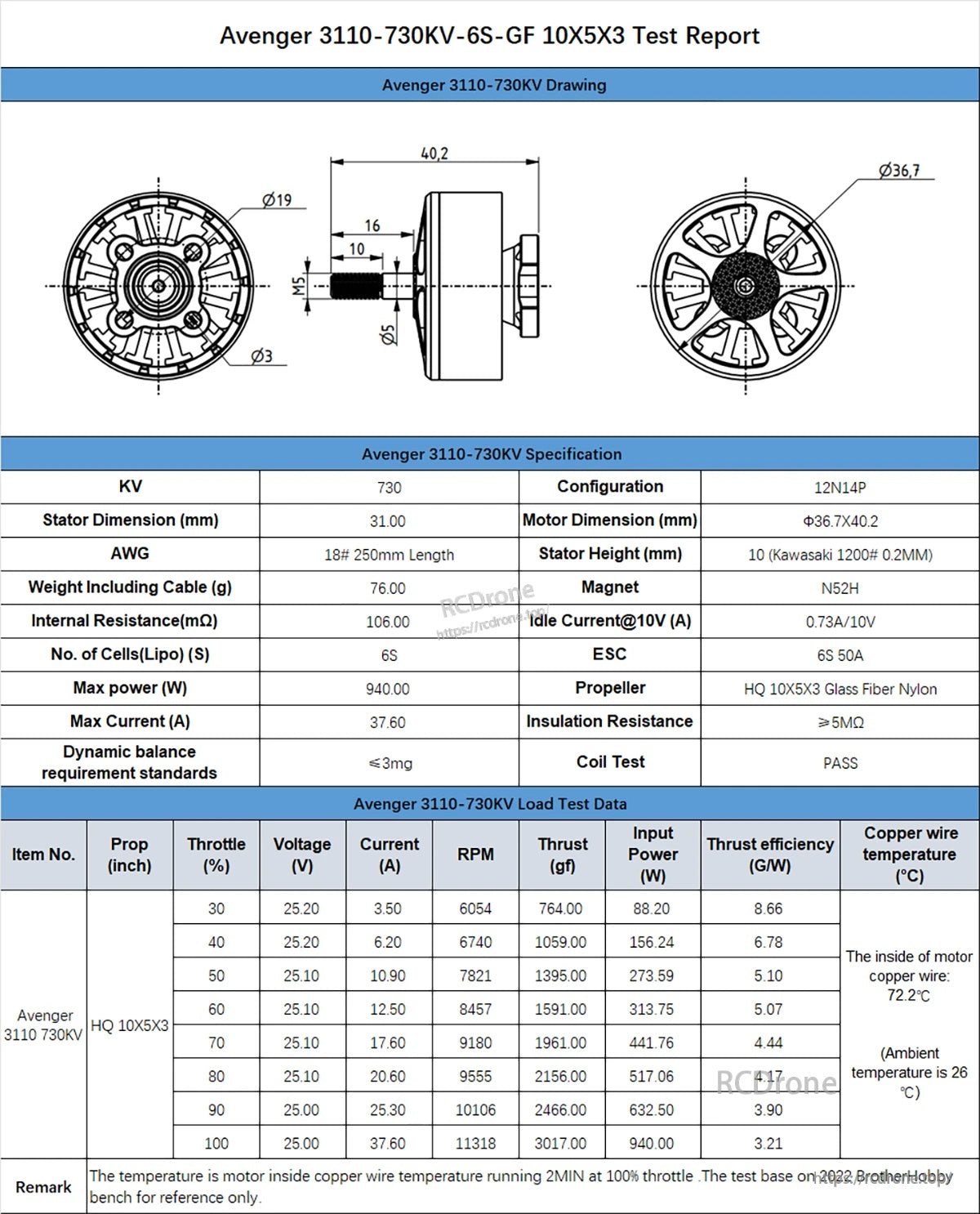

Технический лист мотора Avenger 3110-730KV содержит данные о статоре 31×10 мм, настройке 6S и данные о нагрузочном тесте с пропеллером HQ 10x5x3 по тяге и току.

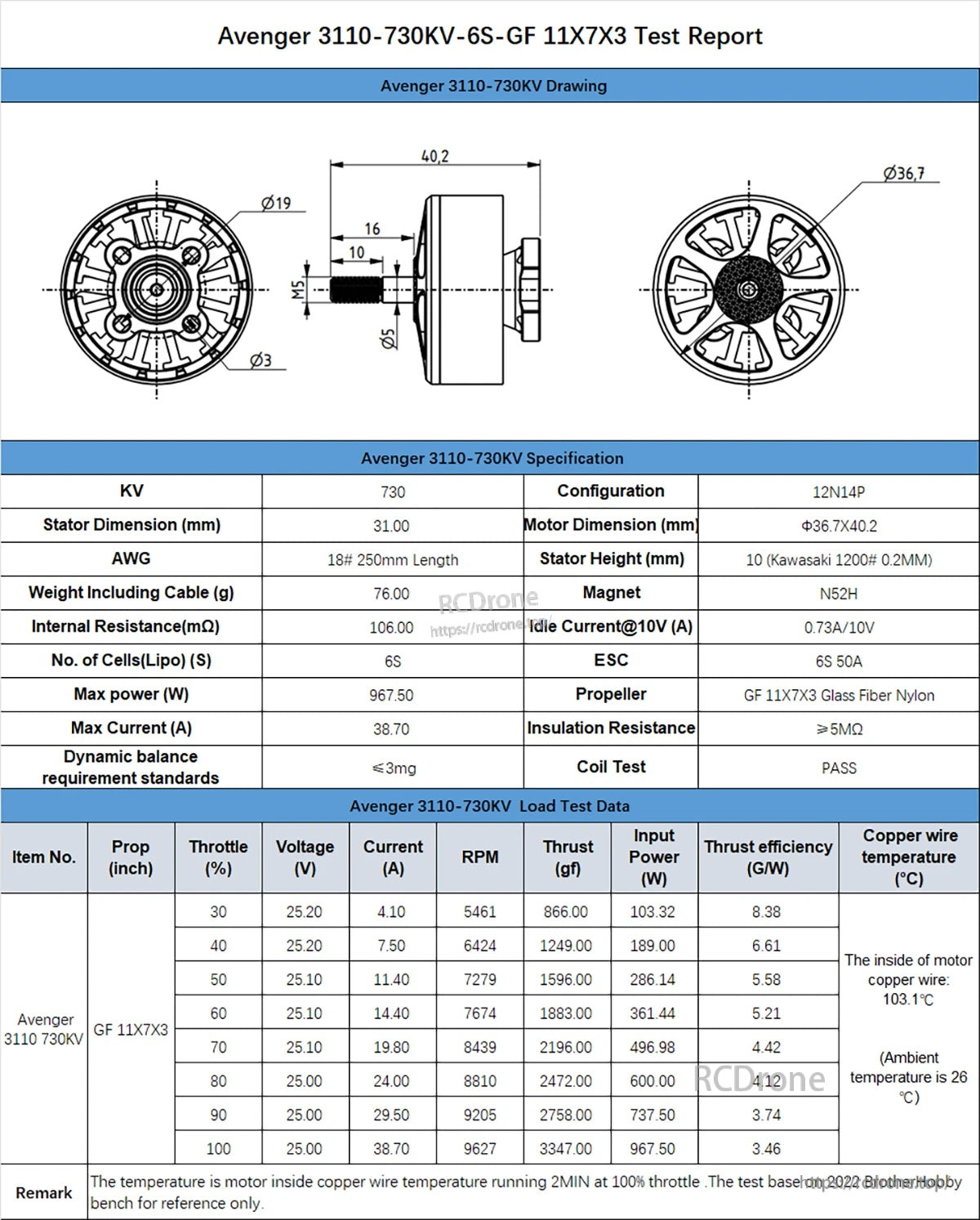

Отчет о тестировании Avenger 3110-730KV содержит ключевые размеры и данные о нагрузке 6S с пропеллером GF 11x7x3 для справки по настройке и регулировке.

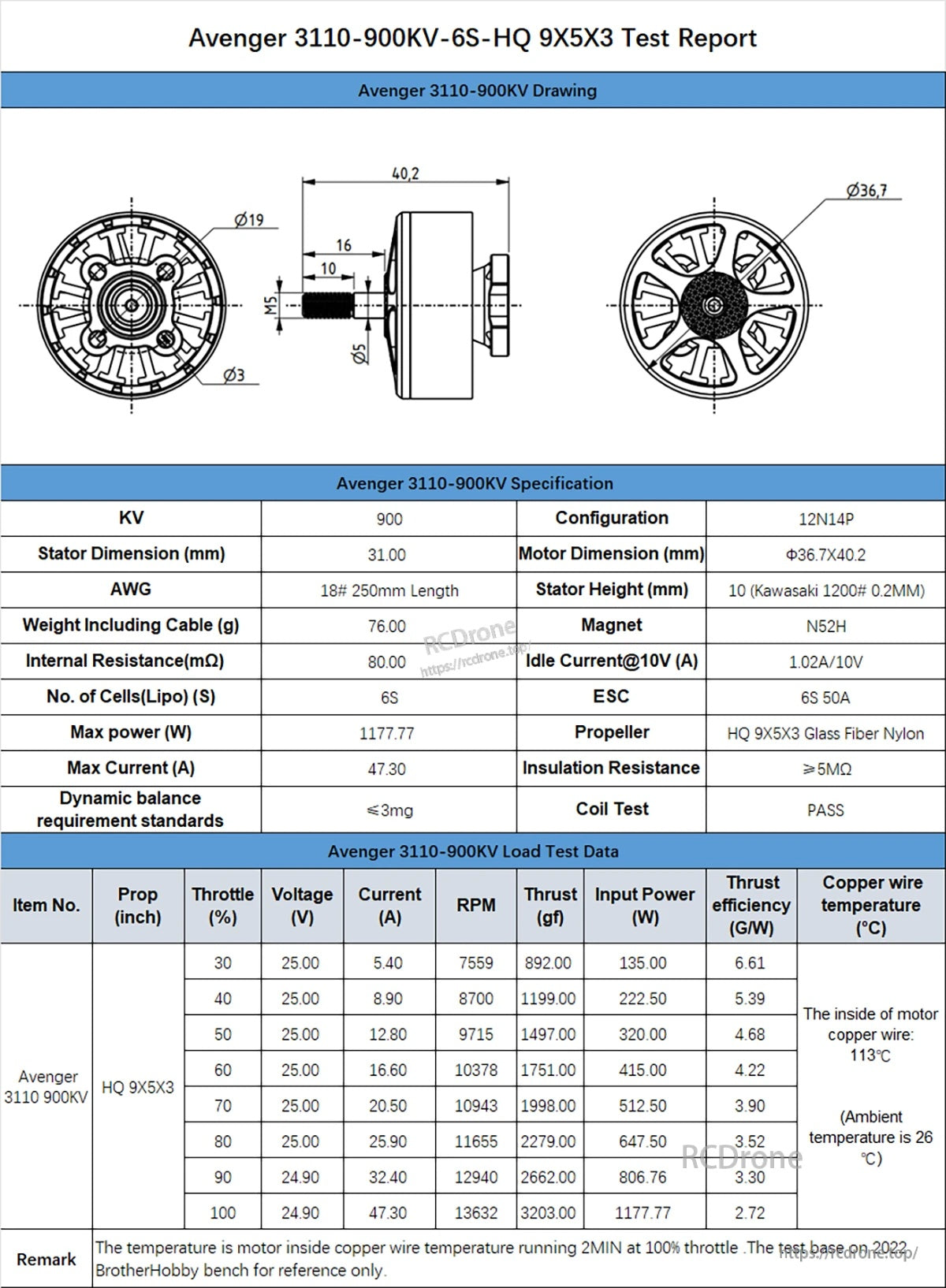

Отчет о моторе Avenger 3110 900KV содержит ключевые размеры и таблицу тестирования 6S с данными о пропеллере 9x5x3 по оборотам, тяге и потребляемому току.
