Обзор

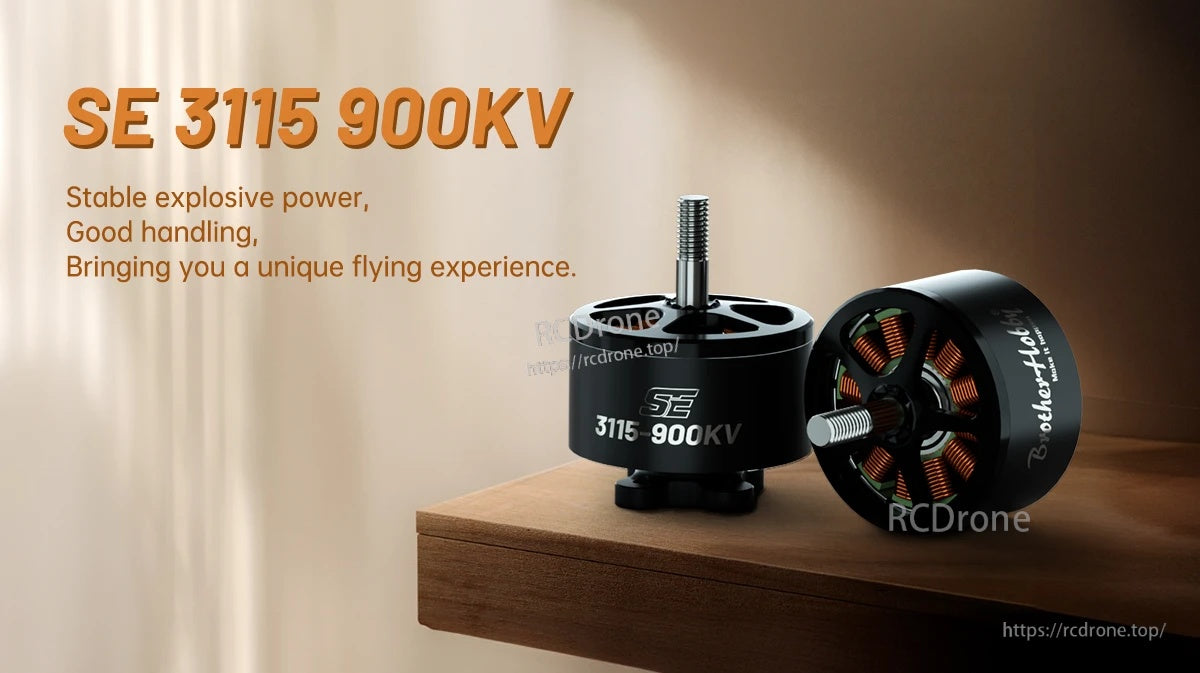

Двигатель BrotherHobby SE 3115 900KV (CW) - это радиоуправляемый двигатель, способный работать на 6S, разработанный для сильного тягового усилия и эффективной работы, с конфигурацией 12N14P, резьбой адаптера вала M5 и монтажным шаблоном 19 x 19 мм M3. Данные тестов предоставлены для установок пропеллеров HQ 9x5x3, с зафиксированным максимальным тяговым усилием 3784 gf при 24.60 V.
Ключевые особенности
- Двигатель CW (по часовой стрелке): SE 3115 900KV
- Конфигурация 12N14P
- Вал из закаленной стали SUS420
- Корпус из Al 7075 и колпак из Al 7075 (замечены жесткие анодированные колпаки)
- Ротор с магнитами N52H / стабильная магнитная цепь и линейный крутящий момент (замечено)
- Японские подшипники NMB (12 x 6 x 4)
- Замечен эмалированный провод класса TU1; провод 16#, длина 300 мм
- Замечен ультратонкий неориентированный кремниевый стальной лист; статор указан как 0.2 мм кремниевый стальной лист Nippon
Для вопросов о совместимости двигателя/пропеллера или поддержки, свяжитесь с support@rcdrone.top or посетите https://rcdrone.top/.
Спецификации
| Элемент | Значение |
|---|---|
| Модель | SE 3115 |
| KV | 900KV |
| Вращение | По часовой стрелке |
| Конфигурация | 12N14P |
| Количество ячеек (LiPo) | 6S |
| Корпус основания | Al 7075 |
| Крышка колокола | Al 7075 |
| Вал | SUS420 |
| Резьба вала адаптера пропеллера | M5 |
| Шаблон болтов | M3 (19 x 19 мм) |
| Подшипники | Японские NMB 12 x 6 x 4 |
| Ротор / Магнит | N52H дуговые магниты |
| Материал статора | 0.2 мм кремнистая сталь Nippon Steel |
| Размер статора (мм) | 31.00 |
| Высота статора (мм) | 15 (Nippon Steel 1500# 0.2MM) |
| Размер мотора (мм) | Phi37.5 x 46.75 |
| Провод AWG | 16# длина 300 мм |
| Вес | 125.2 г |
| Вес с кабелем (г) | 125.20 |
| Внутреннее сопротивление (мΩ) | 42.00 |
| Ток холостого хода @ 10 V (A) | 1.68A/10V |
| Максимальный ток (A) | 64.90 |
| Максимальная мощность (W) | 1596.54 |
| Сопротивление изоляции | >= 0.5MΩ |
| Стандарты требований динамического баланса | <= 3mg |
| Тест катушки | УСПЕШНО |
Размеры чертежа
| Элемент | Значение |
|---|---|
| Внешний диаметр мотора | Phi37.50 |
| Общая длина | 46.75 мм |
| Длина корпуса | 38.80 мм |
| Размер | 16 мм |
| Шаблон крепления | 4 x M3 |
| Справочный диаметр крепления | Phi19 |
| Резьба вала | M5 |
| Длина резьбы | 9.50 мм |
Производительность (Отчет о тестировании пропеллера)
- Пропеллер: HQ 9x5x3
- ESC (тестовая установка): 6S 65A
- Максимальная зафиксированная тяга: 3784 gf (примерно 3.8 кг) при 100% дросселе
- Напряжение при 100% дросселе: 24.60 В
- Эффективность тяги при 100% дросселе: 2.37 г/Вт
- Температура медного провода: 81°C (температура окружающей среды 26°C); температура зафиксирована как температура медного провода внутри мотора, работающего 2 МИН при 100% дросселе
| Пропеллер (дюйм) | Дроссель (%) | Напряжение (В) | Ток (А) | Обороты в минуту | Тяга (гф) | Входная мощность (Вт) | Эффективность тяги (г/Вт) |
|---|---|---|---|---|---|---|---|
| HQ 9x5x3 | 30 | 25.20 | 1.80 | 4616 | 265.00 | 45.36 | 5.84 |
| HQ 9x5x3 | 40 | 25.20 | 7.50 | 7781 | 835.00 | 189.00 | 4.42 |
| HQ 9x5x3 | 50 | 25.20 | 13.20 | 9697 | 1321.00 | 332.64 | 3.97 |
| HQ 9x5x3 | 60 | 25.10 | 23.90 | 11748 | 1987.00 | 599.89 | 3.31 |
| HQ 9x5x3 | 70 | 25.00 | 40.50 | 13645 | 2838.00 | 1012.50 | 2.80 |
| HQ 9x5x3 | 80 | 24.80 | 52.00 | 14632 | 3249.00 | 1289.60 | 2.52 |
| HQ 9x5x3 | 90 | 24.80 | 61.70 | 15412 | 3656.00 | 1530.16 | 2.39 |
| HQ 9x5x3 | 100 | 24.60 | 64.90 | 15569 | 3784.00 | 1596.54 | 2.37 |
Примечание: Данные тестового стенда предоставлены только для справки (отмечены как основанные на тестах BrotherHobby 2022 года).

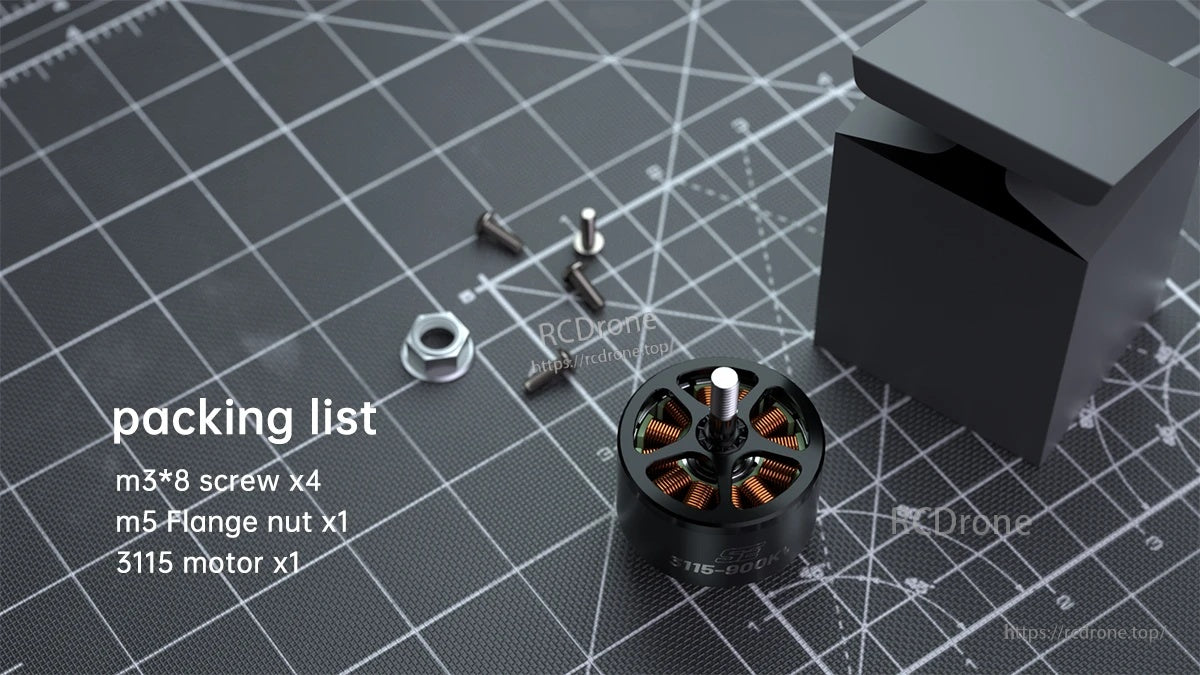

Что включено
- двигатель 3115 x1
- винт M3 x 8 x4
- гайка фланцевая M5 x1
Применения

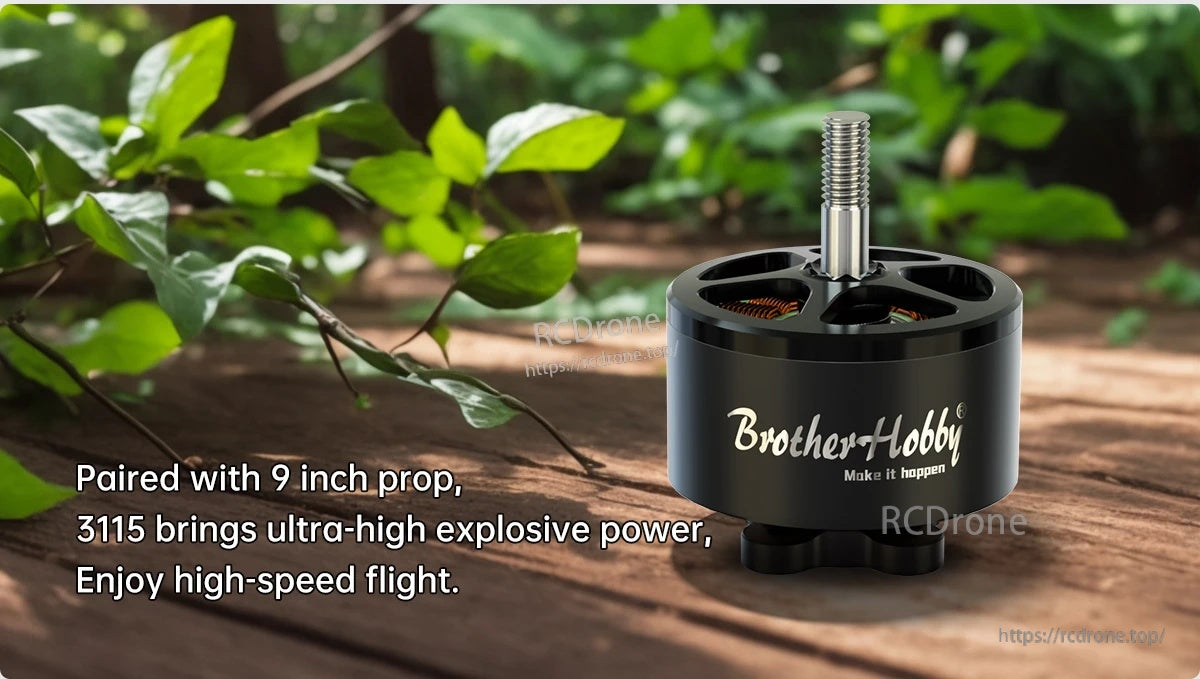

- Сборки 6S с использованием винтов HQ 9x5x3 или аналогичных 9-дюймовых пропеллеров
Детали

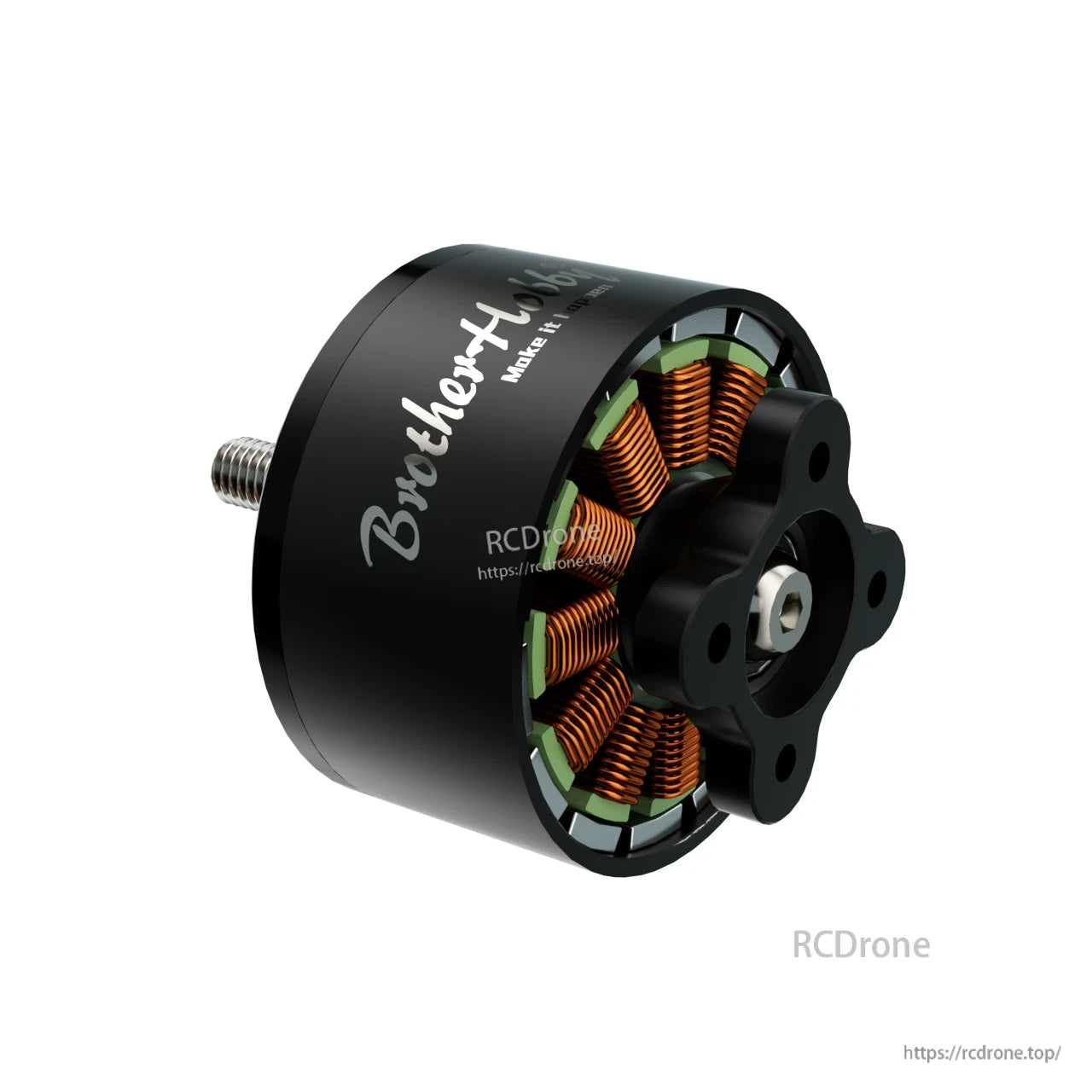

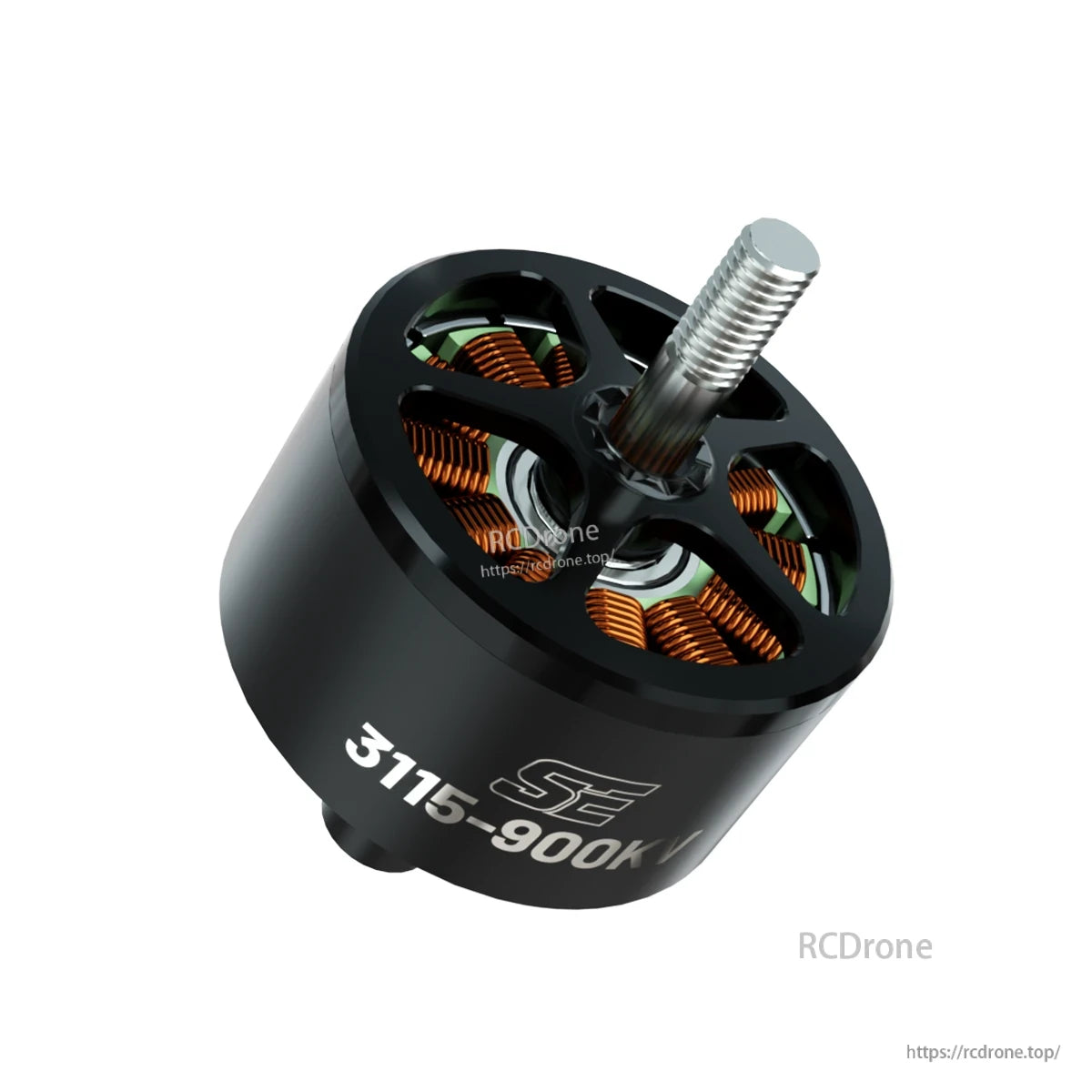

Двигатель BrotherHobby SE 3115 900KV имеет резьбовой вал и открытый статер для простоты установки пропеллера.

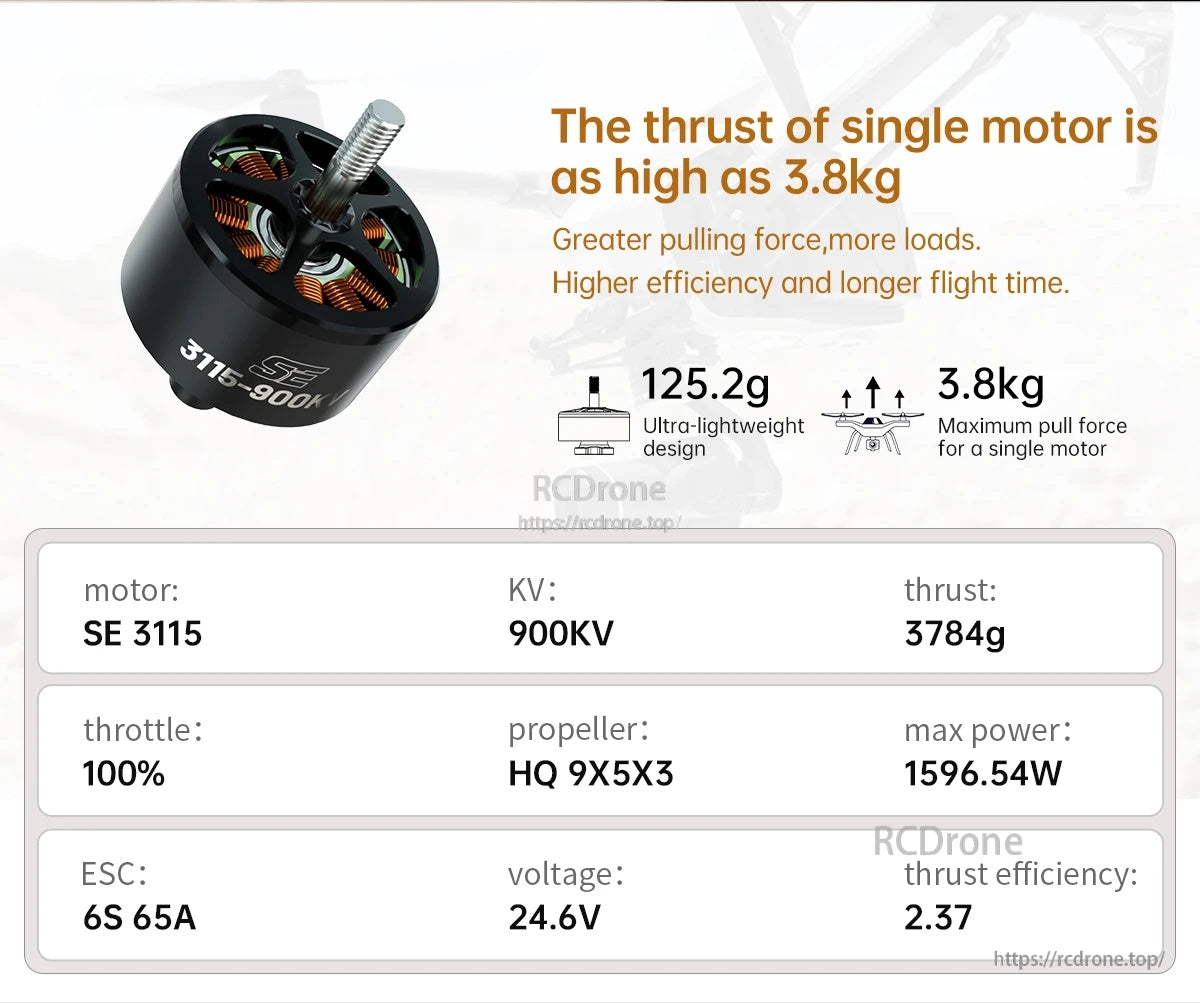

Двигатель BrotherHobby SE 3115 900KV имеет массу 125.2 г с максимальным тяговым усилием до 3784 г (пропеллер HQ 9x5x3, 6S 24.6V, 65A ESC) и максимальной мощностью 1596.54W.

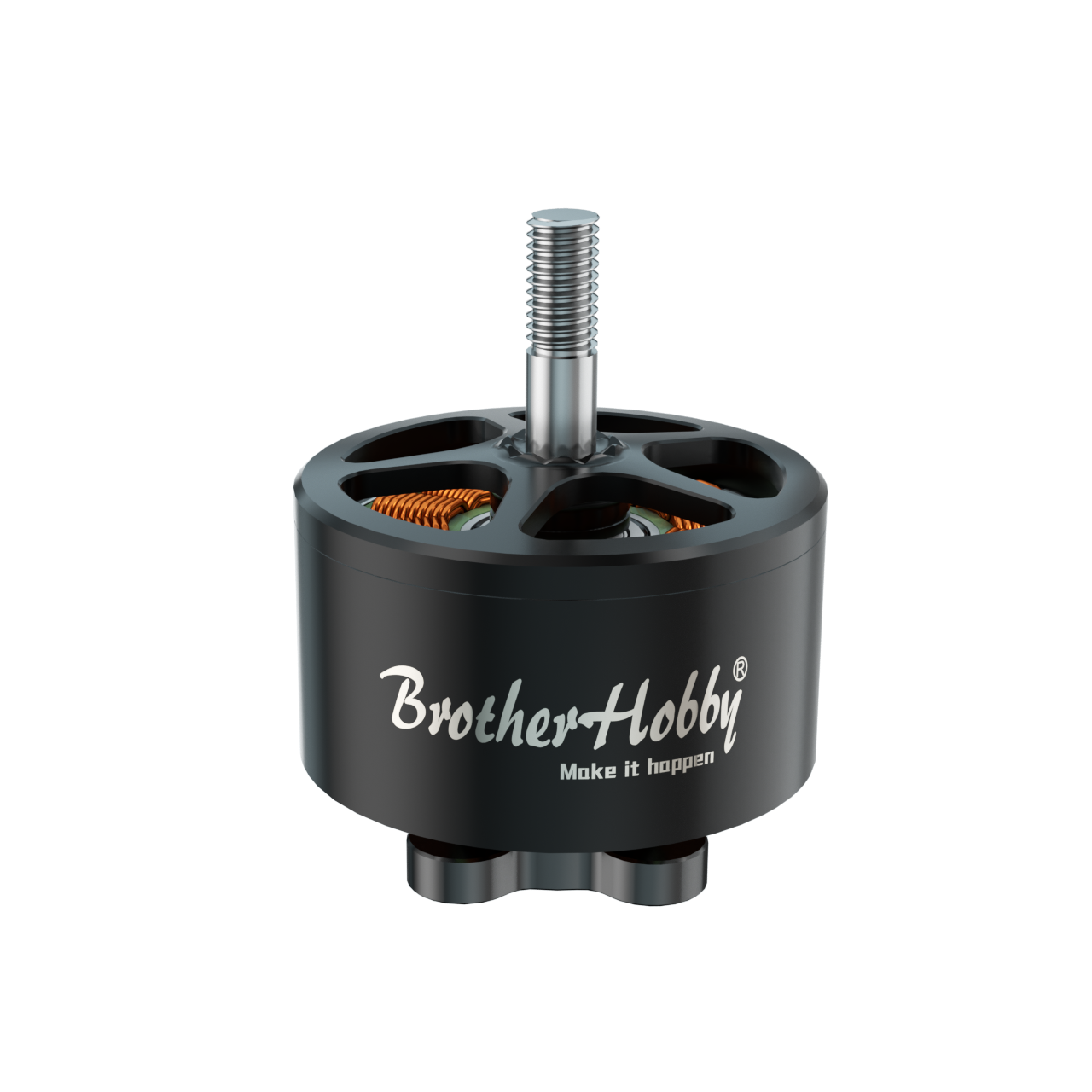

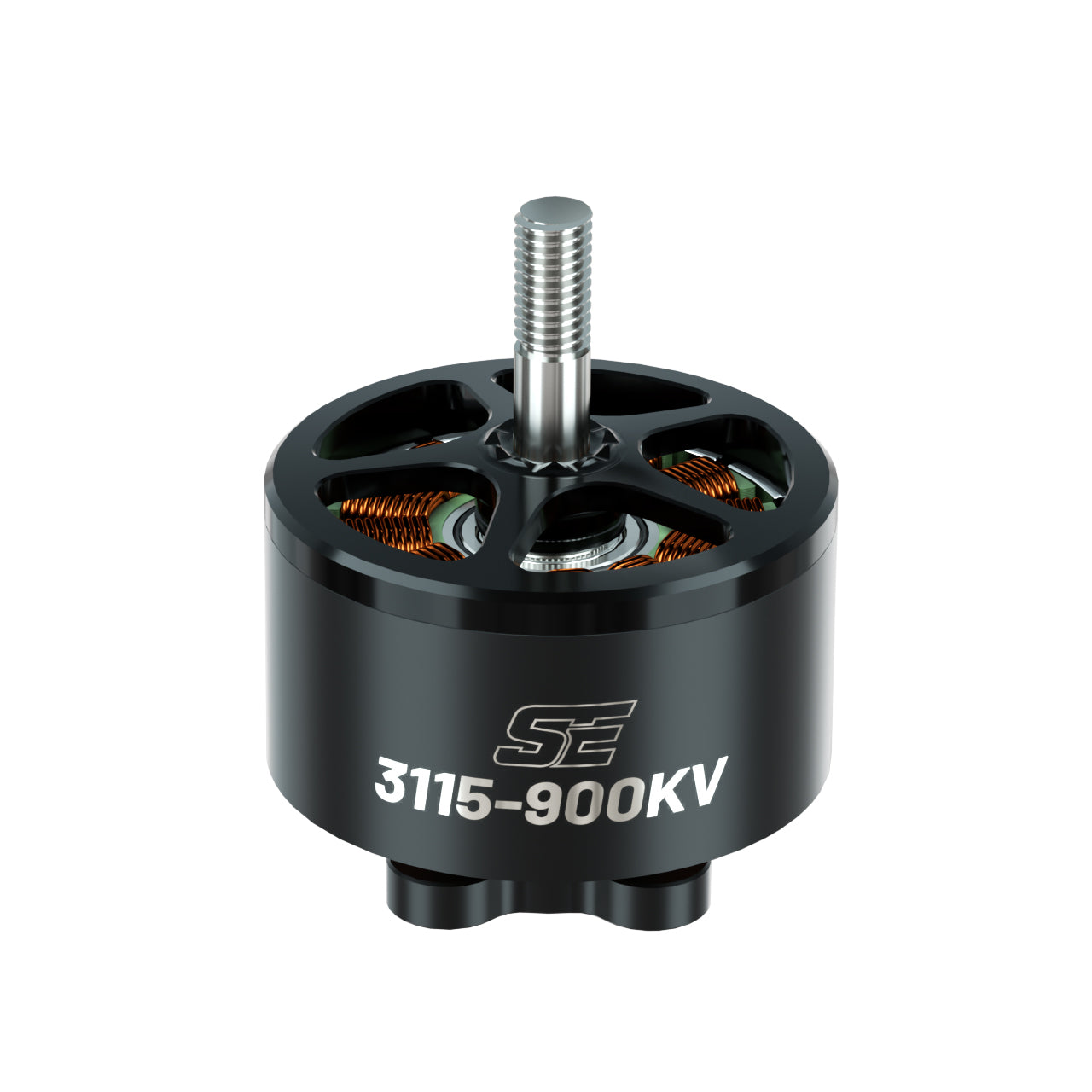

BrotherHobby Двигатель SE 3115 900KV имеет компактный черный корпус с резьбовым валом для надежного крепления пропеллера.

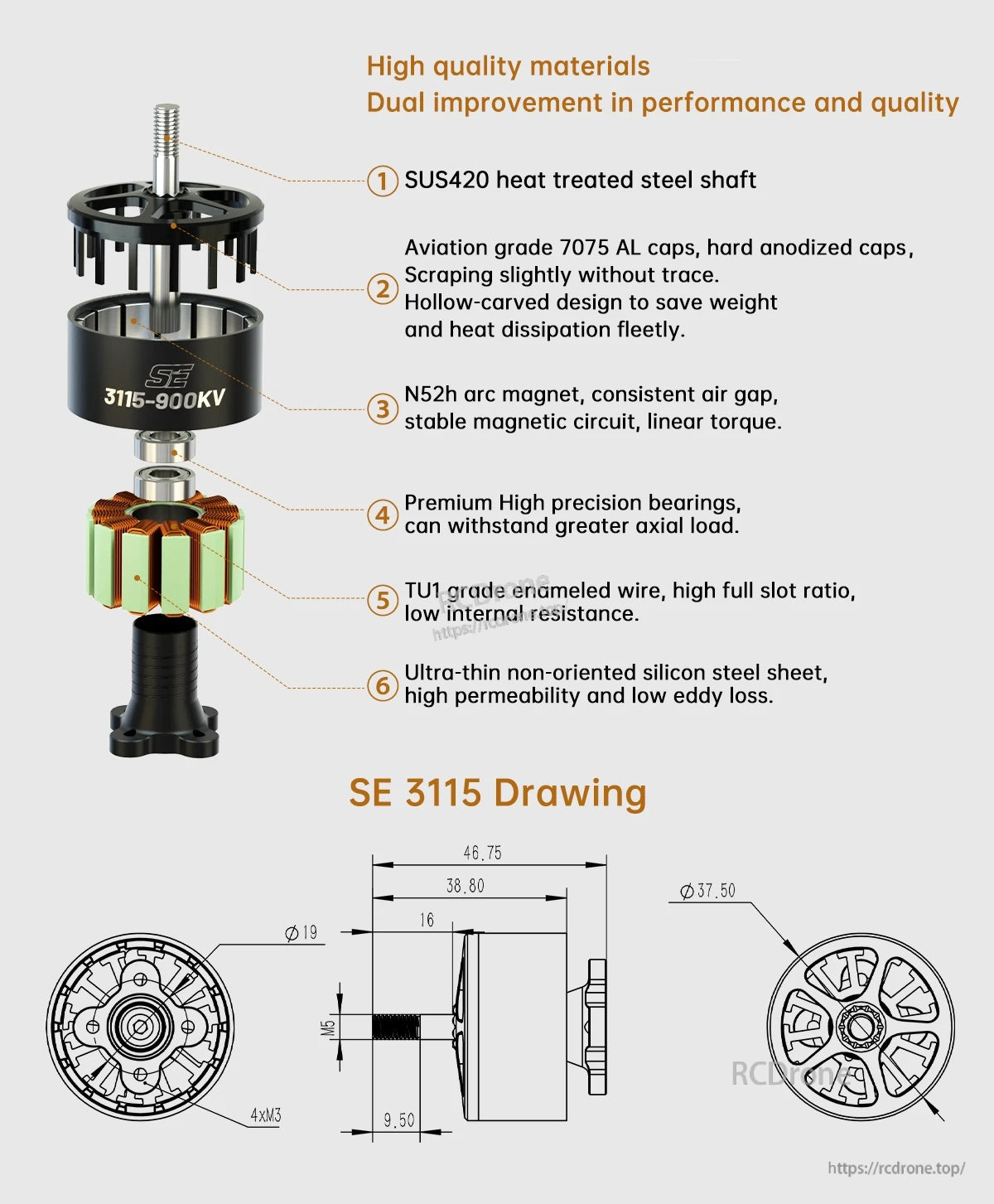

Мотор BrotherHobby SE 3115 900KV использует стальной вал, алюминиевые крышки и включает в себя чертеж SE 3115 с размерами для проверки совместимости.
Мотор BrotherHobby SE 3115 включает четыре винта M3×8 и гайку фланца M5 для простого монтажа.

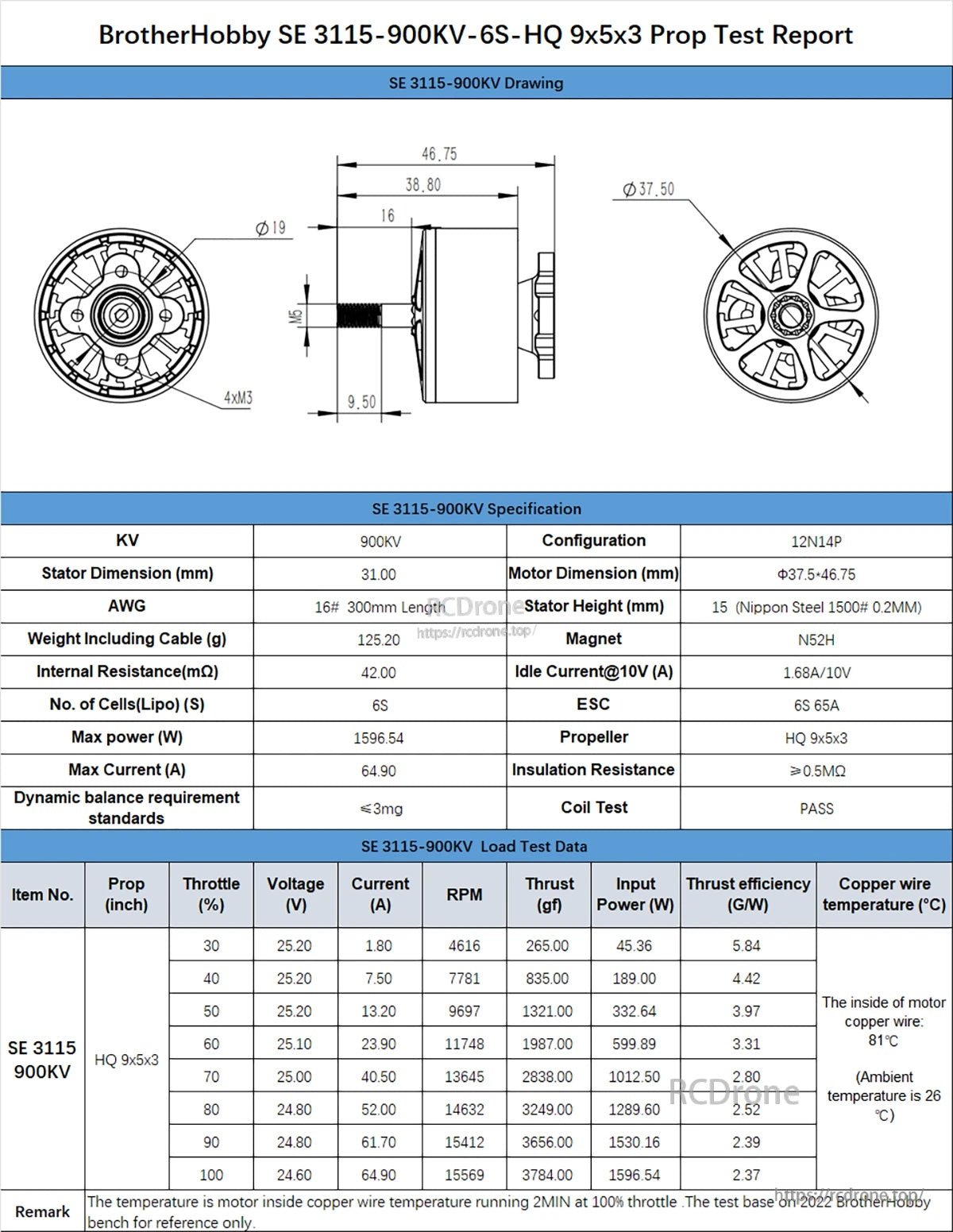

Документация на мотор BrotherHobby SE3115 900KV включает в себя чертеж с размерами и таблицу испытаний пропеллера 6S HQ 9x5x3 с данными по тяге и току.
