BrotherHobby SE 2816 810KV CW бесщеточный мотор 6S 12N14P, резьба M5, 98.5г, тест HQ 10x5x3
BrotherHobby SE 2816 810KV CW бесщеточный мотор 6S 12N14P, резьба M5, 98.5г, тест HQ 10x5x3
BrotherHobby
Не удалось загрузить сведения о доступности самовывоза
Обзор
Мотор BrotherHobby SE 2816 810KV (CW) - это бесщеточный мотор, предназначенный для 6S LiPo систем. Он имеет конфигурацию 12N14P, компоненты корпуса из Al 7075 и резьбу адаптера вала M5 для пропеллера.
Ключевые особенности
- Вал из закаленной стали SUS420
- Корпус и колпак из Al 7075
- Арочные магниты N52H (ротор)
- Японские подшипники NMB (12 x 6 x 4)
- Материал статора из силиконовой стали Kawasaki толщиной 0.2 мм
- Провод 18#, длина 25 см
Технические характеристики
| Модель | SE 2816 |
| KV | 810KV |
| Направление вращения | CW |
| Количество ячеек (LiPo) | 6S |
| Конфигурация | 12N14P |
| Корпус | Al 7075 |
| Колпак | Al 7075 |
| Статор | 0.2мм силиконовая сталь Kawasaki |
| Размер статора | 28.00 мм |
| Высота статора | 12 мм |
| Размер мотора | phi34 x 46.2 мм |
| Резьба адаптера пропеллера | M5 |
| Материал вала | SUS420 |
| Шаблон болтов | M3 (19 x 19мм) |
| Подшипники | Японские NMB 12 x 6 x 4 |
| Ротор / Магнит | N52H дуговые магниты |
| Провод | 18# (длина 25 см) |
| Вес | 98.5г |
| Вес с кабелем | 98.45г |
| Внутреннее сопротивление | 74.60 мОм |
| Ток холостого хода @ 10V | 1.36A/10V |
| Сопротивление изоляции | >= 0.5MOhm |
| Стандарт требований к динамическому балансу | <= 3mg |
| Тест катушки | УСПЕШНО |

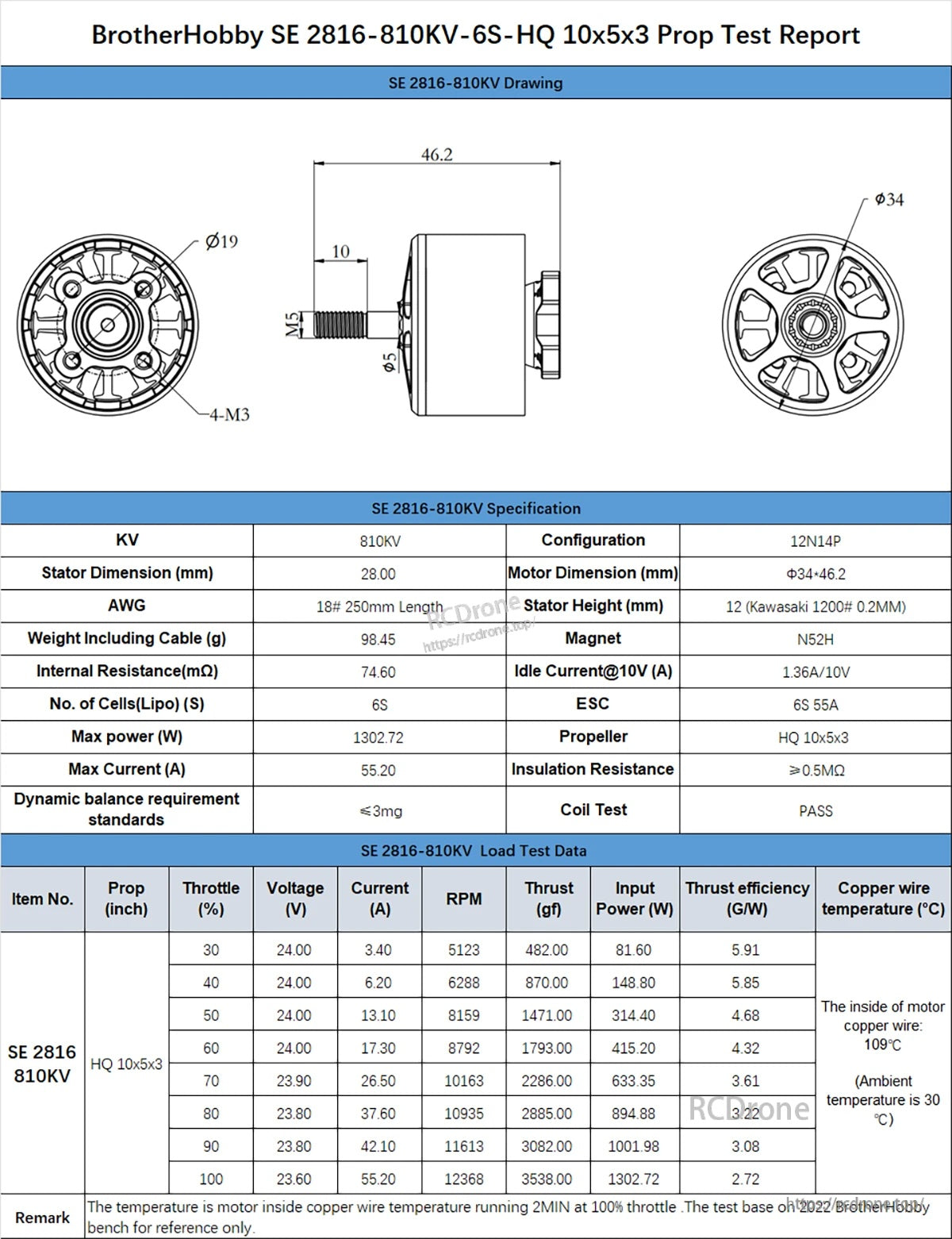

Отчет о тестировании пропеллера 6S (HQ 10x5x3)
| Дроссель | 100% |
| ESC | 6S 55A |
| Пропеллер | HQ 10x5x3 |
| Максимальный тяговый усилие | 3538 gf |
| Максимальная мощность | 1302.72 W |
| Максимальный ток | 55.20 A |
| Напряжение (при 100%) | 23.6 V |
| Эффективность тяги (при 100%) | 2.72 г/Вт |
| Температура медного провода | 109°C (окружающая 30°C) |
Данные нагрузочного теста (HQ 10x5x3)
| Дроссель (%) | Напряжение (В) | Ток (А) | Об/мин | Тяга (гф) | Входная мощность (Вт) | Эффективность тяги (г/Вт) |
|---|---|---|---|---|---|---|
| 30 | 24.00 | 3.40 | 5123 | 482.00 | 81.60 | 5.91 |
| 40 | 24.00 | 6.20 | 6288 | 870.00 | 148.80 | 5.85 |
| 50 | 24.00 | 13.10 | 8159 | 1471.00 | 314.40 | 4.68 |
| 60 | 24.00 | 17.30 | 8792 | 1793.00 | 415.20 | 4. Температура - это температура медного провода внутри после работы в течение 2 минут на 100% газа. Данные теста приведены только для справки. Что включено

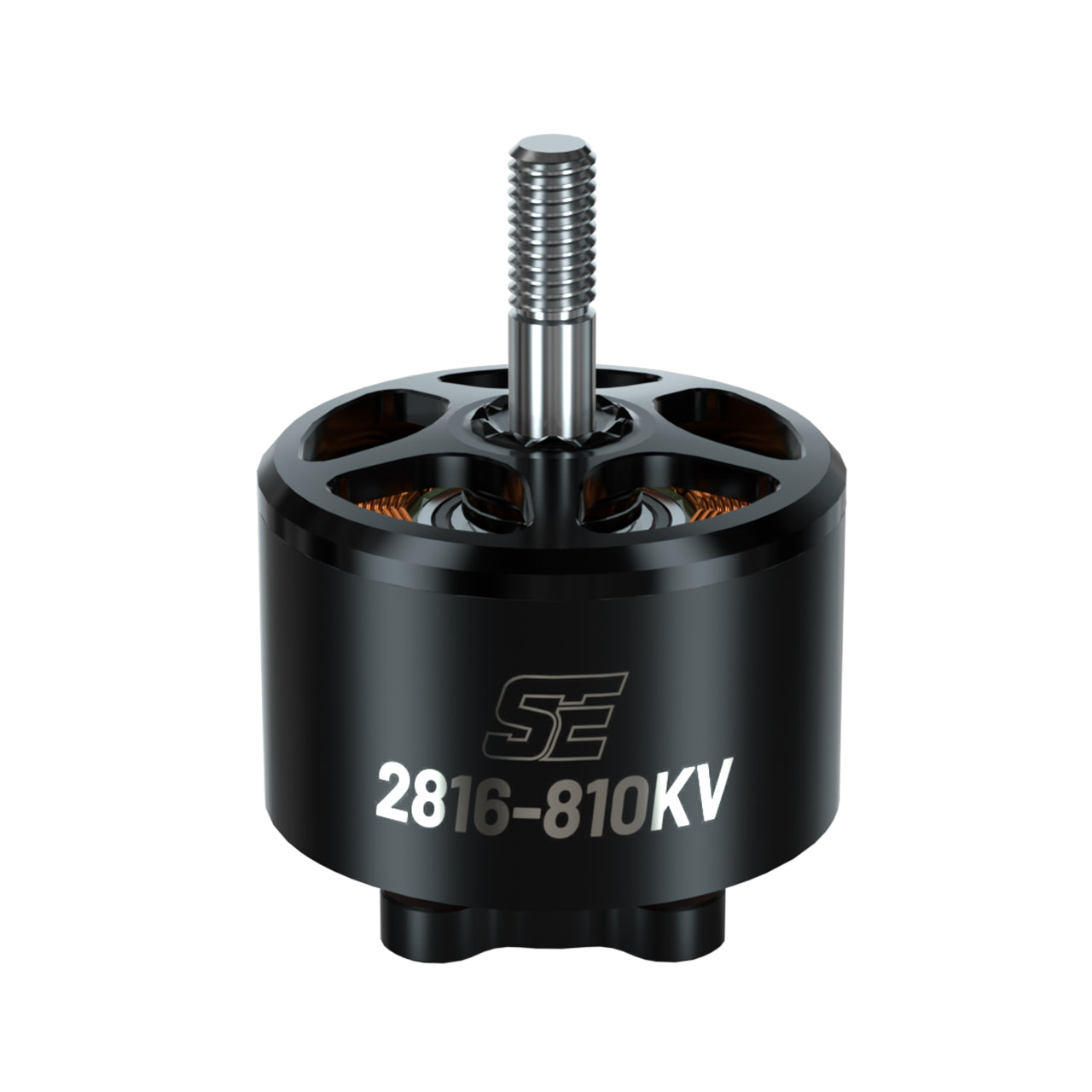

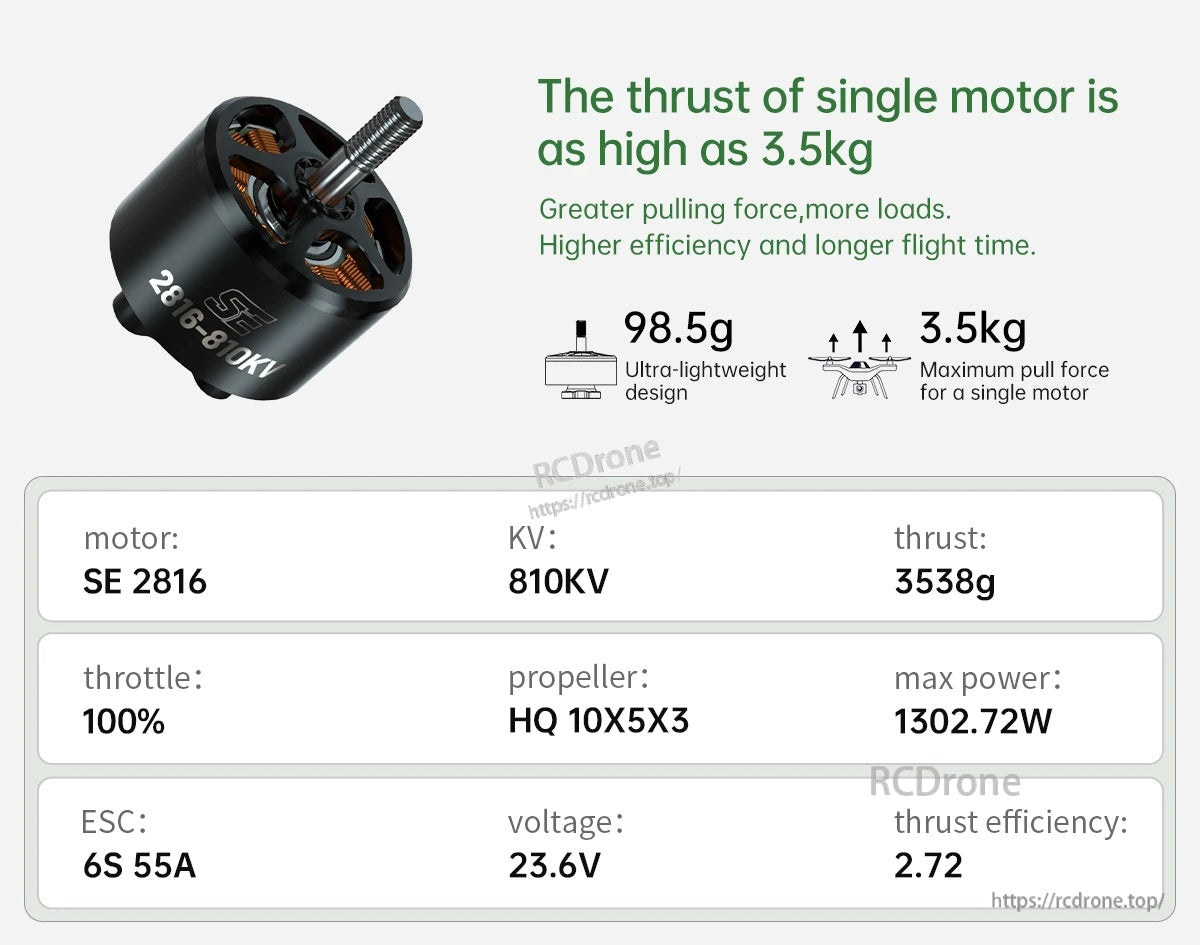

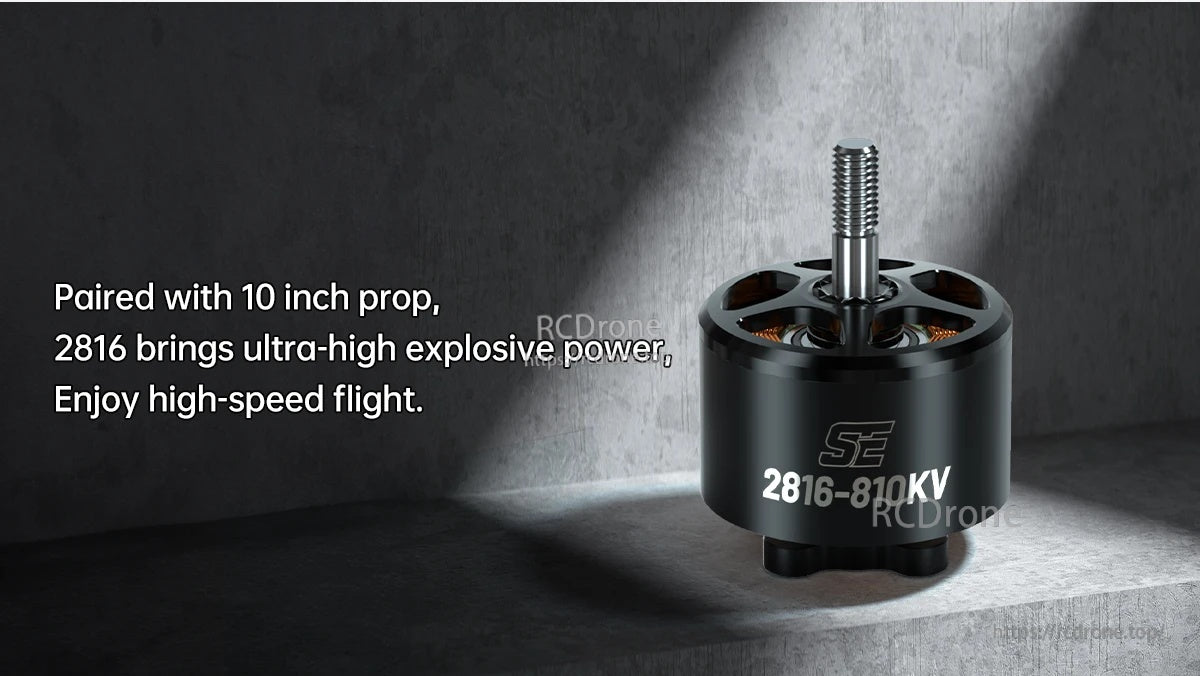

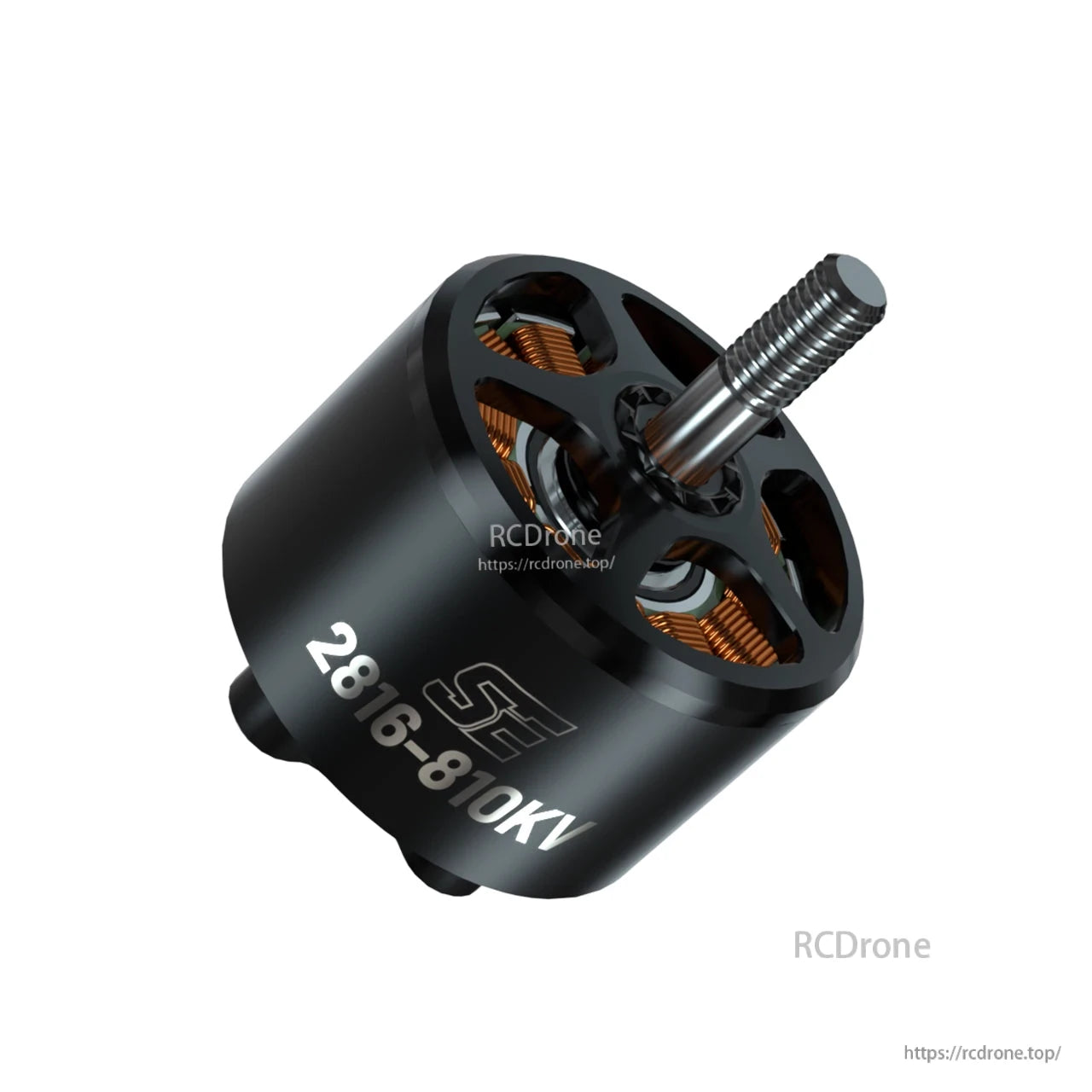

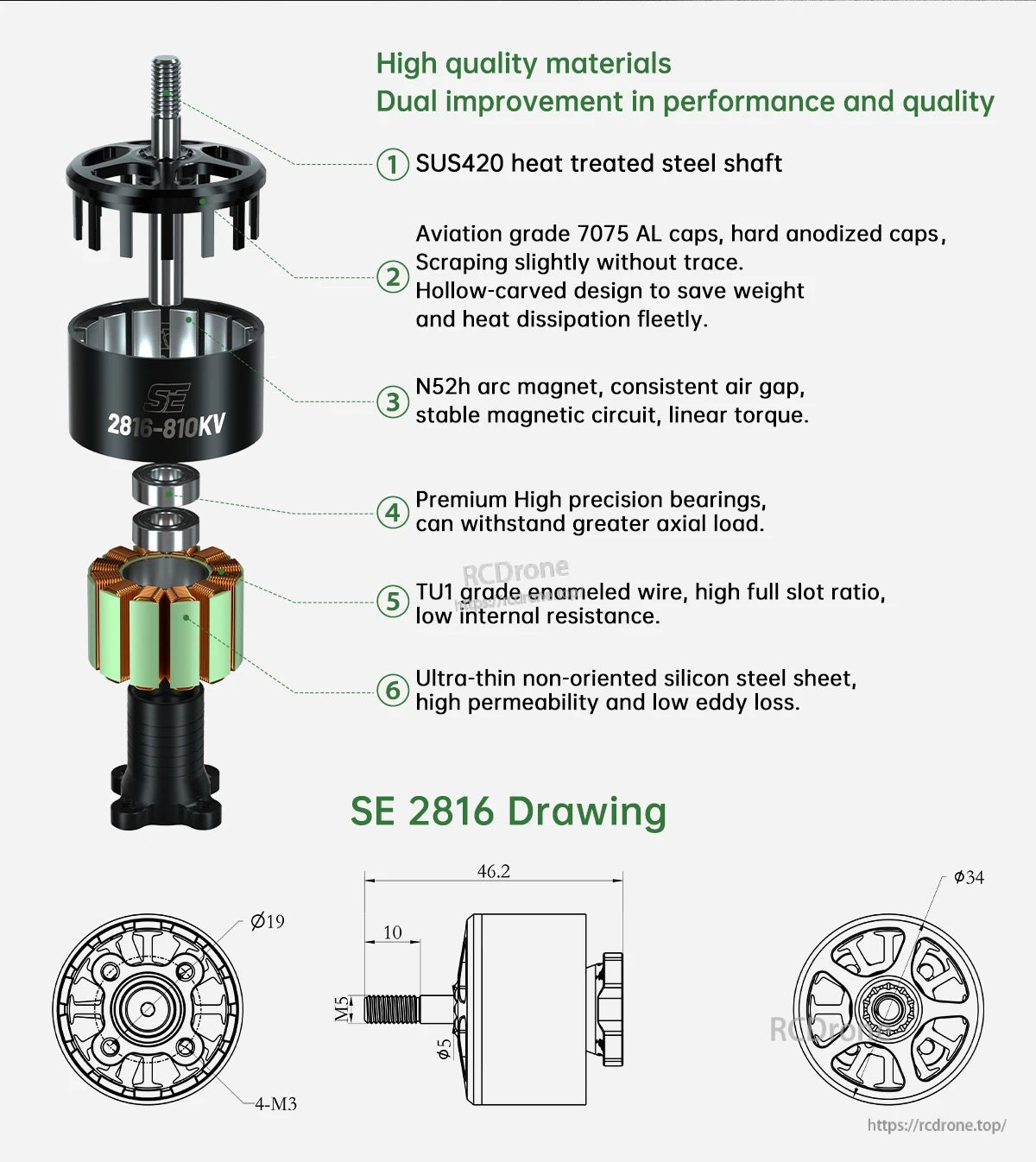

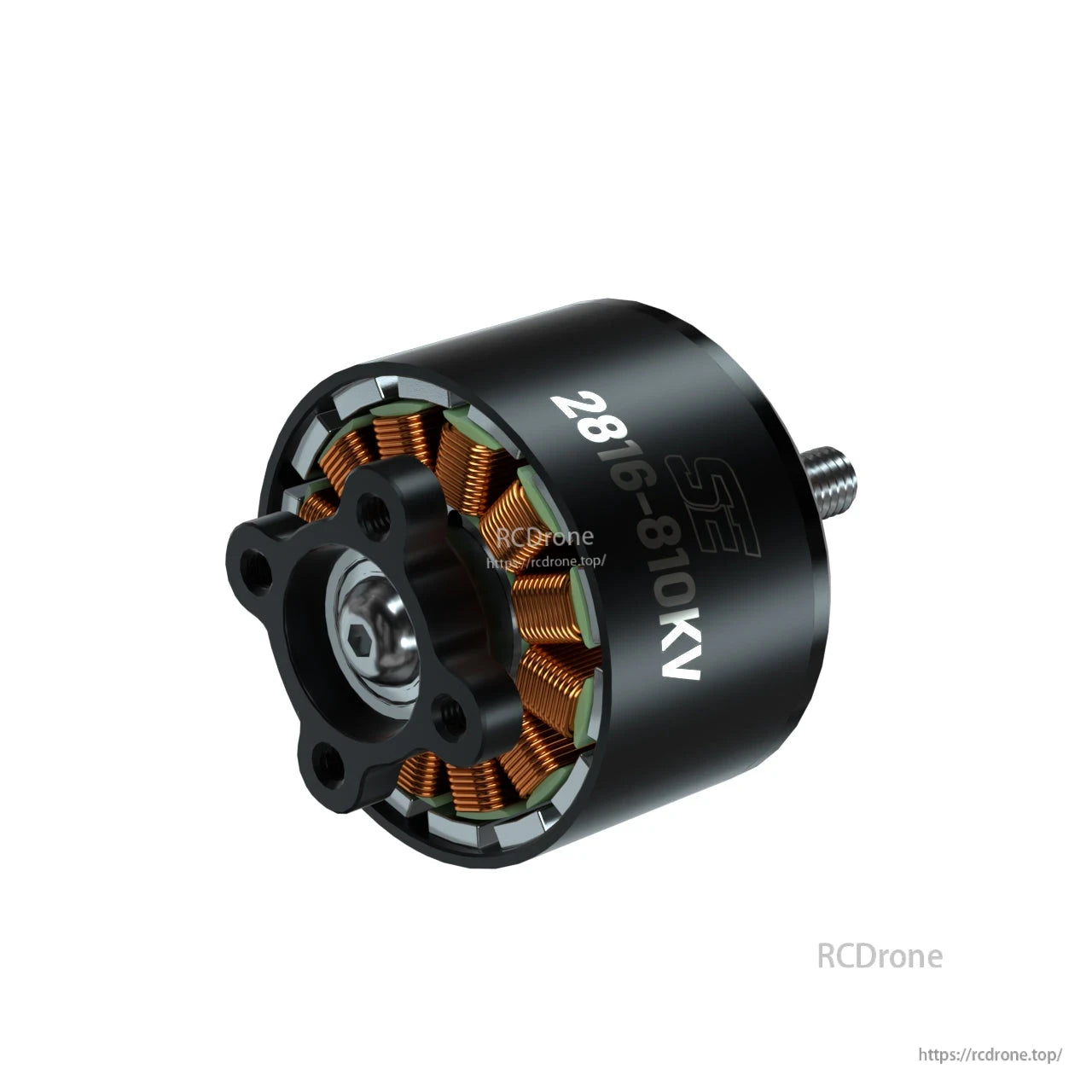

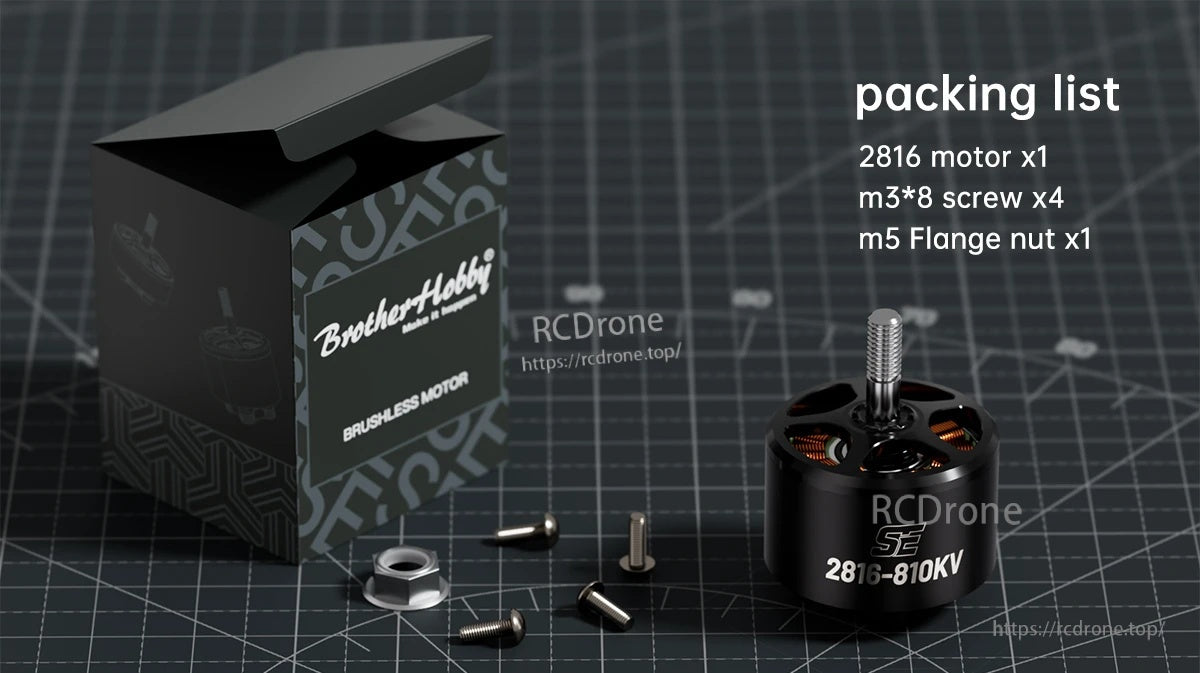

Для вопросов по установке или проверки совместимости, свяжитесь с поддержкой по адресу https://rcdrone.top/ или support@rcdrone.top. Детали Бесщеточный мотор BrotherHobby SE 2816 810KV CW имеет черный корпус и серебряный вал для простой установки.  Спецификации мотора BrotherHobby SE 2816 810KV показывают до 3538 г тяги при 100% газа с пропеллером HQ 10x5x3 на 6S 23.6V (55A ESC) и весом мотора 98.5 г.  Бесщеточный мотор BrotherHobby SE 2816 810KV разработан для работы с 10-дюймовым пропеллером для высокоскоростного полета.  Мотор SE 2816 810KV использует вал из стали SUS420, крышки из алюминия 7075, магниты N52H и 4×M3 крепления для надежных сборок.  Бесщеточный мотор BrotherHobby SE 2816-810KV поставляется с четырьмя винтами M3×8 и фланцевой гайкой M5 для крепления.  Документация на мотор BrotherHobby SE 2816 810KV включает в себя чертеж размеров и данные тестирования на 6S с пропеллером HQ 10x5x3. Related Collections
