BrotherHobby Avenger 32512 V5 710KV CW бесщеточный мотор 6S, вал M5, крепление 19x19мм, 107г
BrotherHobby Avenger 32512 V5 710KV CW бесщеточный мотор 6S, вал M5, крепление 19x19мм, 107г
BrotherHobby
Не удалось загрузить сведения о доступности самовывоза
Обзор
BrotherHobby Avenger 32512 V5 - это бесщеточный мотор из серии Avenger V5. Этот список представляет собой версию 710KV CW (переднее вращение), предназначенную для многороторных силовых систем 6S LiPo и совместимую с складывающимися пропеллерами.
Ключевые особенности
- Совместимость со складывающимися пропеллерами для удобной установки и транспортировки
- Максимальная тяга (один мотор): 4.4кг+
- Ультралегкий дизайн: 107г (с проводами SR 30 см)
- Стальной вал SUS420, термообработанный
- Крышки из алюминия 7075 (с жестким анодированием) и полая конструкция для экономии веса и рассеивания тепла
- Дизайн магнитов N52H с постоянным воздушным зазором и стабильной магнитной цепью
- Подшипники высокой точности, разработанные для выдерживания больших осевых нагрузок
- Эмаль провод TU1, высокий полный коэффициент заполнения, низкое внутреннее сопротивление
- Ультратонкий неориентированный кремниевый стальной лист для высокой проницаемости и низких вихревых потерь
Технические характеристики
| Модель | Avenger 32512 V5 |
|---|---|
| Тип | Бесщеточный мотор |
| KV | 710KV / 780KV (в этом списке: 710KV, CW) |
| № ячеек (LiPo) | 6S |
| Конфигурация | 12N14P |
| Статор | 12мм |
| Корпус основания | Al 7075 |
| Крышка колокола | Al 7075 |
| Вал | SUS420 |
| Резьба адаптера пропеллера | M5 |
| Шаблон болтов | M3 (19X19мм) |
| Подшипники | Японские NMB 12X6X4 |
| Ротор | N52H дуговые магниты |
| Провод | 16#; длина 30см |
| Вес | 107г с проводами SR длиной 30см |

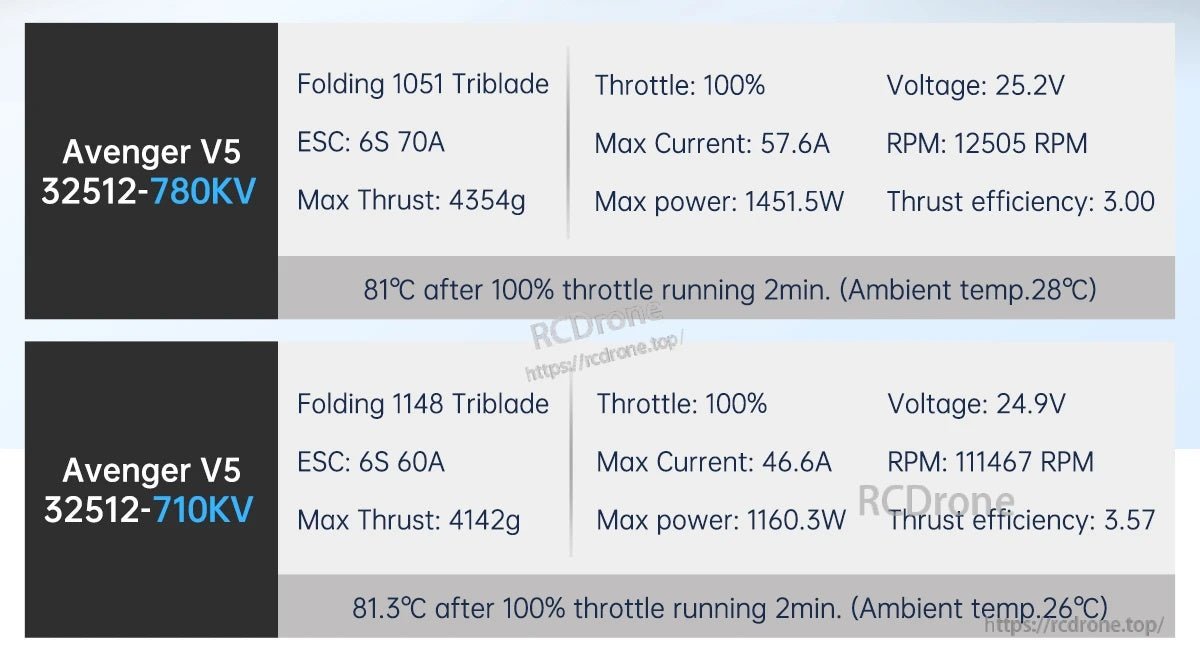

Данные о производительности (из предоставленных тестовых графиков)
| КВ мотора | Проп | ESC | Дроссель | Напряжение | Максимальный ток | Обороты в минуту | Максимальная мощность | Максимальный тяговый усилие | Эффективность тяги | Примечание по температуре |
|---|---|---|---|---|---|---|---|---|---|---|
| 780KV | Складной 1051 Три лопасти | 6S 70A | 100% | 25.2V | 57.6A | 12505 об/мин | 1451.5W | 4354g | 3.00 | 81°C после 100% газа в течение 2 минут (температура окружающей среды 28°C) |
| 710KV | Складной 1148 Три лопасти | 6S 60A | 100% | 24.9V | 46.6A | 11467 об/мин | 1160.3W | 4142g | 3.57 | 81.3°C после 100% газа в течение 2 минут (температура окружающей среды 26°C) |
Механические размеры чертежа (по предоставленному чертежу)
- 46.7
- 18
- 20.5
- 8.2
- 12
- M5
- φ5
- φ19
- 4-M3
- φ38.2
- 6-M3
- φ23
Диаметр вращения складного весла (ручное измерение; возможны небольшие отклонения)
- Складной 9453 Три лопасти (шаг отверстия 23 мм): вращающийся диаметр 244.8мм
- Складной 1051 Три-лопасть (шаг отверстия 23мм): вращающийся диаметр 259.1мм
- Складной 1148 Три-лопасть (шаг отверстия 23мм): вращающийся диаметр 285.3мм
- Складной 1248 Три-лопасть (шаг отверстия 23мм): вращающийся диаметр 311.1мм
- Складной 1555 Три-лопасть (шаг отверстия 23мм): вращающийся диаметр 379.7мм
- Складной 1660 Три-лопасть (шаг отверстия 25мм): вращающийся диаметр 395.1мм
- Складной 1865 Три-лопасть (шаг отверстия 23мм): вращающийся диаметр 453.9мм

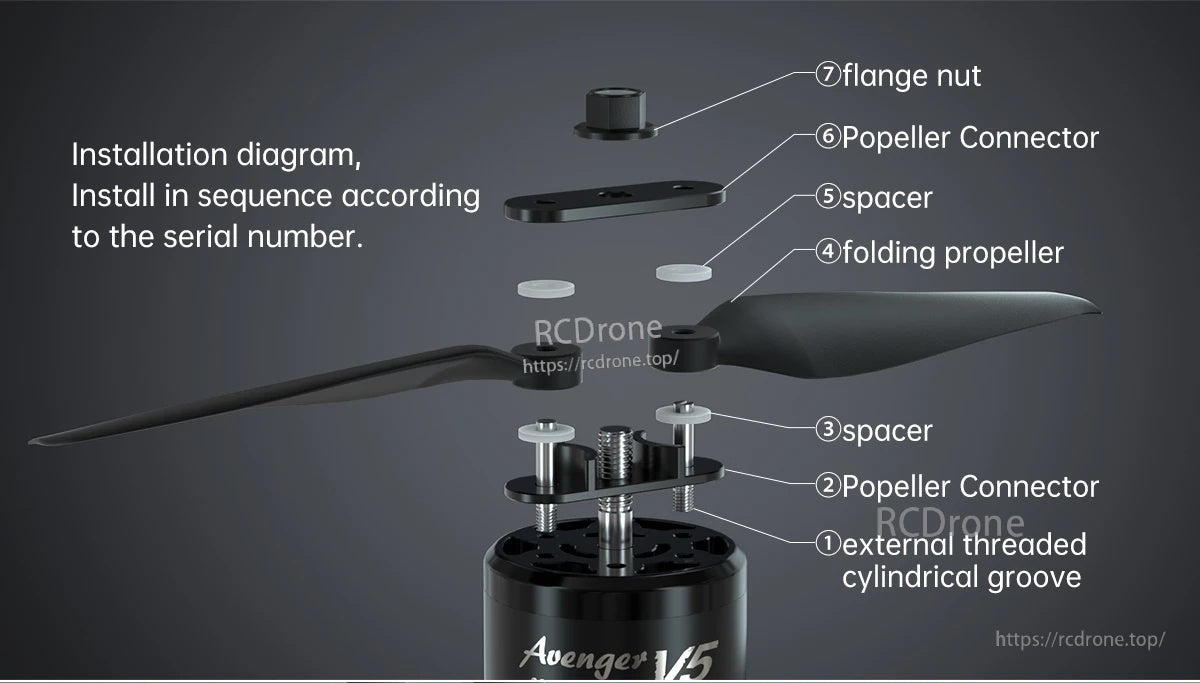

Справка по установке (ярлыки схемы оборудования складного пропеллера)
- 1: внешняя резьба цилиндрического паза
- 2: соединитель пропеллера
- 3: проставка
- 4: складной пропеллер
- 5: проставка
- 6: соединитель пропеллера
- 7: фланцевая гайка
Применения
- Сборки многороторных дронов 6S с использованием складных пропеллеров
- Аэросъемка и съемочные платформы, требующие компактных, складных установок пропеллеров
Поддержка
По вопросам совместимости (монтаж, резьба пропеллера, оборудование складного пропеллера) свяжитесь с support@rcdrone.top or посетите https://rcdrone.top/.
Детали

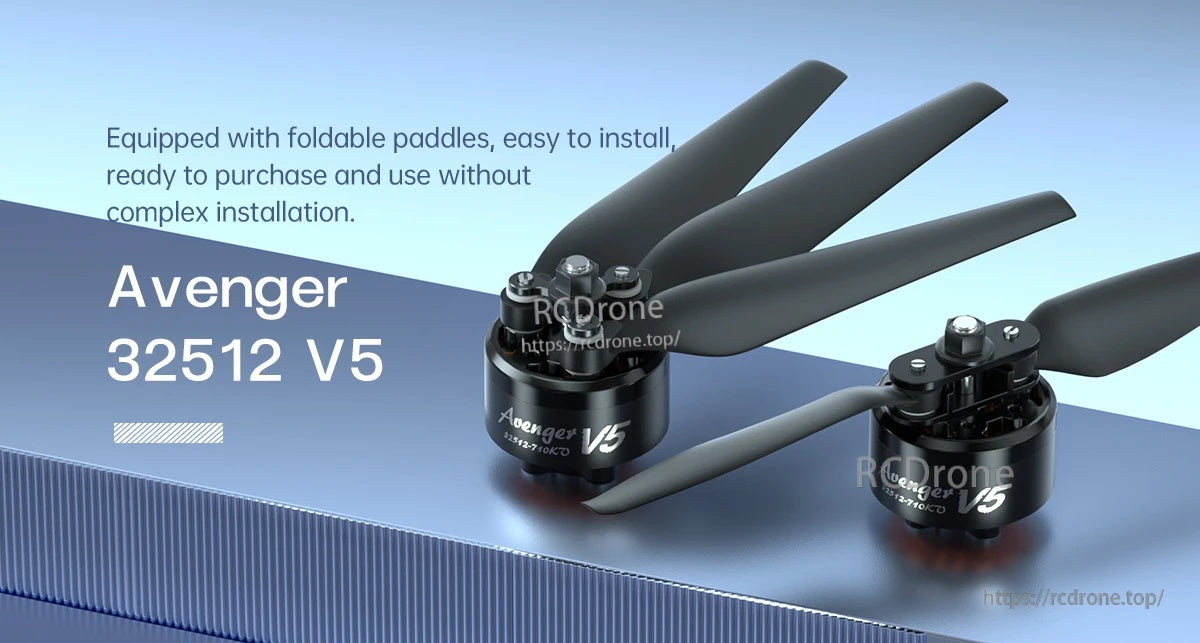

Двигатели безщеточного типа Avenger 32512 V5 710KV комплектуются складными лопастями пропеллера для компактной и легкой установки системы propulsion.

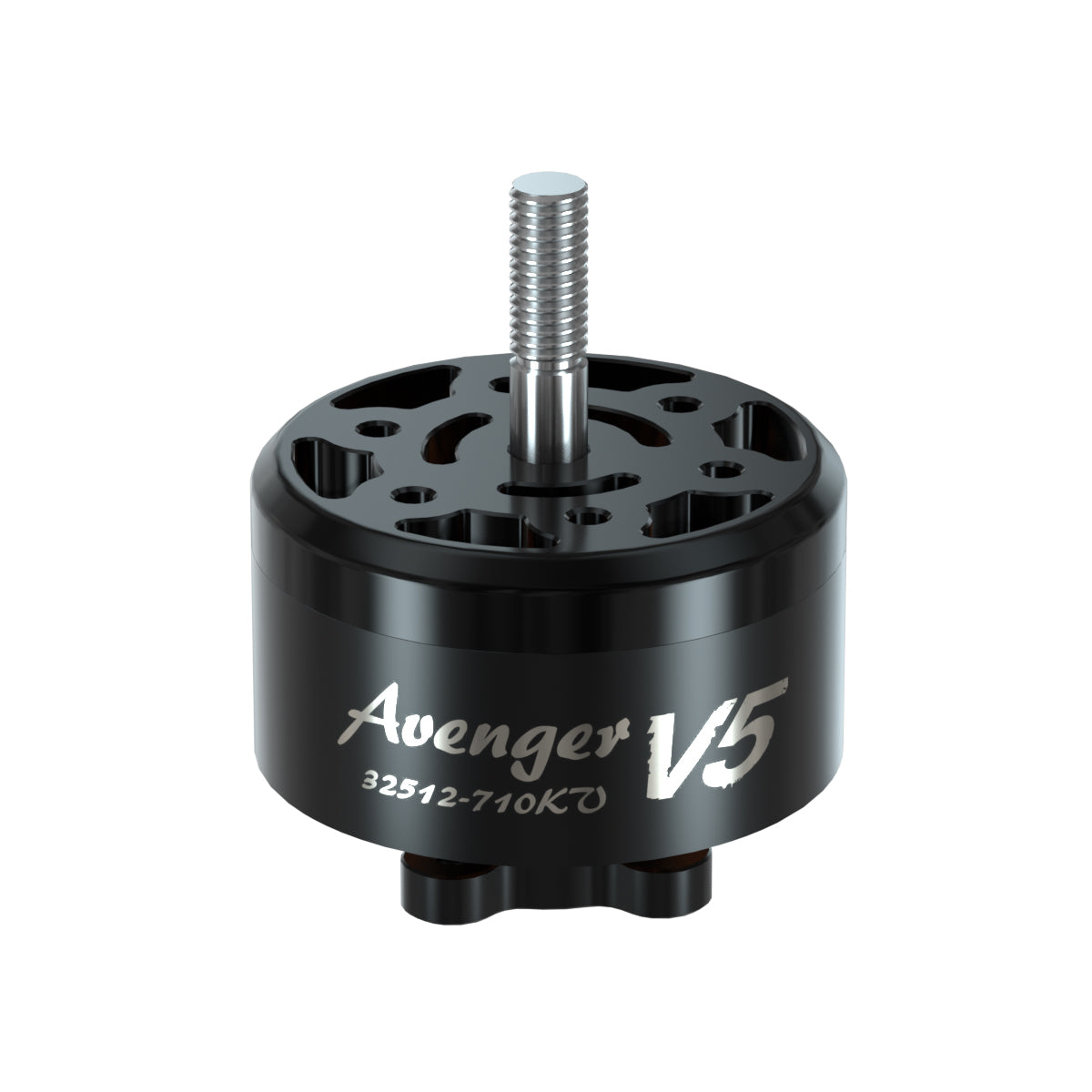

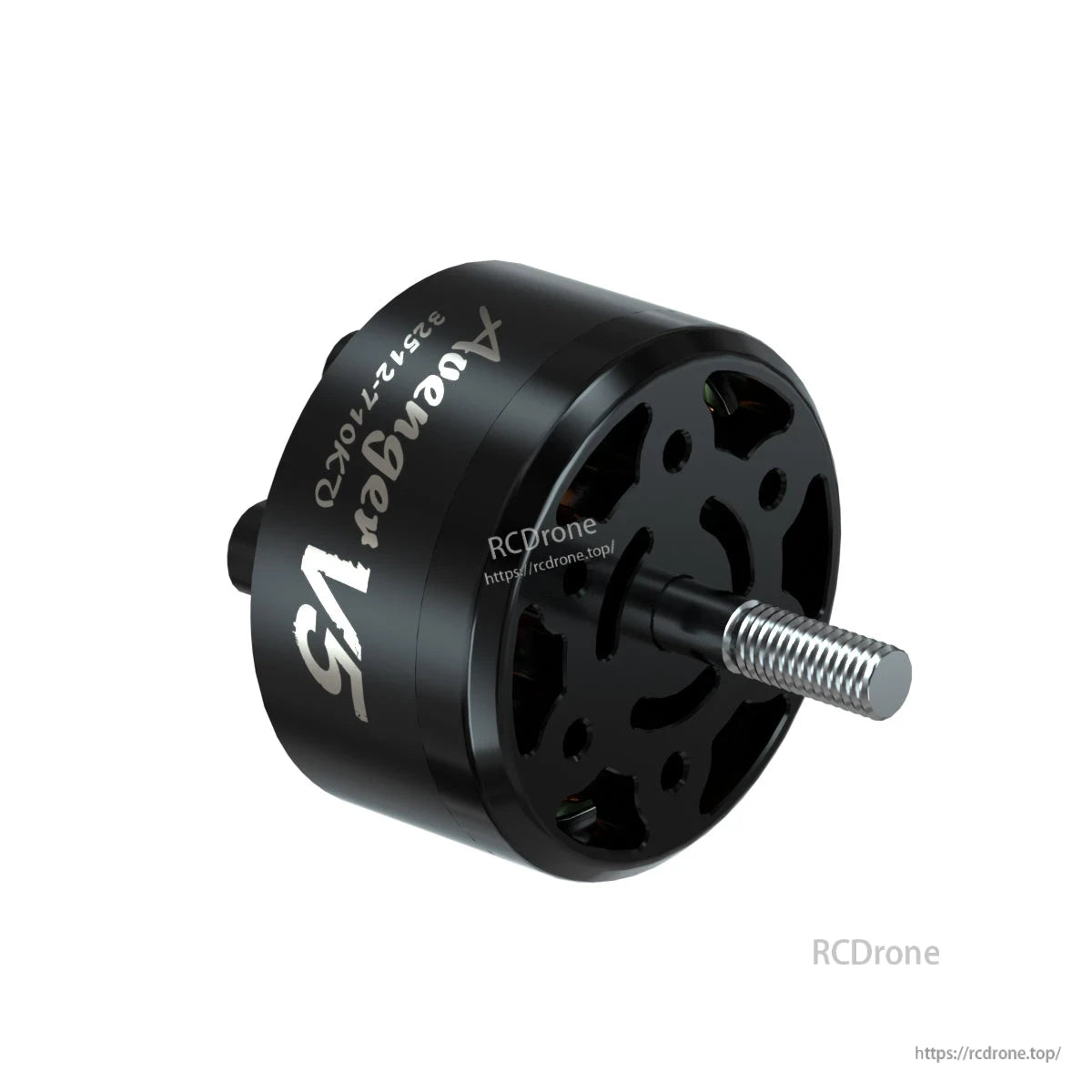

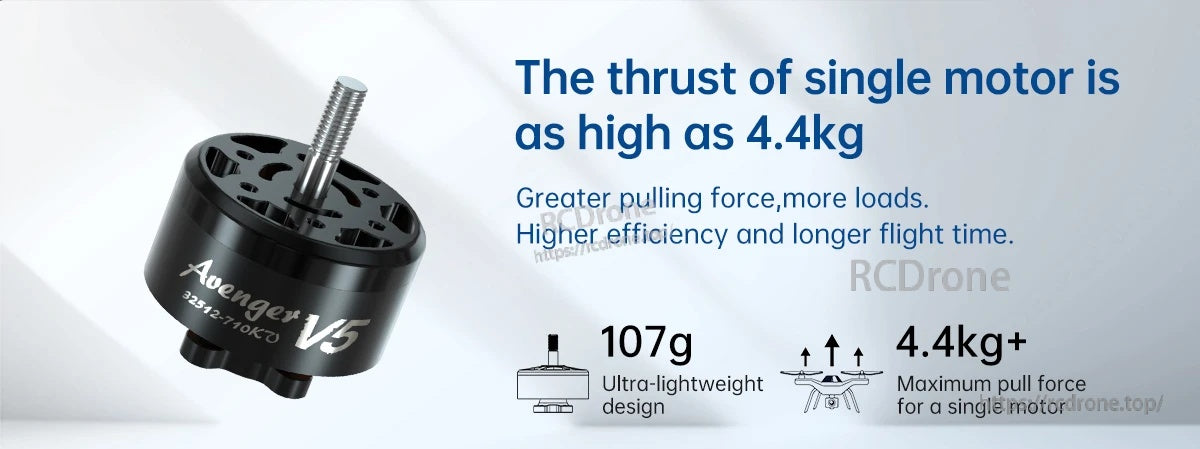

Безщеточный мотор BrotherHobby Avenger V5 имеет вал с резьбой M5 и обозначен 107г с максимальным значением до 4.4 кг максимальная сила тяги.
Список тестовых данных Avenger V5 32512-710KV 6S с результатами триплановой пропеллерной системы, включая максимальный тяговый момент, потребление тока, обороты в минуту, мощность и эффективность.

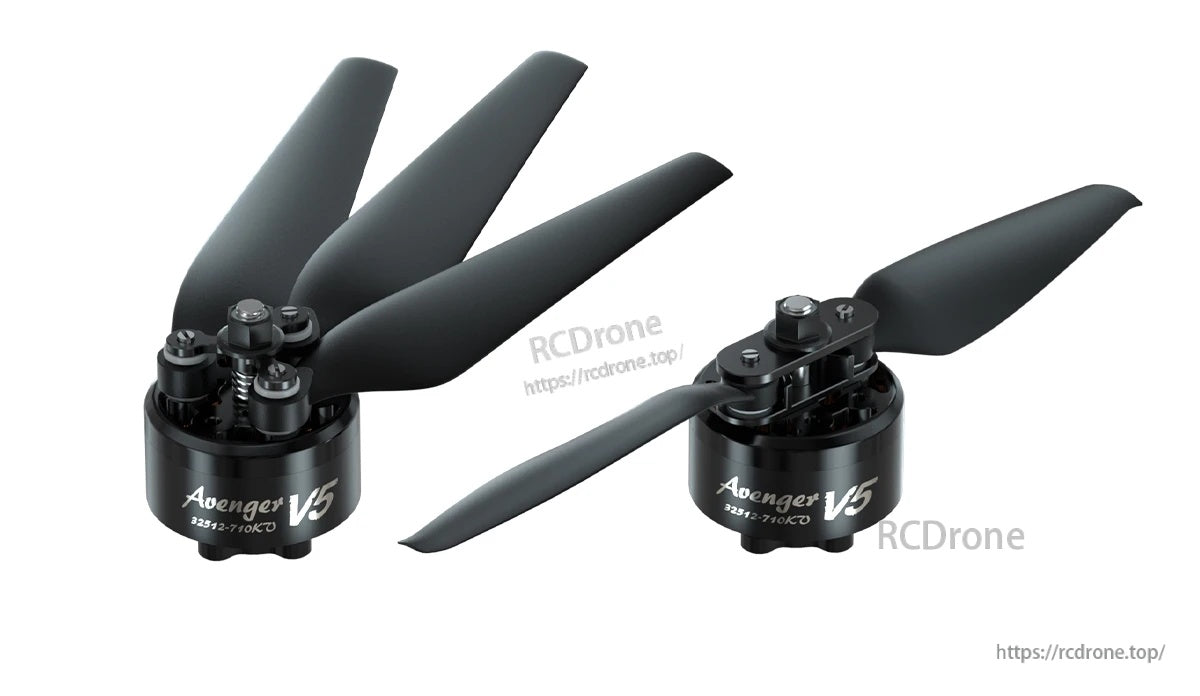

Мотор BrotherHobby Avenger V5 32512 710KV сочетается с складывающимися лопастями пропеллера для компактных установок на многороторных сборках.

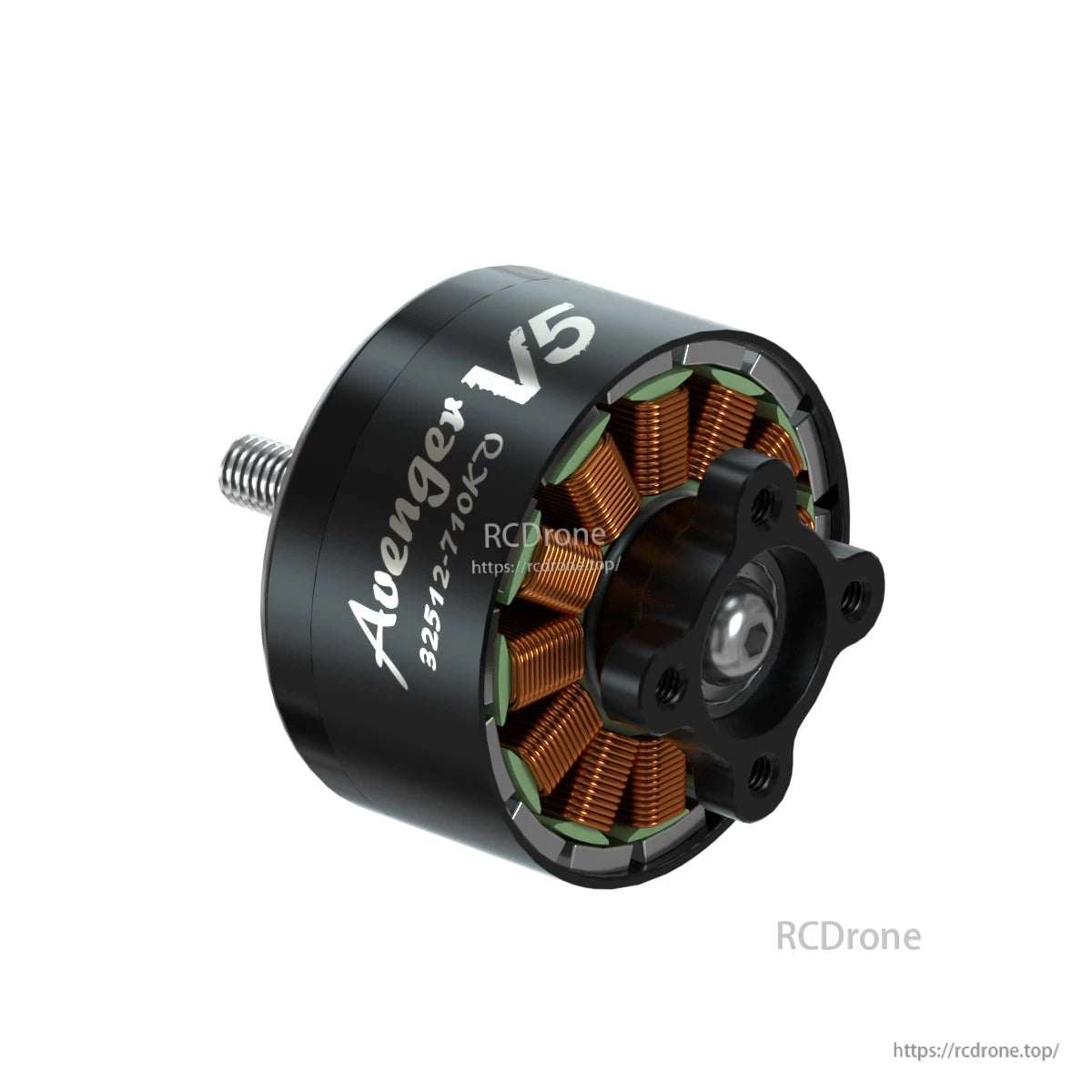

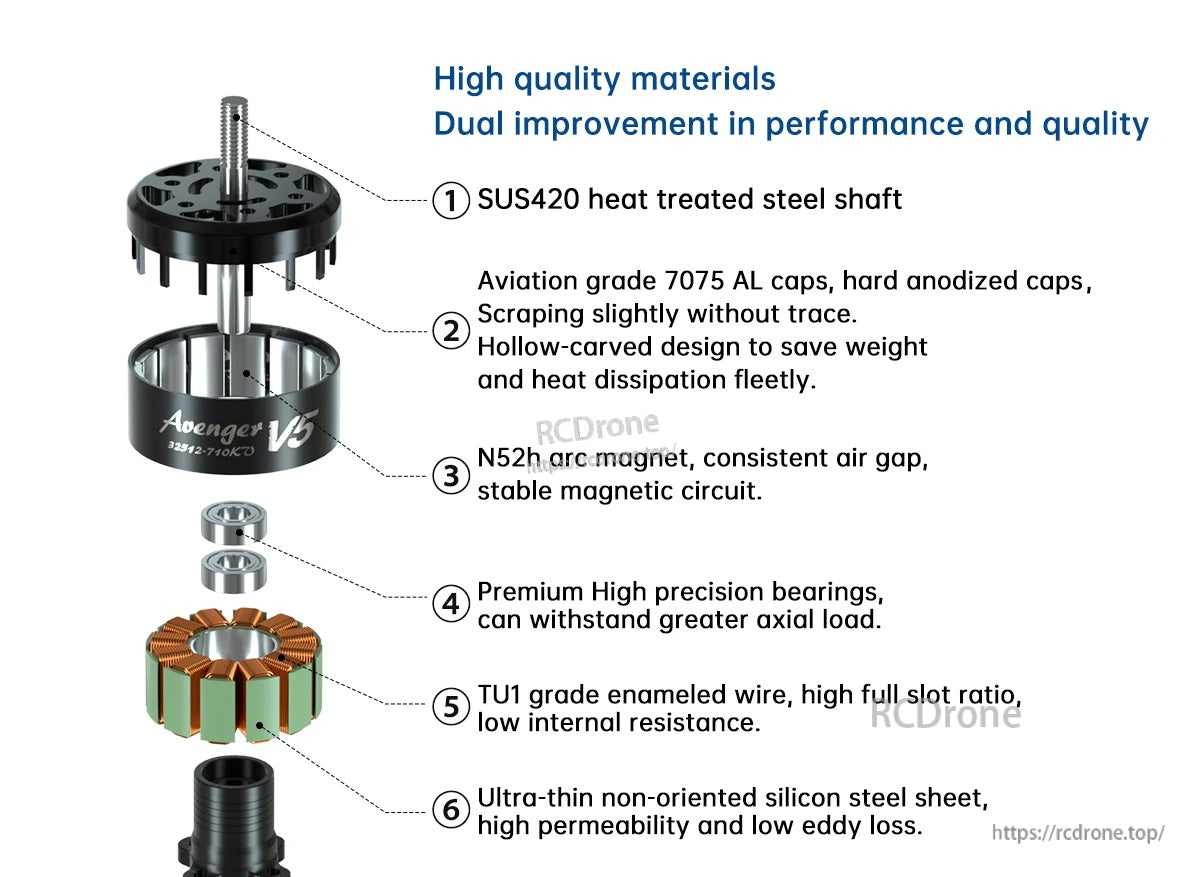

Мотор Avenger V5 использует вал из закаленной стали SUS420, крышки из алюминия 7075, магниты N52H, прецизионные подшипники и статорный пакет из кремнистой стали.

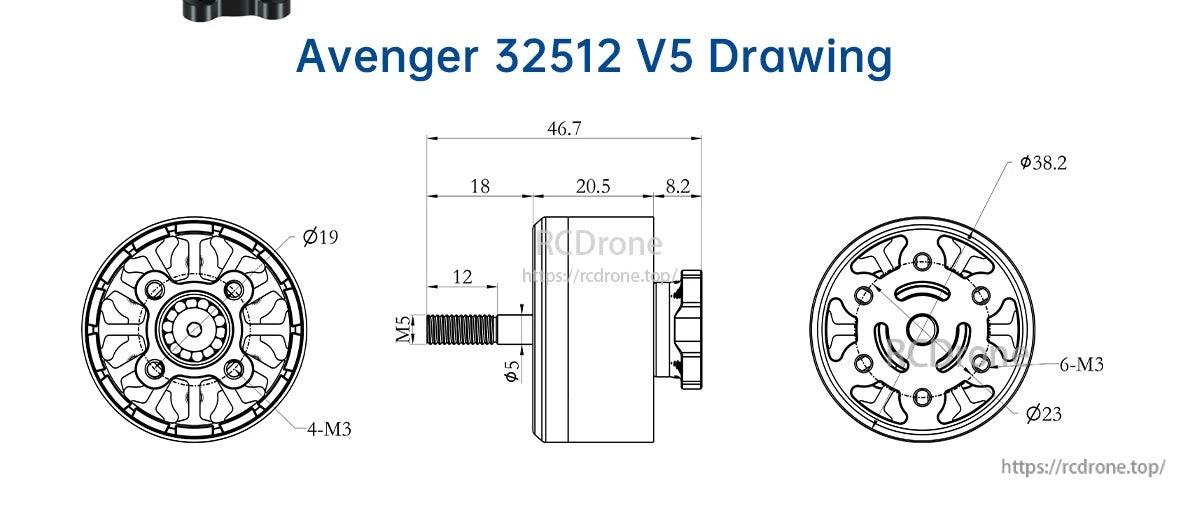

Список размеров мотора Avenger 32512 V5 включает ключевые размеры для установки, включая вал M5 и шаблоны монтажных отверстий M3.

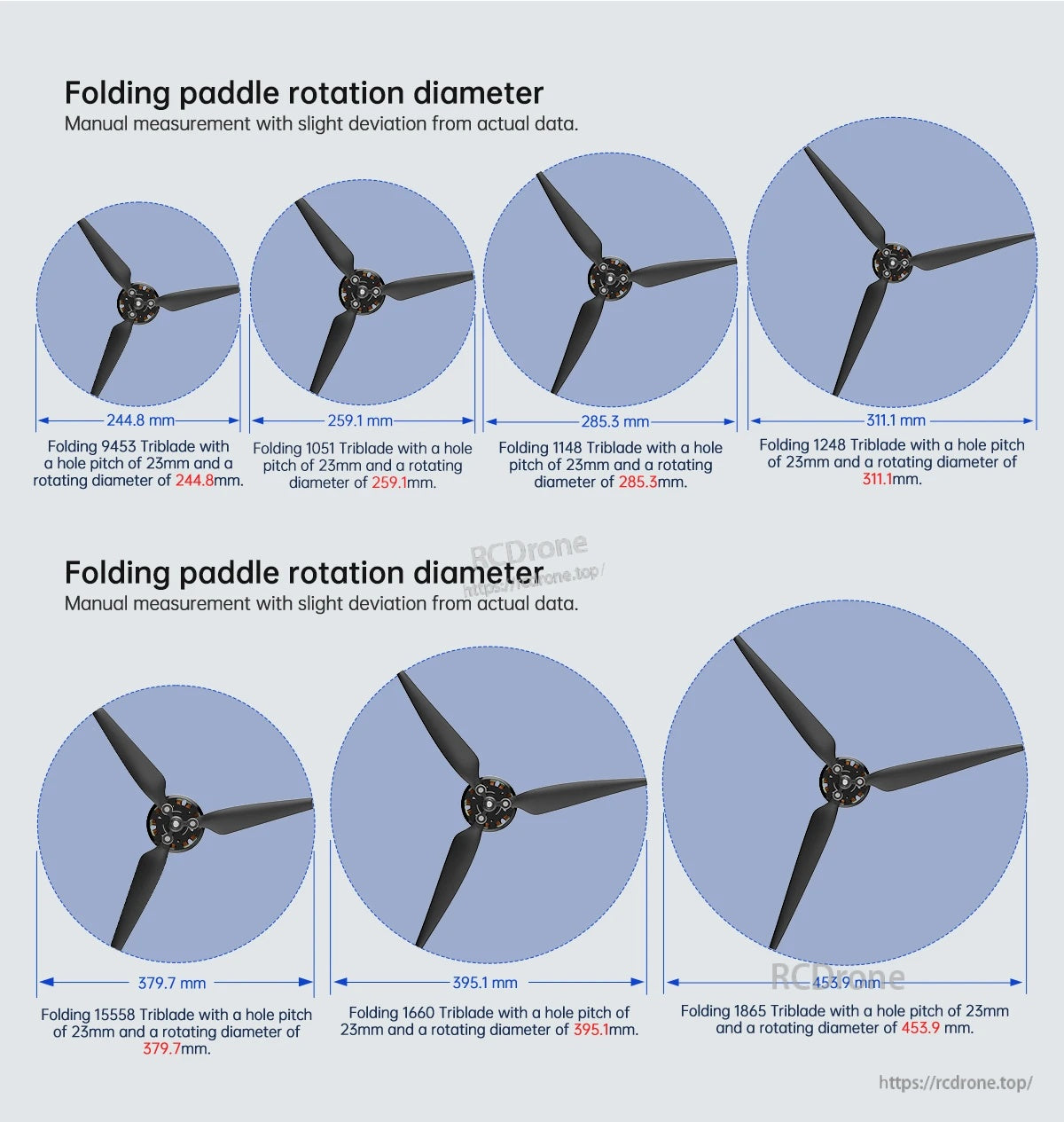

Диаметры вращения складывающегося трипланового пропеллера указаны по размеру, чтобы помочь соответствовать зазору и шагу ступицы во время установки.

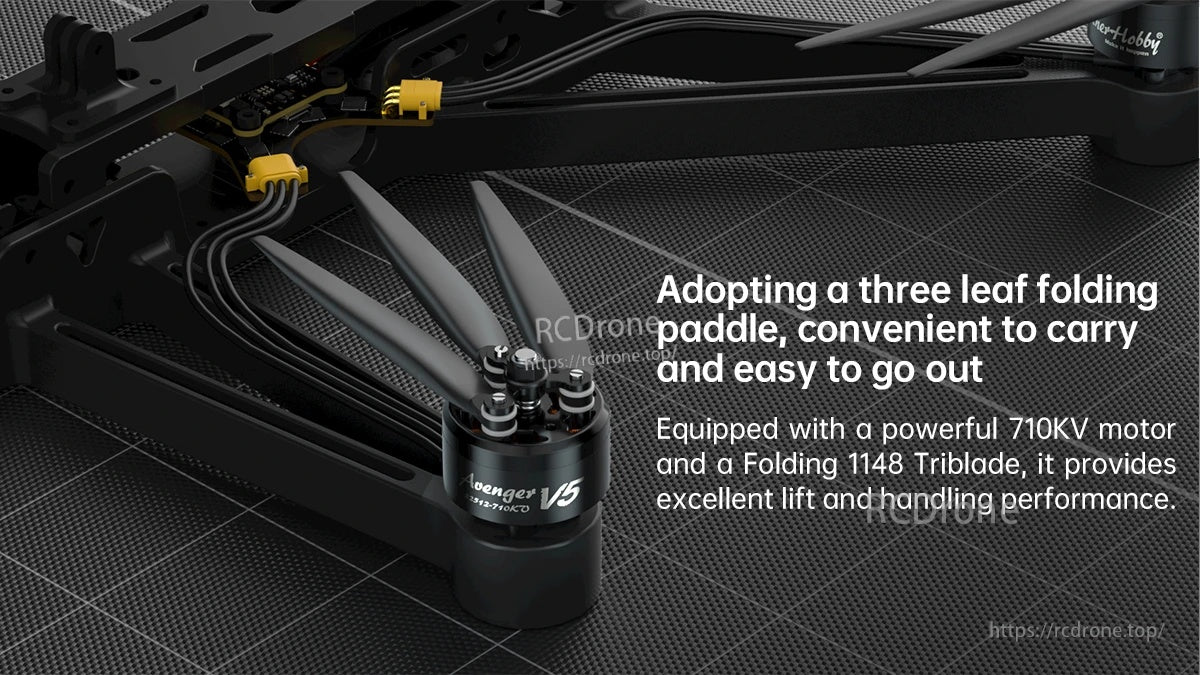

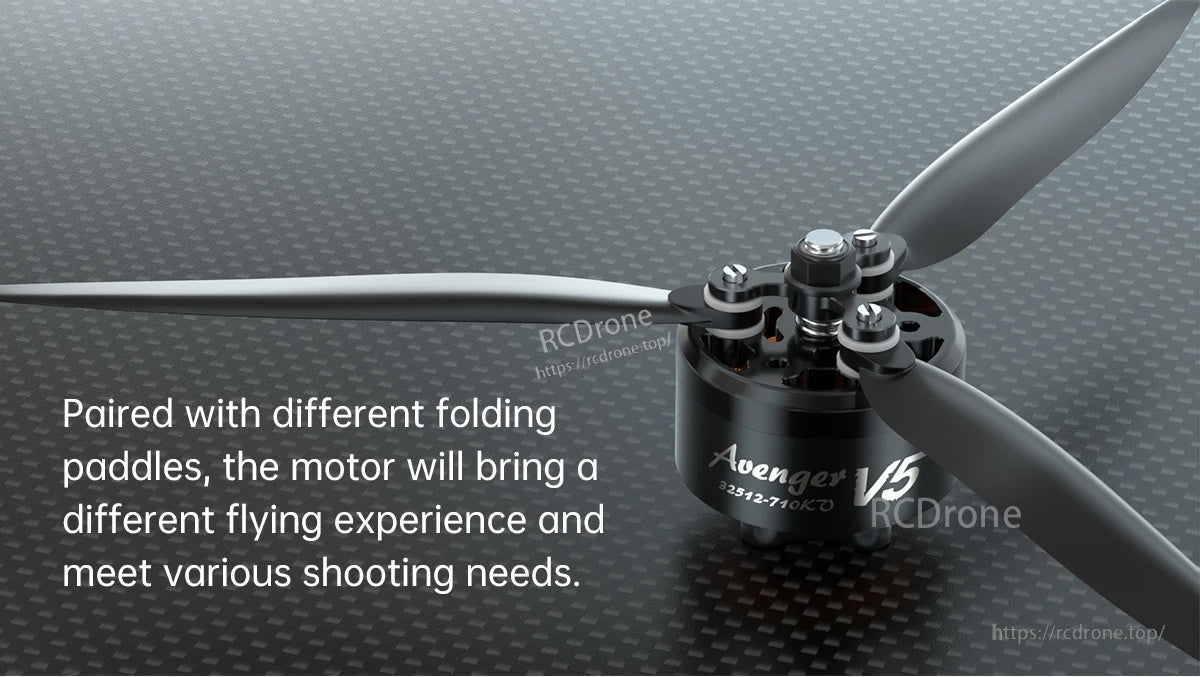

Мотор Avenger V5 710KV сочетается с складывающимся триплановым пропеллером 1148 для компактной и удобной сборки дронов.

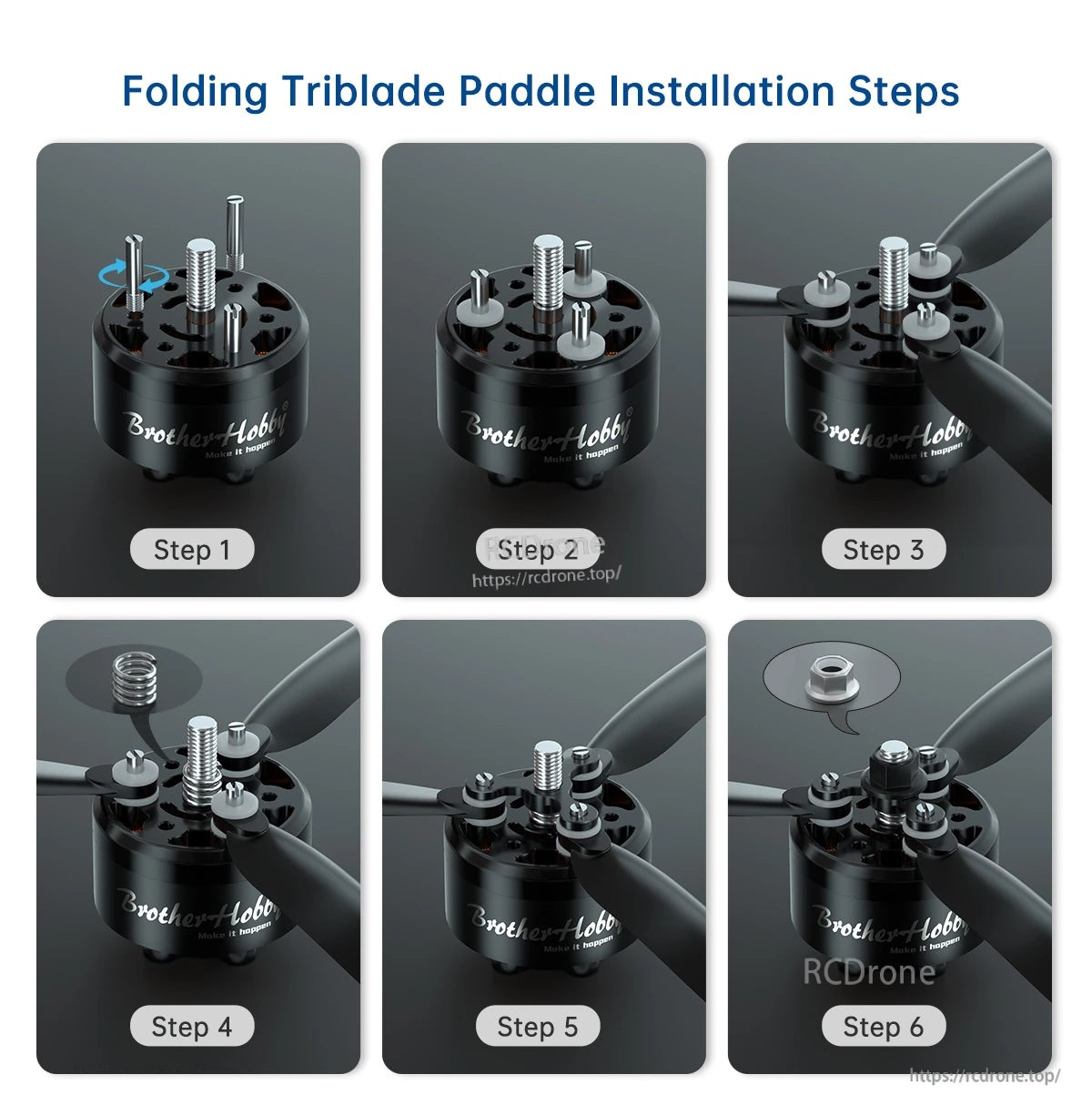

Складное триплопное оборудование для пропеллера устанавливается в четкой последовательности на резьбовом валу мотора с использованием прилагаемых винтов и шайб.

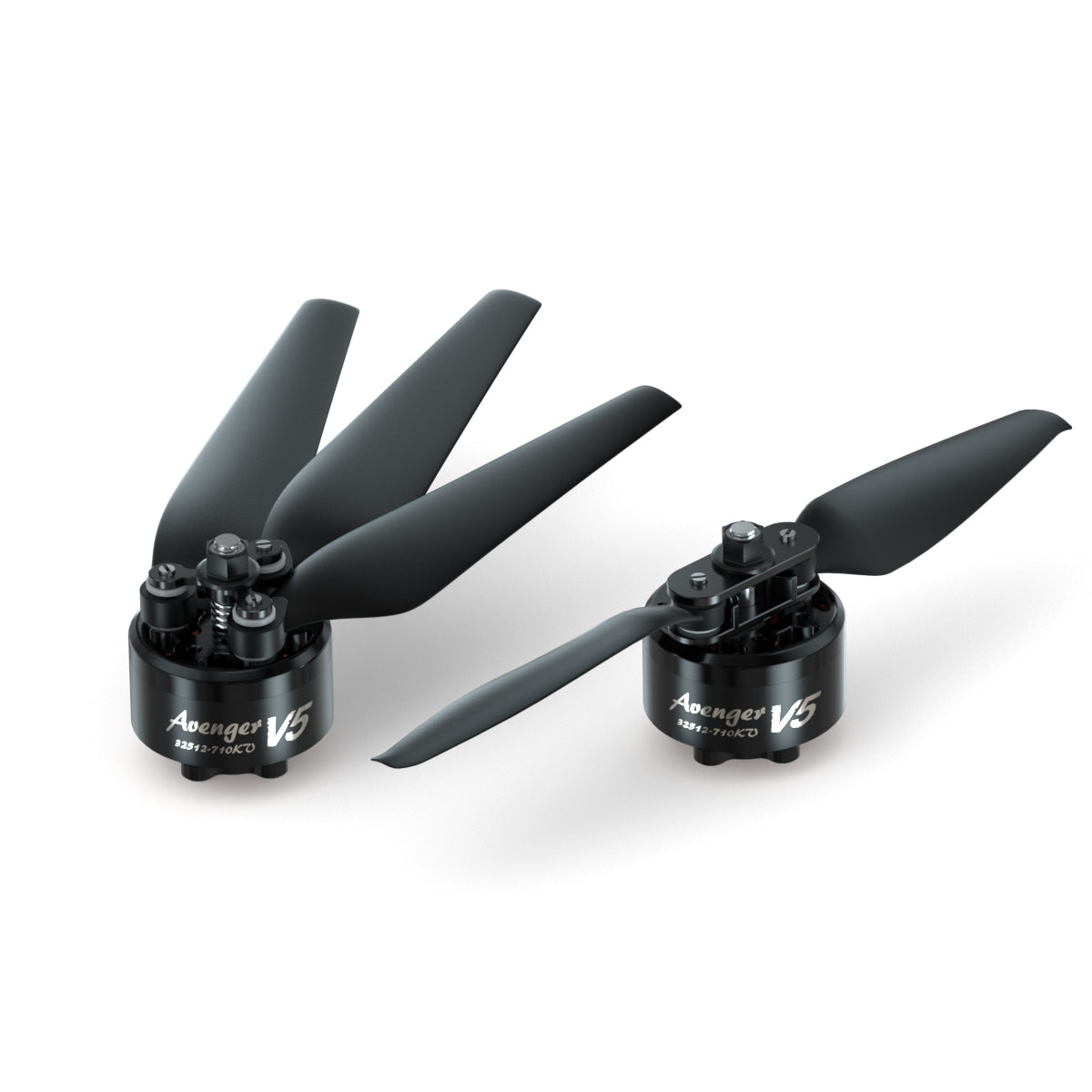

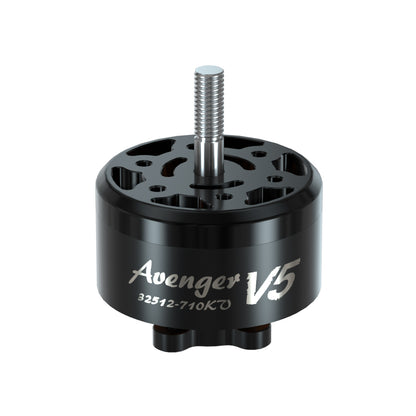

Бесщеточный мотор BrotherHobby Avenger V5 имеет компактный дизайн колокола и показан с установленным пропеллером для сборки дронов.
Настройка Avenger V5 использует складной пропеллер с соединителем пропеллера, проставками и фланцевой гайкой для надежной установки.

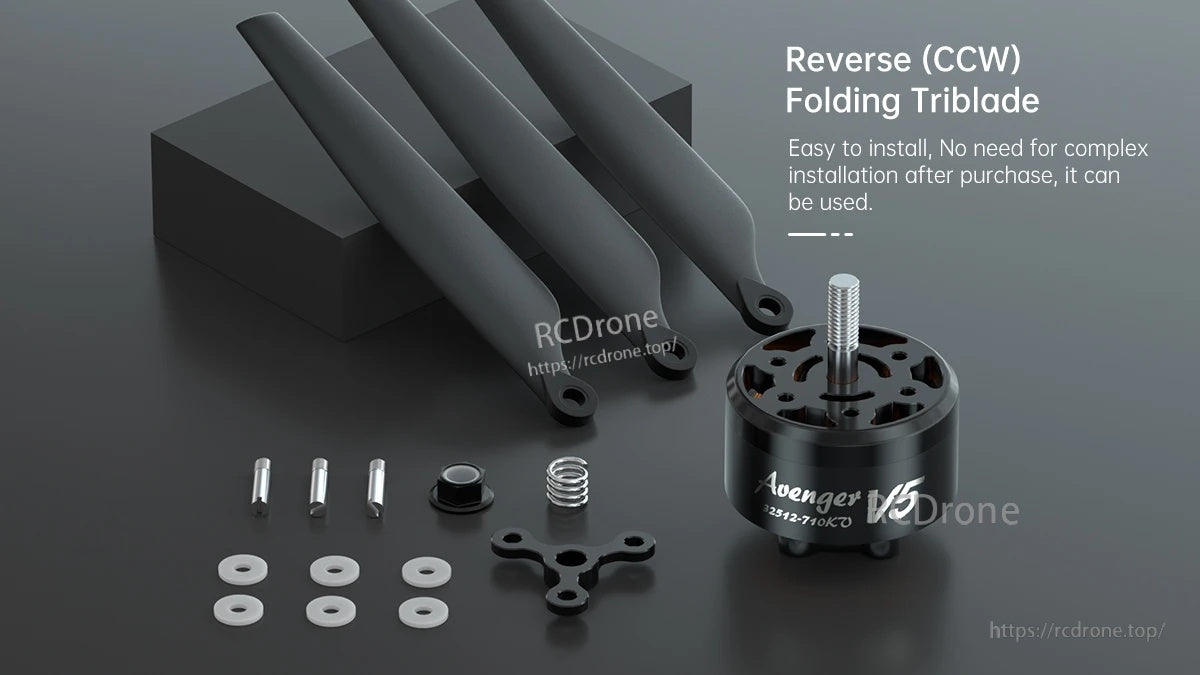

Мотор Avenger V5 сочетается с обратным (CCW) складным триплопным комплектом пропеллеров и прилагаемым оборудованием для простой установки.

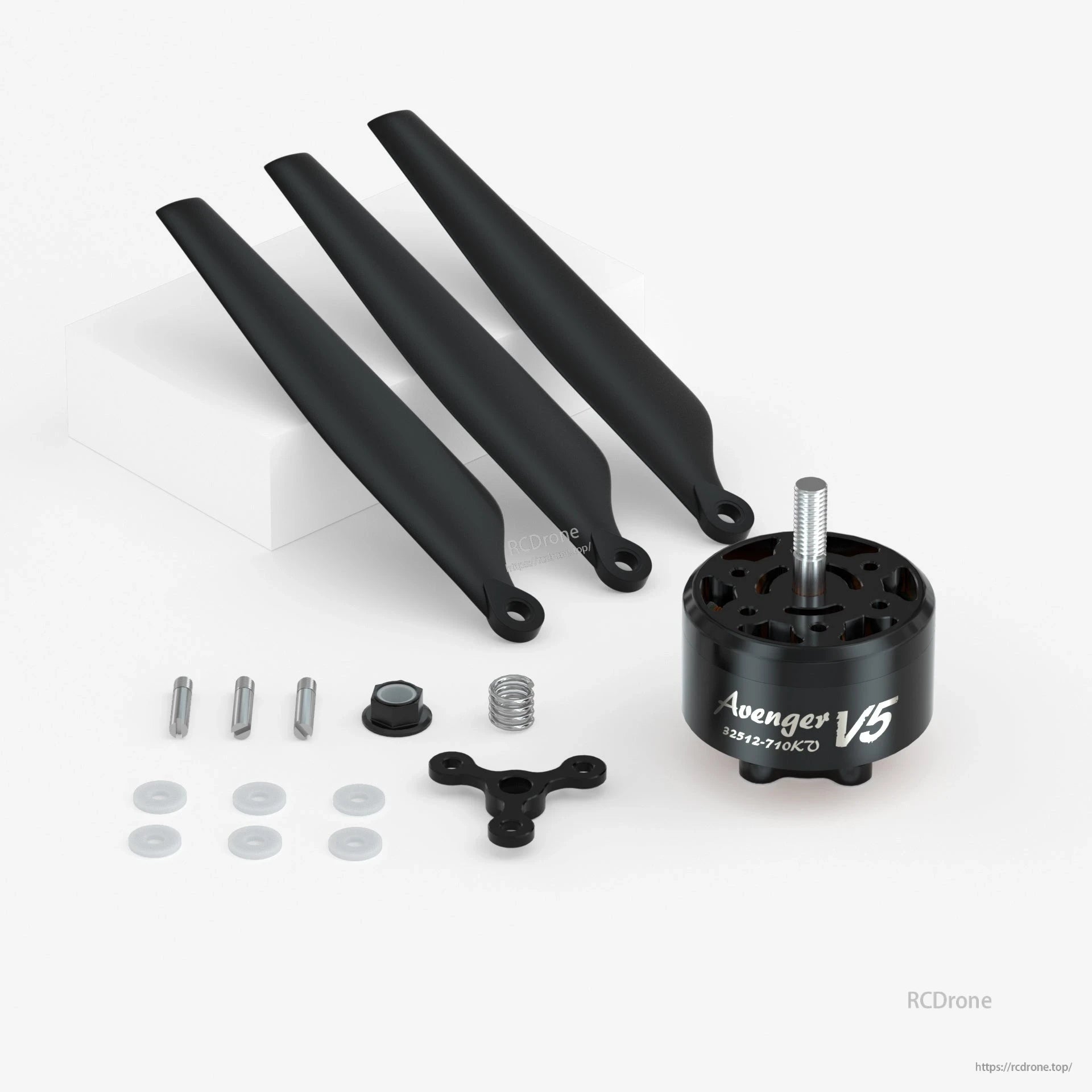

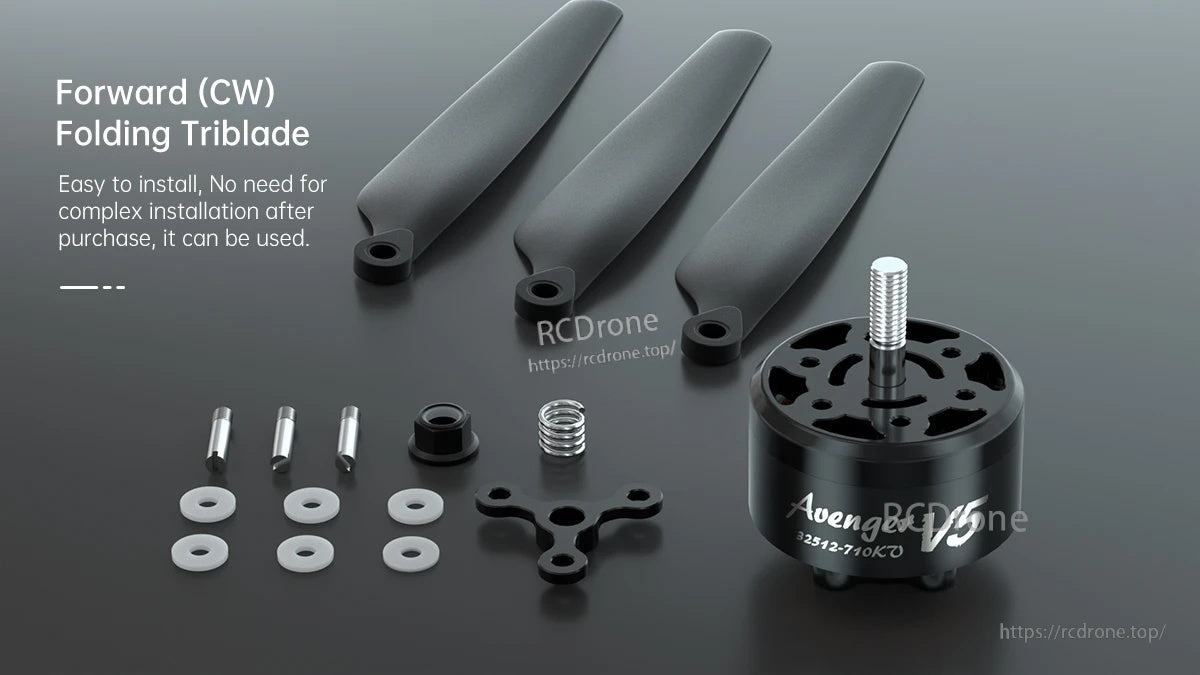

Комплект мотора Avenger включает CW складной триплопный пропеллер и монтажное оборудование, необходимое для простой установки.

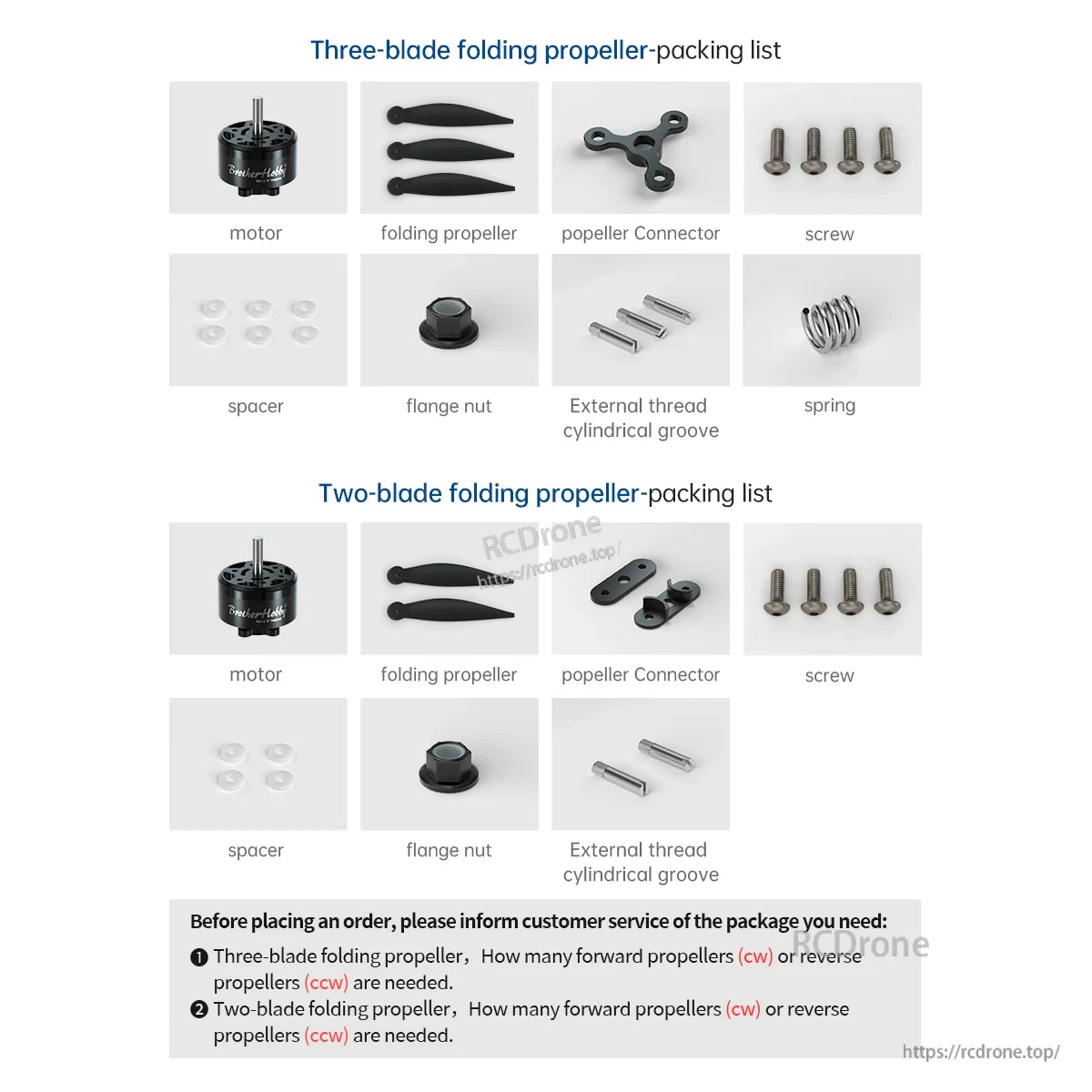

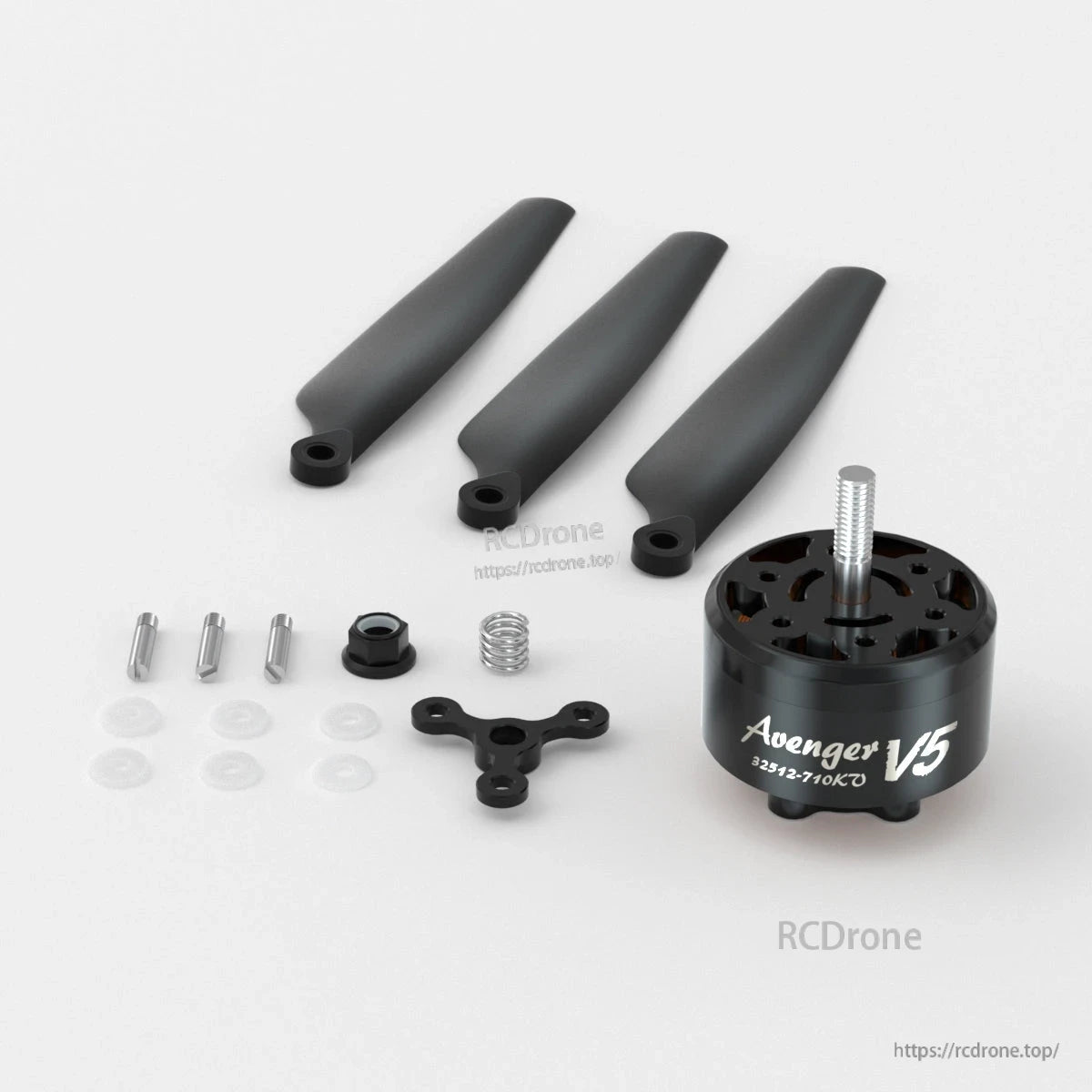

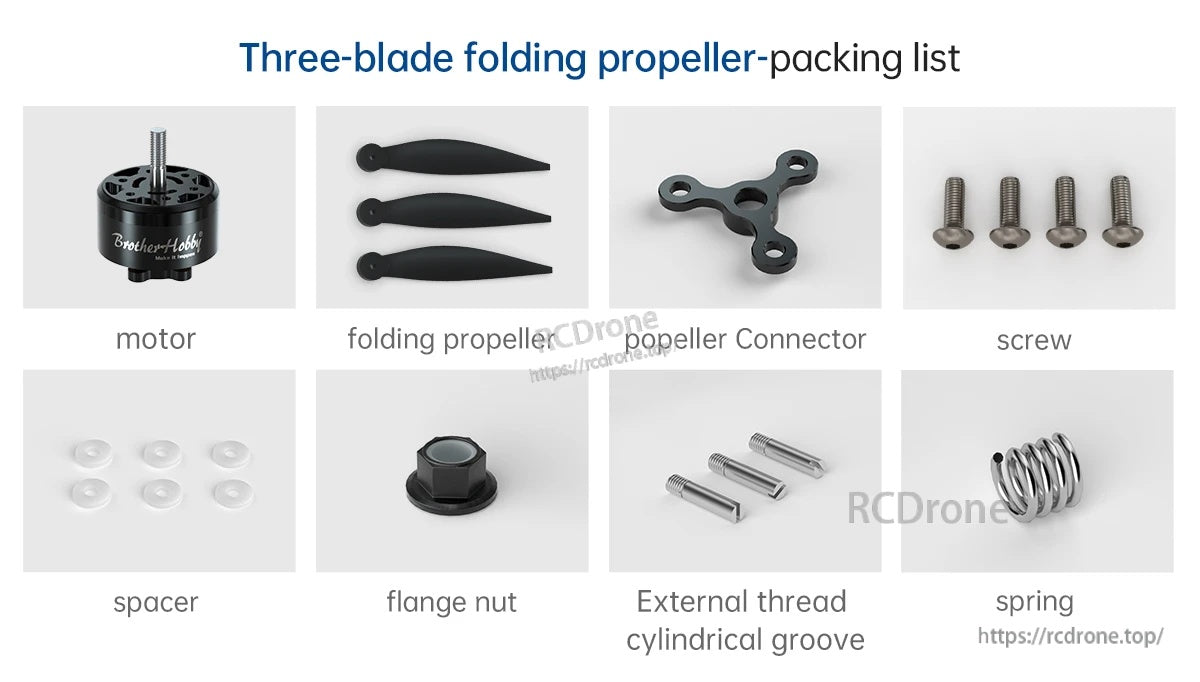

Комплект мотора BrotherHobby Avenger включает лопасти трехлопастного складного пропеллера, соединитель пропеллера, винты, проставки, фланцевую гайку и пружину для сборки.

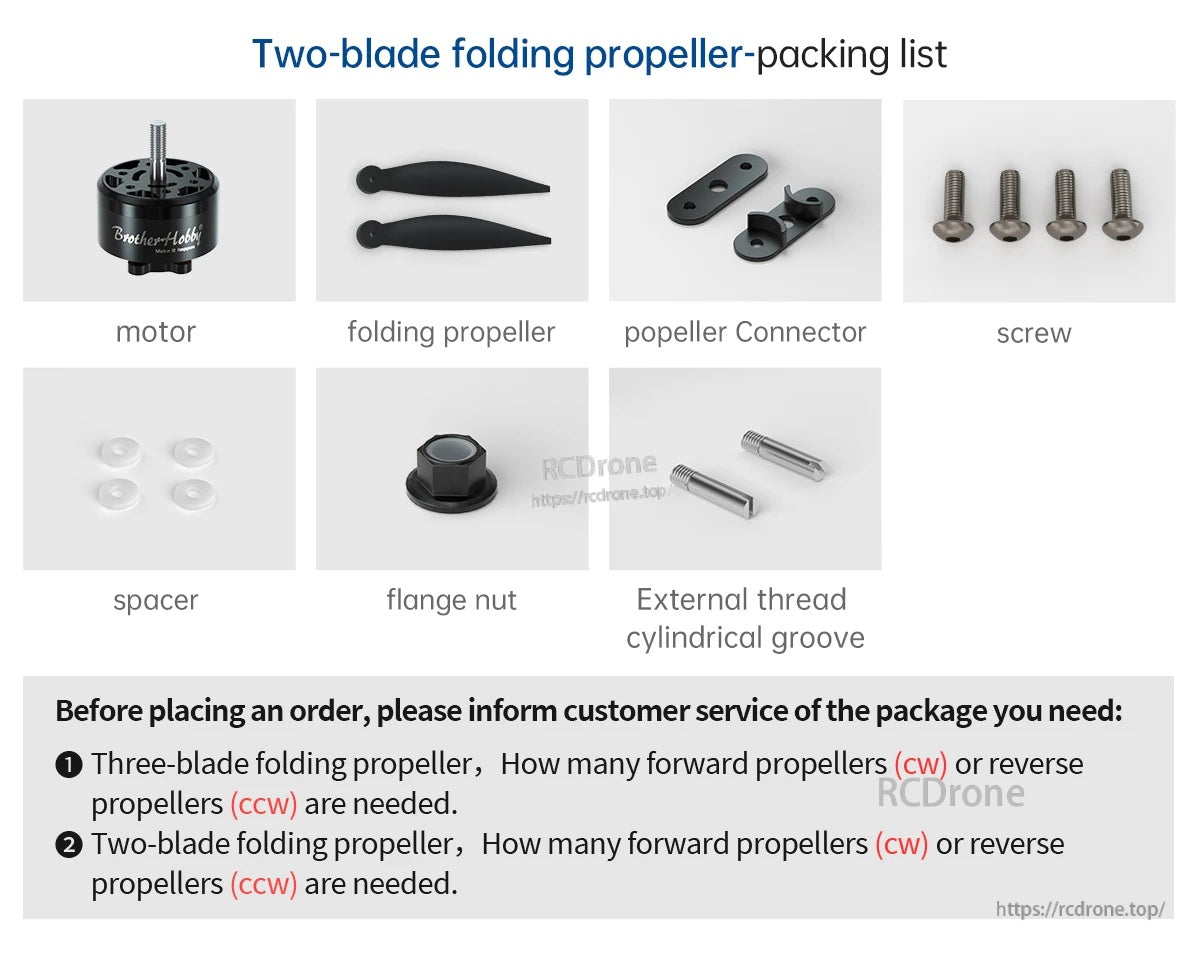

В комплект входит бесщеточный мотор вместе с складывающимся двухлопастным пропеллером, соединительными элементами, винтами, проставками и фланцевой гайкой для установки.

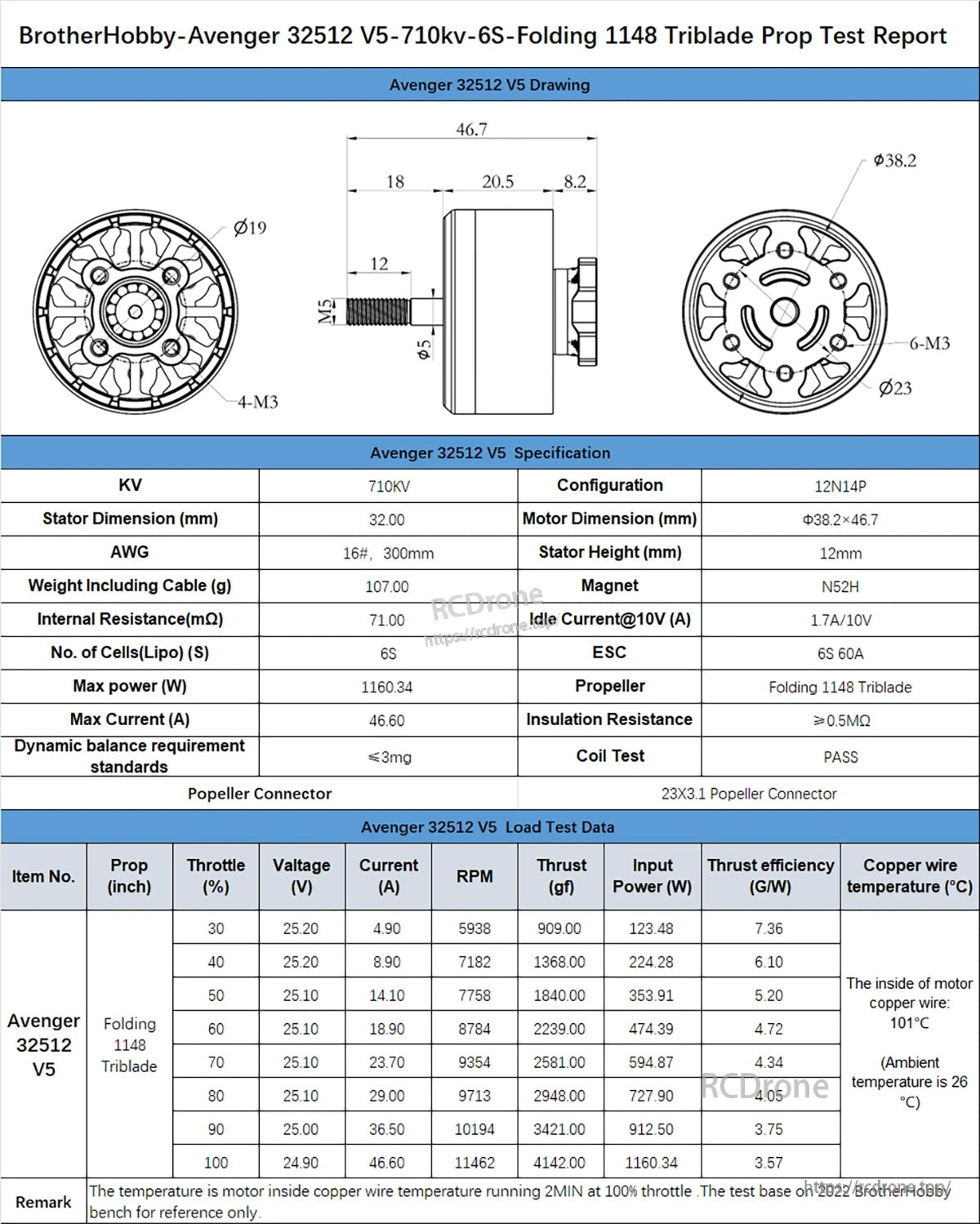

BrotherHobby Avenger 32512 V5 спецификации включают 710KV и содержат таблицу нагрузочного теста 25.1V с использованием триблейдного пропеллера 1148 для справки по току, об/мин и тяге.

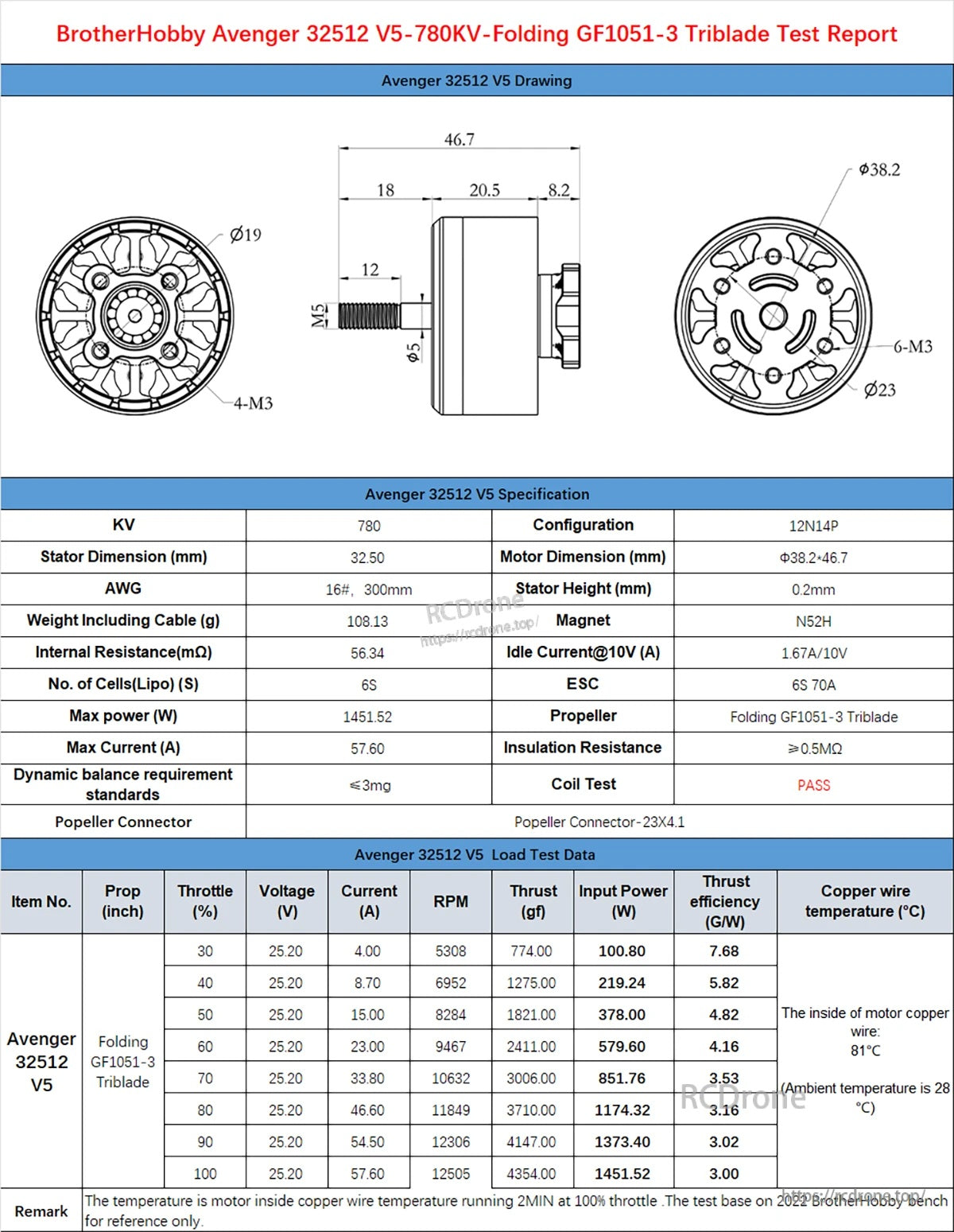

Документация Avenger 32512 V5 включает в себя размерный чертеж, а также таблицу тяги, тока и эффективности для пропеллера GF1051-3 на 6S.
