BrotherHobby Avenger 2810 V5 910KV CW бесщеточный мотор (6S) резьба M5, 12N14P, 69г, Φ33.3x40
BrotherHobby Avenger 2810 V5 910KV CW бесщеточный мотор (6S) резьба M5, 12N14P, 69г, Φ33.3x40
BrotherHobby
Не удалось загрузить сведения о доступности самовывоза
Обзор
Двигатель BrotherHobby Avenger 2810 V5 910KV (CW) - это бесщеточный двигатель, предназначенный для 6S систем, с резьбой адаптера пропеллера M5 и конфигурацией 12N14P. Серия Avenger 2810 V5 обычно сочетается с системами складных пропеллеров для портативных многороторных сборок.
Ключевые особенности
- Сталь SUS420 с термической обработкой
- Алюминиевые крышки авиационного класса 7075 (с жестким анодированием), полая конструкция для экономии веса и рассеивания тепла
- Арочный магнит N52H с постоянным воздушным зазором для стабильной магнитной цепи
- Эмаль провод TU1 (высокое соотношение полостей, низкое внутреннее сопротивление)
- Ультратонкий неориентированный кремниевый стальной лист (высокая проницаемость и низкие вихревые потери)
- Премиум подшипники высокой точности (способные к осевым нагрузкам)
Технические характеристики
| Модель | Avenger 2810 V5 |
| KV | 910KV |
| Конфигурация | 12N14P |
| № ячеек (LiPo) | 6S |
| Корпус основания | Al 7075 |
| Крышка колокола | Al 7075 |
| Вал | SUS420 |
| Резьба адаптера пропеллера на валу | M5 |
| Шаблон болтов | M3 (19x19mm) |
| Подшипники | 12x6x4 |
| Ротор / Магнит | N52H дуговые магниты |
| Статор | 10mm |
| Размер статора (мм) | 28.00 |
| Размер мотора (мм) | Φ33.3x40 |
| Провод AWG | 18# длина 25 см |
| AWG | 18#, 250mm |
| Вес | 69g с проводами SR длиной 25 см |
| Вес с кабелем (г) | 69.00 |
| Внутреннее сопротивление (мΩ) | 89.00 |
| Ток в режиме ожидания @14V (A) | 0.82A/10V |
| Сопротивление изоляции | >= 5MΩ |
| Тест катушки | УСПЕШНО |
| Стандарты требований к динамическому балансу | <= 6mg |
| Разъем пропеллера | Разъем пропеллера-23x4.1 |
Данные о производительности (Тестовый отчет: Складной 9453F Три лопасти)
| Дроссель | 100% |
| ESC | 6S 50A |
| Напряжение | 25.2V |
| Максимальная мощность | 1169.28W |
| Максимальный ток | 46.40A |
| Тяга | 3367g |
| Эффективность тяги | 2.88 |
Данные нагрузочного теста (Avenger 2810 V5 + Складной 9453F Триблейд)
| Дроссель (%) | Напряжение (В) | Ток (А) | Об/мин | Тяга (гф) | Входная мощность (Вт) | Эффективность тяги (Г/Вт) |
|---|---|---|---|---|---|---|
| 30 | 25.20 | 3.60 | 6167 | 652.00 | 90.72 | 7.19 |
| 40 | 25.20 | 7.20 | 7806 | 1037.00 | 181.44 | 5.72 |
| 50 | 25.20 | 12.40 | 9323 | 1440.00 | 312.48 | 4.61 |
| 60 | 25.20 | 17.90 | 10421 | 1858.00 | 451.08 | 4.12 |
| 70 | 25.20 | 25.30 | 11406 | 2250.00 | 637.56 | 3.53 |
| 80 | 25.20 | 33.50 | 12662 | 2735.00 | 844.20 | 3.24 |
| 90 | 25.20 | 37.70 | 13175 | 2926.12 | 950.04 | 3.08 |
| 100 | 25.20 | 46.40 | 13933 | 3367.00 | 1169.28 | 2.88 |
Температура медного провода мотора: 106°C (температура окружающей среды 26°C). Примечание: Температура - это температура медного провода внутри мотора, работающего 2 минуты на 100% газа.
Диаметр вращения складного пропеллера (шаг отверстия: 23 мм)
Ручное измерение с небольшим отклонением от фактических данных.
| Пропеллер | Диаметр вращения |
|---|---|
| Складной 1248 Три лопасти | 311.1мм |
| Складной 1558 Три лопасти | 379.7мм |
| Складной 1865 Три лопасти | 453.9мм |
| Складной 9453 Три лопасти | 244.8мм |
| Складной 1148 Три лопасти | 285.3мм |
| Складной 1660 Три лопасти | 395.1мм |
Поддержка
По вопросам совместимости (направление вращения мотора, схема крепления, резьба адаптера пропеллера или сочетание с 6S ESC) свяжитесь с support@rcdrone.top or посетите https://rcdrone.top/.
Детали

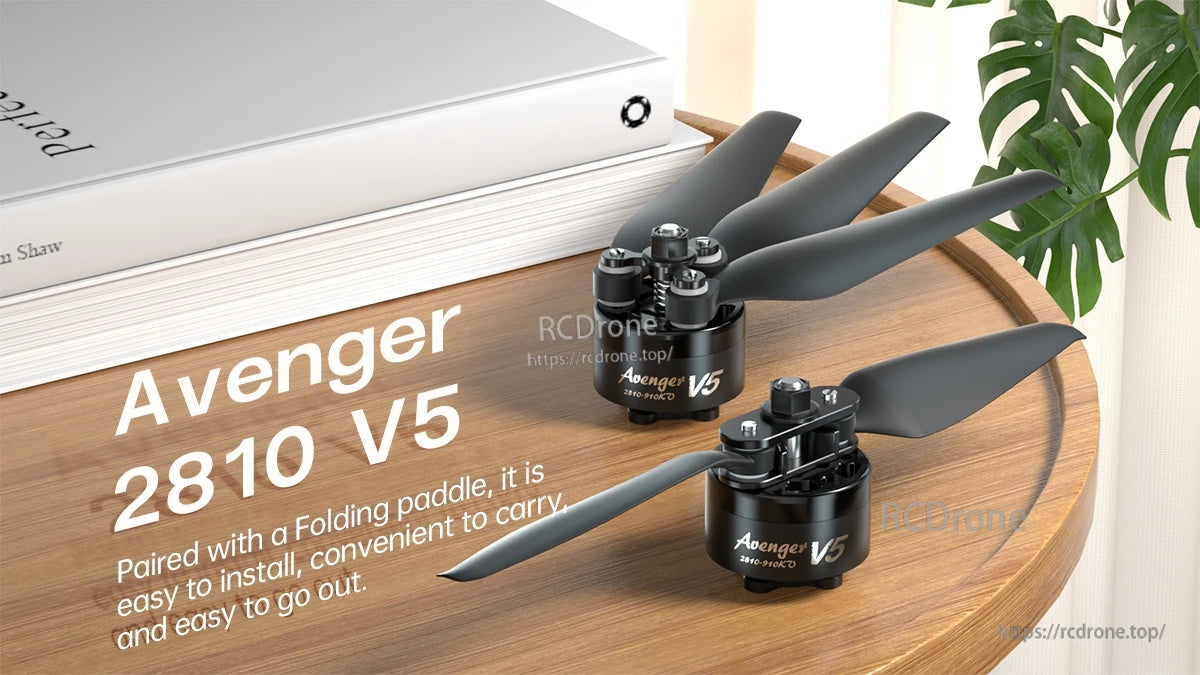

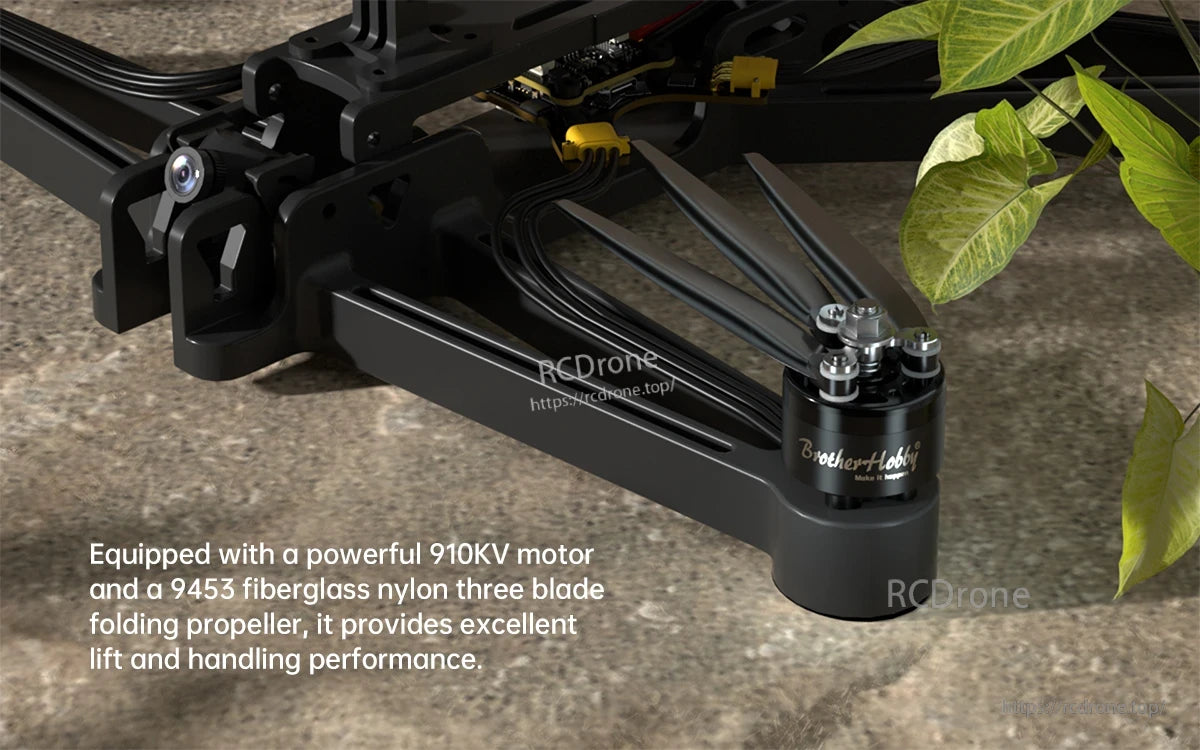

Бесщеточные моторы BrotherHobby Avenger 2810 V5 с складными пропеллерами подходят для компактных дронов, где важны легкость переноски и хранения.

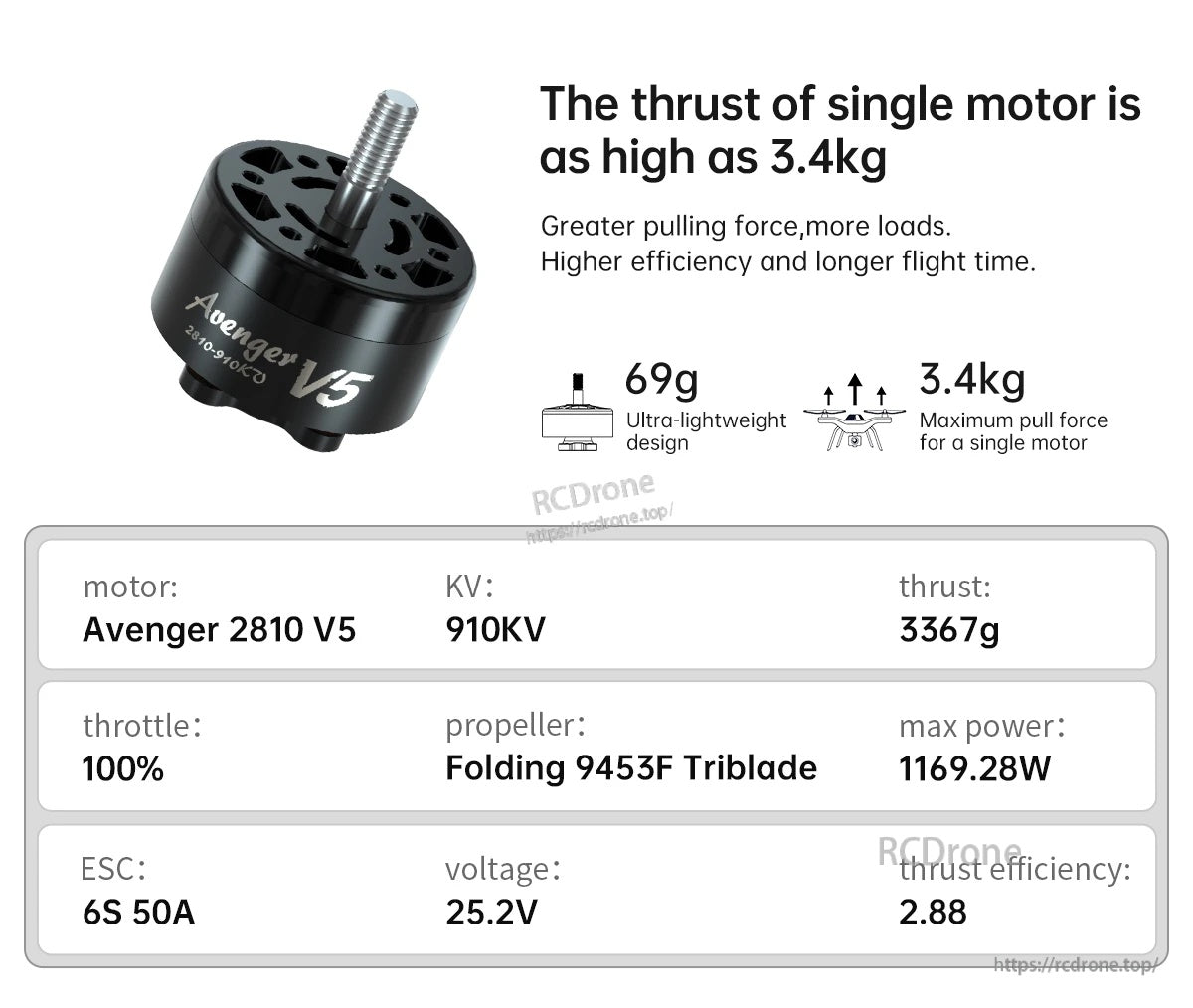

Мотор BrotherHobby Avenger 2810 V5 910KV рассчитан на установку 6S, с указанным тестовым тяговым усилием 3367 г при 100% дросселе с использованием трехлопастного пропеллера 9453F.

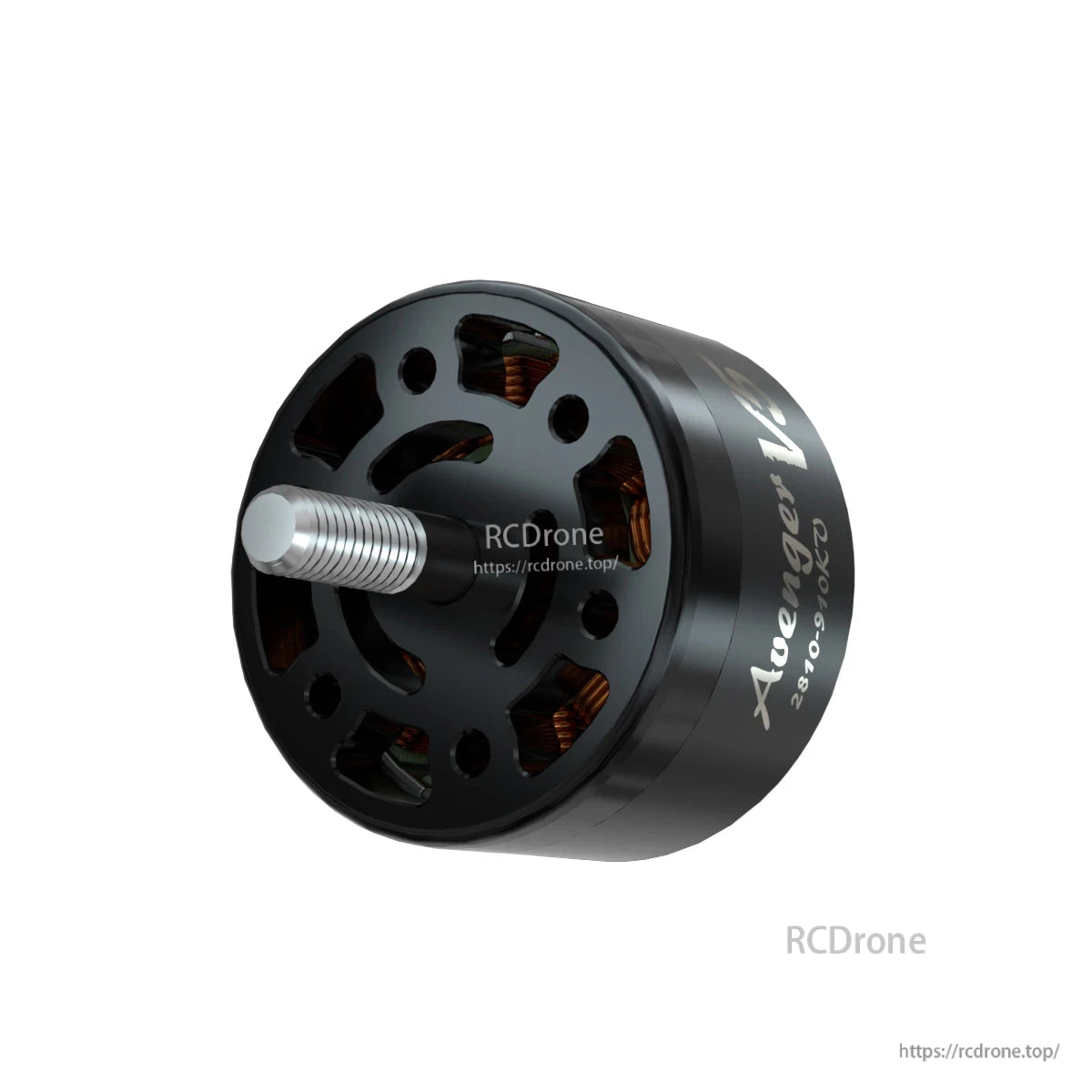

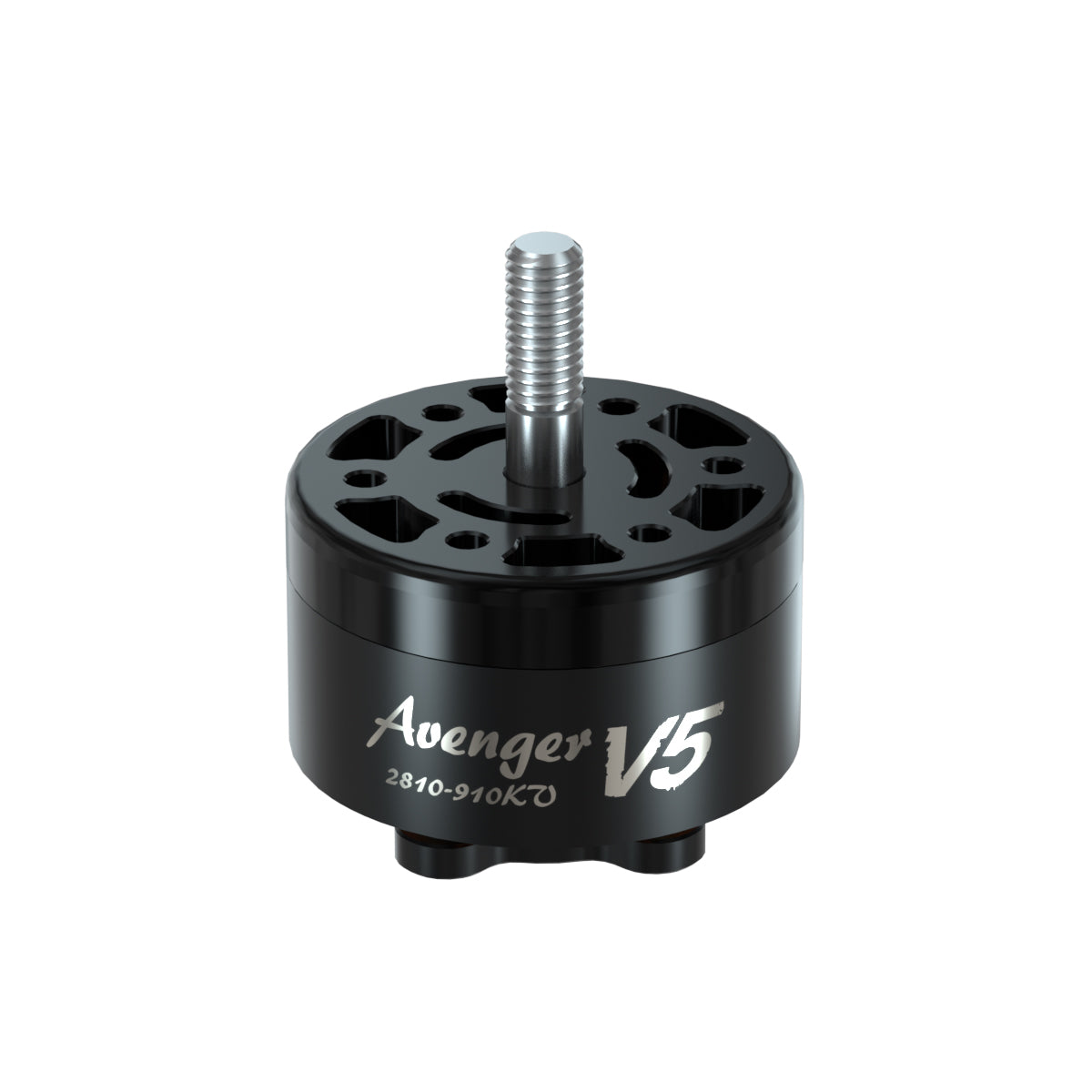

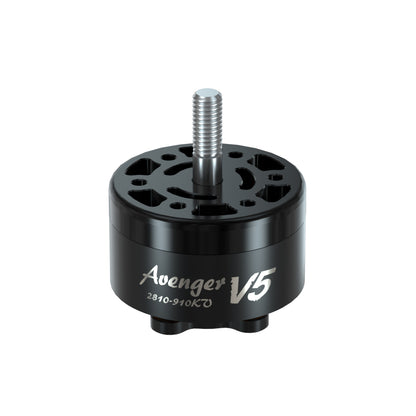

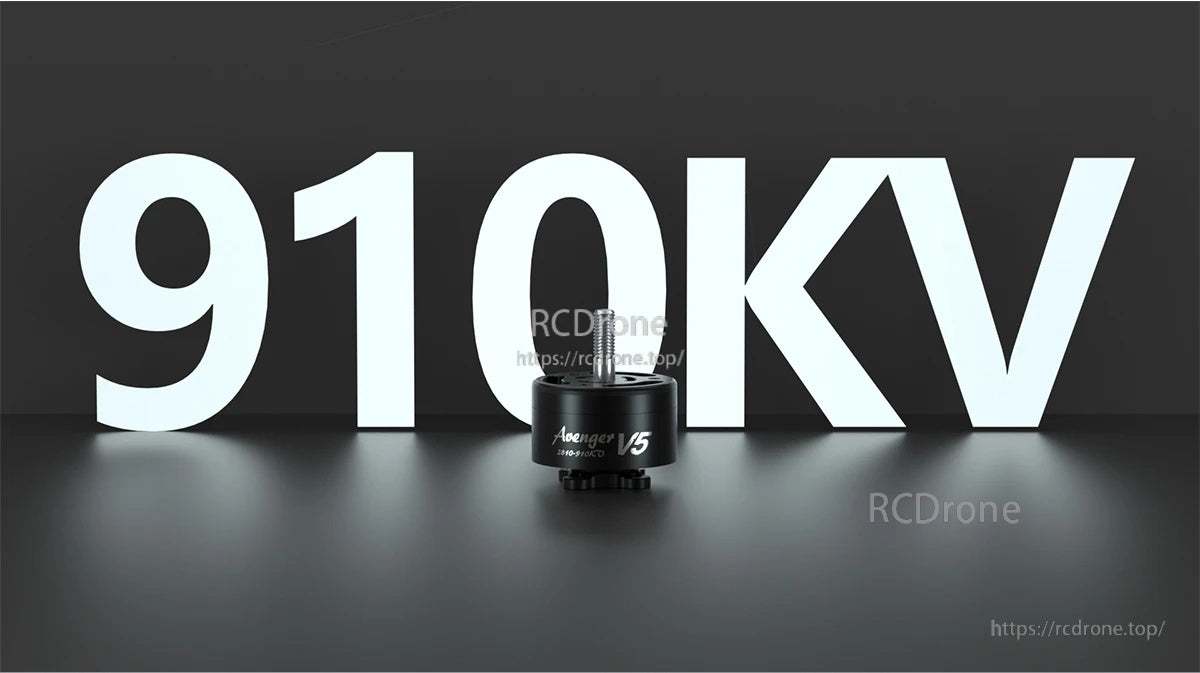

Бесщеточный мотор BrotherHobby Avenger V5 910KV имеет компактный дизайн корпуса с четкой маркировкой 910KV для быстрой идентификации во время сборки.

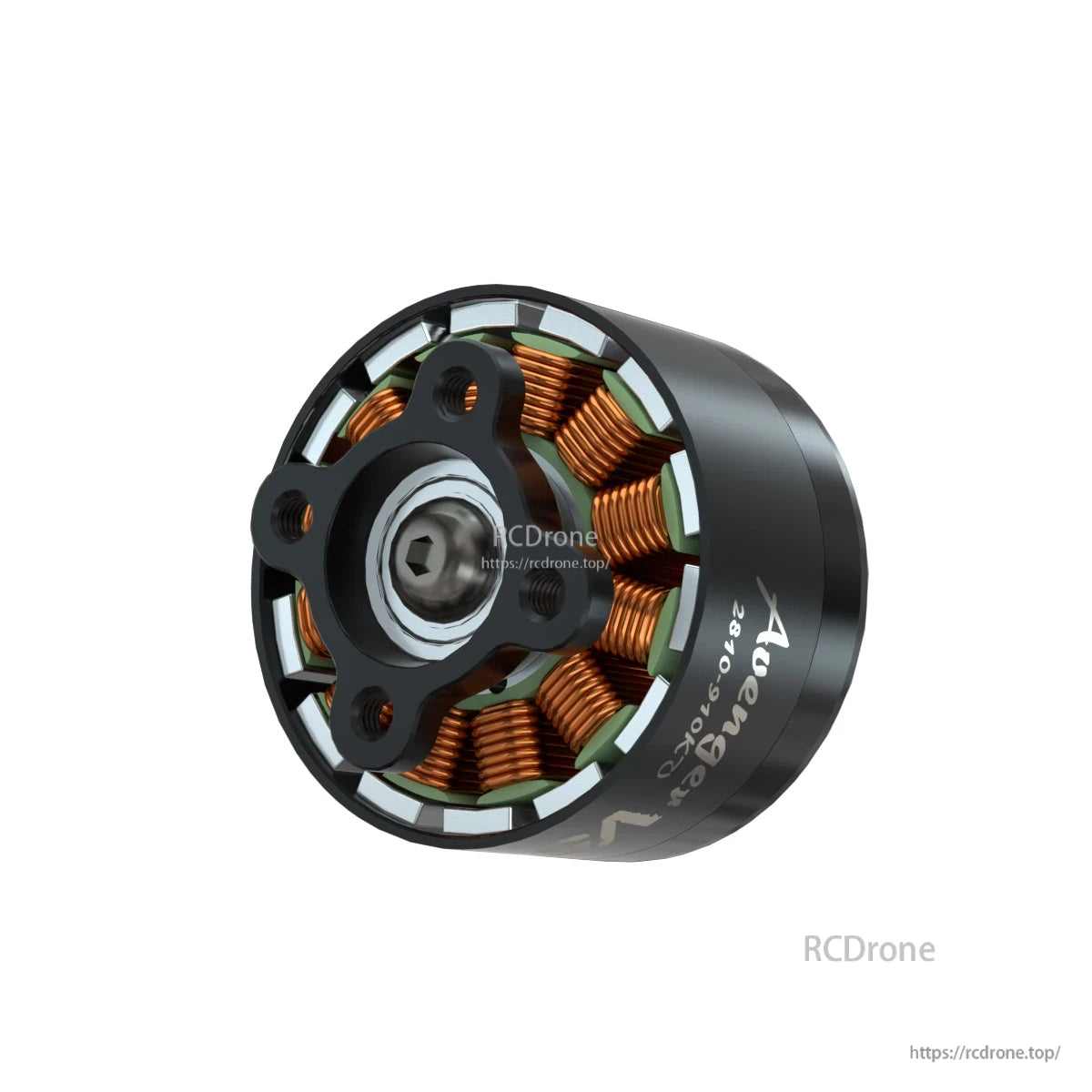

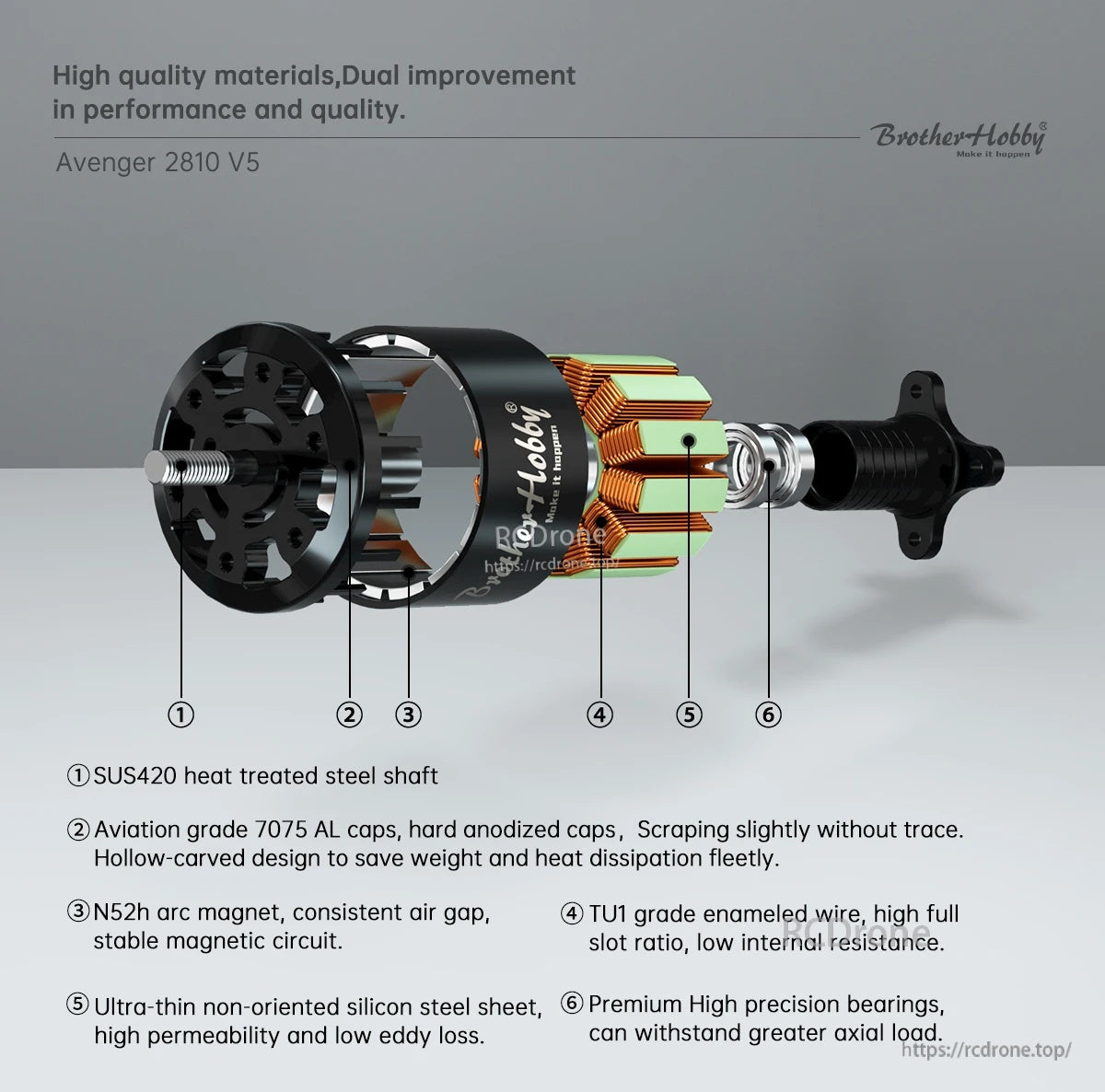

Мотор Avenger 2810 V5 использует вал из стали SUS420, магнитные дуги N52H, эмалированные медные обмотки и высокоточные подшипники для надежной сборки ротора и статора.

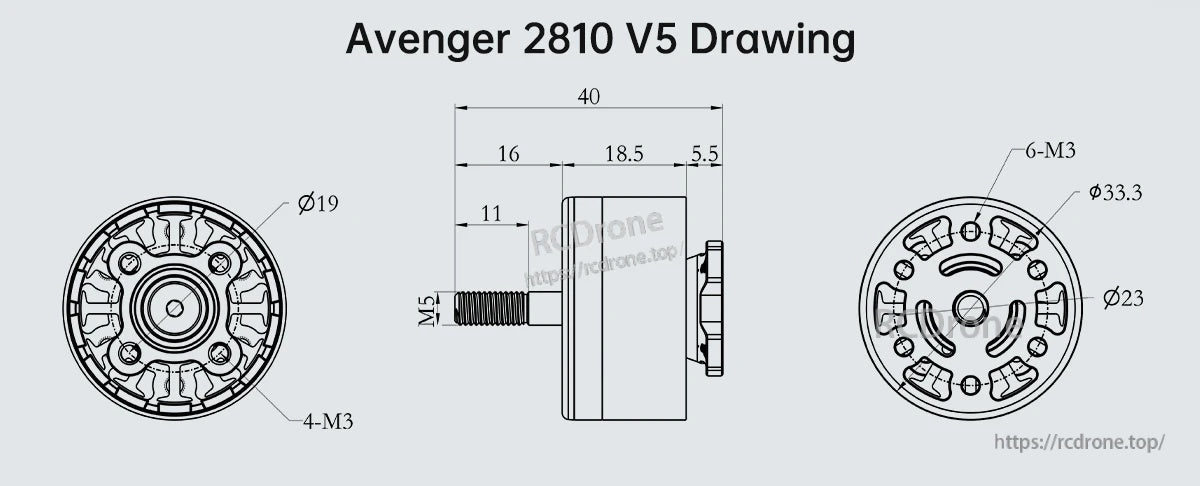

Мотор Avenger 2810 V5 использует вал с резьбой M5 и монтажный шаблон M3, с диаметром корпуса 33,3 мм и общей высотой 40 мм для проверки совместимости.

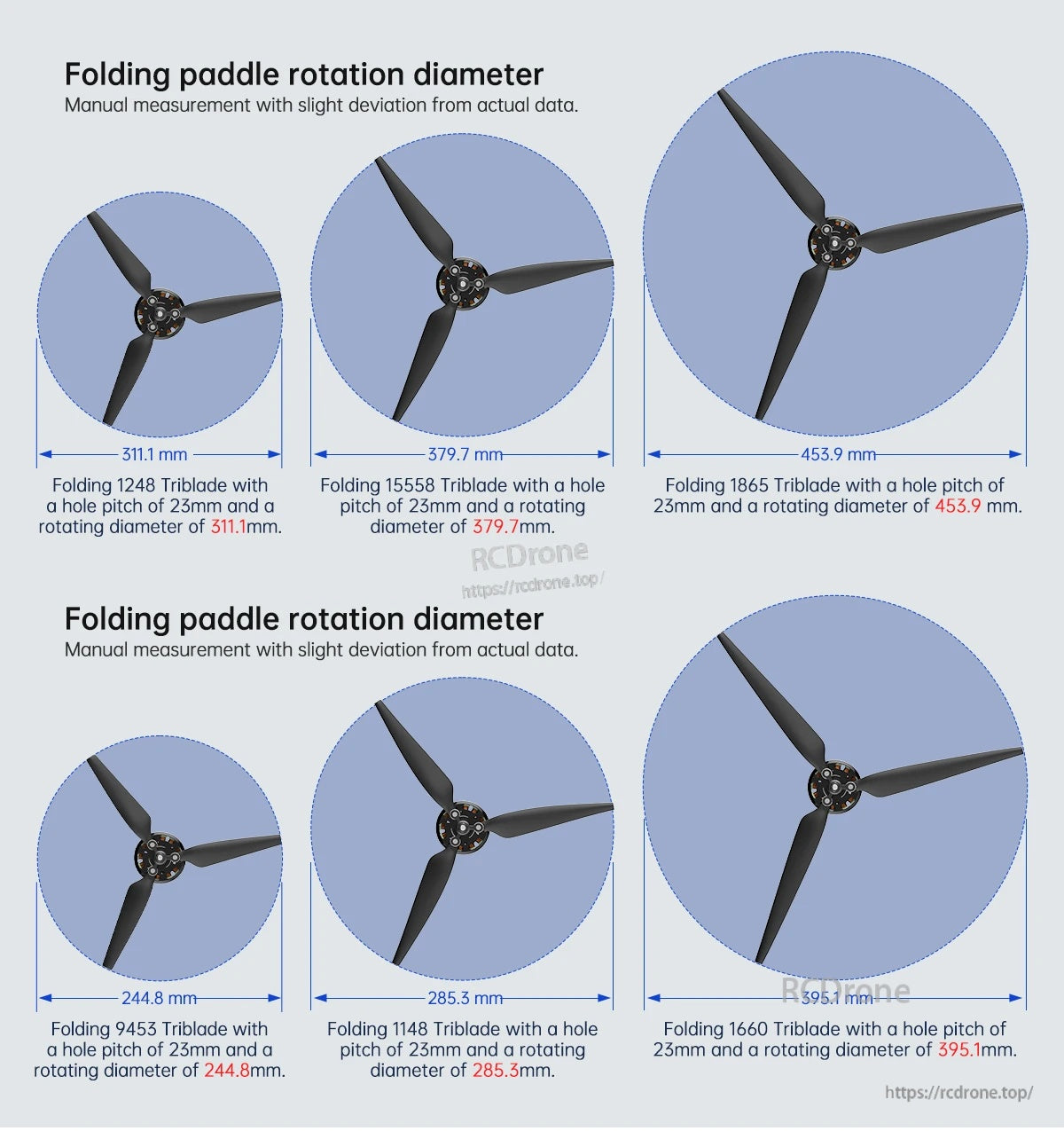

Опции складывающегося трехлопастного пропеллера имеют шаг отверстия 23 мм с вращающимися диаметрами от 244,8 мм до 453,9 мм для планирования совместимости.

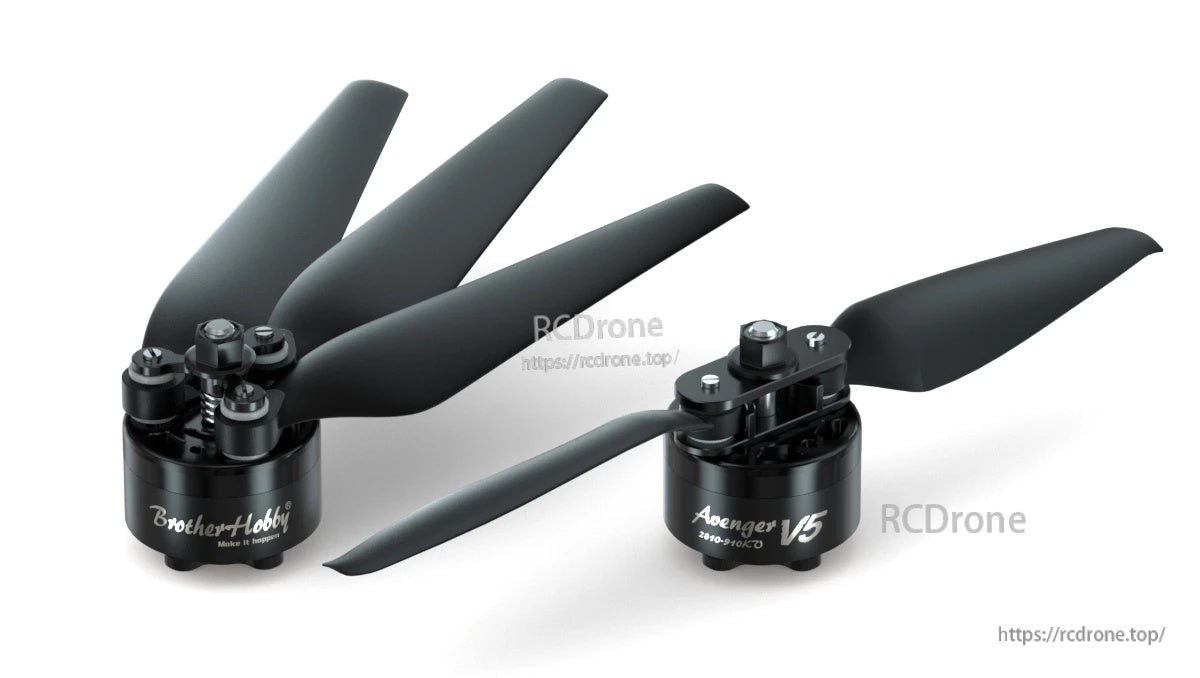

Мотор BrotherHobby Avenger 2810 V5 910KV сочетается с трехлопастным складным пропеллером 9453 для компактного хранения и готовности к полету.

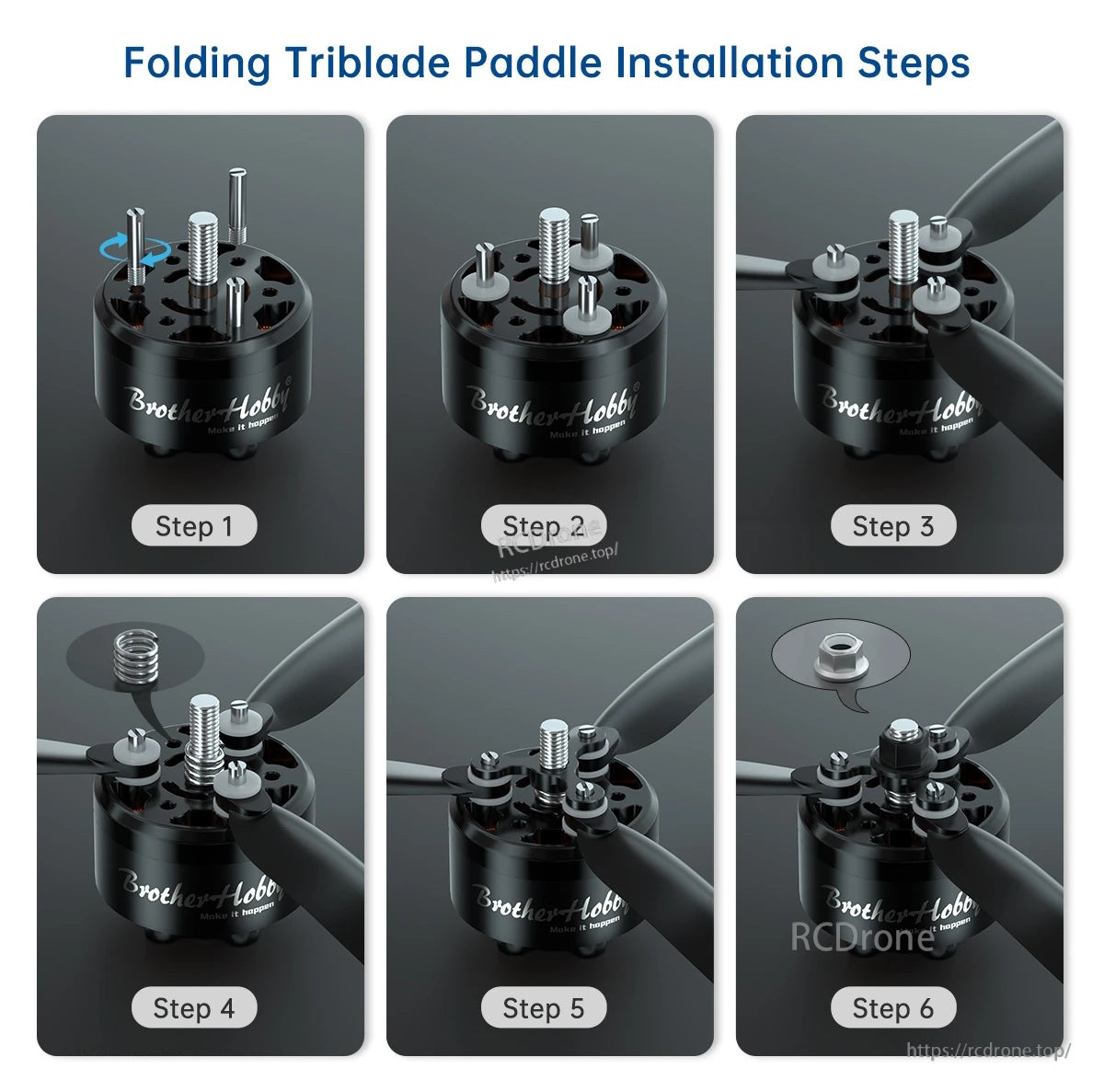

Пошаговая последовательность установки складного трехлопастного весла помогает обеспечить правильный порядок сборки хаба пропеллера, лопастей и гайки.

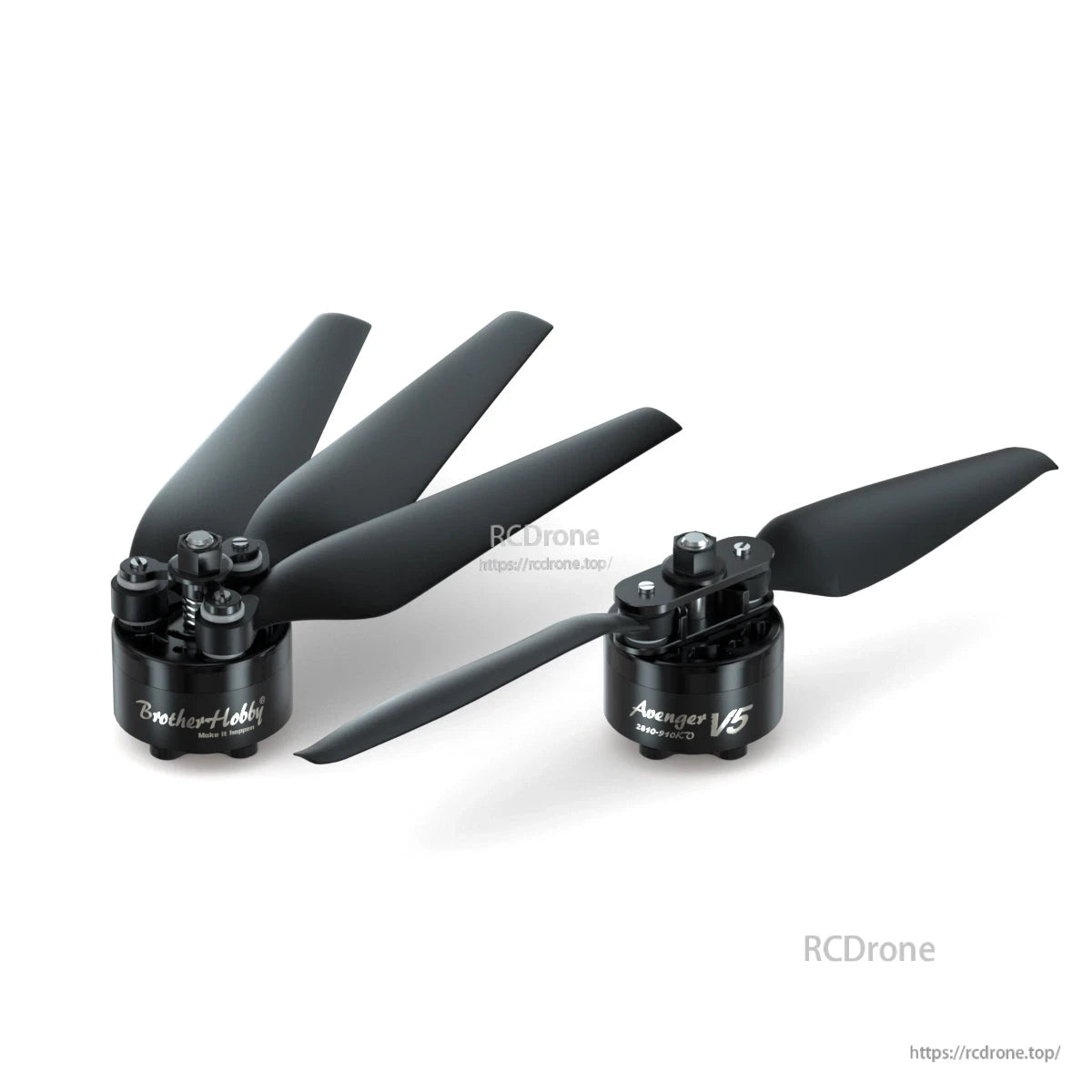

Бесщеточные моторы BrotherHobby Avenger V5 имеют компактный черный корпус с верхними адаптерами для пропеллеров, предназначенными для многороторных сборок.
Мотор Avenger V5 использует соединитель пропеллера и стопку проставок с складным пропеллером и фланцевой гайкой для надежной сборки.

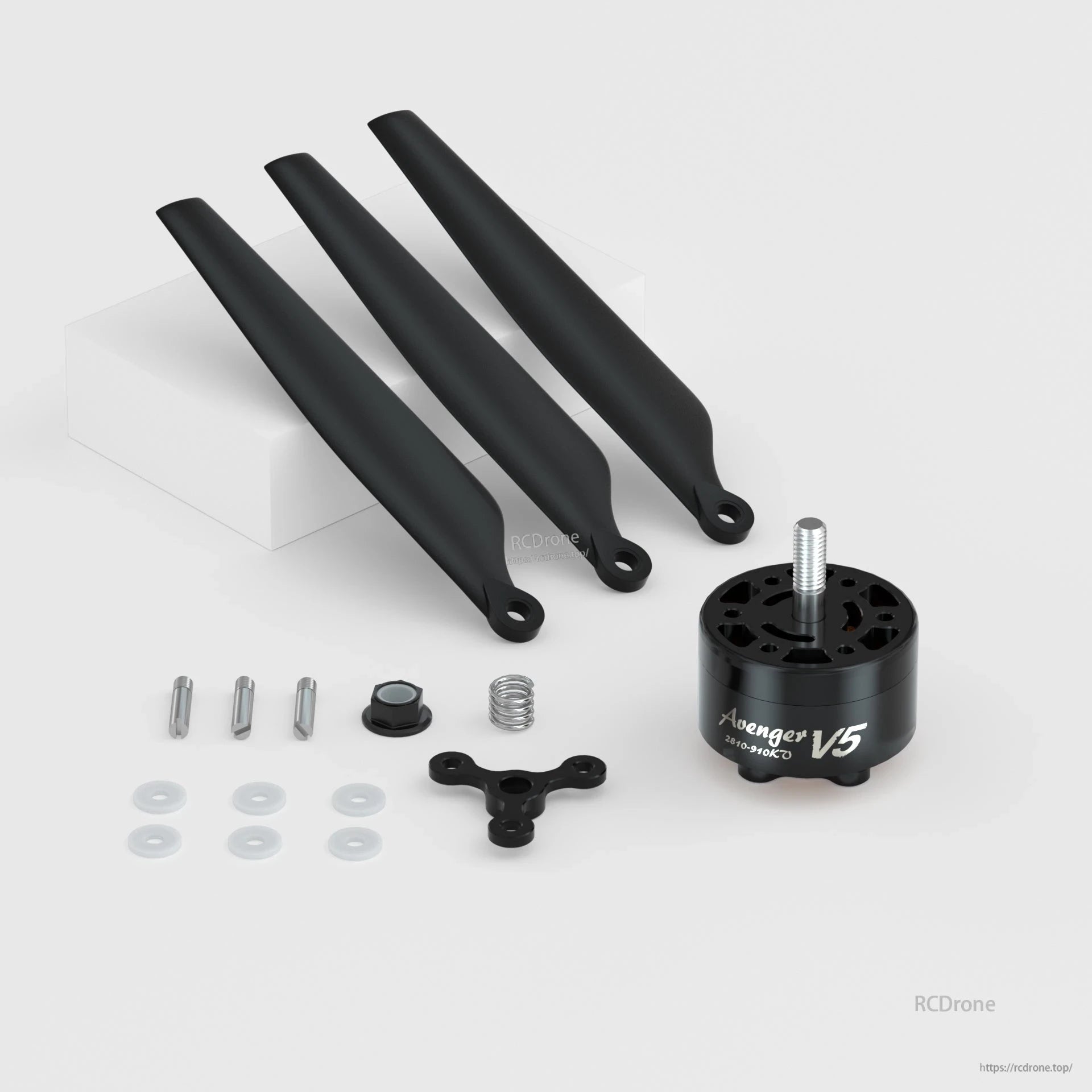

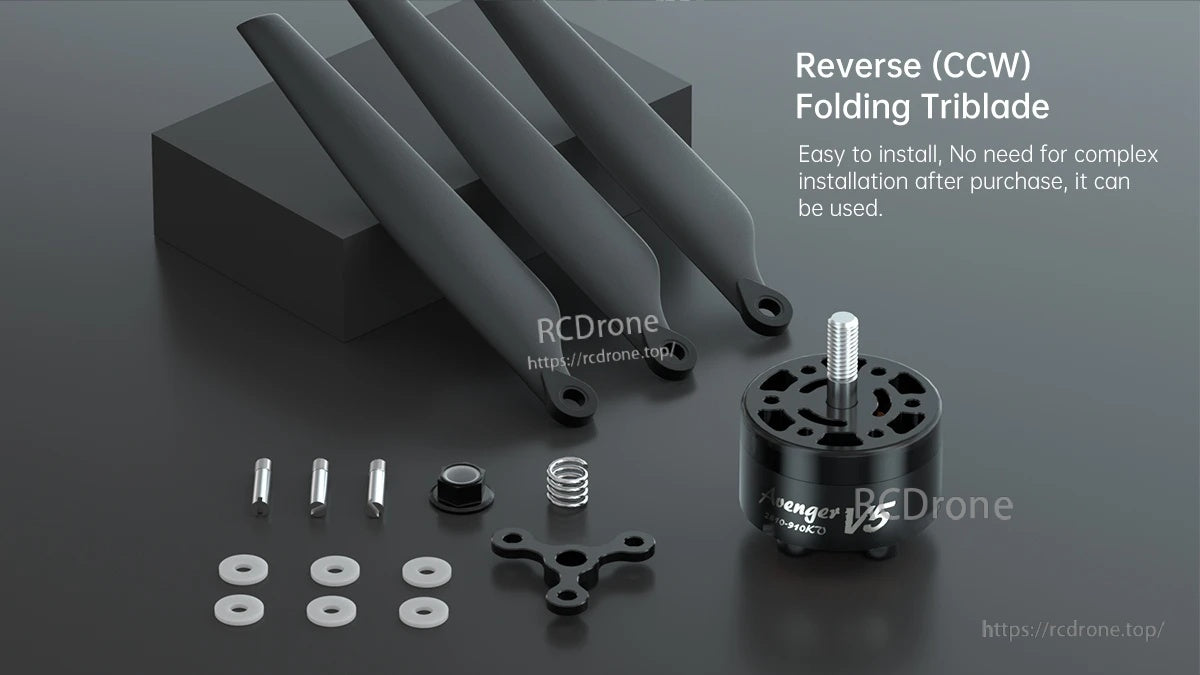

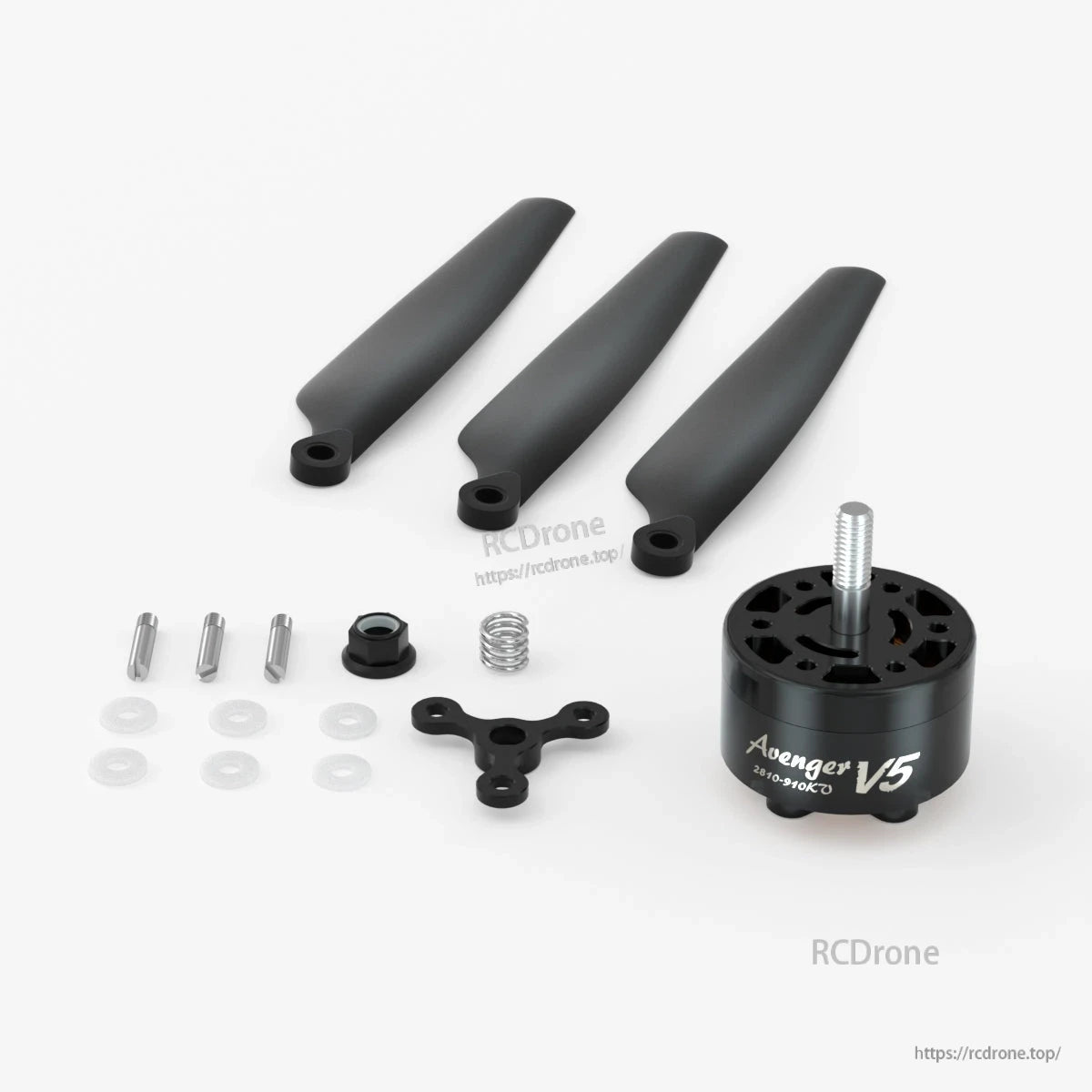

Комплект бесщеточного мотора с лопастями складного трехлопастного пропеллера CCW и основным монтажным оборудованием упрощает замену и настройку.

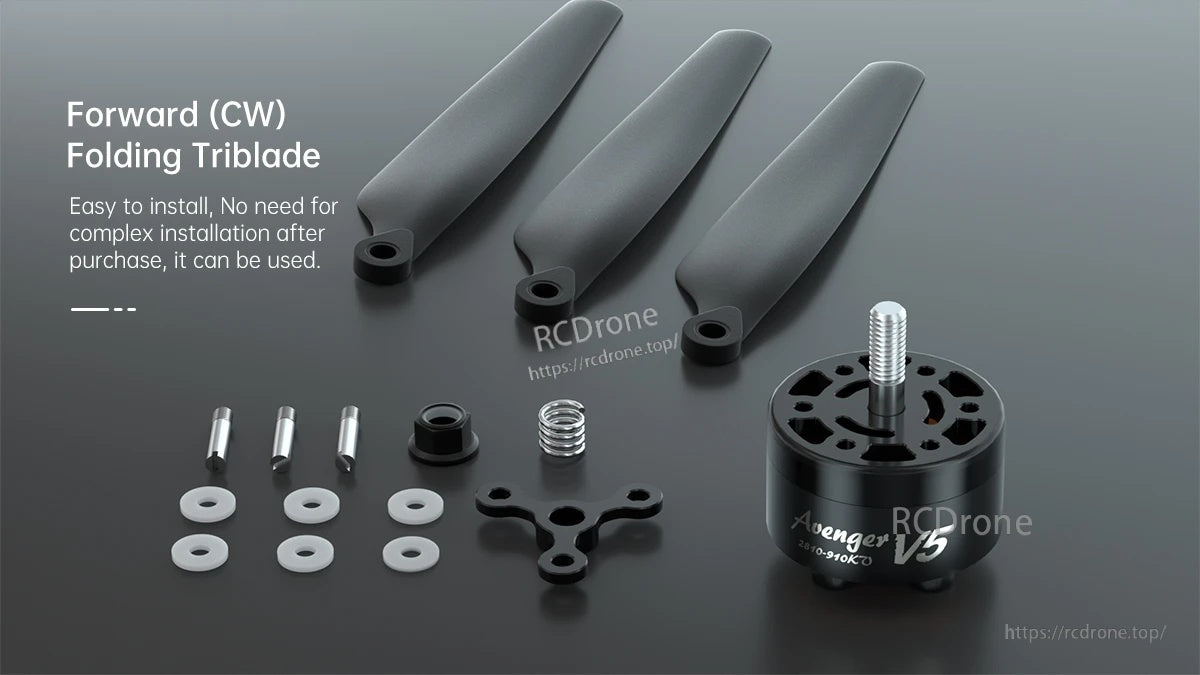

Мотор Avenger V5 поставляется с CW складными трехлопастными пропеллерами и основным комплектом оборудования для простой установки.

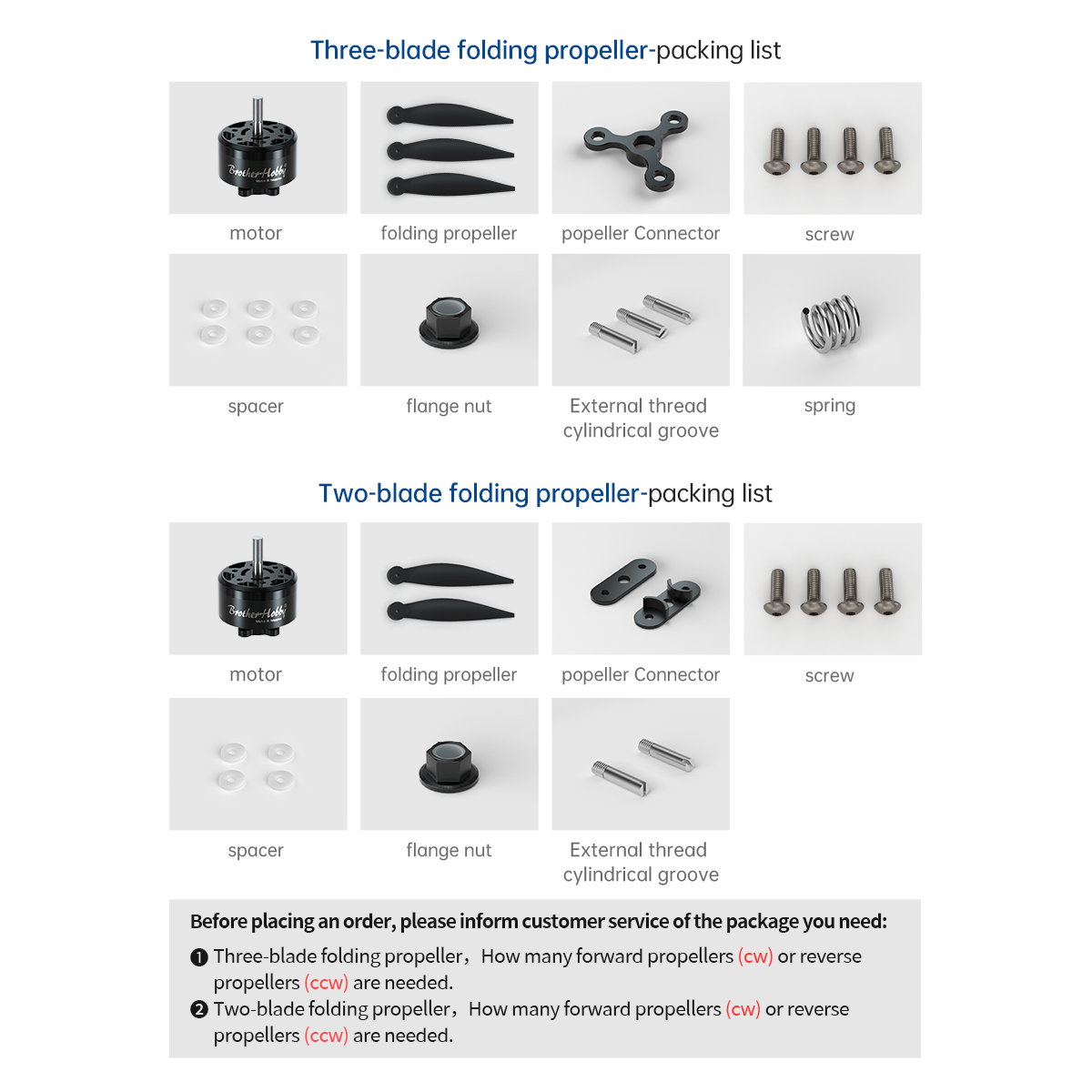

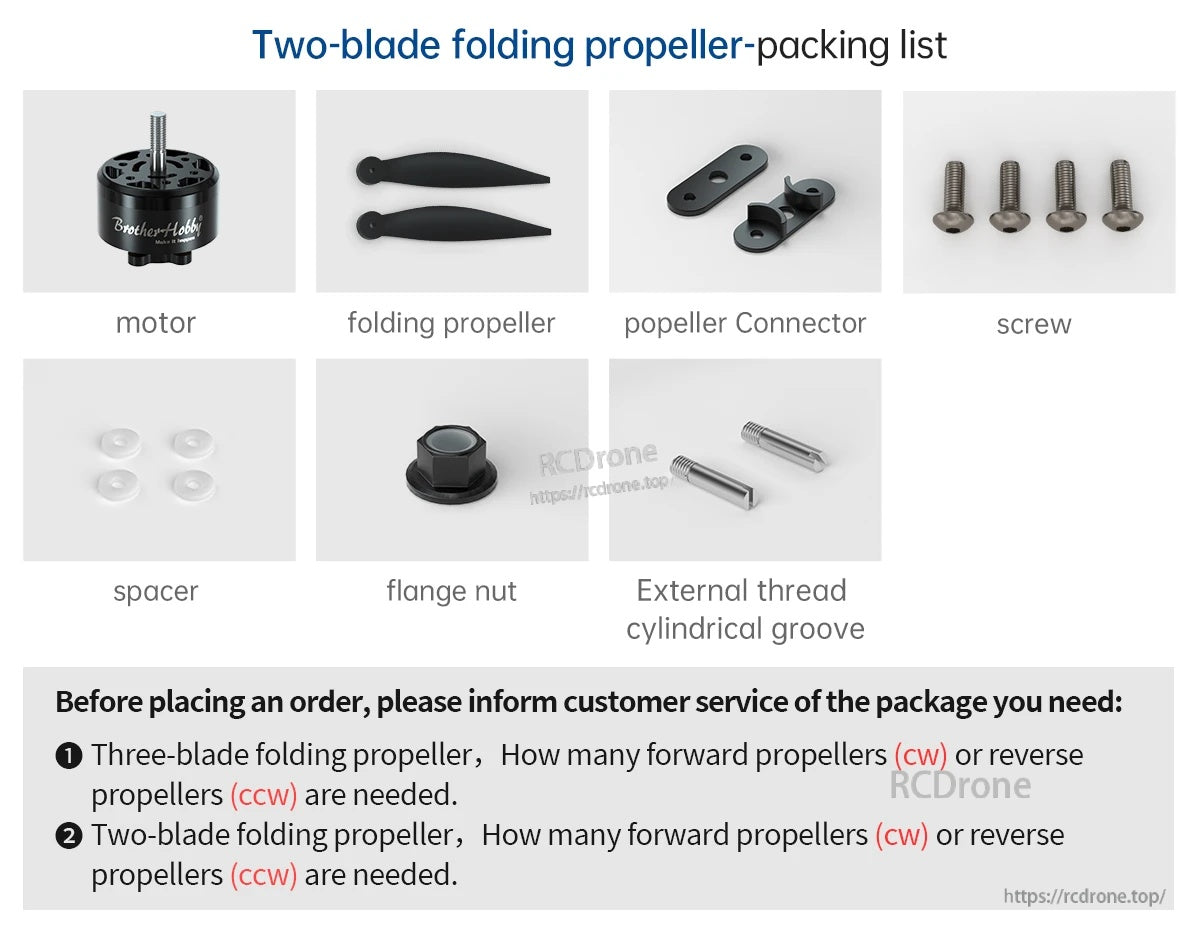

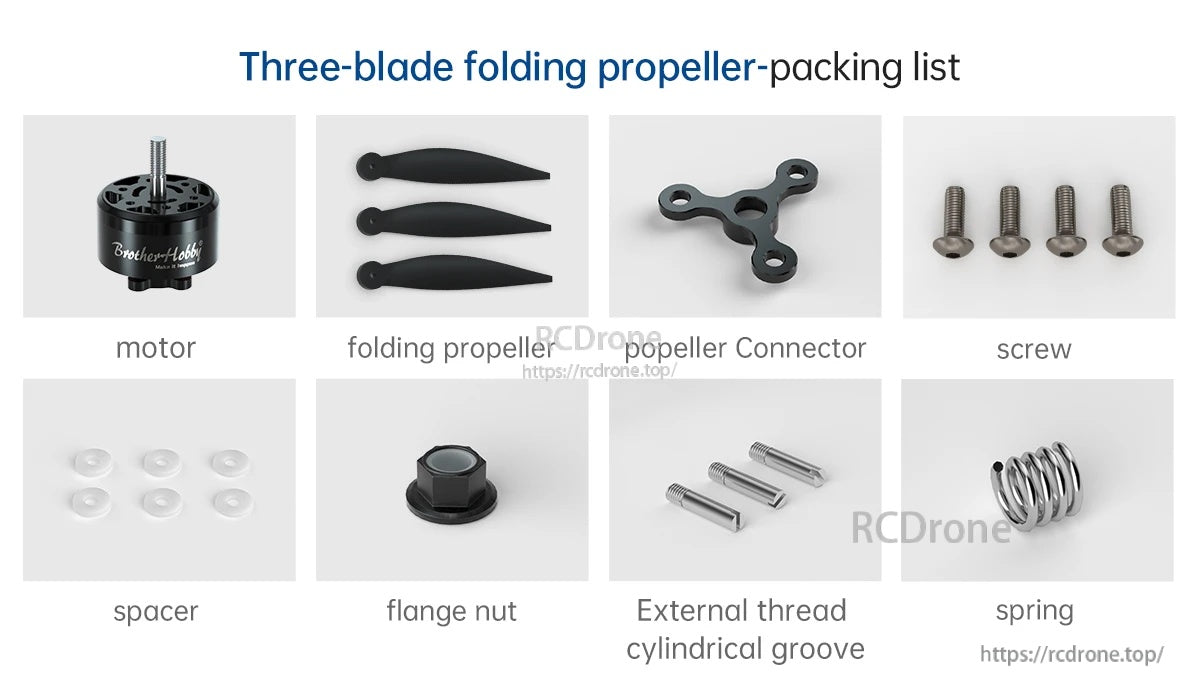

В комплект входит мотор, а также комплект складных пропеллеров с тремя лопастями, соединителем, винтами, проставками, фланцевой гайкой, штифтами и пружиной.
В упаковку входит мотор вместе со складными лопастями пропеллера, деталями соединителя пропеллера, винтами, проставками и фланцевой гайкой, с вариантами направления вращения CW/CCW.

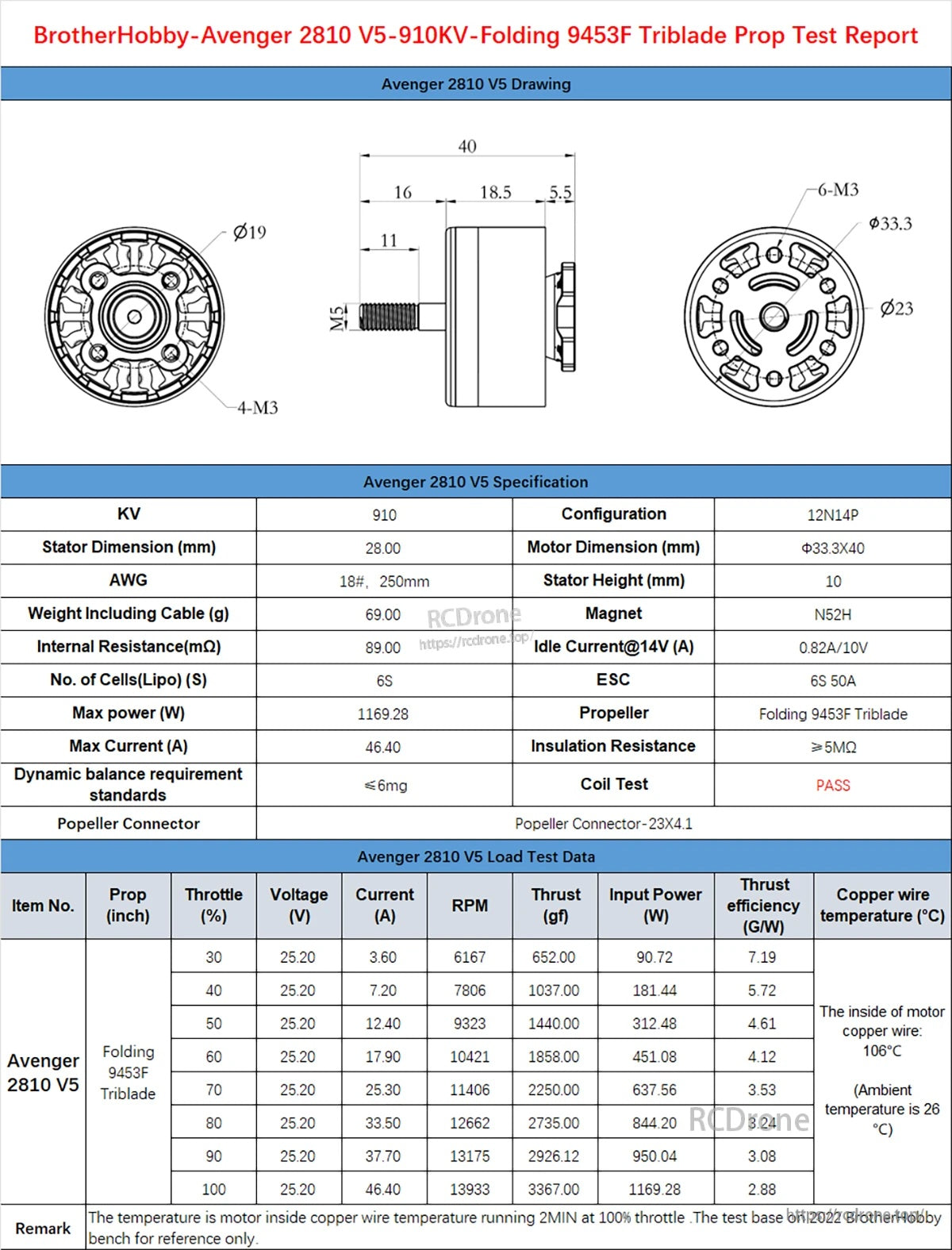

Документация на мотор BrotherHobby Avenger 2810 V5 910KV указывает на конфигурацию 12N14P, размеры 33.3×40 мм и тестовые данные 6S с пропеллером 9453F с тремя лопастями.
