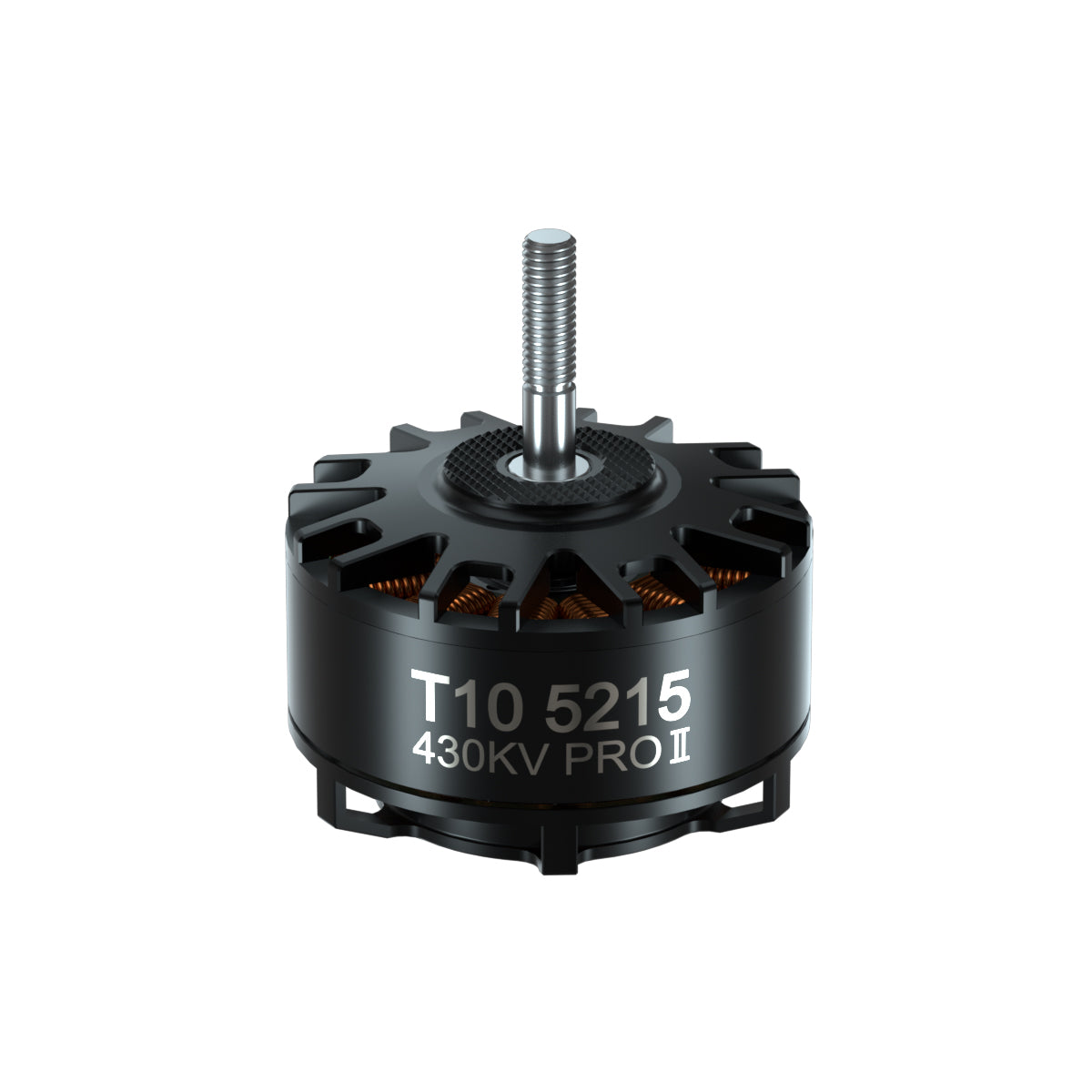

• BrotherHobby T10 5215 Pro II 430KV brushless motor with black housing and threaded M6 shaft

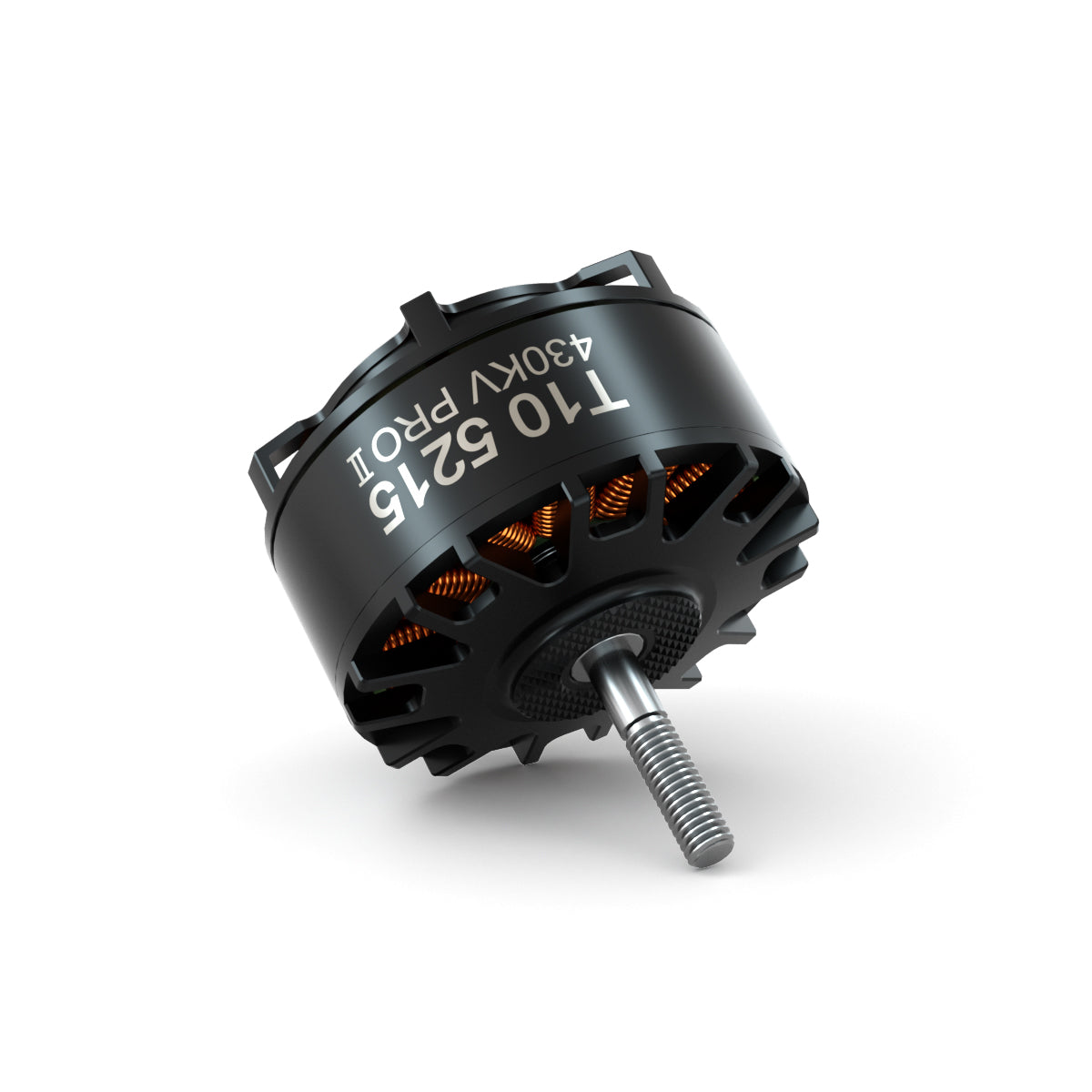

  • BrotherHobby Tornado T10 5215 Pro II 430KV brushless motor with black housing, visible copper windings and threaded shaft

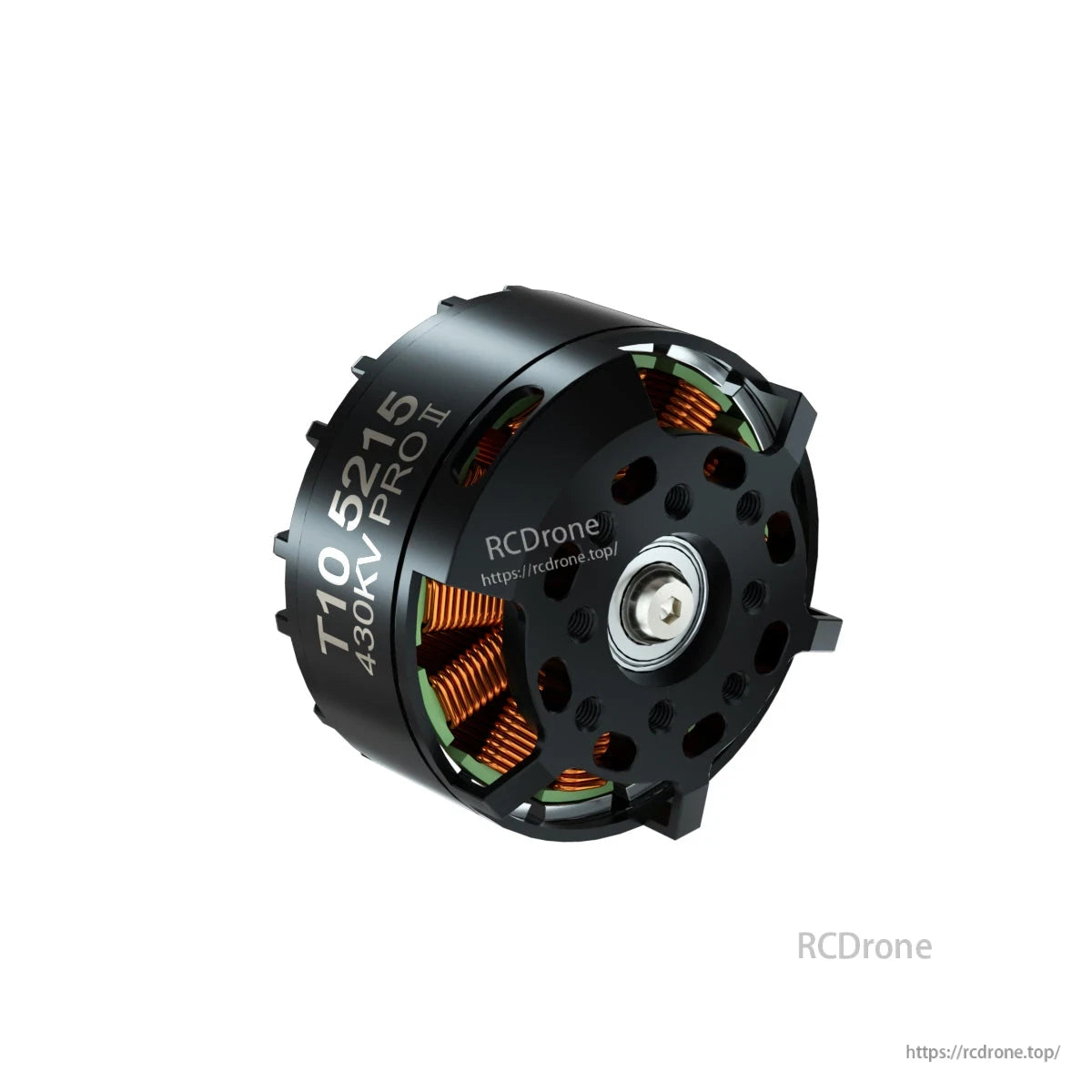

  • BrotherHobby Tornado T10 5215 Pro II 430KV brushless motor with black housing and exposed copper windings

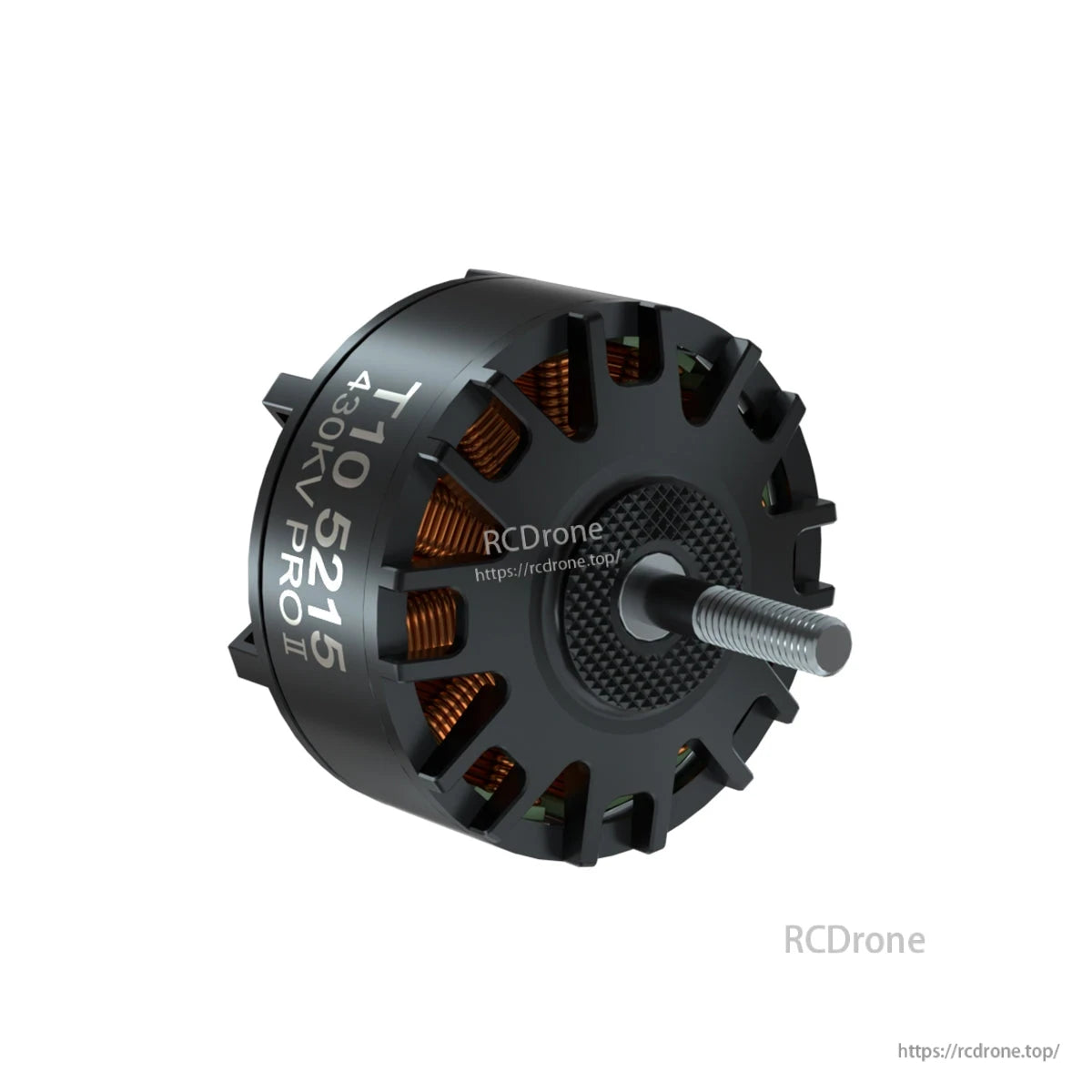

  • BrotherHobby Tornado T10 5215 Pro II 430KV brushless motor with black housing and threaded shaft
1 4

BrotherHobby Tornado T10 5215 Pro II 430KV CW бесщеточный мотор, 8S тестовые данные, вал M6, 339 г

BrotherHobby Tornado T10 5215 Pro II 430KV CW бесщеточный мотор, 8S тестовые данные, вал M6, 339 г

BrotherHobby

$149.00 USD
$149.00 USD
Распродажа Продано
Налоги включены. Стоимость доставки рассчитывается при оформлении заказа.
KV
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Просмотреть всю информацию

Обзор

Двигатель BrotherHobby Tornado T10 5215 Pro II (CW) - это аутраннер мотор 430KV, предназначенный для мультикоптерного привода с большими пропеллерами (отчет о тестировании: HQ 15×7×3 три лопасти). На упаковке продукта указано “T10 5215 430KV PRO II”.

Ключевые особенности

  • Максимальная тяга: 8кг+ (один мотор)
  • Отчет о тестировании максимального тяги: 8038gf (HQ 15×7×3, 33.60V, 100% газа)
  • Материалы и конструкция: Al 7075 основная оболочка / Al 7075 колпак, 0.2мм статор из кремнистой стали Kawasaki, ротор с магнитом N52H, вал SUS420
  • Провод: эмалированный провод класса TU1; указанный выводной провод: 16# (AWG), 900мм
  • Подшипники высокой точности; указанный размер подшипника: 16×8×5

Характеристики

Модель Tornado T10 5215 Pro II (CW)
KV 430KV
Конфигурация 12N14P
Корпус основания Al 7075
Колпак звона Al 7075
Статор 0.2мм силиконовая сталь Kawasaki
Ротор / Магнит Магнит N52H дугообразный
Вал SUS420
Резьба адаптера пропеллера вала M6
Шаблон болтов M4 (25×25мм); M4 (30×30мм)
Размер подшипника 16×8×5
AWG / Провода 16#, длина 900мм
Вес 339г с проводами SR 90см; 339.78г включая кабель; 340г (указано)
Размер статора 52.80мм
Высота статора 15мм
Размер мотора 59.8×67.6мм
Внутреннее сопротивление 52.22мΩ
Ток покоя 1.97A / 10V
Сопротивление изоляции >= 0.5MΩ
Требование к динамическому балансу <= 3mg
Тест катушки УСПЕШНО
Количество ячеек (LiPo) 6S-12S (в списке); 8S (отчет о тестировании)
ESC 8S 80A
Пропеллер (тест) HQ 15×7×3
Максимальный ток (тест) 74.30A
Максимальная мощность (тест) 2496.48W

Обозначения механических чертежей

  • Обозначение резьбы: M6
  • Обозначение отверстия: 8-M4
  • Обозначения диаметра: Диам. 25; Диам. 30; Диам. 24
  • Длина/шаговые отметки: 67.6; 40.6; 27; 18

Данные испытаний нагрузки (HQ 15×7×3, 33.60V)

Дроссель (%) Напряжение (V) Ток (A) Обороты в минуту (RPM) Тяга (gf) Входная мощность (W) Эффективность тяги (G/W)
30 33.60 3.90 3845 1206.00 131.04 9.20
40 33.60 9.80 5256 2292.00 329.28 6.96
50 33.60 17.20 6258 3299.00 577.92 5.71
60 33.60 27.80 7249 4446.00 934.08 4.76
70 33.60 43.00 8158 5808.00 1444.80 4.02
80 33.60 59.70 8951 7141.00 2005.92 3.56
90 33.60 70.10 9337 7796.00 2355.36 3.31
100 33.60 74.30 9467 8038.00 2496.48 3.22

Примечание о температуре (отчет о тестировании): температура медного провода внутри мотора 47.6°C после работы 2 минуты на 100% газа (температура окружающей среды 28°C).

По вопросам совместимости (совпадение винта/ESC/аккумулятора) или поддержки заказа, свяжитесь с https://rcdrone.top/ или отправьте электронное письмо на support@rcdrone.top.

Применения

  • Мультикоптерные установки с большими трехлопастными пропеллерами (тестовый эталон HQ 15×7×3)
  • Приложения с высоким тяговым усилием от одного мотора, требующие до 8038gf тяги (данные тестирования)

Детали

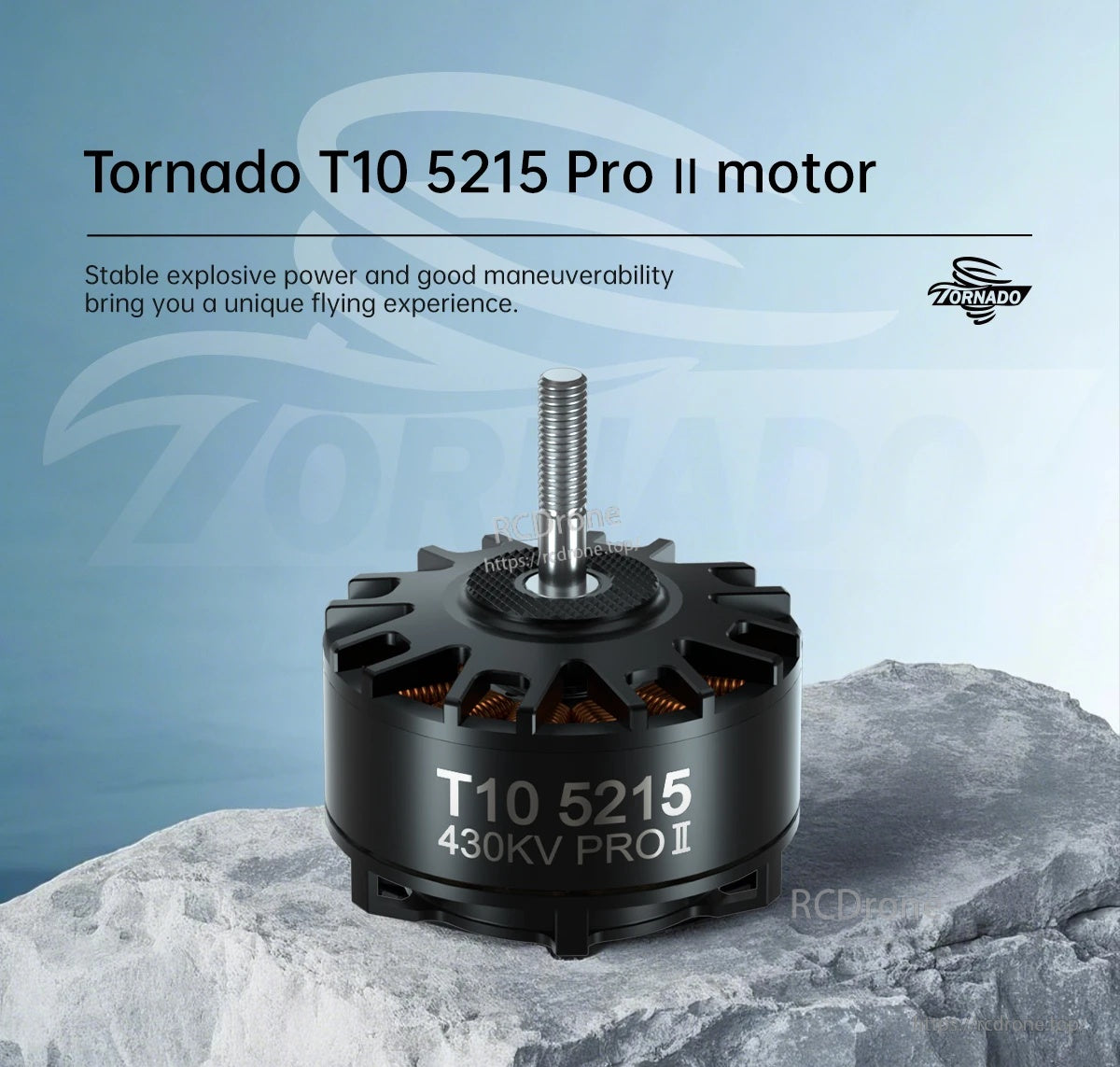

BrotherHobby Tornado T10 5215 Pro Ⅱ Motor (CW)

Бесщеточный мотор Tornado T10 5215 Pro II 430KV оснащен резьбовым валом M6 и компактным, вентилируемым черным корпусом для сборок мультикоптеров.

BrotherHobby Tornado T10 5215 Pro Ⅱ Motor (CW)

Мотор Tornado T10 5215 Pro II 430KV использует резьбовой вал и включает данные тестирования 8S, такие как 33.6V, 74.3A максимальный ток и 8038g максимальная тяга.

BrotherHobby Tornado T10 5215 Pro Ⅱ Motor (CW)

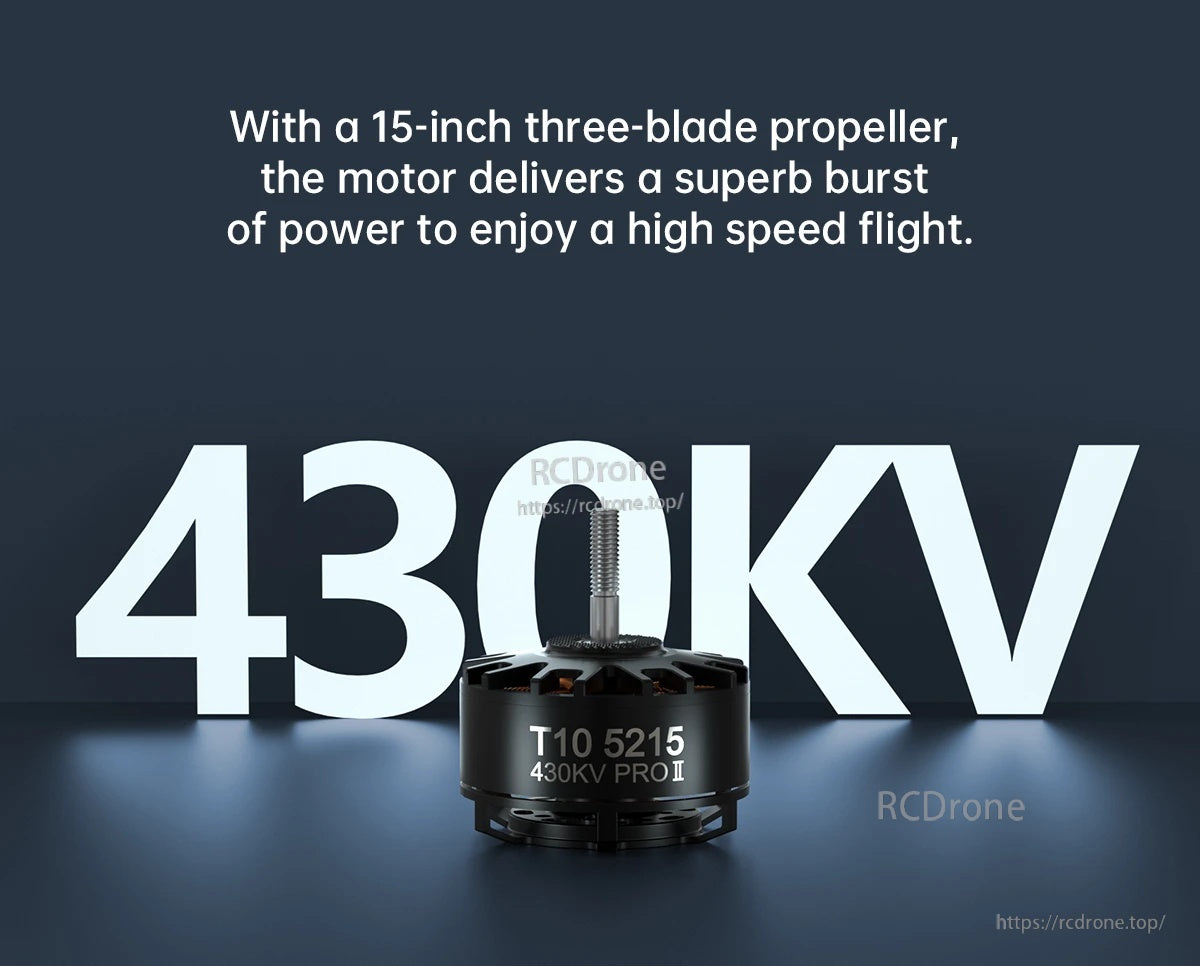

Мотор T10 5215 Pro II 430KV предназначен для использования с установкой трехлопастного пропеллера диаметром 15 дюймов.

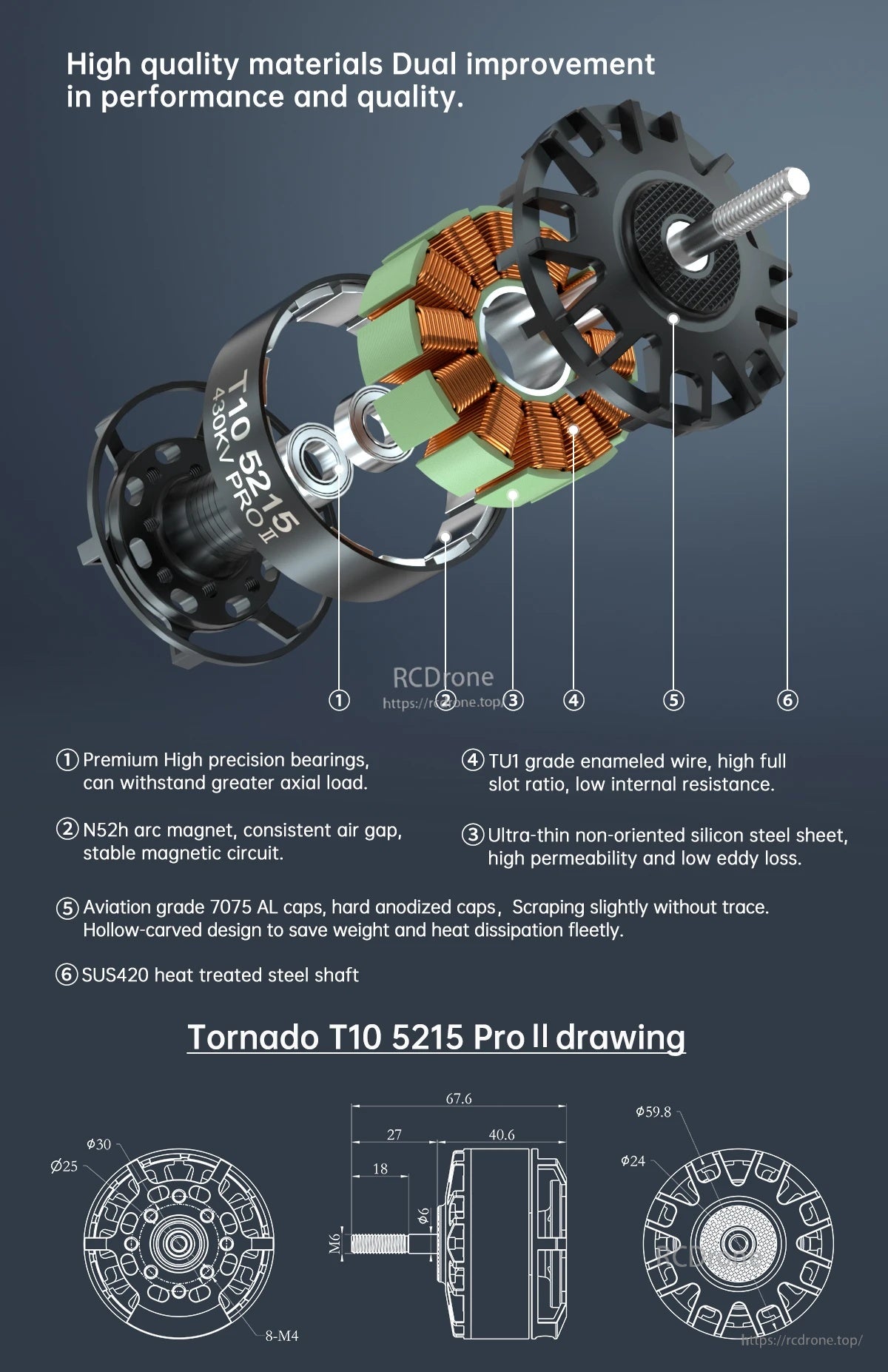

BrotherHobby Tornado T10 5215 Pro Ⅱ Motor (CW)

Мотор Tornado T10 5215 Pro II использует статор с высоким соотношением слотов, магнитные дуги N52H и заглушки из алюминия 7075 с премиум подшипниками для надежной конструкции.

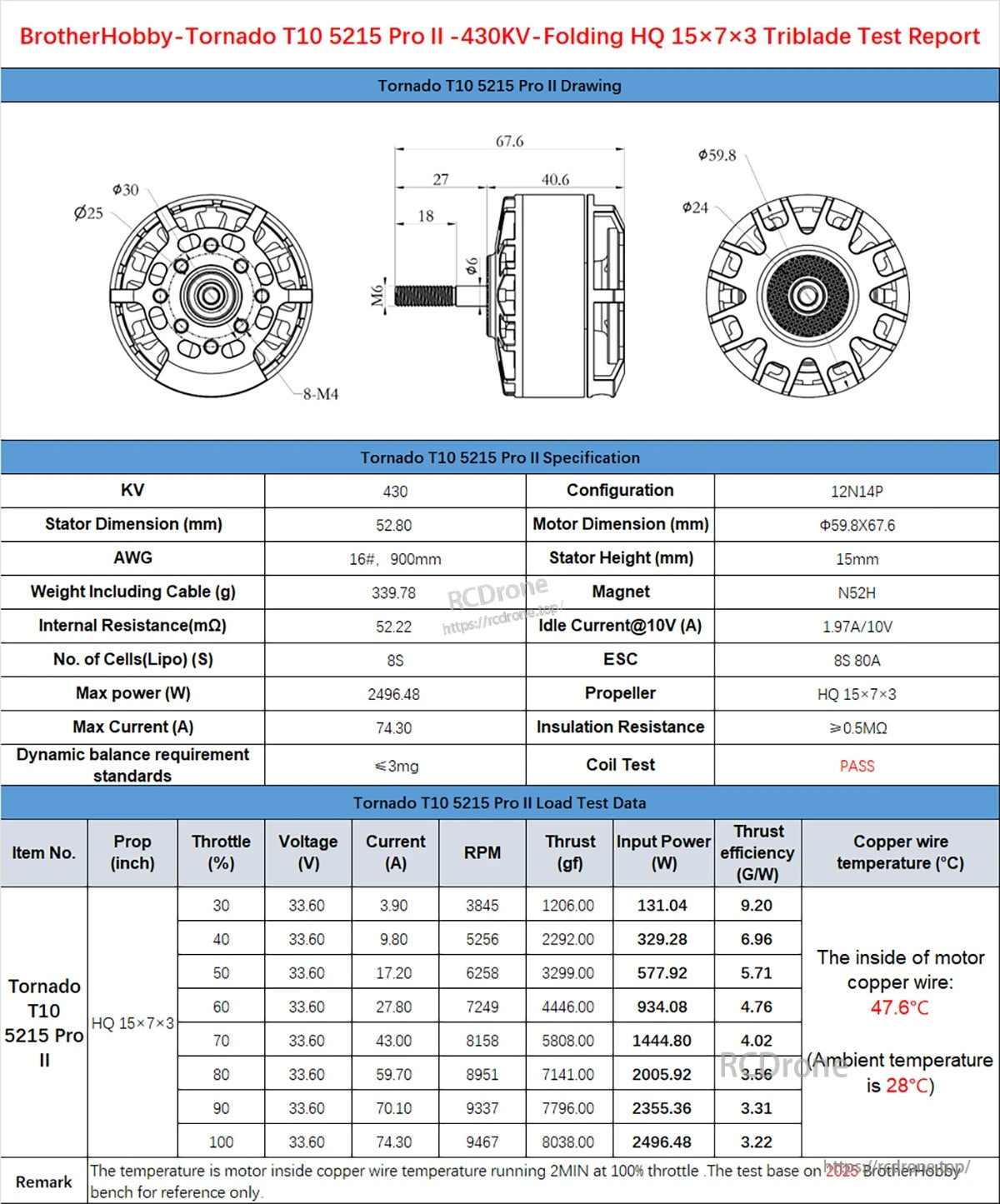

BrotherHobby Tornado T10 5215 Pro Ⅱ Motor (CW)

BrotherHobby Tornado T10 5215 Pro II 430KV мотор включает в себя чертеж размеров и таблицу тестирования на 8S с использованием пропеллера HQ 15×7×3.
