BrotherHobby MAX 8120 Мотор 100KV/130KV/150KV, 12S, 36N42P, Диам. 88.6x45мм, AWG14
BrotherHobby MAX 8120 Мотор 100KV/130KV/150KV, 12S, 36N42P, Диам. 88.6x45мм, AWG14
BrotherHobby
Не удалось загрузить сведения о доступности самовывоза
Обзор
BrotherHobby MAX 8120 мотор предлагается в вариантах 100KV / 130KV / 150KV для систем питания 12S LiPo. MAX 8120 использует корпус и колпак из Al 7075, статор из кремниевой стали Kawasaki толщиной 0,2 мм, вал SUS420 и ротор с магнитом N52H в конфигурации 36N42P.
Ключевые особенности
- Крышки/корпус из Al 7075 с полым вырезом для экономии веса и теплоотведения
- Два подшипника, разработанных для работы с большими осевыми нагрузками
- Ультратонкий неориентированный статорный материал из кремниевой стали (высокая проницаемость, низкие вихревые потери)
- Эмаль провод TU1 (высокое полное соотношение слотов, низкое внутреннее сопротивление)
- Ротор с магнитом N52H (постоянный зазор, стабильная магнитная цепь)
Технические характеристики
Общие (серийные) характеристики
| KV | 100KV / 130KV / 150KV |
| № ячеек (LiPo) | 12S |
| Конфигурация | 36N42P |
| Размер мотора | Диаметр 88.6 x 45 мм |
| Высота статора | 20 мм |
| Провод | 14#; длина 500 мм |
| Корпус основания | Al 7075 |
| Крышка колокола | Al 7075 |
| Статор | 0.2 мм силиконовая сталь Kawasaki |
| Вал | SUS420 |
| Ротор / Магнит | N52H дуговой магнит |
| Шаблон болтов | M4 (40 x 40 мм) |
| Подшипники | Диаметр 22 x Диаметр 8 |
| Монтажные / Чертежные заметки | 4-M4, Диаметр 40; 4-M3, Диаметр 20; Диаметр 10; 45 / 42.5 / 2.5 |
| Сопротивление изоляции (отчет о тестировании) | >= 0.5 Mohm |
| Тест катушки (отчет о тестировании) | УСПЕШНО |
Спецификации отчета о тестировании 100KV (MAX 8120)
| Размер статора | 80.00 мм |
| Вес с кабелем | 629.00 г |
| Внутреннее сопротивление | 81.46 мОм |
| Ток холостого хода@10V | 1.35A/20V |
| ESC | 12S 60A |
| Пропеллер | 3010 углеродный прямой пропеллер |
| Стандарты требований к динамическому балансу | <= 6 мг |
| Максимальный ток (100% газа @ 48V) | 52.8 A |
| Максимальная мощность (100% газа @ 48V) | 2534.4 W |
| Об/мин (100% газа при 48V) | 4095 об/мин |
| Максимальная тяга (100% газа при 48V) | 15130 г |
| Эффективность (100% газа при 48V) | 5.97 |
| Температура медного провода (после 2 мин при 100% газа) | 92 C (окружающая 28 C) |
130KV (MAX 8120) Технический отчет Спецификации
| Размер статора | 81.00 мм |
| Вес с кабелем | 629.60 г |
| Внутреннее сопротивление | 48.50 мОм |
| Ток в холостом режиме@10V | 2.06A/20V |
| ESC | 12S 100A |
| Пропеллер | 2890 пропеллер |
| Разъем пропеллера | Разъем пропеллера-12X15 |
| Стандарты требований к динамическому балансу | <= 8 мг |
| Максимальный ток (100% газа @ 48V) | 87.9 A |
| Максимальная мощность (100% газа @ 48V) | 4219.2 W |
| Обороты (100% газа @ 48V) | 4852 об/мин |
| Максимальный тяга (100% газа @ 48V) | 18480 г |
| Эффективность (100% газа @ 48V) | 4.38 |
| Температура медного провода (после 2 мин при 100% газе) | 98 C (окружающая 28 C) |
150KV (MAX 8120) Тестовый отчет Спецификации - 2480 Пропеллер
| Размер статора | 81.00 мм |
| Вес с кабелем | 631.60 г |
| Внутреннее сопротивление | 36.50 мОм |
| Ток в холостом ходу@10V | 2.15A/20V |
| ESC | 12S 80A (сводка тестовых данных) / 12S 800A (таблица тестового отчета) |
| Пропеллер | 2480 пропеллер |
| Разъем пропеллера | Разъем пропеллера-12X15 |
| Стандарты требований к динамическому балансу | <= 8 мг |
| Максимальный ток (100% газ @ 48V) | 67.9 A |
| Максимальная мощность (100% газа при 48V) | 3259.2 W |
| Обороты в минуту (100% газа при 48V) | 6130 RPM |
| Максимальный тяговый усилие (100% газа при 48V) | 14829 g |
| Эффективность (100% газа при 48V) | 4.55 |
| Температура медного провода (после 2 мин при 100% газа) | 89 C (окружающая 28 C) |
150KV (MAX 8120) Тестовый отчет Спецификации - 2685 Пропеллер
| Размер статора | 81.00 mm |
| Вес с кабелем | 631.60 g |
| Внутреннее сопротивление | 36.50 мОм |
| Ток в холостом режиме@10V | 2.15A/20V |
| ESC | 12S 100A |
| Пропеллер | 2685 пропеллер |
| Разъем для пропеллера | Разъем для пропеллера-12X15 |
| Стандарты требований динамического баланса | <= 8 мг |
| Максимальный ток (100% газа при 48V) | 91.2 A |
| Максимальная мощность (100% газа при 48V) | 4377.6 W |
| Обороты в минуту (100% газа при 48V) | 5770 об/мин |
| Максимальный тяга (100% газа при 48V) | 18604 г (18.6 кг) |
| Эффективность (100% газа при 48V) | 4.25 |
| Температура медного провода (после 2 минут при 100% дросселе) | 103 C (окружающая 28 C) |
Данные нагрузочного теста (48V)
Примечание о температуре: температура медного провода измеряется после работы 2 минуты при 100% дросселе; температура окружающей среды 28 C.
100KV + 3010 углеродный прямой пропеллер (12S)
| Дроссель (%) | Напряжение (V) | Ток (A) | Обороты в минуту (RPM) | Тяга (gf) | Входная мощность (W) | Эффективность тяги (G/W) |
|---|---|---|---|---|---|---|
| 30 | 48.00 | 2.70 | 1477 | 1896.00 | 129.60 | 14.63 |
| 40 | 48.00 | 4.60 | 1852 | 2954.00 | 220.80 | 13.38 |
| 50 | 48.00 | 8.00 | 2273 | 4346.00 | 384.00 | 11.32 |
| 60 | 48.00 | 13.10 | 2664 | 6049.00 | 628.80 | 9.62 |
| 70 | 48.00 | 22.00 | 3117 | 8469.00 | 1056.00 | 8.02 |
| 80 | 48.00 | 31.20 | 3512 | 10513.00 | 1497.60 | 7.02 |
| 90 | 48.00 | 41.40 | 3824 | 12777.00 | 1987.20 | 6.43 |
| 100 | 48.00 | 52.80 | 4095 | 15130.00 | 2534.40 | 5.97 |
130KV + 2890 Пропеллер (12S)
| Дроссель (%) | Напряжение (В) | Ток (А) | Обороты в минуту (RPM) | Тяга (gf) | Входная мощность (Вт) | Эффективность тяги (G/W) |
|---|---|---|---|---|---|---|
| 30 | 48.00 | 3.80 | 1741 | 2106.00 | 182.40 | 11.55 |
| 40 | 48.00 | 7.20 | 2230 | 3570.00 | 345.60 | 10.33 |
| 50 | 48.00 | 12.70 | 2747 | 5273.00 | 609.60 | 8.65 |
| 60 | 48.00 | 23.40 | 3290 | 7806.00 | 1123.20 | 6.95 |
| 70 | 48.00 | 34.10 | 3730 | 10049.00 | 1636.80 | 6.14 |
| 80 | 48.00 | 49.70 | 4187 | 12715.00 | 2385.60 | 5.33 |
| 90 | 48.00 | 66.10 | 4557 | 15134.00 | 3172.80 | 4.77 |
| 100 | 48.00 | 87.90 | 4853 | 18480.00 | 4219.20 | 4.38 |
150KV + 2480 Пропеллер (12S)
| Дроссель (%) | Напряжение (В) | Ток (А) | Обороты в минуту | Тяга (gf) | Входная мощность (Вт) | Эффективность тяги (G/W) |
|---|---|---|---|---|---|---|
| 30 | 48.00 | 3.30 | 2150 | 1680.00 | 158.40 | 10.61 |
| 40 | 48.00 | 6.00 | 2760 | 2759.00 | 288.00 | 9.58 |
| 50 | 48.00 | 11.60 | 3461 | 4426.00 | 556.80 | 7.95 |
| 60 | 48.00 | 18.30 | 4056 | 6104.00 | 878.40 | 6.95 |
| 70 | 48.00 | 26.80 | 4649 | 7949.00 | 1286.40 | 6.18 |
| 80 | 48.00 | 39.30 | 5160 | 10431.00 | 1886.40 | 5.53 |
| 90 | 48.00 | 53.40 | 5680 | 12713.00 | 2563.20 | 4.96 |
| 100 | 48.00 | 67.90 | 6130 | 14829.00 | 3259.20 | 4.55 |
150KV + 2685 Пропеллер (12S)
| Дроссель (%) | Напряжение (В) | Ток (А) | Обороты в минуту (RPM) | Тяга (gf) | Входная мощность (Вт) | Эффективность тяги (G/W) |
|---|---|---|---|---|---|---|
| 30 | 48.00 | 4.30 | 2093 | 2072.00 | 206.40 | 10.04 |
| 40 | 48.00 | 7.50 | 2654 | 3319.00 | 360.00 | 9.22 |
| 50 | 48.00 | 15.20 | 3339 | 5515.00 | 729.60 | 7.56 |
| 60 | 48.00 | 24.40 | 3952 | 7847.00 | 1171.20 | 6.70 |
| 70 | 48.00 | 36.60 | 4429 | 10136.00 | 1756.80 | 5.77 |
| 80 | 48.00 | 51.80 | 4988 | 12929.00 | 2486.40 | 5.20 |
| 90 | 48.00 | 69.10 | 5330 | 15423.00 | 3316.80 | 4.65 |
| 100 | 48.00 | 91.20 | 5770 | 18604.00 | 4377.60 | 4.25 |
Применения
- Много роторные летательные аппараты, требующие совместимости с 12S
- Системы, использующие конфигурации пропеллеров 3010 / 2890 / 2685 / 2480 (по отчетам испытаний)
По вопросам совместимости (выбор пропеллера, схема крепления, соответствие ESC) обращайтесь в службу поддержки по адресу https://rcdrone.top/ или support@rcdrone.top.
Детали

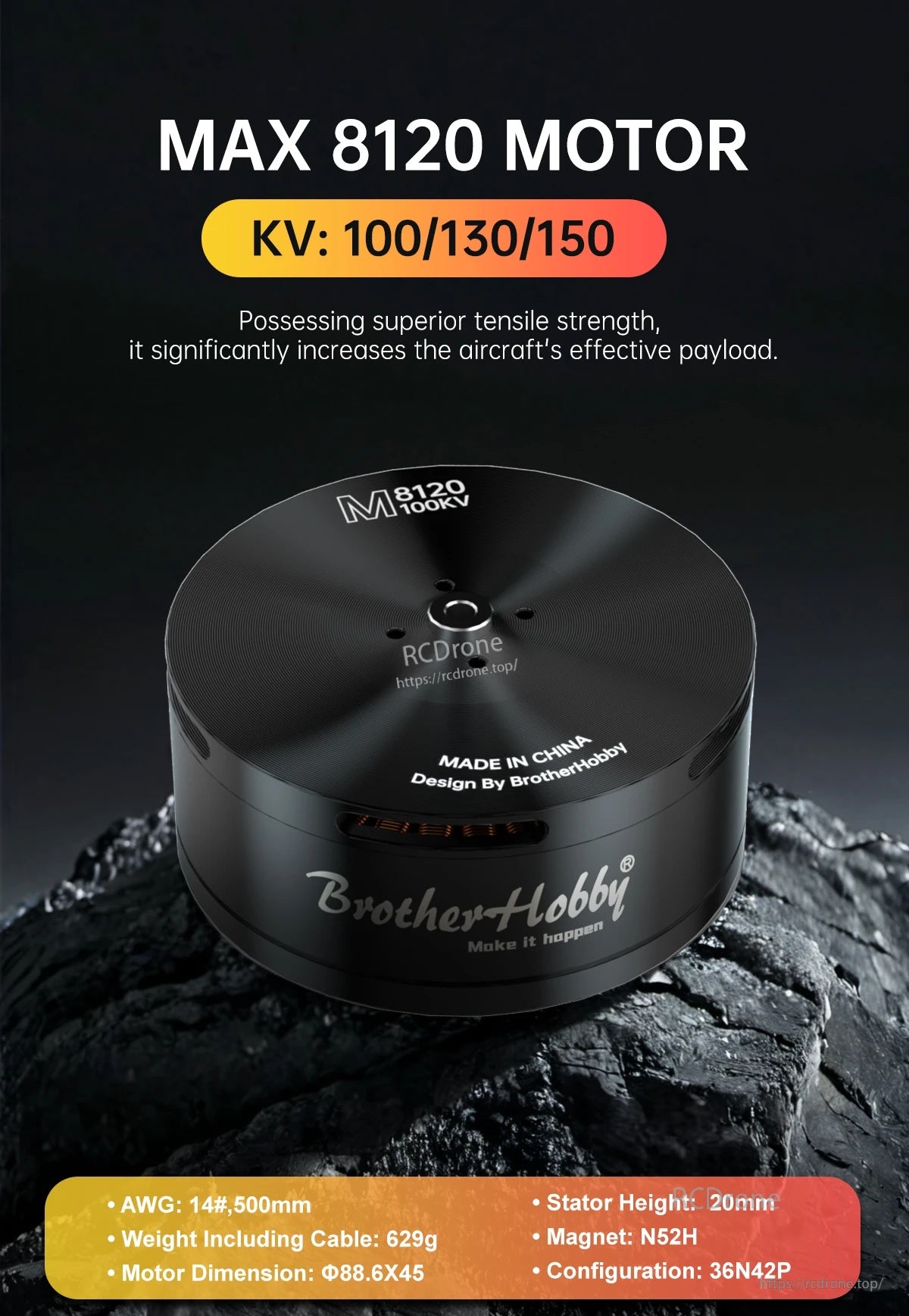

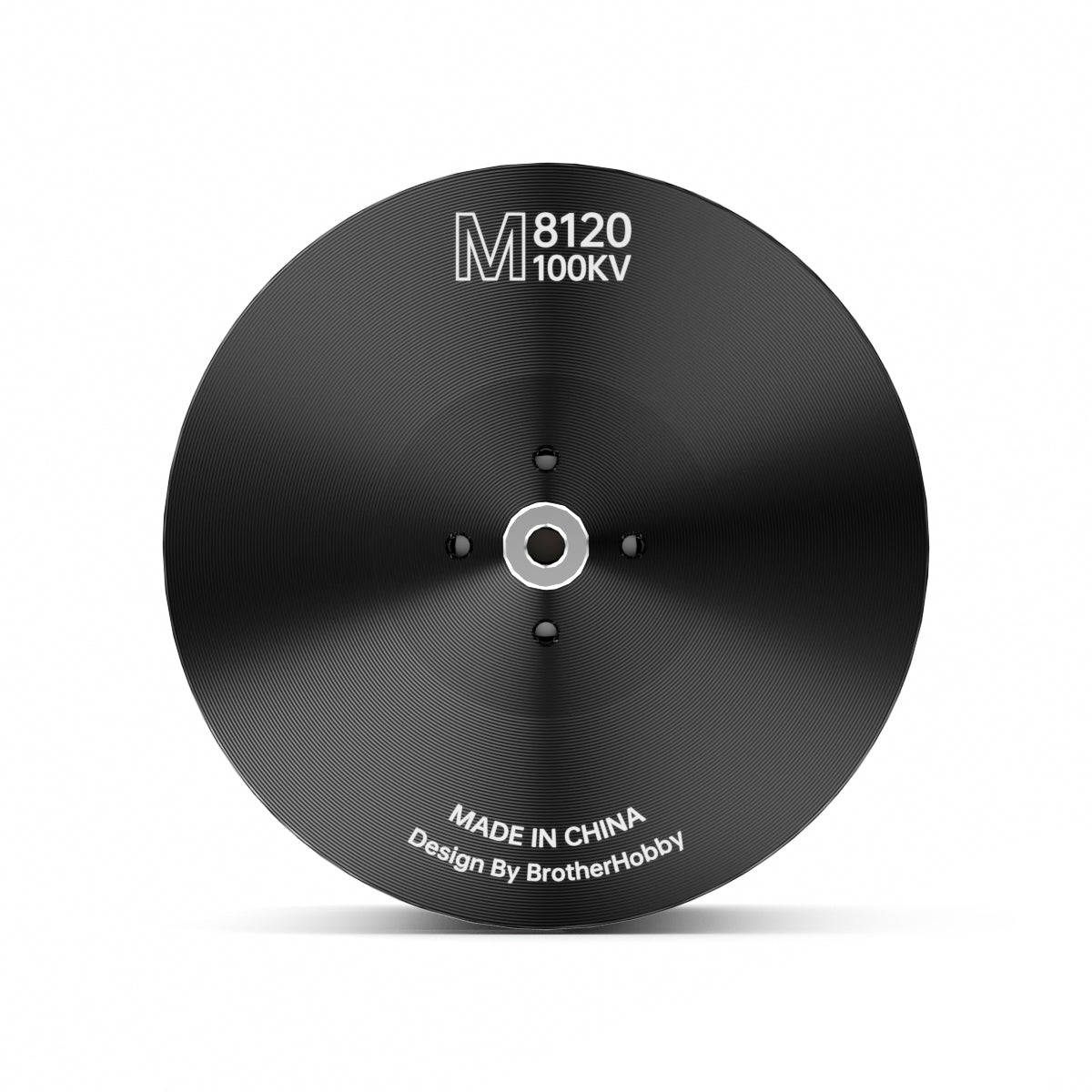

Двигатель BrotherHobby MAX 8120 предлагается в версиях 100KV, 130KV или 150KV, с размером 88.6×45 мм и проводами 14AWG длиной 500 мм, указанными в спецификациях.

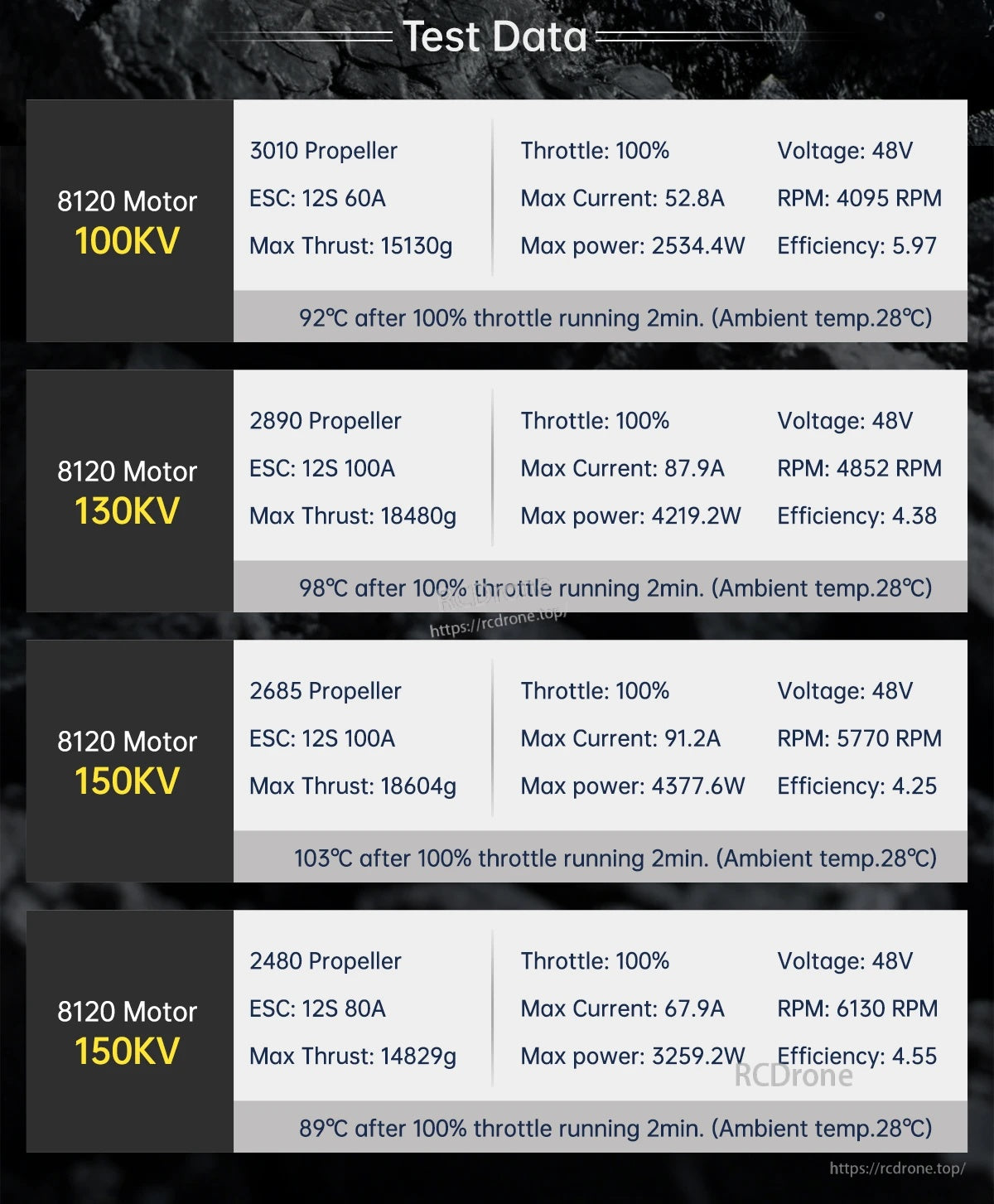

Данные испытаний двигателя BrotherHobby MAX 8120 содержат результаты на полном газе 48V для установок 100–150KV, включая пропеллер, ESC, максимальный тяговый усилие, ток, об/мин, мощность и температуры за 2 минуты.

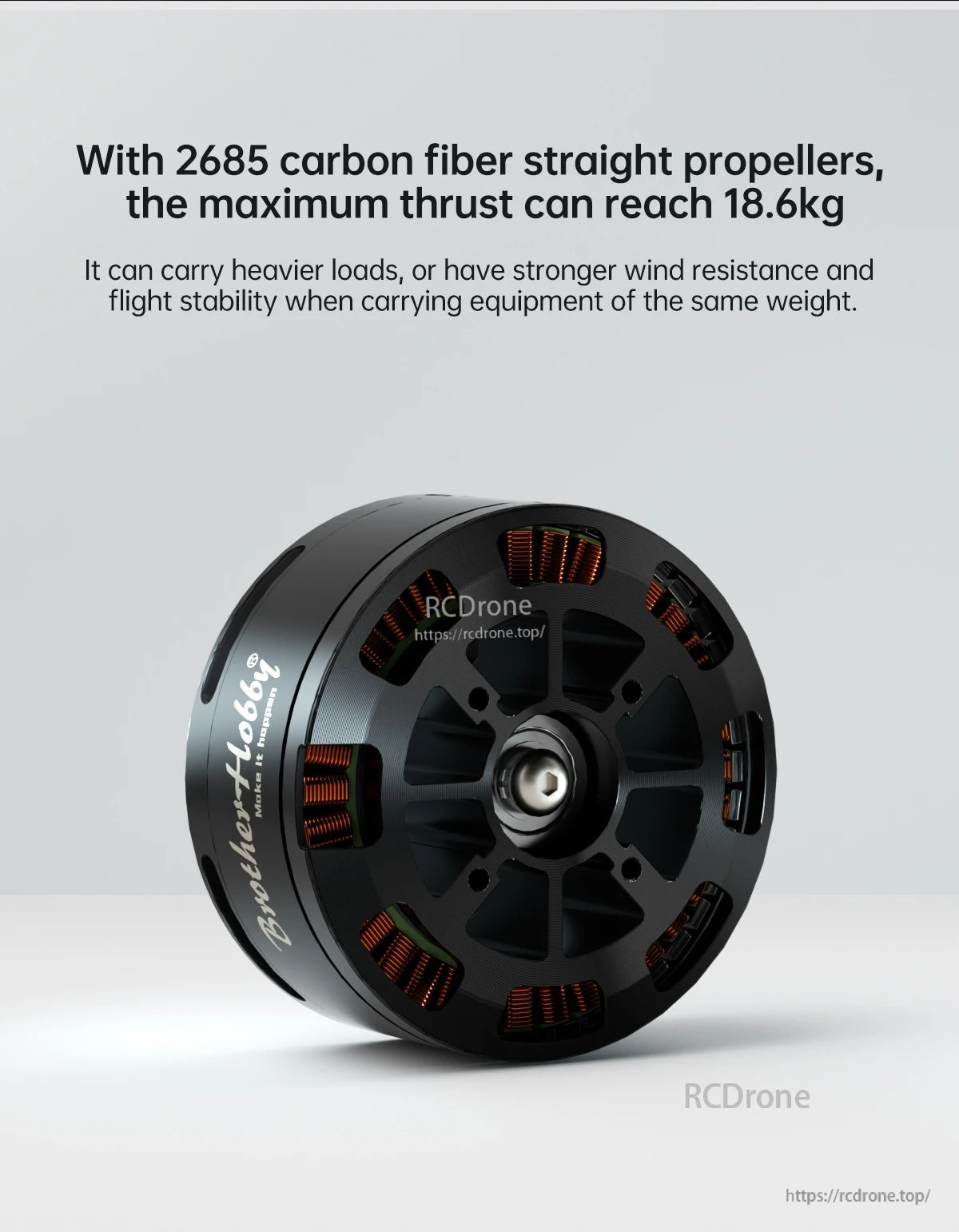

Двигатель BrotherHobby MAX 8120 представлен с максимальным значением тяги 18.6 кг при использовании прямых углеродных пропеллеров 2685.

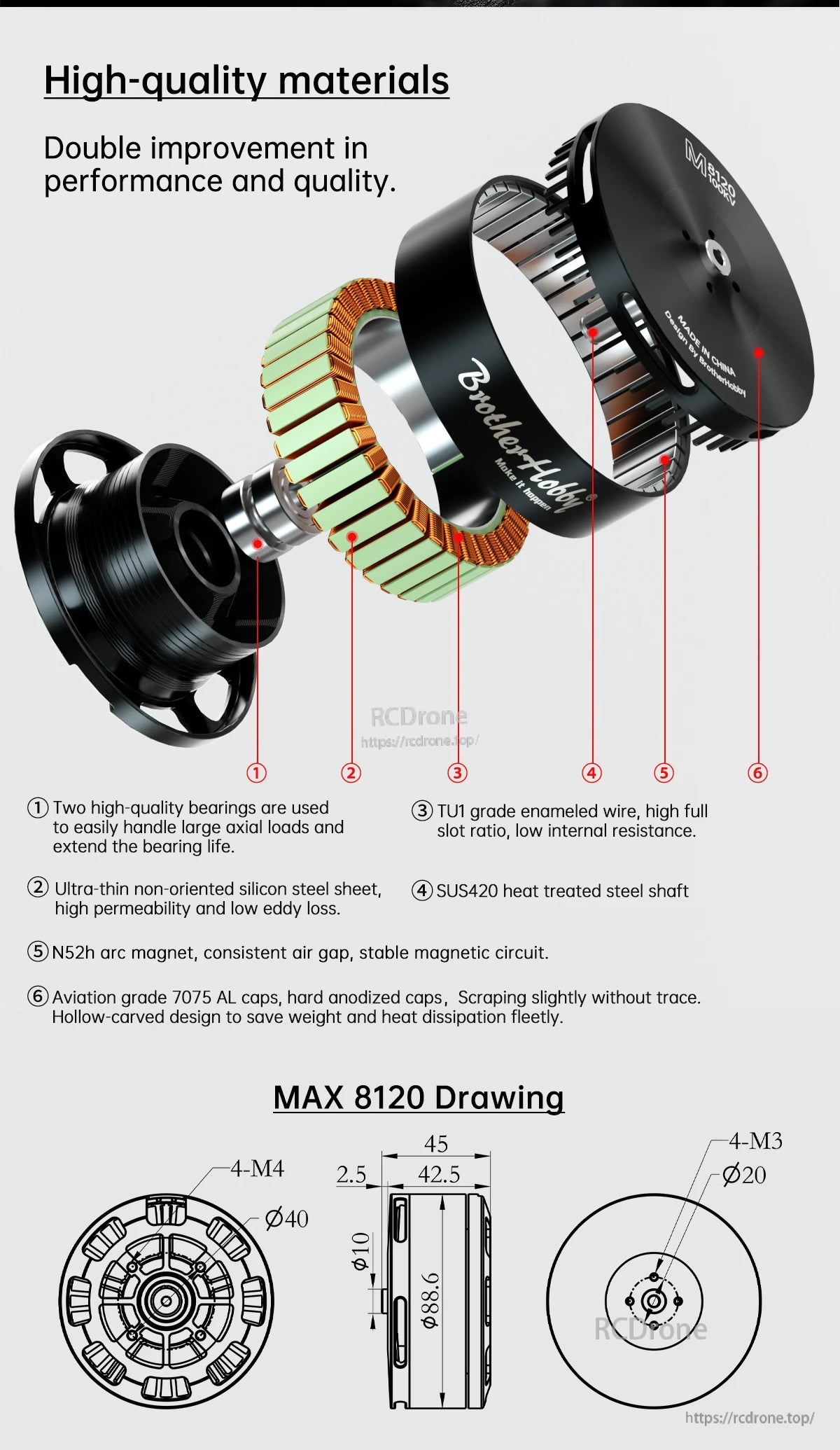

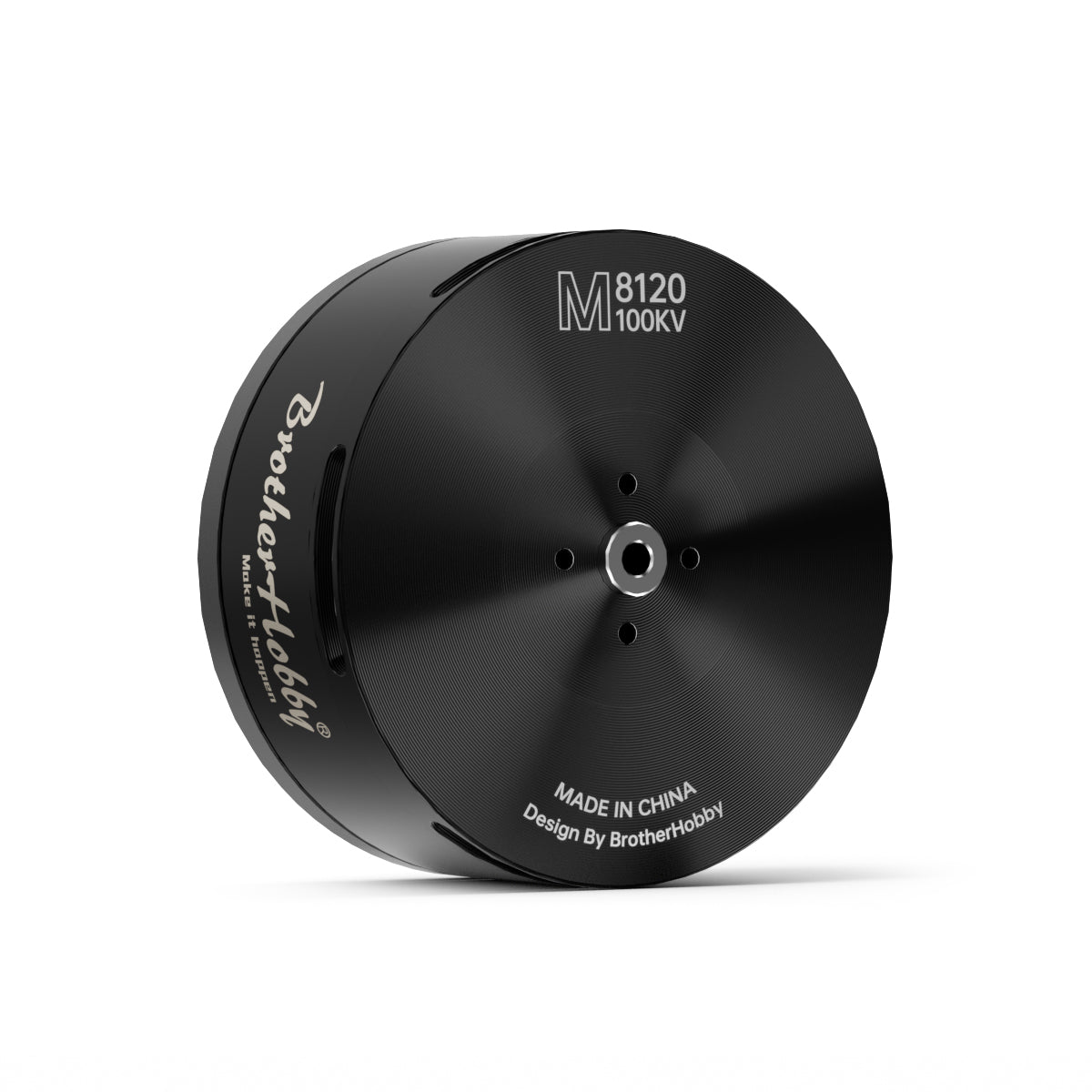

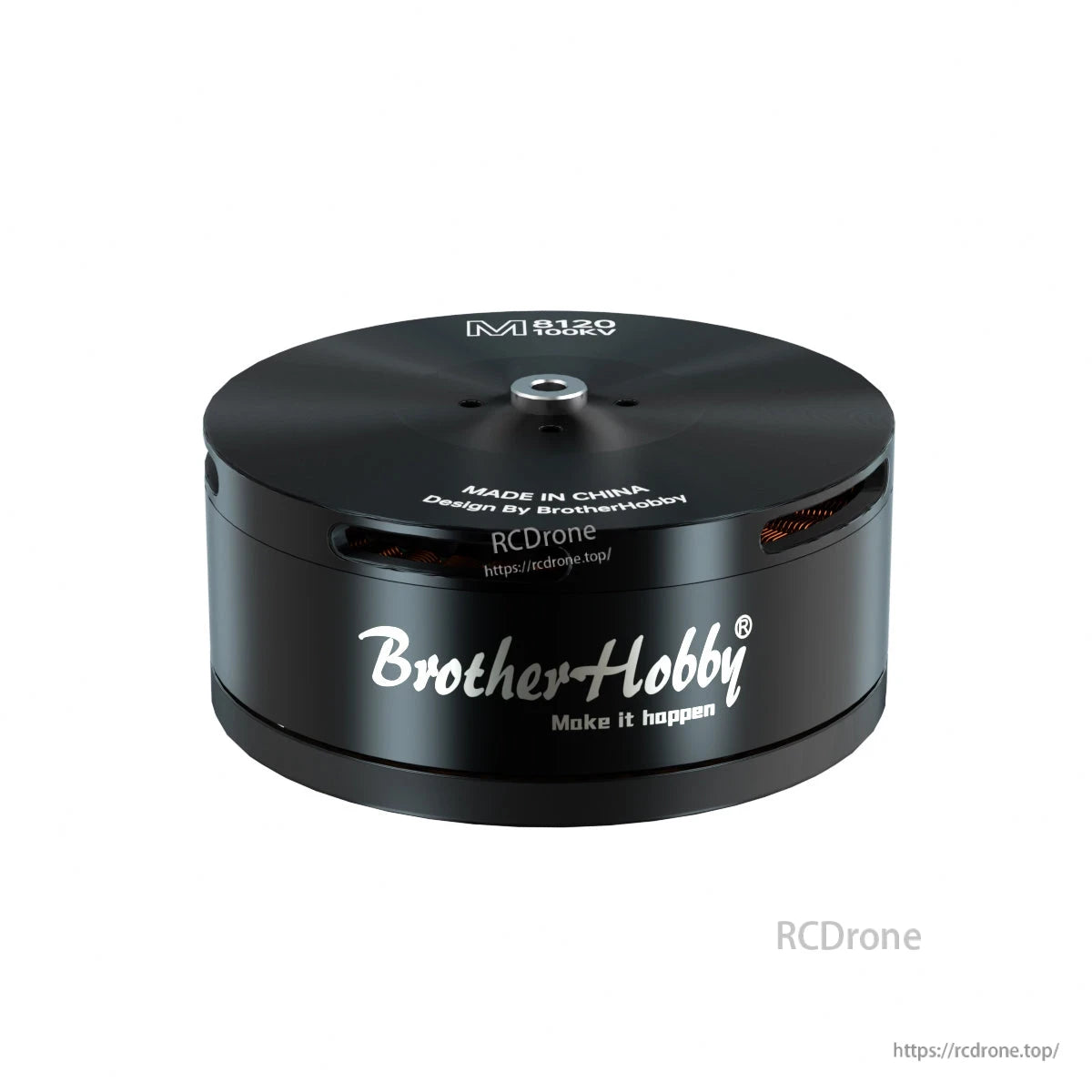

Мотор BrotherHobby MAX имеет алюминиевый корпус с ребрами и компактный, низкопрофильный дизайн для прочных конструкций.

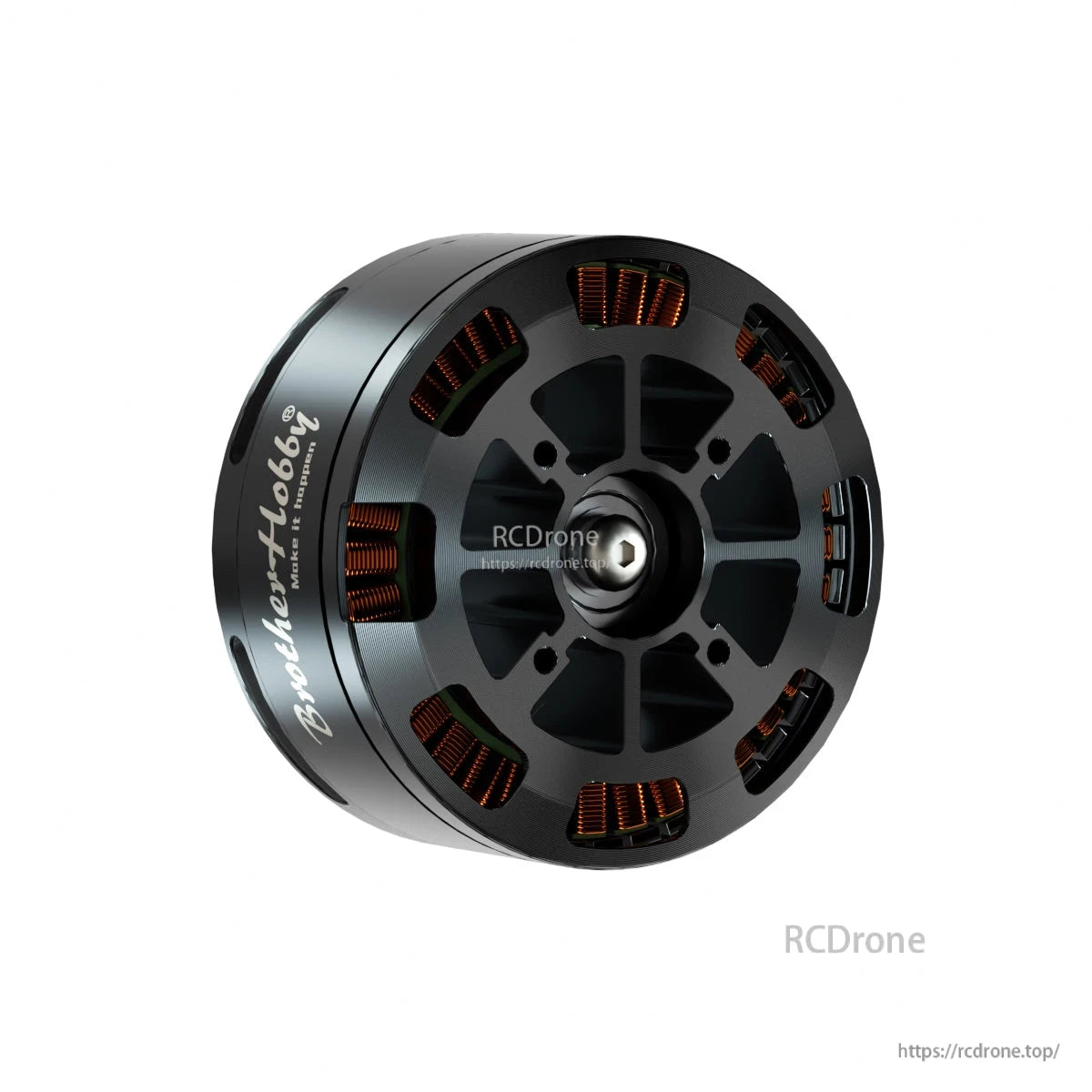

Мотор BrotherHobby MAX 8120 использует алюминиевый корпус с стальным валом, дуговые магниты и четко обозначенный монтажный шаблон для более легкой установки.

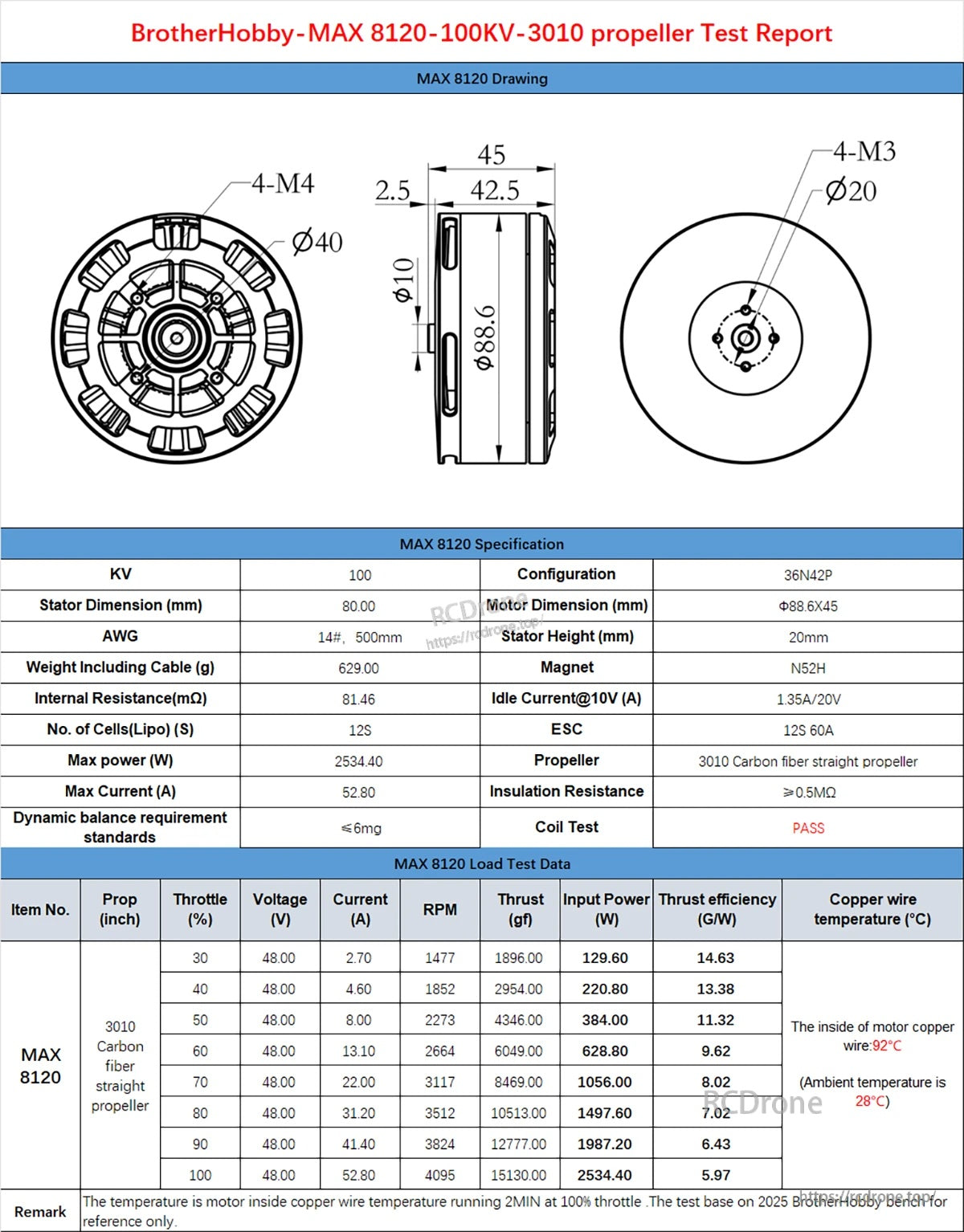

Документация на мотор BrotherHobby MAX 8120 включает ключевые размеры и таблицу нагрузочных испытаний с использованием прямого пропеллера из углеродного волокна 3010.

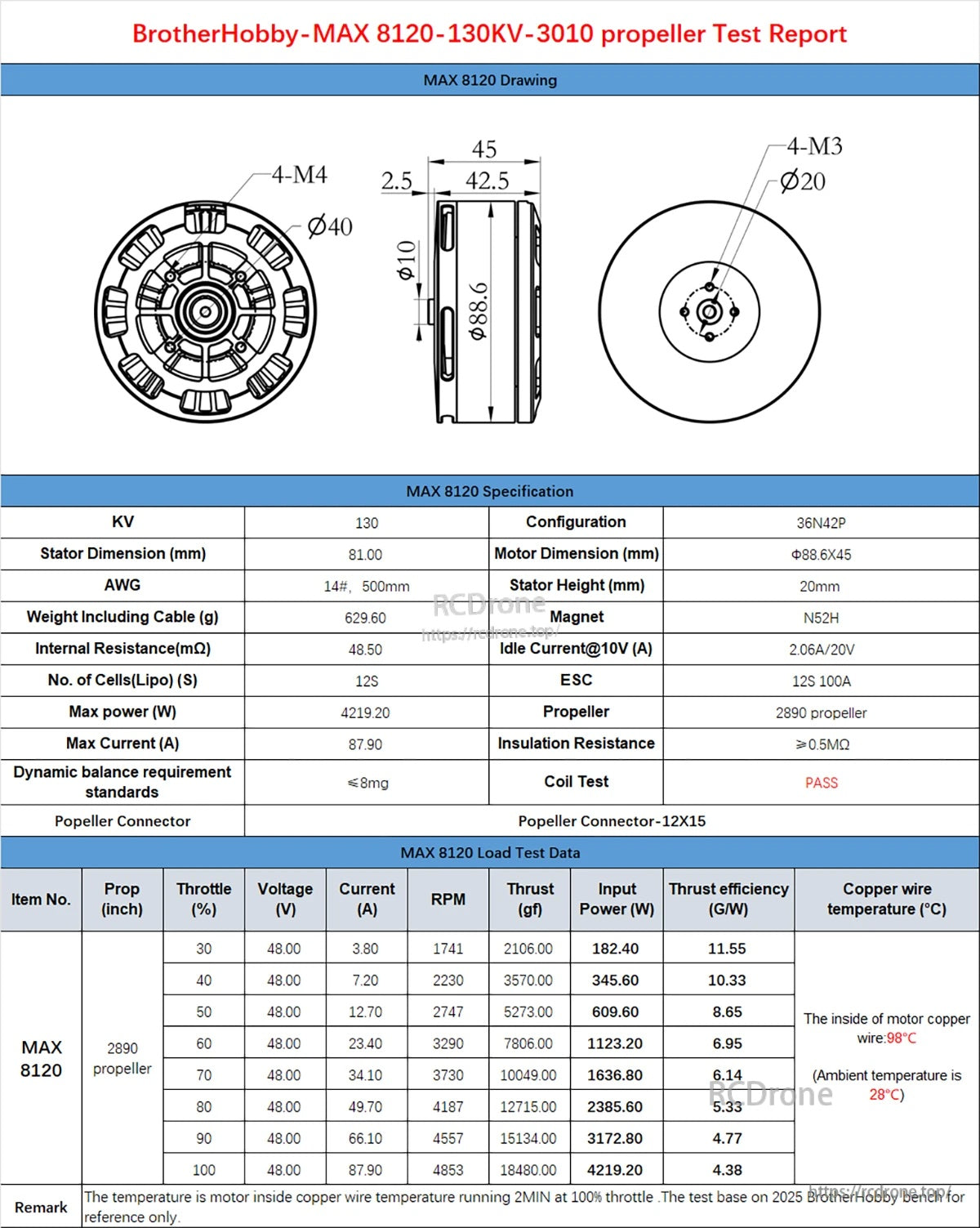

Отчет о тестировании MAX 8120 содержит ключевые размеры, детали проводки и результаты тяги/тока с пропеллером 28x90 при различных настройках дросселя.
Технический лист мотора BrotherHobby MAX 8120 содержит детали конфигурации 150KV, ключевые размеры и результаты испытаний тяги и эффективности пропеллера 2480.

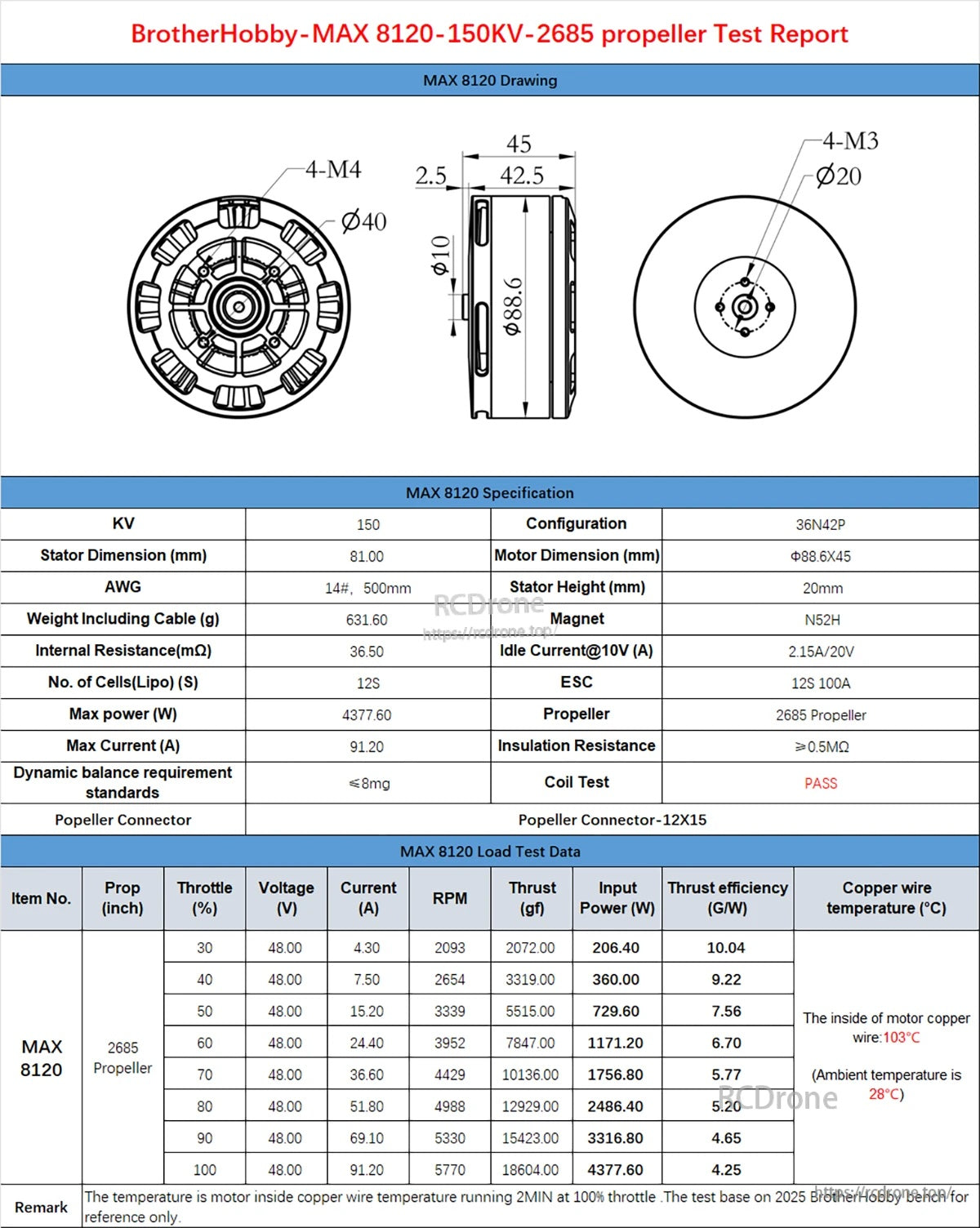

Документация на мотор BrotherHobby MAX 8120 включает размерный чертеж и данные испытаний пропеллера 26x8.5 по тяге, току и эффективности.
