Двигатель для FPV-дрона MAD BANSHEE CM3120 V1.0 500KV/700KV/1000KV (данные 6S/8S/12S), гайка M5, 19мм M3x4
Двигатель для FPV-дрона MAD BANSHEE CM3120 V1.0 500KV/700KV/1000KV (данные 6S/8S/12S), гайка M5, 19мм M3x4
MAD
Не удалось загрузить сведения о доступности самовывоза
Обзор

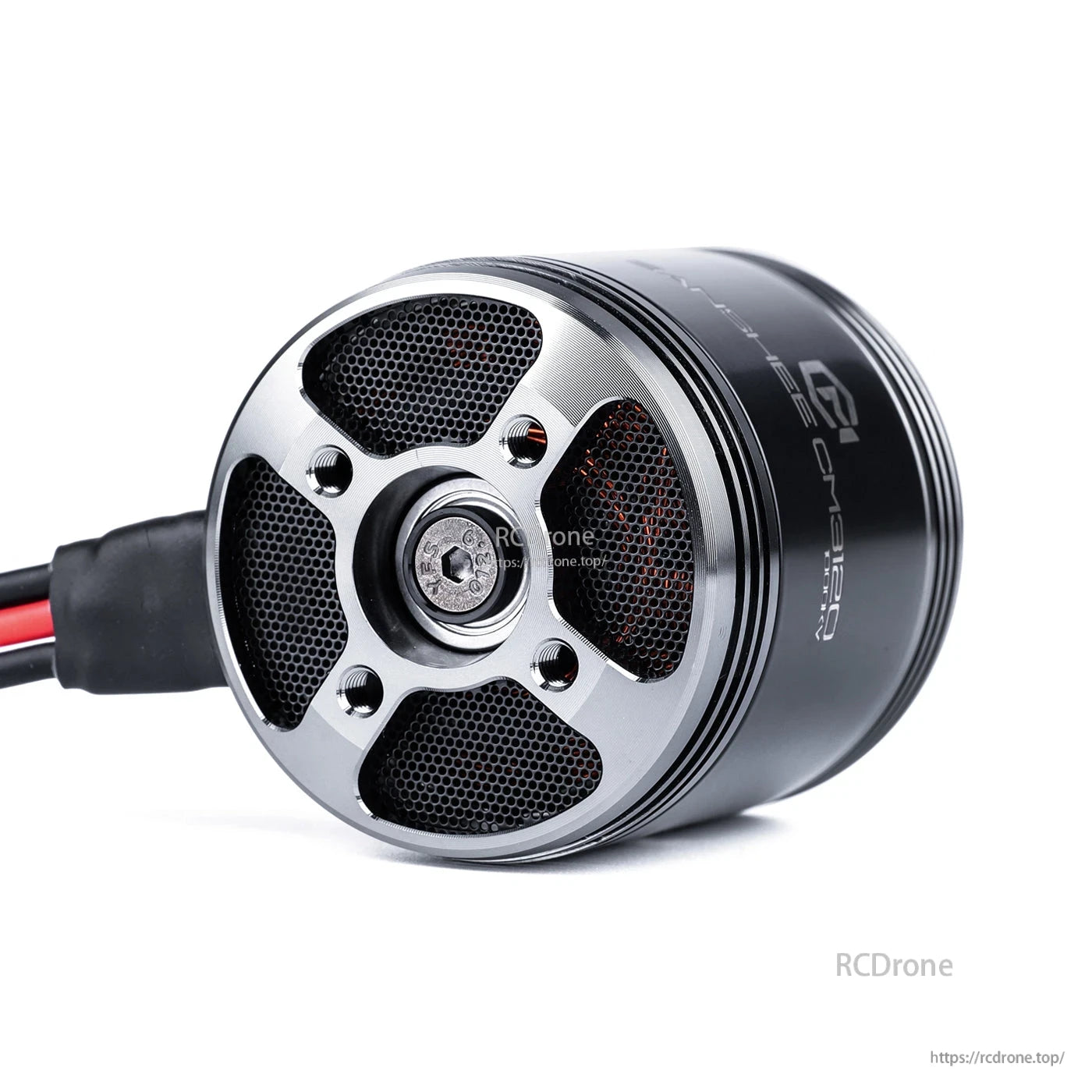

MAD BANSHEE CM3120 V1.0 - это мотор FPV дрона из серии CM, предназначенный для съемки фильмов с высокой защитой от пыли и улучшенным теплоотведением. Дизайн включает два ультратонких фильтра из нержавеющей стали внутри статора и раздельную вытяжную лопасть внутри ротора.
Ключевые особенности
- Два ультратонких фильтра из нержавеющей стали внутри статора
- Раздельная вытяжная лопасть внутри ротора
- Антикоррозийный статор
Технические характеристики
| Модель мотора | MAD BANSHEE CM3120 V1.0 |
| Опции KV | 500KV / 700KV / 1000KV |
| Количество пар полюсов | 7 |
| Размер мотора | D:37.1 x 59 мм |
| Диаметр вала | В: 5 мм |
| Крепление пропеллера | Гайка M5 |
| Отверстия для крепления мотора | Д:19 M3x4 |
| Длина кабеля | 300 мм 16# Awg силикон |
| Подшипник | 685*2 |
| Степень изоляции провода | 220°C |
| Баланс мотора | 150°C |
| Разрушительный тест | 500 В |

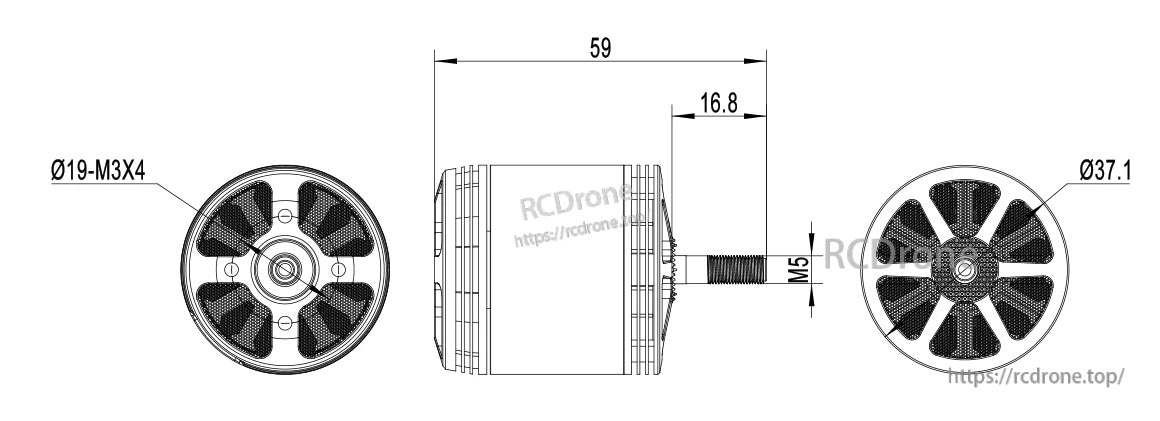

Размеры монтажа / Чертеж
- Общая длина: 59
- Длина переднего сечения: 16.8
- Внешний диаметр: Ø37.1
- Шаблон крепления: Ø19 - M3x4
- Гайка пропеллера: M5
Данные теста 500KV (10x5x3)
| Оптимизированный вес | 141 г |
| Максимальный тяговый усилие | 6.1 кгс |
| Номинальное напряжение | 12S литий-полимерная батарея |
| Ток без нагрузки | 1.2 A / 20 V |
| Внутреннее сопротивление | 65 мΩ |
| Максимальный ток | 54.1 A |
| Максимальная мощность | 2706 W |
| Максимальный крутящий момент | 1.0 Нм |
| Вес упаковки продукта | 269 г |
| Максимальная температура | 110°C |
700KV Тестовые данные (10x5x3)
| Оптимизированный вес | 139 г |
| Максимальная тяга | 5.0 кгс |
| Номинальное напряжение | 8S литий-полимерная батарея |
| Ток без нагрузки | 1.4 A / 20 V |
| Внутреннее сопротивление | 81 мΩ |
| Максимальный ток | 64 A |
| Максимальная мощность | 2025 Вт |
| Максимальный крутящий момент | 0.86 Нм |
| Вес продукта в упаковке | 267 г |
| Максимальная температура | 92°C |
Данные тестирования 1000KV (10x5x3)
| Оптимизированный вес | 140 г |
| Максимальная тяга | 5.9 кгс |
| Номинальное напряжение | 6S |
| Ток без нагрузки | 0.65 A / 10 V |
| Внутреннее сопротивление | 29.5 мΩ |
| Максимальный ток | 108 А |
| Максимальная мощность | 2706 Вт |
| Максимальный крутящий момент | 1.0 Нм |
| Вес продукта в упаковке | 268 г |
| Максимальная температура | 114°C |
Для проверки совместимости и поддержки заказа, свяжитесь с support@rcdrone.top or посетите https://rcdrone.top/.
Детали
MAD BANSHEE CM3120 V1.0 использует вал M5 с монтажным паттерном Ø19 мм M3 и корпусом мотора Ø37.1 мм для проверки совместимости.
Мотор MAD BANSHEE CM3120 V1.0 рассчитан на 12S конфигурации и имеет вес 141 г с максимальным тяговым усилием до 4.1 кг в спецификации.
Мотор MAD BANSHEE CM3120 V1.0 указан как 700KV 8S вариант с весом 139 г и максимальным тяговым усилием до 5.0 кгс, с тестовыми кривыми для сравнения конфигураций пропеллеров.
Детали
Мотор MAD BANSHEE CM3120 V1.0 использует вал M5 и корпус диаметром Ø37.1 мм, с общей длиной 59 мм для установки в вашу сборку.
Данные о производительности мотора Banshee CM3120 V1.0 включают поддержку 12S, вес 141 г, максимальный тяговый усилие 6.1 кг и максимальную температуру 110°C.
Мотор MAD BANSHEE CM3120 V1.0 указан как вариант 700KV с поддержкой 8S, весом 139 г и максимальной рабочей температурой 90°C.

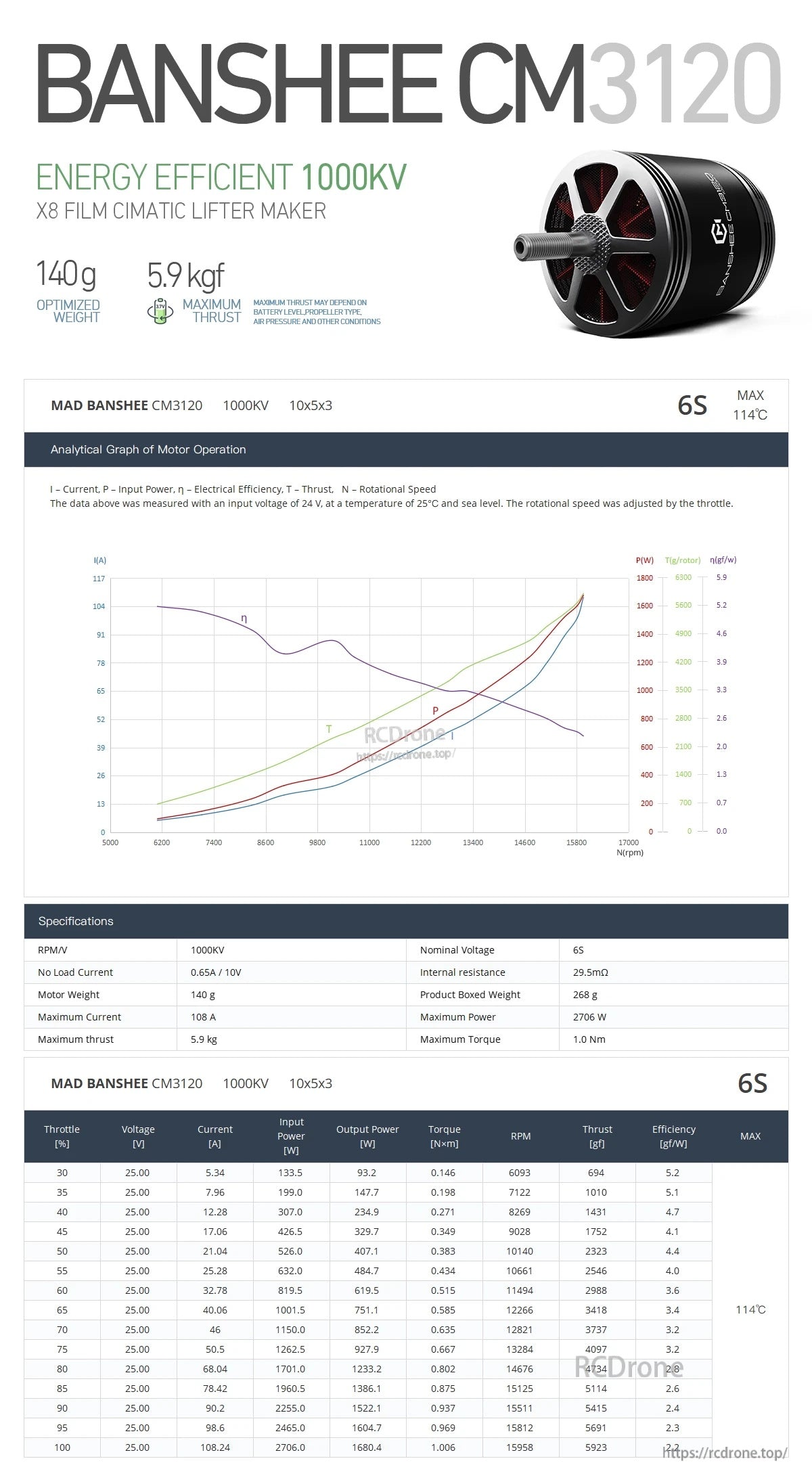

Мотор BANSHEE CM3120 V1.0 1000KV рассчитан на установки 6S и имеет вес 140 г с максимальным тяговым усилием до 5.9 кгс.
