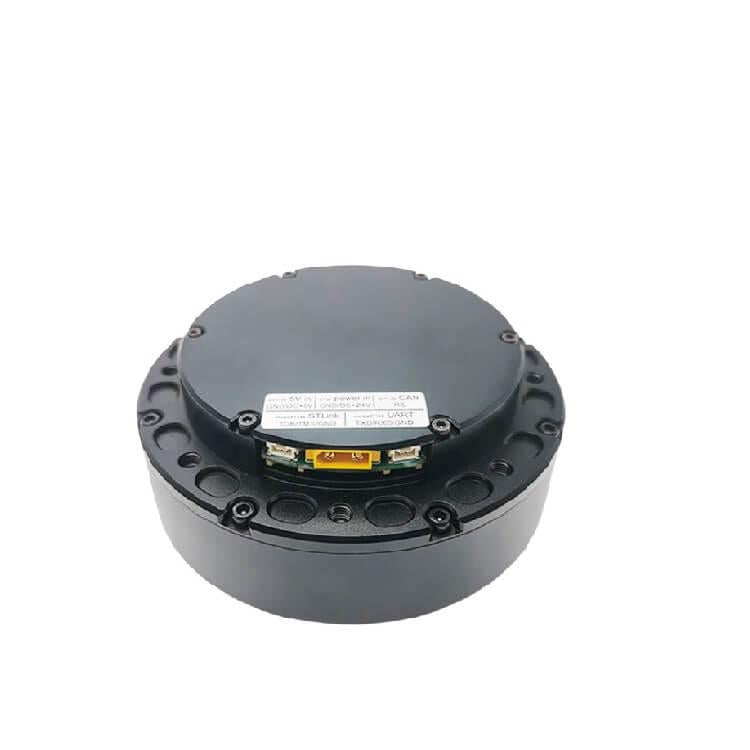

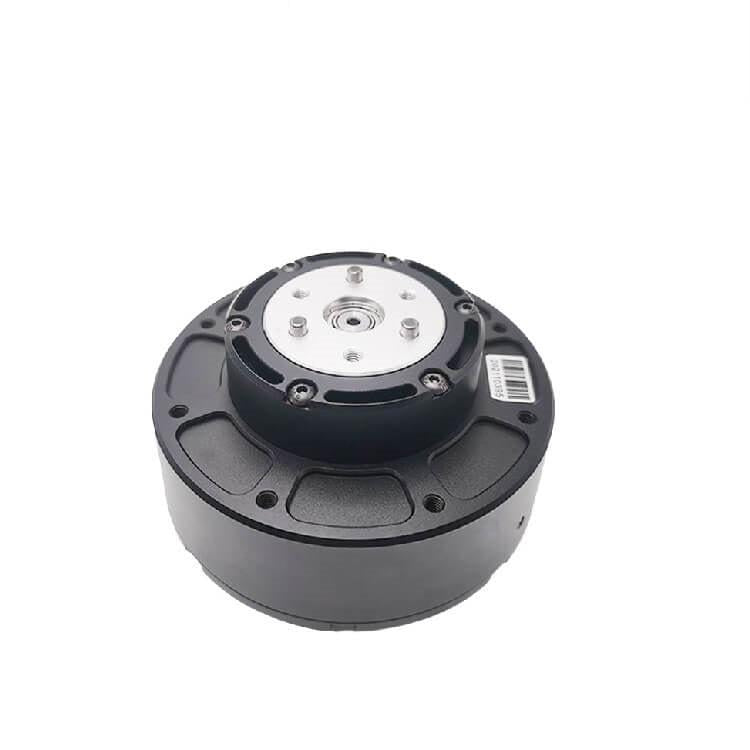

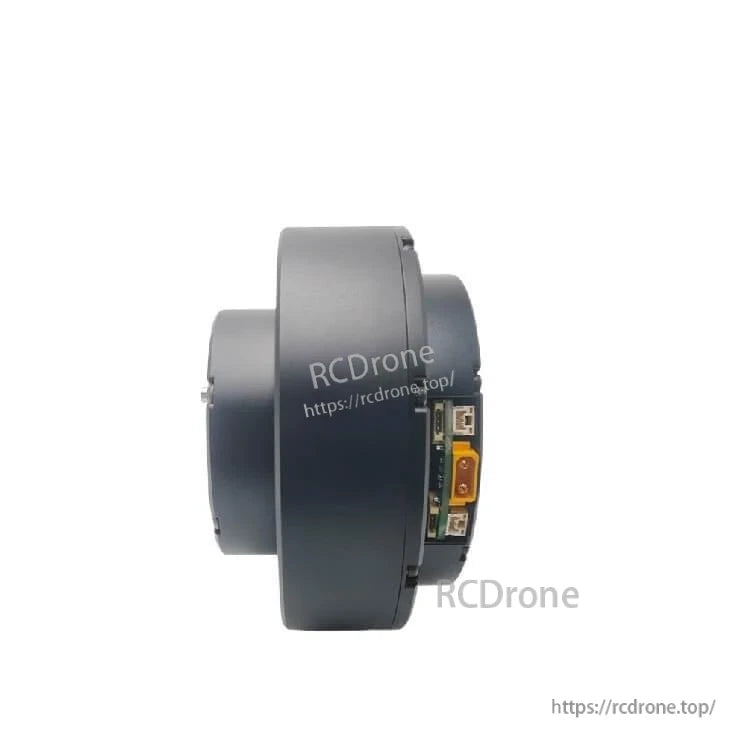

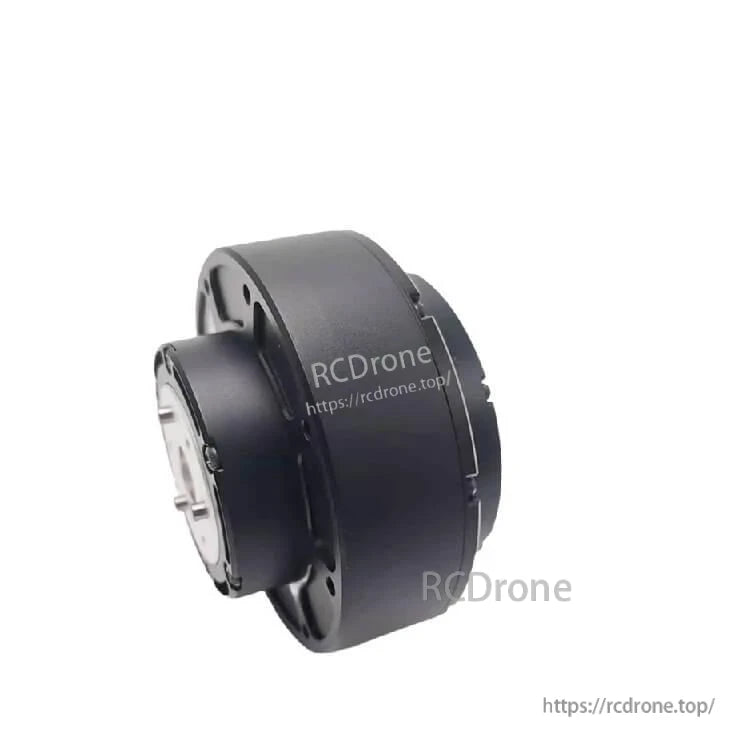

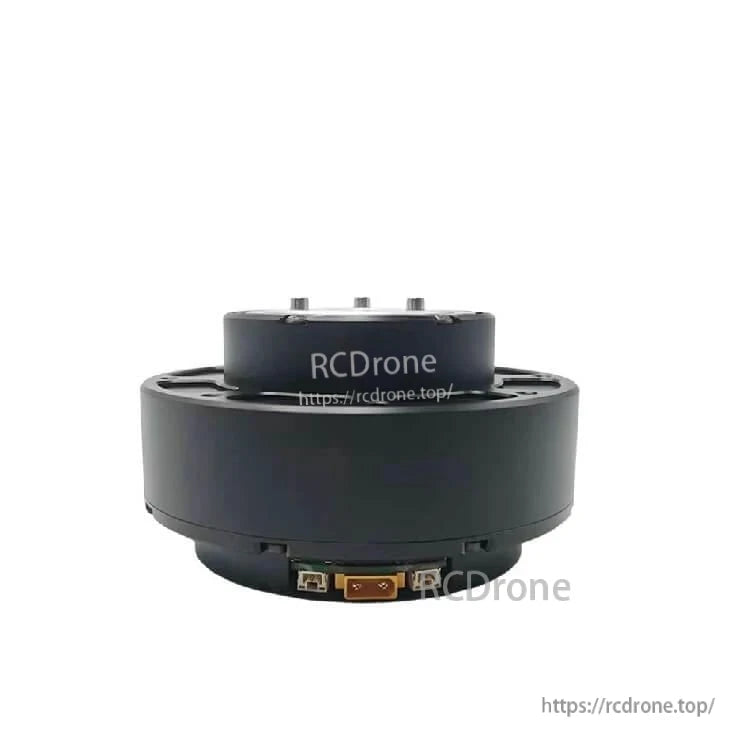

SteadyWin GIM8108-36 Планетарный редукторный мотор 36:1, 192Вт/120Вт, 48В/24В, высокий крутящий момент, CAN & RS485

Обзор

Мотор-редуктор SteadyWin GIM8108-36 является высокомоментным роботизированным мотором, который сочетает в себе планетарный редуктор 36:1, обратную связь с энкодером 14Bit и надежный механический дизайн для точного управления движением. С двумя вариантами драйвера (SDC103 и SDC303) он охватывает диапазоны питания 24–48 В, обеспечивая мощность до 192 Вт, высокий момент остановки и низкий люфт для требовательных роботизированных суставов и приводных модулей.

Ключевые особенности

• Роботизированный мотор с интегрированным планетарным редуктором 36:1 и стальными шестернями для передачи высокого момента.
• Две электрические конфигурации: 48 В (SDC103) до 192 Вт и 24 В (SDC303) до 120 Вт.
• Номинальный момент до 35.1 N.M и момент остановки до 109.5 N.M для приложений с тяжелыми нагрузками.
• Низкая выходная скорость после редукции (номинальная 48–51 об/мин, макс. 56–60 об/мин) для точного контроля положения и скорости.
• Разрешение кодировщика 14Bit с поддержкой второго кодировщика (без поддержки отдельного внешнего кодировщика).
• Паразитный зазор планетарного редуктора 15 угловых минут для повышения точности позиционирования.
• Механическая прочность с максимальной осевой нагрузкой 250 Н и максимальной радиальной нагрузкой 1000 Н.
• Степень защиты IP54 и диапазон рабочих температур от -20°C до +80°C.

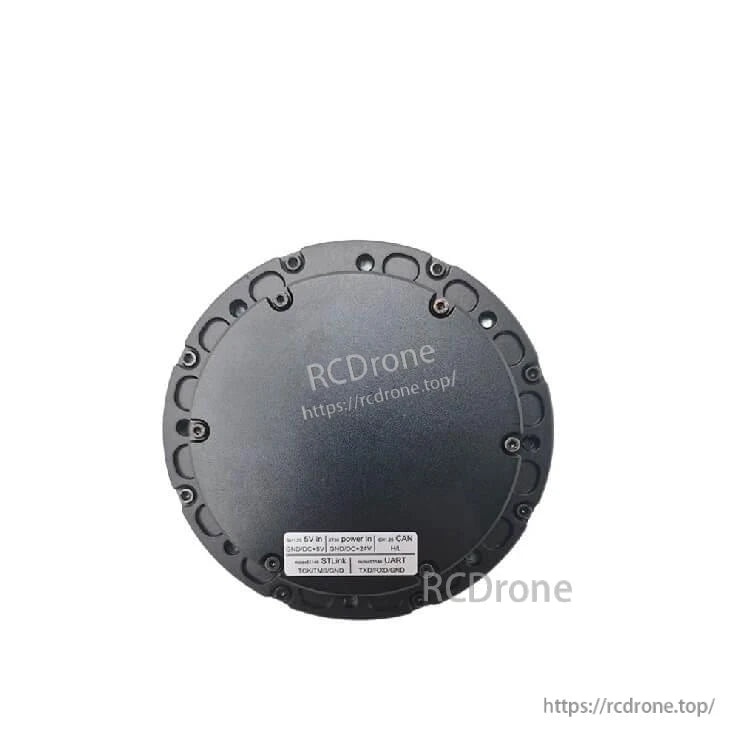

&Связь через CAN &и 485 (SDC103) или CAN (SDC303) для интеграции в систему.
• Уровень шума <65 дБ для использования в шумочувствительных средах.

Для технической поддержки, вопросов по интеграции или оптовых запросов, пожалуйста, свяжитесь support@rcdrone.top or посетите https://rcdrone.top/.

Применения

• Человекообразные роботы
• Роботизированные руки
• Экзоскелеты
• Четвероногие роботы
• AGV-автомобили
• ARU-роботы

Спецификации

Руководства

• SteadyWin_GIM8108-36.stp
• GlM8108-36_чертеж_установки.pdf
