SteadyWin WK10025 бескаркасный внешний двигатель для роботов, 36В, 4 Н·м, высокомоментный бескаркасный мотор для робототехнических систем

Обзор

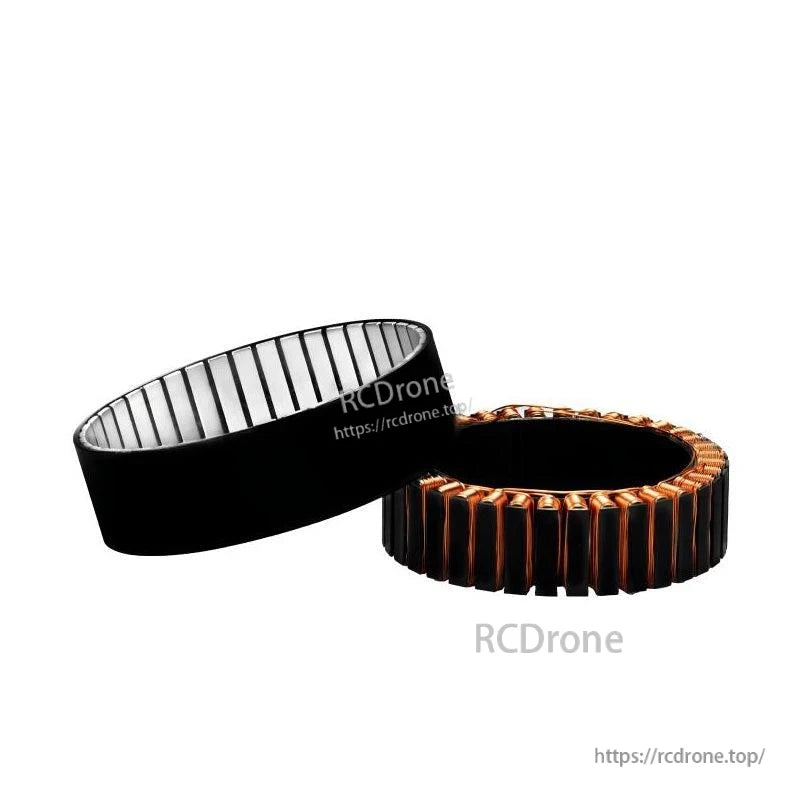

Мотор SteadyWin WK10025 является бескаркасным аутраннером, разработанным как решение с высоким крутящим моментом для компактных роботизированных суставов и прямоприводных актуаторов. С номинальным крутящим моментом 4 Н м при 36 В и высокой плотностью мощности, он поддерживает точное управление движением с нулевым зазором в современных гуманоидных, мобильных и промышленных роботизированных системах.

Ключевые особенности

• Бескаркасный аутраннер для прямой интеграции в роботизированные суставы и механизмы
• Номинальное напряжение 36 В с номинальным током 3.8 А для эффективной работы
• Высокая способность крутящего момента: 4 Н м номинальный крутящий момент и 8.5 Нм момент остановки
• Номинальная скорость 168 об/мин с максимальной скоростью до 330 об/мин
• Высокое количество полюсов (21 пара полюсов) для плавного управления на низких скоростях
• Внутренний диаметр статора 78 мм и внешний диаметр 109 мм для компактных конструкций с высокой мощностью
• Широкий диапазон рабочих температур от -20 до 80 °C с максимальной температурой демагнитизации 120 °C
• Легкая конструкция 576 г для роботизированных приложений, чувствительных к весу
• Доступны 2D чертежи установки и 3D модели STEP для упрощения механической и системной интеграции

Для инженерной поддержки, руководства по интеграции или послепродажного обслуживания, пожалуйста, свяжитесь с support@rcdrone.top or посетите https://rcdrone.top/.

Технические характеристики

Применения

• Человекообразные роботы
• Роботизированные руки
• Экзоскелеты
• Четвероногие роботы
• AGV транспортные средства
• ARU роботы

Руководства

• Чертеж установки WK10025 (PDF)
• Чертеж установки WK10025CH (PDF)
• 3D модель мотора SteadyWin WK10025 (STEP)
• Мотор SteadyWin WK10025CH 3D модель (STEP)
