Surpass Hobby S15 1504–1507 FPV Brushless Motor for 3–4"

Обзор

Серия Surpass Hobby BAT S15 представляет собой линию бесщеточных моторов для FPV дронов размером 3–4 дюйма, предлагаемых в размерах 1504, 1505, 1506 и 1507 с несколькими вариантами KV для различных целей сборки (отзывчивость, эффективность и выбор пропеллеров).

Ключевые особенности

Подходит для 3", 3.5", и 4" сборок FPV дронов
Подшипники NMB
Медный провод 220C с одной жилой
Лист силиконовой стали 0.2 мм
Съемный дизайн для облегчения очистки; структура воздушного потока передней крышки, разработанная для улучшения теплоотведения
Ротор 48SH с плитками NdFeB и валом из высокопрочной стали
Монтаж/подход: 1.5 мм вал, 5 мм отверстие для крепления пропеллера, 12 мм отверстие для крепления рамы, 4x M2 крепление

Спецификации

Модель	KV (об/мин/В)	Макс. мощность (Вт)	Диапазон напряжения (В)	Макс. ток (А)	Ток без нагрузки (А)	Сопротивление (м)	Полюса ротора	Размер мотора (мм)	Размер статора (мм)	Вес (г)	Рекомендуемый пропеллер

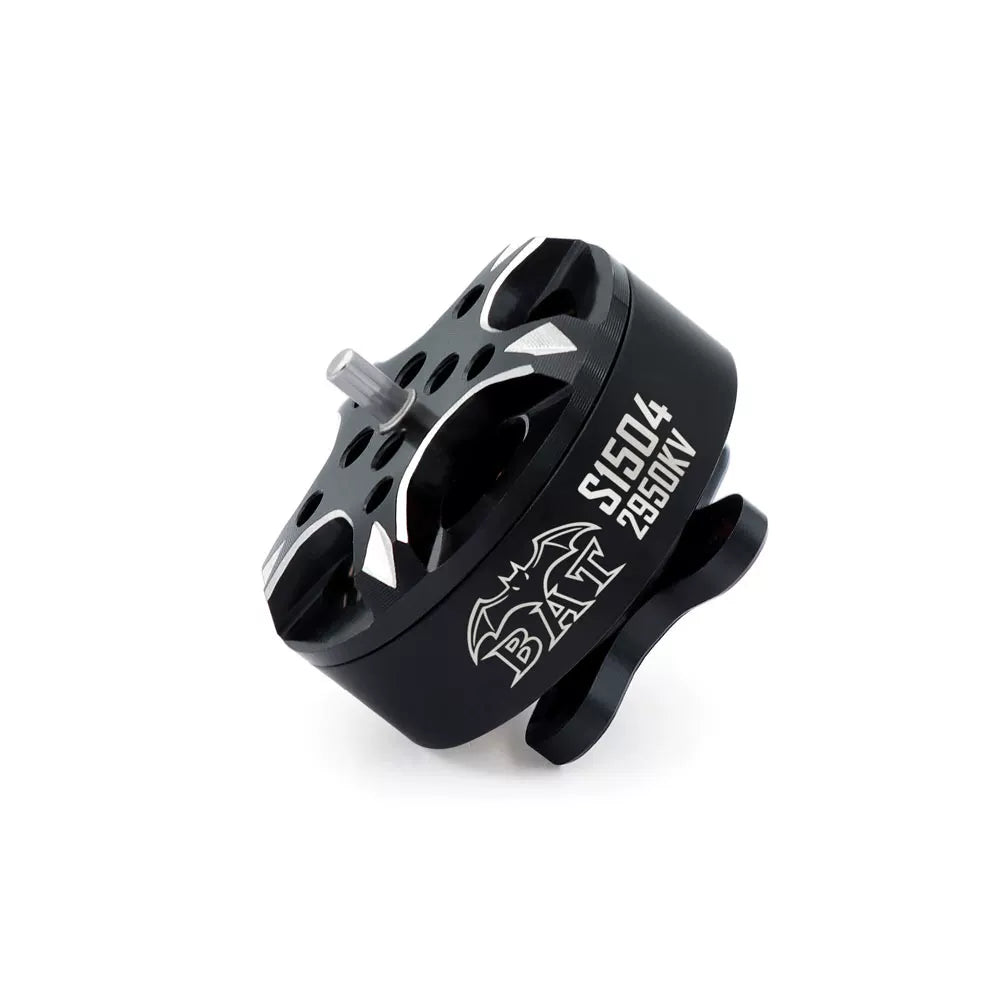

S1504	2950	293	24	12	0.15	209	14	Ø19.2 x 12.45	Ø15 x 4	9.8	GF3016
S1504	3950	211	16	13	0.23	129	14	Ø19.2 x 12.45	Ø15 x 4	9.8	GF3016
S1505	2950	336	24	14	0.16	200	14	Ø19.2 x 13.45	Ø15 x 5	11.0	GF3520/4024
S1505	3950	288	16	18	0.22	123	14	Ø19.2 x 13.45	Ø15 x 5	11.0	GF3520/4024
S1506	3000	375	24	16	0.16	147	14	Ø19.2 x 14.45	Ø15 x 6	12.3	GF3520/4024
S1506	4350	331	16	20	0.25	80	14	Ø19.2 x 14.45	Ø15 x 6	12.3	GF3520/4024
S1507	3250	420	22	19	0.26	104	14	Ø19.2 x 15.45	Ø15 x 7	13.8	GF3520/4024
S1507	4350	360	16	22	0.34	74	14	Ø19.2 x 15.45	Ø15 x 7	13.8	GF3520/4024

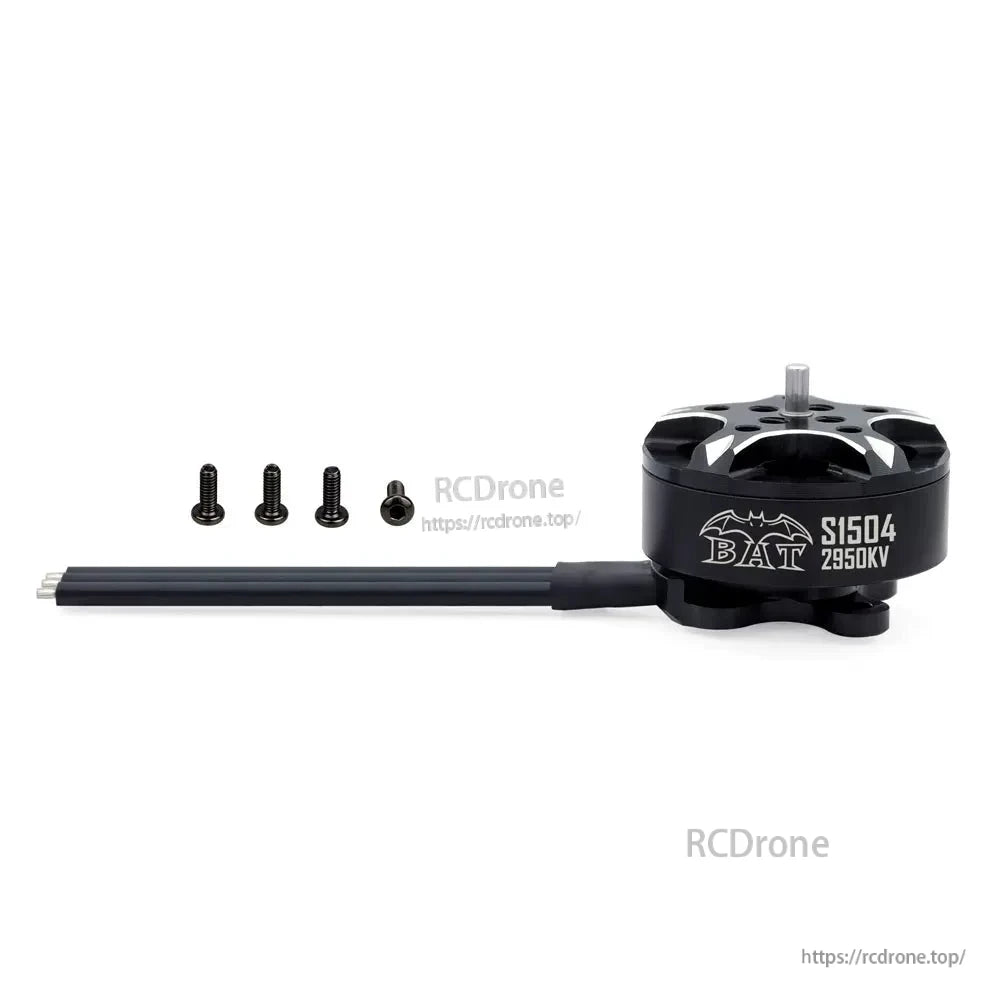

Что включено

Бесщеточный мотор серии S15 (1 шт. или 4 шт. в зависимости от выбранного варианта количества)
Крепежные винты

Применения

Сборка и ремонт FPV дронов 3–4 дюйма
Выбор KV и размера для различных пропеллеров и настроек напряжения в рамках опций серии S15

Для помощи в выборе правильного размера/KV S15 для 3", 3.5", или 4" сборки, свяжитесь с поддержкой по https://rcdrone.top/ или напишите на электронную почту [email protected].

Детали

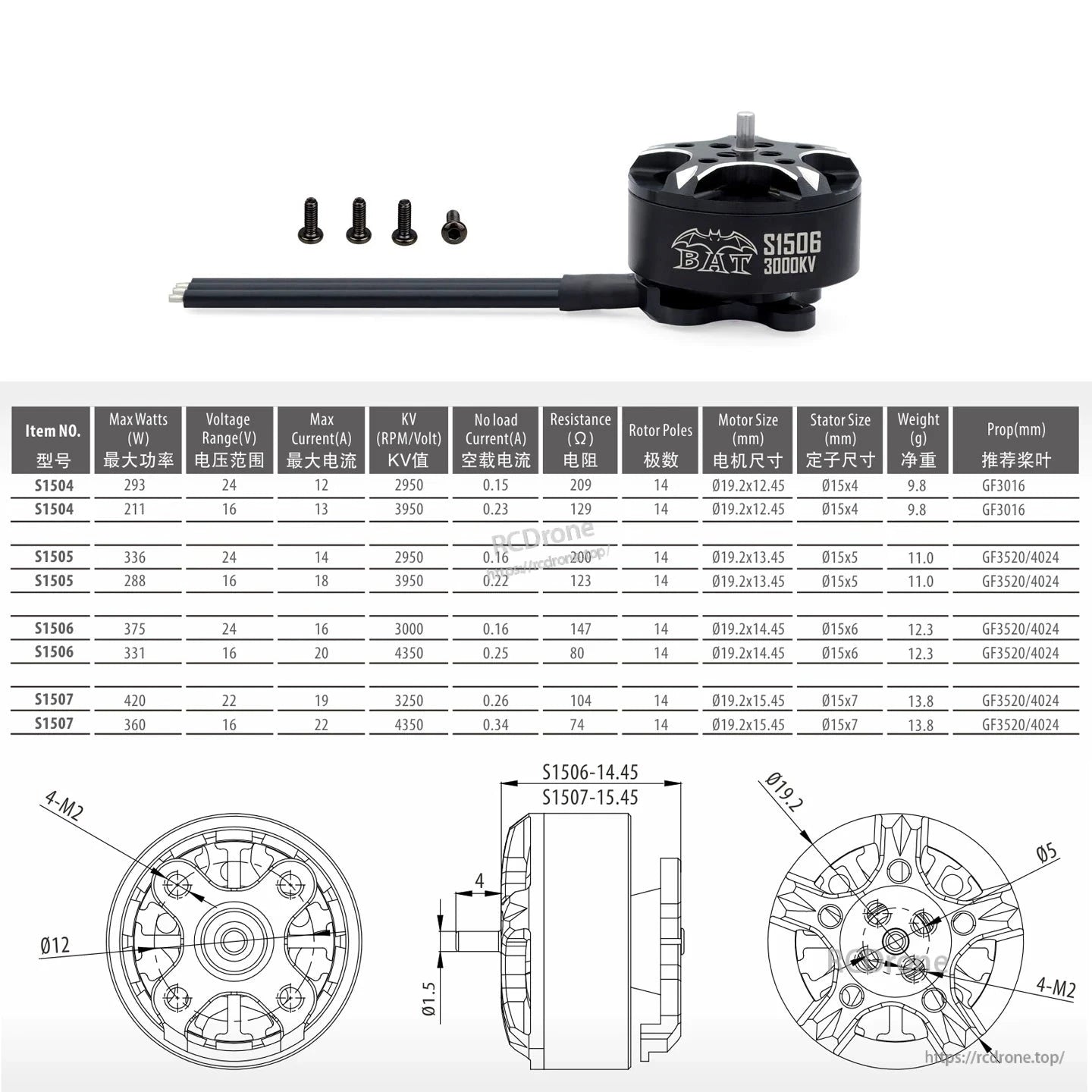

Surpass Hobby S15 S1506 3000KV FPV brushless motor kit with screws, spec table and dimension drawing

Созданный для сборок FPV 3–4 дюйма, мотор серии S15 включает четкие спецификации, размеры для монтажа и комплектующие для простого монтажа.

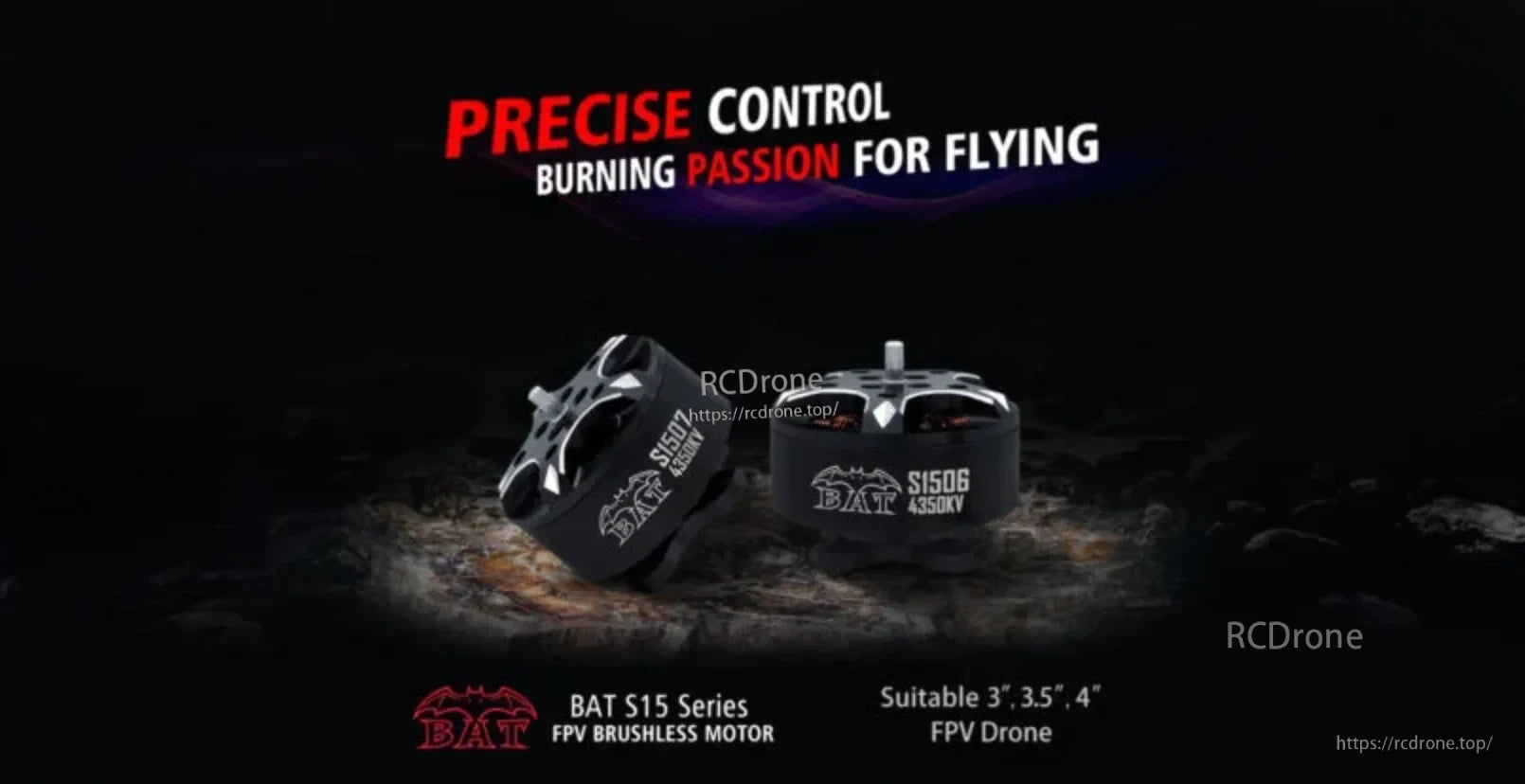

Surpass Hobby BAT S15 Series FPV brushless motors on dark background, for 3–4 inch drones

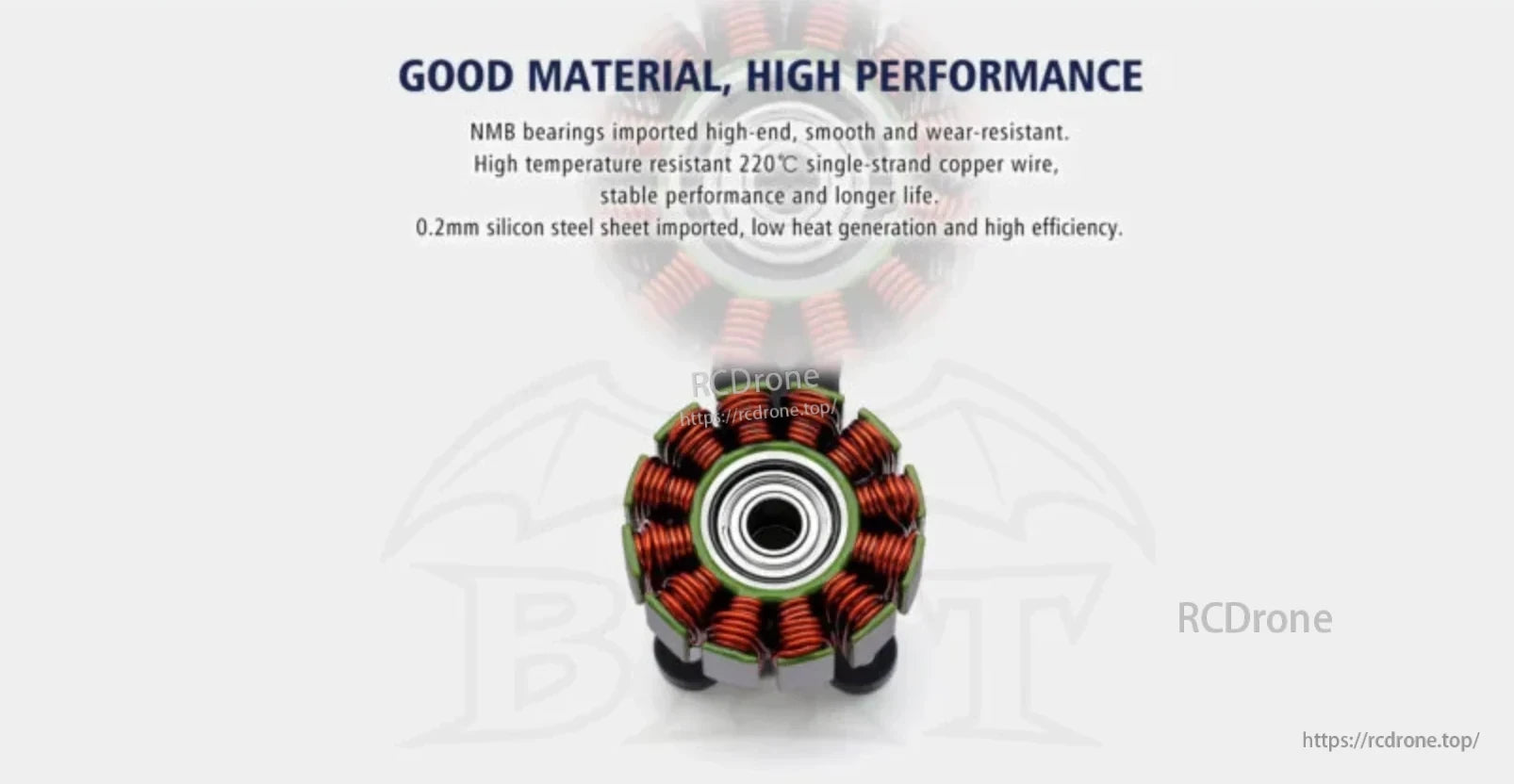

S15 FPV motor stator close-up with copper windings and NMB bearing, material and performance callouts

Подшипники NMB, медные обмотки с одинарной жилой на 220°C и статор из кремнистой стали 0,2 мм обеспечивают плавную и эффективную работу.

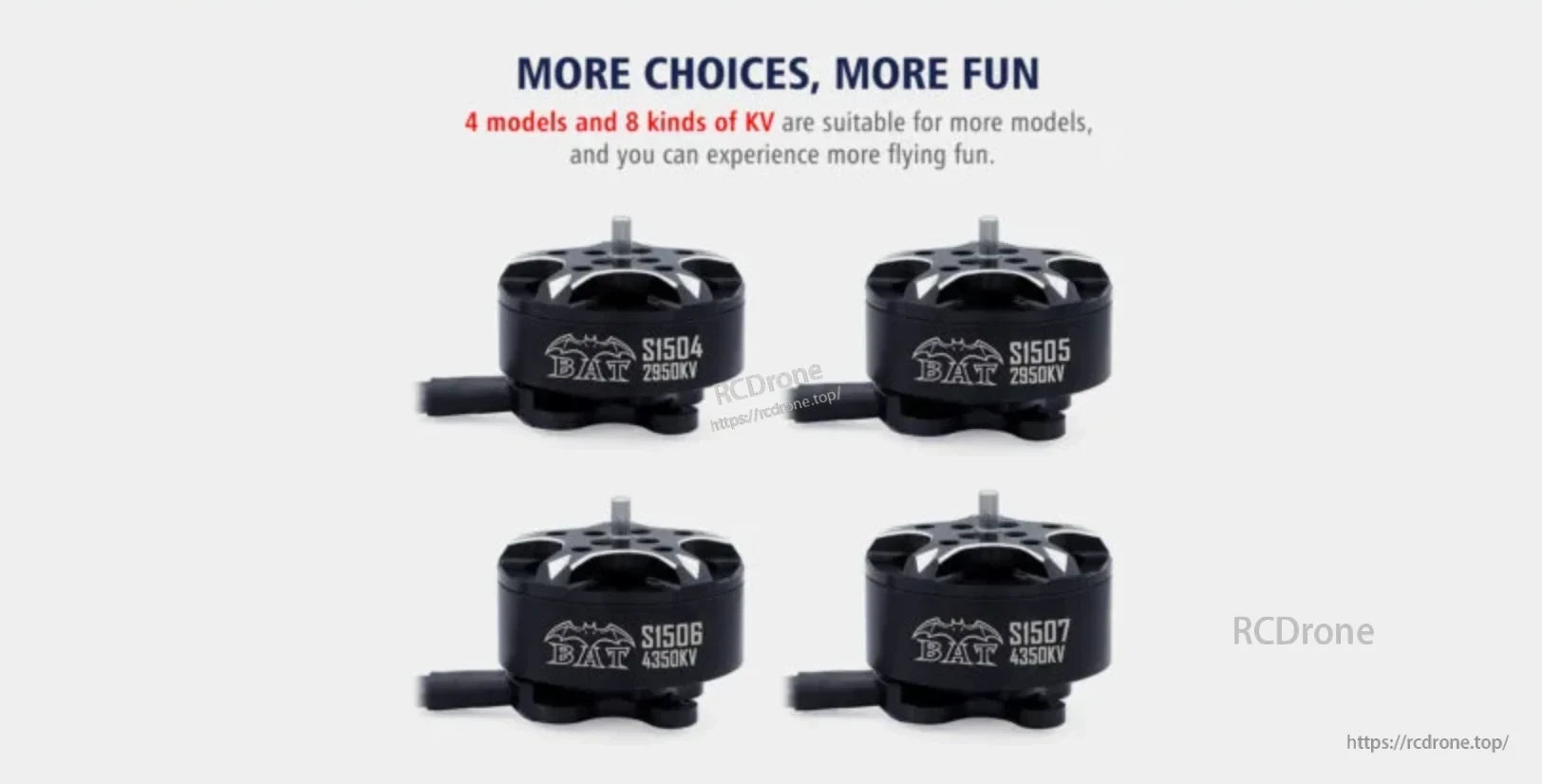

Surpass Hobby S15 motor lineup showing S1504, S1505, S1506 and S1507 size options with KV markings

Выберите из размеров 1504/1505/1506/1507 и нескольких вариантов KV, чтобы соответствовать вашему выбору пропеллера и целям сборки 3S–6S.

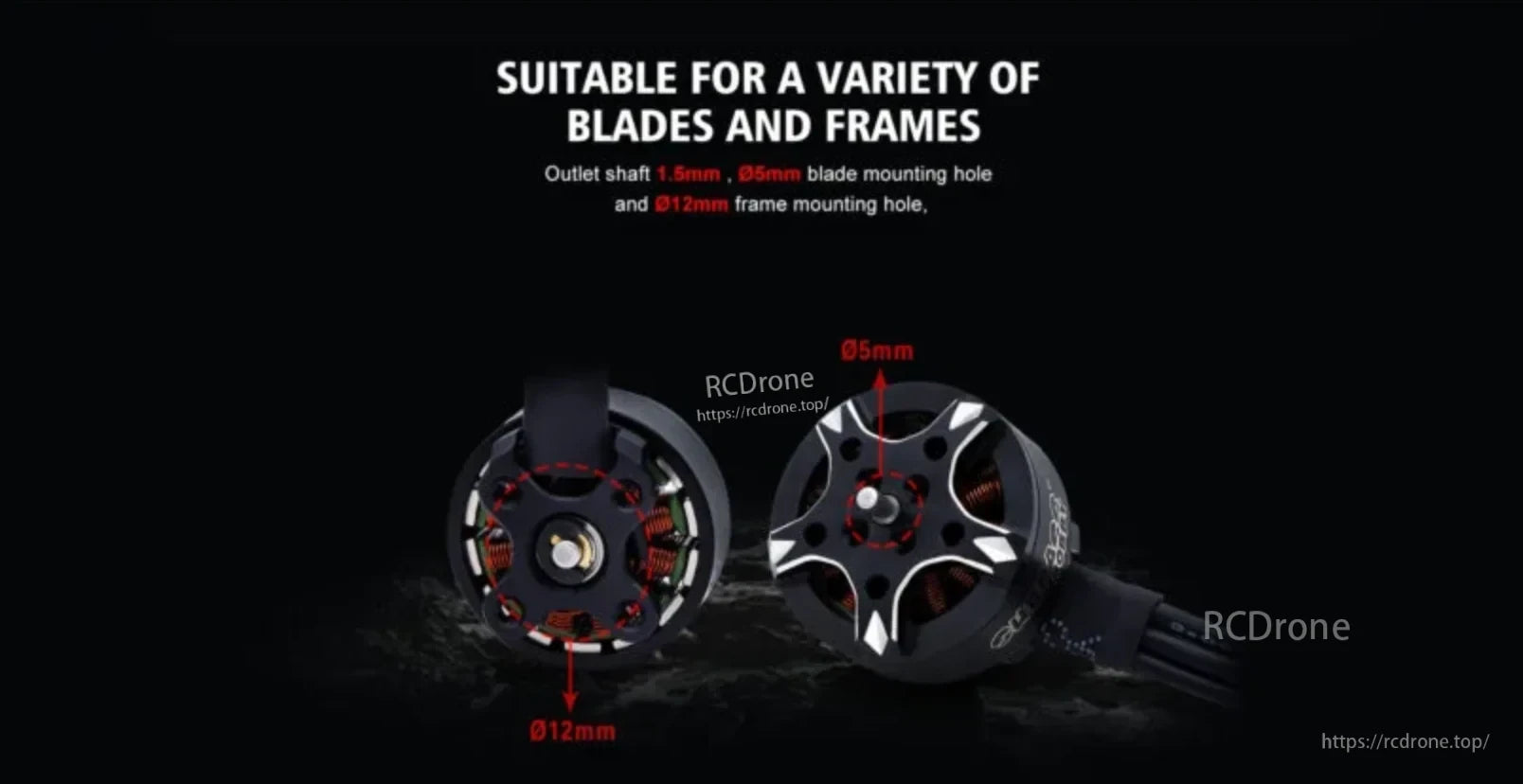

S15 motor mounting details highlighting 1.5 mm shaft, 5 mm prop hole and 12 mm frame mounting pattern

Стандартные детали установки включают вал 1,5 мм, отверстие для крепления пропеллера 5 мм и отверстие для крепления рамы 12 мм с 4× винтами M2.

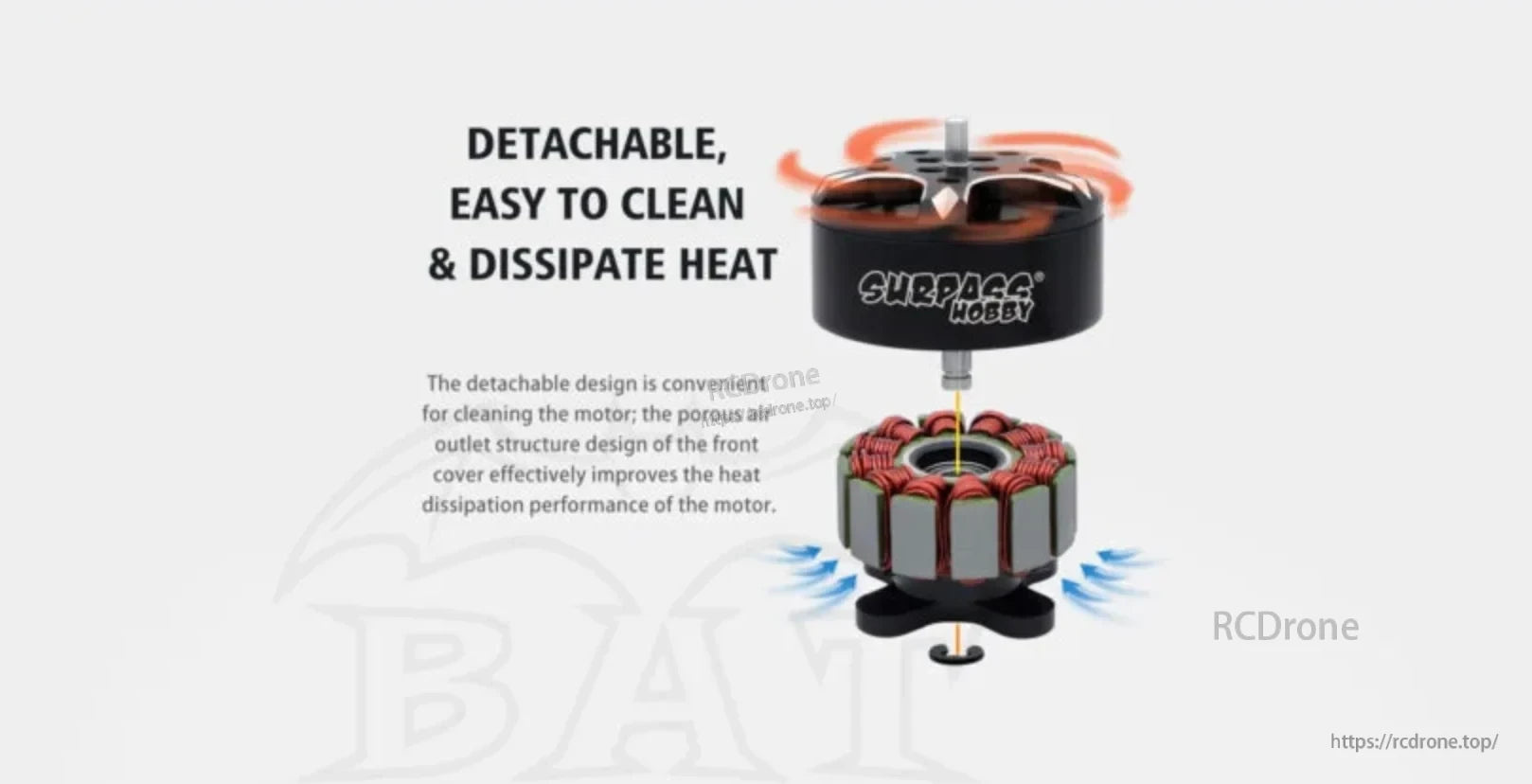

Exploded view of S15 detachable FPV motor design with airflow top cover for easier cleaning and heat dissipation

Съемная конструкция и вентилируемая передняя крышка помогают упростить очистку, улучшая при этом поток воздуха для рассеивания тепла.

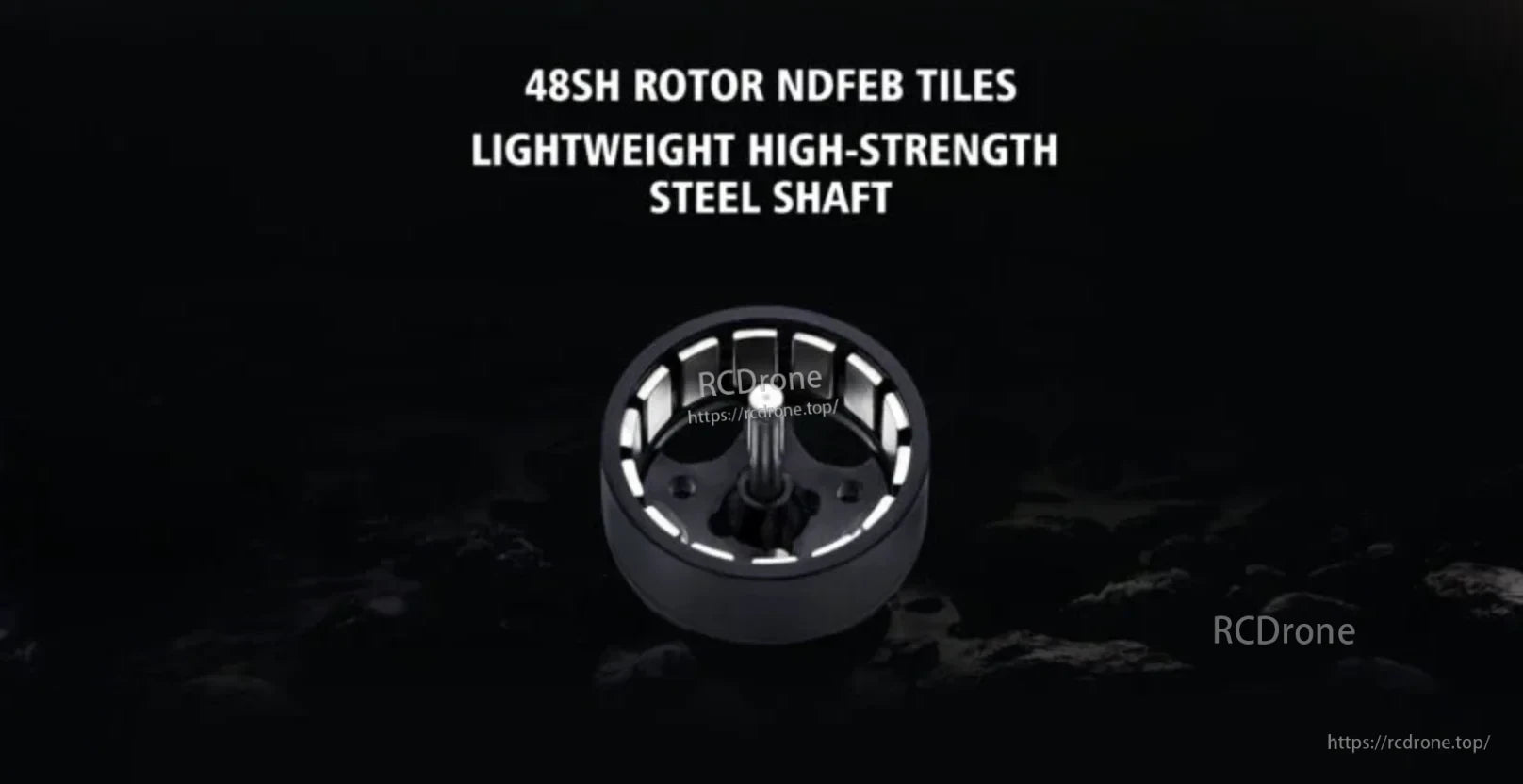

S15 motor bell interior highlighting 48SH rotor NdFeB magnets and high-strength steel shaft
