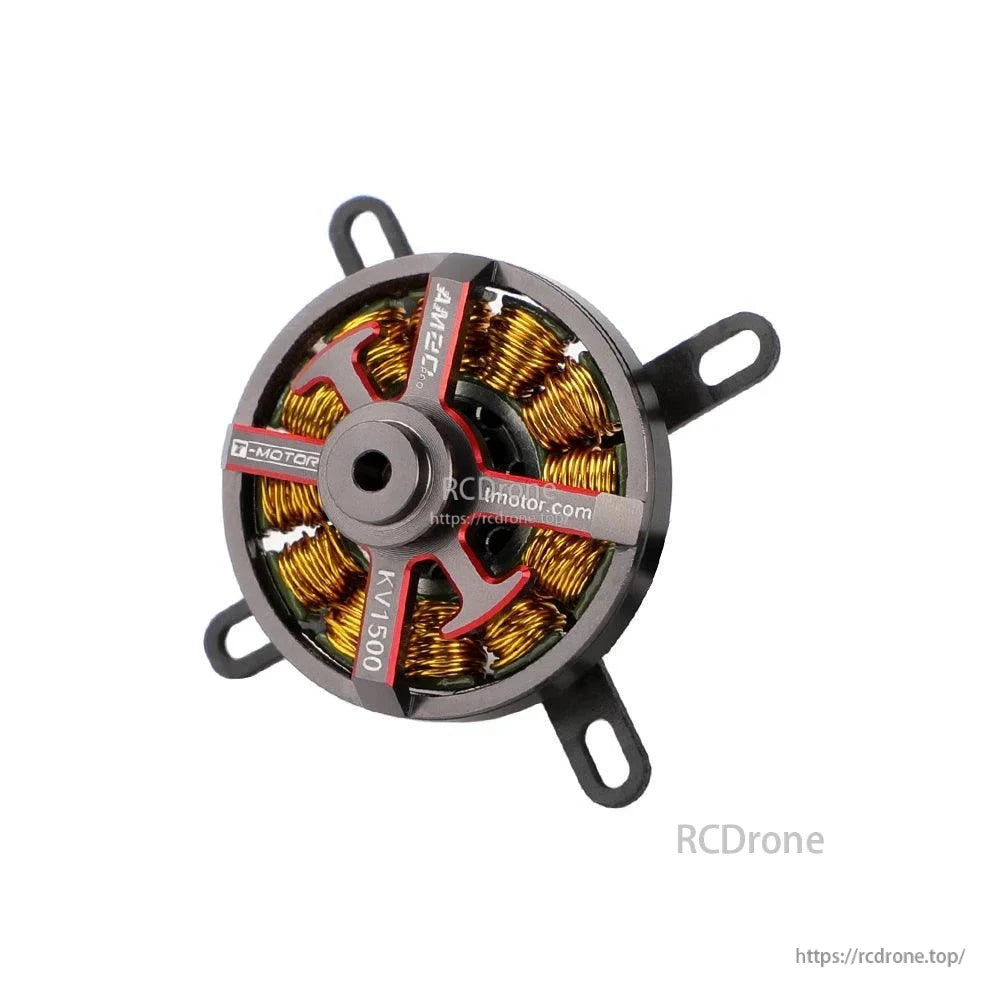

  • T-Motor brushless outrunner motor with exposed copper windings, KV1500 marking, and four slotted mount tabs
1 4

Бесколлекторный внешний мотор T-Motor AM20 F3P-A 1500KV/1900KV, 10.1 г, для F3P моделей для помещений

Бесколлекторный внешний мотор T-Motor AM20 F3P-A 1500KV/1900KV, 10.1 г, для F3P моделей для помещений

T-MOTOR

$48.00 USD
$48.00 USD
Распродажа Продано
Налоги включены. Стоимость доставки рассчитывается при оформлении заказа.
KV
Тип
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Просмотреть всю информацию

Обзор

Двигатель T-Motor AM20 F3P-A - это бесщеточный мотор с внешним ротором, разработанный для точного полета F3P в помещении и установки на воздушные суда для помещений. Он предлагается в двух вариантах KV: 1500KV (оптимизирован для 2S) и 1900KV (оптимизирован для 1S).

Ключевые особенности

  • Высокоточная сборка для плавного полета в стиле F3P на малых скоростях.
  • Изогнутые магниты из редкоземельных материалов, ультраузкие воздушные зазоры и сборка с высокой точностью (как указано).
  • Интегрированный пропсейвер с фланцем 5.5 мм, а также адаптерные втулки 7 мм и 8 мм (как указано).
  • Двойные углеродные монтажные пластины для универсальной установки (включает более крупный углеродный крест для различных размеров монтажа).
  • Хорошая линейность дросселя (как указано).
  • Примечание о серебряном проводе: из-за различных партий могут быть различия в цвете включенного серебряного провода.

Спецификации

Основные спецификации

Параметр AM20 1500KV AM20 1900KV
KV 1500KV 1900KV
Конфигурация 12N14P 12N14P
Диаметр статора (текст) 22мм -
Длина статора (текст) 2.2мм -
Размеры мотора φ25.4*15мм (текст: Φ25.4мм × 15мм) φ25.4*15мм
Провод 40мм 40мм
Диаметр вала Вход: 3мм (текст: Φ3.0мм (пустотелый)) Вход: 3мм
Вес (включая кабель) 10.1г 10.1g
Внутреннее сопротивление 630мΩ 455мΩ
Номинальное напряжение (Lipo) 1-2S 1S
Ток в режиме ожидания (10V) 0.14A 0.25A
Пиковый ток (180с) 6A 6A
Макс. мощность (180с) 67.2W 67.2W

Чертеж продукта (показаны метки)

  • φ38
  • φ13
  • φ1.6
  • φ5.5
  • φ8
  • φ25.4
  • 4.3
  • 16
  • 1
  • 2
  • φ3.2
  • φ11
  • 4-M1.4

Тестовый отчет (Пропеллер: AP T10*3.1)

Справка по рабочей температуре: 30 (Температура окружающей среды:/). Примечание: Температура мотора - это температура поверхности мотора при 100% дроссельной заслонке в течение 3 минут.(Данные выше, основанные на бенчтесте, предназначены только для справки, сравнение с другими типами моторов не рекомендуется.)

Т-Мотор AM20 1500KV

Дроссель Напряжение (В) Ток (А) Мощность (Вт) Обороты в минуту (RPM) Крутящий момент (Н*м) Тяга (г) Эффективность (г/Вт)
20% 8.43 0.41 1.08 1181 0.000 22 15.69
25% 8.43 0.44 1.84 1510 -0.010 31 14.43
30% 8.43 0.45 2.85 1779 -0.010 45 13.90
35% 8.43 0.45 4.13 2031 -0.010 57 12.60
40% 8.42 0.44 5.68 2237 -0.010 65 11.36
45% 8.42 0.43 7.65 2452 -0.010 83 10.19
50% 8.42 0.34 10.80 2597 -0.010 101 7.97
55% 8.41 0.41 11.64 2842 -0.020 107 8.73
60% 8.41 0.41 14.08 3012 -0.020 121 8.25
65% 8.40 0.40 16.70 3191 -0.020 131 7.55
70% 8.40 0.38 19.63 3299 -0.020 143 7.04
75% 8.40 0.37 22.49 3438 -0.020 155 6.69
80% 8.40 0.36 25.48 3548 -0.020 164 6.24
85% 8.39 0.34 28.44 3603 -0.030 169 5.78
90% 8.39 0.33 31.42 3730 -0.030 180 5.57
95% 8.38 0.32 34.76 3807 -0.030 185 5.19
100% 8.38 0.31 37.73 3901 -0.030 187 4.82

T-Motor AM20 1900KV (Напряжение около 8.43V)

Дроссель Напряжение (В) Ток (А) Мощность (Вт) Обороты в минуту Крутящий момент (Н*м) Тяга (г) Эффективность (г/Вт)
20% 8.43 0.19 1.63 1355 0.000 27 13.51
25% 8.43 0.34 2.89 1707 -0.010 40 12.22
30% 8.42 0.54 4.57 2003 -0.010 49 10.78
35% 8.42 0.84 7.06 2206 -0.010 60 8.51
40% 8.42 1.16 9.78 2449 -0.010 73 7.44
45% 8.41 1.39 11.71 2707 -0.010 92 7.63
50% 8.40 2.21 18.59 2573 -0.010 99 4.15
55% 8.41 2.18 18.33 3045 -0.020 107 5.83
60% 8.40 2.54 21.36 3290 -0.020 124 5.79
65% 8.40 3.01 25.29 3422 -0.020 135 5.36
70% 8.40 3.52 29.52 3524 -0.020 153 5.02
75% 8.39 3.98 33.43 3627 -0.020 159 4.64
80% 8.38 4.49 37.66 3800 -0.030 168 4.32
85% 8.38 4.99 41.78 3809 -0.030 176 4.08
90% 8.37 5.50 46.07 3870 -0.030 184 3.86
95% 8.37 6.01 50.32 3940 -0.030 188 3.64
100% 8.36 6.50 54.34 4032 -0.030 190 3.41

T-Motor AM20 1900KV (Напряжение около 4.22V)

Дроссель Напряжение (В) Ток (А) Мощность (Вт) Обороты в минуту Крутящий момент (Н*м) Тяга (г) Эффективность (г/Вт)
20% 4.22 0.03 0.12 533 0.000 8 29.61
25% 4.22 0.08 0.32 789 0.000 12 20.68
30% 4.22 0.14 0.61 1070 0.000 17 19.26
35% 4.22 0.24 1.02 1285 0.000 23 17.59
40% 4.22 0.35 1.49 1483 0.000 29 16.28
45% 4.22 0.50 2.10 1681 -0.010 37 15.18
50% 4.21 0.66 2.78 1806 -0.010 45 14.24
55% 4.21 0.86 3.63 1964 -0.010 52 12.84
60% 4.21 1.07 4.49 2121 -0.010 58 11.83
65% 4.20 1.29 5.44 2260 -0.010 66 11.23
70% 4.20 1.54 6.48 2403 -0.010 74 10.43
75% 4.20 1.82 7.62 2529 -0.010 80 9.87
80% 4.19 2.11 8.83 2641 -0.010 86 9.22
85% 4.19 2.41 10.09 2753 -0.010 88 8.70
90% 4.19 2.73 11.42 2850 -0.020 100 8.35
95% 4.18 3.07 12.86 2934 -0.020 107 7.93
100% 4.18 3.41 14.25 3023 -0.020 111 7.49

Что включено

  • Двигатель x 1
  • Мешок с запчастями x 1
  • Включенные элементы (как указано): два крепления для моторов из углеродного волокна (одно для стандартных конфигураций с внешним ротором и одно для стандартных монтажных схем F3P), интегрированный защитник пропеллера (фланец 5.5 мм), адаптерные втулки 7 мм и 8 мм, два варианта O-колец, дополнительные монтажные винты

Применения

  • Точные полеты F3P в помещении
  • Внутренние самолеты и установки медленного полета в стиле F3P

Рекомендуется (как указано)

  • Рама: F3P-A-Frame
  • ESC: TMOTOR Fixed Wing AM06A ESC
  • Совместимые пропеллеры: TMOTOR T10x3.1 углеродный пропеллер (также упоминается: T-Motor FS10x3.1 углеродные пропеллеры / T-HOBBY FS10x3.1 углеродные пропеллеры)

Для помощи с заказом или поддержки продукта, свяжитесь с support@rcdrone.top or посетите https://rcdrone.top/.

Детали

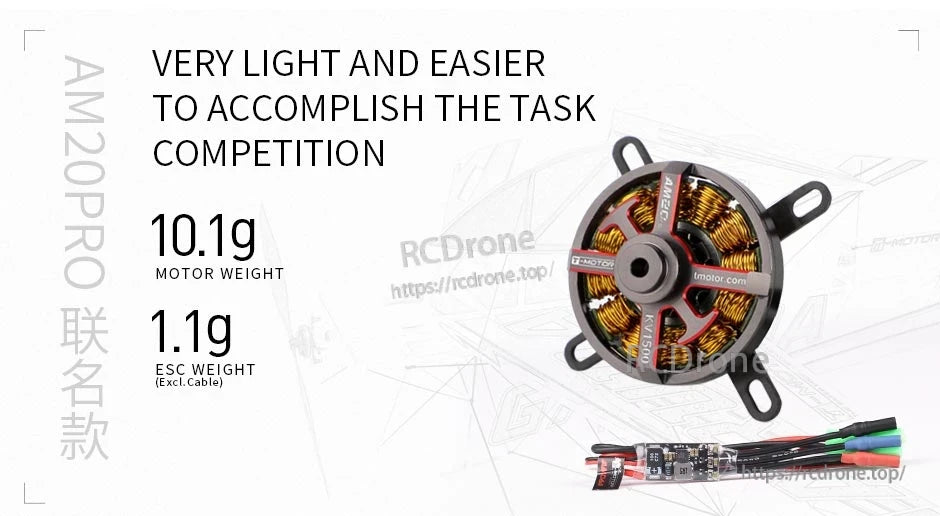

T-Motor AM20PRO KV1500 drone motor with matching ESC, showing 10.1g motor weight and 1.1g ESC weight

Мотор T-Motor AM20PRO KV1500 сочетается с компактным ESC, с указанными весами 10.1g для мотора и 1.1g для ESC (без учета кабеля).

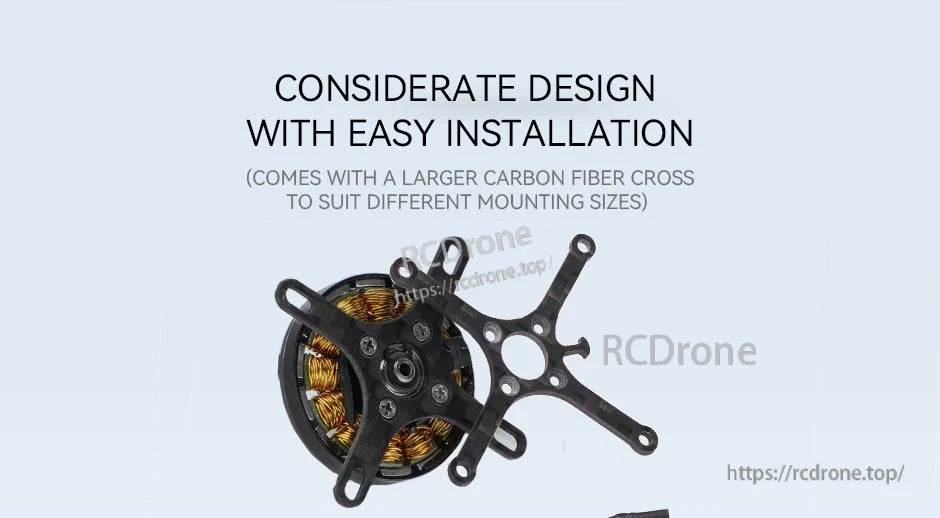

T-Motor brushless motor with larger carbon fiber cross mount bracket for flexible mounting sizes

Включенный больший углеродный крестовой крепеж помогает установить разные размеры креплений для более легкой установки.

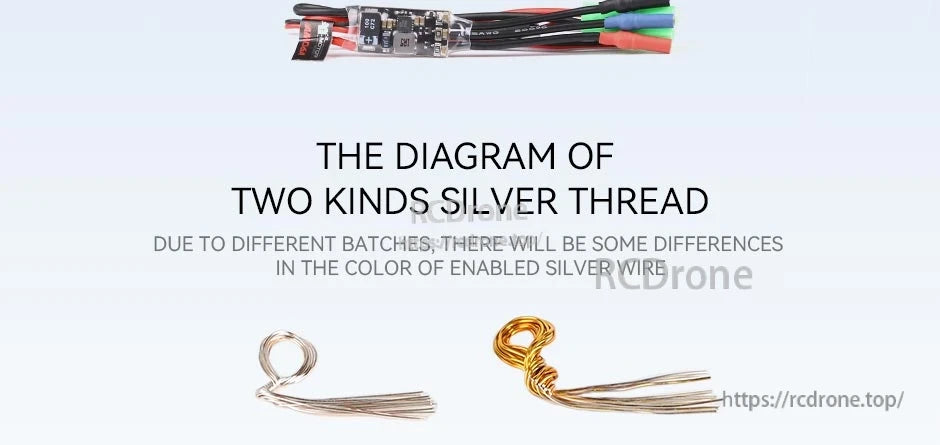

T-Motor, Diagram comparing two types of silver thread motor wire, showing color differences between wire batches

Цвет провода T-Motor может варьироваться между партиями, с двумя отделками из серебряной нити, показанными для справки.

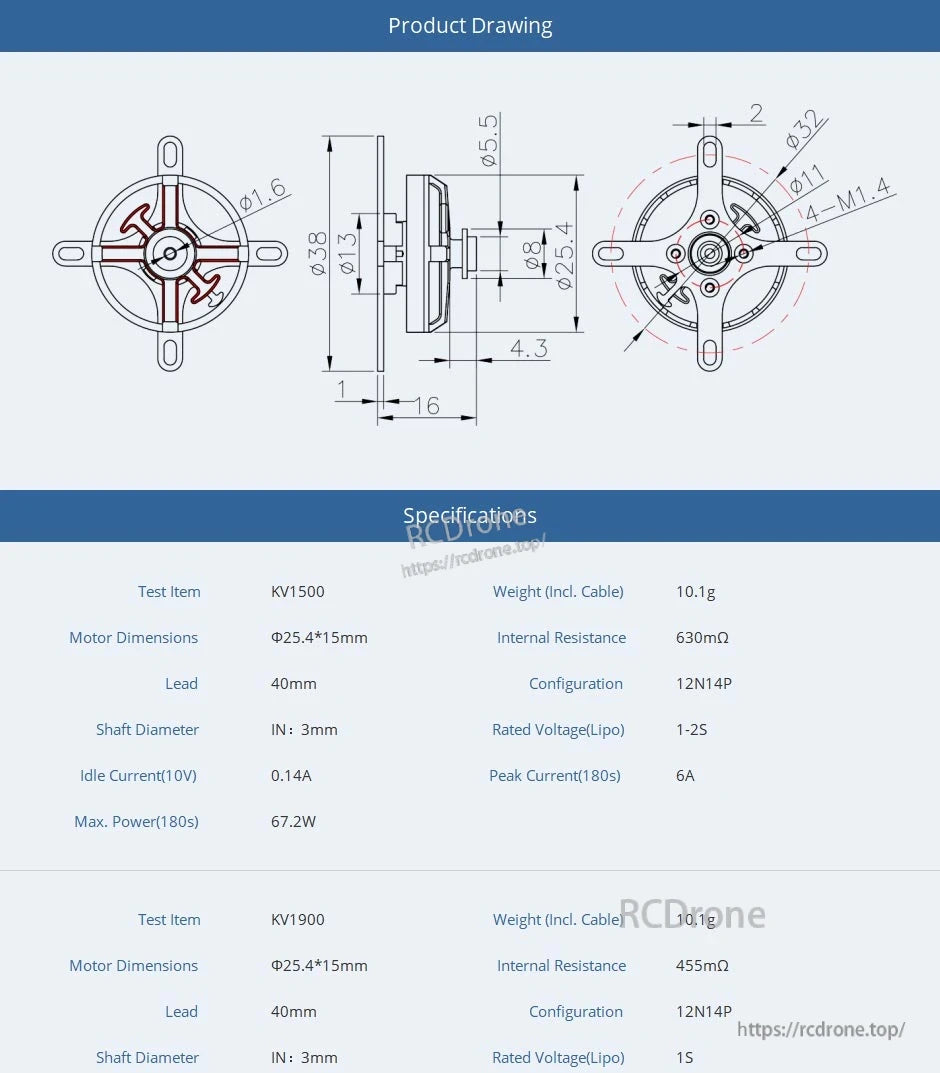

T-Motor mini brushless motor drawing with dimensions and specs table (25.4×15mm, 3mm shaft, KV1500/KV1900).

Микромотор T-Motor без щеток имеет размеры 25.4×15mm с валом 3mm, проводом 40mm, весом 10.1g и вариантами KV1500/KV1900.

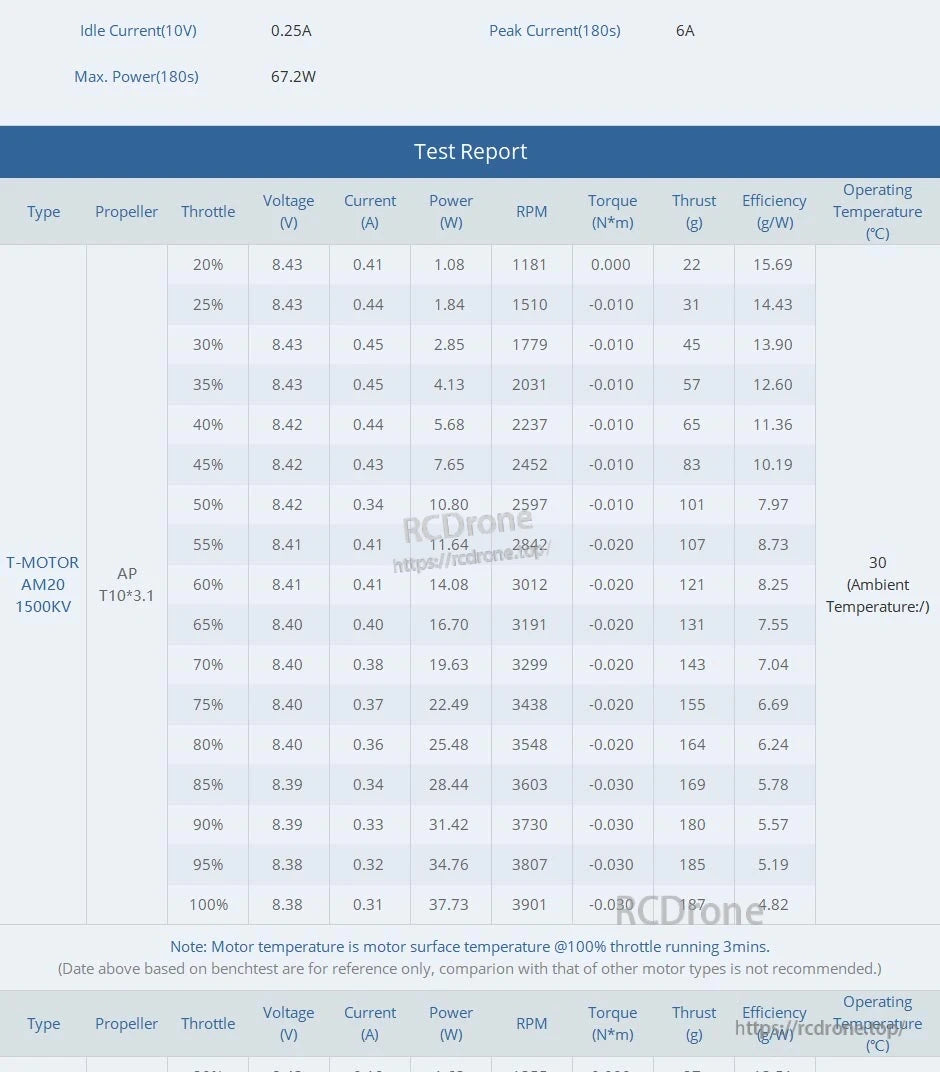

Test report table for T-Motor AM20 1500KV with AP T10*3.1 prop, showing throttle, RPM, thrust and efficiency data

Данные стенда T-Motor AM20 1500KV перечисляют напряжение, ток, об/мин, тягу и эффективность при различных настройках дросселя с пропеллером AP T10*3.1.

Bench test data table for T-Motor AM20 1900KV motor with AP T10*3.1 prop, listing throttle, RPM, thrust and efficiency.

Результаты стендовых испытаний для T-Motor AM20 1900KV с пропеллером AP T10*3.1, список настроек дросселя вместе с напряжением, током, об/мин, тягой и эффективностью.

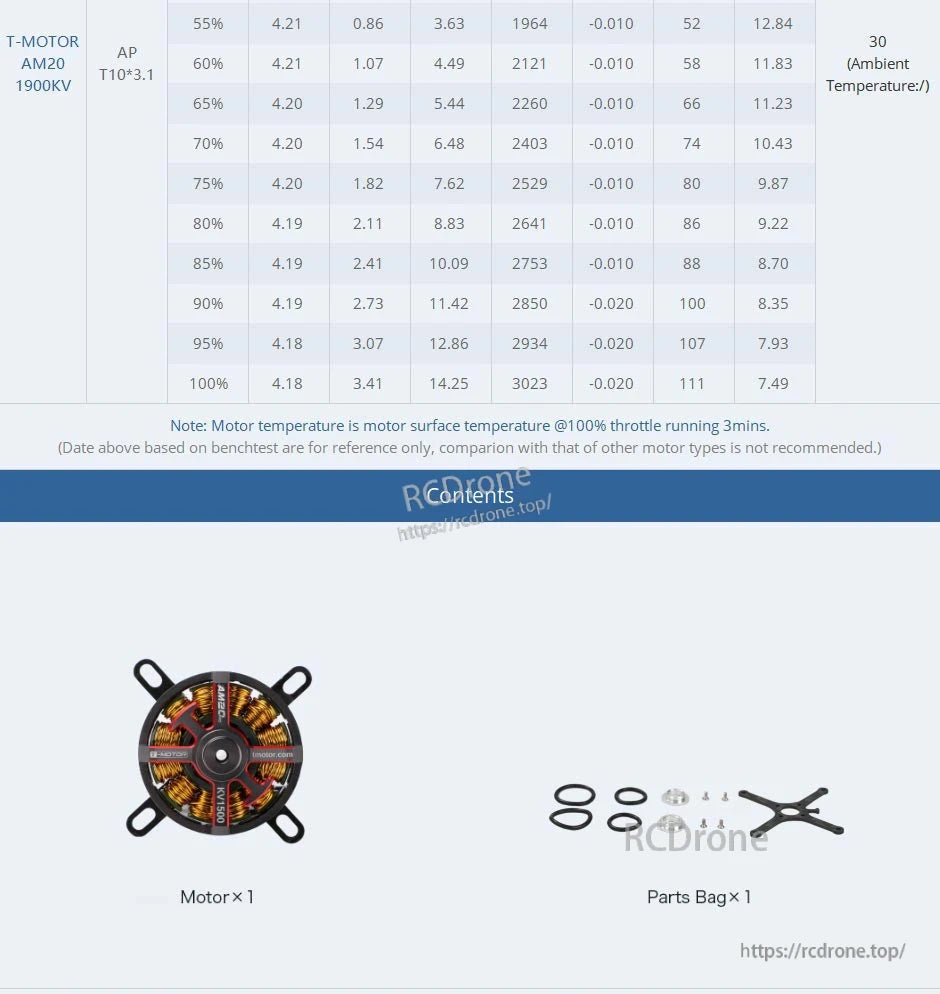

T-Motor AM20 1900KV motor contents list with one motor and parts bag including screws, rings and mount

Комплект T-Motor AM20 1900KV включает один мотор и пакет с комплектующими, включая монтажное оборудование и винты для установки.
