ViewPro A30T-50 30-кратная EO/IR карданная камера с автоматической идентификацией AI и отслеживанием объектов для БПЛА-дрона

Обзор подвесной камеры ViewPro A30T-50

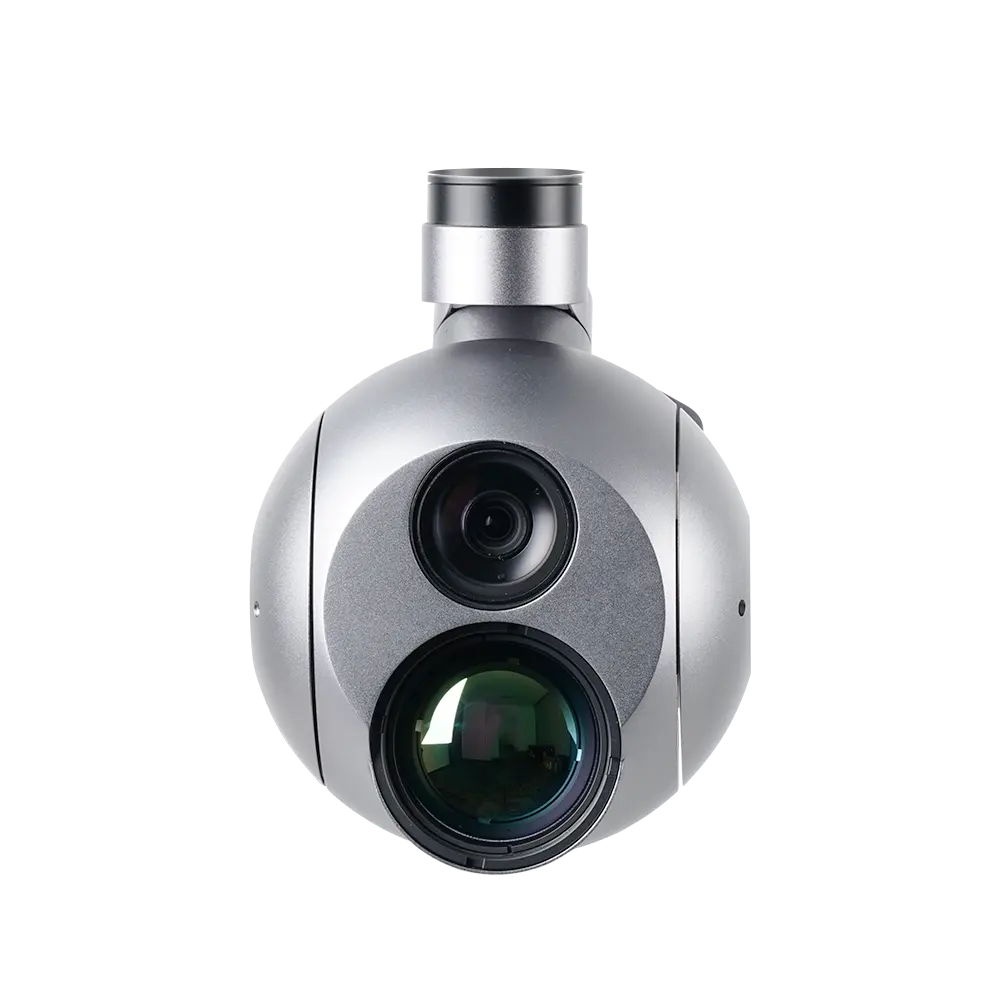

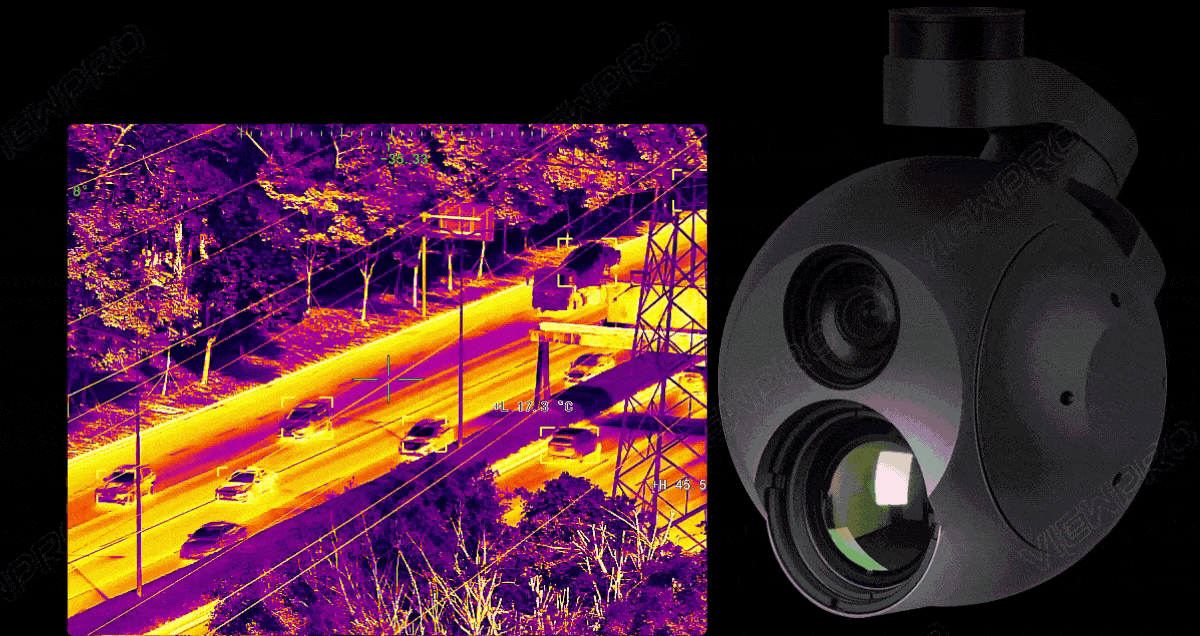

The Камера с подвесом ViewPro A30T-50 это передовое решение для получения изображений, разработанное для беспилотных летательных аппаратов, объединяющее 30-кратный оптический зум EO с высокопроизводительное ИК-тепловизионное изображение. Показывая Обнаружение объектов с помощью искусственного интеллекта, точное отслеживание, и надежная совместимостьэта камера обеспечивает непревзойденную производительность для профессионального наблюдения, поиска и спасательных операций.

---

ViewPro A30T-50  Основные характеристики

Система с двумя датчиками

• ЭО камера: 30-кратный оптический зум в сочетании с матрицей SONY 1/2,8" Exmor R CMOS обеспечивает четкое изображение даже в сложных условиях. Имеет разрешение Full HD (1920x1080) и 12-кратный цифровой зум для обзора на большом расстоянии.

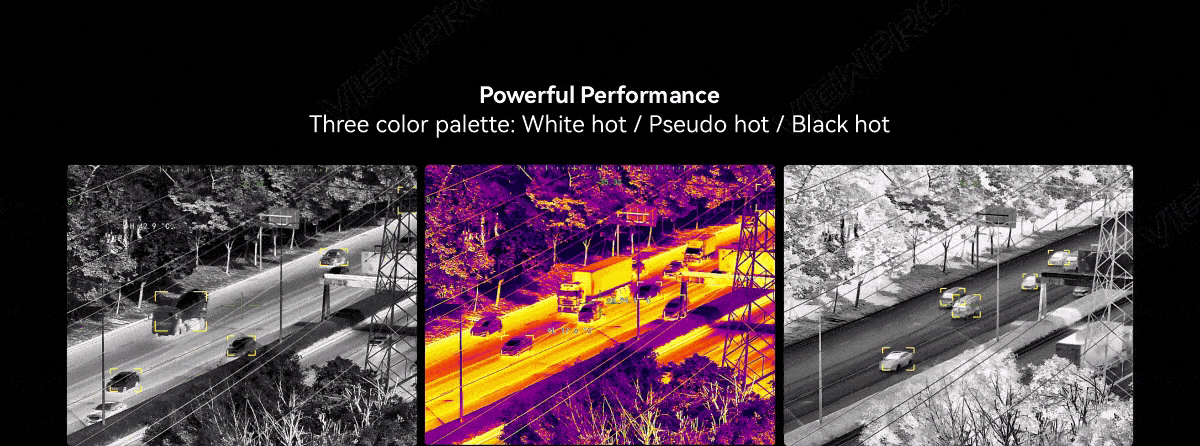

• ИК-тепловизор: Фокусное расстояние 50 мм с детектором 640x512 пикселей, позволяющим обнаруживать человека с точностью до 2.08км и транспортные средства до 6.39км. Он предлагает три цветовые палитры: горячий белый, горячий черный и псевдоцвет.

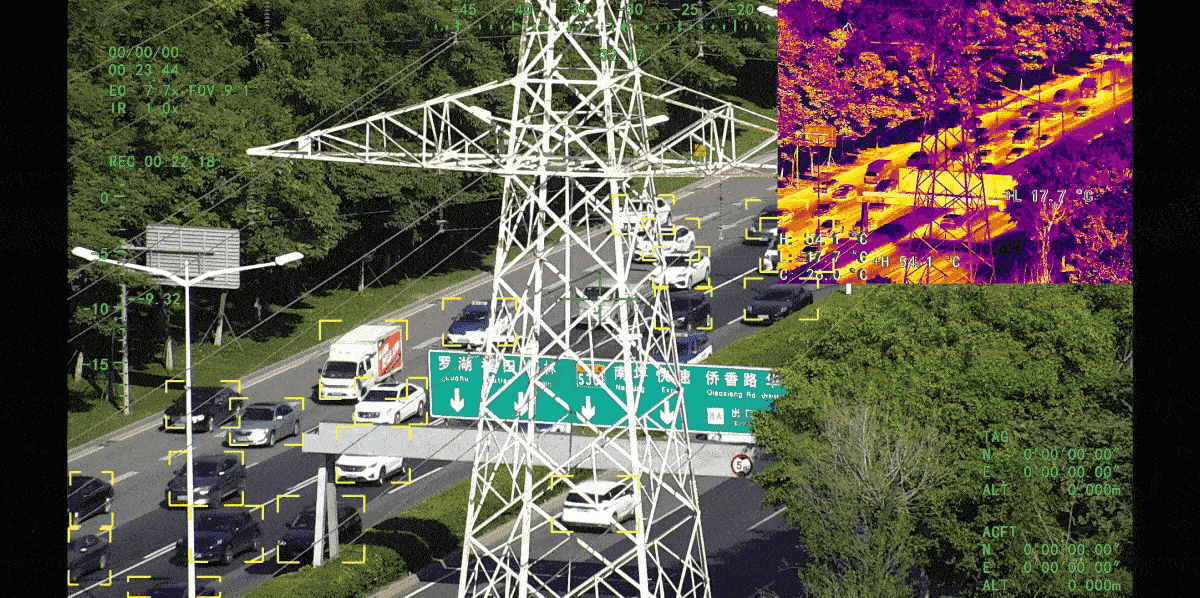

Автоматическая идентификация и отслеживание с помощью ИИ

• Распознает и отслеживает несколько целей, включая автомобили, людей и животных.
• Одновременно обнаруживает до 10 объектов с показателем обнаружения ≥85%.
• Функции настраиваемые возможности ИИ для определенных целей, таких как номерные знаки, инженерные машины и гнезда.

Расширенные возможности визуализации и обнаружения

• Высокоточная ИК-производительность:
  • NETD ≤50 мК при F1.0 при 25°C обеспечивает четкое тепловое изображение.
  • Широкое поле зрения: по горизонтали (8,8°), по вертикали (7,0°), по диагонали (11,2°).
  • Надежное обнаружение и проверка как людей, так и транспортных средств.
• Эффективность ЭО при слабом освещении:
  • Минимальная освещенность 0,01 люкс обеспечивает четкое изображение в почти полной темноте.
  • Поддерживает несколько режимов баланса белого и вариантов управления экспозицией.

Полная интеграция и контроль

• Несколько интерфейсов управления: ШИМ, S.BUS, TTL, TCP/IP, UDP.
• Параметры вывода: Micro HDMI (1080P 30/60 кадров в секунду) и IP-выход.
• Конструкция «подключи и работай»: Совместимо с универсальным быстросъемным соединителем ViewPro для быстрой сборки и разборки.

Геотеггинг и метаданные

• Автоматически добавляет к изображениям координаты GPS и временные метки для точного определения местоположения.
• Поддержка метаданных KLV обеспечивает эффективную интеграцию геопространственных данных.

Прочная и компактная конструкция

• Легкий и портативный: Только взвешивание 1,35 кг с компактным дизайном (139,5x128x218,1 мм).
• Рабочая температура: Эффективно функционирует в диапазоне температур от -20°C до 60°C.

---

ViewPro A30T-50  Технические характеристики

Параметры оборудования
Рабочее напряжение	16В
Входное напряжение	4S ~ 6S(16В~24В)
Выходное напряжение	5В (подключение с ШИМ)
Динамический ток	850~1800мА при 16В
Температура рабочей среды.	-20℃  ~ +60℃
Выход	микро HDMI (1080P 30/60 кадров в секунду) / IP (RTSP/UDP 1080p/720p)  30 кадров в секунду)
Локальное хранилище	Карта TF (до 128 ГБ, класс 10, формат FAT32 или ex FAT)
Формат хранения фотографий	JPEG(1920*1080)
Формат хранения видео	МП4  (1080P 30 кадров в секунду)
Гадание по картам онлайн	HTTP-чтение изображений
Метод контроля	ШИМ  / TTL / S.BUS / TCP(выход IP)/UDP(версия выхода IP)
Геотеггинг	Поддержка, отображение времени и координат GPS в exif-файле изображения
Характеристики подвеса
Механический диапазон	Угол наклона/тангажа: -55°～125°,      Крен: ±40°,    Рыскание/Панорамирование: ±300° / ±360°*N (версия с выходом IP)
Диапазон контролируемых значений	Угол наклона: -45°～120°,   Рыскание/Панорамирование: ±290° / ±360°*N (версия с выходом IP)
Угол вибрации	Тангаж/Крен: ±0,02°, Рыскание: ±0,02°
Центрирование одним нажатием	√
Характеристики камеры
Датчик изображения	SONY 1/2.8" "Exmor R" КМОП
Качество изображения	Full HD 1080 (1920*1080)
Эффективный пиксель	2.13МП
Объектив оптический зум	30x, F=4.3~129 мм
Цифровой зум	12x (360x с оптическим зумом)
Минимальное расстояние до объекта	10 мм (широкий конец) до 1200 мм (телеконец). По умолчанию 300 мм
Горизонтальный угол обзора	Режим 1080p: 63,7°(широкий угол) ~ 2,3°(телеугол)
Система синхронизации	Внутренний
Соотношение сигнал/шум	более 50 дБ
Минимальная освещенность	Цвет 0,01 люкс при F1,6
Контроль экспозиции	Авто, Ручной, Приоритетный режим (приоритет выдержки и приоритет диафрагмы), Яркий, Компенсация экспозиции, Медленная автоэкспозиция
Прирост	Авто/Ручной от 0 дБ до 50,0 дБ (от 0 до 28 шагов + 2 шага/всего 15 шагов) Максимальный предел усиления от 10,7 дБ до 50,0 дБ (от 6 до 28 шагов + 2 шага/всего 12 шагов)
Баланс белого	Авто, ATW, В помещении, На улице, Баланс белого одним нажатием, Ручной баланс белого, Автоматический режим на улице, Натриевая лампа (фиксированный/автоматический/автоматический режим на улице)
Скорость затвора	От 1/1 с до 1/10 000 с, 22 шага
Компенсация контрового света	Да
Управление диафрагмой	16 шагов
Устранение запотевания	Да
экранное меню	Да
Характеристики ИК-тепловизора
Длина фокуса	50мм
Покрывающая пленка	DLC
Горизонтальное поле зрения	8,8°
Вертикальное поле зрения	7.0°
Диагональное поле зрения	11,2°
Расстояние детектива (мужчина: 1,8x0,5 м)	2083 метра
Распознавание расстояния (мужчина: 1,8x0,5 м)	521 метр
Проверенное расстояние (мужчина: 1,8x0,5 м)	260 метров
Расстояние обнаружения (Автомобиль: 4,2x1,8 м)	6389 метров
Распознавание расстояния (Автомобиль: 4,2x1.8м)	1597 метров
Проверенное расстояние (Автомобиль: 4,2x1,8 м)	799 метров
Режим работы	Неохлаждаемый длинноволновый (8мкм~14мкм) тепловизор VOx
Детектор пикселя	640*512
Шаг пикселя	12мкм
Метод фокусировки	Атермальный объектив с фиксированным фокусным расстоянием
НЕТД	≤50мК@F.0 @25℃
Цветовая палитра	Белый горячий, черный горячий, псевдоцвет
Цифровой зум	1x ~ 8x
Синхронизировать правильное время	Да
Отслеживание объектов с помощью EO/IR-камеры
Скорость обновления пикселя отклонения	30 Гц
Задержка вывода пикселя отклонения	<30мс
Минимальный контраст объекта	5%
SNR	4
Минимальный размер объекта	16*16 пикселей
Максимальный размер объекта	256*256 пикселей
Скорость отслеживания	±48 пикселей/кадр
Время запоминания объекта	100 кадров
Производительность ИИ-камеры EO
Тип цели	Машина и человек
Количество одновременно обнаруженных	≥ 10 целей
Минимальный коэффициент контрастности	5%
Минимальный размер цели	5×5 пикселей
Скорость обнаружения автомобилей	≥85%
Коэффициент ложной тревоги	≤10%
Информация об упаковке
СЗ	1352g (версия с окном просмотра)
Измерения продукта.	139,5*128*218,1 мм (стандартная версия) / 139,5*128*223,8 мм (версия с окном просмотра)
Аксессуары	1 шт. устройство для подвеса камеры, винты, медные цилиндры, демпфирующие шарики, 1 шт. кабель USB-TTL / Высококачественная пластиковая коробка с пенопластовой подушкой
ГВ	3321г
Размеры упаковки	350*300*250мм

Приложение

A30T-50 отлично зарекомендовал себя в различных отраслях:

• Наблюдение и безопасность: Точный мониторинг городских территорий, границ и периметров.
• Поисково-спасательные работы: Обнаружение людей и транспортных средств на больших территориях в сложных условиях.
• Мониторинг дикой природы: Наблюдайте и отслеживайте животных с помощью настраиваемого обнаружения ИИ.
• Задачи инспекции: Подходит для линий электропередач, трубопроводов и экологических исследований.

---

Товарная накладная

1. Камера с подвесом A30T-50 (1шт)
2. Быстросъемный соединитель Viewport (1шт)
3. Дело Пеликана (1шт)
4. Аксессуары:
   • Карта памяти Micro SD на 32 ГБ (1шт)
   • Медные цилиндры (4шт)
   • Демпфирующие шарики (2 шт)
   • Винты (М3 х 8 шт.)
   • Кабели:
     • Кабель управления ШИМ (1 шт.)
     • ТТЛ/С.Кабели управления шиной (3 шт.)
     • Кабель USB-TTL (1 шт.)

---

С его усовершенствованные датчики, Возможности ИИ, и прочная конструкция, подвесная камера ViewPro A30T-50 позволяет операторам БПЛА достигать точности и эффективности в каждой миссии.

Подробности о камере с подвесом ViewPro A30T-50

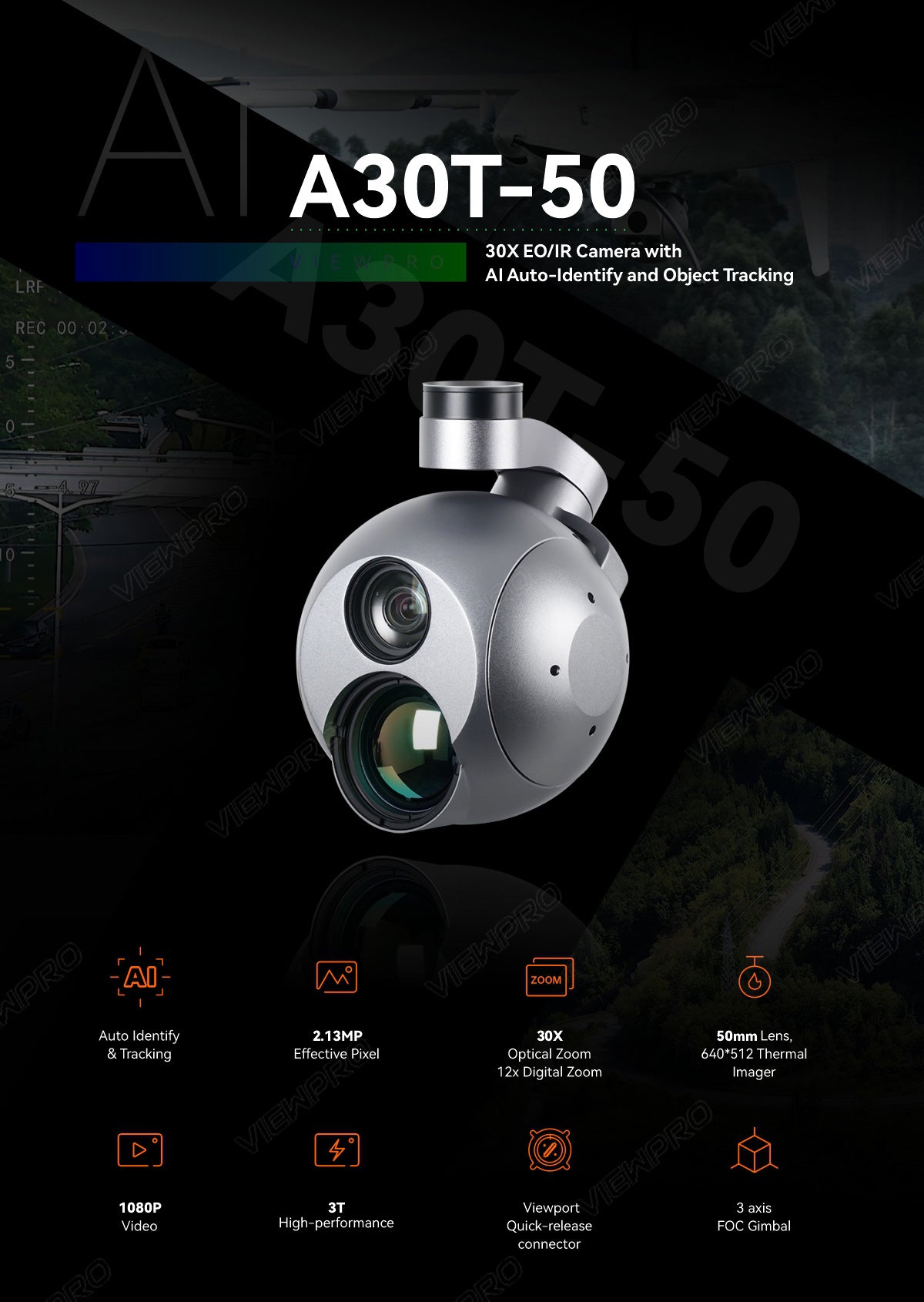

ViewPro A30T-50 30X EO/IR Gimbal: A3oT-50 30X E/O Imager с автоматической идентификацией и отслеживанием объектов, LRF REC 00:02. Характеристики включают: 2,13-мегапиксельный 30-кратный 50-миллиметровый объектив, эффективное оптическое пиксельное отслеживание, тепловизор 640*512, 12-кратный цифровой зум, 1080P 3T Viewport, 3-осевой видеовыход, высокопроизводительный быстросъемный разъем FOC Gimbal.

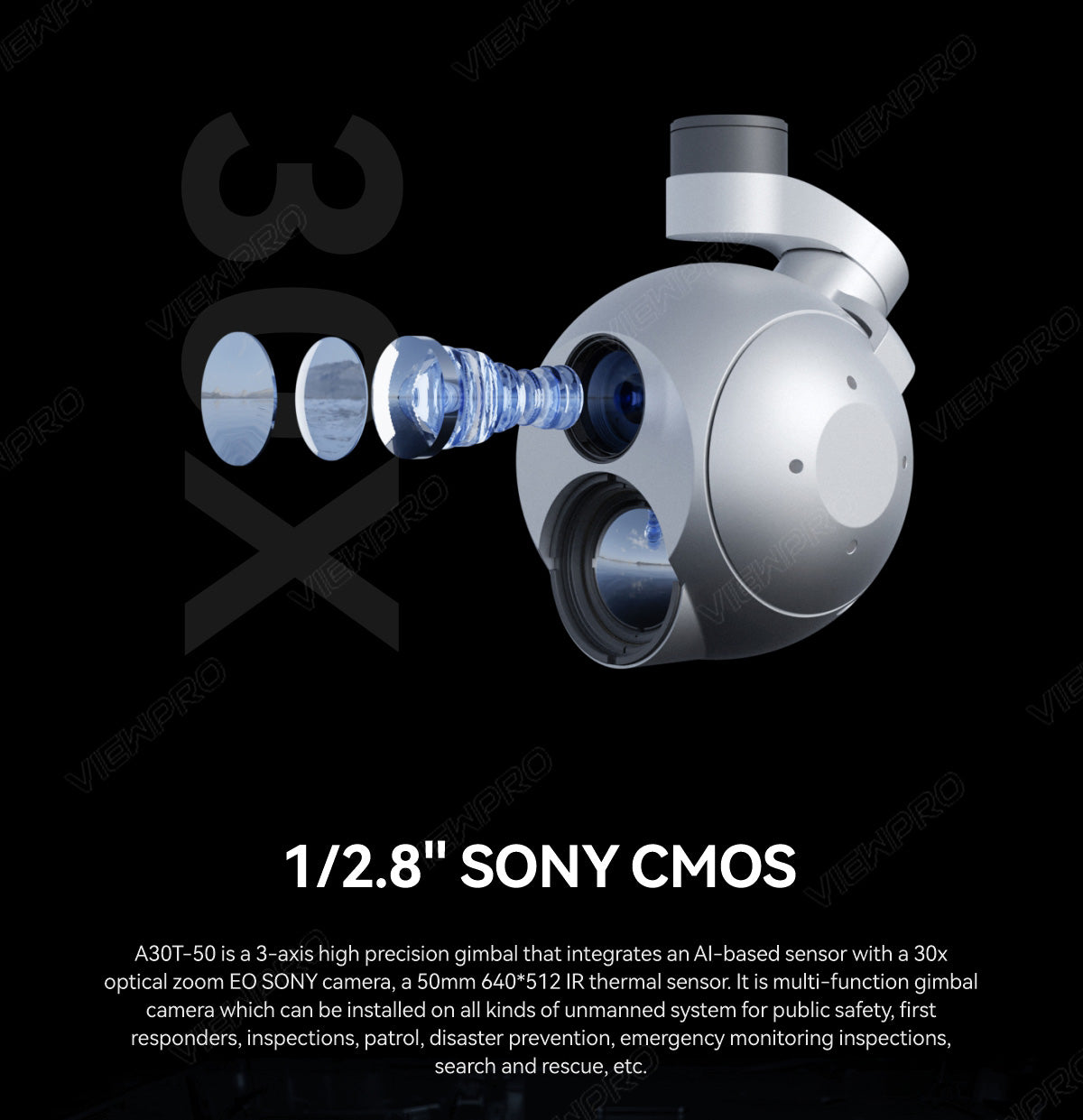

Подвес ViewPro A30T-50 30X EO/IR — это 3-осевой высокоточный подвес, который объединяет датчик на основе AI с 30-кратным оптическим зумом EO камеры SONY и 0,5-мм 640*512 ИК-тепловым датчиком. Это многофункциональная подвесная камера, которая может быть установлена ​​на всех видах беспилотных систем для общественной безопасности, служб быстрого реагирования, инспекций, предотвращения стихийных бедствий; инспекций по мониторингу чрезвычайных ситуаций, поисково-спасательных операций.

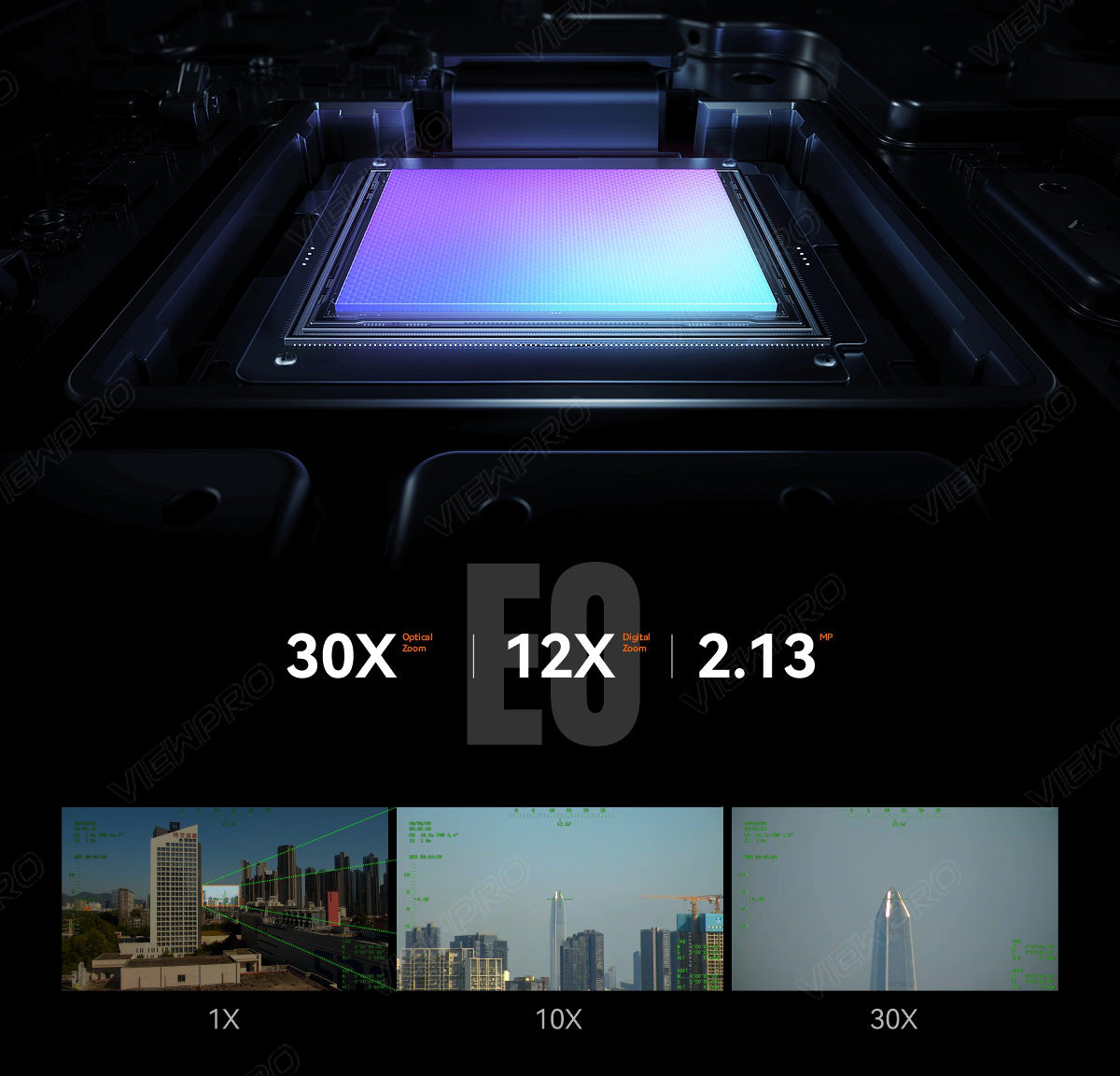

Оптический цифровой зум 30X EO/IR Gimbal: 1X, 10X и 30X оптический зум с 12-кратным цифровым зумом. Датчик 2,13 МП для получения изображений с высоким разрешением. Совместимость с LJ.

ViewPro A30T-50 оснащен 30-кратным ЭО/ИК-стабилизатором с детектором 640x512, 8-кратным цифровым зумом и размером пикселя 12 мкм.

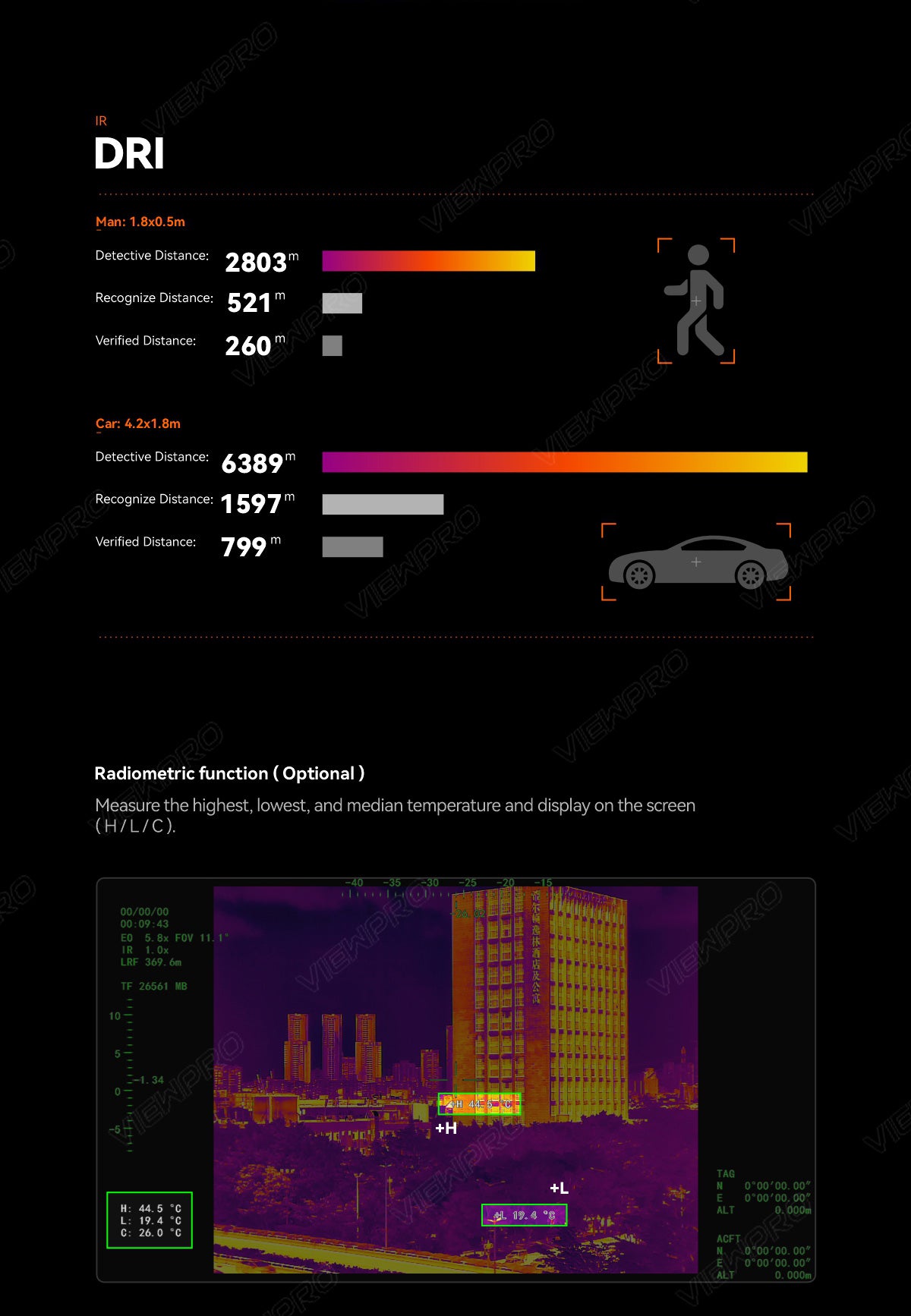

Подвес ViewPro A30T-50 30X EO/IR имеет высокую зум-возможность до 1,8-кратного увеличения с обнаруживаемым расстоянием 2803 метра и распознаваемым расстоянием 521 метр. Диапазон обнаружения транспортных средств достигает 6389 футов с распознаваемым расстоянием 1597 футов. Подвес также предлагает радиометрическую функциональность, отображая на экране самую высокую, самую низкую и среднюю температуру. Кроме того, он имеет 5-кратный оптический зум, 0,8-кратный цифровой зум и поле зрения (FOV) 34,6°.

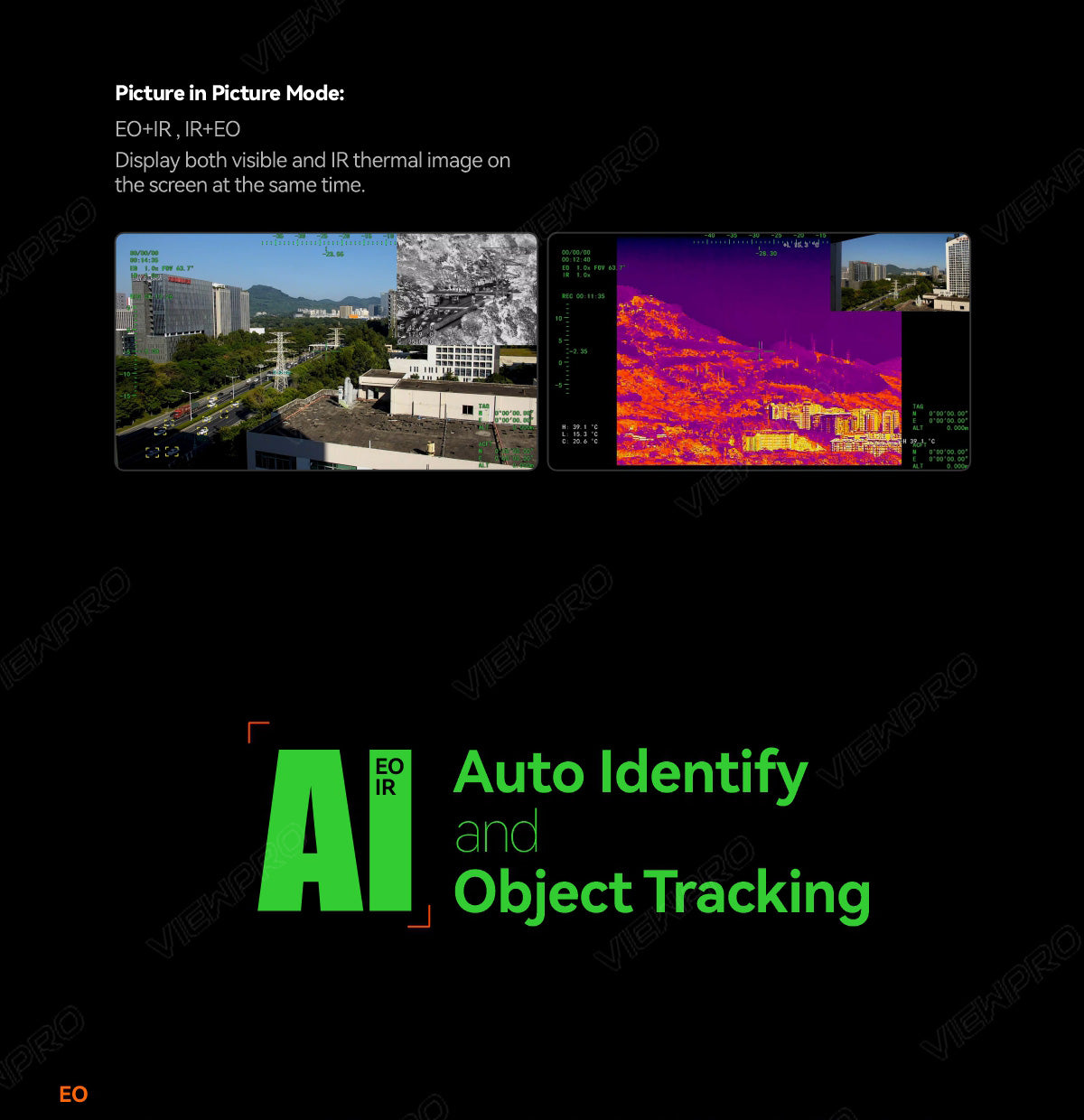

Подвес ViewPro A30T-50 30X EO/IR: Режим «картинка в картинке»: EO и IR. Отображение на экране видимых и инфракрасных тепловых изображений одновременно.

Оптический/тепловой 30X EO/IR подвес для ViewPro A30T-50

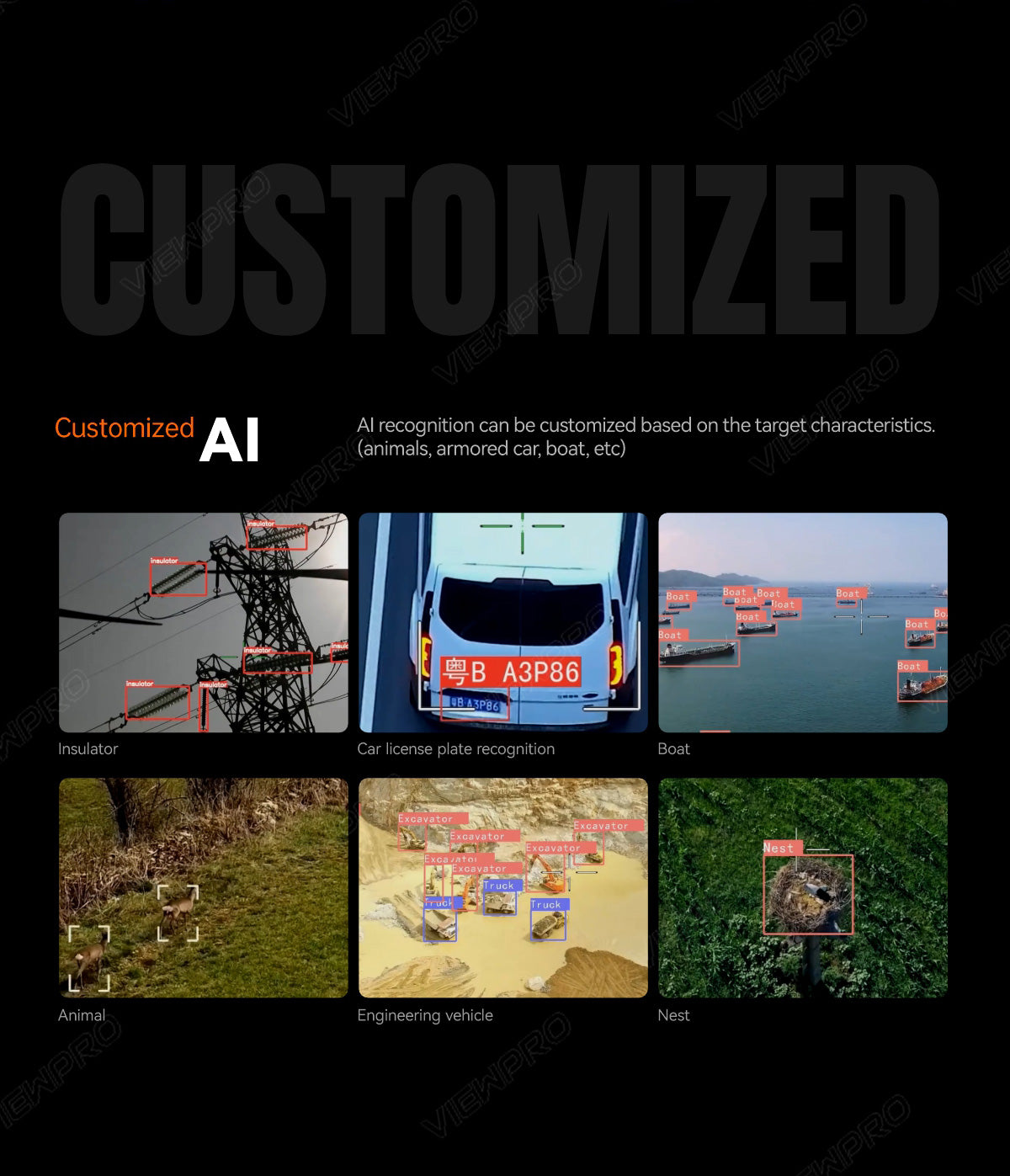

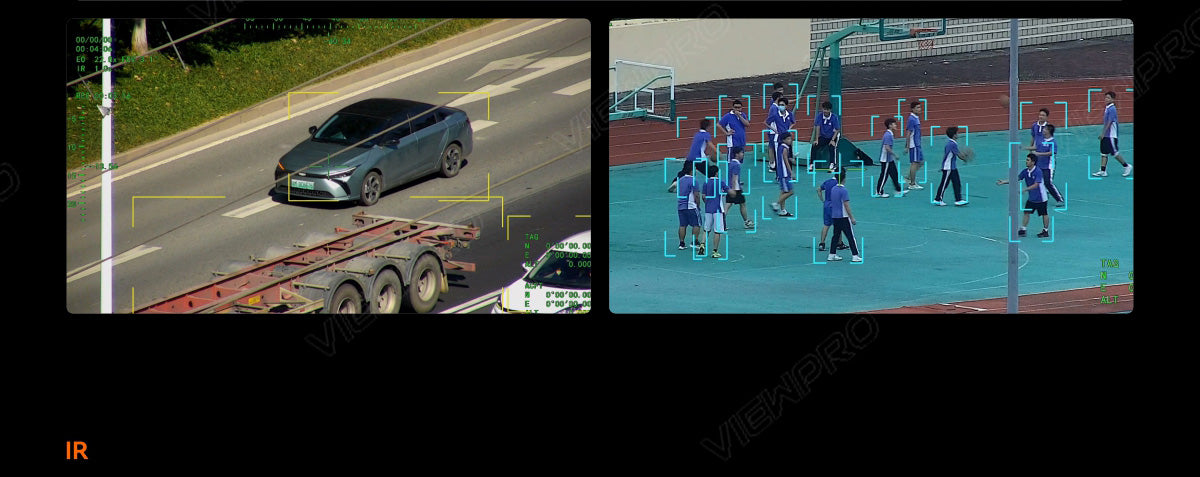

Подвес ViewPro A30T-50 30X EO/IR: этот подвес оснащен настраиваемой системой распознавания на основе искусственного интеллекта, позволяющей пользователям нацеливаться на определенные характеристики, такие как животные, бронетехника, лодки и многое другое.

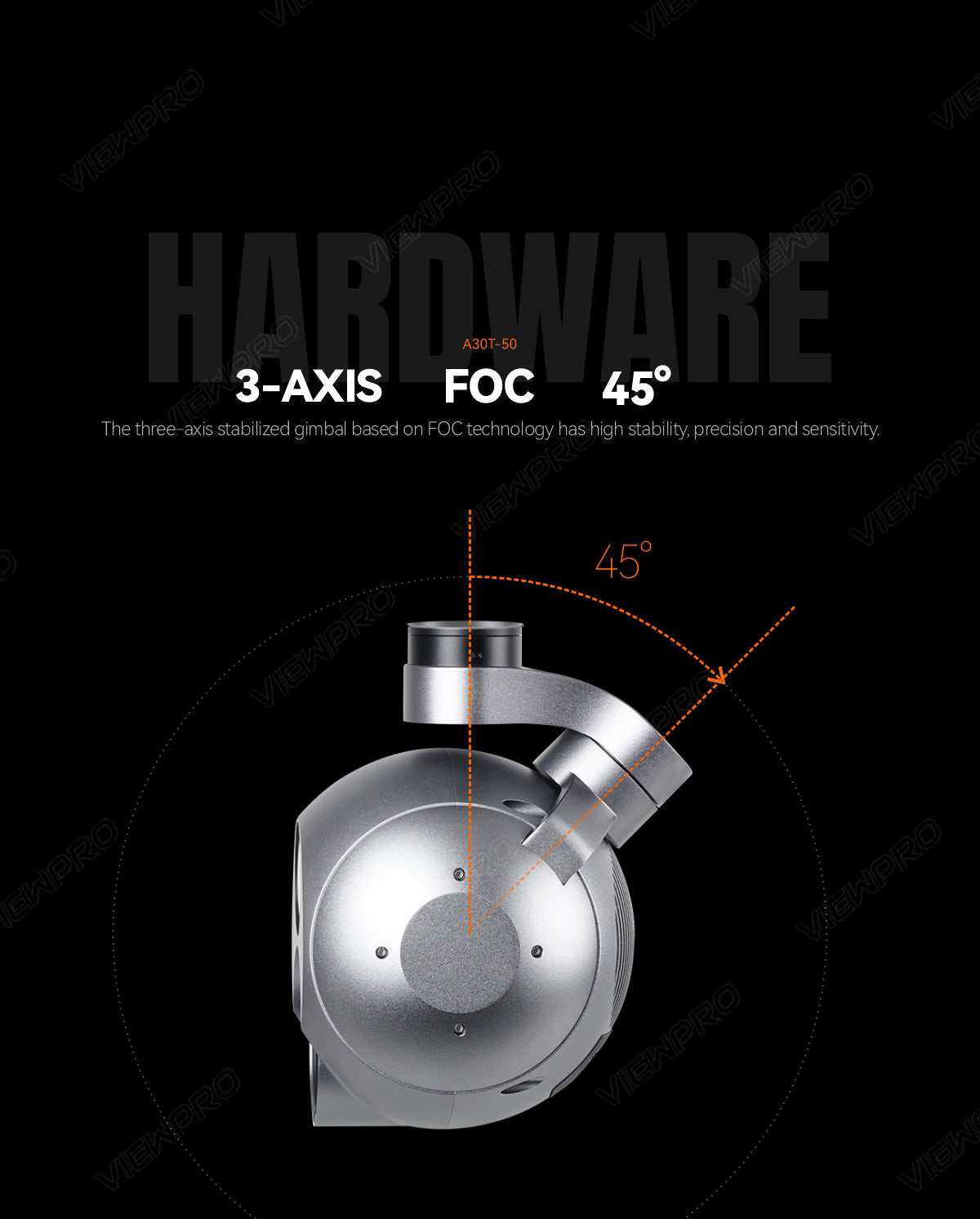

Подвес ViewPro A30T-50 30X EO/IR: трехосевой стабилизированный подвес на основе технологии FOC обеспечивает высокую стабильность, точность и чувствительность.

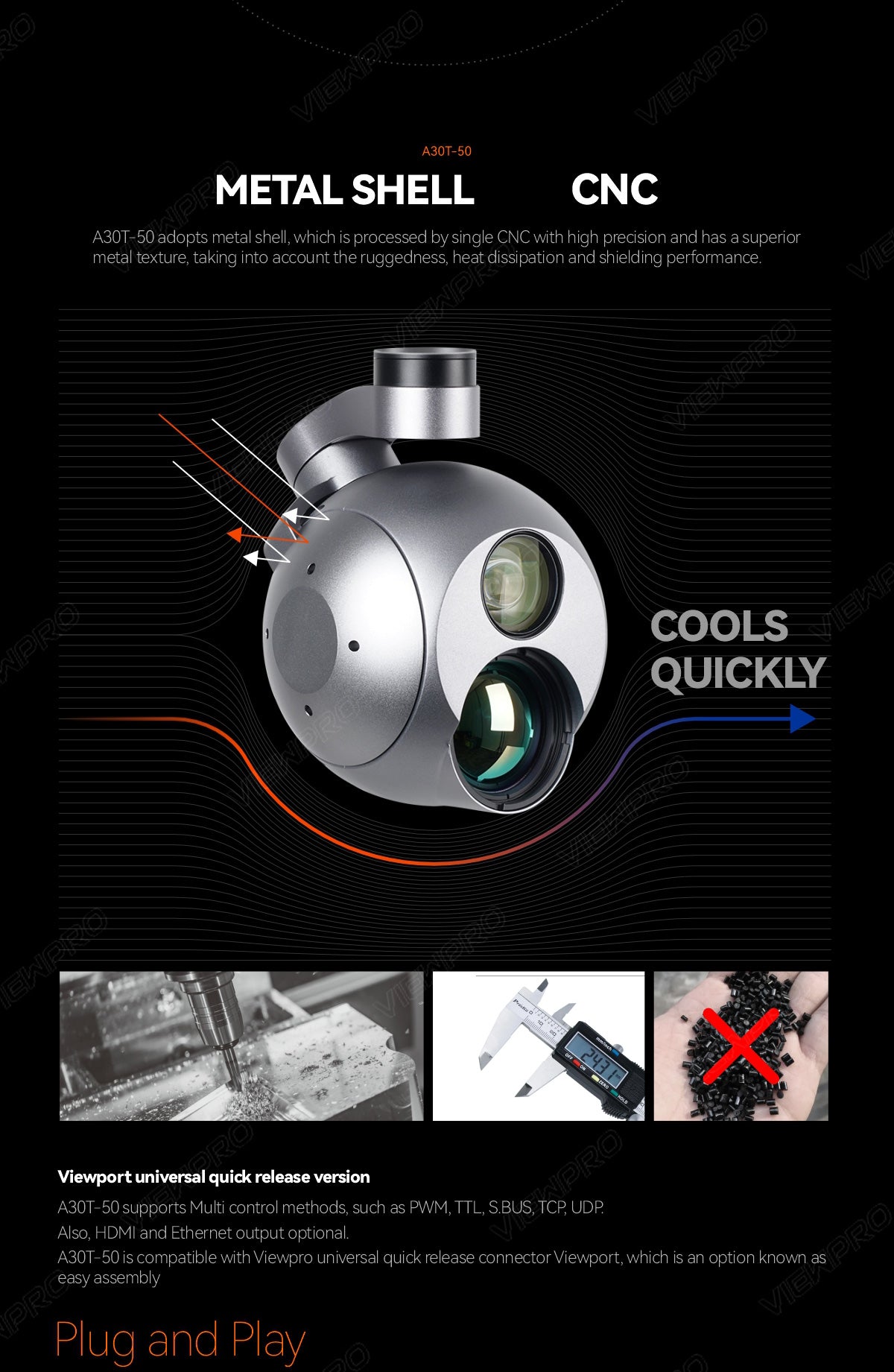

A30T-50 METAL SHELL CNC использует металлическую оболочку, обработанную одним ЧПУ с высокой точностью, с превосходной металлической текстурой. Он отдает приоритет прочности, рассеиванию тепла и экранированию. Универсальная версия Viewport Quick Release A3OT-50 поддерживает несколько методов управления, включая PWM, TTL, SBUS, TCP, UDP, а также выходы HDMI и Ethernet. Он совместим с универсальным быстросъемным разъемом Viewpro, известным своей простотой сборки.

Подвес ViewPro A30T-50 30X EO/IR имеет несколько методов вывода видео и управления, включая PWM, SBUS, TCP, UDP. Вывод изображения доступен через micro HDMI (до 3060p) или IP (RTSP, до 1080p/720p при 30 кадрах в секунду). Подвес идеально совместим с программным обеспечением ViewPro для управления собственной разработки: Viewlink, программа управления камерой и потоковой передачи видео.

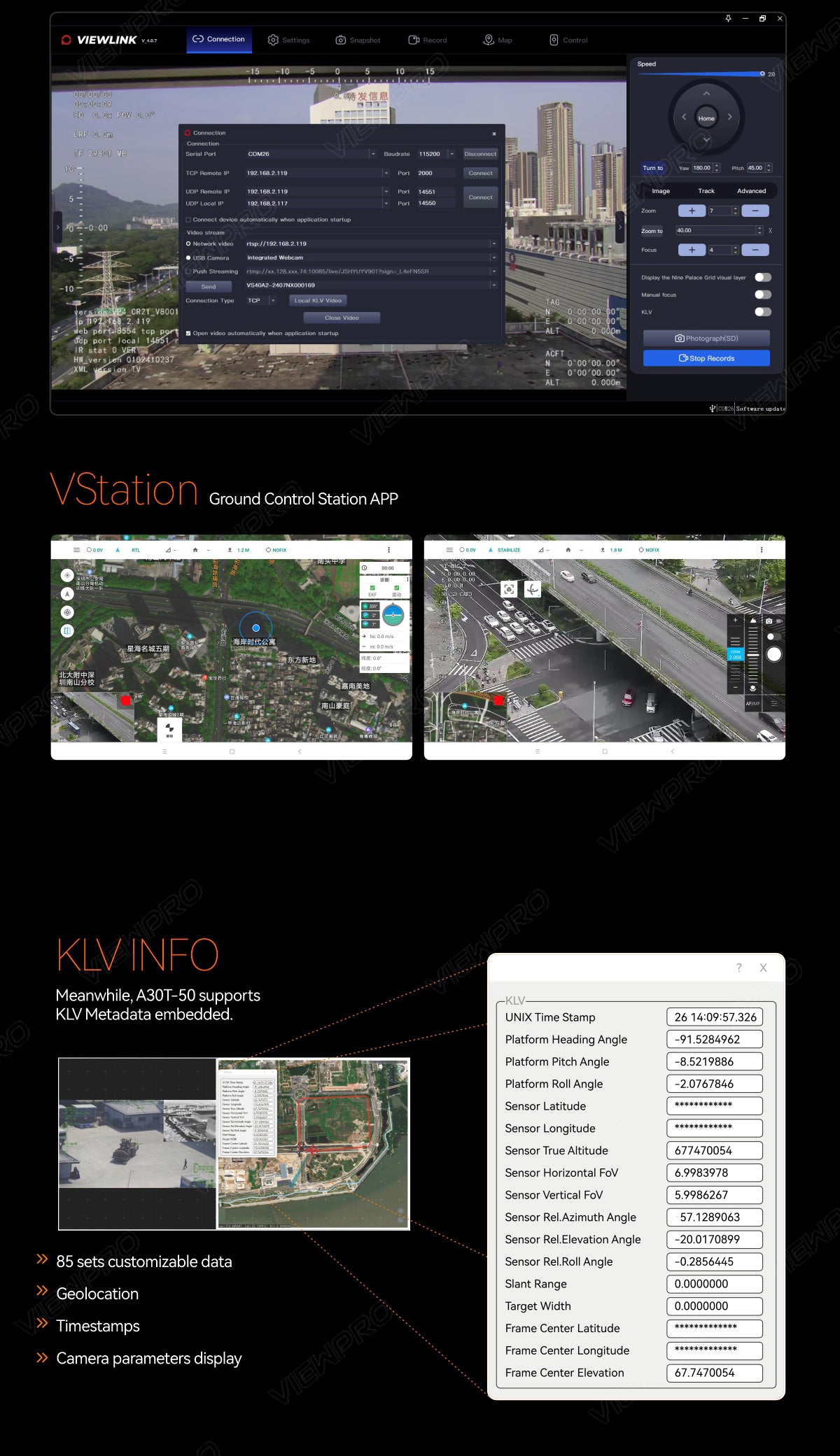

Подвес ViewPro A30T-50 30X EO/IR, улучшенная коррозионная стойкость, технология датчиков с высоким коэффициентом усиления, широкий диапазон рабочих температур, возможность работы на разных типах местности, компактная и легкая конструкция, поддержка встроенных метаданных KLV, настраиваемые наборы данных

ViewPro A30T-50 — это 30-кратный электрооптический/инфракрасный (EO/IR) стабилизатор, разработанный для различных применений. Его многосенсорная полезная нагрузка делает его пригодным для общественной безопасности, служб быстрого реагирования, инспекций, патрулирования, предотвращения стихийных бедствий, мониторинга чрезвычайных ситуаций и поиска и спасения. Стабилизатор предлагает возможности получения изображений с высоким разрешением в дневном и ночном режимах. Пользователи могут получать доступ к файлам и редактировать их онлайн через протоколы SMB и HTTP.

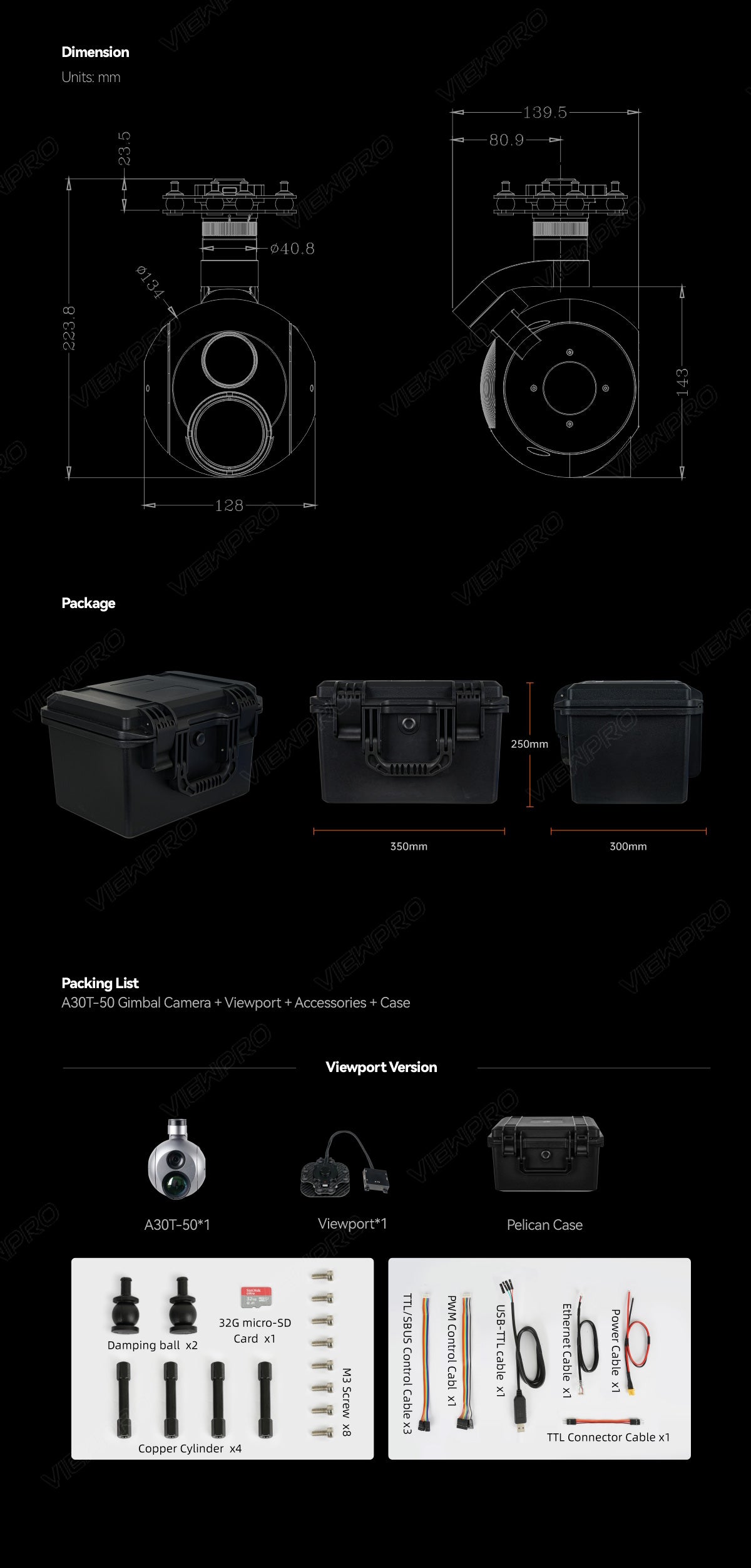

Комплектация камеры ViewPro A30T-50 30X EO/IR Gimbal: версия Viewport A3OT-50, Viewport*1, чехол Pelican Case E326, карта памяти micro-SD 1 ГБ 1x, демпфирующий шарик x2, карта памяти x1, HN 1 мм, VIELA VIEWPRO, соединительный кабель TTL x1, медный цилиндр x4
