Обзор

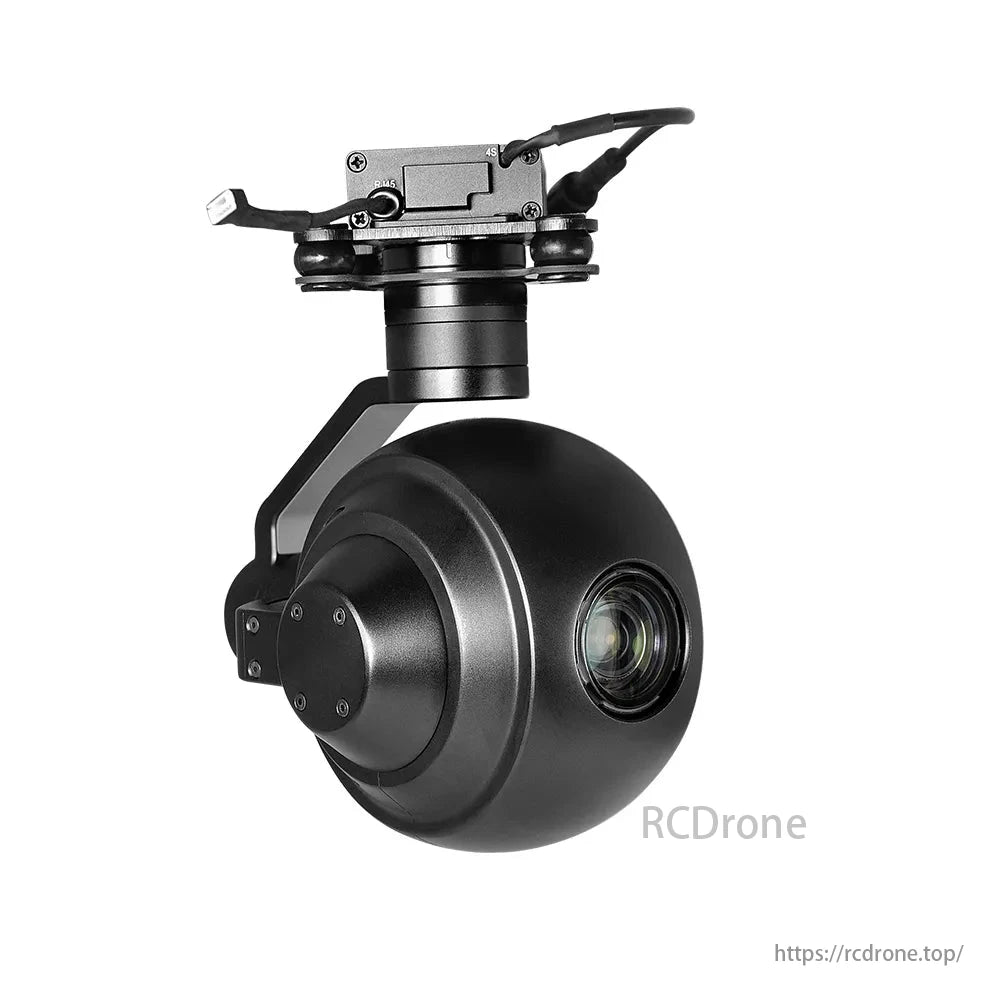

The ViewPro Q20T — это передовая 20-кратная оптическая камера с подвесом, разработанная для беспилотных летательных аппаратов, сочетающая в себе превосходные возможности получения изображений с усовершенствованным отслеживанием объектов для динамических воздушных операций. Сенсор Sony Exmor R CMOS 1/2,5" с Разрешение 8,51 МП, он обеспечивает потрясающее видео 4K и изображения 1080p с исключительной четкостью. Его 12-кратный цифровой зум расширяет общую возможность масштабирования до 240x, что позволяет производить детальный осмотр и наблюдение с больших расстояний. Устанавливается на 3-осевой стабилизированный карданный подвес, Q20T обеспечивает плавную работу даже в сложных условиях. Разработанная для таких приложений, как поиск и спасение, безопасность и инспекция, Q20T является оптимальным решением для камеры БПЛА.
Функции
- Визуализация высокого разрешения: Оснащен Сенсор Sony Exmor R CMOS, камера фиксирует Видео 4K (2160P) и кристально чистые фотографии.
- 20-кратный оптический зум: Зум-объектив обеспечивает широкое поле зрения, от 70,2° (широкий) к 4.1° (теле), идеально подходит для детальных проверок.
- Динамическое отслеживание объектов: Отслеживает объекты с высокой точностью на частота обновления 50 Гц и задержка всего лишь 5мс.
- Стабильный 3-осевой карданный подвес: Обеспечивает точность угла вибрации ±0,02°, обеспечивая стабильную и плавную съемку в полете.
- Улучшенная производительность при слабом освещении: Обеспечивает четкое изображение при минимальном освещении 0,06 люкс при длительной выдержке и высокой чувствительности.
- Универсальные возможности управления: Поддерживает ШИМ, ТТЛ и S.BUS, что обеспечивает беспроблемную интеграцию с различными платформами БПЛА.
- Прочная конструкция: Работает в суровых условиях с диапазоном температур -20°С до +60°С.
Технические характеристики
Параметры оборудования | |
Рабочее напряжение | 12В |
Входное напряжение | 3С ~ 6С |
Выходное напряжение | 5В (подключение с ШИМ) |
Динамический ток | 900мА @ 12В |
Ток холостого хода | 800мА при 12В |
Температура рабочей среды. | -20℃ ~ +60℃ |
Выход | микро HDMI1080P60/IP (4K 2160P/1080p25 30 опционально) |
Локальное хранилище | SD-карта (до 128 ГБ, класс 10, формат FAT32 или ex FAT) (опционально 4K/1080p) |
Метод контроля | ШИМ / TTL / S.BUS |
Спецификация подвеса | |
Механический диапазон | Угол наклона: -125°~125°, Крен: ±70° Вращение/Панорамирование: ±300° / ±360°*N (версия с выходом IP / SDI) |
Диапазон контролируемых значений | Угол наклона: -45°~90°, Вращение/Панорамирование: ±290° / ±360°*N (версия с выходом IP / SDI) |
Угол вибрации | Тангаж/Крен: ±0,02°, Рыскание: ±0,02° |
Центрирование одним нажатием | √ |
Характеристики камеры | |
Датчик изображения | SONY 1/2.5" "Exmor R" КМОП |
Всего пикселей | 8.51МП |
Система сигнализации | 4K: 2160P/29.97,2160P/25 FHD: 1080P/59.94,1080P/50,1080i/59.94,1080i/50,720P/59.94,720P/50 |
Объектив оптический зум | 20x, F2.0 до F3.8 |
Цифровой зум | 12x (240x с оптическим зумом) |
Мин.рабочее расстояние | 80 мм (широкий конец), 800 мм (телеконец) |
Угол обзора (H) | 70,2°(широкий угол) ~ 4,1°(телеугол) |
Система синхронизации | Внутренний/Внешний |
Соотношение сигнал/шум | 50дБ |
Формат хранения фотографий | JPEG (4K:3840*2160/1080P:1920*1080) |
Формат хранения видео | MP4 (2160P 25/30 кадров в секунду или 1080P 25/30 кадров в секунду) |
Минимальная освещенность | 1,6 люкс (1/30 с, 50%, ICR выключен, режим высокой чувствительности выключен) 0,4 люкс (1/30 с, 50%, ICR выключен, режим высокой чувствительности включен) 0,21 люкс (50%, ICR выключен, медленный затвор 1/4 с, высокая чувствительность выключена) 0,06 люкс (50%, ICR выключен, медленный затвор 1/4 с, высокая чувствительность включена) |
Контроль экспозиции | Автоматический, ручной, приоритетный режим (приоритет выдержки и приоритет диафрагмы), Яркий, компенсация экспозиции, медленная автоэкспозиция |
Прирост | Авто |
Баланс белого | Авто/Ручной |
Скорость электронного затвора | От 1/1 до 1/10000 сек. (22 шага) |
Снижение шума | Вкл./Выкл. (уровень 5–1/Выкл., 6 шагов) |
Режим предотвращения запотевания | Вкл./Выкл. (Низкий, Средний, Высокий) |
Фокус | Автоматический/Ручной/Однократный автоматический фокус |
Скорость фокусировки | 2с |
Инициализация объектива | Встроенный |
Пользовательский бит предварительной настройки | 20 комплектов |
Поворот изображения | 180°, горизонтальное/вертикальное зеркальное отображение |
экранное меню | Да |
Отслеживание объекта камерой | |
Скорость обновления пикселя отклонения | 50 Гц |
Задержка вывода пикселя отклонения | 5мс |
Минимальный контраст объекта | 5% |
SNR | 4 |
Минимальный размер объекта | 32*32 пикселя |
Максимальный размер объекта | 128*128 пикселей |
Скорость отслеживания | ±48 ~ ±192 пикселей/кадр |
Время запоминания объекта | 100 кадров (4с) |
Средние квадратные значения импульсного шума в позиции объекта | < 0,5 пикселя |
Информация об упаковке | |
СЗ | 663g (версия Viewport) |
Измерения продукта. | 105*140,6*150,3 мм |
Аксессуары | 1 шт. устройство для подвеса камеры, винты, медные цилиндры, демпфирующие шарики, демпфирующие платы Высококачественная пластиковая коробка с пенопластовой подушкой |
Размеры упаковки | 260*180*280мм |
Упаковка
- Вес нетто: 663g (версия Viewport)
- Размеры продукта: 105 × 140,6 × 150.3мм
- Включенные аксессуары:
- Устройство подвесной камеры
- Винты, медные цилиндры, демпфирующие шарики, демпфирующие пластины
- Высококачественный пластиковый ящик с пенопластовой прокладкой
Приложения
- Поисково-спасательные работы: Идентификация и отслеживание объектов или людей в сложных условиях.
- Наблюдение и безопасность: Осуществляйте широкополосный мониторинг с возможностью большого масштабирования.
- Инспекция инфраструктуры: Идеально подходит для осмотра линий электропередач, трубопроводов и других важных конструкций.
- Мониторинг окружающей среды: Тщательно изучите дикую природу и естественную среду обитания.
- Кинематографические съемки с дрона: Снимайте высококачественные кадры с воздуха с профессиональной стабильностью.
The ViewPro Q20T — это универсальная и усовершенствованная камера с подвесом, обеспечивающая непревзойденную производительность для профессионалов в области аэрофотосъемки, наблюдения и инспекций.
Q20T имеет 20-кратный оптический зум 4K EO и функцию автоматического слежения. Это 3-осевая карданная камера для БПЛА, корпус из алюминиевого сплава идеально подходит для легкого веса, при этом сохраняя идеальную защиту от помех и охлаждение. Он выводит и записывает видео FHD 1080p с OSD. Подключенный к модулю GPS, он имеет функцию геотеггинга. В сочетании с высокоточной системой стабилизации и автоматическим алгоритмом термокомпенсации карданный подвес может соответствовать высоким требованиям к стабилизации без теплового дрейфа.
Камера SONY 4K с 20-кратным оптическим зумом
Работает на CMOS-модуле SONY 1/2.5" "Exmor R" с 0,01 lux@F1.6 miniОсвещенность, 8,51 мегапикселя эффективных пикселей и качество изображения 1080p FHD в сочетании с усовершенствованной технологией 20-кратного оптического увеличения обеспечивают дальность наблюдения до 2000 метров, что может удовлетворить требования приложений в различных областях.
Встроенная функция автоматического отслеживания
Встроенный алгоритм нормализации, кросс-корреляции и отслеживания в сочетании с алгоритмом повторного захвата отсутствующего объекта обеспечивает стабильное отслеживание цели. Поддержка пользовательских символов OSD, адаптивного стробирования, перекрестного курсора, отображения информации о трассировке. Скорость отслеживания составляет до 32 пикселей/кадр, диапазон размеров объекта составляет от 16*16 пикселей до 160*160 пикселей, с минимальным отношением сигнал/шум (SNR) 4 дБ, среднеквадратичными значениями импульсного шума в положении объекта <0,5 пикселя, что значительно повышает точность и эффект отслеживания.
Необязательные методы множественного вывода
Q20T поддерживает выход HDMI и выход Ethernet/IP. HDMI и выход — 1080p, выход Ethernet по умолчанию — 720p, а запись — 1080p. Выход IP будет поддерживать панорамирование на 360 градусов без ограничений.
Методы множественного контроля
По умолчанию ШИМ и последовательный порт TTL управления, SBUS опционально. С программным обеспечением Viewpro Просмотретьссылку вы можете реализовать IP-вывод, TTL-управление.
Интерфейсы сигналов блока управления:
Совместимо с Viewport
Q20T совместим с быстросъемным разъемом Viewpro Viewport. Viewport — это опция, известная как простая сборка, plug and play.
Для получения более подробной информации о Viewport, пожалуйста, посмотрите видеоинструкцию ниже:
Приложения
В основном поставляем продукцию для правоохранительных органов, пожарных, для проверки опор линий электропередач и трубопроводов, для поисково-спасательных операций и т. д.В чрезвычайных ситуациях требуется широкий спектр мониторинга и поиска для быстрой передачи ситуации, повышения эффективности реагирования и снижения жертв.
Размеры
ViewPro Q20T — это 20-кратная оптическая камера слежения за объектами, предназначенная для использования на дронах. Стандартная версия имеет корпус размером 105 x 105 x 140,6 мм.
