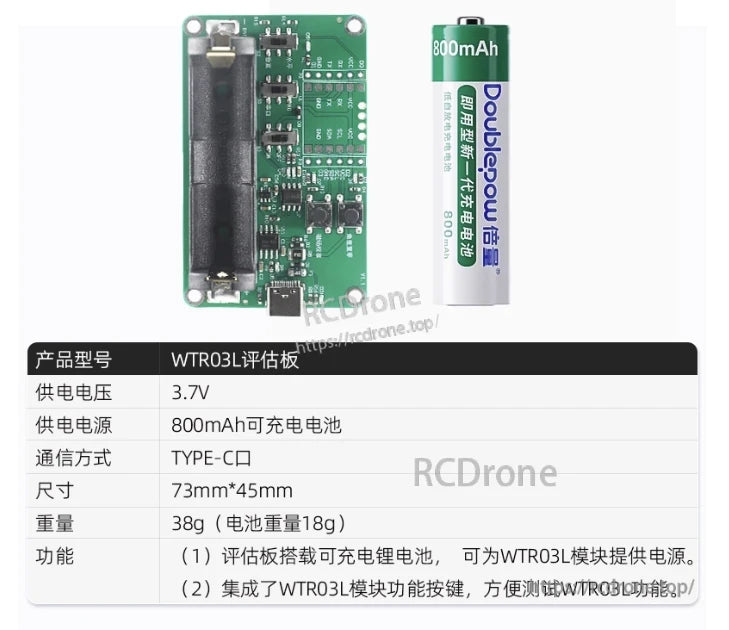

  • WitMotion WTR03L Rotary Angle Sensor, The WTR03L evaluation board includes a 3.7V, 800mAh battery, Type-C interface, and integrated function keys for low-power, error-free module testing.
1 5

Датчик угла поворота WitMotion WTR03L, авто-переключение H/V, низкое энергопотребление, отсутствие накопления ошибки, отслеживание вращения, TTL

Датчик угла поворота WitMotion WTR03L, авто-переключение H/V, низкое энергопотребление, отсутствие накопления ошибки, отслеживание вращения, TTL

WitMotion

$29.00 USD
$29.00 USD
Распродажа Продано
Налоги включены. Стоимость доставки рассчитывается при оформлении заказа.
Опции
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Просмотреть всю информацию

Обзор

WTR03L - это компактный ротационный датчик угла поворота, разработанный для долговечного, сверхнизкопотребляющего мониторинга клапанов и механизмов. Он автоматически распознает горизонтальную/вертикальную установку, вычисляет угол поворота с помощью встроенного алгоритма и отслеживает накопительные циклы вращения для точного ведения журналов обслуживания и безопасности. Печатная плата с высокой плотностью на 4 слоя с золотыми покрытыми кастелированными отверстиями облегчает интеграцию в SMT-производство. Сопутствующее PC программное обеспечение (Witmotion.exe) поддерживает просмотр, анализ и запись в реальном времени.

Ключевые особенности

  • Горизонтальный/Вертикальный свободный переключатель: автоматическое определение ориентации для стабильного выхода.

  • Нулевая накопительная ошибка: объединяет данные ускорения тяжести и магнитометра для устранения долгосрочного дрейфа.

  • Ультранизкое потребление: всего 425 µA (среднее за 5 минут) при вертикальном монтаже на выходе 0.1 Гц.

  • Компактный &и легкий: малый форм-фактор; удобные для установки кастеллированные площадки.

  • Отслеживание положения вращения/клапана в промышленности: фиксирует состояние открыто/закрыто и степень открытия для замены ручных проверок.

  • Бесплатное программное обеспечение для ПК: драйвер (CH340), быстрая проводка, автоматический поиск, ведение журнала и построение графиков.

Параметры

Товар Значение
Модель WTR03L
Связь Серийный TTL
Выходные данные Угол поворота; Максимальная магнитная калибровка; Порог пробуждения живого значения
Выбираемая скорость вывода 0.1 / 0.2 / 0.5 / 1 Гц
Разрешение 1°
Время запуска 1000 мс
Рабочая температура –40 °C ~ 85 °C
Температура хранения –40 °C ~ 85 °C
Сертификации/маркировка CE, ISO9001

Электрические параметры

Параметр Условие Скорость выхода По умолчанию
Напряжение питания — — 5 В
Рабочий ток Вертикальная установка (LED выключен) 0.1 Гц 425 мкА (среднее за 5 минут)
0.2 Гц 430 мкА (среднее за 5 минут)
0.5 Гц 460 мкА (среднее за 5 минут)
1 Гц 470 мкА (среднее за 5 минут)
Рабочий ток Горизонтальная установка (LED выключен) 1 Гц (Статический) 480 мкА (среднее за 5 минут)
1 Гц (Рабочий) 4 мА (среднее за 2 минуты)

Применения

  • Промышленные клапаны и приводы: автоматический подсчет циклов, обнаружение открывания/закрывания и мониторинг степени открытия для предотвращения сбоев.

  • Общие ротационные механизмы, которые требуют учета накопленного угла поворота с длительным сроком службы батареи.

Что в коробке

  • Модуль датчика угла вращения WTR03L (печатная плата, с выступами)

Детали

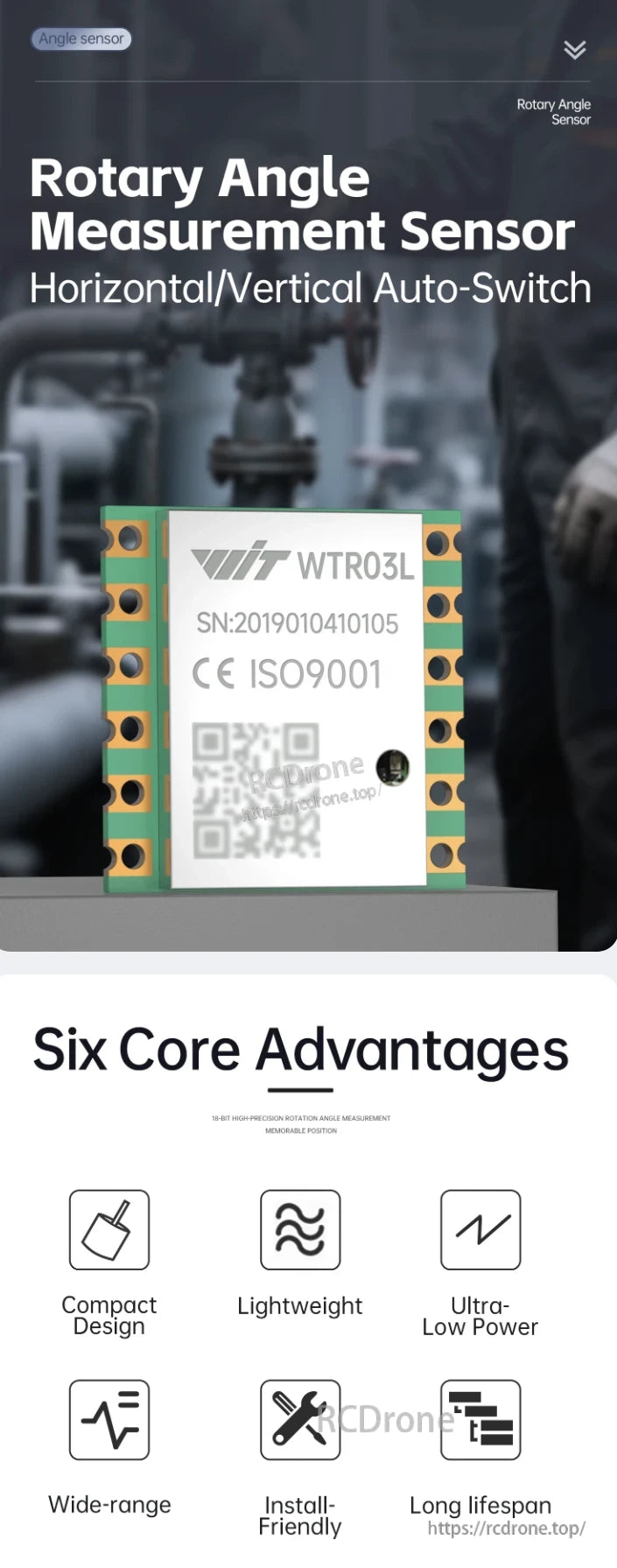

The WitMotion WTR03L Rotary Angle Sensor features a compact, lightweight design with 10-bit precision, low power consumption, wide range, easy installation, and long lifespan.

WitMotion Датчик угла вращения WTR03L предлагает компактный, легкий дизайн с точностью 10 бит, ультранизким потреблением энергии, широким диапазоном, легкой установкой и долгим сроком службы.

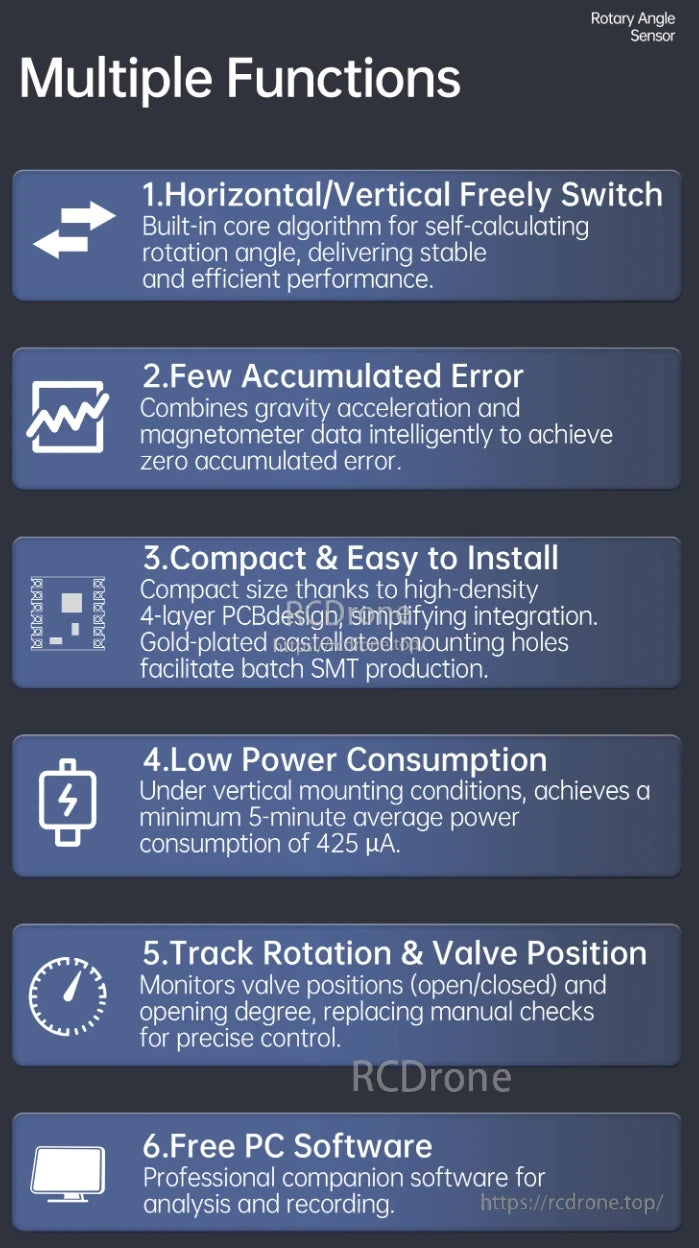

The WitMotion WTR03L Rotary Angle Sensor features horizontal/vertical switching, no accumulated error, compact size, low power, valve tracking, and free PC software.

Датчик угла вращения WitMotion WTR03L предлагает горизонтальное/вертикальное переключение, нулевую накопленную ошибку, компактный дизайн, низкое потребление энергии, отслеживание положения клапана и бесплатное программное обеспечение для ПК для анализа и записи.

The WitMotion WTR03L Rotary Angle Sensor features TTL communication, 1° resolution, 0.1–1Hz output rates, operates from -40°C to 85°C, 5V supply, 425μA–4mA current.

Датчик угла вращения WitMotion WTR03L предлагает последовательную связь TTL, разрешение 1°, выходные частоты 0.1–1 Гц, работает в диапазоне от -40°C до 85°C, питание 5В, ток 425μA–4mA в зависимости от монтажа и выходной частоты.

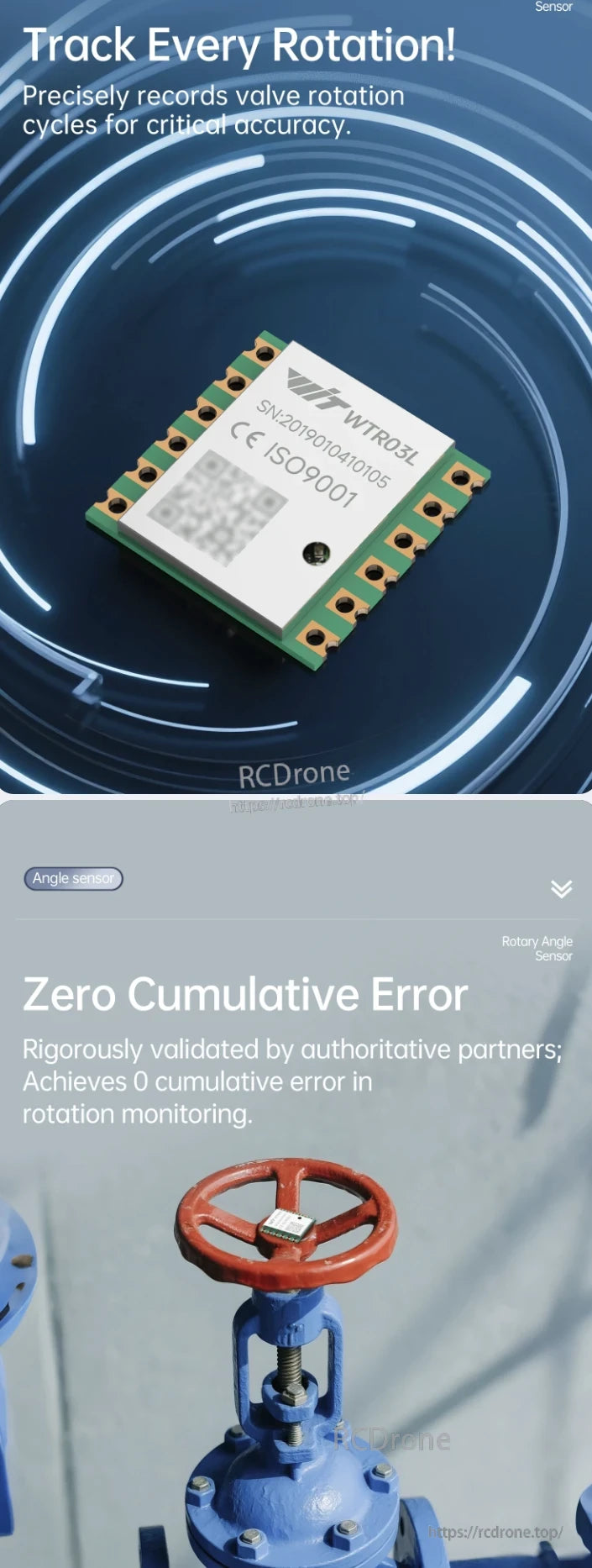

The WitMotion WTR03L rotary angle sensor accurately tracks valve rotations without cumulative error, offering precise monitoring and meeting CE and ISO9001 standards for industrial use.

Датчик угла поворота WitMotion WTR03L отслеживает вращения клапанов с нулевой накопительной ошибкой, обеспечивая точный мониторинг. Сертифицирован по стандартам CE и ISO9001, он обеспечивает критическую точность для промышленных приложений.

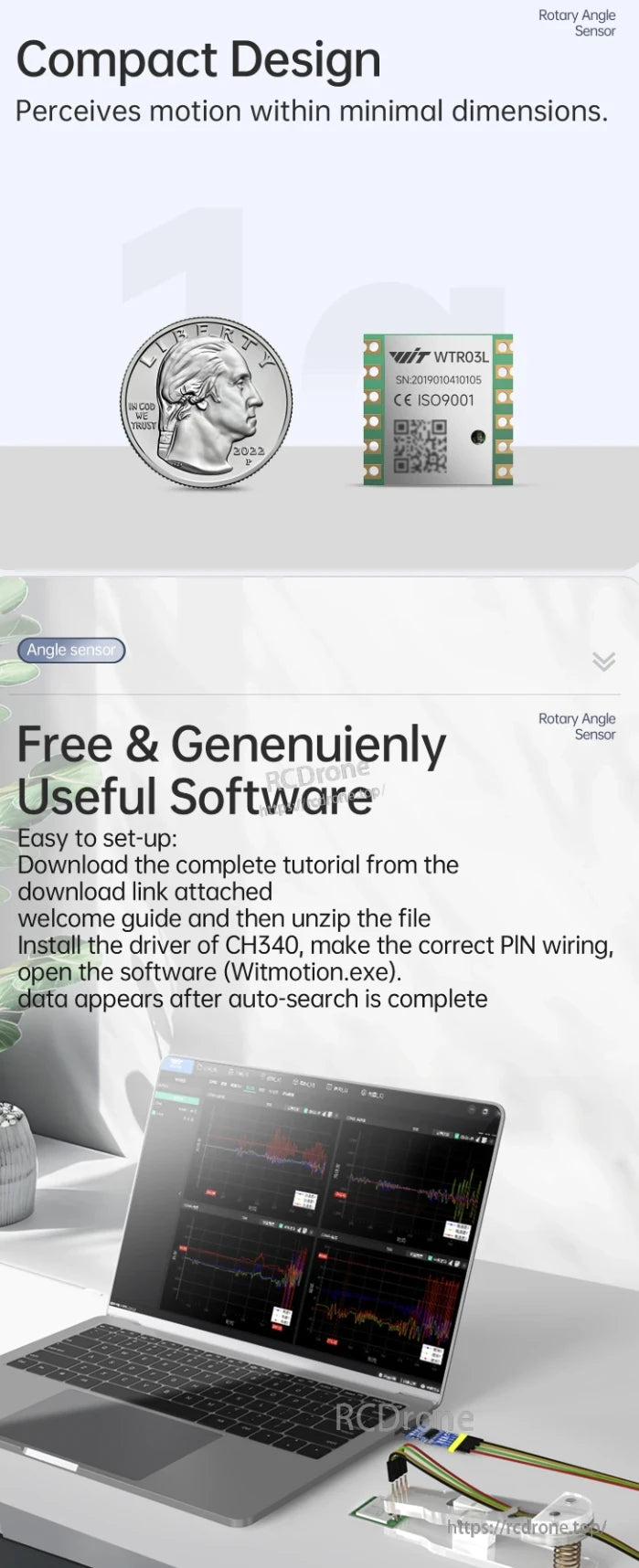

WitMotion WTR03L Rotary Angle Sensor, The compact WTR03L rotary angle sensor, ideal for tight spaces, offers precise motion detection with real-time angular graphs on a laptop. CE and ISO9001 certified, it includes easy-to-use software and simple setup.

Компактный датчик угла поворота WTR03L, размером примерно с монету в 25 центов, предлагает обнаружение движения в ограниченных пространствах. Сертифицирован по стандартам CE и ISO9001, он поставляется с бесплатным, простым в использовании программным обеспечением. Просто загрузите учебное пособие, установите драйвер CH340, подключите проводку и откройте Witmotion.exe. После сканирования данные отображаются автоматически. Графики углов в реальном времени появляются на экране ноутбука, показывая высокую точность. Датчик соединяется с помощью цветных проводов с небольшой платой, что идеально подходит для компактных систем.

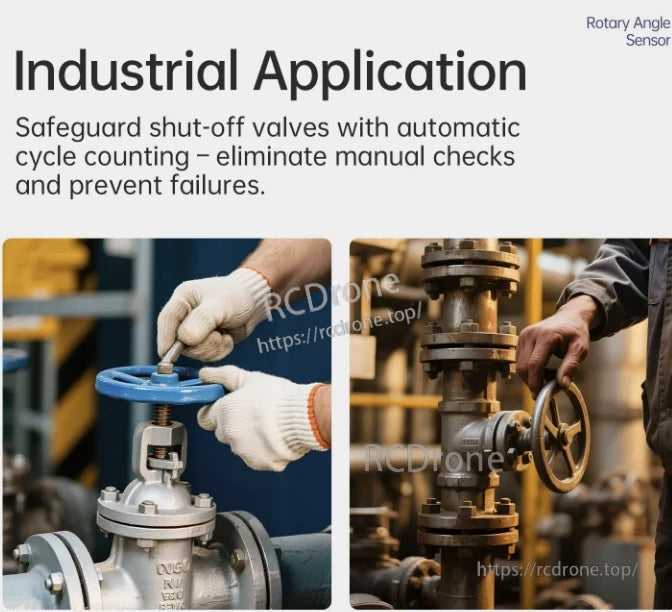

WitMotion WTR03L Rotary Angle Sensor, Safeguard shut-off valves automatically with rotary angle sensors, avoiding manual checks and preventing failures.

Промышленное применение: Защита запорных клапанов с автоматическим подсчетом циклов, исключая ручные проверки и предотвращая сбои. Датчик угла поворота.
