555 Borstad DC Motor

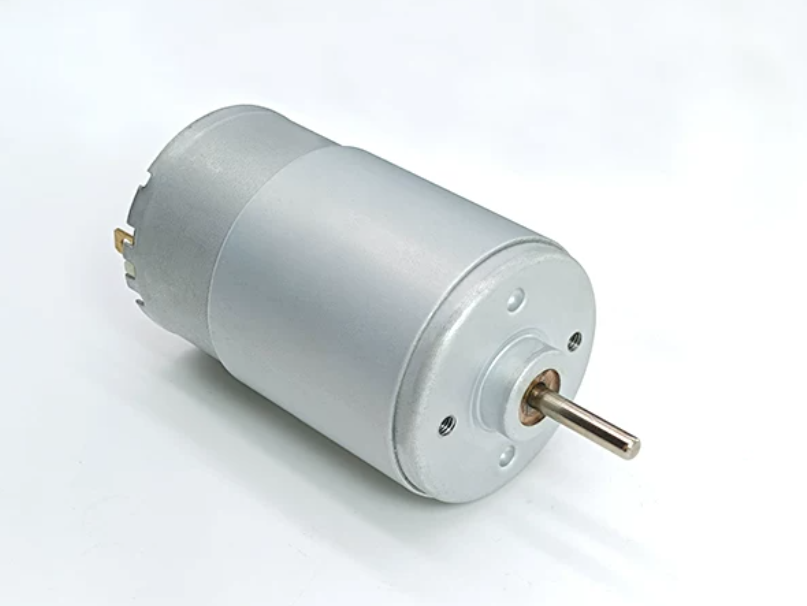

Den Jiali Motor 555 är en permanentmagnetborstad DC-motor med en 3,175 mm rund axel och en 15 mm exponerad axellängd. Välj 12V eller 24V, en tomgångshastighet på 3500, 5000 eller 8000 RPM, och antingen en oljefylld sleeve-lager eller dubbla kulager. Kvantitetspaket innehåller 1, 2, 4 eller 10 identiska motorer i den valda konfigurationen.
Konstruktion och Kontroll
- Direktdriven motor med kopparvindningar, permanenta magneter och kolborstar.
- Reversibel rotation genom att byta de två motorledarna.
- Hastighetsjustering med en kompatibel extern borstad-DC PWM-kontroller, säljs separat.
- Två lagerkonfigurationer finns tillgängliga; välj det erforderliga lageralternativet. Produktfotografier är referensvyer och identifierar inte varje lagerversion.
Mechaniska och elektriska specifikationer
| Parameter | Leverantörsspecifikation |
|---|---|
| Varumärke / modell | Jiali Motor / 555 |
| Spänning | 12V DC eller 24V DC, beroende på val |
| Tomgångshastighet | 3500, 5000 eller 8000 RPM |
| Lager | Oljebränslesmord hylslager eller dubbla kulager |
| Huvudkropp | 36mm diameter × 57mm längd |
| Yttre hylsa | 37mm diameter; 36mm hylslängd |
| Axel | 3.175mm nominell diameter, solid rund axel; 15mm exponerad längd |
| Framaxel projektion | 4.5mm per annoterad foto |
| Axeltopp till kropp-fram referens | 19.50mm, inklusive boss |
| Lång axel ritning referens | 76.50 ±0.05mm total dimension visad; bakre terminal projektion referens 5mm |
| Montering | Två M3 gängade hål med 25mm centrumavstånd; skruvinfogningsdjup ej specificerat |
| Vikt | Ungefär 200g per motor; separata lager-version vikter angavs inte |
| Effektöversikt | 9–30W, per leverantörsöversikt |
| Strömöversikt | 0.38–2.65A; se spännings-/hastighetsspecifik prestandatabell |
| Driftanspråk | Leverantören uppger -10°C till 70°C och 24-timmars drift; faktisk lämplighet beror på belastning och kylning |
| Brus | Leverantören uppger cirka 60dB, varierande med hastighet och belastning; mätförhållanden anges inte |
Alla dimensioner är leverantörens referensvärden och kan variera. Källritningen inkluderar också en 5mm axelversion med en 66.50 ±0.05mm totalreferens och 9.50mm axel-plus-bossreferens. Den korta axelritningen är endast för referens: alla valbara varianter här har 15mm axel. Små axeltoleransmarkeringar i källritningen är oklara; bekräfta eventuella krav på precisionspassning istället för att anta en tolerans.
Prestanda efter Spänning och Hastighet
Alternativshastigheter är tomgångshastigheter.Rated-load hastighet, vridmoment och ström anges separat nedan. Vridmomentet uttrycks i gf·cm, inte kgf·cm. Stoppvärden är gränser, inte kontinuerliga arbetsbetyg. Leverantören tillhandahåller inte separata prestandatabeller för de två lageralternativen.
| Spänning | Tomgångs RPM | Tomgångsström (mA) | Nominal RPM | Nominal vridmoment (gf·cm) | Nominalström (mA) | Stopp vridmoment (gf·cm) | Stoppström (mA) |
|---|---|---|---|---|---|---|---|
| 12 | 3500 | 140 | 2450 | 250 | 1350 | 540 | 3800 |
| 12 | 5000 | 200 | 3500 | 320 | 1900 | 960 | 7500 |
| 12 | 8000 | 350 | 5600 | 400 | 2650 | 1685 | 15000 |
| 24 | 3500 | 280 | 2450 | 280 | 380 | 620 | 2200 |
| 24 | 5000 | 360 | 3500 | 360 | 500 | 1320 | 3000 |
| 24 | 8000 | 450 | 5600 | 450 | 1300 | 3330 | 10000 |
Koppling och användning

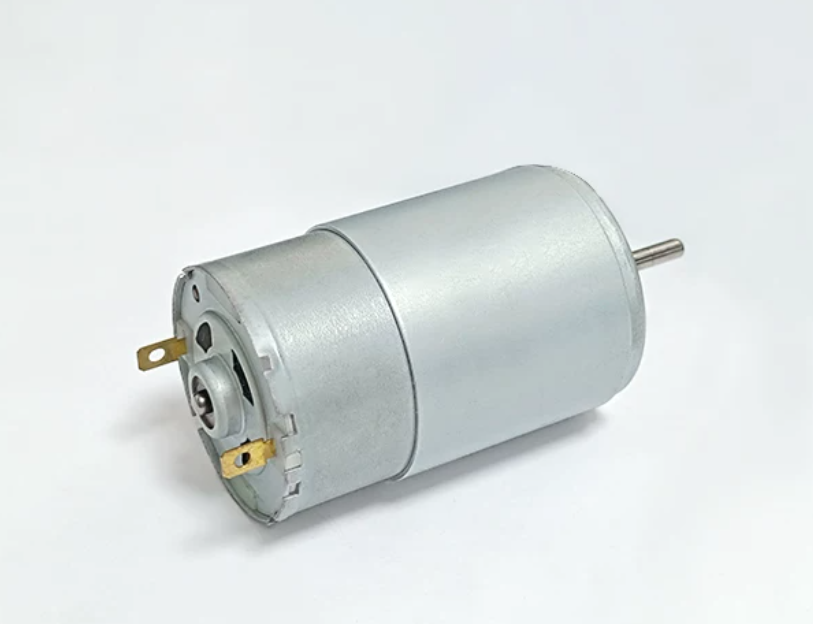

Använd en DC-strömförsörjning som matchar den valda spänningen.Källans bakre foto markerar den positiva terminalen; bekräfta den faktiska motor märkningen innan du ansluter. Byt de två motorledarna för att vända rotationen. Med en styrenhet, håll dess strömförsörjning polaritet korrekt och följ dess riktning-kontroll instruktioner. Stanna innan du vänder riktning.
Välj efter nominellt vridmoment och ta hänsyn till startströmmen när du väljer en styrenhet och strömförsörjning. Stanna inte eller överbelasta motorn: drift nära stanna kan skada lindningarna eller interna komponenter. Hastigheten minskar med ökad belastning, och att minska elektrisk hastighet kan minska tillgängligt vridmoment. Ge tillräcklig ventilation och kylning.
Kvantitet och paketinnehåll
1PCS innehåller 1 motor, 2PCS innehåller 2 motorer, 4PCS innehåller 4 motorer och 10PCS innehåller 10 motorer. Alla motorer i ett paket har samma valda spänning, hastighet och lagerkonfiguration. Variantpriset är för hela paketet; en kundvagn kvantitet av 2 med 4PCS beställer 8 motorer.Ingen kontroller, strömförsörjning, växellåda, encoder, fäste eller axelkoppling ingår.
Detaljer
Engelska versioner av leverantörens illustrationer, med förklaringar och serie-specifika referensnoter.
Hastighetskontroll och rotation
Leverantörens funktionsillustration. Använd en kompatibel extern borstad DC-kontroller; temperatur-, hållbarhets- och vridmomentanspråk beror på driftsförhållanden.
Motorkonstruktion
Leverantörens illustrationer visar kopparvindningar, permanenta magneter och kolborstar. Interna delar kan variera beroende på version.
Motordimensioner
Den övre ritningen visar den erbjudna 15 mm axeln. Den nedre ritningen av 5 mm axeln är endast för referens och är inte en valbar produkt.Bekräfta precision-passformstoleranser innan användning.
Specifikationer och prestanda
Tabellen listar spännings- och hastighetsspecifika märk- och stalldata. Momentenheter är gf·cm. Leverantören anger cirka 200g per motor och ingen separat prestandatabell för lagerversioner. Påståenden om kontinuerlig drift beror på belastning och kylning.
