CHIHAI CHF-GM1024-10BY M4 gängad axel stegmotor med växel, 55mm
CHIHAI CHF-GM1024-10BY M4 gängad axel stegmotor med växel, 55mm
CHIHAI MOTOR
Det gick inte att ladda hämtningstillgänglighet
Översikt

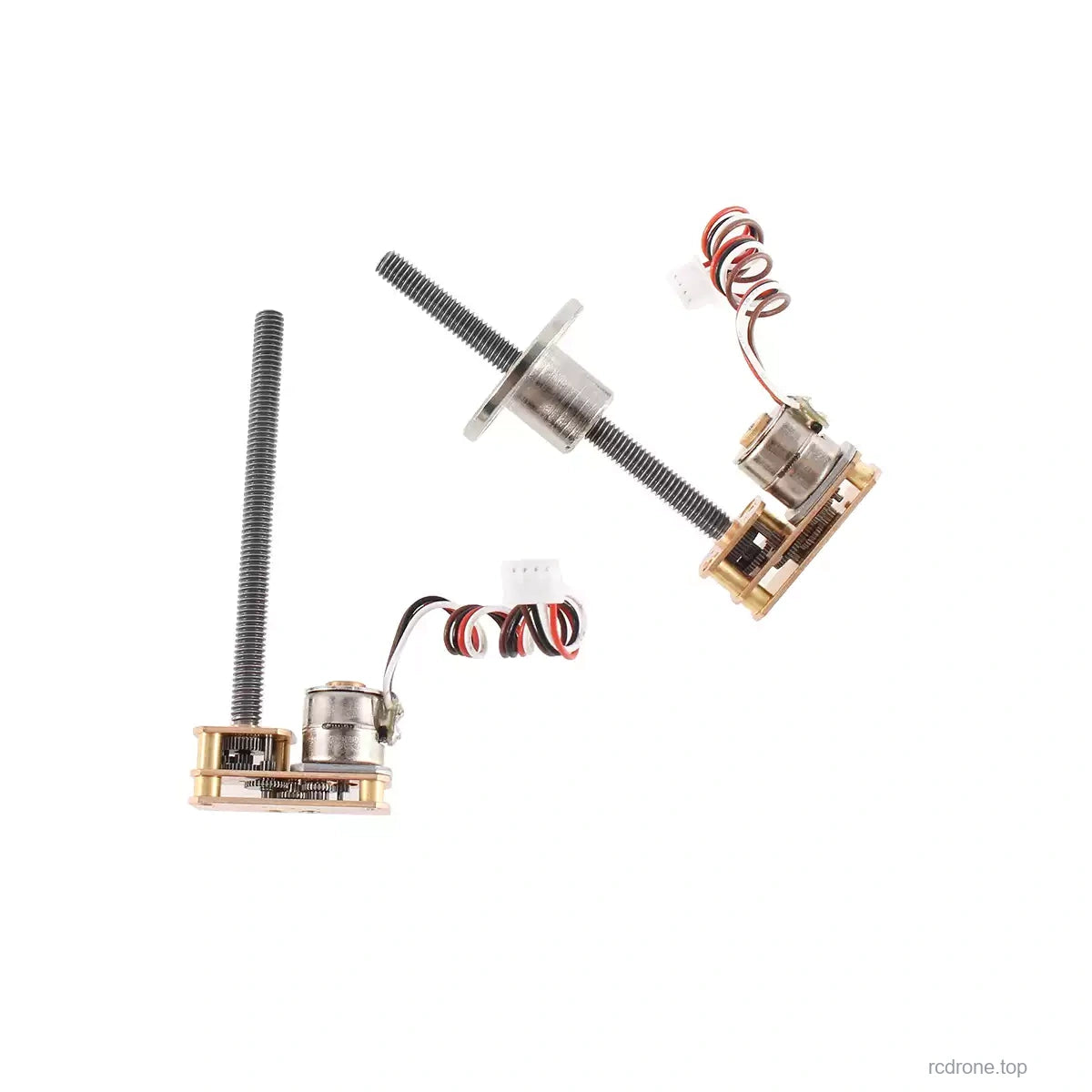

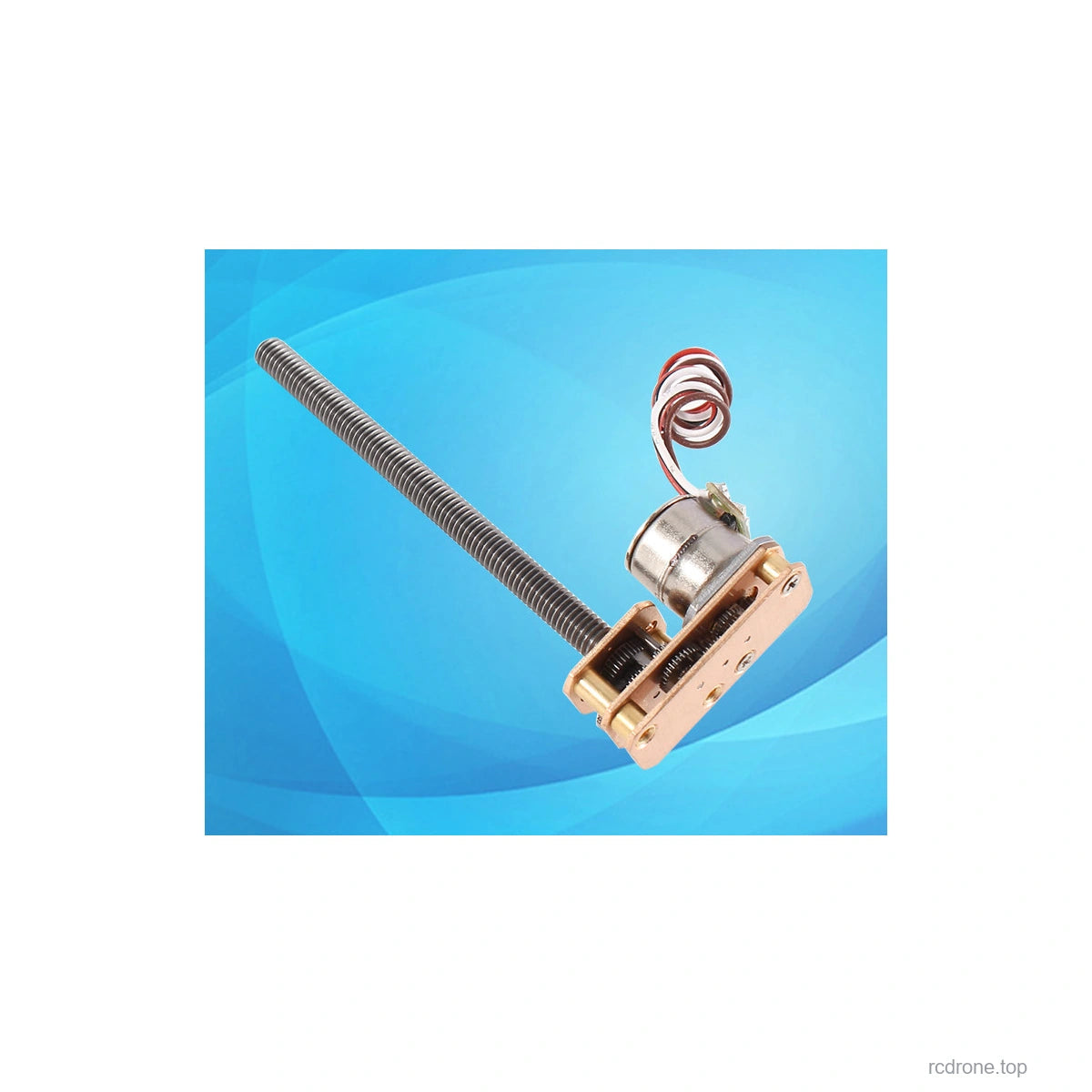

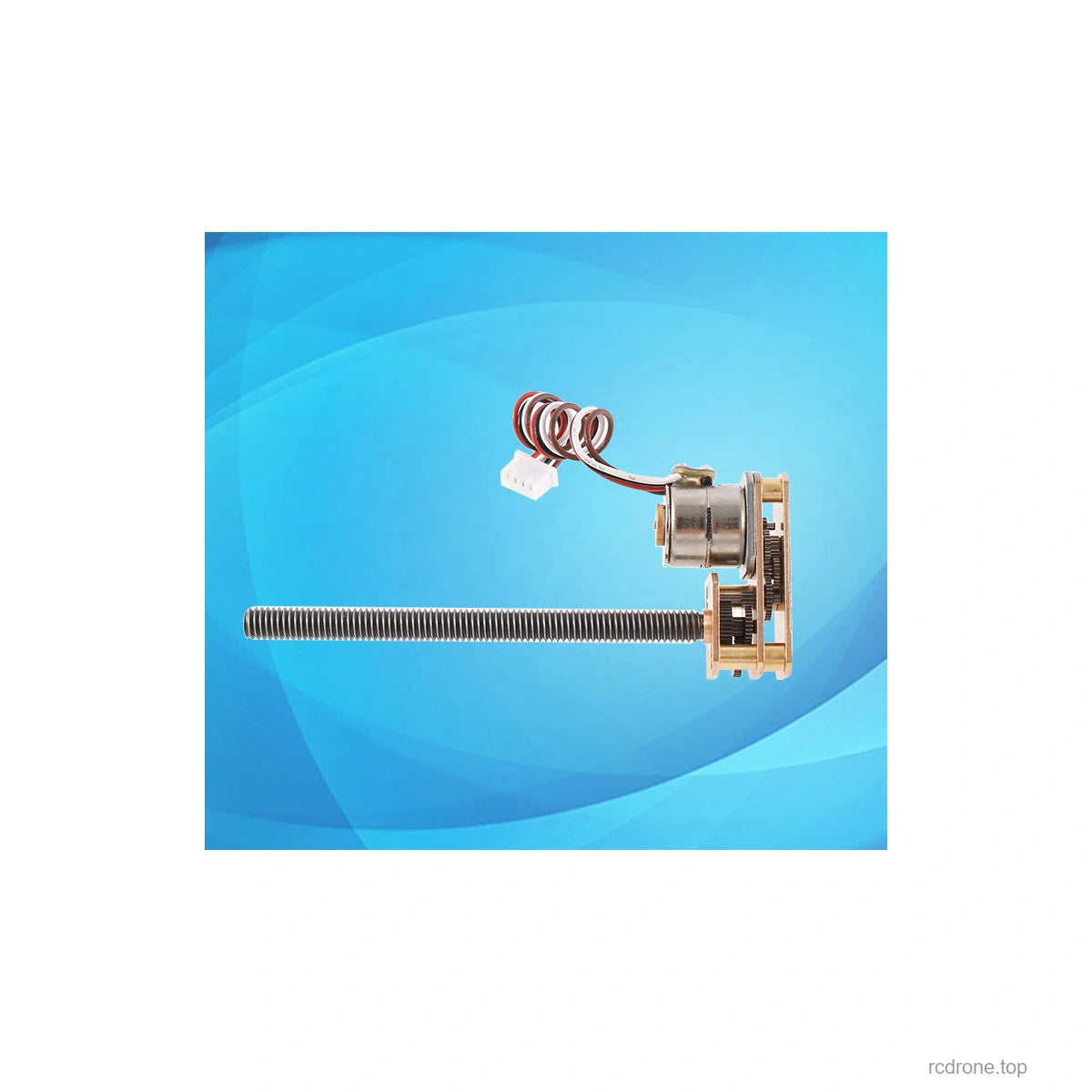

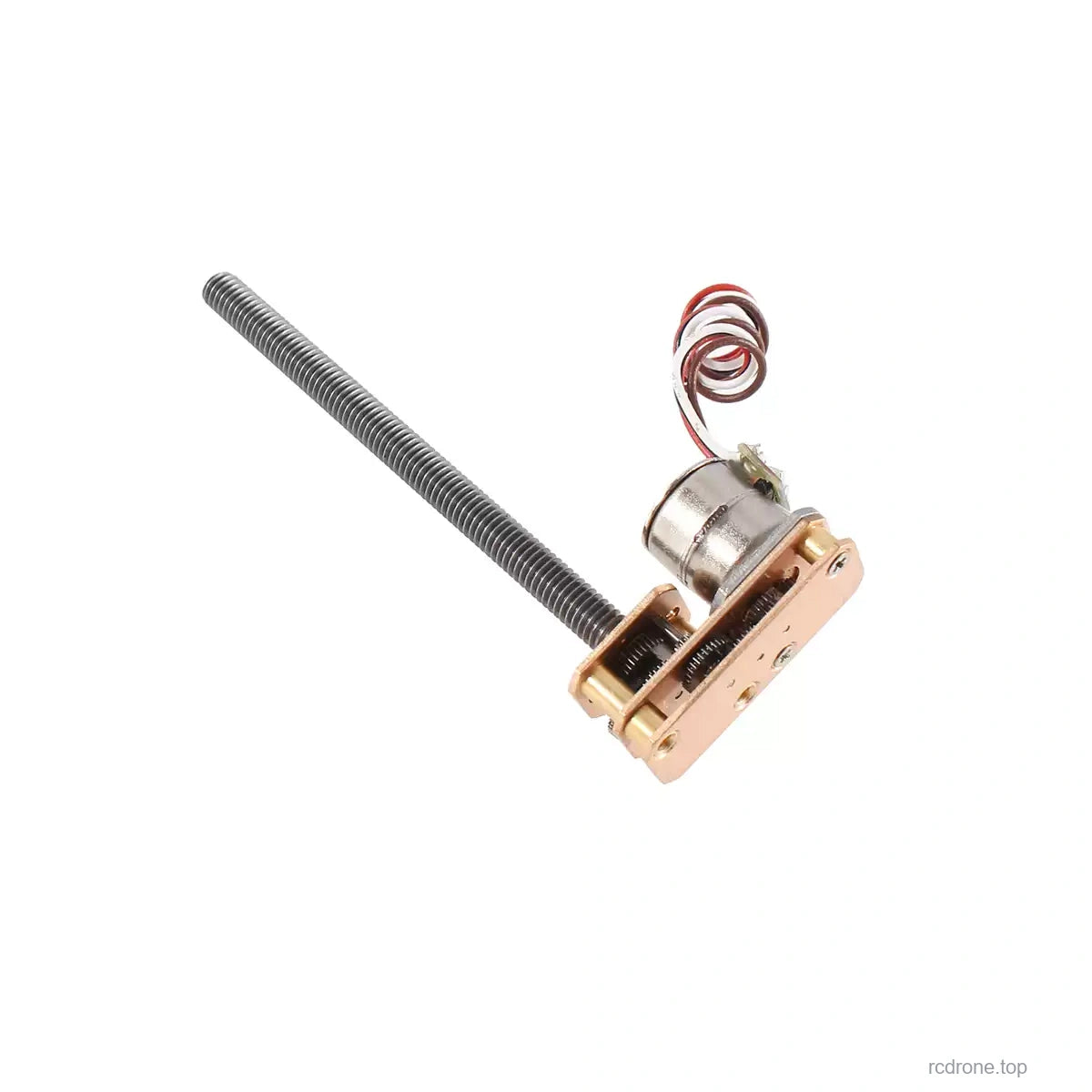

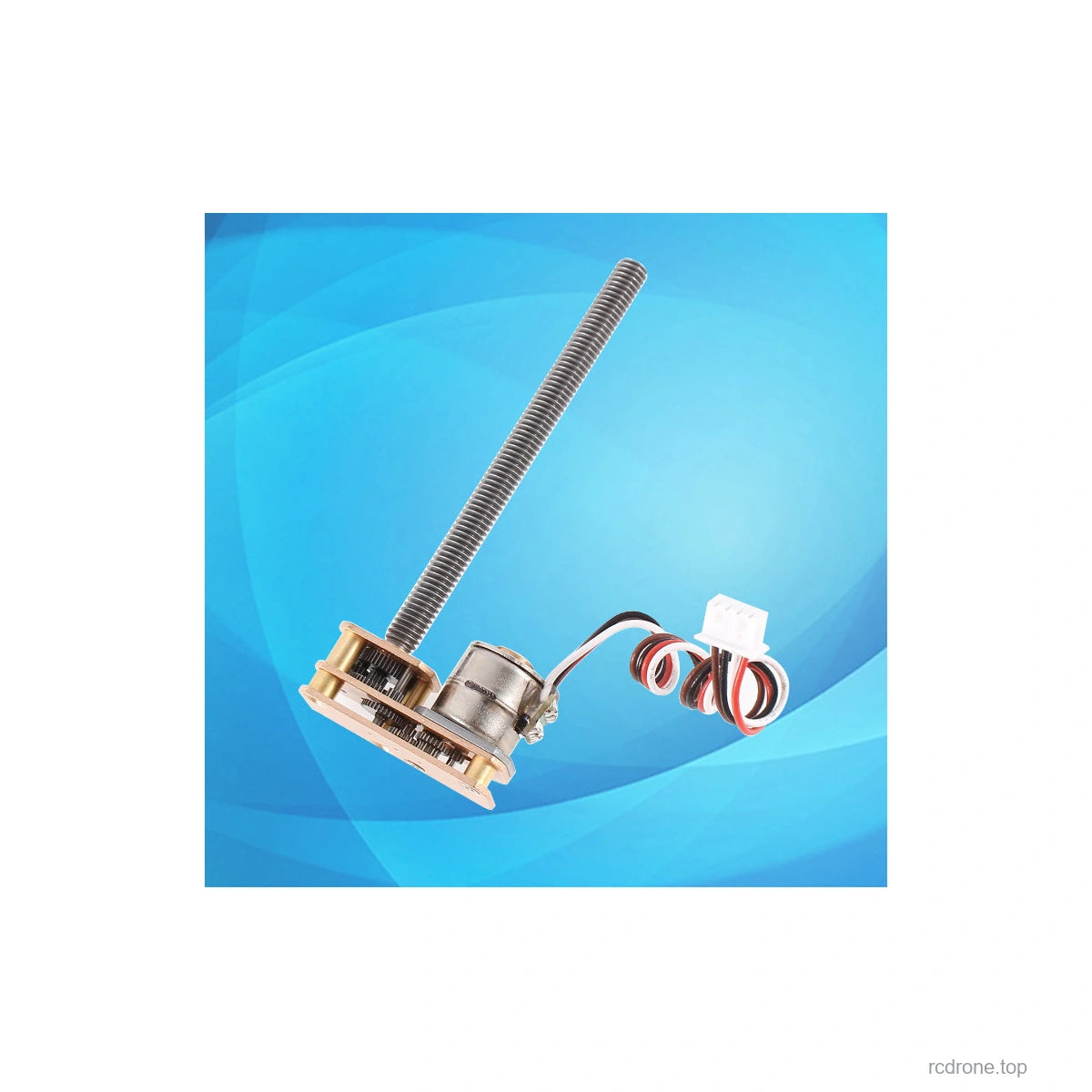

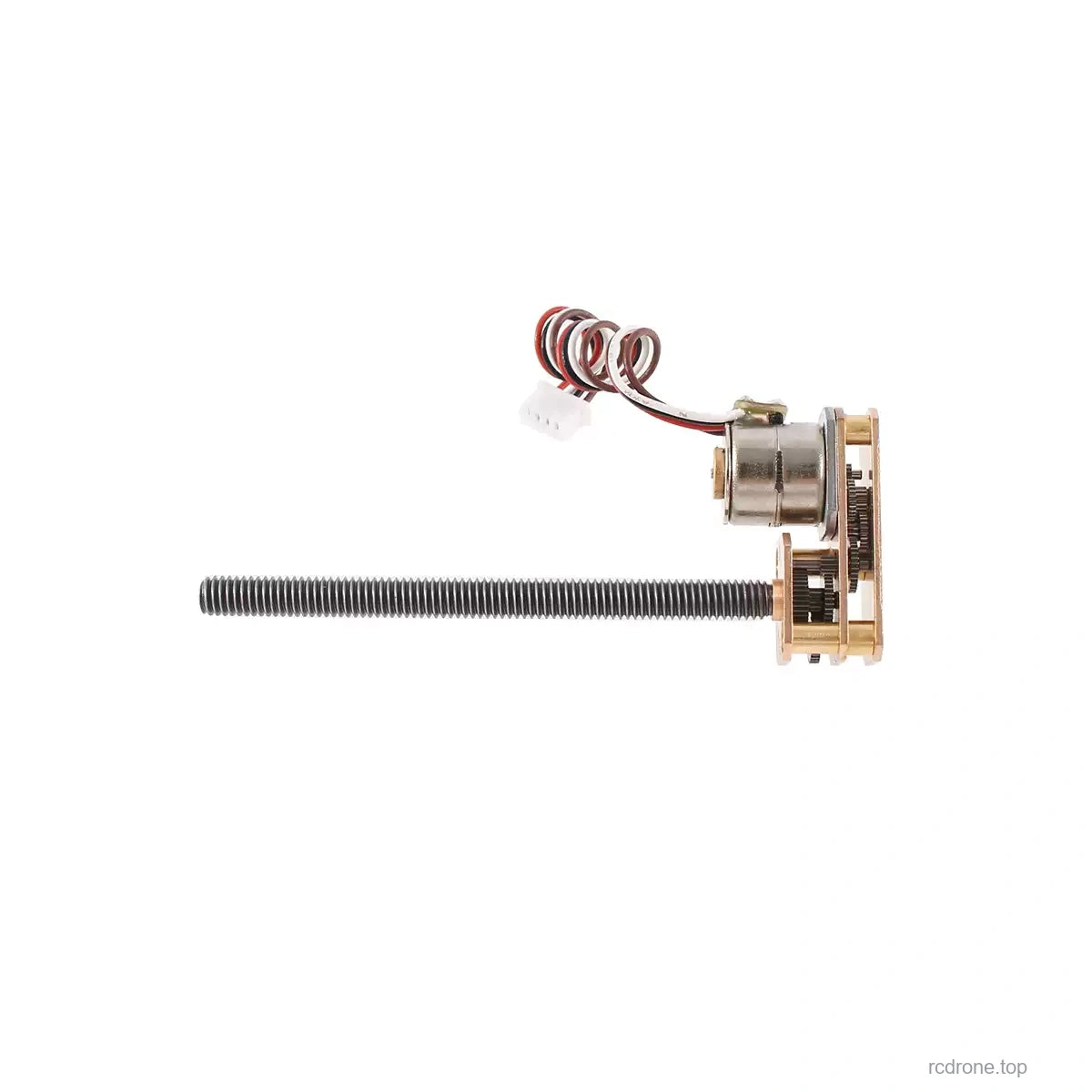

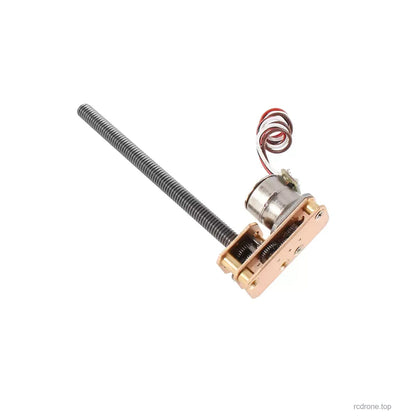

Den CHIHAI MOTOR CHF-GM1024-10BY-M4/55 är en miniatyr tvåfas växlad stegmotor med en öppen metallväxelram och en 55 mm M4×0,7 gängad utgångsaxel. Välj ett förhållande på 50:1–500:1 och den erforderliga motorn, flänsmutter eller drivrutinspaket för kompakta positionsmekanismer.
Paketguide

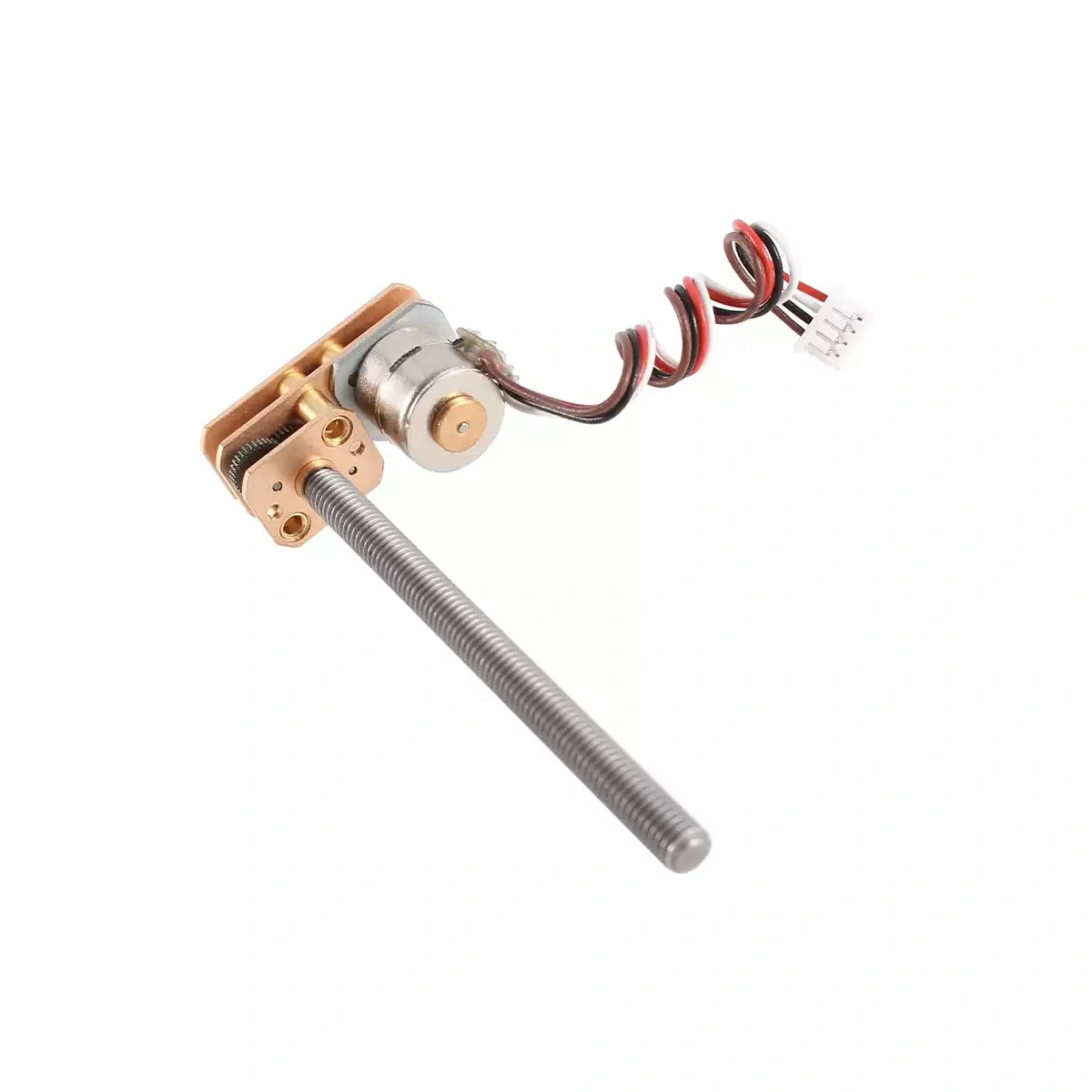

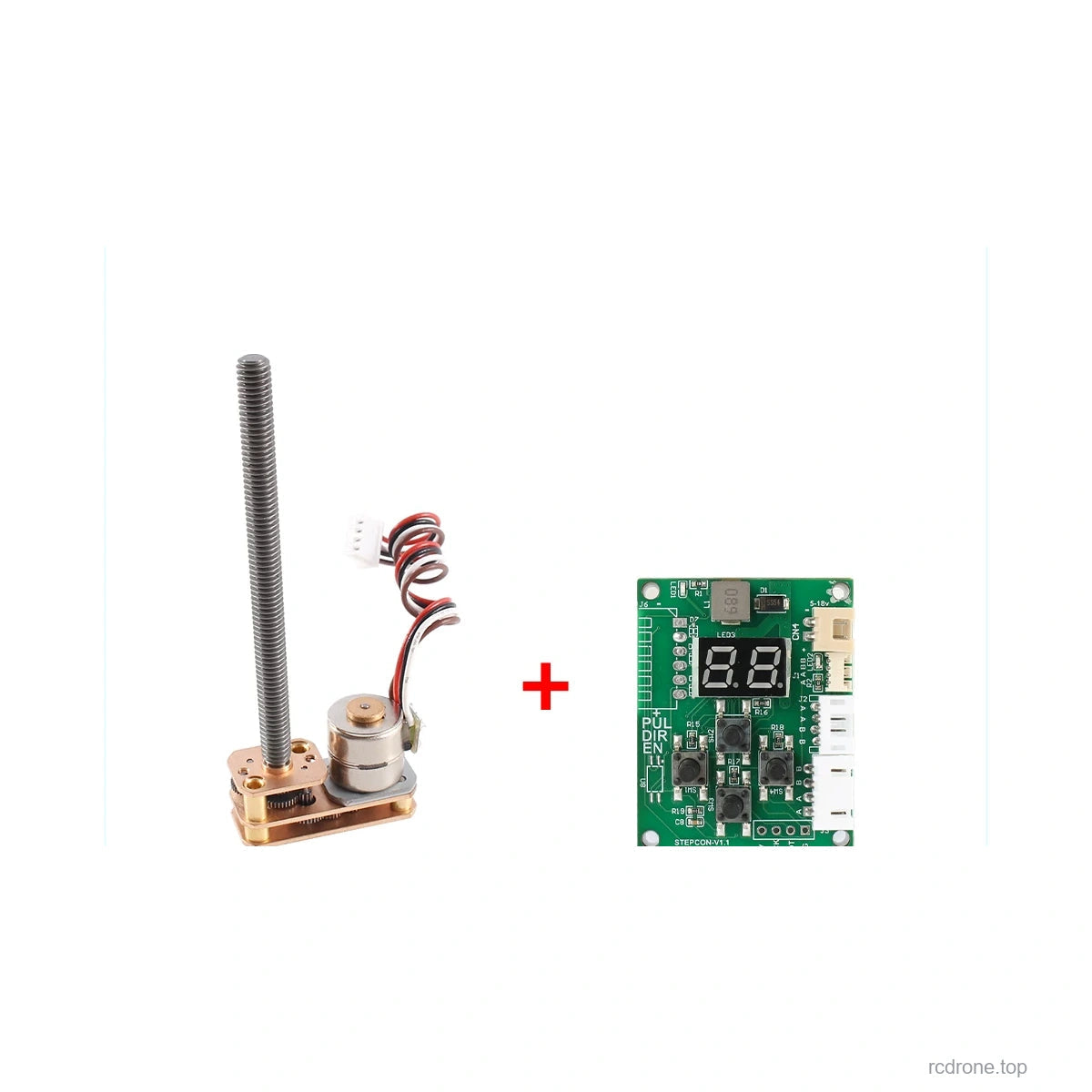

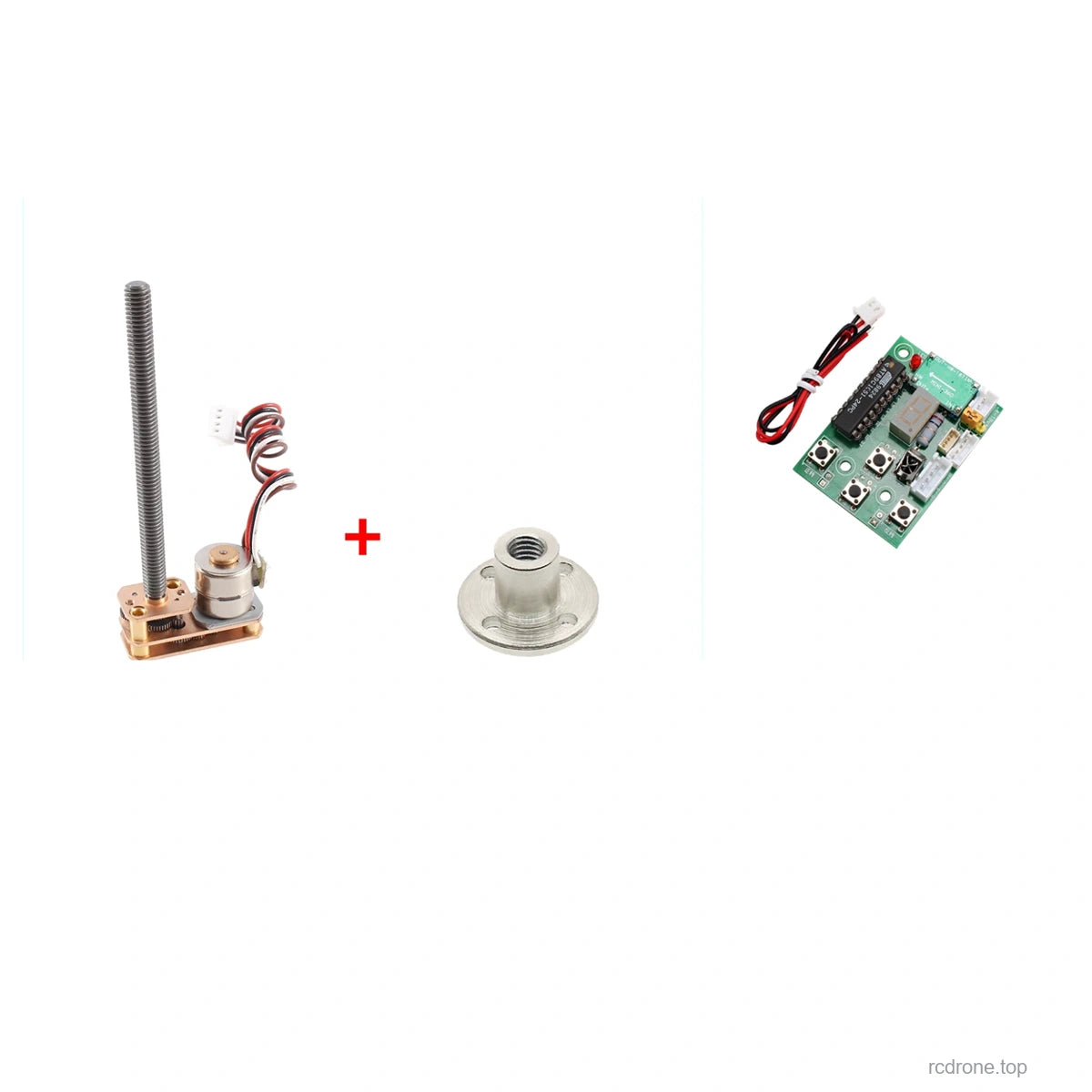

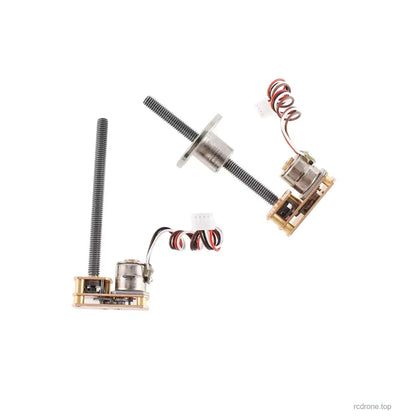

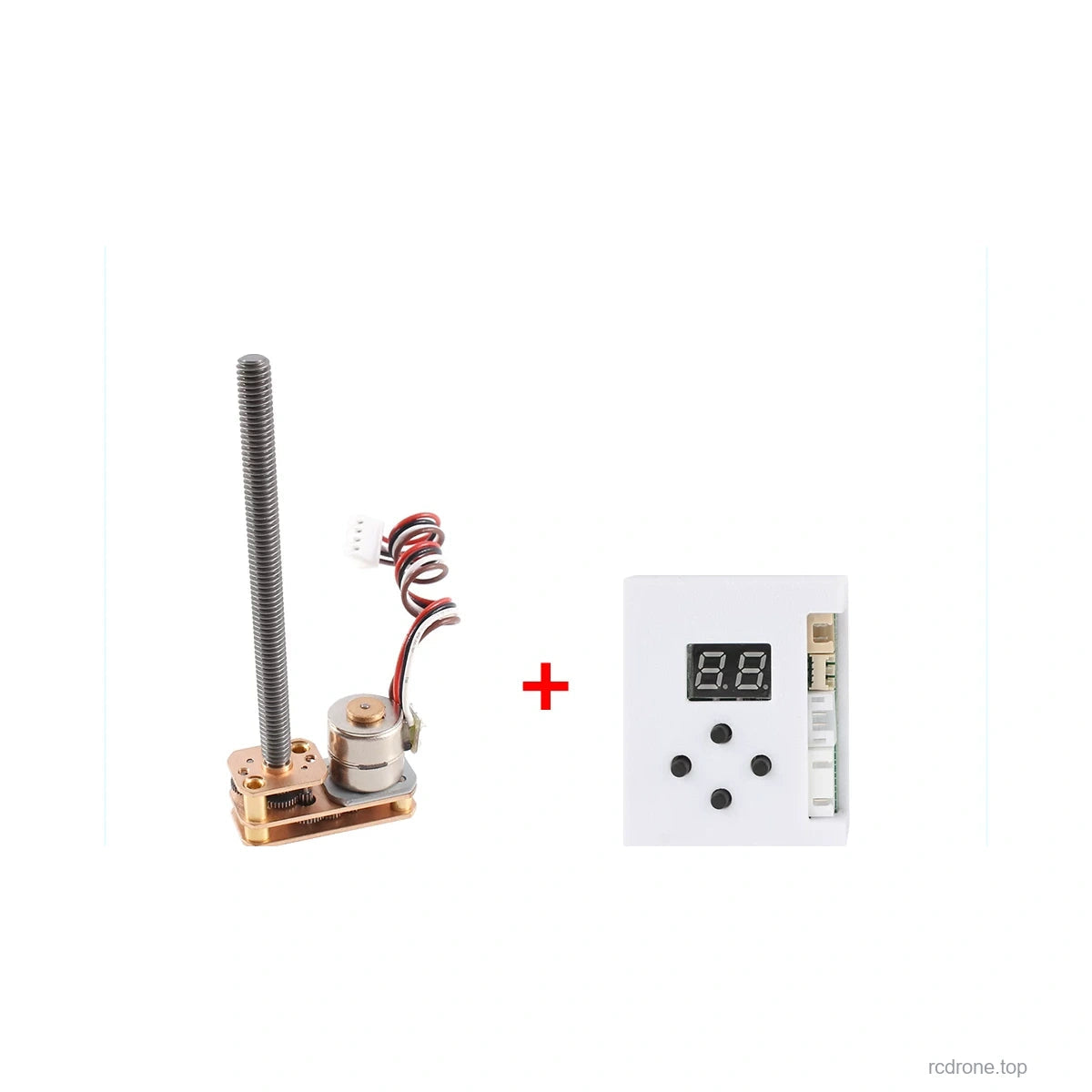

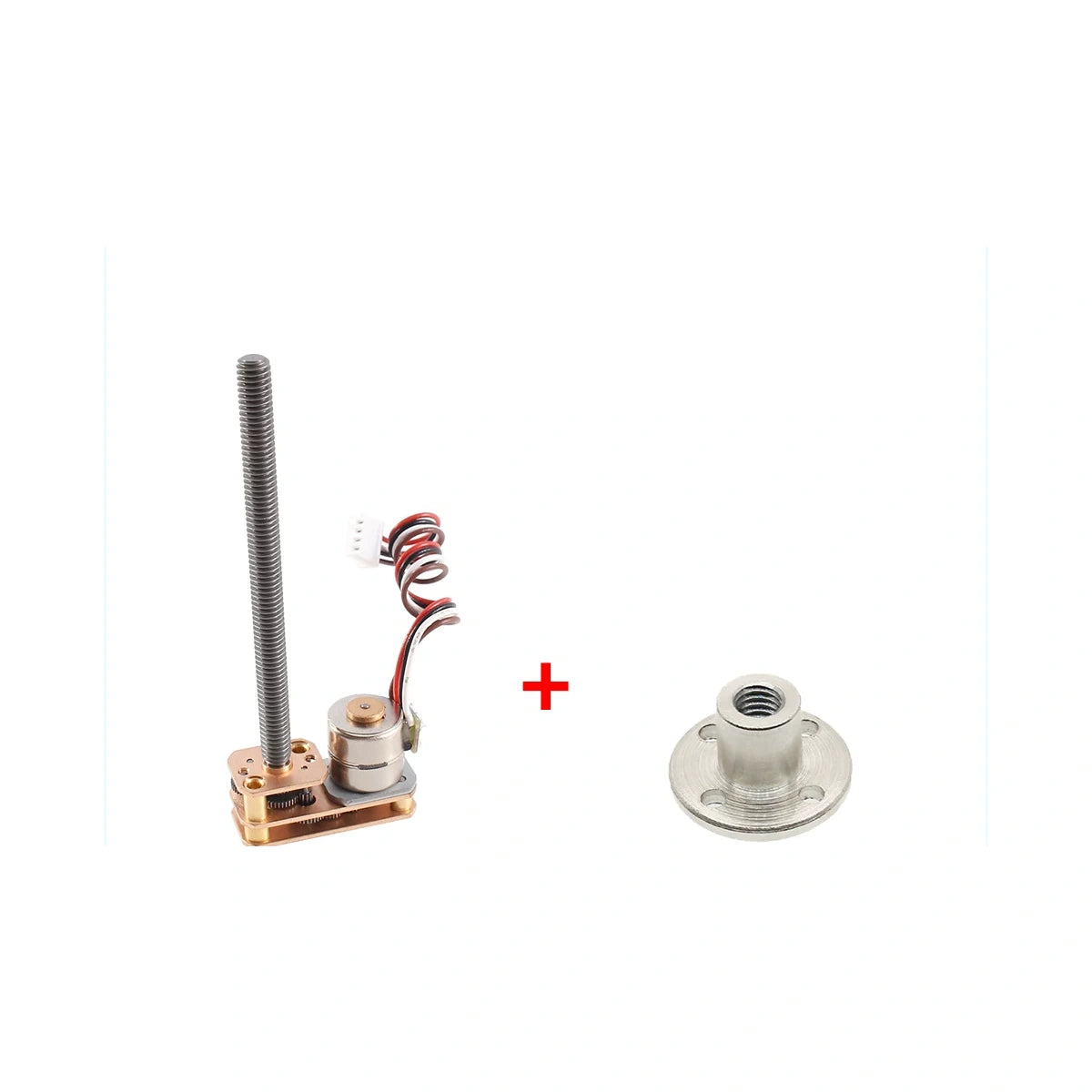

Motor Endast innehåller en gängad axelmotor. Motor + Flänsmutter lägger till en matchande flänsmutter. Motor + Drivrutinskort lägger till en bar stegmotor-drivrutin. Motor + Innesluten drivrutin inkluderar drivrutinen och dess hölje. Motor + Flänsmutter + Drivrutin lägger till flänsmuttern och den bara drivrutinen. En strömförsörjning, linjär guide och applikationsmekanism ingår inte.
Den gängade axeln roterar; linjär rörelse kräver en matchande mutter som är begränsad mot rotation och en lämplig guide. Flänsmuttern ingår endast i det valda mutterpaketet. Ingen axelbelastningsklassificering eller komplett linjär aktuator lovas.

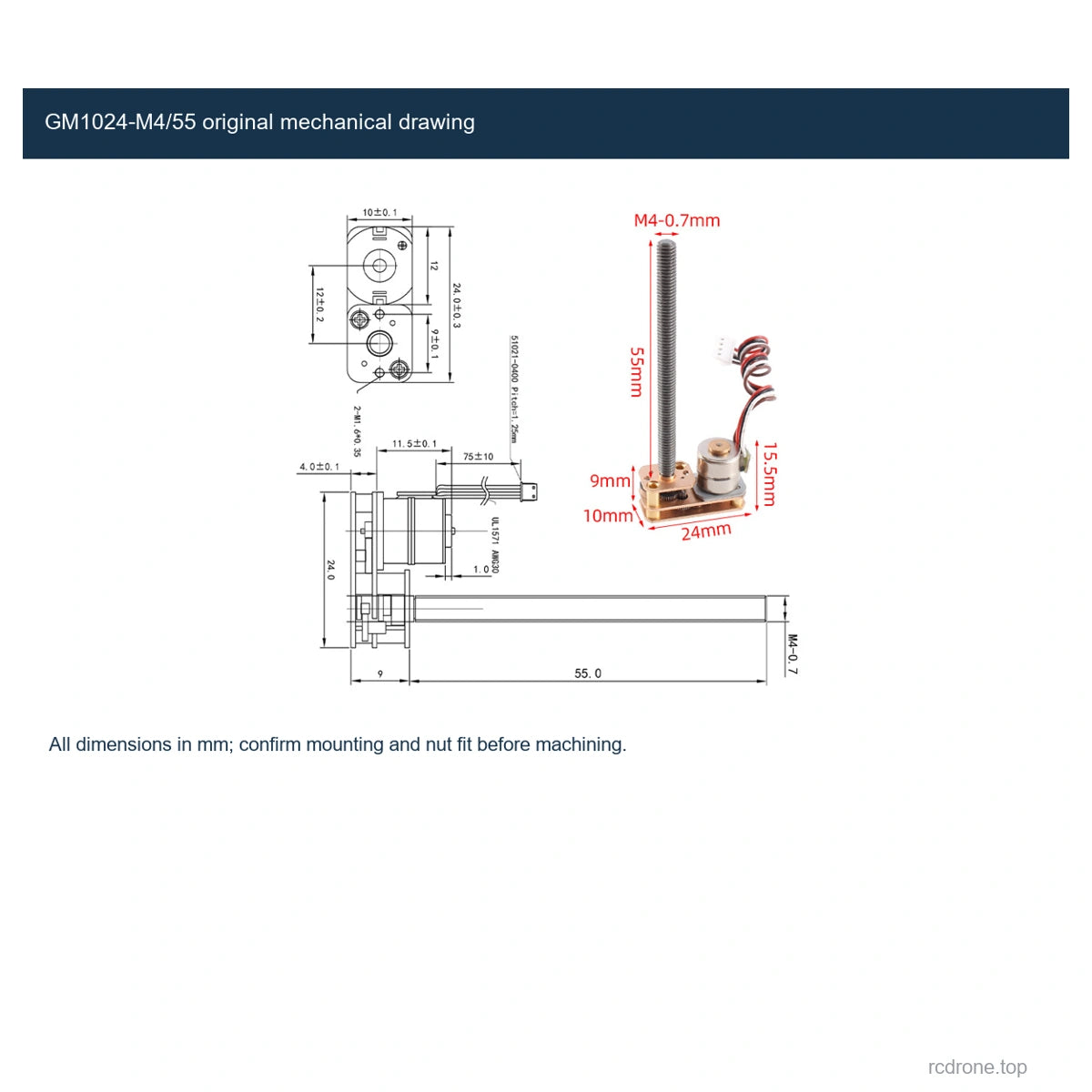

Mått och Konstruktion
| Parameter | Referens |
|---|---|
| Modell | CHF-GM1024-10BY-M4/55 |
| Motordiameter | 10mm |
| Gängad axel | M4×0.7,55mm projektion |
| Växelfram | 10±0.1mm bredd,24±0.3mm längd;9mm ram tjocklek referens |
| Monteringshöjd referens | 15.5mm vid motor, exklusive den långa gängade axeln |
| Montering | 2×M1.6×0.35 gängade hål;12±0.2mm avstånd referens |
| Ledning | 75±10mm;1.25mm-pitch4-pin kontakt; UL1571 AWG30 referens |
| Motor nettovikt | Ungefär15g |

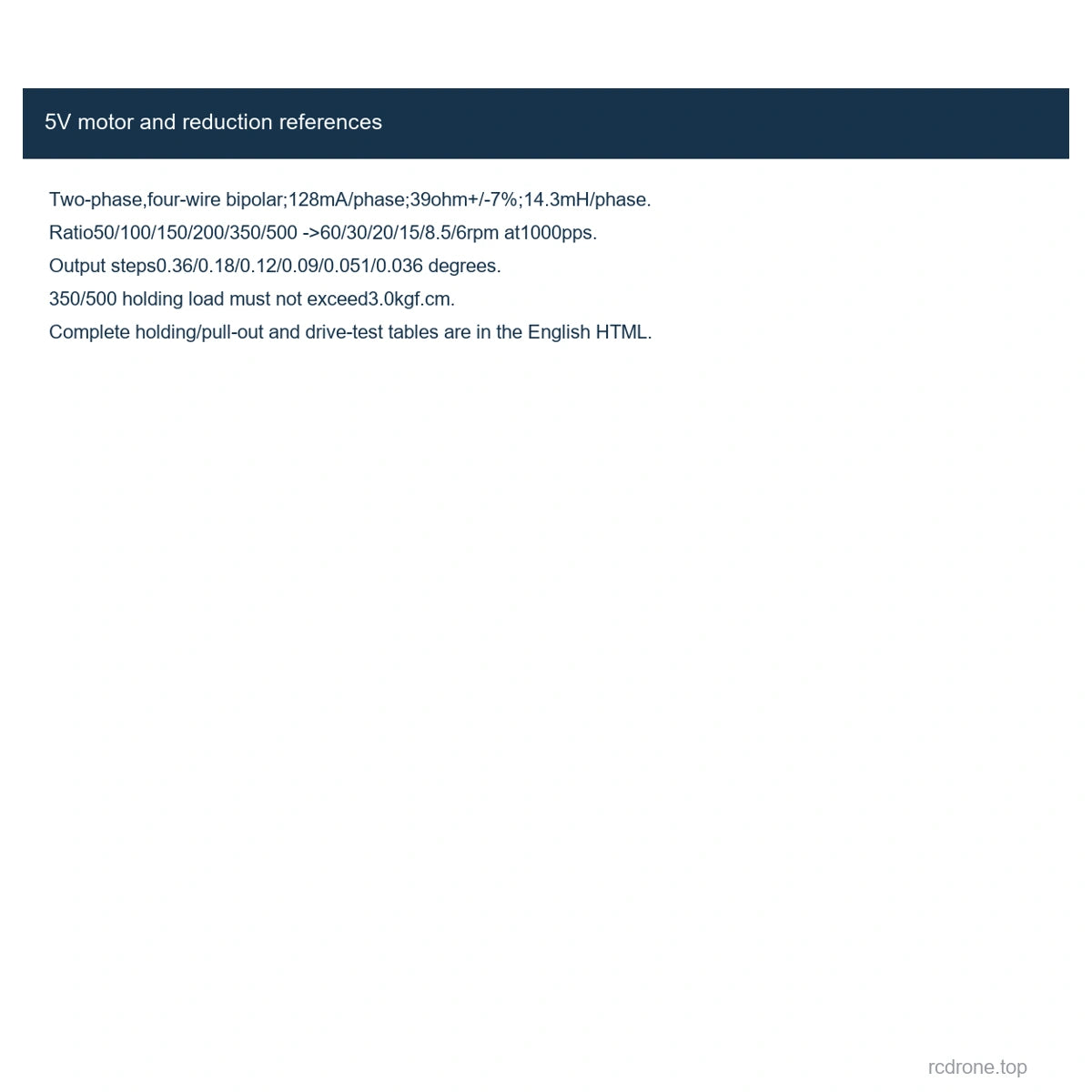

5V Motorprestanda Referens
Tvåfasig, fyrtrådig bipolär motor; 5V/L6219 drivrutinsreferens. Faskraft 128mA, fasmotstånd 39Ω±7%, fasinduktans 14.3mH. Hastigheten nedan är växellådans utgång vid 1000 ingångspulser per sekund.
| Förhållande | Utgångssteg | Utgång rpm vid 1000pps | Hållande kgf·cm | Utdragning kgf·cm |
|---|---|---|---|---|
| 50 | 0.36° | 60 | 0.60 | 0.18 |
| 100 | 0.18° | 30 | 1.10 | 0.30 |
| 150 | 0.12° | 20 | 1.60 | 0.45 |
| 200 | 0.09° | 15 | 2.00 | 0.60 |
| 350 | 0.051° | 8.5 | 3.0 max | 1.00 |
| 500 | 0.036° | 6 | 3.0 max | 1.50 |
För 350:1 och 500:1 är 3.0 kgf·cm den maximala tillåtna hållbelastningen, inte en garanterad minimi- eller kontinuerlig driftmoment. Undvik överbelastning och stillastående drift. Start-/responsfrekvensreferenser är>1200pps/>900pps; validera den faktiska drivrutinen, lasten och accelerationsprofilen.
Driv-Test Driftreferenser
Följande fullstegstester gäller för motoringången före reduktion med 39Ω lindningar och en icke-strömbegränsande testarrangemang. Dela motorvarv per minut med den faktiska förhållandet för utgångsvarv per minut.De ersätter inte 5V-vindningsreferensen eller etablerar ett obegränsat kontinuerligt strömförsörjningsområde. Högre pulsfrekvens minskar tillgängligt utgångsmoment.
| Testspänning | Övre Hz | Motorvarv | Ström A | Lägre Hz | Motorvarv | Ström A | Hållning 0Hz A |
|---|---|---|---|---|---|---|---|
| 6V | 1400 | 4200 | ≤0.12 | 800 | 2400 | ≤0.18 | ≤0.30 |
| 5V | 1300 | 3900 | ≤0.085 | 700 | 2100 | ≤0.155 | ≤0.25 |
| 3.7V | 800 | 2400 | ≤0.085 | 500 | 1500 | ≤0.125 | ≤0.19 |
Vindkoppling och valfri drivrutin

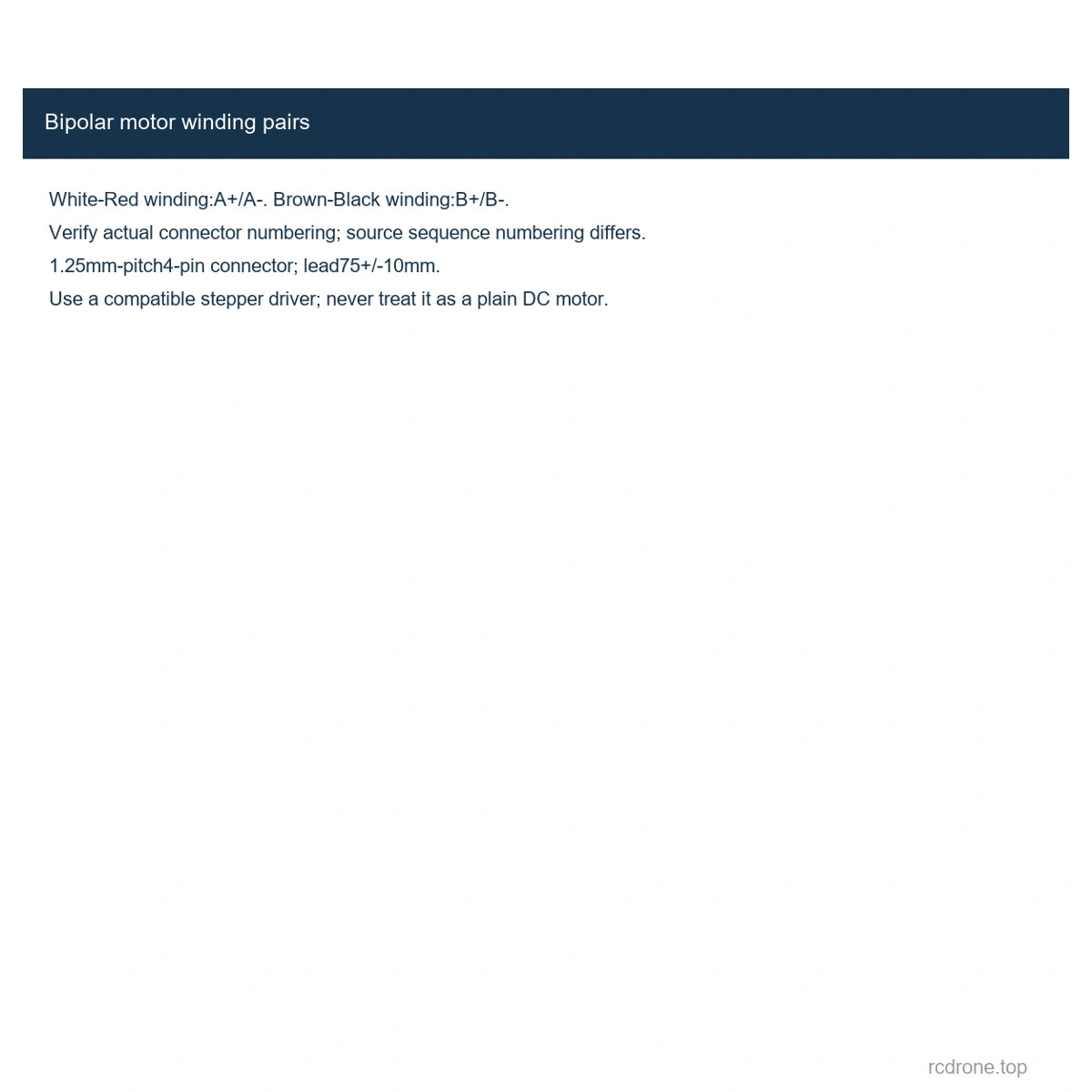

Använd en kompatibel bipolär tvåfas stegmotor drivrutin. Vindpar är Vit–Röd och Brun–Svart. Vit=A+,Röd=A−,Brun=B+,Svart=B− i den illustrerade kopplingsreferensen. Kontaktstiftens numrering måste verifieras på den faktiska monteringen; dra inte slutsatser enbart utifrån ledningsordningen. Tillämpa inte DC över godtyckliga kontaktstift.

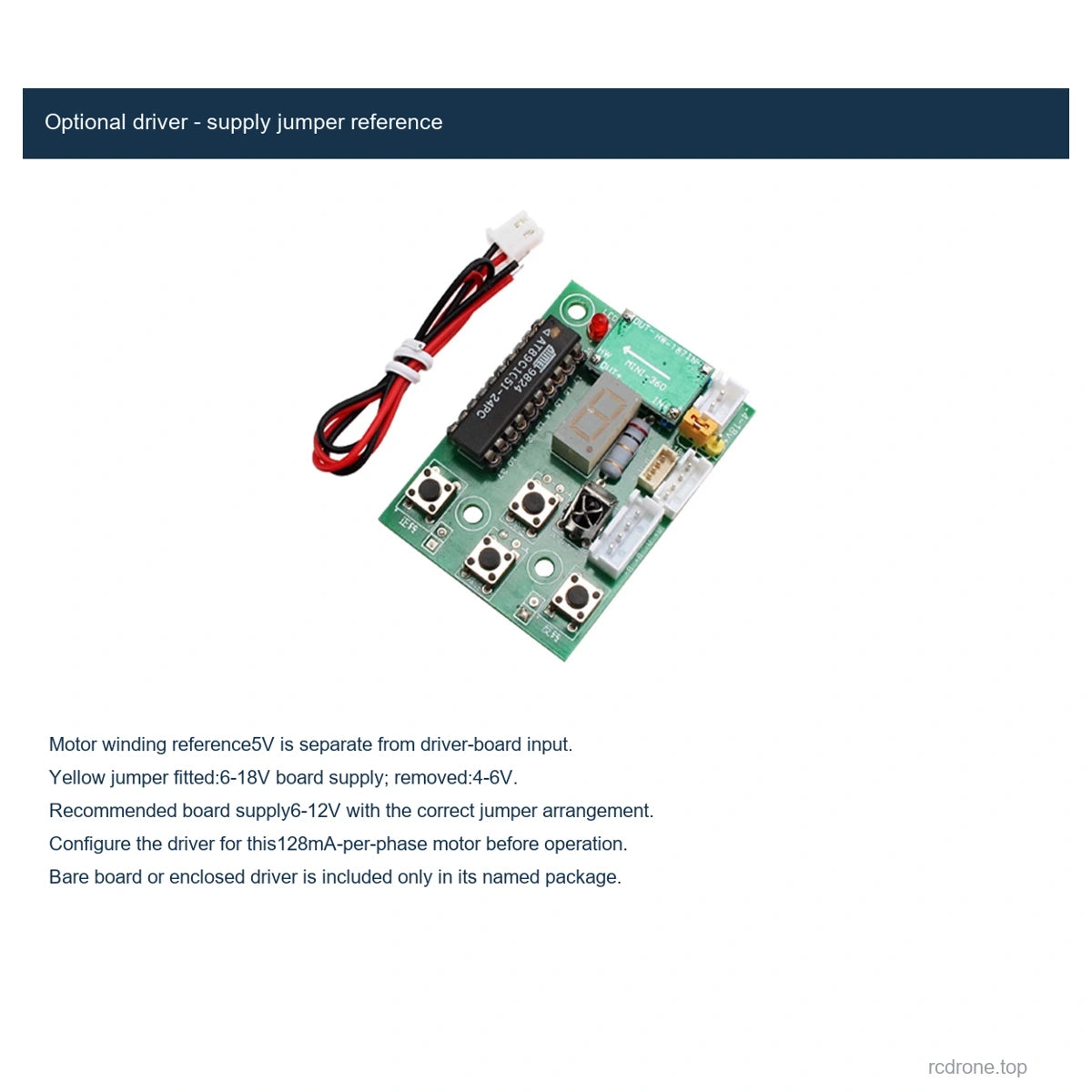

Den valfria drivrutinen har ett annat strömförsörjningsområde än motorvindningen: gul jumper installerad, 6–18V kortingång; jumper borttagen, 4–6V. Rekommenderad kortingång är 6–12V i den motsvarande jumperarrangemanget. Konfigurera drivrutinen för motorn och bekräfta de medföljande instruktionerna för kortet innan du strömförsörjer. Anslut inte drivrutinens ingångsspänning direkt till 5V motorvindningen som om det vore en vanlig DC-motor.
Koppla bort strömmen innan du ändrar ledningar eller hoppar över. Håll växlar och den roterande gängade axeln skyddade. Undvik tvingad bakdrivning, överbelastning och kontinuerlig stillastående drift.
Tillämpningar
Den lilla ramen, växlade utgångssteg och gängade axeln passar för miniatyrpositionsmekanismer, kameraföljande projekt, kompakta robotmekanismer och små instrumentprototyper. Den faktiska noggrannheten beror på backlash, mutter/guide-arrangemanget och styrenheten; ingen encoderåterkoppling ingår.
Vad som ingår
En vald förhållande M4 gängad axelmotor plus endast flänsmuttern, bar förare eller innesluten förare som anges i det valda paketet. Andra illustrerade motorer och tillämpningsutrustning ingår inte.
