DFRobot Gravity Analoga EC-sensorer DFR0300 (K=1) & DFR0300-H (K=10) för Arduino/Raspberry Pi, ledningsförmåteskit för söt- och saltvatten

Översikt

Kombinera DFRobot DFR0300 (K=1) och DFR0300-H (K=10) till en EC (elektrisk ledningsförmåga) serie som täcker sötvatten/näringslösningar genom högsalinitets havsvatten/saltlösning. Båda korten stöder 3.0–5.0 V ingång, BNC-prober + PH2.0-3Pin signal, AC-excitation (minskar polarisation för stabila avläsningar och längre livslängd på prober), och plug-and-play användning med Arduino/Raspberry Pi.

• DFR0300 använder tvåpunktskalibrering (1413 µS/cm & 12.88 mS/cm), rekommenderat intervall 1–15 mS/cm (stöder 0–20 mS/cm).

• DFR0300-H använder enpunktskalibrering för 10–100 mS/cm hög-EC vätskor (havsvatten, koncentrerad saltlösning).
  En temperaturkompensationsalgoritm finns tillgänglig i biblioteken; för bästa noggrannhet, lägg till en DS18B20 vattentät temperatursensor för automatisk kompensation.

Tillämpningar: hydroponik/aquaponik, sötvattens &och marina akvarier, akvakultur, miljö &och avloppsövervakning, DIY multiparameter vattenkvalitetsmätare.

Modellval

• DFR0300 (K=1): låg–medel EC (sötvatten, näringslösning); stöder 0–20 mS/cm; rekommenderad 1–15 mS/cm.

• DFR0300-H (K=10): hög EC (saltvatten, saltlösning, högsalinitetsavloppsvatten); 10–100 mS/cm.
  Tips: För bred täckning, använd både K=1 och K=10 sonder med programvaruvalbara kalibreringsprofiler.

  html

Nyckelfunktioner (Båda modeller)

• Plug &och spela: Gravitionskontakt + BNC-prob; ingen lödning

• AC-excitation + hårdvarufiltrering: lägre polarisation/jitter, mer stabila avläsningar

• Bred strömförsörjning: 3.0–5.0 V; kompatibel med 5 V &och 3.3 V MCU:er

• Kalibrering: automatisk igenkänning av standardlösningar

  • DFR0300: tvåpunkts (1413 µS/cm, 12. 88 mS/cm)

  • DFR0300-H: enpunkts

• Temperaturkompensationsalgoritm i bibliotek (rekommenderar DS18B20 för automatisk komp)

• Enhetlig kortstorlek och kontakter för enkel mekanisk integration

Specifikationer

DFR0300 (K=1, laboratoriekvalitet)

DFR0300-H (K=10, Laboratoriekvalitet)

*Laboratoriekvalitetsprober är inte avsedda för långvarig nedsänkning; kontinuerlig blötläggning förkortar livslängden.

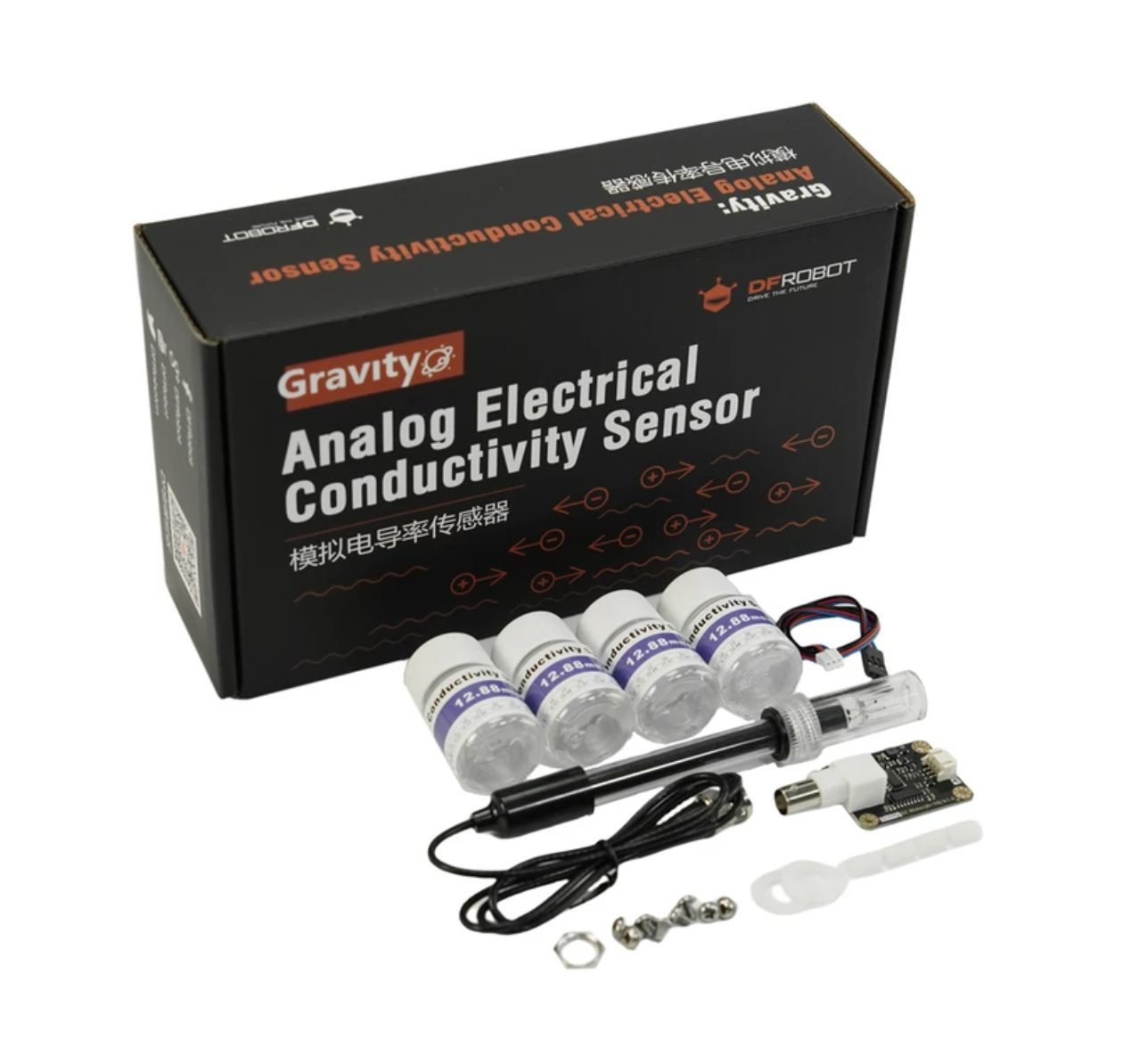

Vad som ingår i lådan

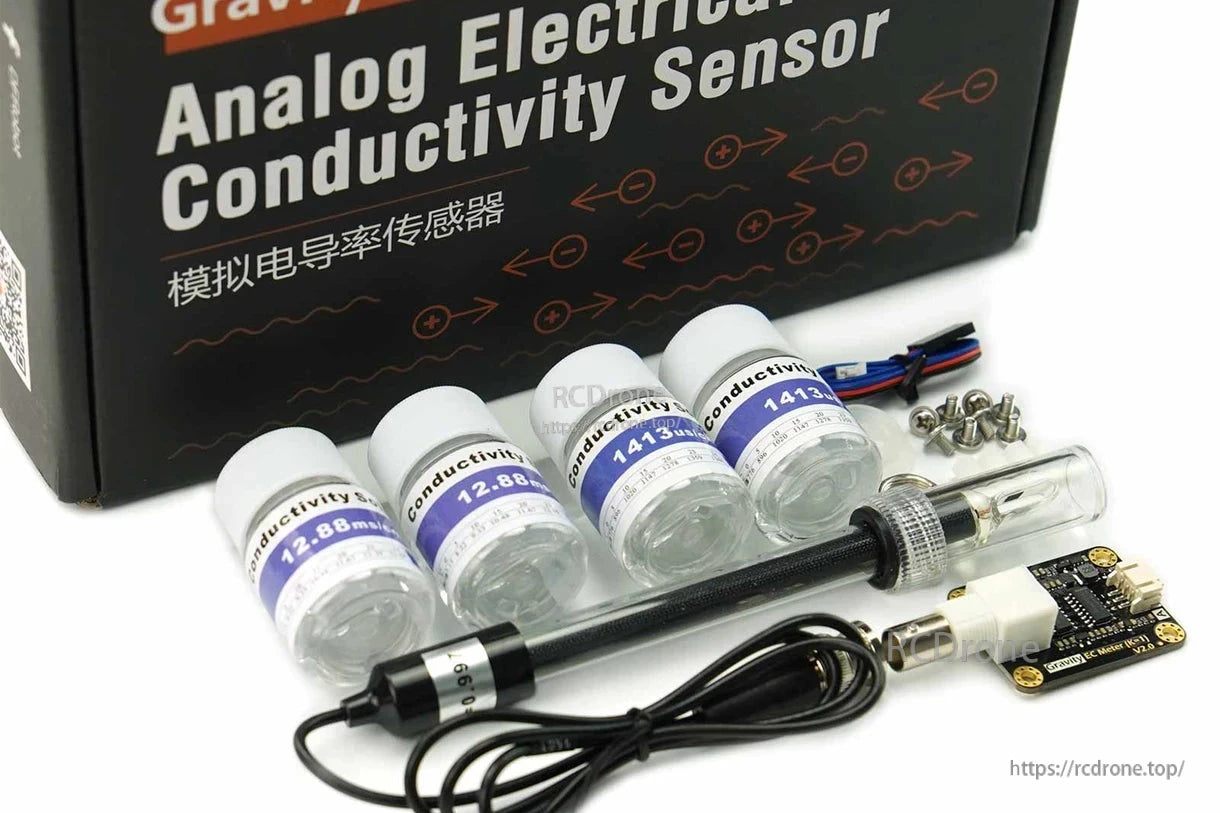

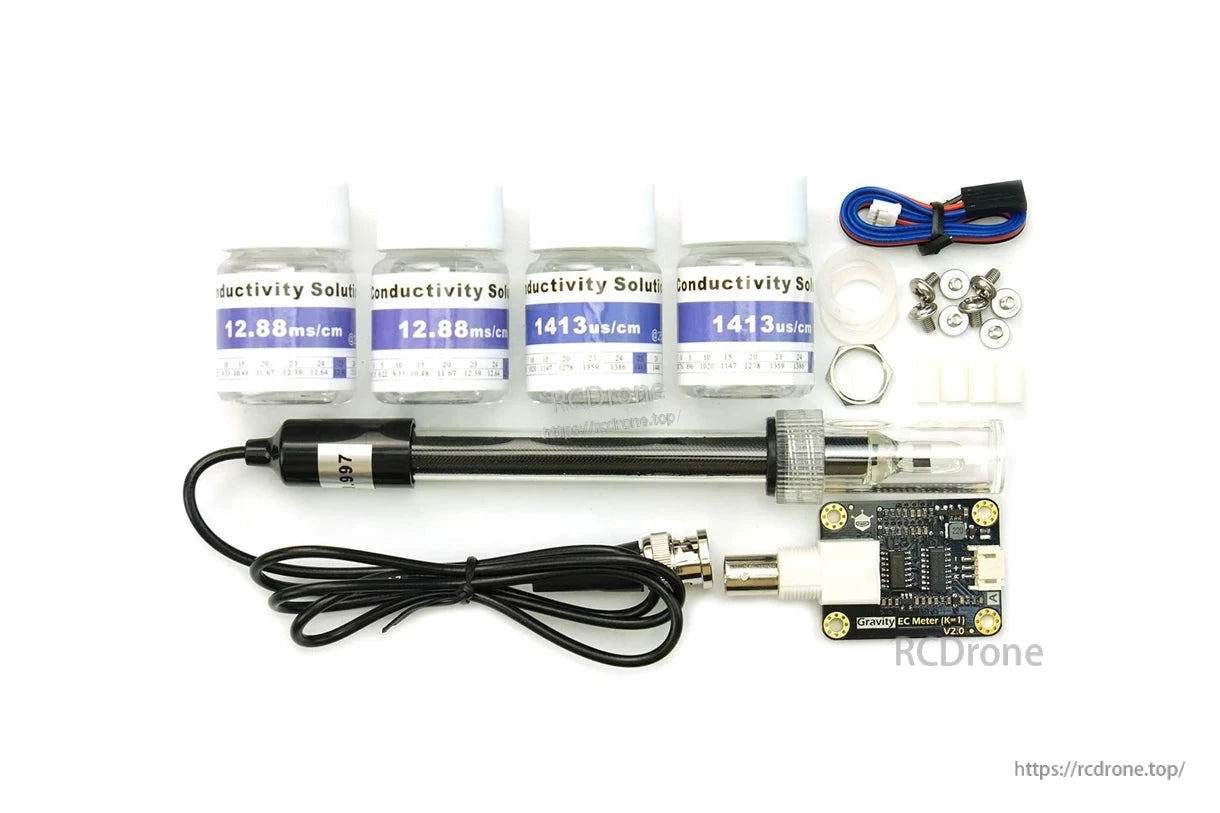

DFR0300 (K=1)

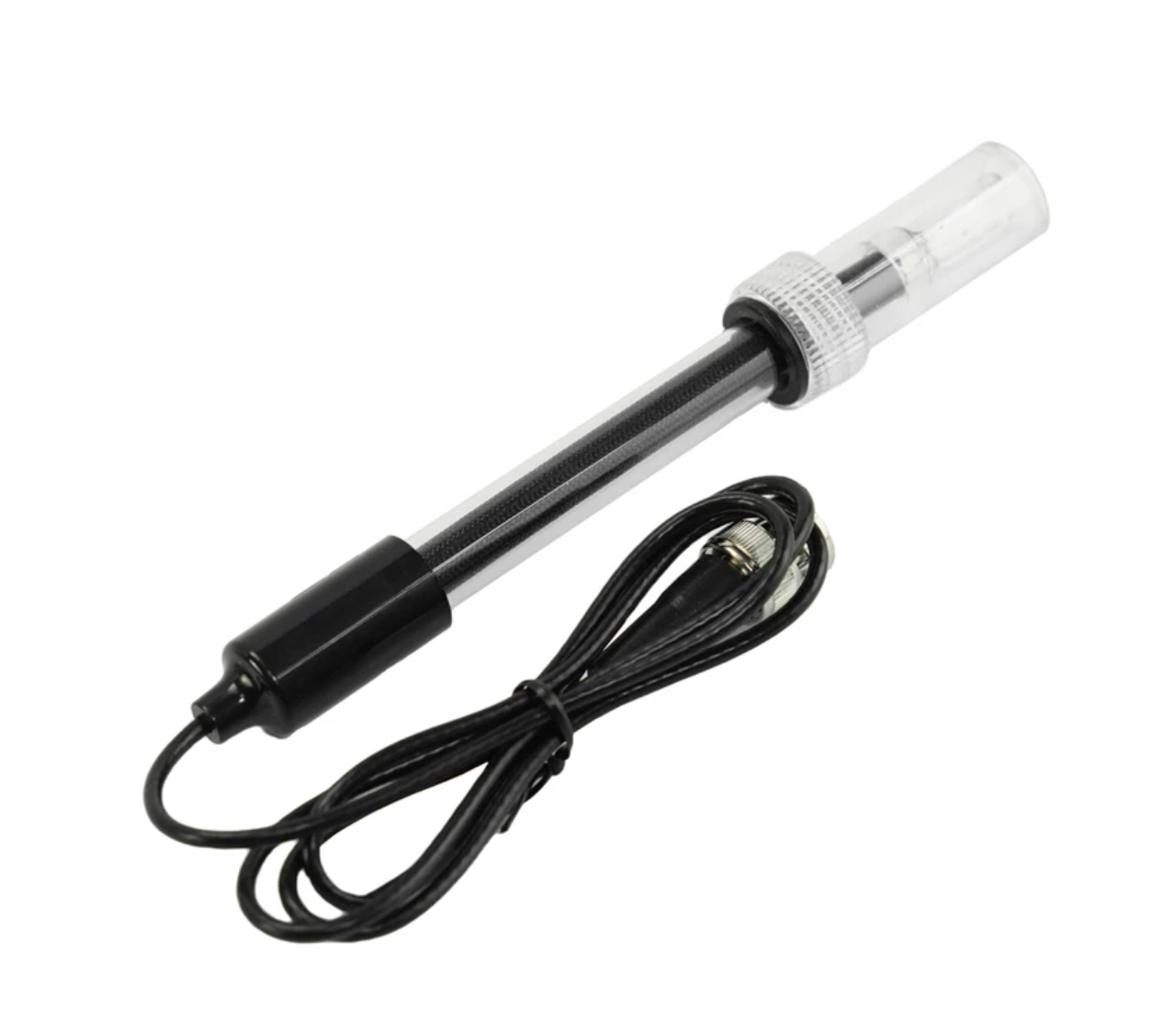

• EC-prob (K=1, laboratoriekvalitet) ×1

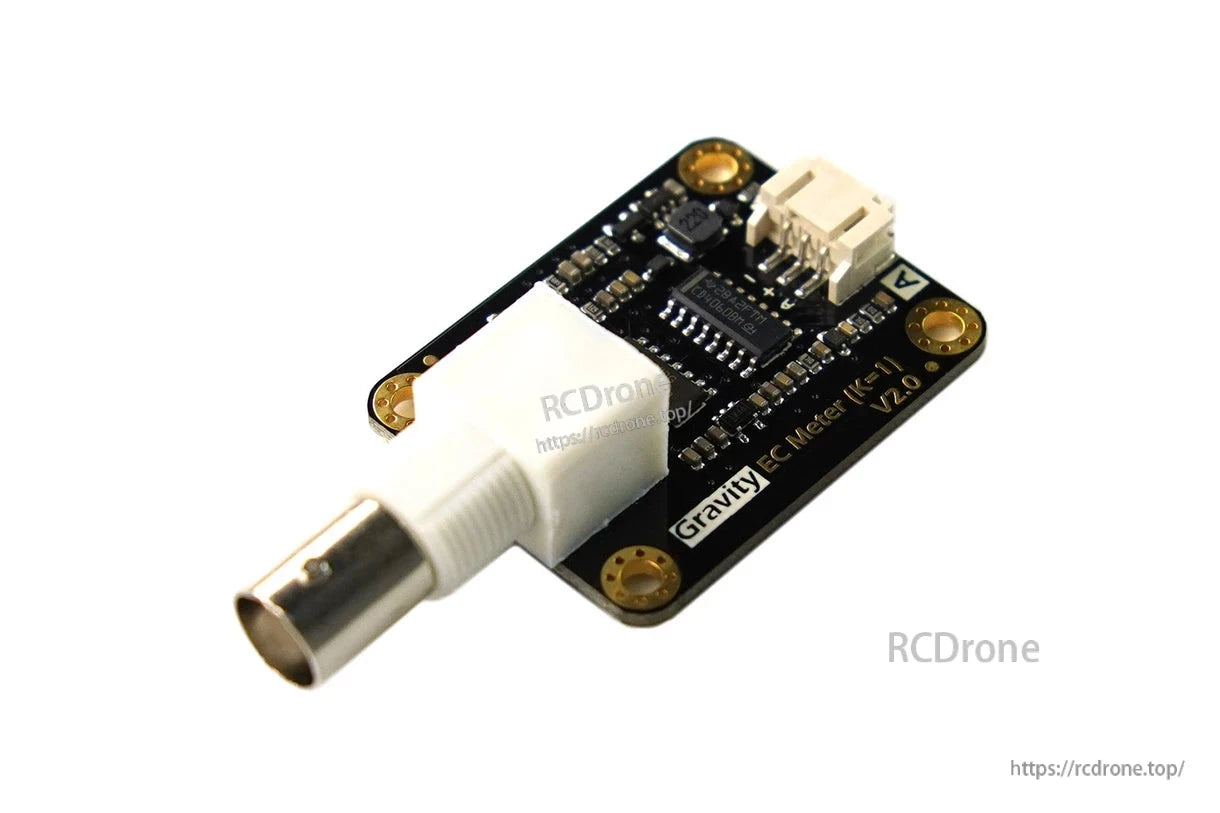

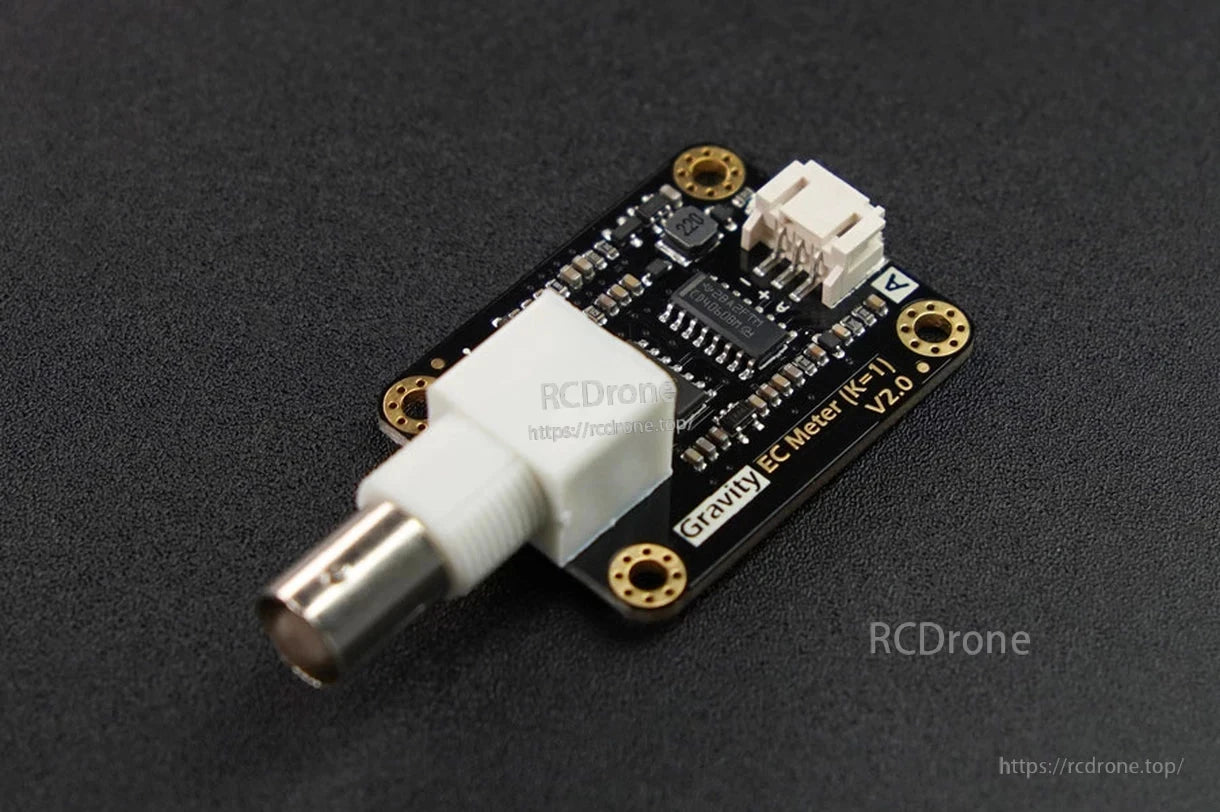

• Signalomvandlingskort V2 ×1

• Standardlösningar: 1413 µS/cm ×2, 12. 88 mS/cm ×2

• Tyngdkraftsanalog sensor kabel ×1

• Vattentäta packningar ×2; BNC skruvkåpa ×1

• M3×10 nylonpelare ×4; M3×5 skruvar ×8

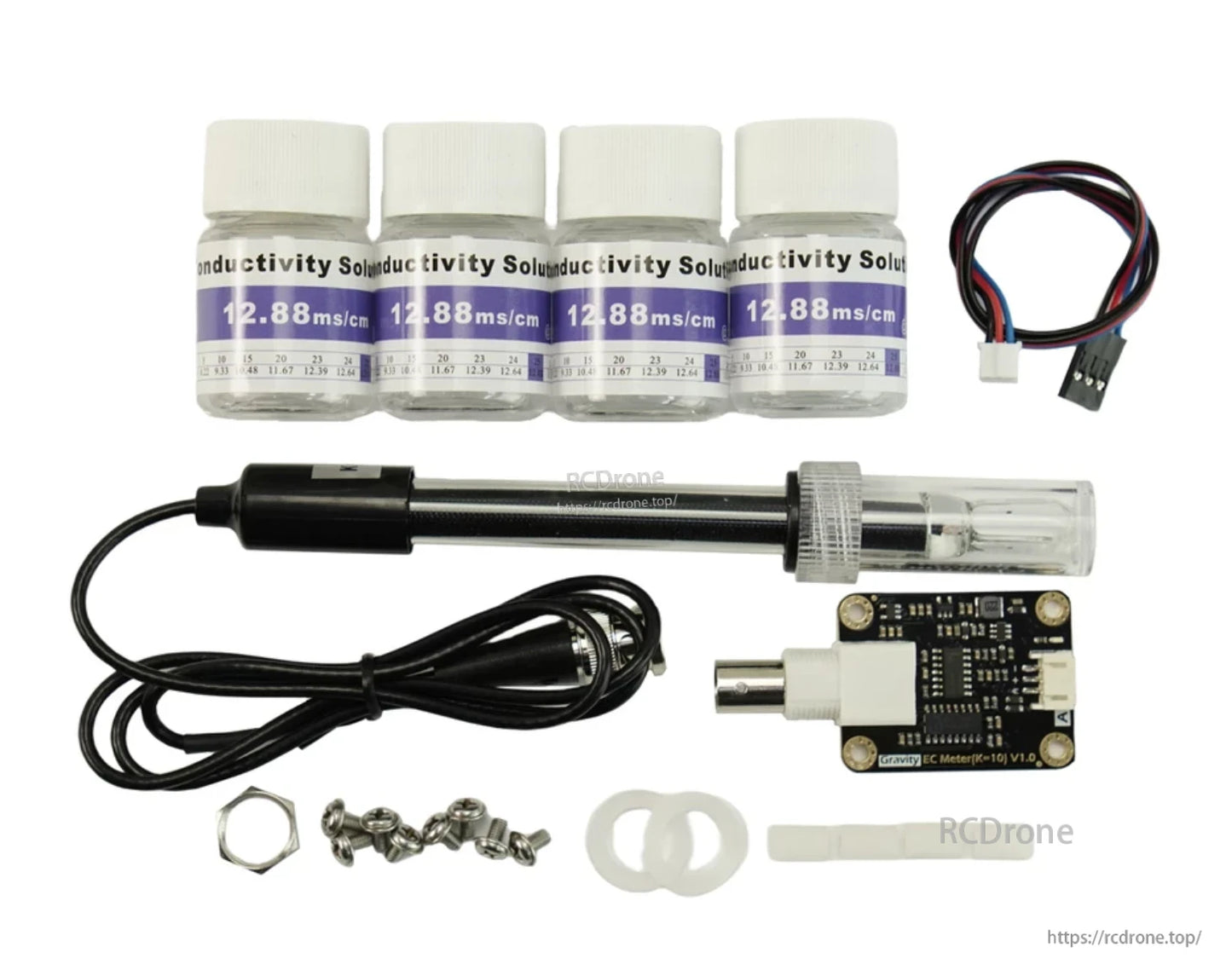

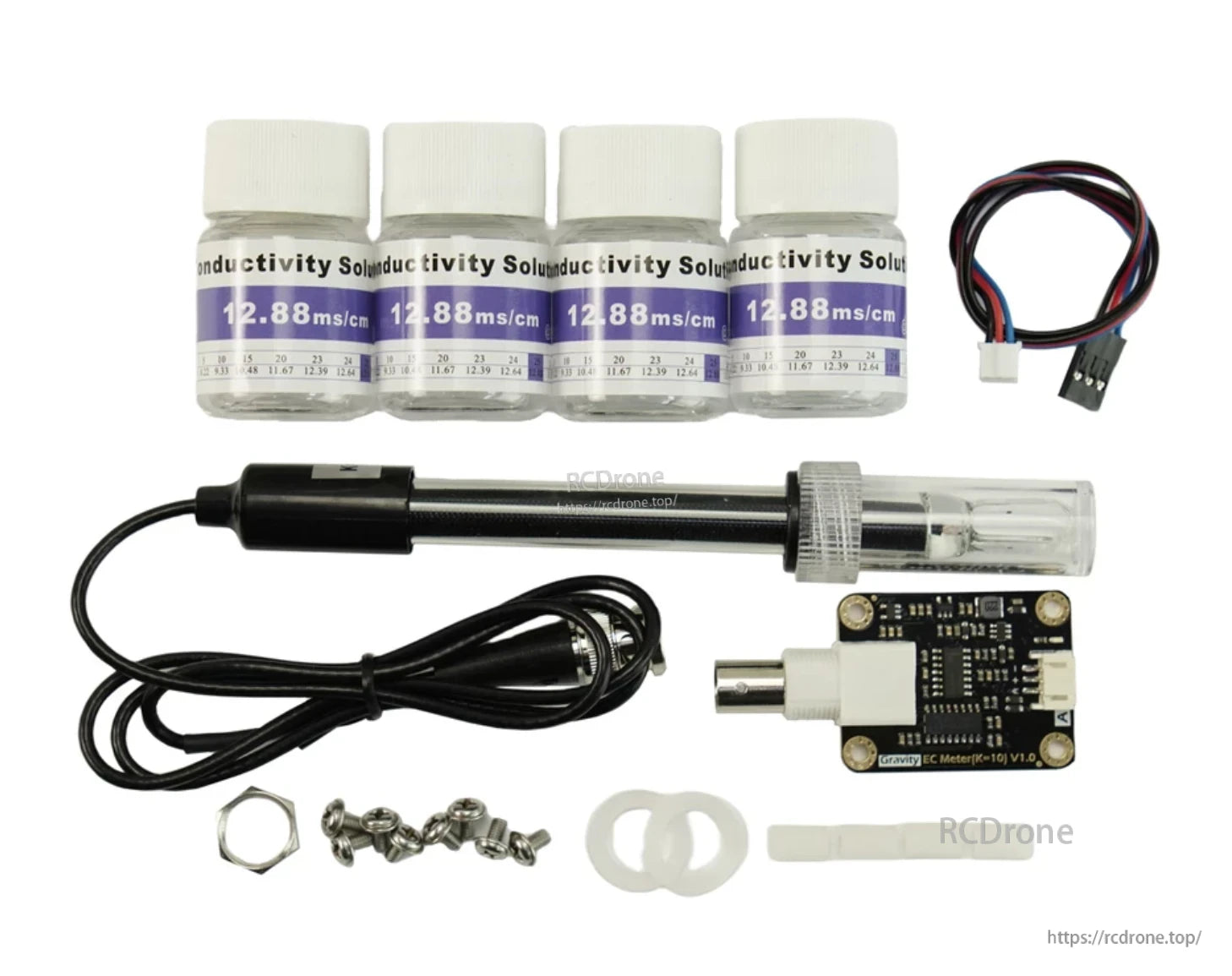

DFR0300-H (K=10)

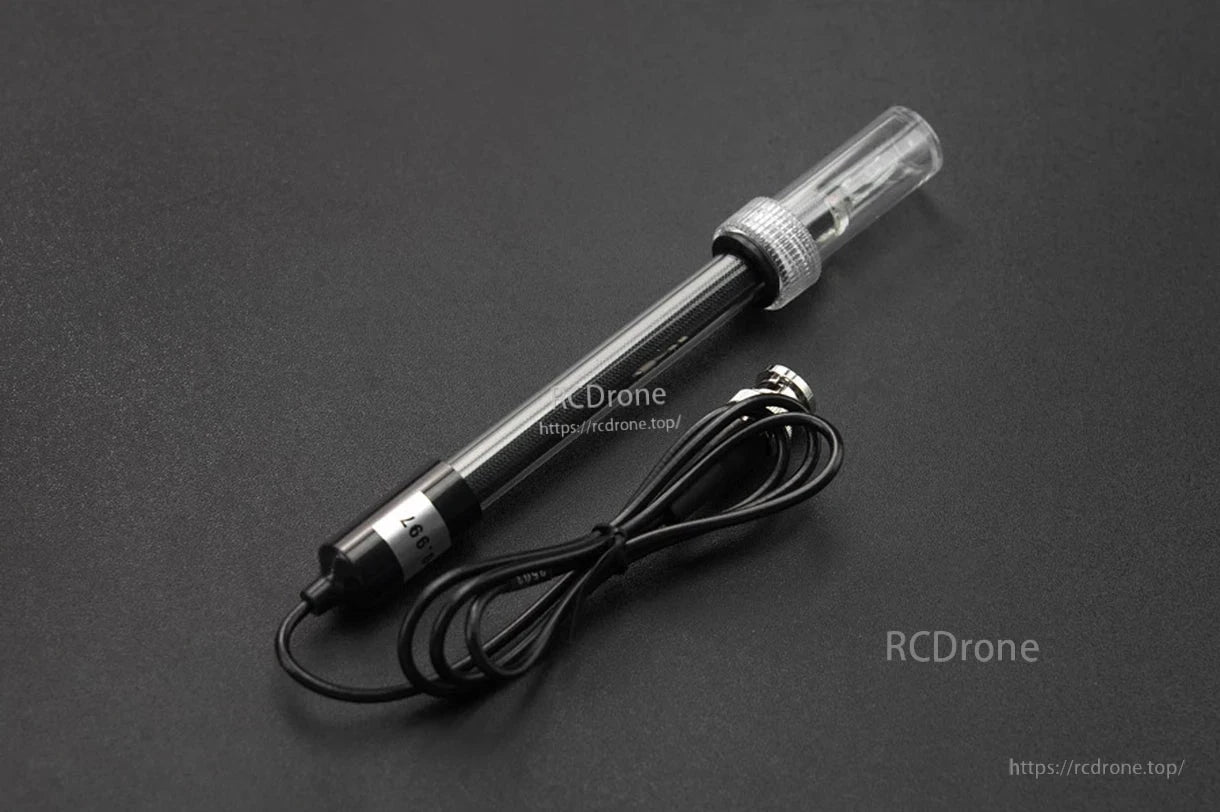

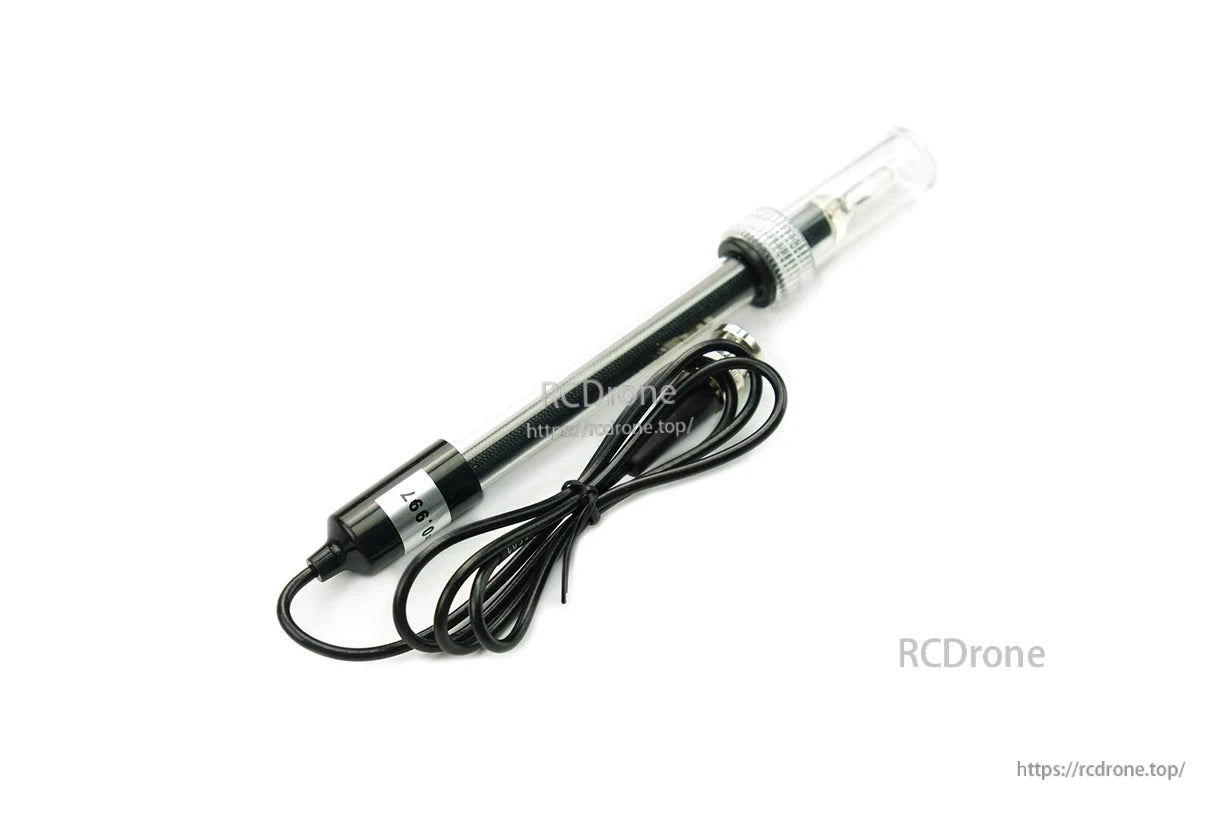

• EC-probe (K=10, laboratoriekvalitet) ×1

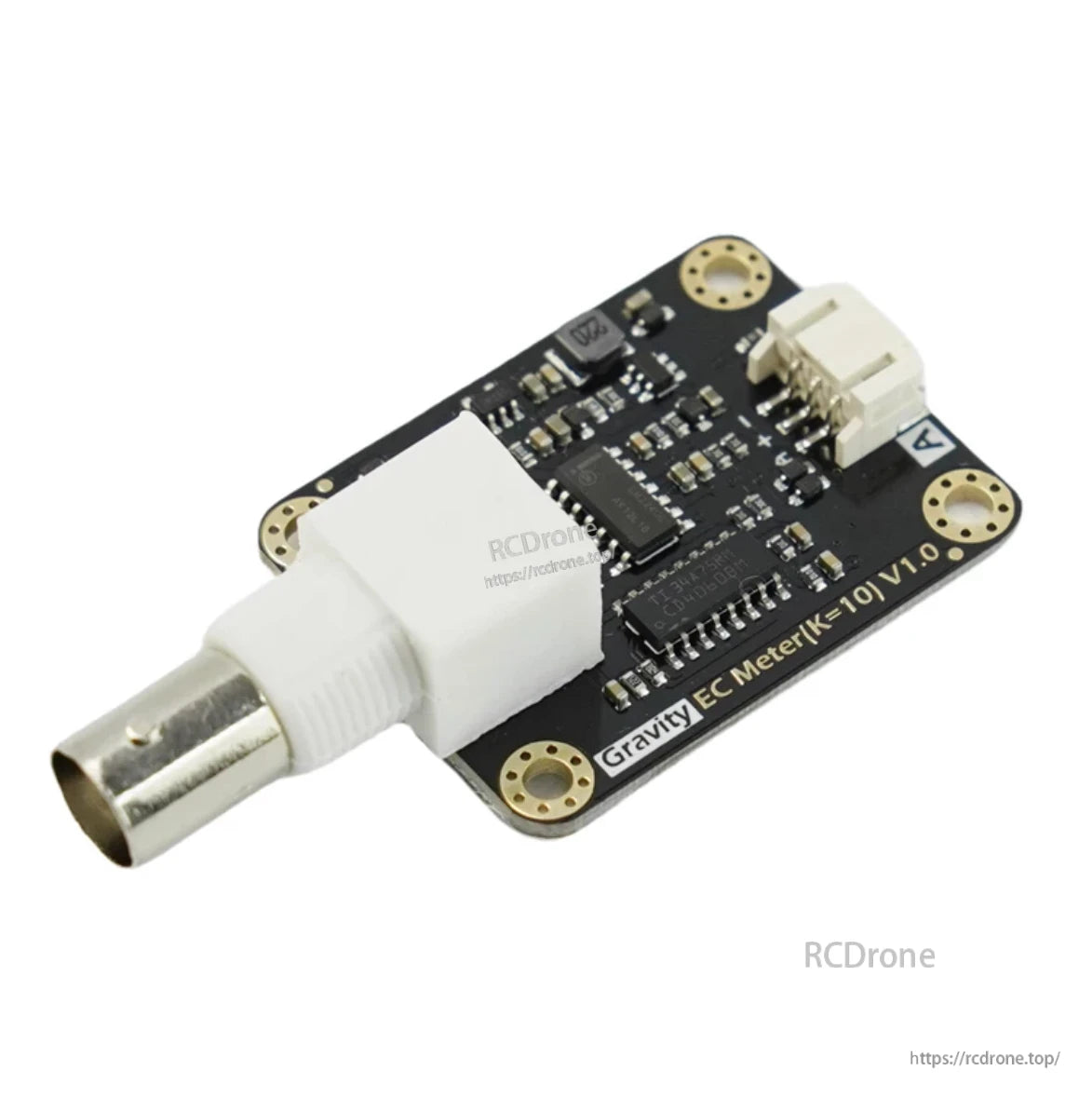

• Signalomvandlingskort ×1

• Standardlösning: 12.88 mS/cm ×4

• Tyngdkraftsanalog sensor kabel ×1

• Vattentäta packningar ×2; BNC skruvkåpa ×1

• M3×10 nylonpelare ×4; M3×5 skruvar ×8

Användning & Skötsel

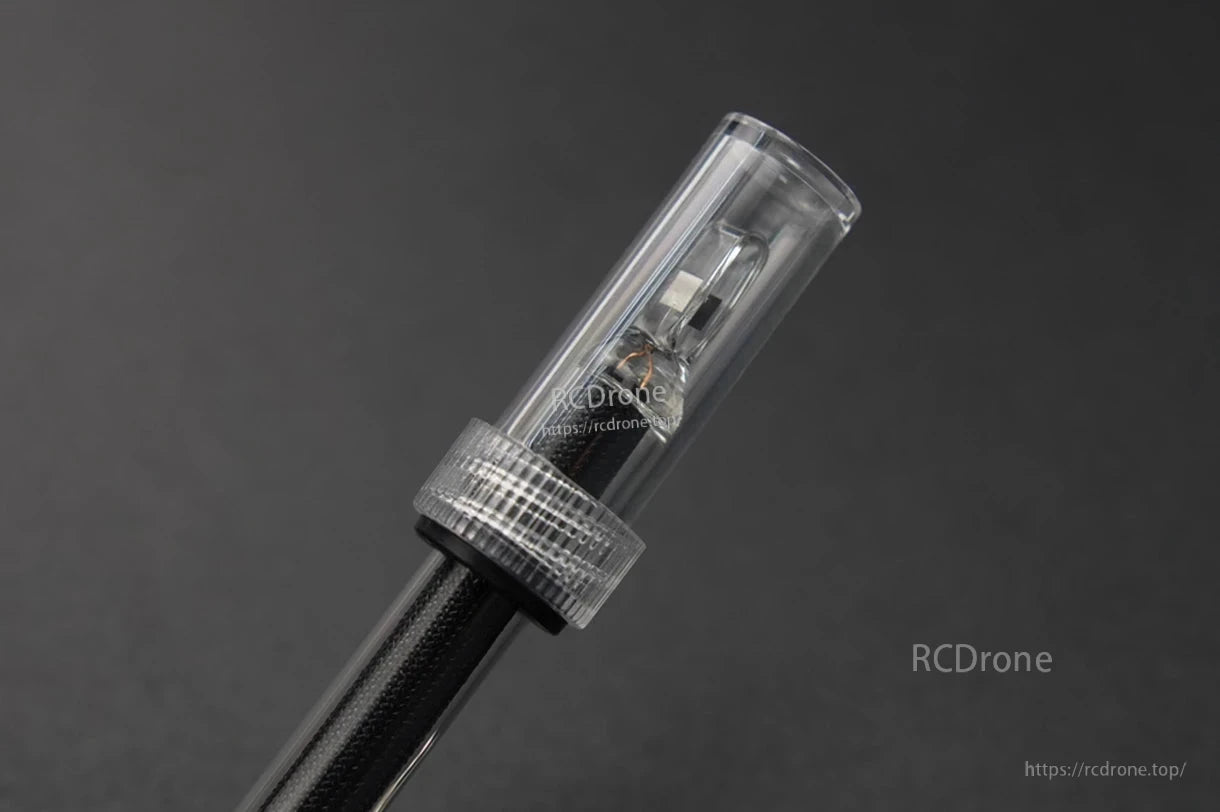

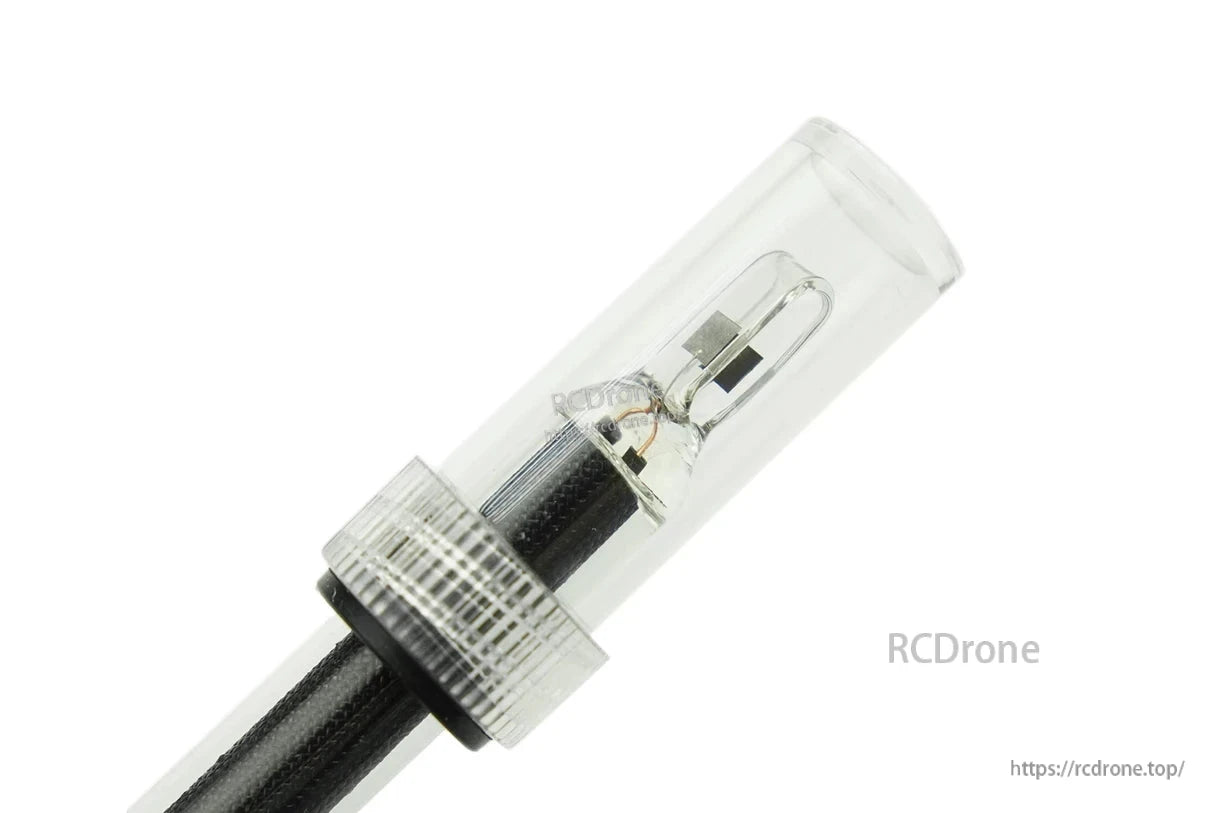

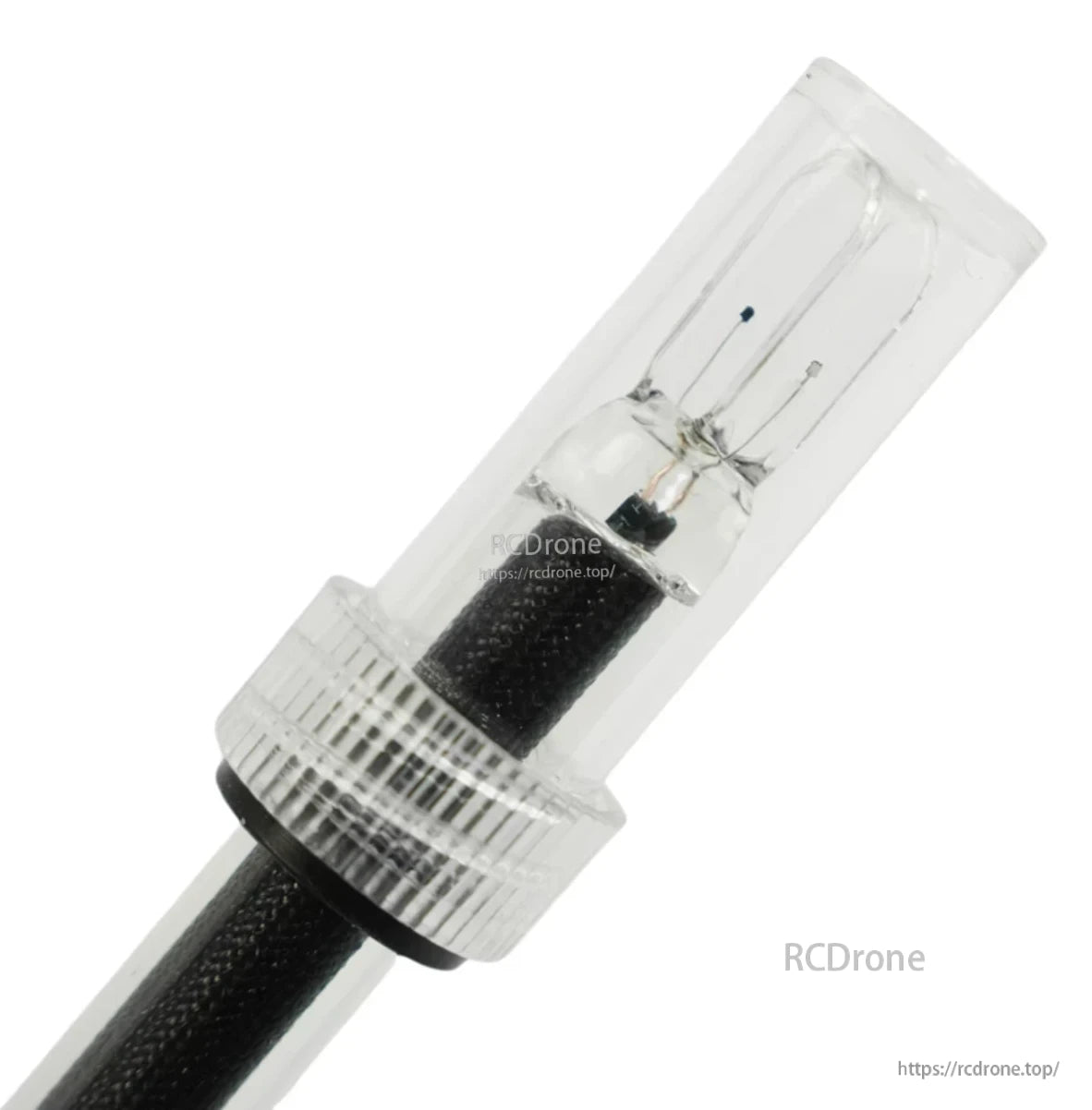

• Platinablack beläggning: skölj med destillerat vatten endast; rör inte vid eller torka av beläggningen.

• Ingen långvarig nedsänkning: laboratoriekvalitetsprober är för mätningar, inte för permanent online-användning. För 24/7 övervakning, ha reservdelar eller överväg industriella prober.

• Temperaturkompensation: lägg till DS18B20 för automatisk kompensation och noggrannare precision.

Kompatibilitet & Snabbstart

• MCUs: Arduino, Raspberry Pi (5 V / 3.3 V)

• Ledningar: Gravity 3-pin till MCU ADC; BNC till probe

• Programvara: officiella bibliotek med kalibrering & temperaturkomp exempel (DFR0300 tvåpunkts; DFR0300-H enpunkts)

Detaljer

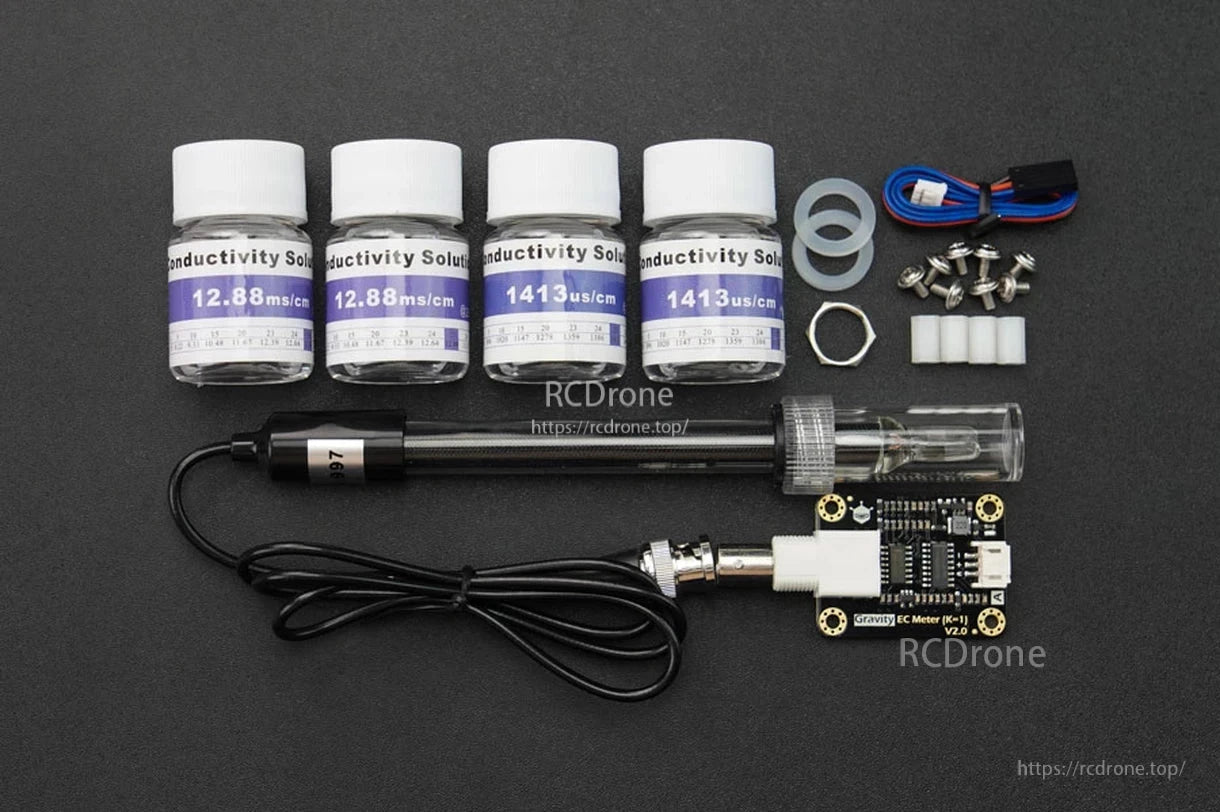

Gravity EC Meter V2.0 med ledande lösningar, sensorprobe och tillbehör.

DFRobot Gravity Analog Elektrisk Ledningsförmåga Sensor. Mäter elektrisk ledningsförmåga i vätskor. Har analog utgång för precisa avläsningar. Idealisk för övervakning av vattenkvalitet och vetenskapliga experiment.
