Läs mer om ExpressLRS

ExpressLRS är en RC-länk med öppen källkod för RC-applikationer. Alla kunde hitta det här projektet på Github eller delta i diskussionen iFacebook Group.

ExpressLRS baserat på Semtech Lora SX127x eller SX1280 hårdvara för RX respektive TX. det syftar till att uppnå bästa möjliga länkprestanda i både hastigheter, latens och räckvidd. Vid 900 MHz stöds maximalt 200 Hz pakethastighet. Vid 2,4 GHz stöds för närvarande 500 Hz med en anpassad OpenTX-version. Detta gör ExpressLRS till en av de snabbaste RC-länkarna som finns tillgängliga samtidigt som den erbjuder långdistansprestanda.

Fler och fler leverantörer börjar stödja ExpressLRS-radioprotokollet i olika delar, som radiosändare med ELRS i lager, drönare med inbyggd ELRS-mottagare, ELRS TX-modul för JR bay, eller Nano bay. BETAFPV-teamet deltar i detta projekt och tillhandahåller en serie ExpressLRS-komponenter.

Konfiguration och bind

ExpressLRS använder Crossfire seriella protokoll (AKA CRSF-protokoll) för att kommunicera mellan mottagaren och flygkontrollkortet. Så se till att ditt flygkontrollkort stöder seriellt CRSF-protokoll. Därefter använder vi flygkontrollern med Betaflight-firmware för att visa hur man ställer in CRSF-protokollet.

Anslutningen mellan ELRS Nano-mottagaren och FC-kortet visas nedan.

Aktivera motsvarande UART (t.ex. UART3 nedan) som en seriell Rx på Betaflight Configurator "Ports"-fliken.

På fliken "Configuration" väljer du "Serial-baserad mottagare" på "Receiver"-panelen och välj "CRSF" som protokoll. Telemetri är valfritt här och kommer att minska uppdateringshastigheten för din sticka på grund av de sändningsplatser som används för telemetri.

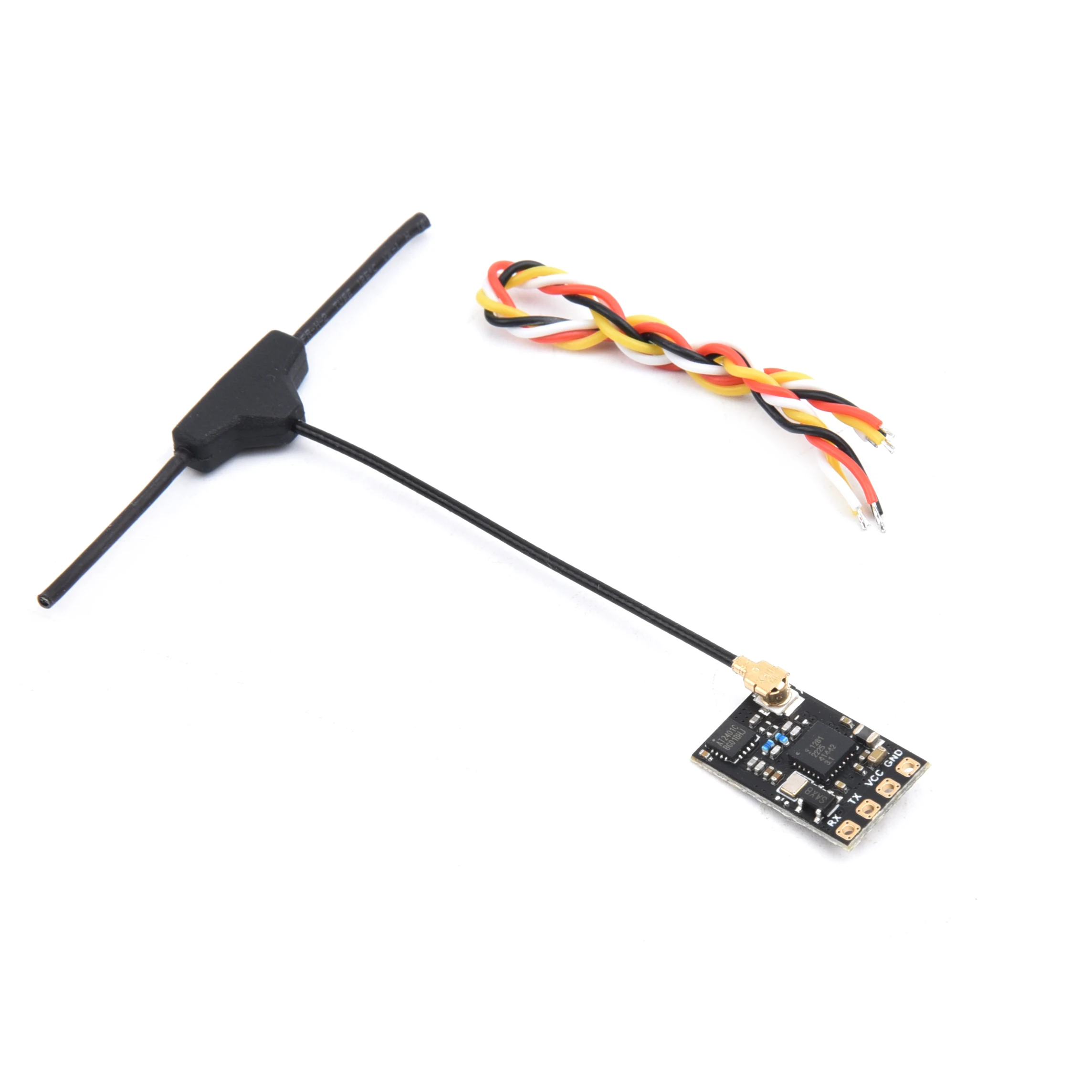

Paket ingår:

• ELRS 2.4G-mottagare * 1

• T-antenn * 1

• Anslutningstråd * 4 (svart, röd, vit, gul)

• Värmekrympbar hylsa * 1

Bindningsförfarande:

1. Mata ström till ELRS-mottagaren. Efter tre gångers på- och avstängning går ELRS-mottagaren in i bindande tillstånd. Lysdioden kommer att börja dubbelblinka, vilket betyder att ELRS-mottagaren går in i bindningsläget

2. Se till att lysdioden blinkar snabbt två gånger, vilket indikerar att mottagaren är i bindningsläge;

3. Se till att RFTX-modulen eller radiosändaren går in i bindande tillstånd och skickar bindningssignaler;

4. Om mottagaren har ett stabilt ljus är det bundet.
