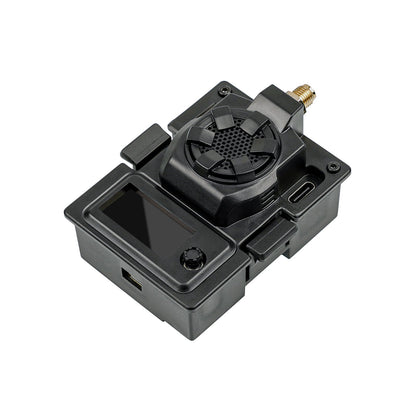

BetaFPV ELRS Micro TX-modul (ExpressLRS) TX-modul, Type-C, OLED+5D-knapp, 2.4GHz/915/868 alternativ

Översikt

BetaFPV ELRS Micro TX-modul är en TX-modul baserad på ExpressLRS öppen källkod RC-länk, designad för RC-applikationer som kräver låg latens, hög uppdateringsfrekvens och lång räckvidd. Den stöder CRSF (Crossfire seriellt protokoll) mellan radiosändaren och TX-modulen, och inkluderar en OLED-skärm med 5D-knappkontroll.

Nyckelfunktioner

• ExpressLRS-baserad RC-länk (CRSF-protokoll)
• OLED-skärm och 5D-knapp (5D-knappens dimensioner stöds på BETAFPV ELRS V2.0.0 firmware)
• Fläkt + RGB-belysning (fläkten kan snurra automatiskt vid högre uteffektinställningar, beroende på firmware/konfiguration)
• Stöder mikro modulfack (JR/SLIM modulfack), med exempel som Frsky Taranis X9D och TBS Mambo
• 2.4GHz 1W-version: inbyggd kylfläkt, kylfläns ingår, och stöd för ryggsäcksfunktion
• Begränsad upplaga av fodralalternativ: 3D-utskrivet fodral med ny design (funktionellt samma som det klassiska fodralet)

Specifikationer

RF-alternativ (som tillhandahålls)

Portar, Switchar och DIP-funktioner

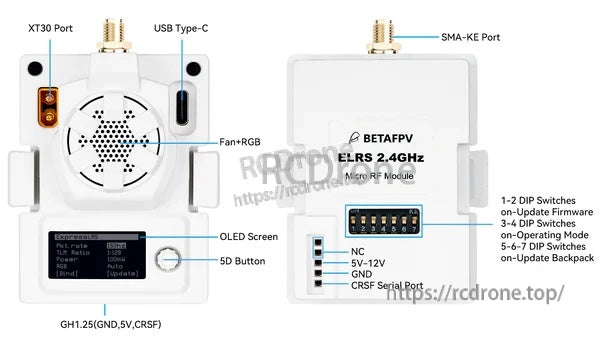

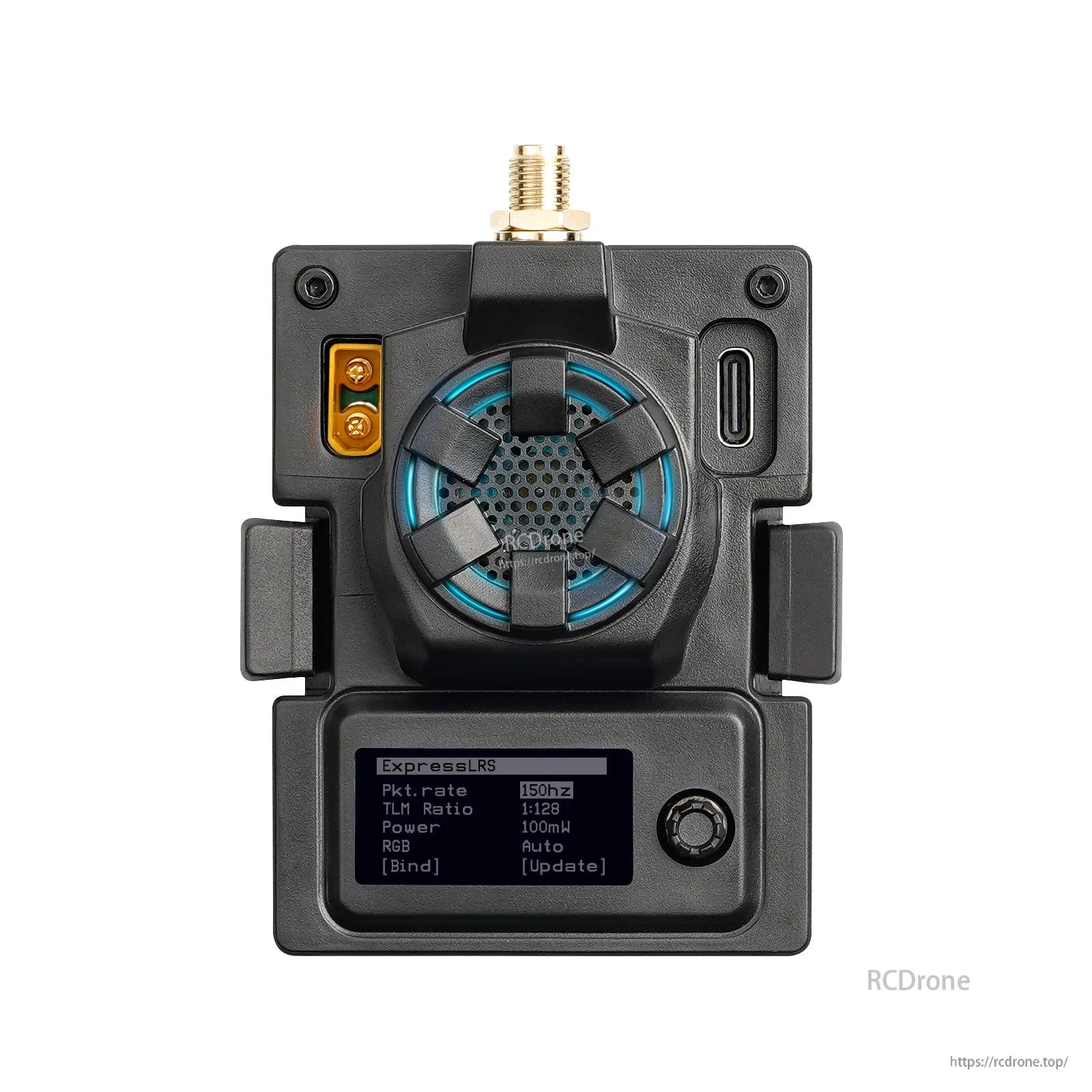

• Visade portar/kontroller: XT30-port, USB Type-C, Fläkt+RGB, OLED-skärm, 5D-knapp, SMA-KE-port
• Användning av DIP-switchar (diagram):
  • 1-2 DIP-switchar PÅ: Uppdatera firmware
  • 3-4 DIP-switchar PÅ: Driftsläge
  • 5-6-7 DIP-switchar PÅ: Uppdatera ryggsäcken

Firmware-noteringar

• ExpressLRS officiella projekt stöder för närvarande inte OLED (enligt tillverkarens innehåll). BETAFPV tillhandahåller firmware-stöd för OLED och knappfunktioner.
• BETAFPV Micro TX-modul ELRS V2.0.0 firmware anteckningar (som tillhandahålls):
  • Firmware inkluderar inte Bindningsfrasen; mottagaren bör vara på officiell major release V2.0.0 protokoll och ha ingen Bindningsfras inställd.
  • Stöder 5D-knappar och OLED-menyn med den officiella ELRS 2.0.0-releasen.
  • LED-färgen ändras automatiskt enligt systemstatus.
  • När du går in i OLED-menyns sida med långtryck fungerar RF-länken normalt; ändra inte Pkt Rate eller så måste mottagaren strömförsörjas på nytt.
• Tillverkarens anteckning: firmwareversion som tillverkats är ELRS 3.3.0.

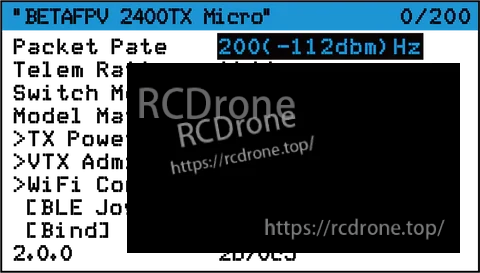

• Konfiguratormål som visas i den tillhandahållna innehållet: Enhetskategori “BETAFPV 2.4 GHz”, enhet “BETAFPV 2400 TX Micro”.

Bindning & Utgångseffekt (som tillhandahålls)

• Bindning kan göras via ELRS.lua / ELRSV2.lua eller via OLED/5D-knapp (BIND-läge; långtryck för ELRS.lua beteende, korttryck för V2.0.0 beteende som angivet).
• Observera (som angivet): LED kommer INTE att blinka när den går in i bindningsläge; modulen lämnar bindningsläge automatiskt efter cirka 5 sekunder.
• Utgångseffekten kan ändras via ELRS.lua / ELRSV2.lua eller via OLED/5D-knappen.
• Observera (som angivet): RGB LED kommer INTE att ändras enligt utgångseffekten. När utgångseffekten är vid eller över tröskelvärdet (standard 250mW), kommer fläkten att snurra automatiskt.
• Ytterligare anteckning som visas i den angivna innehållet (ELRS.lua): “Micro RF TX-modulen stöder INTE 1W eller 2W utgång. När du växlar till detta värde, kommer systemet automatiskt att gå till 500mW.”

Grundläggande konfiguration (CRSF)

• ExpressLRS använder CRSF-protokollet mellan radiosändare och TX-modul; radiosändaren bör stödja CRSF.

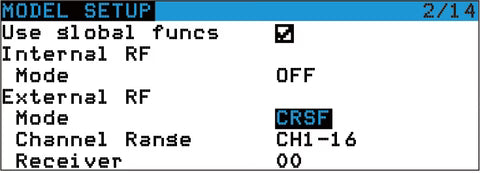

• Exempel på OpenTX-inställning (som visas): ställ in Intern RF-läge på AV, aktivera Extern RF-läge och välj CRSF.
• LUA-skript: spara ELRS.lua / ELRSV2.lua till radio SD-kortet i Scripts/Tools, kör sedan från verktygsmenyn.

Vad som ingår

• 1 * BETAFPV ELRS Micro TX-modul
• 1 * BETAFPV Moxon-antenn (2.4G, 915MHz eller 868MHz)
• 1 * Monopolantenn
• 1 * Micro TX-modul användarmanual
• 1 * Reserv USB datakabel (Typ-A till Typ-C)

Obs: ELRS Micro TX-modul 915MHz eller 868MHz-versionen inkluderar inte Monopolantennen. Moxon-antennens färg (svart eller vit) skickas slumpmässigt.

Viktiga anteckningar

• Montera antennen innan du slår på; annars kan PA-chippet i Micro TX-modulen skadas permanent.
• Använd inte ett 3S-batteri eller högre batteri via XT30-porten; annars kan strömförsörjningschippet skadas permanent.
• Slå inte på alla DIP-brytare samtidigt; använd DIP-brytartabellen för den avsedda funktionen.

Manualer / Firmware-länkar

• BETAFPV ExpressLRS-repository
• ExpressLRS officiella repository
• Hur man flashar firmware för ELRS RX/TX
• Firmware för ELRS Micro TX-modul (V3.3.0)
• Manual för Micro RF TX-modul
• Senaste firmware för Micro TX-modul (500mW och 1W versioner)
• ExpressLRS Backpack wiki

För frågor före köp (radio kompatibilitet, versionsval eller firmware vägledning), kontakta support på https://rcdrone.top/ eller e-posta support@rcdrone.top .

Detaljer

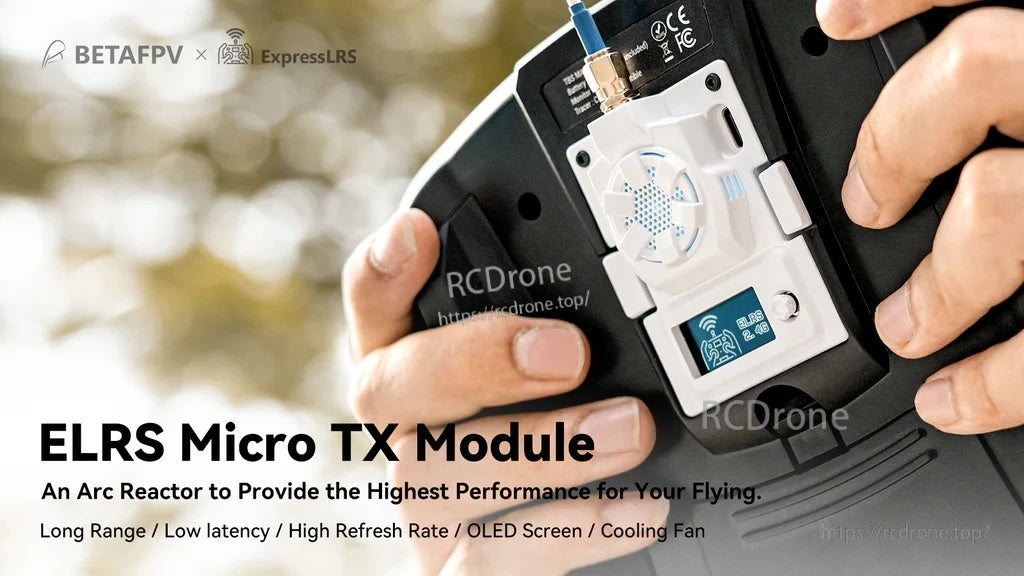

Få en ExpressLRS RC-länk i en mikro modulfack, med OLED-status på modulen och 5D-knappkontroll.

Högpresterande installationer lägger till aktiv kylning och en OLED-meny för snabba ändringar på fältet.

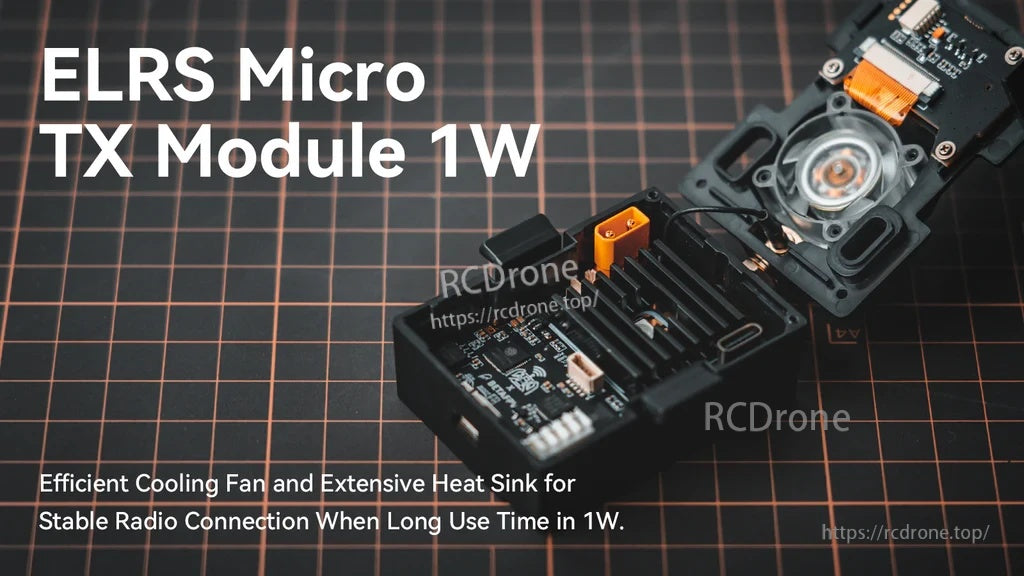

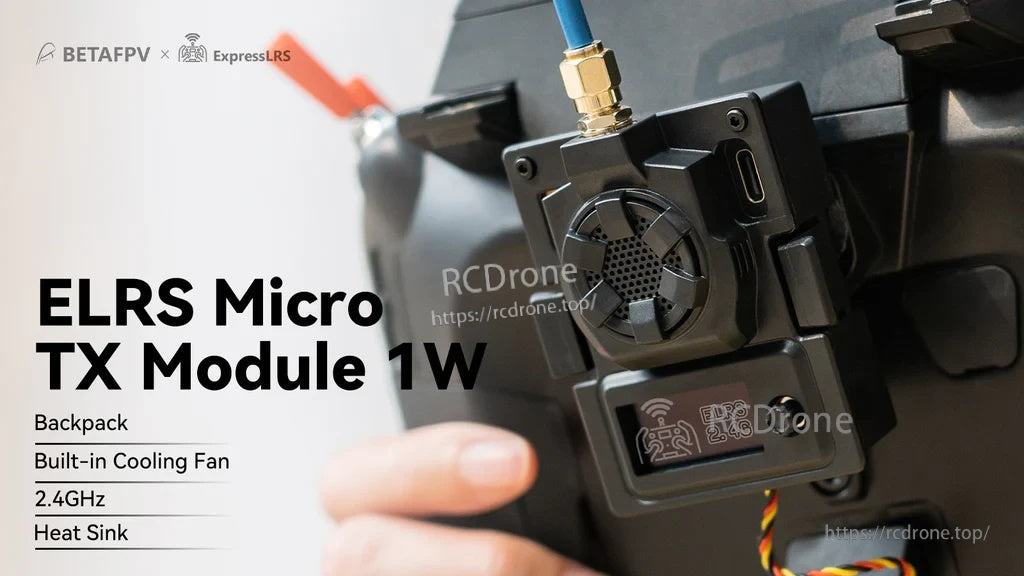

Den inbyggda fläkten och kylflänsen hjälper till att hantera värme under längre sessioner med högre uteffekt.

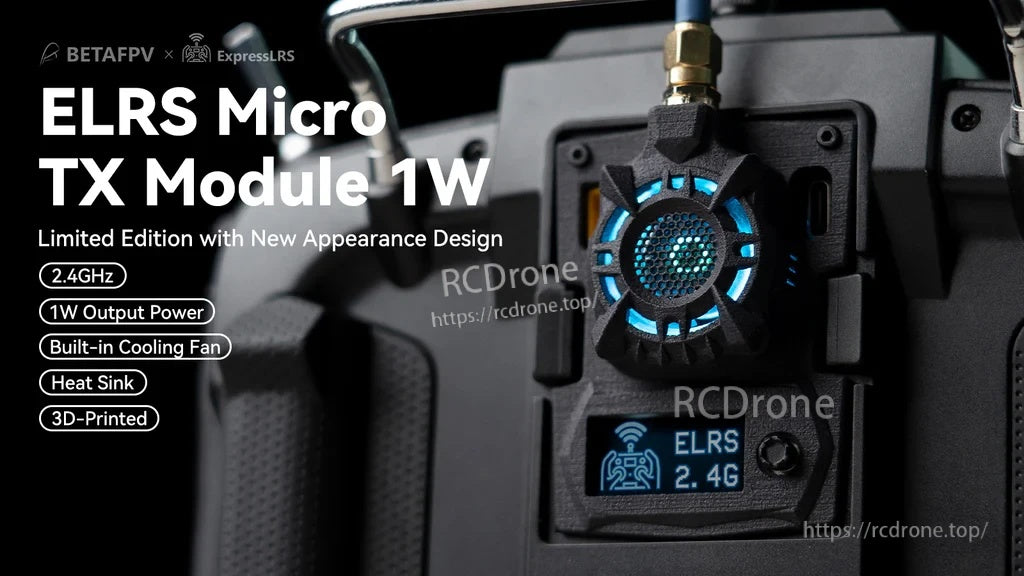

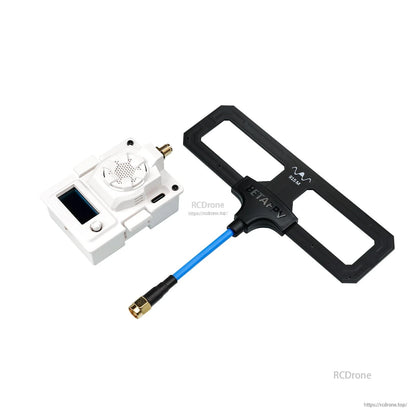

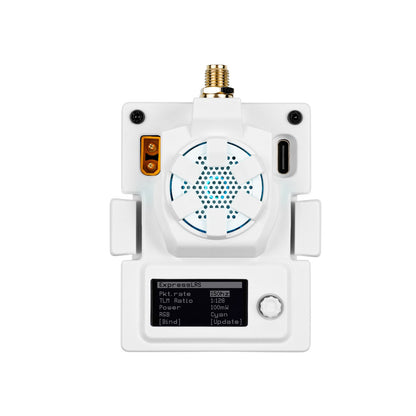

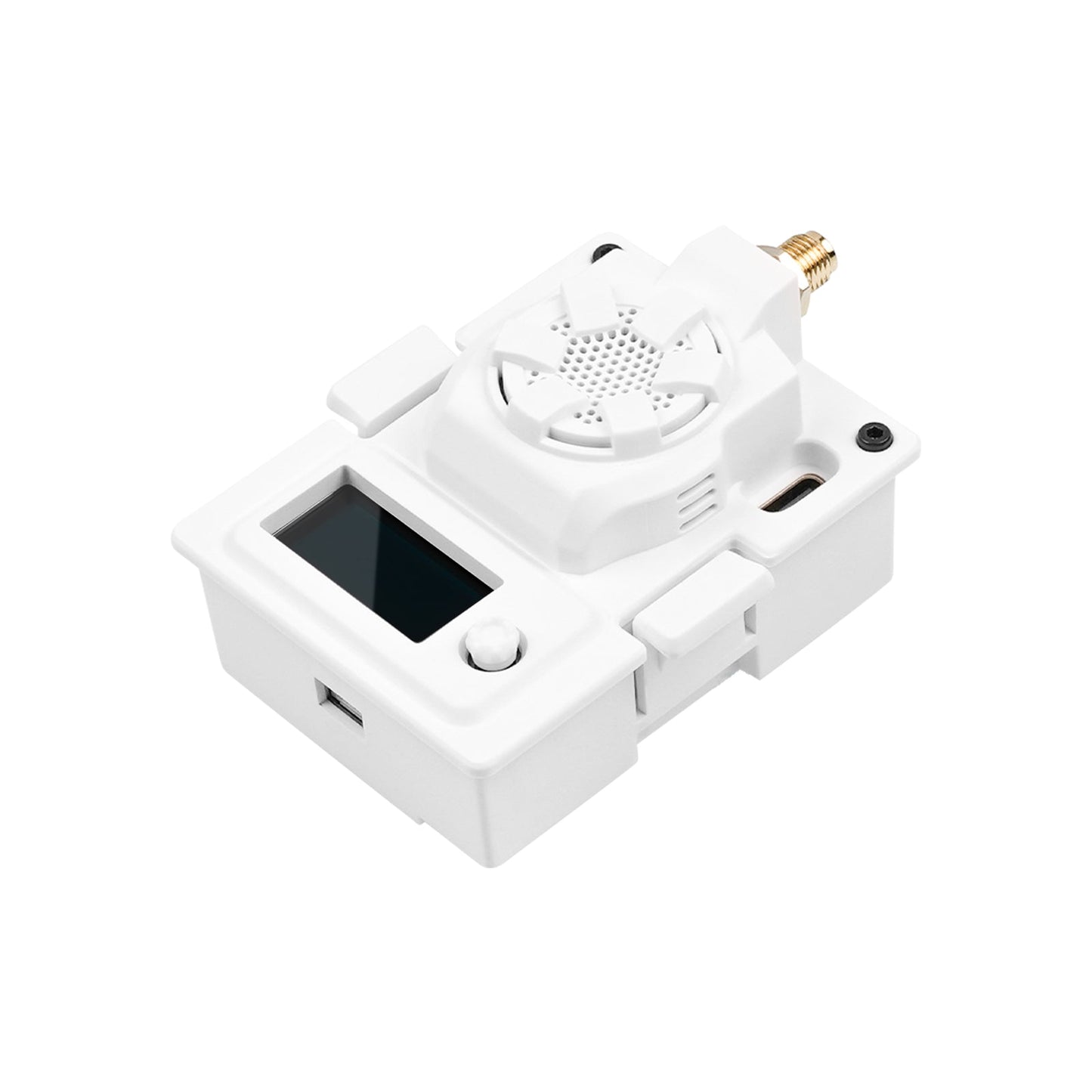

En begränsad upplaga av fodralalternativet ger ett fräschare utseende samtidigt som den behåller samma kärnfunktionalitet.

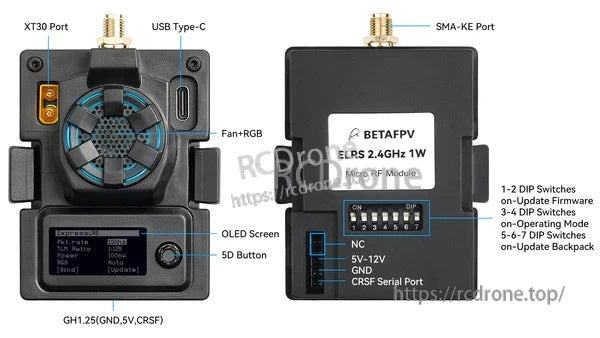

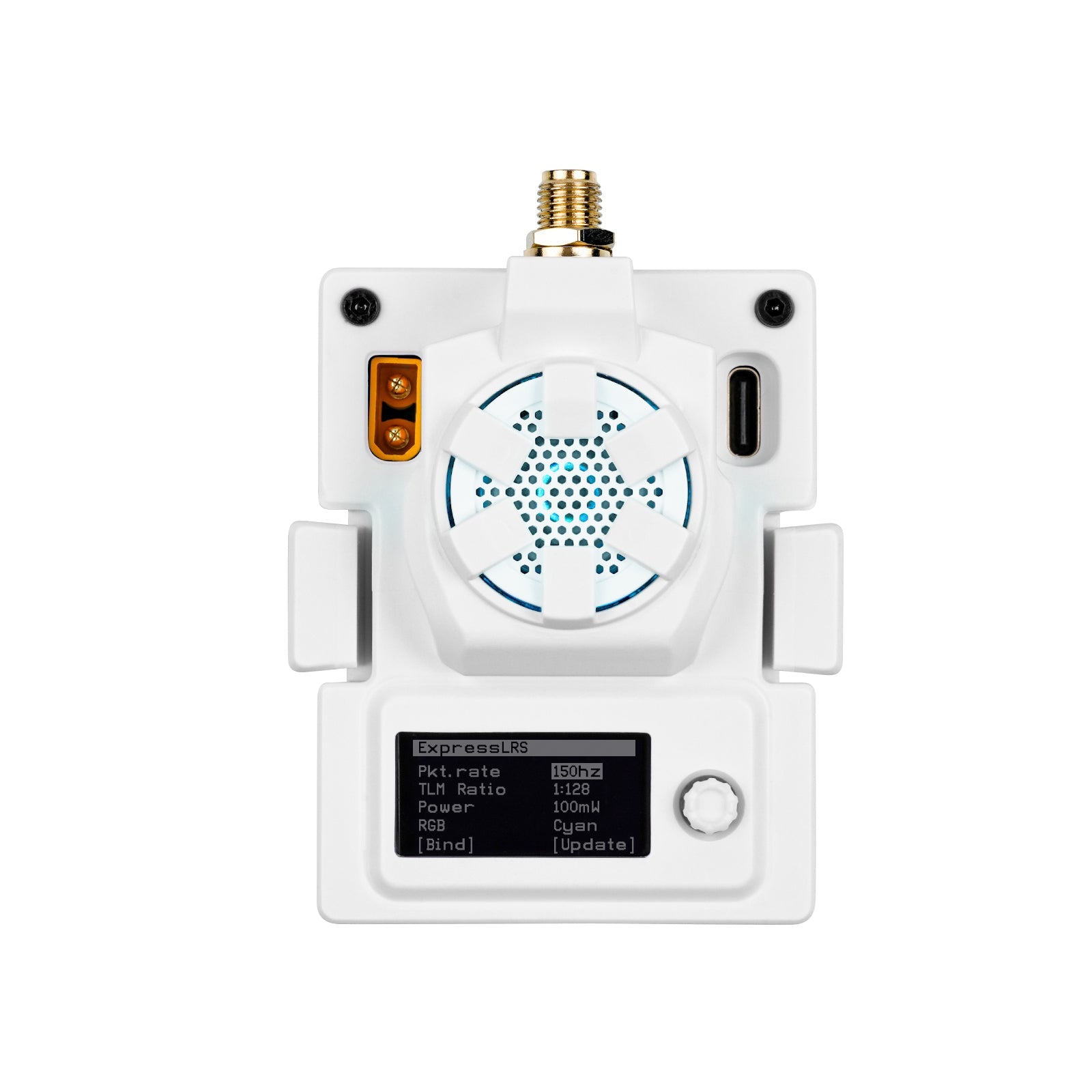

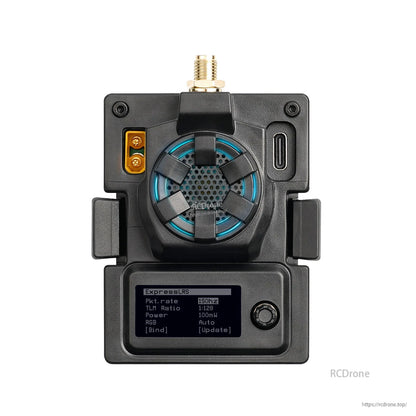

Portarna är tydligt märkta för USB‑C-uppdateringar, XT30 strömingång, CRSF-kablar och DIP-switchlägen.

Välj 2.4GHz 1W-versionen för den integrerade fläkten+RGB och den inbyggda OLED-skärmen.

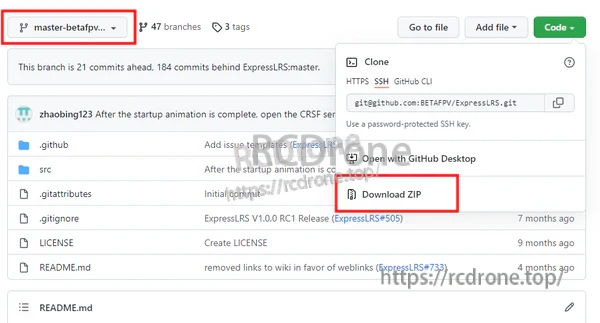

Firmware-filer kan laddas ner från projektets repository vid uppdatering eller felsökning.

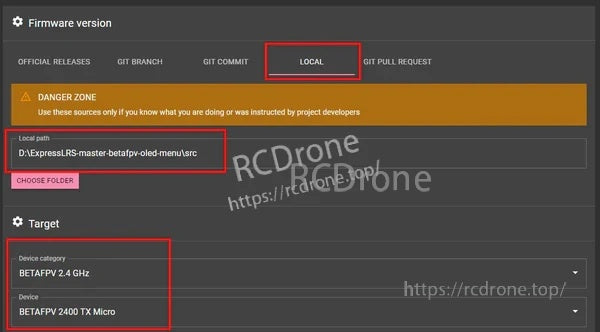

ExpressLRS Configurator låter dig välja rätt enhetsmål innan du blinkar.

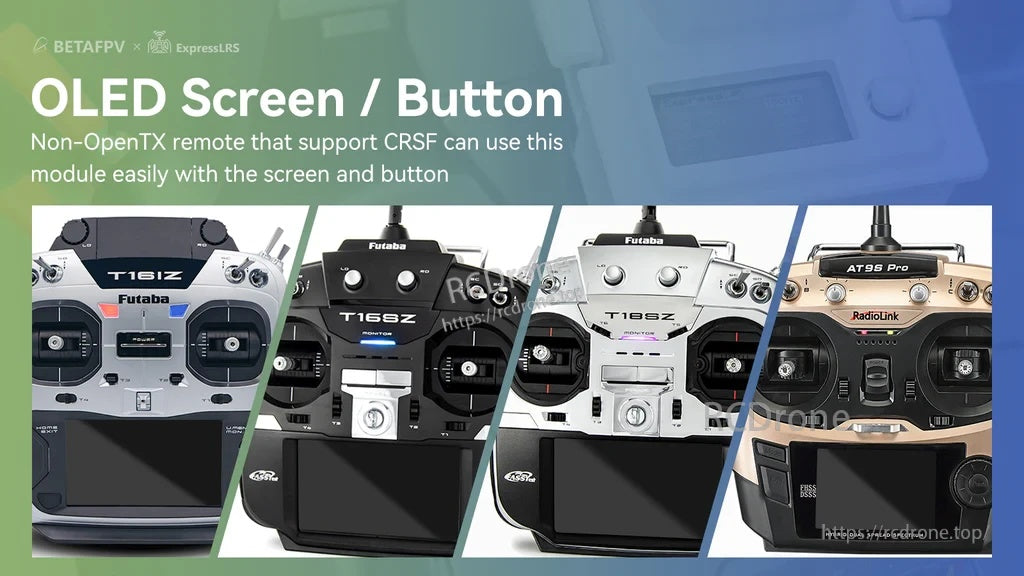

Alla CRSF-kompatibla radioapparater som använder en mikro modulär fack kan dra nytta av OLED-menyn och 5D-knappen.

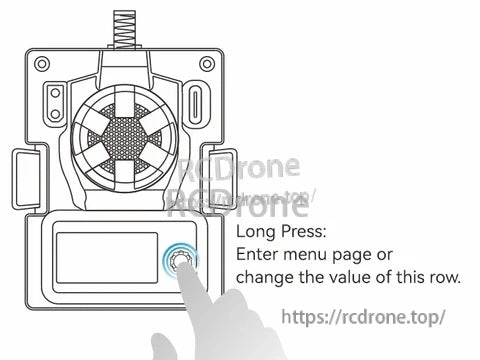

En lång tryckning öppnar menyn och bekräftar värdeförändringar för snabb installation utan dator.

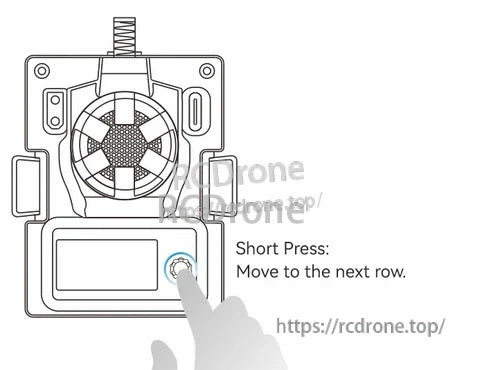

Korta tryckningar navigerar genom menyrader för snabb navigering.

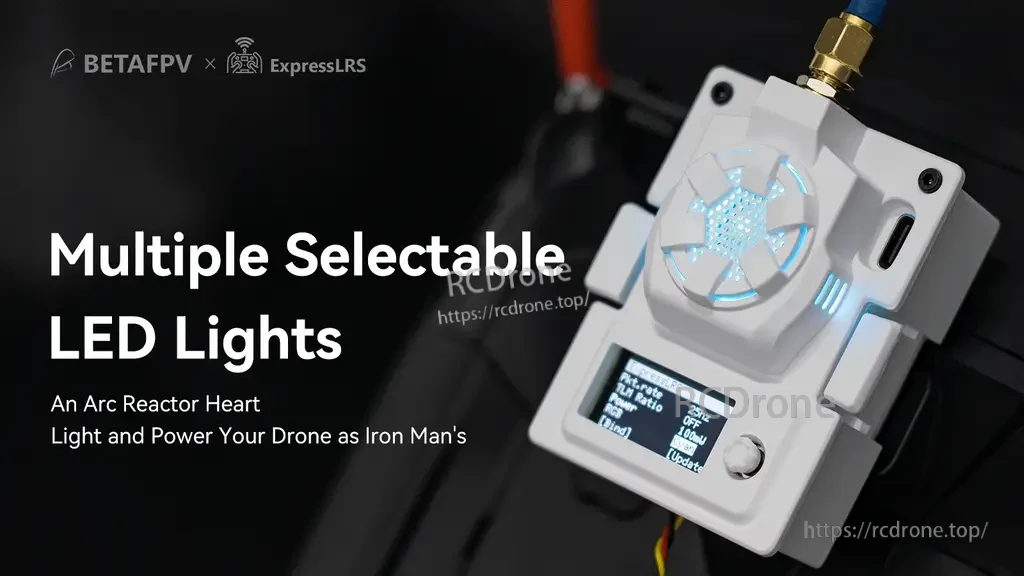

Väljbar LED-belysning ger tydlig visuell status och ger en anpassad look till installationen.

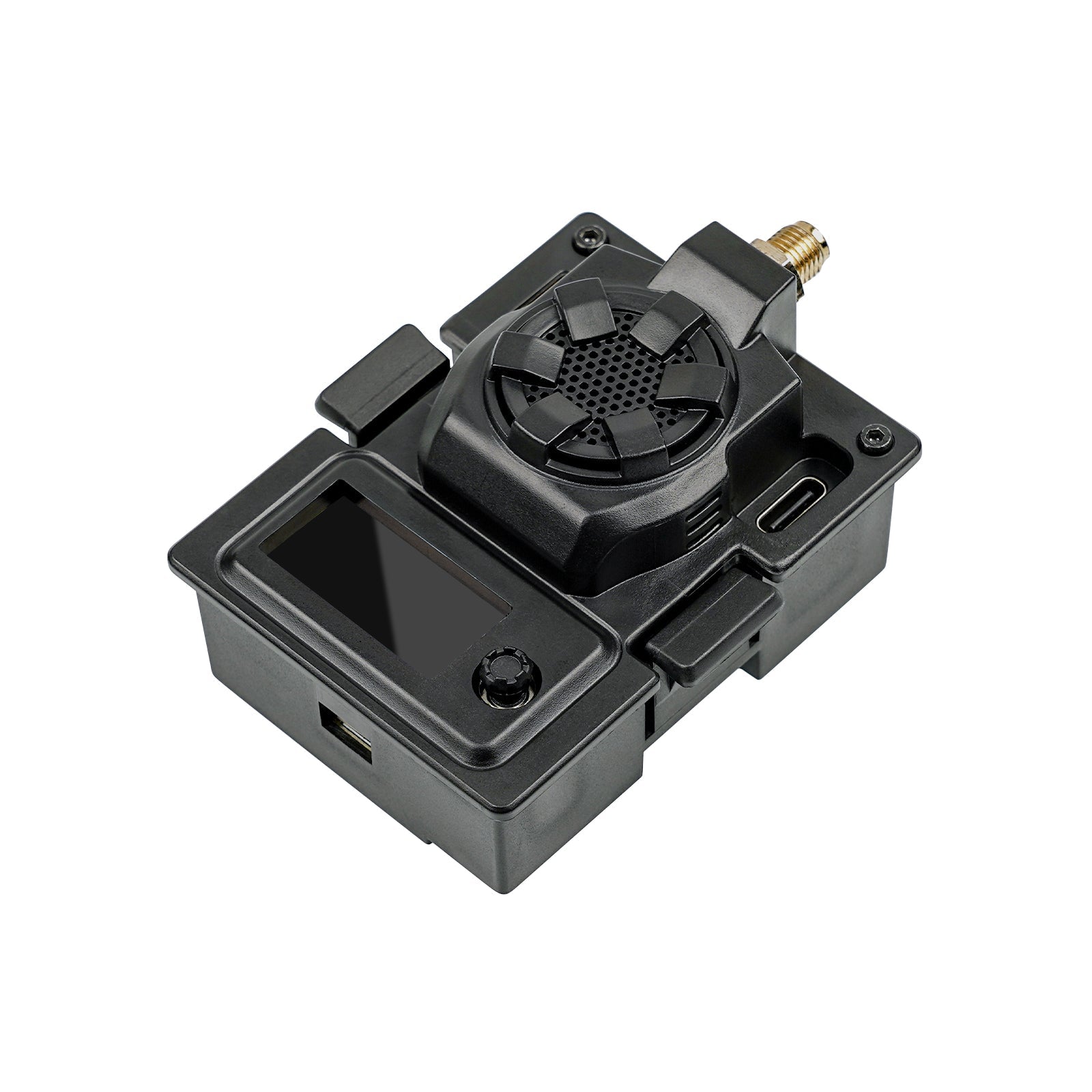

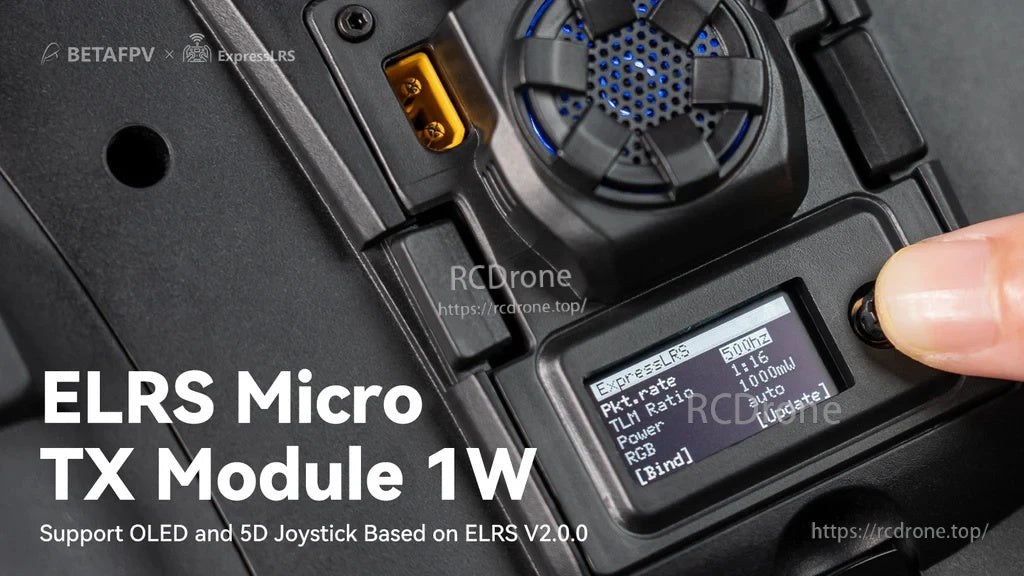

OLED-status visar viktiga länkinställningar vid en snabb blick medan 5D-knappen hanterar meny-navigering.

Ställ in radioens externa RF-protokoll till CRSF så att sändaren kan kommunicera med modulen.

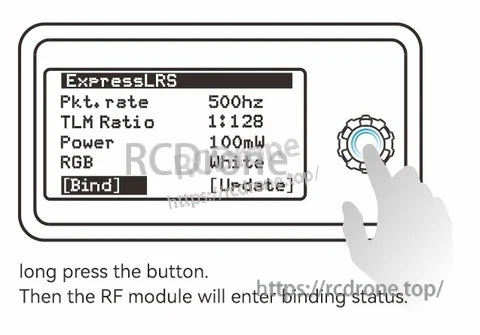

Använd Bind-menyn och en lång tryckning för att sätta modulen i bindningsläge när du parar en mottagare.

OLED-skärmen och 5D-knappen ger snabb åtkomst till ExpressLRS-funktioner som att gå in i bindningsläge.

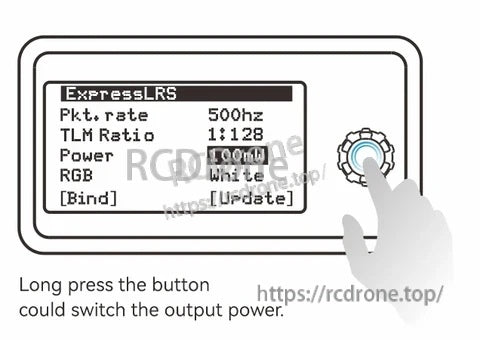

ExpressLRS mikro TX-modul använder en OLED-meny och 5D-knapp för att justera paketfrekvens, effekt, RGB-färg och bind/uppdatera inställningar.

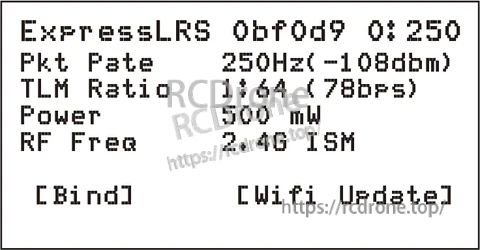

ExpressLRS TX-status text ger en snabb bekräftelse på att modulen fungerar i 2.4G-läge.

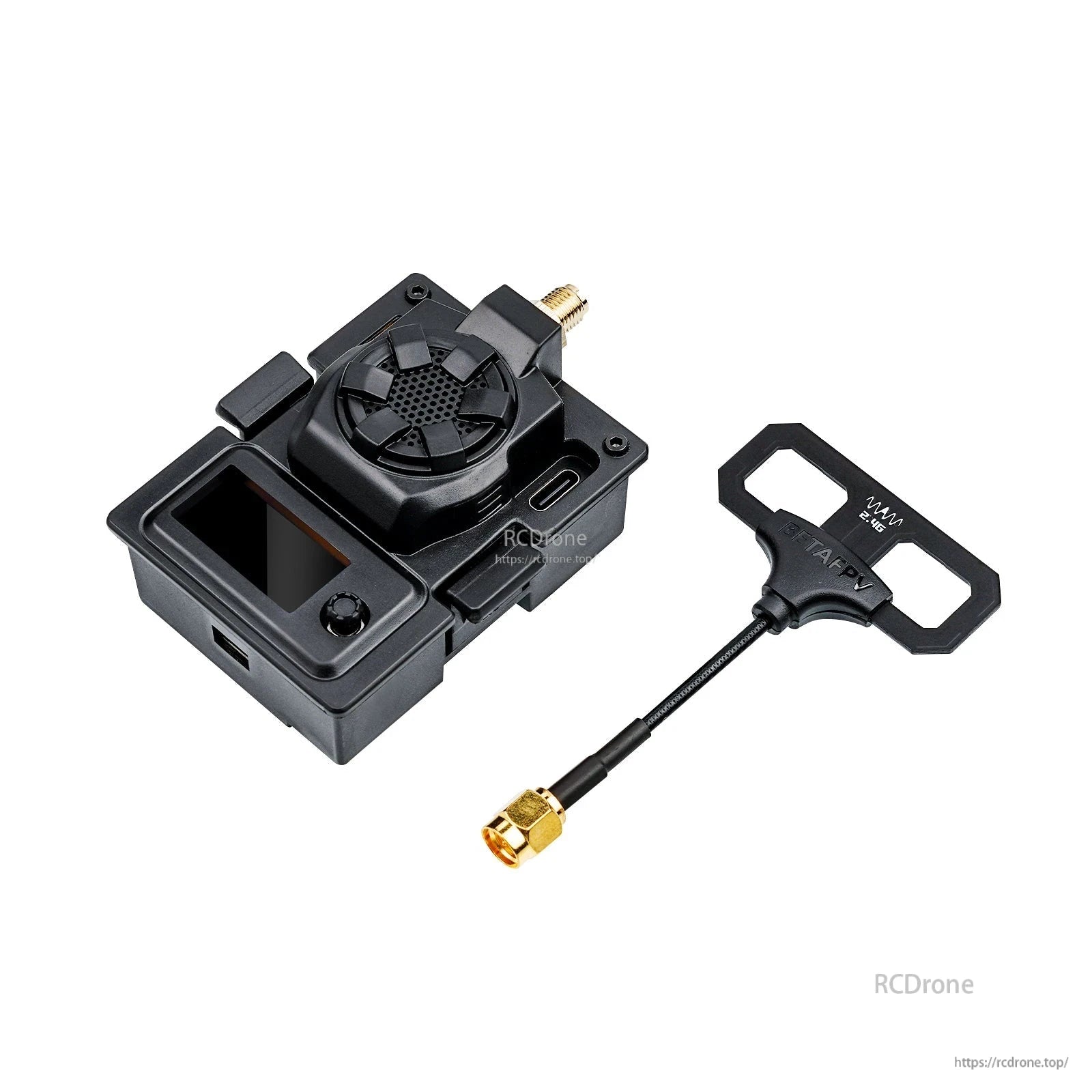

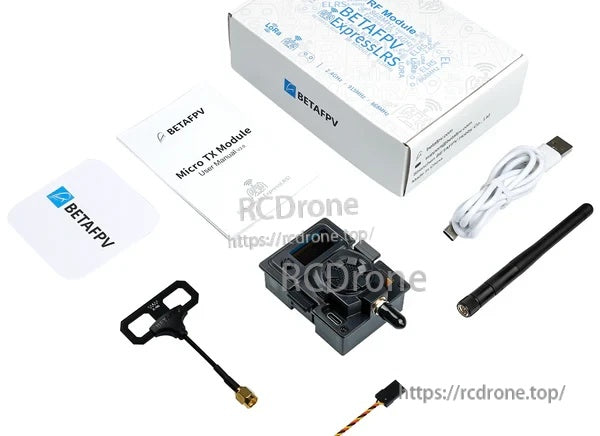

BetaFPV ExpressLRS Micro TX-modulpaketet inkluderar modulen, en skruvbar antenn, en USB-C-kabel och en liten adapterledning för installation.
