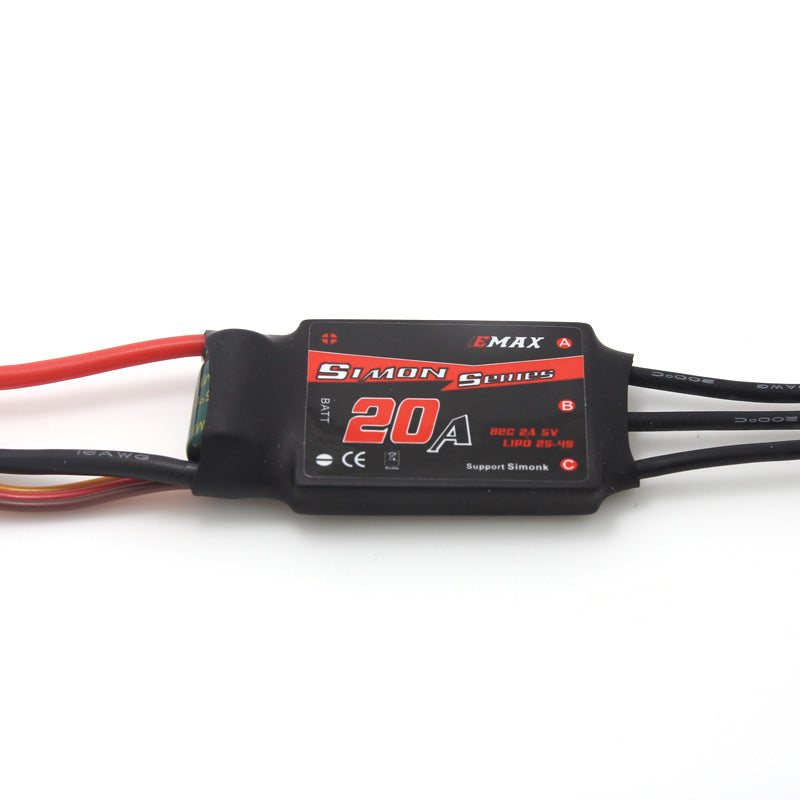

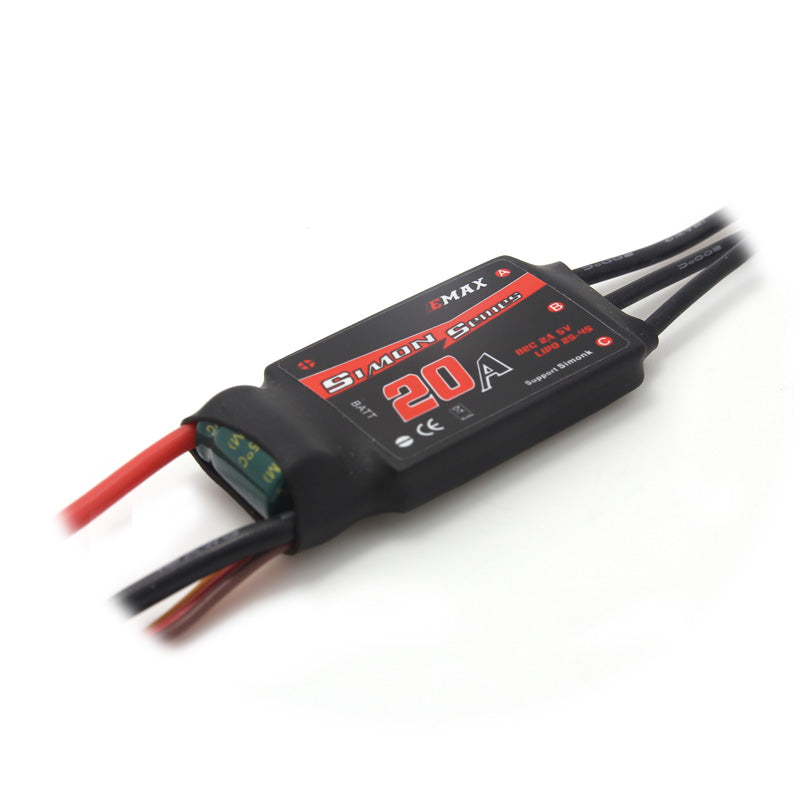

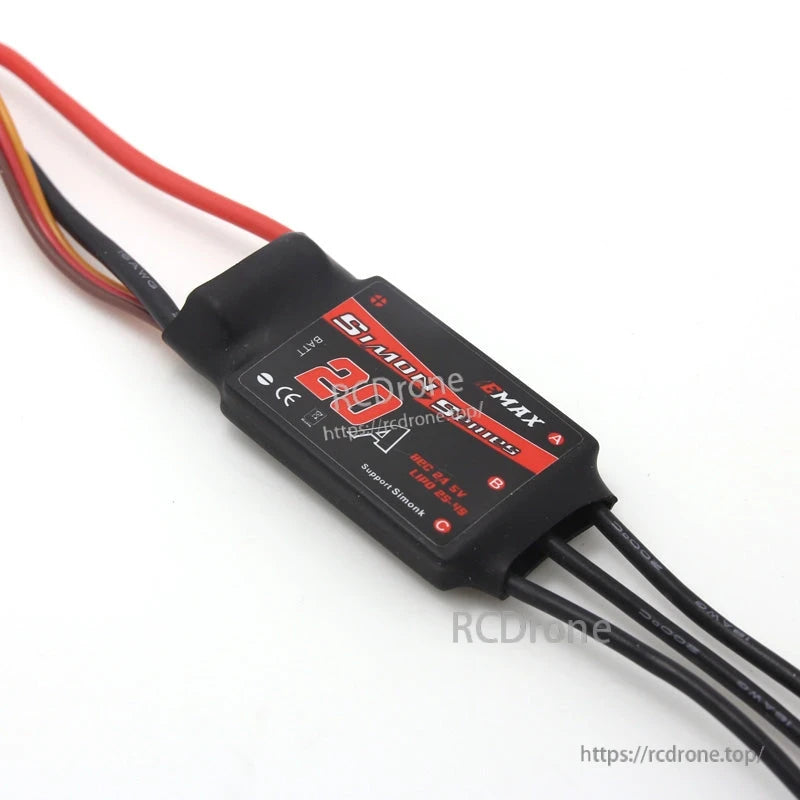

EMAX Simon-serien 20A SimonK ESC för multikopter - Programmerbar, 2-3S Li-xx, Linjär BEC 2A/5V

Översikt

EMAX Simon Series 20A elektronisk hastighetsregulator (ESC) för multicopter/multi-rotor applikationer, baserad på SimonK firmware och optimerad för driftsprestanda.

Nyckelfunktioner

• Baserad på SimonK firmware, ytterligare optimerad för perfekt driftsprestanda.
• Lågspänningsskydd, överhettningsskydd och självkontrollfunktioner.
• Separat strömförsörjning för MCU och BEC, vilket förbättrar ESC:s förmåga att eliminera magnetisk störning.
• Parametrar för ESC kan ställas in via programkort eller transmitter.
• Gasområdet kan ställas in för att vara kompatibelt med olika mottagare.
• Utrustad med inbyggd linjär BEC eller switch BEC.
• Max hastighet: 210 000 rpm för 2-polig, 70 000 rpm för 6-polig, 35 000 rpm för 12-polig.

Specifikationer

Instruktioner

Normala startprocedurer

1. Flytta gasreglaget till bottenläget och slå sedan på sändaren.
2. Anslut batteripaketet till ESC.
3. Den långa "pip"-ljudet ska avges, vilket betyder att bottenpunkten för gasreglaget har upptäckts.
4. Flera "pip"-toner ska avges för att visa antalet battericeller.
5. När självtestet är klart ska en "♪ 1 2 3" melodi avges.
6. Flytta gasreglaget uppåt för att flyga.

Inställningsprocedurer för gasreglageområde

(När användare byter sändare rekommenderas inställning av gasreglageområde.)

1. Slå på sändaren, flytta gasreglaget till topposition.
2. Anslut batteripaketet till ESC.
3. Två "pip"-ljud ska avges, vilket betyder att toppunkten för gasreglaget har bekräftats och sparats.
4. Flytta gasreglaget till bottenposition (inom 2s), ett långt "pip"-ljud ska avges, vilket betyder att bottenpunkten för gasreglaget har upptäckts.
5. Flera "pip"-toner ska avges för att visa antalet battericeller.
6. När självtestet är klart, ska en “♪ 1 2 3” melodi spelas. Flytta gasreglaget uppåt för att flyga.

Om gasreglaget varken är i bottenläge eller toppläge efter att det har slagits på, kommer det att göra “pip” ljud konstant.

Om du håller gasreglaget i topposition i mer än 2 sekunder efter att topppunkten för gasområdet har bekräftats och sparats, kommer du att ledas till sändarprogrammeringsläge.

Programmerbara parametrar

• D1. Bromstyp: sex bromstyper inklusive AV, Låg, Mid-låg, Mitten, Mid-hög och Hög. Standard: AV.
• D2. Tidsläge: fem alternativ: Låg: 0°, Mid-låg: 8°, Mitten: 15°, Mid-hög: 23° och Hög: 30°. Standard: Mitten: 15°. Låg förskjutningstid rekommenderas för motorer med hög induktans och låg KV. Hög förskjutningstid rekommenderas för motorer med låg induktans och hög KV outrunner motorer.För vissa hög KV-motorer, om den skakar medan den roterar i hög hastighet, rekommenderas hög tidsinställningsläge.
• D3. Startkraft: 13 alternativ: 0.03, 0.05, 0.06, 0.09, 0.13, 0.19, 0.25, 0.38, 0.50, 0.75, 1.00, 1.25, 1.50. Standard: 0.75. Välj startkraft enligt motorbelastningen.
• D4. Kurvläge: fyra alternativ: Av, Låg, Medel, Hög. Standard: Av.
• D5. Kontrollfrekvens: 2 alternativ: 8KHz och 22KHz. Standard: 8KHz. Detta alternativ är driftsfrekvensen för motorerna.
• D6. Lågspänningsskydd: 3 alternativ: 2.8V/cell, 3.0V/cell, 3.2V/cell (Om det finns fyra alternativ, är det fjärde alternativet av lågspänningsskyddet). Standard: 3.0V/cell. Systemet kommer automatiskt att identifiera battericellerna.
• D7. Avstängningsläge: två alternativ: Mjuk-avstängning och Avstängning. Standard: Mjuk-avstängning.Soft-Cut-alternativ: gradvis minska gaspådraget till 31% av den nuvarande effekten när spänningen är lägre än den programmerade låga spänningsskyddströskeln. Cut-Off-alternativ: omedelbar motoravstängning sker vid låg spänning.

När det är låg spänningsskydd, tryck gasreglaget till bottenposition och sedan till topposition, motorn kommer att startas om. Men eftersom det är en låg spänningsförhållande, är uteffekten låg eller stoppas omedelbart.

Skydd Inställning

• E1. Låg spänningsskydd: om motorn ska stängas av omedelbart eller sänka effekten när ingångsspänningen sjunker under den programmerade låga spänningsskyddströskeln beror på de värden som ställts in som Cutoff-läge. (Vänligen se D7 för Cutoff-läge.)
• E2. Förlust av signal skydd: effekten kommer gradvis att sänkas till 0 när signalen förloras, och motorn stannar. Motorn kommer att återuppta den nuvarande effekten när signalen upptäckts igen.
• E3. Överhettningsskydd: när temperaturen ökar över 100 Celsius grader, kommer effekten att sänkas gradvis till mindre än 75% av full effekt. När temperaturen ökar över 105 Celsius grader, kommer effekten att sänkas gradvis till mindre än 50% av full effekt. När temperaturen ökar över 110 Celsius grader, kommer effekten att sänkas gradvis till mindre än 25% av full effekt. När temperaturen ökar över 115 Celsius grader, kommer effekten att sänkas till mindre än 6,25% av full effekt, och kommer att återupptas när temperaturen sjunker.

Programmering via Programkort

1. Dra ut PPM-signalkabeln från mottagaren och anslut den till programkortets kontakt. Vänligen var uppmärksam på riktningen.
2. Anslut ESC till batteriet, efter 2 sekunder hör du melodin “♪ 2 3 1”.
3. Programkortet läser automatiskt parametrar från ESC och den motsvarande LED-lampan kommer att lysa.
4. Knapp 1 används för att välja programobjekt. Knapp 2 används för att välja olika parametrar för varje objekt. Knapp 3 är "skriv"-knappen. Alla parametrar kan ses och ändras genom att trycka på motsvarande och trycka på knapp 3 för att skriva de nya parametrarna till ESC.
5. Stäng av strömmen.

Programmering via Sändare

Steg 1: Gå in i programläge

Slå på sändaren—Dra gasreglaget till topposition—Slå på ESC, vänta 2 sekunder, du kommer att höra två "pip"-ljud, vilket innebär att Max. gas har bekräftats—Håll gasreglaget i topposition och vänta sedan 2 sekunder tills du hör melodin "♪ 1 2 3 ♪ 1 2 3", vilket betyder att du har gått in i sändarens programmeringsläge.

Steg 2: Välj programparametrar

Håll gasreglaget i övre läge, det finns 7 parametrar som kan ställas in med hjälp av din sändare. Du kommer att höra 7 olika indikationsljud som motsvarar 7 olika parametrar. Dra gasreglaget till bottenläget (fullt avstängt gas) inom 2 sekunder efter att du hör ljudet för att komma till motsvarande parameterinställningsläge. Indikationsljuden kommer att upprepas i tur och ordning enligt följande.

1. “pip-” (ett kort ljud) som indikerar Bromstyp
2. “pip-pip-” (två korta ljud) som indikerar Tidsläge
3. “pip-pip-pip-” (tre korta ljud) som indikerar Startkraft
4. “pip-pip-pip-pip-” (fyra korta ljud) som indikerar Kurvläge
5. “pip-----” (ett långt ljud) som indikerar Kontrollfrekvens
6. “pip-----pip-” (ett långt ljud och ett kort) som indikerar Lågspänningsskydd
7. “pip-----pip-pip-” (ett långt ljud och två korta) som indikerar Avstängningsläge

Steg 3: Välj programvärden

Efter att ha gått in i parameterinställningsläge, håll gasreglaget i bottenläge, så kommer du att ledas till upprepning av den parameterinställningsstatusen. Varje ljud liknar 4 korta ljud och ett långt ljud, och den analogin.Efter ett ljud, dra gasreglaget till toppositionen inom 2 sekunder, efter att du hör en melodi “♪ 3 2 1 3 2 1”, vilket betyder att motsvarande värde har valts och sparats. Håll reglaget i toppositionen, återgå till steg två och fortsätt programmeringen.

Steg 4: Avsluta program

Dra gasreglaget till bottenpositionen inom 2 sekunder och håll kvar tills du hör en melodi “beep----- beep- beep- beep- beep- 1 2 3”. Min. gas vid detta tillfälle och avsluta programmet och operera som vanligt. (beep----- betyder Laddar parameter. beep- beep- beep- beep- betyder siffrorna 1 2 3; Min. gas betyder redo.)

Tillämpningar

• Multikopter / multirotor motorstyrning där en 20A programmerbar ESC krävs

För produktval och efterförsäljningssupport, kontakta support@rcdrone.top or besök https://rcdrone.top/.

Detaljer

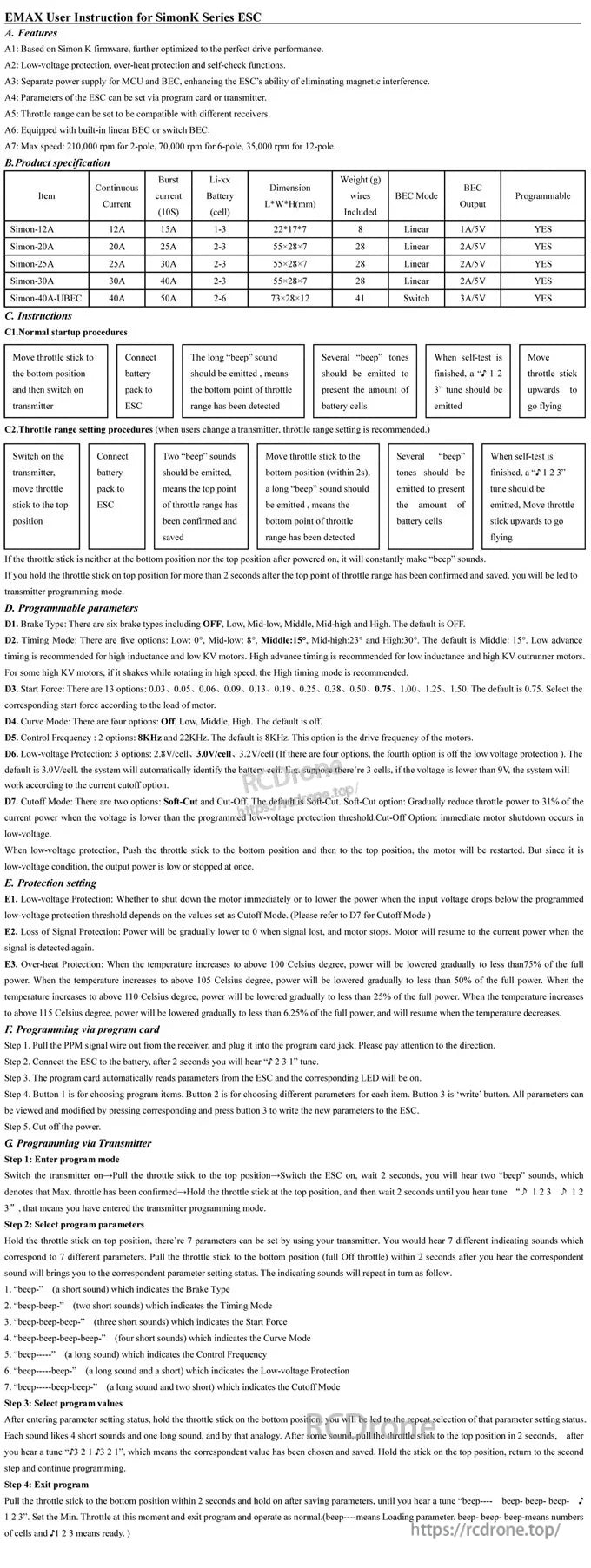

Fullständig instruktion som täcker specifikationer, startsteg, kalibrering av gasreglage och programmerbara inställningar.
