Översikt
Detta ESP32-S3 mikrokontrollerkort kombinerar en dual-core 32-bitars processor med 2,4 GHz Wi-Fi och Bluetooth Low Energy för anslutna inbyggda projekt. Välj N8R2, N8R8 eller N16R8-minne, lödda eller olödda pin-header, och en antennkontaktversion där det anges. Det gröna 44-stifts breakout-kortet är ett separat tillbehörsalternativ och inkluderar inte ett ESP32-S3 utvecklingskort.
Egenskaper
- Upp till 240 MHz dual-core Xtensa LX7 bearbetning med vektor- och DSP-instruktioner för inbyggda AI-arbetsbelastningar.
- Tre flash/PSRAM-konfigurationer för att matcha firmware- och buffertkrav.
- USB-programmering, inbyggd USB-funktionalitet och vanliga seriella gränssnitt för perifer integration.
- WS2812 adresserbar RGB LED på GPIO48.
- Välj förlödade headers för bekväm anslutning eller lösa headers för montering.

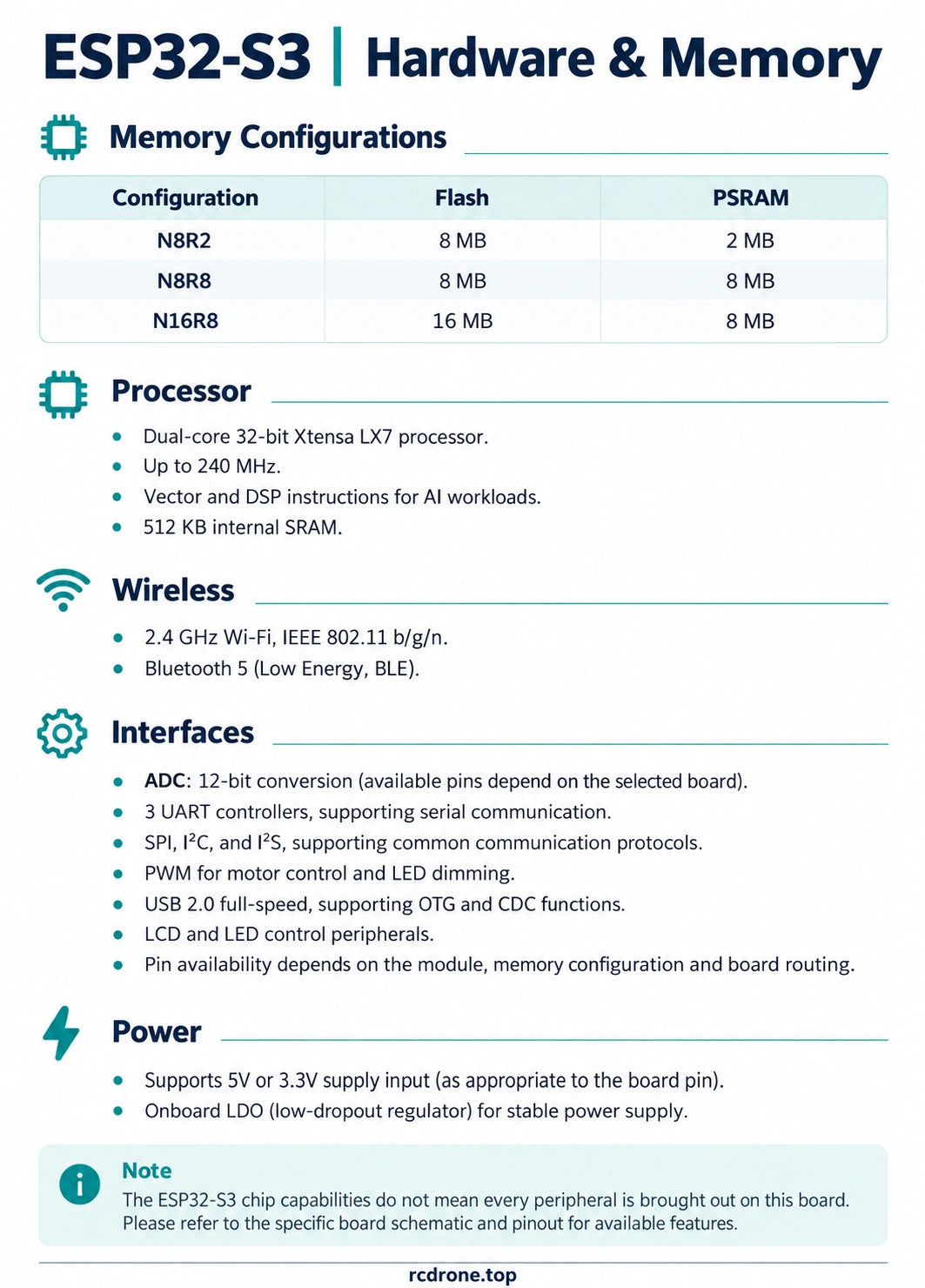

Specifikationer
| Processor | Dubbla kärnor 32-bitars Xtensa LX7, upp till 240 MHz; vektor- och DSP-instruktioner |
|---|---|
| Internminne | 512 KB SRAM |

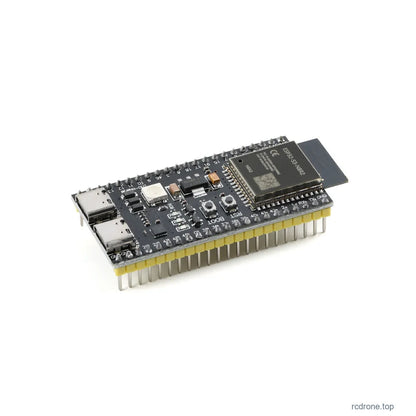

| N8R2-minne | 8 MB flash + 2 MB PSRAM |

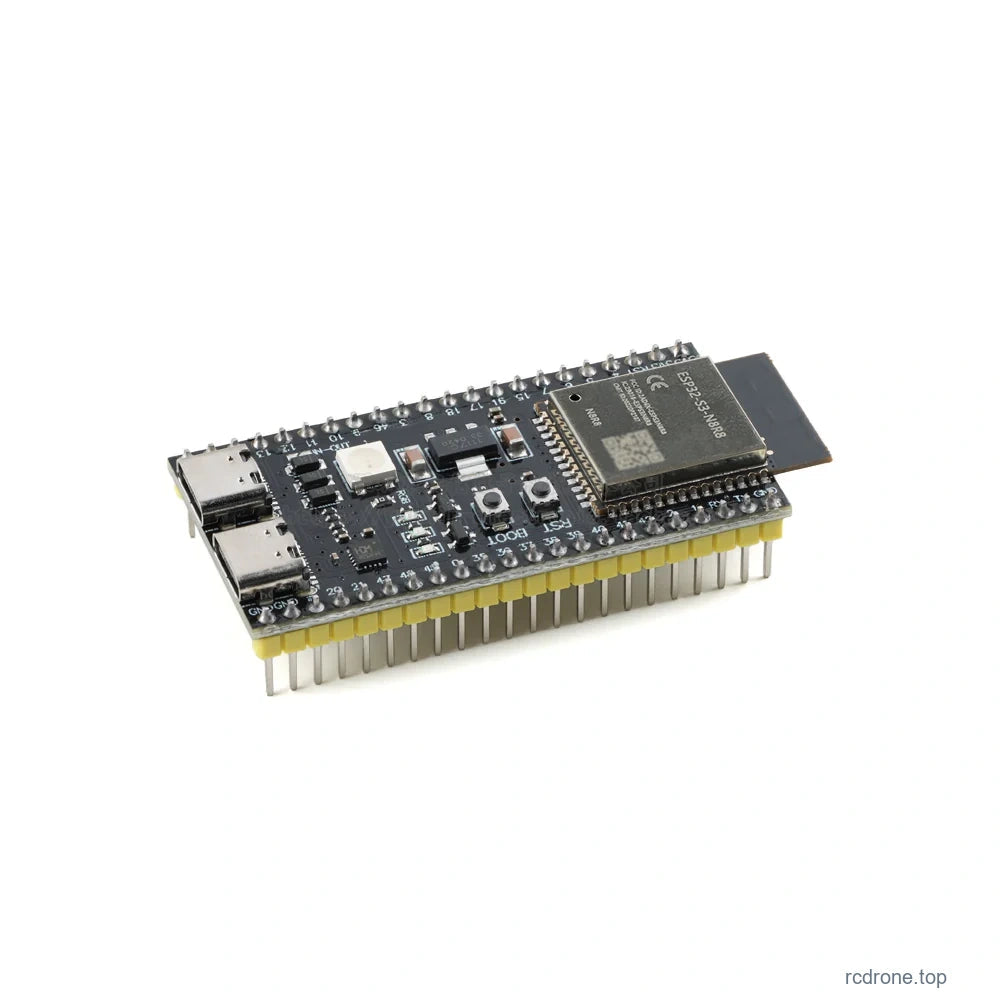

| N8R8-minne | 8 MB flash + 8 MB PSRAM |
| N16R8-minne | 16 MB flash + 8 MB PSRAM |
| Wi-Fi | 2.4 GHz IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 5 Low Energy (BLE) |
| Seriella och perifera gränssnitt | 3 UART-kontroller; SPI, I2C, I2S, PWM; LCD- och LED-kontrollperifera |
| ADC | 12-bitars konvertering; tillgängliga ingångar beror på kortets routing och valt modul |
| USB | Native USB 2.0 full-speed, OTG och CDC-funktioner; kortets löd-jumper villkor gäller |
| USB-till-seriell chip | FT232 på antennkontaktversioner; CH343 på versioner utan antennkontakt |
| RGB LED | WS2812 ansluten till GPIO48 |
| Strömingång | 5V vid 5Vin, eller reglerad 3.3V vid den lämpliga strömanslutningen; inbyggd LDO |
| Headers | Lödda eller olödda som valt |
| Breakout-tillbehör | Grön 44-stifts terminal breakout-kort, säljs separat som ett kort-endast alternativ |
Tillgång till perifera enheter beror på modulens minnesanvändning och kortets routing. ESP32-S3-chippet har upp till 45 programmerbara GPIO:er; detta är inte ett löfte om 45 fritt tillgängliga stift på varje kortkonfiguration.
Konfigurationsguide

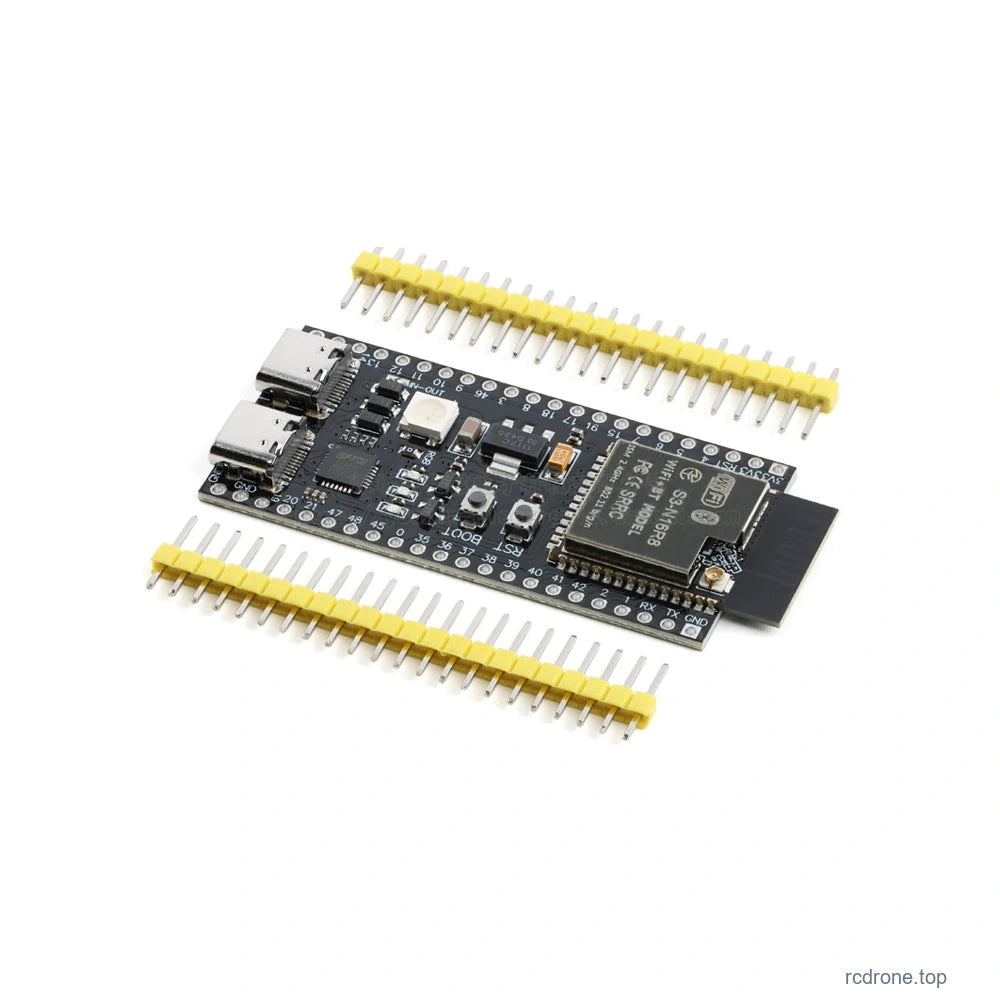

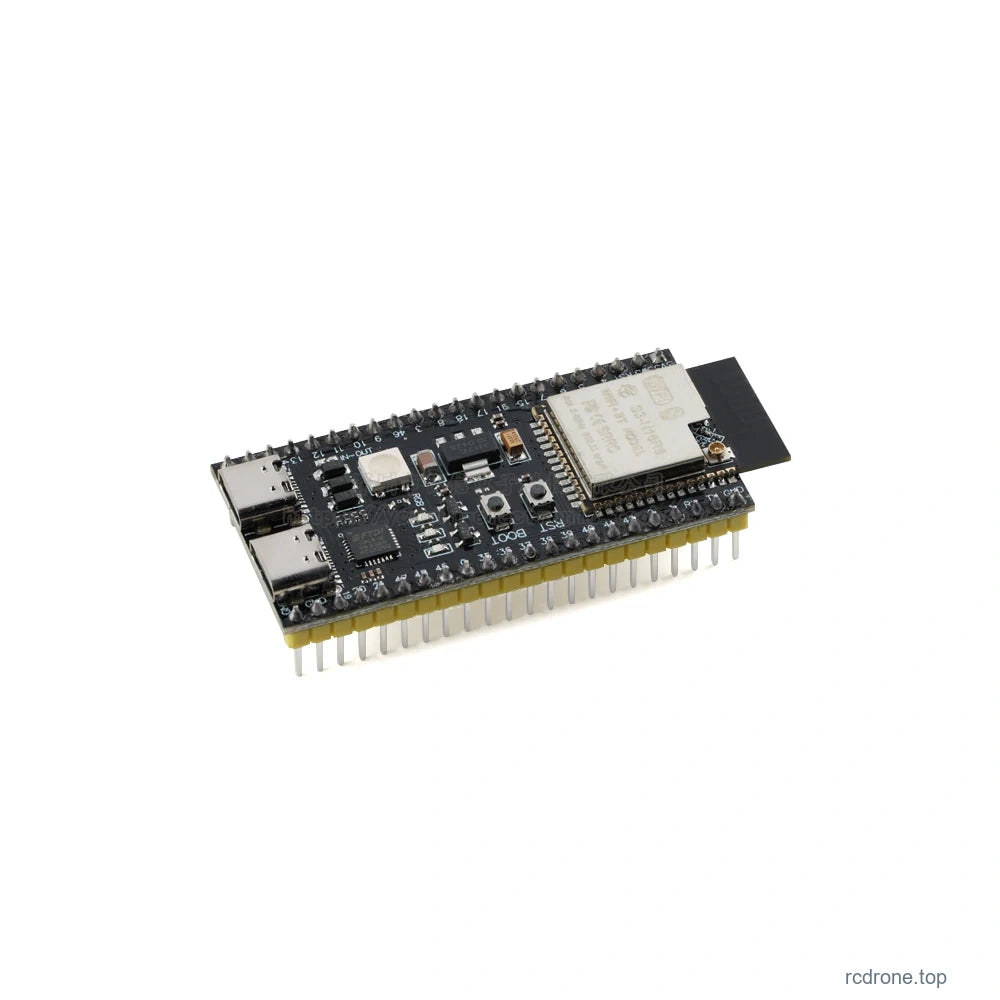

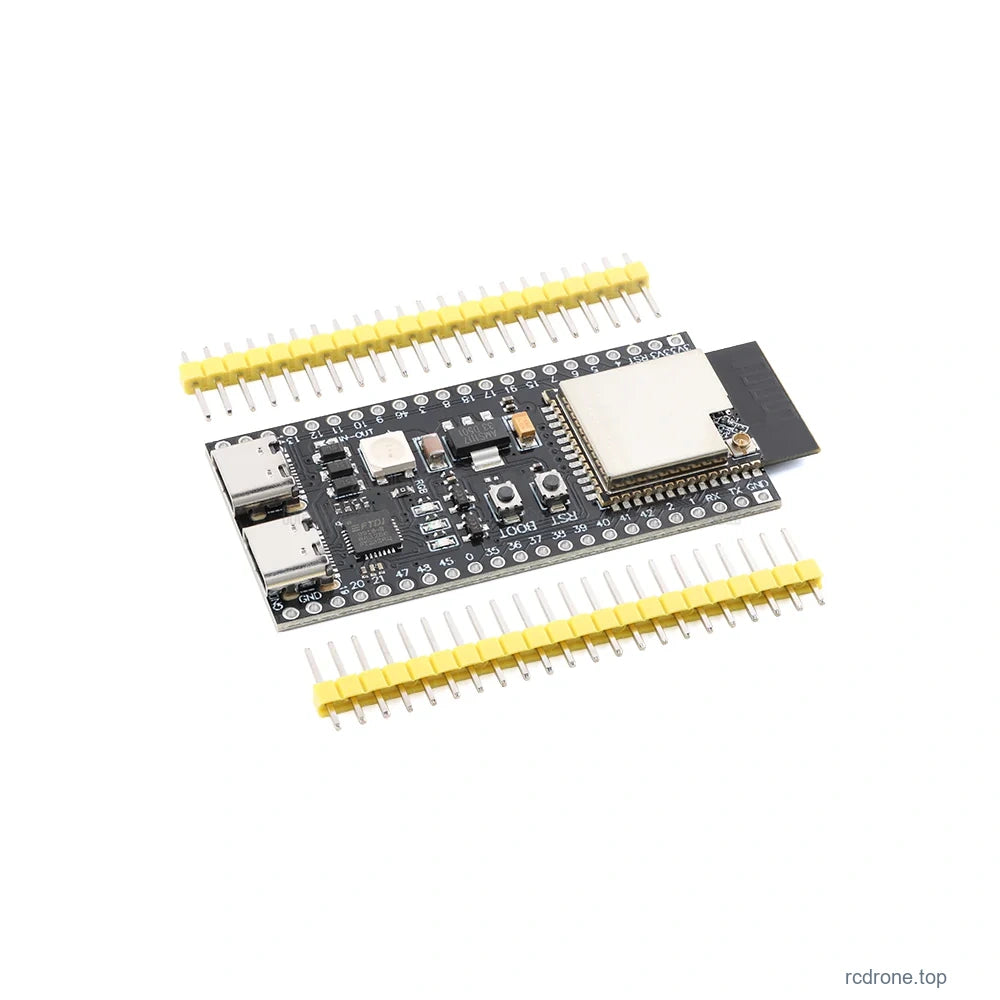

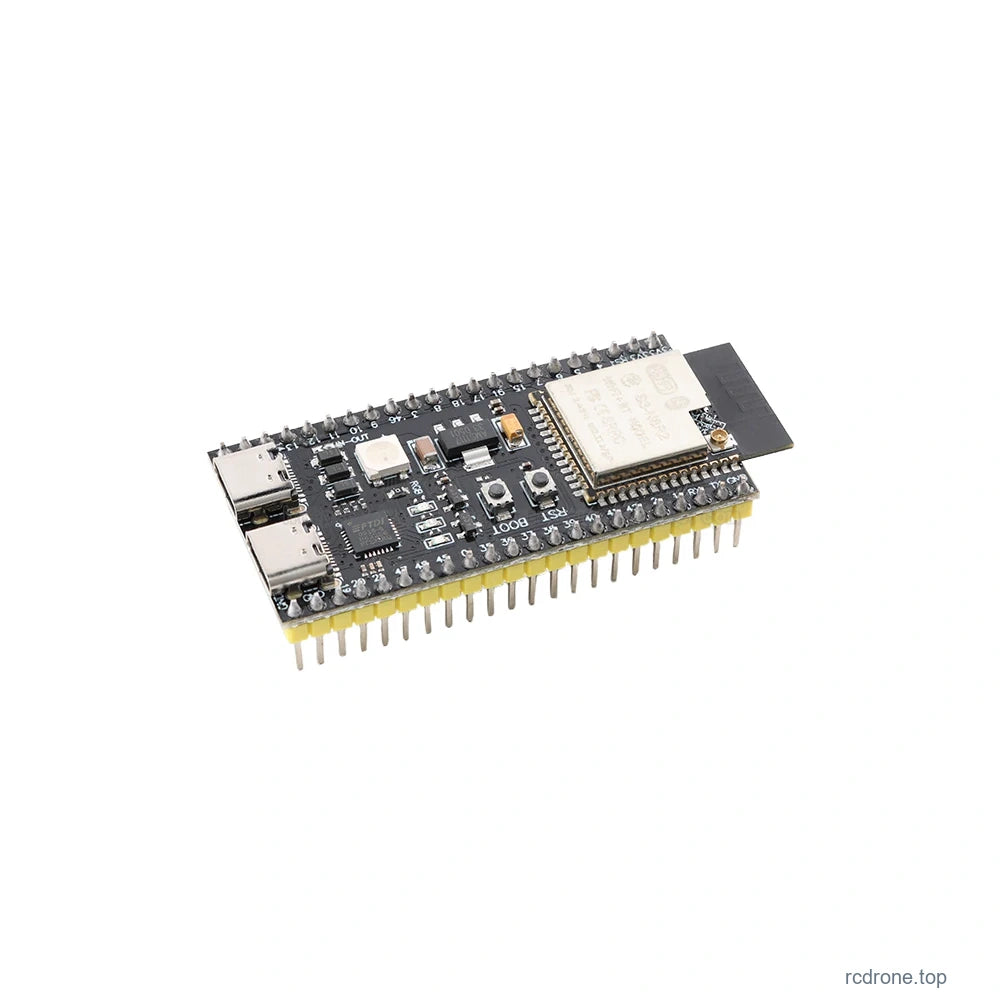

N8R2 tillhandahåller 8 MB flash och 2 MB PSRAM; N8R8 tillhandahåller 8 MB flash och 8 MB PSRAM; N16R8 tillhandahåller 16 MB flash och 8 MB PSRAM. Endast N8R2 och N16R8-konfigurationerna som listas med en antennkontakt inkluderar den anslutningen. Kontaktversioner använder PCB-antennen som standard; byte till en extern antenn kräver omplacering av antennvalets jumper-resistor.

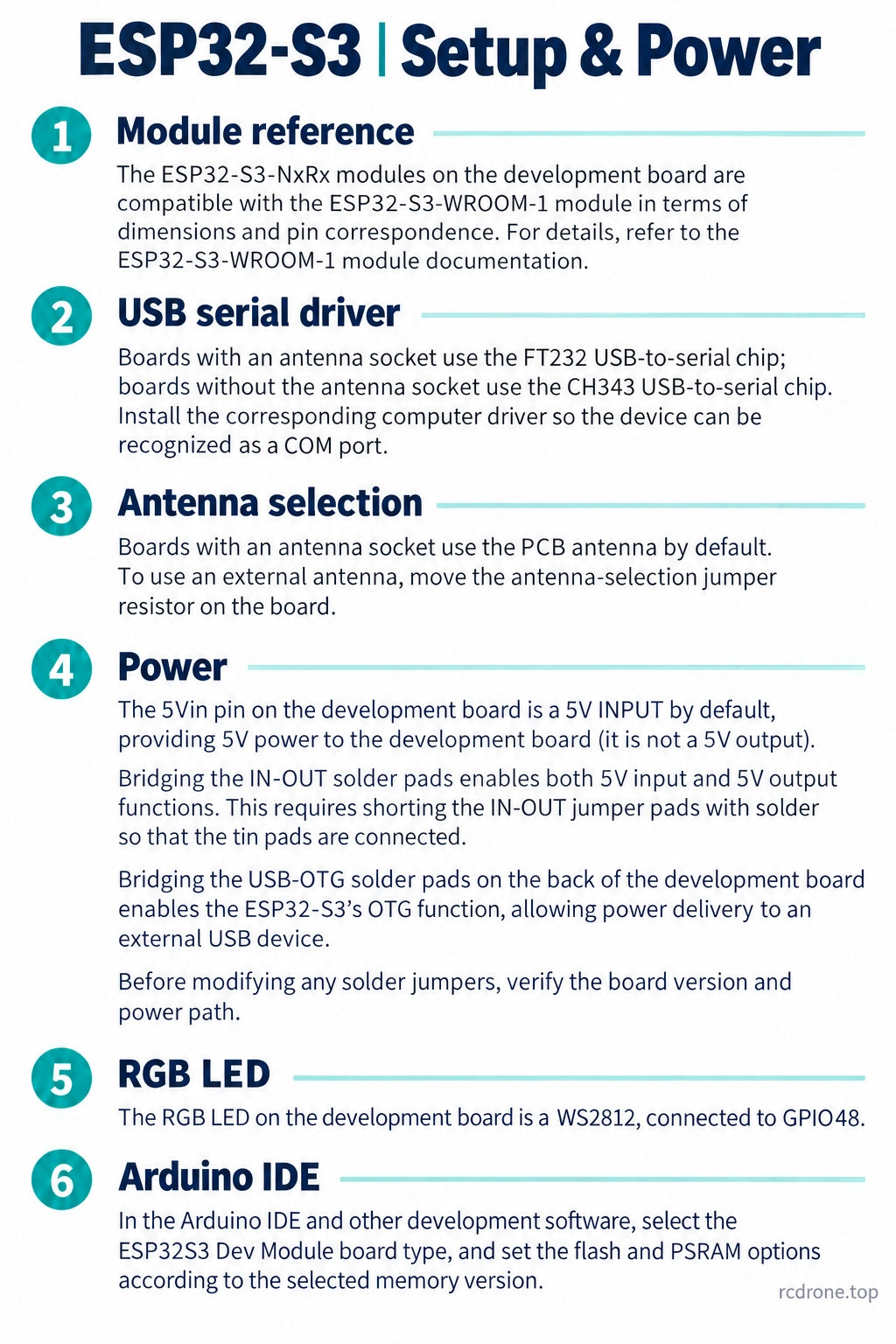

Ström och USB-installation
5Vin-pinnen är en 5V-ingång som standard. För att aktivera in-/utgångsoperation, koppla ihop IN-OUT-lödplattorna. Att koppla ihop de bakre USB-OTG-lödplattorna möjliggör strömförsörjning till en ansluten USB-enhet för OTG-användning. Verifiera det valda kortet och dess strömväg innan du modifierar lödjumpers. Installera den matchande FT232 eller CH343 datordrivrutinen för USB-seriell kommunikation.
Utvecklingsprogramvara

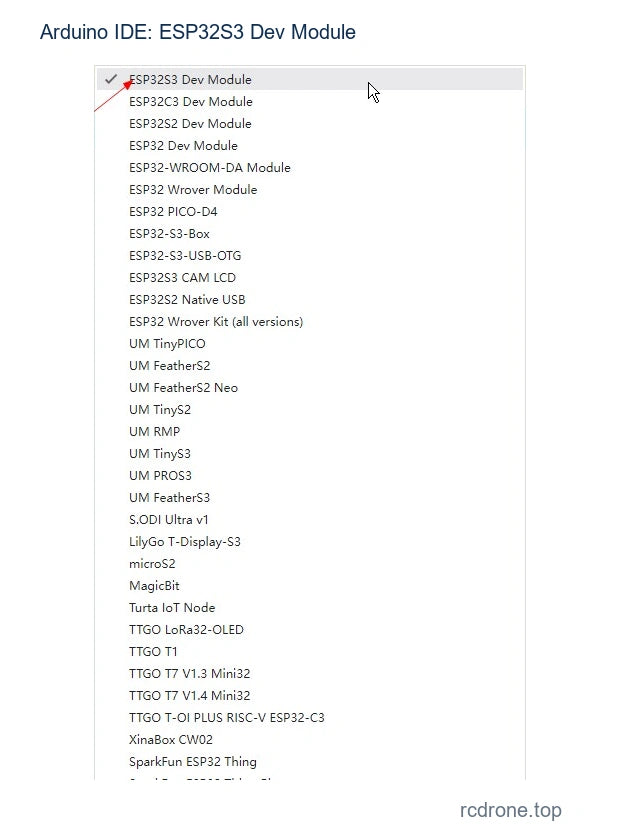

I Arduino IDE, välj ESP32S3 Dev Module och matcha flash- och PSRAM-inställningarna med den valda minneskonfigurationen. Modulens dimensioner och pin-korrespondens följer referensen ESP32-S3-WROOM-1; kontrollera den faktiska dokumentationen för kortet och modulen innan du designar en bärare eller kapsling.
Tillämpningar
- Wi-Fi-anslutna sensorer och IoT-prototyper.
- Bluetooth Low Energy perifera projekt.
- Inbäddad kontroll, perifera gränssnitt och små robotikprototyper.
- Inbäddad AI och röstinteraktionsutveckling där den valda programvaran, minnet och extern hårdvara är lämpliga.
Vad ingår

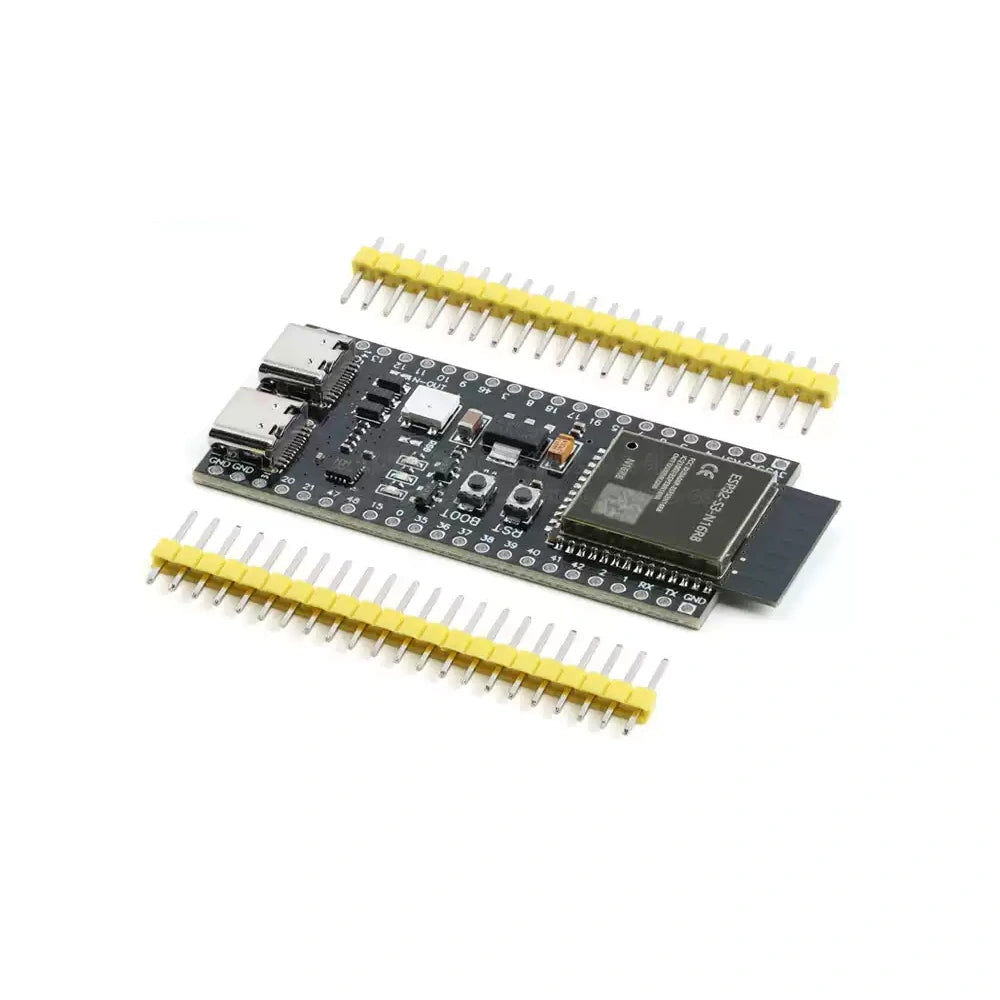

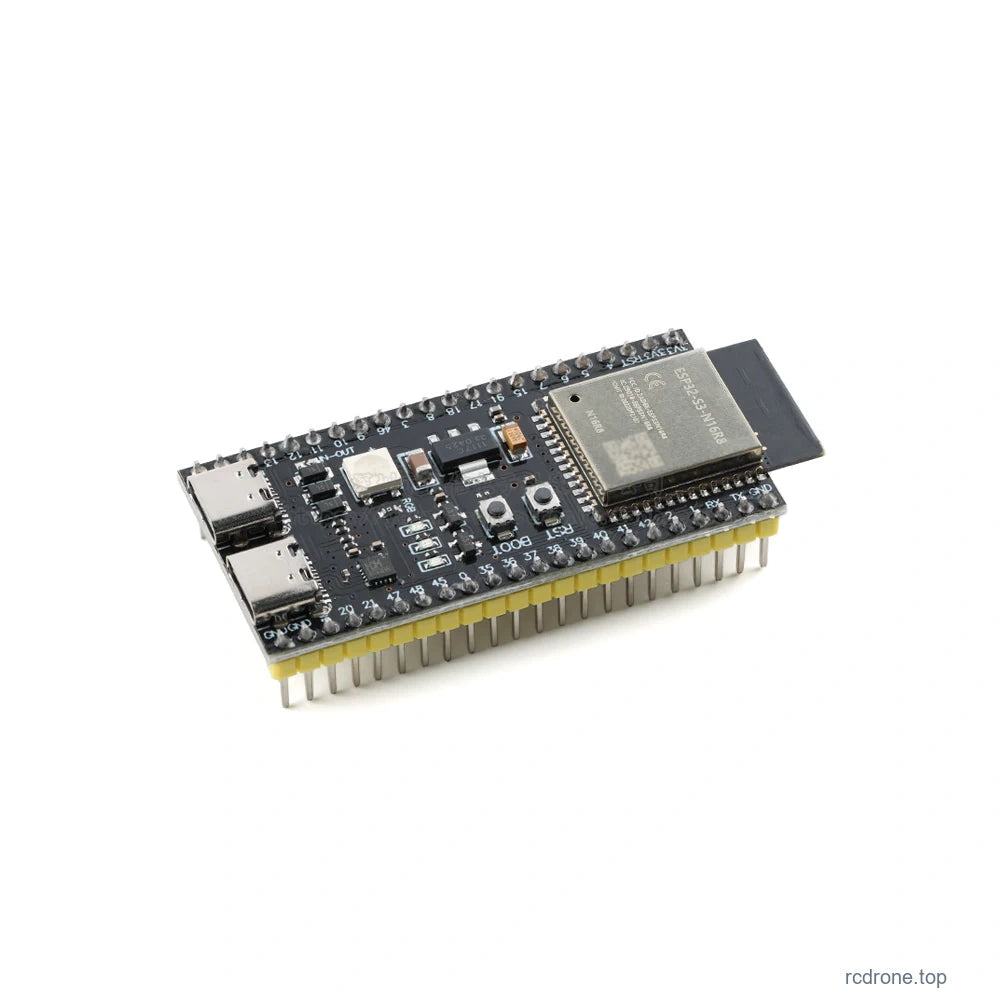

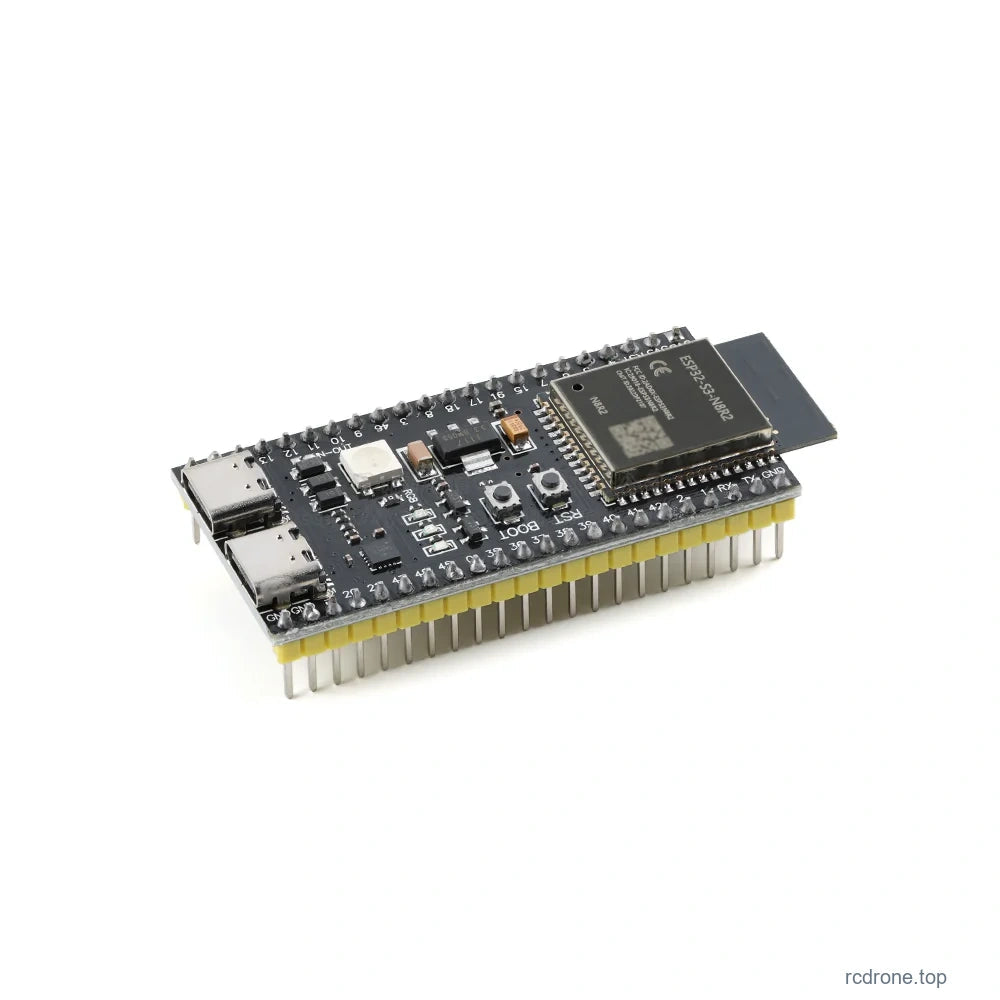

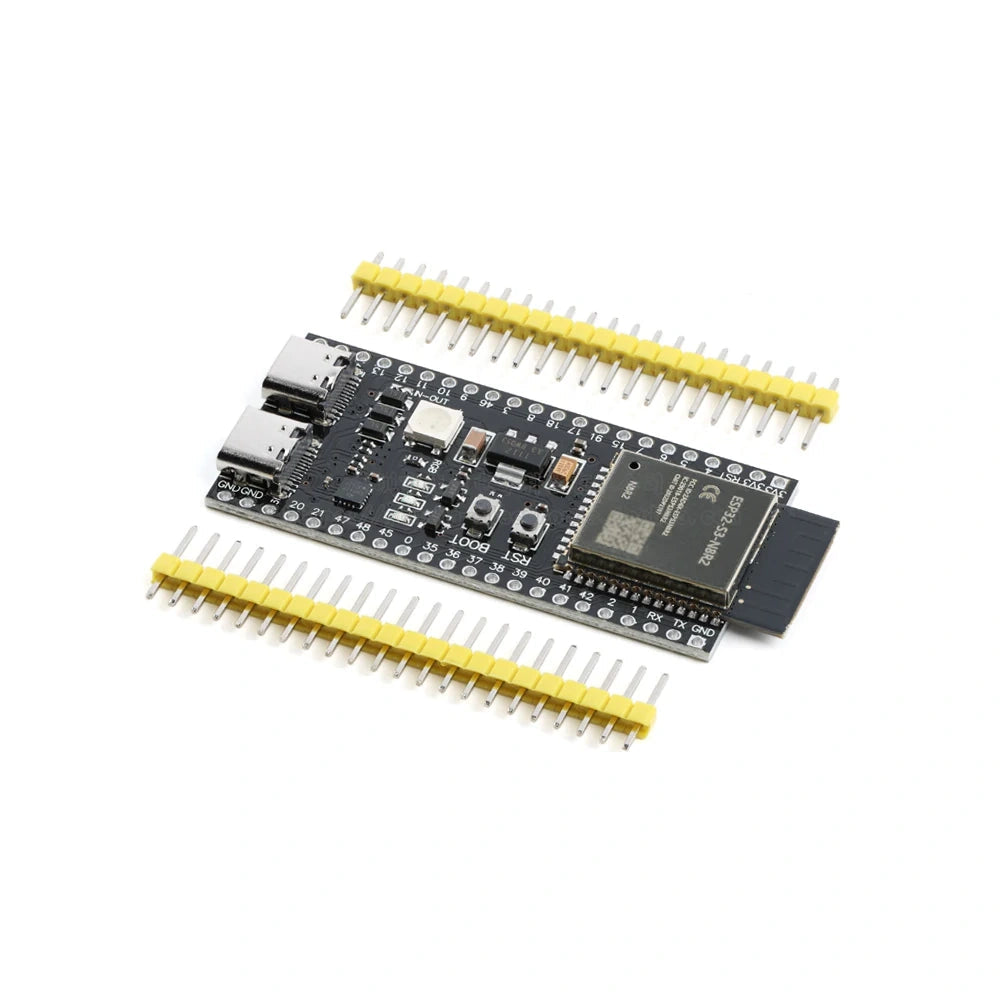

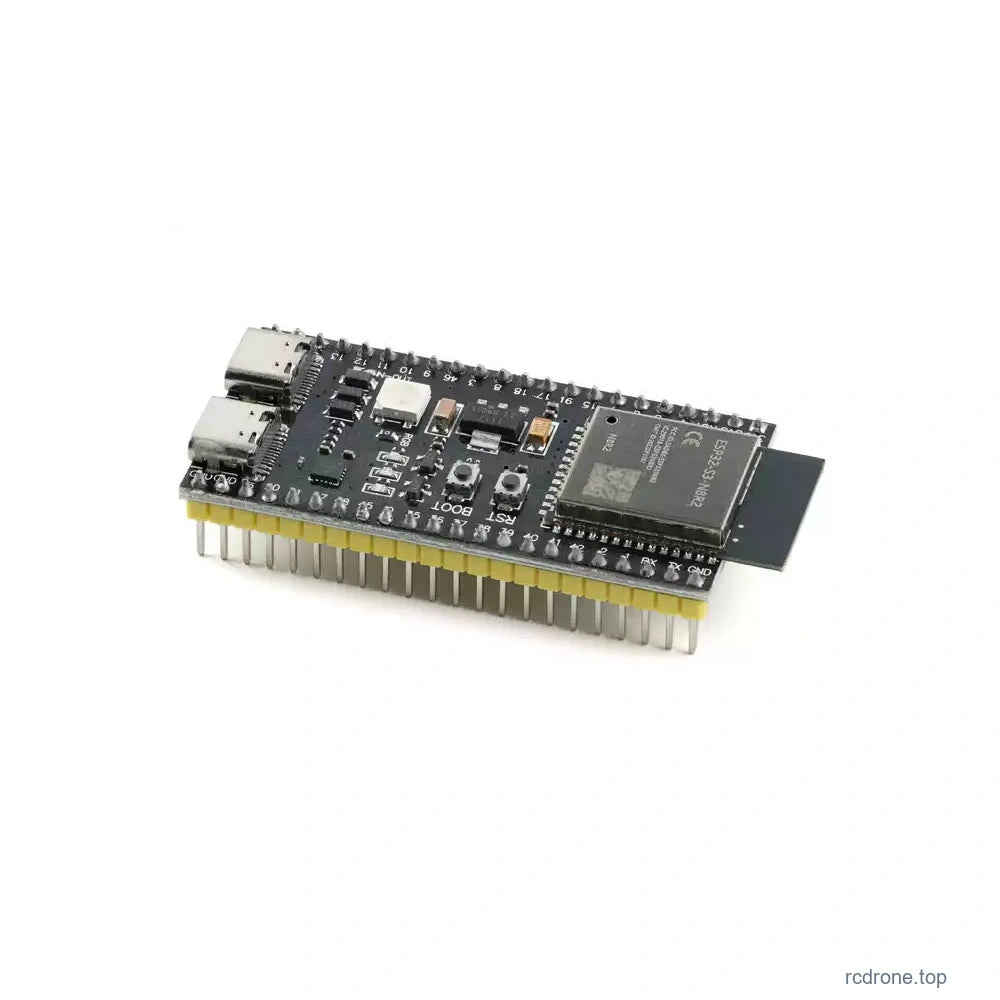

- Utvecklingskort alternativ: ett valt ESP32-S3-kort med lödda stift, eller de lösa stiften som visas för det oslödda alternativet.

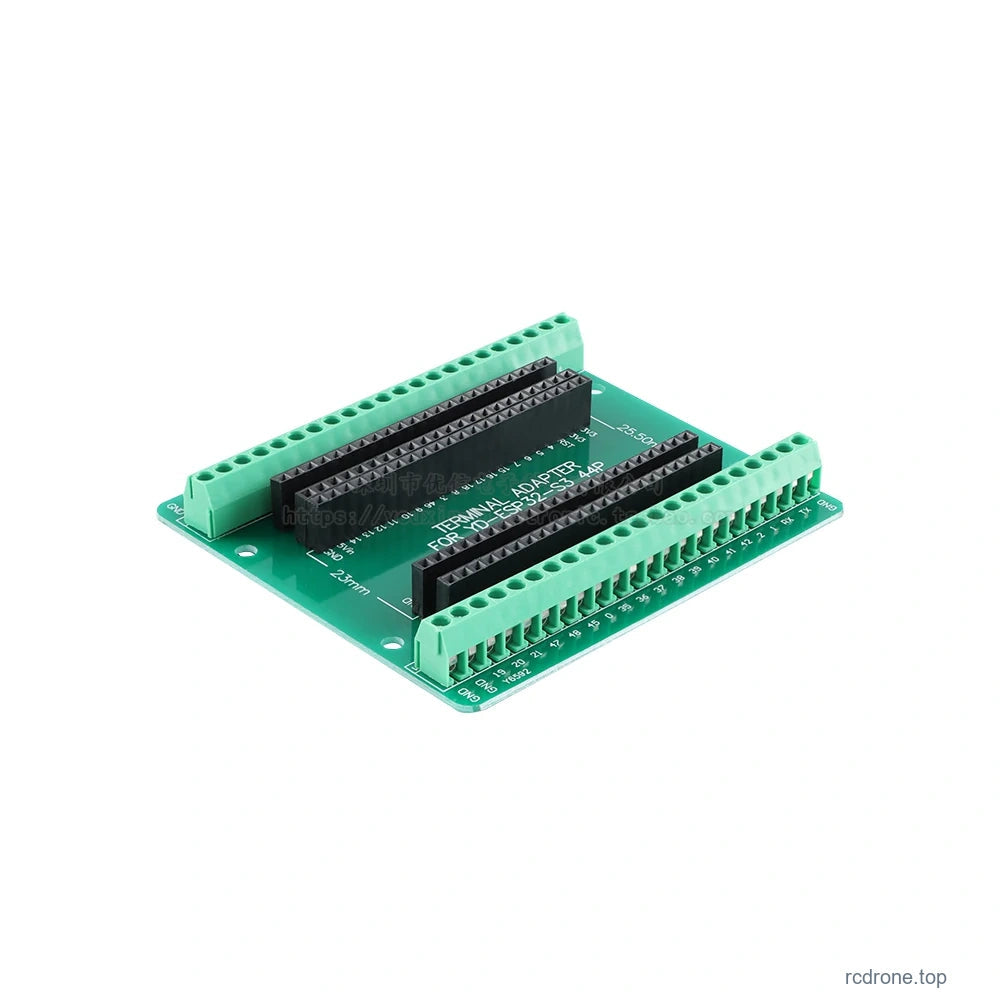

- 44-stifts breakout-kort alternativ: ett grönt breakout-kort endast; ESP32-S3 processor kort ingår inte.

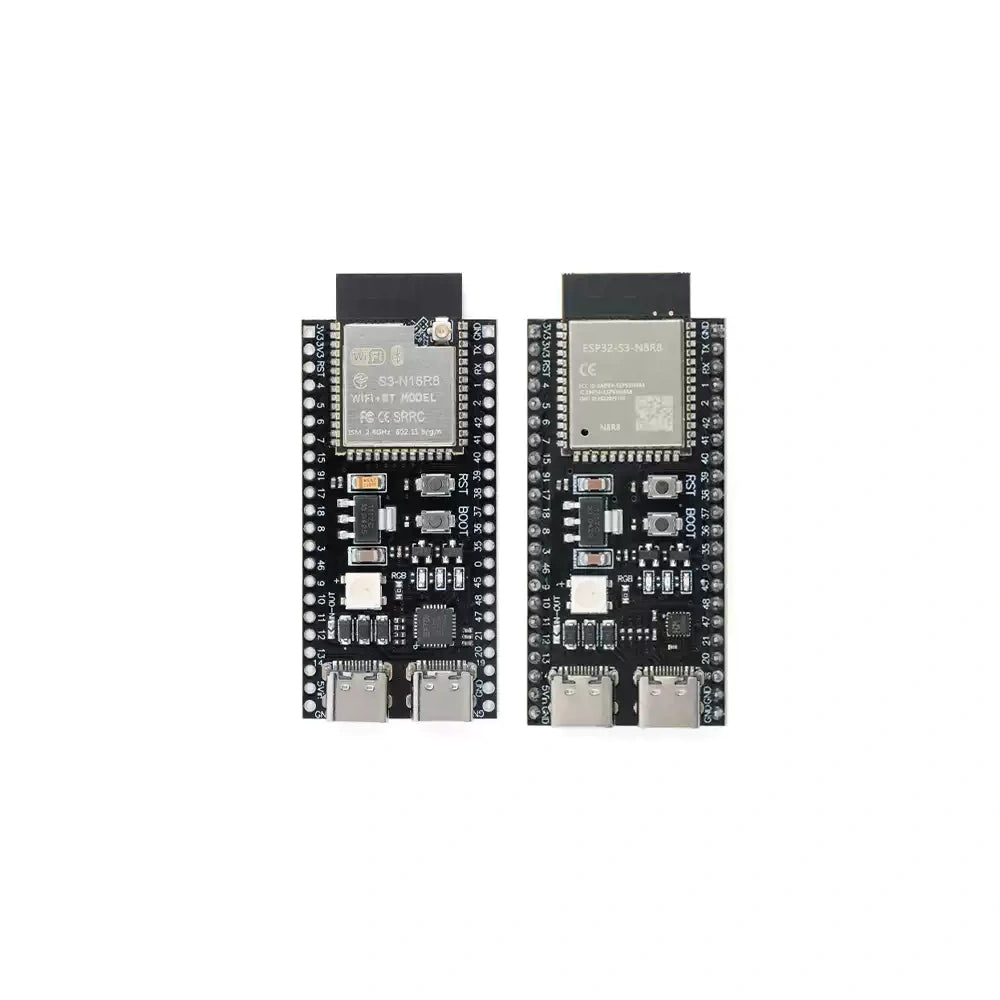

Jämförelsebilder visar konfigurationsalternativ, inte ett två-korts paket. USB-kabel, extern antenn, display, mikrofon, högtalare, batteri och robot hårdvara ingår inte.
FAQ
Ingår det gröna breakout-alternativet ett ESP32-S3-kort?
Nej. Det är endast terminal breakout-kortet; välj ett utvecklingskort alternativ separat om det behövs.
Är antennkontakten aktiv som standard?
Nej. Kontaktversioner använder PCB-antennen initialt.Användning av extern antenn kräver att antennvalets jumper-resistor ändras.
Kan jag använda 5Vin som en 5V utgång omedelbart?
Stiftet är en ingång som standard. In-/utgångsoperation kräver att IN-OUT lödpads kopplas samman efter att ha kontrollerat strömvägen på kortet.
Vilken Arduino-kortprofil ska jag välja?
Välj ESP32S3 Dev Module, och ställ in flash och PSRAM för att matcha N8R2, N8R8 eller N16R8.
