EWRF 800TVL mikrokamera med OSD SPECIFIKATIONER

Använd: Fordon och fjärrkontrollleksaker

Rekommendera ålder: 12+y

Ursprung: Kina

Material: Plast

För fordonstyp: Flygplan

Varumärke: RadioLink

5.8G mikrokamera med OSD-specifikation:

• Telemetriinnehåll: bildöverföring, frekvenspunkt, batterispänning

• Frekvens: 5,8G 48CH, 6 band.

• Kameraupplösning: 800TVL(720P)

• Sändningseffekt: Justerbar, 25mW/100mW/200mW (fabriksinställningen är 25mW)

• Strömingång: DC3V-5,2V

• Ström (4,2v)：320mA(25mW)/400mA(100mW)/460mA(200mW)

• Videosystem: PAL

• FOV: 150°

• Brännvidd: 1,2 mm

• Bildförhållande: 4:3

• Trådtyp: 28AWG

• Storlek: 18,03*16,83*16,55 mm

• Vikt: 4,4 g


Funktioner:

• 5.8G 800TVL mikrokamera med OSD

• Superministorlek och lätt vikt

• Stöd för bildvändningsfunktion

• 2 LED-lampor, 1 knapp


Paketlista:

Kamera *1

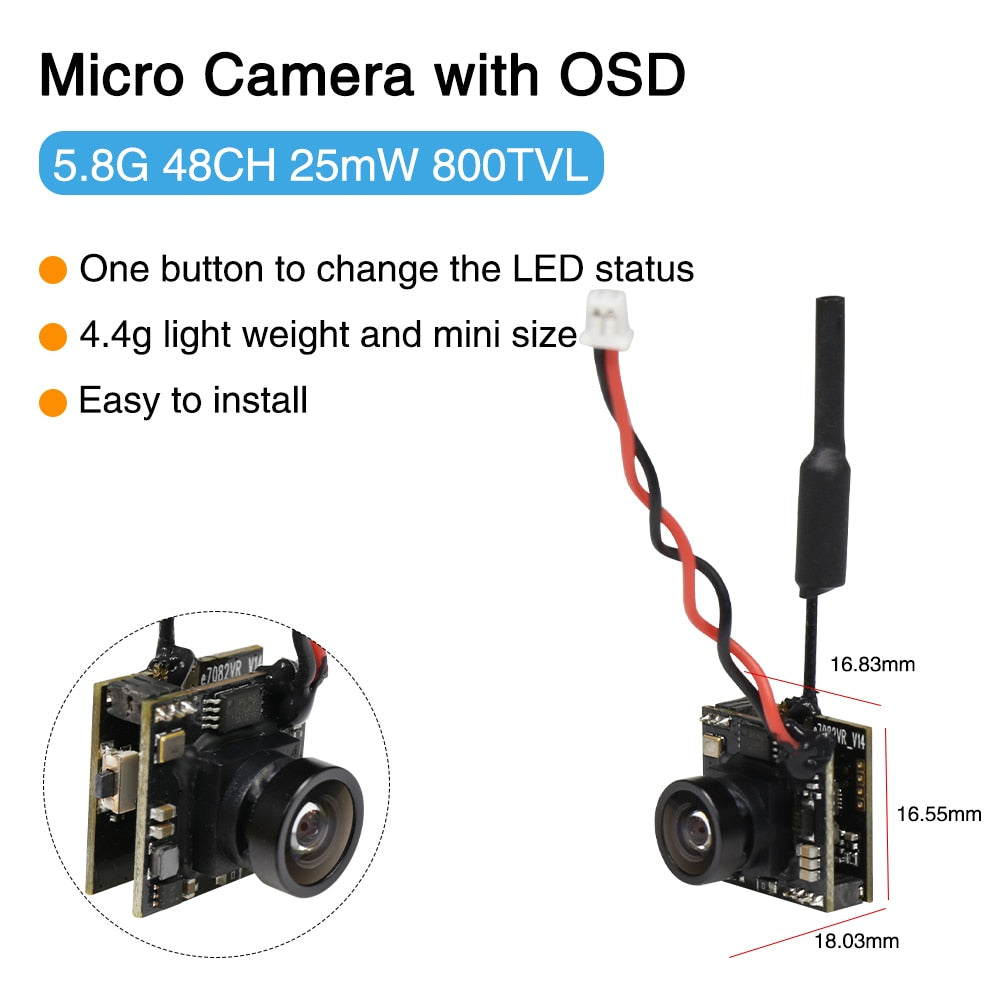

Mikrokamera med OSD 5.8G 48CH 25mW 80OTVL En knapp för att ändra LED-status 4.4g låg vikt och ministorlek Lätt att installera 16.83mm JVh 16.55mm 17.054mm Ad4.054mm

Driftinstruktion:

Frekvensväxling:

1. Tryck länge på knappen i 5 sekunder, den röda lysdioden blinkar en gång för att gå in i frekvensväxlingsläge.

2. Kort tryck en gång på knappen för att ändra frekvens, 1-8 justerbar.

3. Blått ljus blinkar 1 gång för att indikera frekvens 1, blått ljus blinkar 2 gånger för att indikera frekvens 2, och sedan 3-8.

Bandbyte:

1. Tryck länge på knappen i 5 sekunder, den röda lysdioden blinkar 2 gånger för att gå in i bandväxlingsläge.

2. Kort tryck på knappen en gång för att byta band, 1-6 justerbar.

3. Blått ljus blinkar en gång för att indikera band 1, blått ljus blinkar två gånger för att indikera band 2, och sedan 3-6.

Sändning av transmissionsström:

1. Tryck länge på knappen i 5 sekunder, den röda lysdioden blinkar 3 gånger för att gå in i strömbrytarläge.

2. Tryck en gång kort på knappen för att ändra överföringseffekt, A-F justerbar.

3. Blått ljus blinkar en gång för att indikera 25mw, 2 gånger för att indikera 100mw, 3 gånger för att indikera 200mw. Ju större effekt, desto längre överföringsavstånd.

Obs: Standardöverföringseffekten är 25mw till utlandet på grund av policyn. Vänligen byt efter behov.

Växling av överföringsläge:

1. Normalt arbetsläge: Den röda och blå lysdioden lyser alltid.

2. Lågeffektmoduleringsläge (Pitmode): Den röda lysdioden lyser och den blå lysdioden är släckt. I detta läge är överföringsavståndet 1-2 meter.

3. Tryck kort två gånger på knappen för att växla läge.

Obs! När alla parametrar har ställts in, tryck länge på knappen, och den röda och blå lampan tänds indikerar att du ska gå in i sparläget och sedan arbetsläget, annars kan modulen inte lämna inställningen tillstånd och kan inte spara de inställda parametrarna.

Obs:

Om det inte finns någon bild på din RC8X-skärm när allt är klart, vänligen tryck på kanal 2 på FPV-mottagaren för att söka efter kameran.

5,8G FPV-mottagare Specifikationer:

• Modell: EWRF 708R

• Produktnamn: 5,8G FPV-mottagare

• Frekvens: 5,8G

• Kanaler: 48

• Arbetsström: 100mA vid 12V

• Arbetsspänning: DC7-24V

• Storlek: 27x42,8 mm

• Nettovikt: 11,8G

Paket innehåller:

• 1 x 5,8G FPV-mottagare

• 1 x 2 i 1 AV-anslutningskabel

  CH1 Automatisk skanningskanal CH2 Kanalkonfiguration Ljudkabel Video Jordkabel Videokabel AV-mottagare Negativa poler DC7-24V

Idbuk 8.1V Hemmodell_1 Kanal servovy Värde CH1 CH2 CH3 CHA CHS CH6 CH7 CHB 76 HM IG Radio
