Hobbywing EZRUN MAX 4200-serien 4268SD G2R Sensormotor 2500KV för 1/8 Buggy, 1/10 Truck

Översikt

Hobbywing EZRUN 4268SD G2R är en sensorerad motor designad för RC-applikationer som 1/8 buggy och 1/10 tunga monstertruckar. Den är designad för kompatibilitet med Hobbywing EZRUN MAX8 G2S ESC; ESC:n kan automatiskt känna igen motorn för att bilda ett helt sensorerat kraftsystem och möjliggöra motorskydd mot överhettning.

Nyckelfunktioner

• Sensorerad design för linjär, smidig respons (sensorläge stöds).
• Rotorn använder fyra högstyrka, högtemperaturbeständiga sintrade Nd-Fe-B-magneter med utvidgade magnetplattor för vridmoment och stabil utgång.
• Oberoende magnetring hjälper Hall-sensorn att avge en ren rotorsignal och minskar sensorinterferens.
• Hög utgångseffektivitet för att hjälpa till att minska temperaturen och leverera mer kraft under samma belastning.
• Konstruktionselement som listas: CNC-bearbetat aluminiumhus, högrenhets kopparvindningar, avancerad rotorstruktur, 0.5in) Vikt 320g Temperaturområde -10°C till 60°C Maximal effekt 1500W Maximal spänning 22.2V Maximal ström 80A Maximal belastning 200A Rekommenderad ESC 120A Garanti 6 månader728in) Lagrets storlek (mm) Fram: D16*D5*T5; Bak: D11*D5*T5 Pol 4 Vikt 360g Tillämpning 1/8 Buggy, 1/10 Tung Monster Truck Diameter på kylflänsar R42 Diagramdimensioner (längdtolerans) 68 ±0.3 Diagramdimensioner (axellängdtolerans) 18.5 ±0.5 Diagrametiketter ø25.40; ø40.8; ø5; 3-ø6.5 GBC; 4-M3; 4-M4; 22.5°; C.C.W Monteringshålens djup (manuell anteckning) 5.5mm

  Vad som ingår

  • (1) Ezrun MAX 4268 SD Motor (2500KV)
  • (1) Manual

  För produktstöd, kontakta support@rcdrone.top or besök https://rcdrone.top/.

  Applikationer

  • 1/8 Buggy
  • 1/10 Tungt Monster Truck
  • Använd med Hobbywing EZRUN MAX8 G2S ESC (automatisk motorigenkänning; motoröverhettningsskydd stöds när den kopplas ihop med den matchande ESC)

  Installation & Användningsnoteringar

  • Monteringshål skruvar: två uppsättningar av M4 och två uppsättningar av M3; monteringshål är 5,5 mm djupa. Bekräfta skruvlängd enligt motorfästplattans tjocklek för att undvika skador på grund av långa skruvar.
  • När du ansluter motorn och ESC, matcha de markerade trefaspositionerna A, B och C motsvarande.
  • När du ansluter motorens sensortråd till ESC:s sensortråd, anslut enligt pilmarkeringen på sensorgränssnittet.
  • Innan du slår på ESC, kontrollera motorinstallationen och ordningen på alla anslutningar.
  • Alla anslutningar måste göras korrekt.Otillräckliga eller svaga anslutningar kan orsaka förlust av kontroll eller stora problem.
  • Applicera aldrig fullt gas utan att pinionen är installerad. Extremt höga RPM utan belastning kan skada motorn.
  • Sluta använda om motorn överstiger 100°C/212°F, eftersom höga temperaturer kan skada motorn och försvaga rotorn.

  Manualer

  • Användarmanual: Ezrun MAX 4200-seriens motorer
  • Produktbroschyr: EzRun MAX4200-seriens motorer leaf_en.pdf

  Detaljer

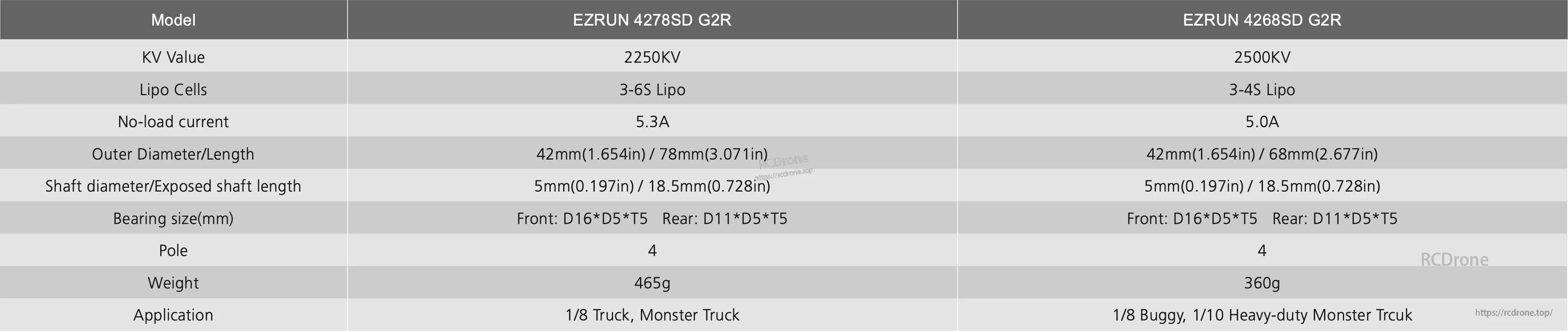

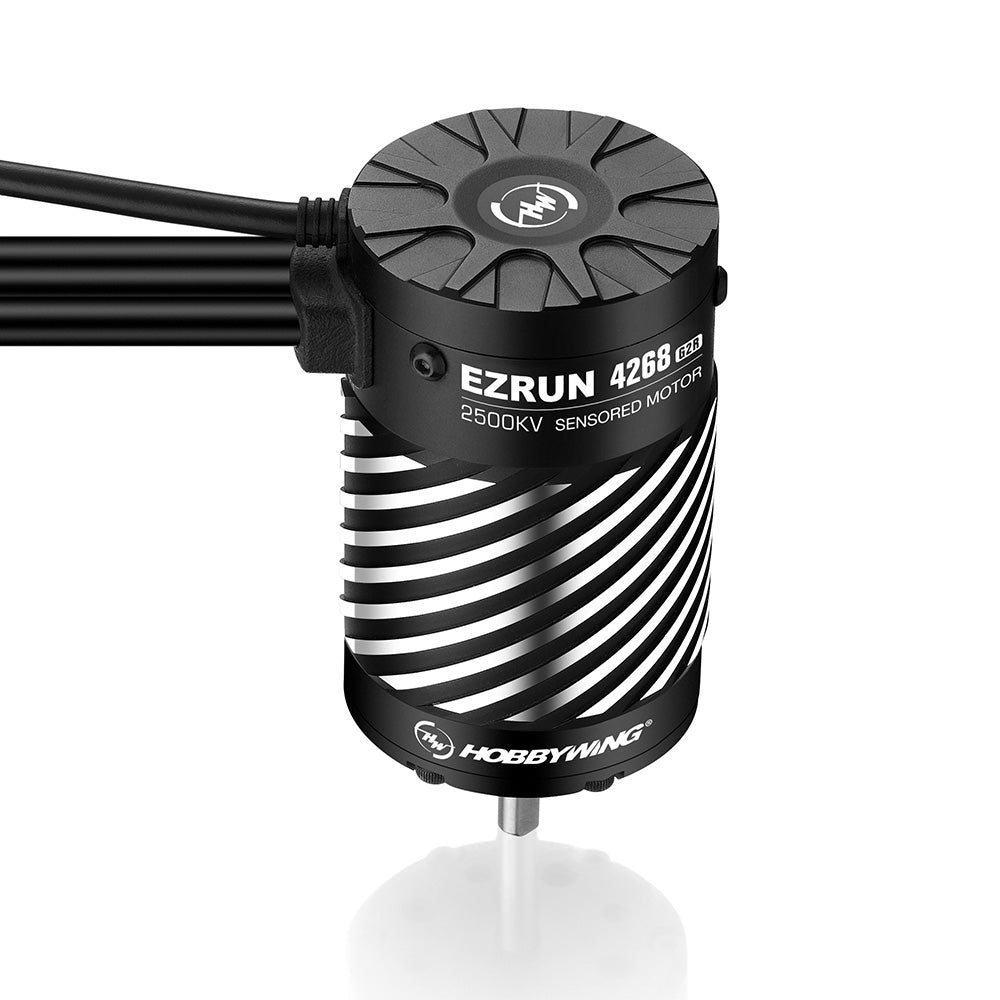

  EZRUN 4268SD G2R är listad på 2500KV med 3–4S LiPo-stöd, en 42mm diameter x 68mm längd burk, och en 5mm axel.

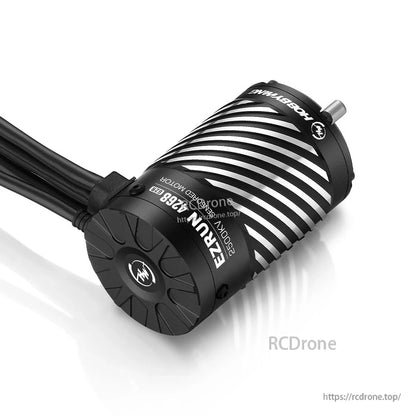

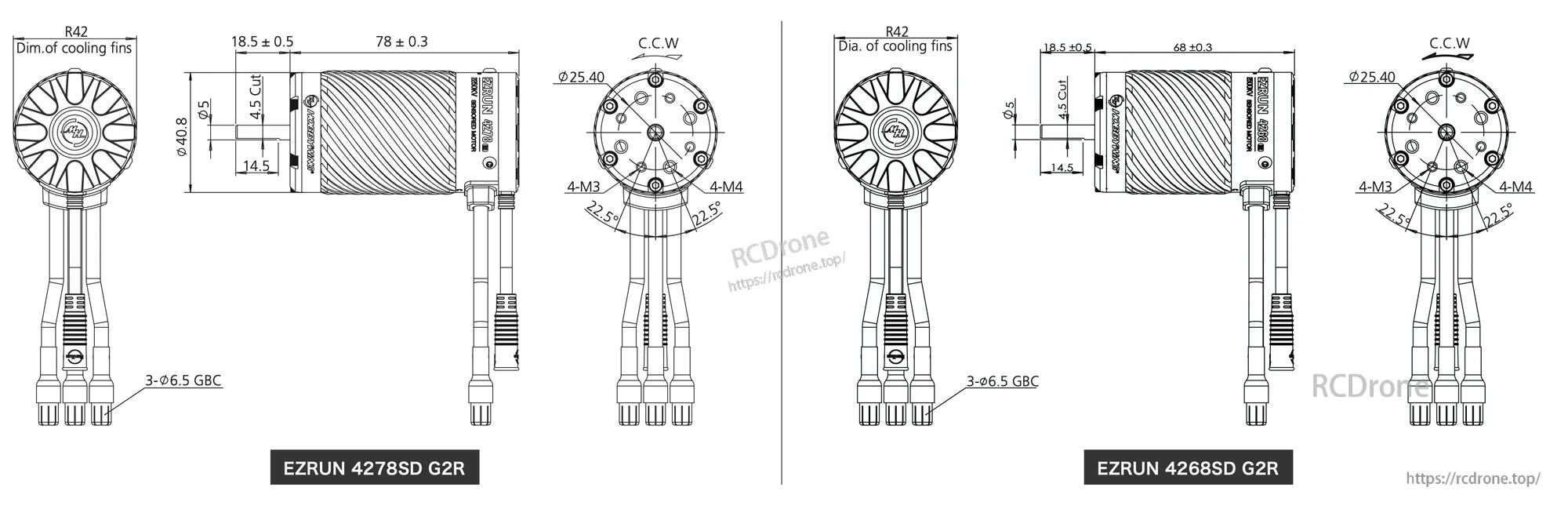

  EZRUN 4268SD G2R sensormotor använder en kammare med finnar på 42mm med ett 4-M3/4-M4 monteringsmönster och tydligt markerade axel- och bultcirkelmått för enklare montering.

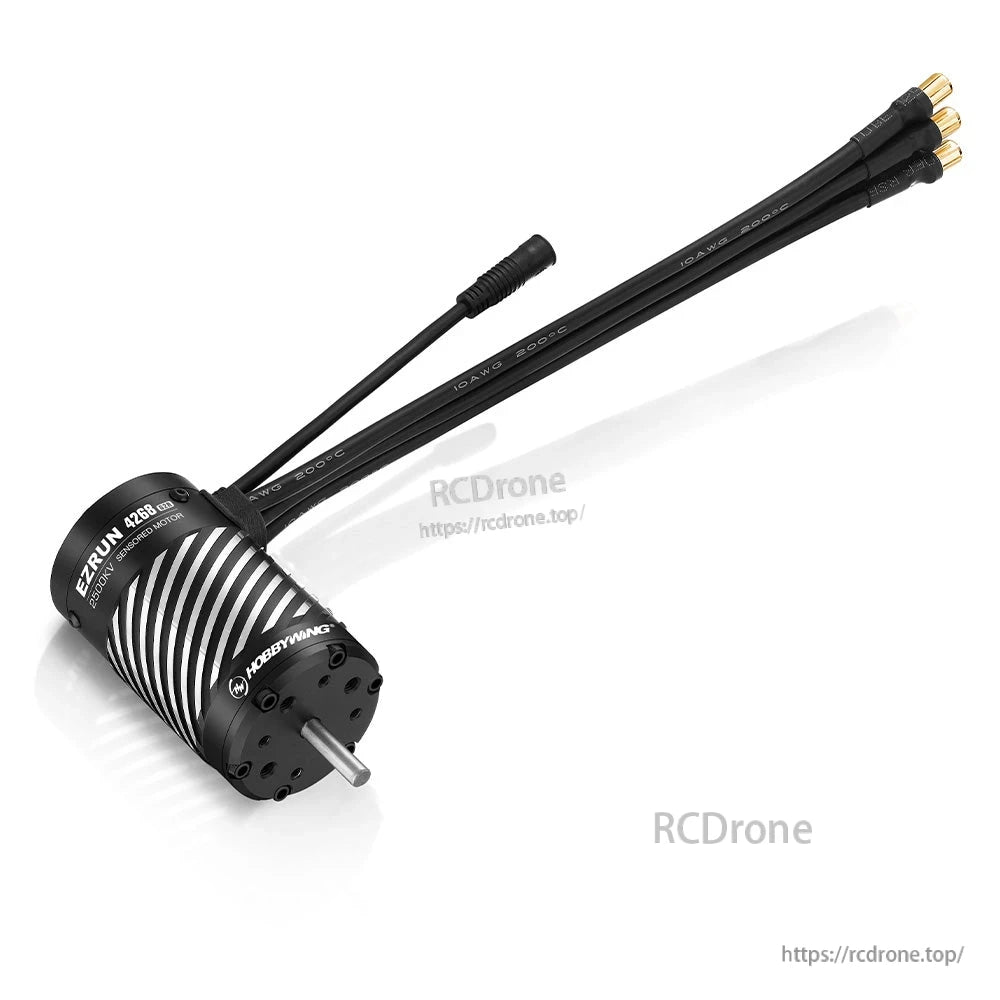

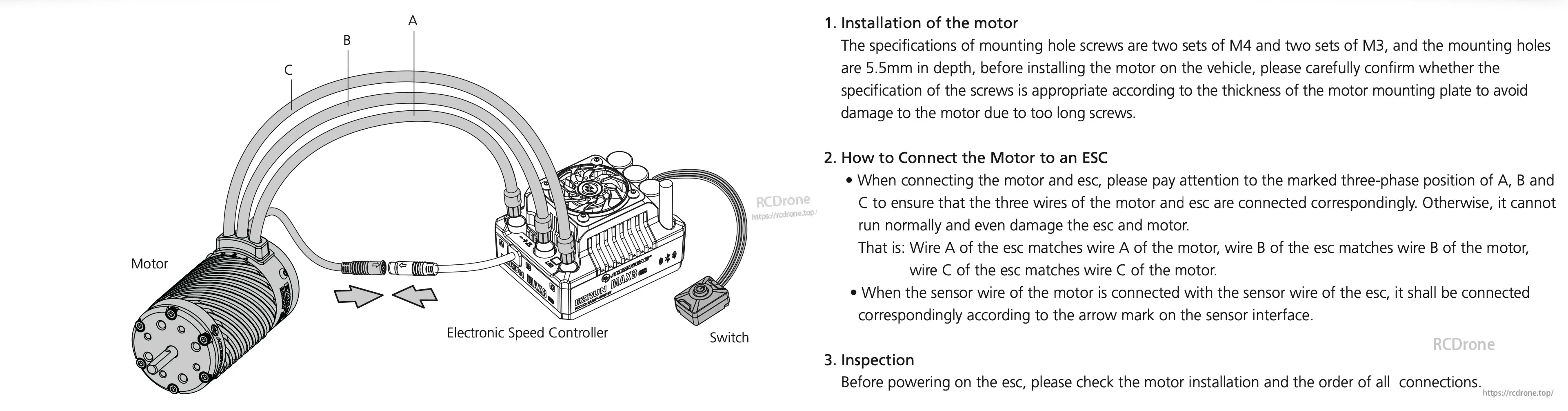

  Motorn ansluts till ESC:n med matchade A, B och C fasledningar plus en sensorkabel som är justerad enligt pilmarkeringen för korrekt drift.



  EZRUN MAX 4200-seriens sensorkonstruktion är inriktad på en linjär, mjuk gasrespons.



  Hobbywing EZRun MAX 4200-seriens motorer är designade för att para ihop med EzRun MAX8 G2S ESC för matchad drift och stöd för överhettningsskydd.



  EZRUN 4268 sensormotor är klassad för upp till 60 000 RPM och levereras med förinstallerade ledningar för enkel installation.

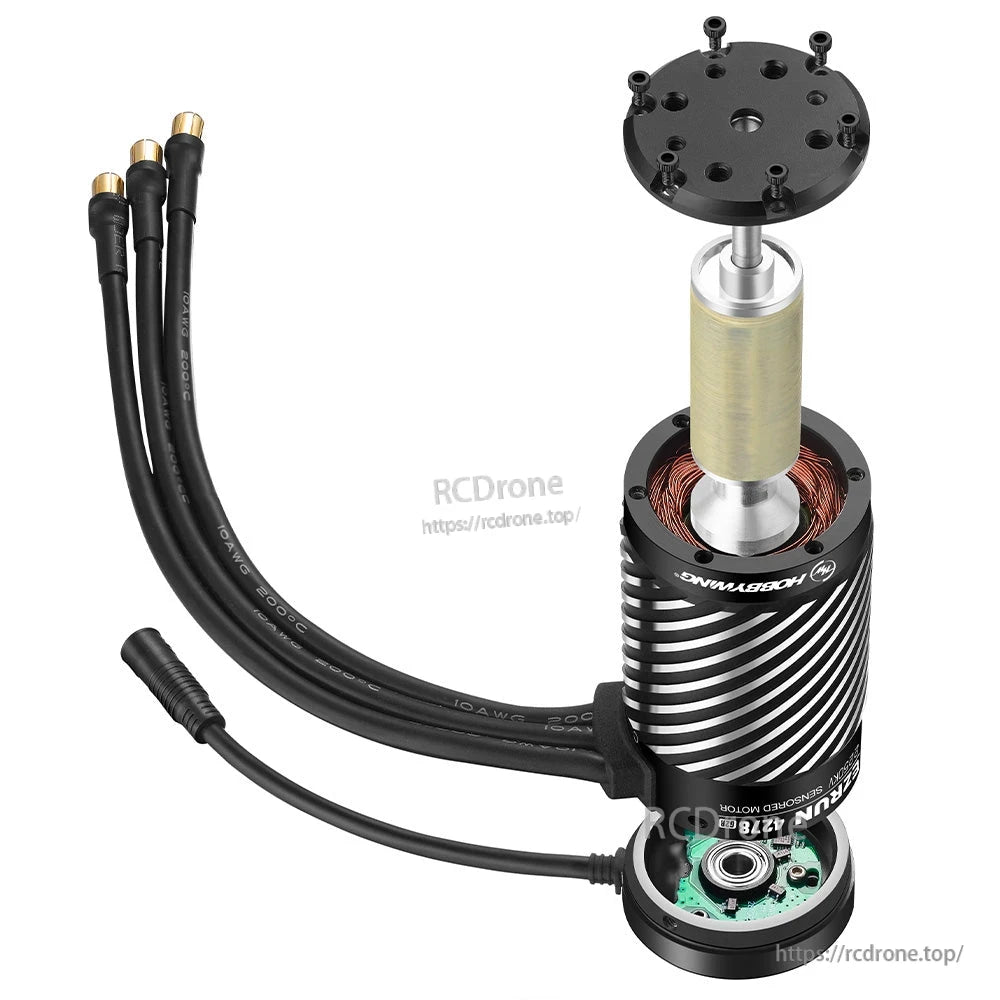

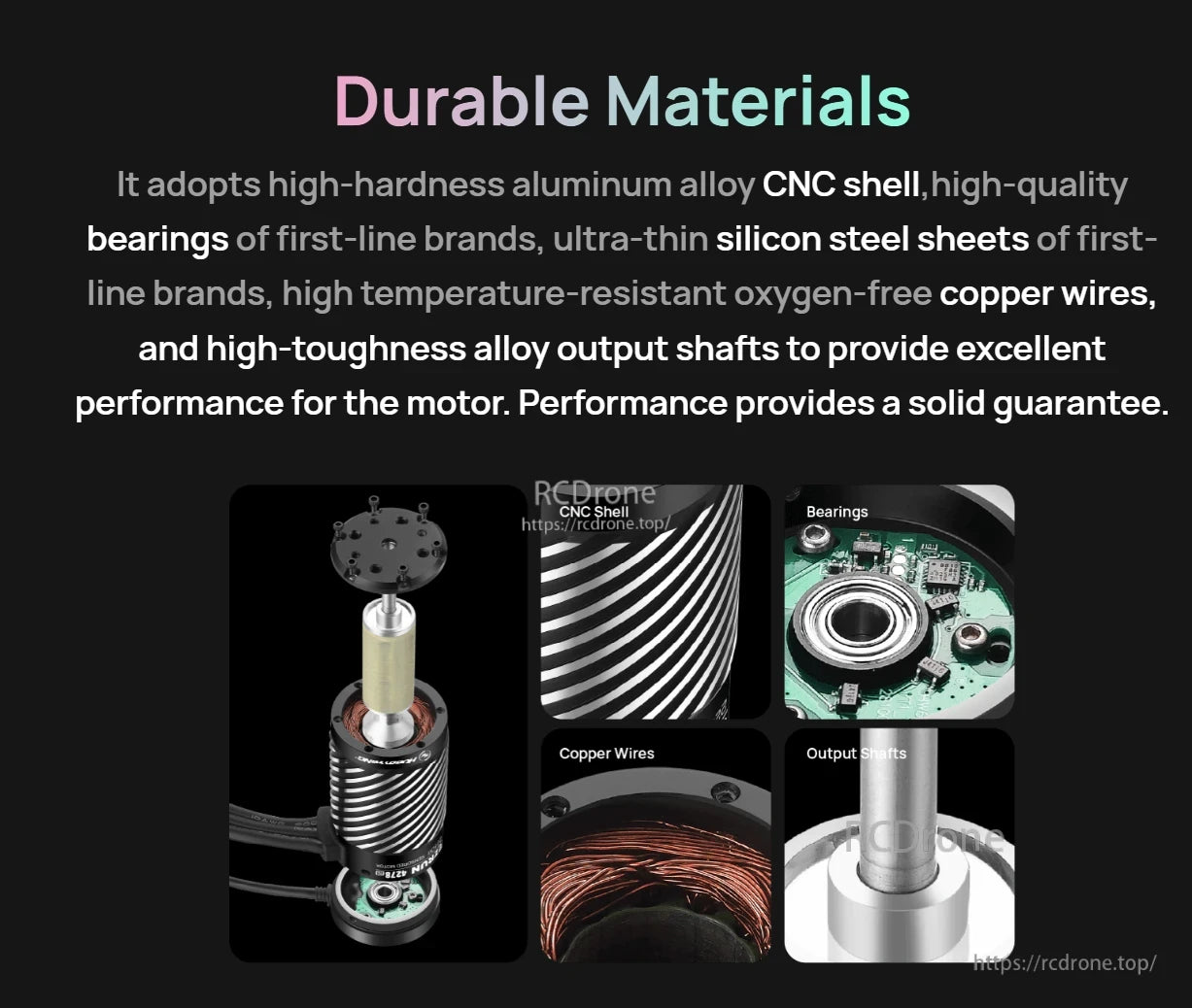

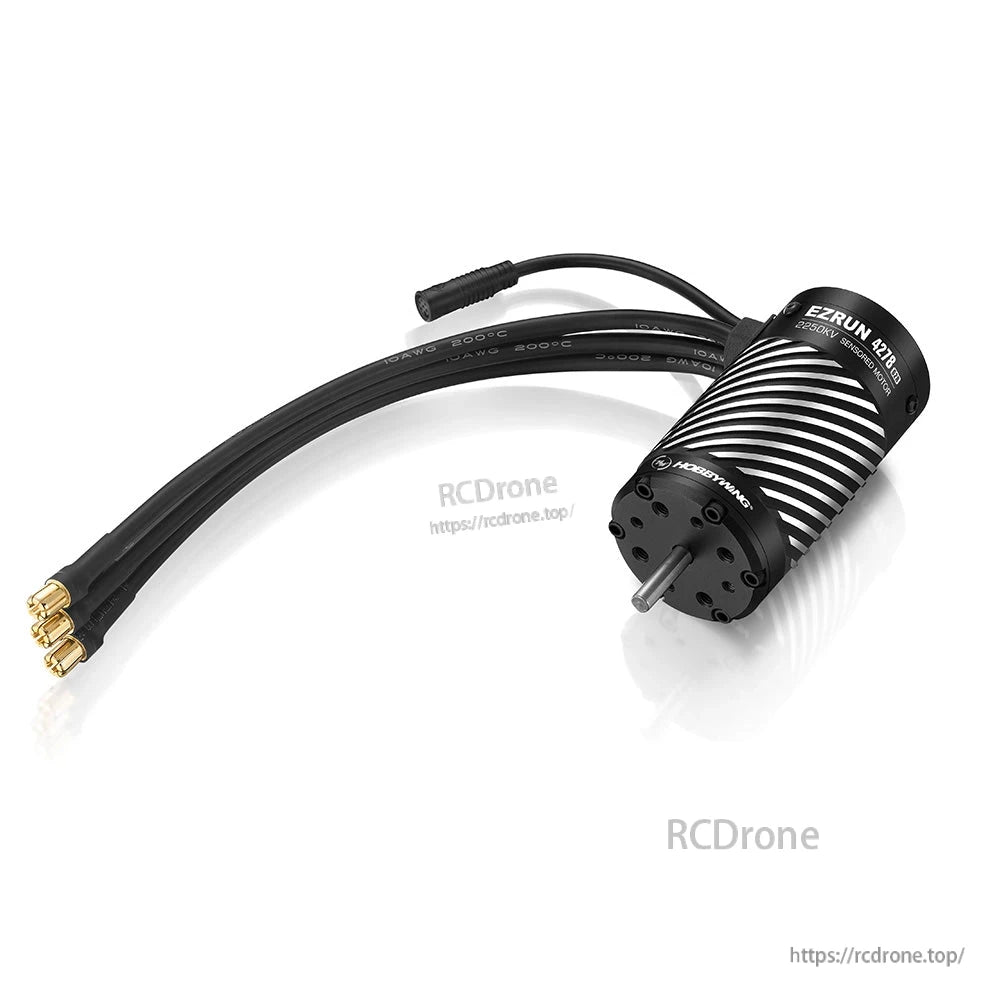

  EZRUN MAX 4200 4268SD G2R sensormotor har ett CNC-aluminiumskal med synliga lager, kopparvindningar och en robust utgående axel.
