Foxeer M10Q-180 V2 GPS-modul med U-Blox M10050, dubbel protokoll, IST8310-kompass, 72 kanaler, 1,5 m precision för FPV-drönare

Översikt

Foxeer M10Q-180 V2 GPS är en kompakt, högprecisions positionsmodul designad för FPV-droner och UAV-applikationer. Drivs av U-Blox M10050 (10:e generationens chip), stöder den flera satellitsystem inklusive GPS L1, GLONASS L1, BDS B1, GALILEO, ESBAS L1 och QZSS L1. Med en inbyggd keramisk antenn, integrerad kompass och stöd för dubbla NMEA/UBLOX-protokoll, erbjuder modulen snabb positionering, hög känslighet och pålitlig navigering för krävande flygmiljöer.

Med måtten 18×18×8mm och en vikt på endast 7.5g, är denna GPS-modul konstruerad för sömlös integration i moderna flygkontroller. Den uppnår 2D noggrannhet upp till 1.5m, hastighetsnoggrannhet på 0.05m/s, och levererar stabil prestanda även under högdynamiska förhållanden som 50000m höjd, 500m/s hastighet och 4G acceleration.

Nyckelfunktioner

• U-Blox M10050 Chip – 10:e generationens GPS-motor säkerställer snabb och stabil positionering.

• Multi-Constellation Support – GPS + GLONASS + BDS + GALILEO + QZSS + SBAS.

• Hög Noggrannhet – 2D ACC upp till 1.5m precision, hastighetsnoggrannhet 0.05m/s.

• Dubbelt Protokoll – NMEA och UBLOX stöd för flexibel systemkompatibilitet.

• Inbyggd Kompass (IST8310) – Säkerställer noggrann riktningdetektion.

• Kompakt &och Lätt – Endast 18×18×8mm, 7.5g, enkel integration för drönare.

• Bred Temperaturintervall – Drift: -40°C ~ +85°C, Lagring: -40°C ~ +105°C.

• Hög känslighet – Spårning: -166dBm, Fångst: -160dBm.

• PPS LED-indikator – Grön LED konstant på när den är strömsatt, blinkar när positionsnoggrannhet uppnås.

• Enkel installation – Kompatibel med Betaflight 4.3.0 och senare, OSD GPS-data stöds.

Tekniska specifikationer

Applikationer

• FPV Racing och Freestyle Droner

• Långdistans UAV Navigation

• Fastvinge och Multirotor Flygplan

• Robotik och Autonoma Fordon

• Undersökningar, Kartläggning och Räddningsuppdrag

Detaljer

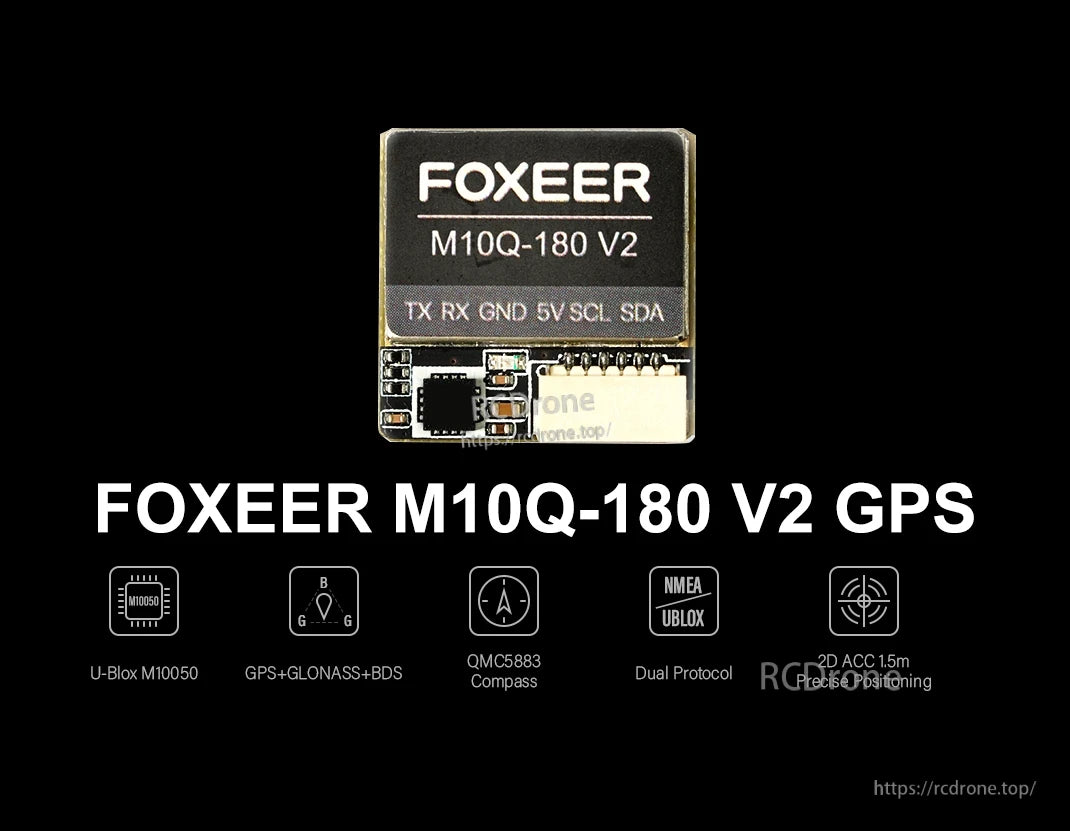

Foxeer M10Q-180 V2 GPS använder U-Blox M10050, stöder GPS+GLONASS+BDS, inkluderar QMC5883 kompass, dubbel NMEA/UBLOX protokoll, och ger 1.5m 2D noggrannhet för exakt positionering.

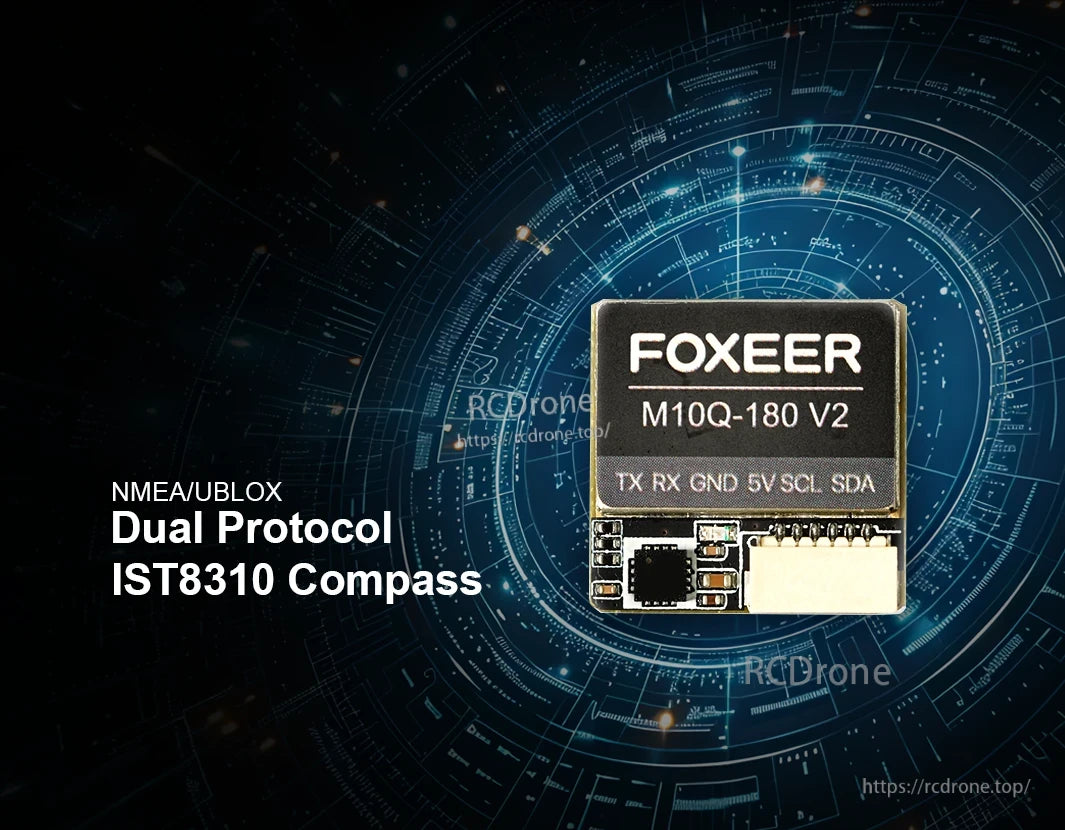

Foxeer M10Q-180 V2 Dual Protocol IST8310 Kompass med NMEA/UBLOX stöd och märkta stift.

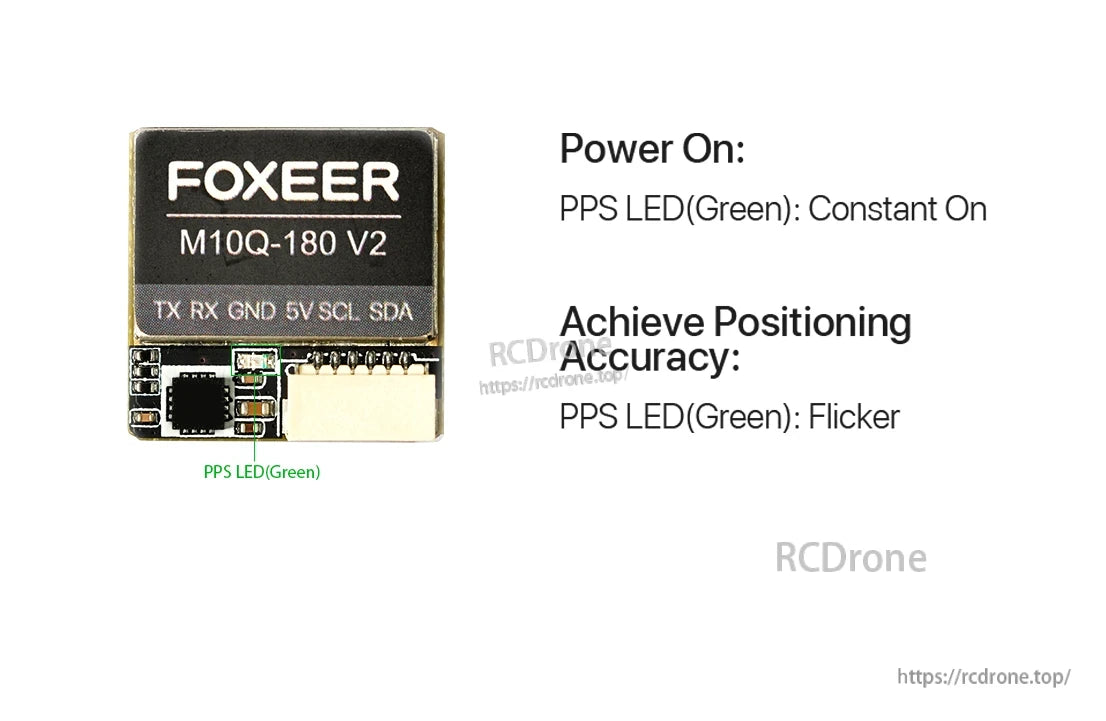

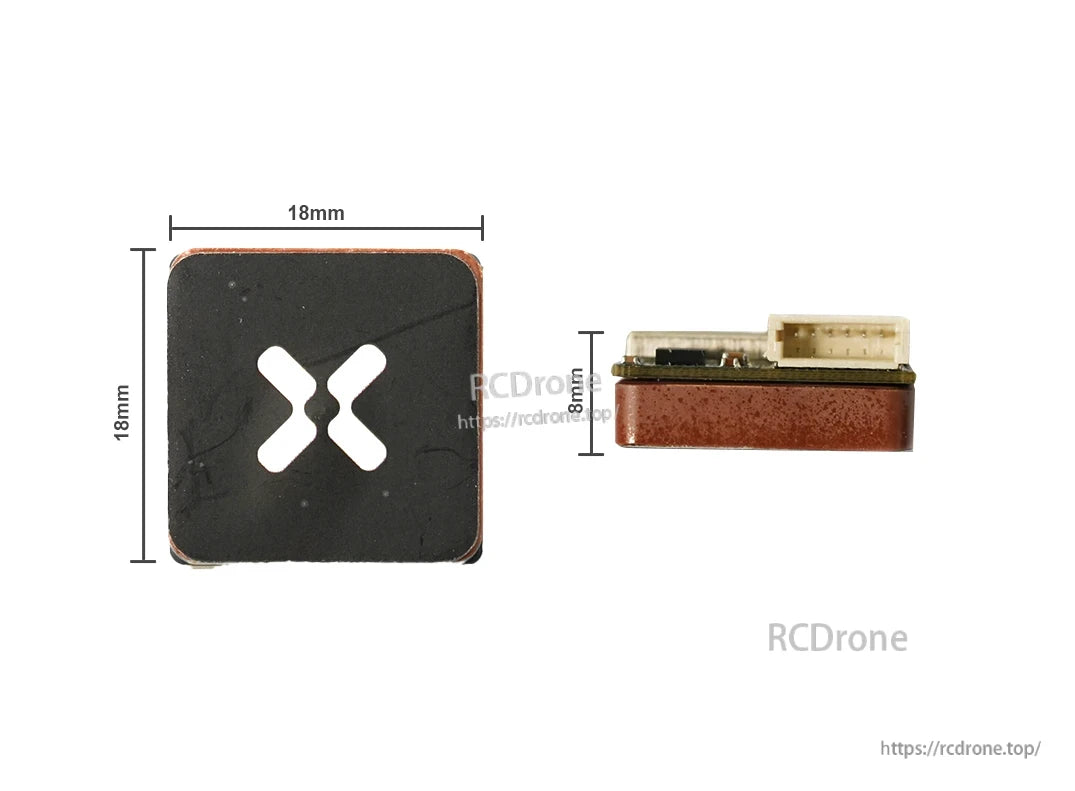

Foxeer M10Q-180 V2 GPS-modul. Grön PPS LED: konstant på när den är strömsatt, blinkar när den uppnår positionsnoggrannhet.

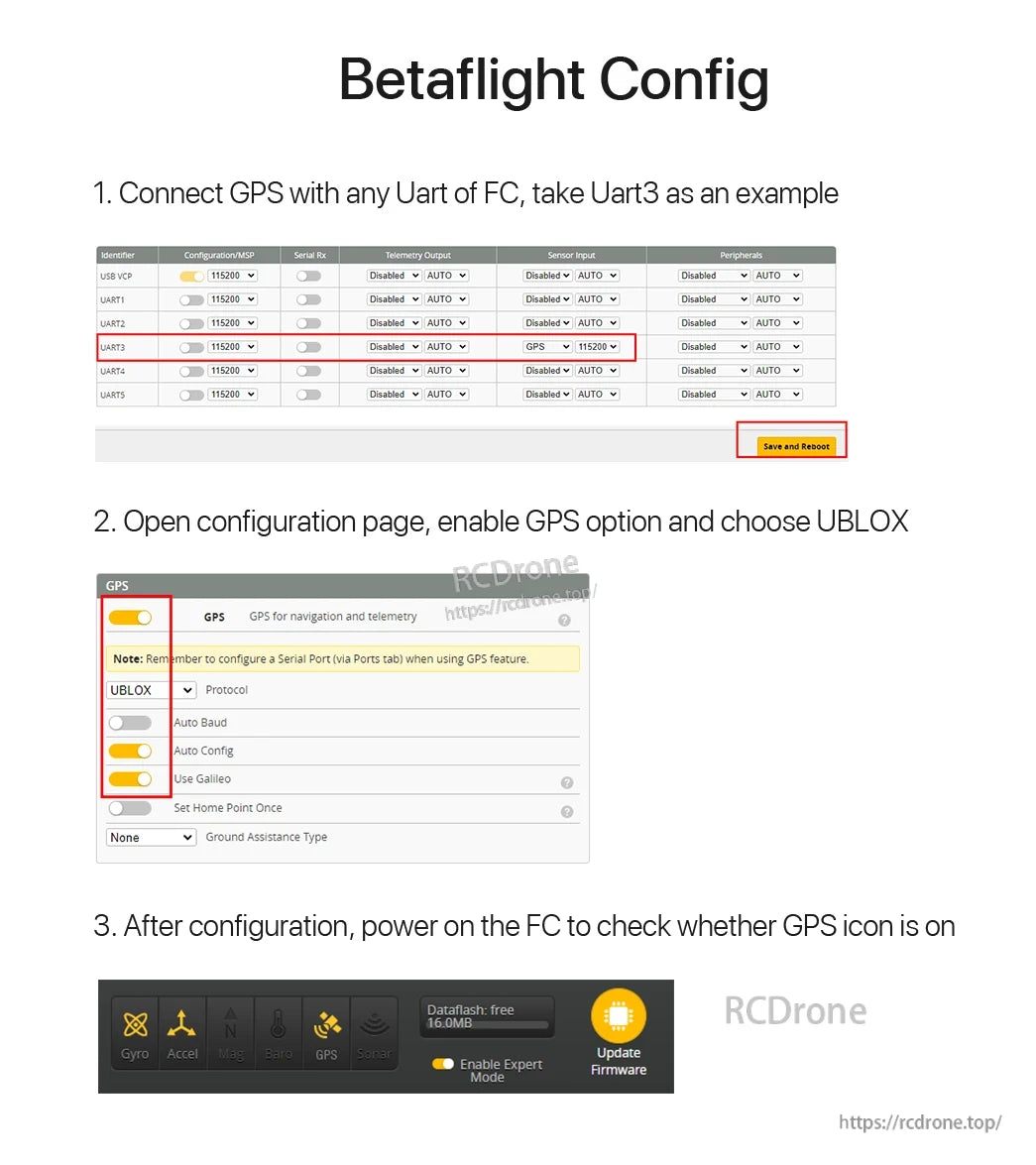

Konfigurera GPS via UART3, ställ in protokoll till UBX, aktivera automatisk konfiguration och Galileo. Spara inställningar och starta om. Verifiera GPS-aktivering på FC-statusfältet efter ström på.

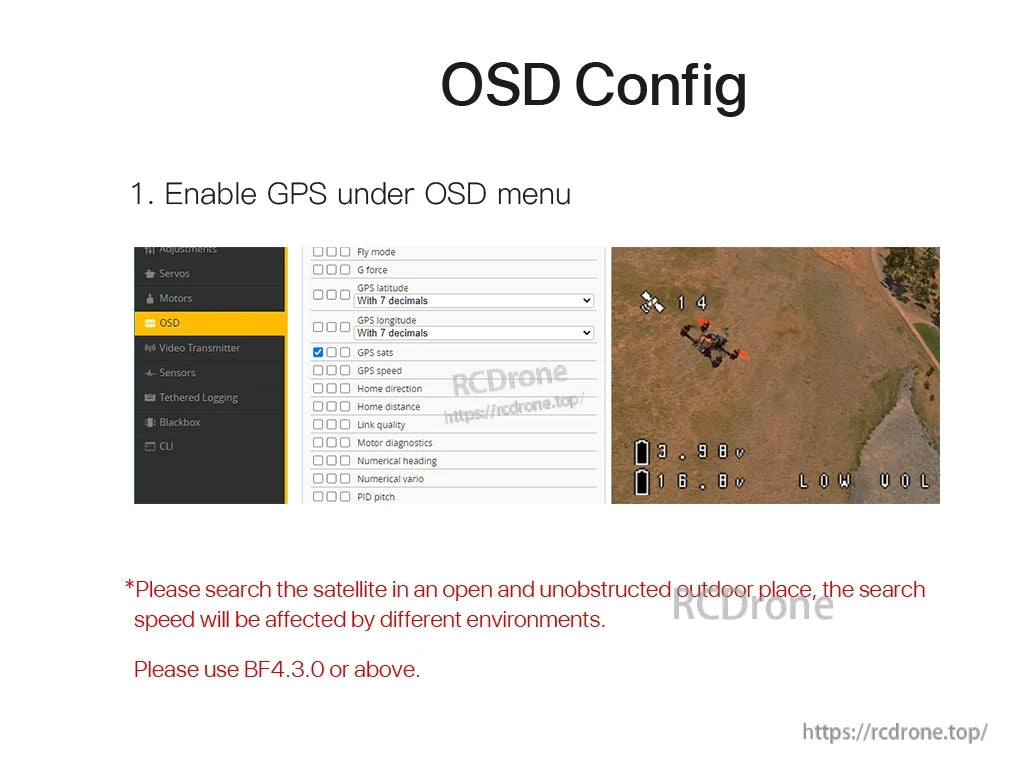

OSD-konfiguration: Aktivera GPS i OSD-menyn. Välj GPS-statistik, säkerställ utomhus satellitsökning. Använd BF4.3.0 eller högre. Visningen inkluderar spänning, GPS-data och dronens position.
