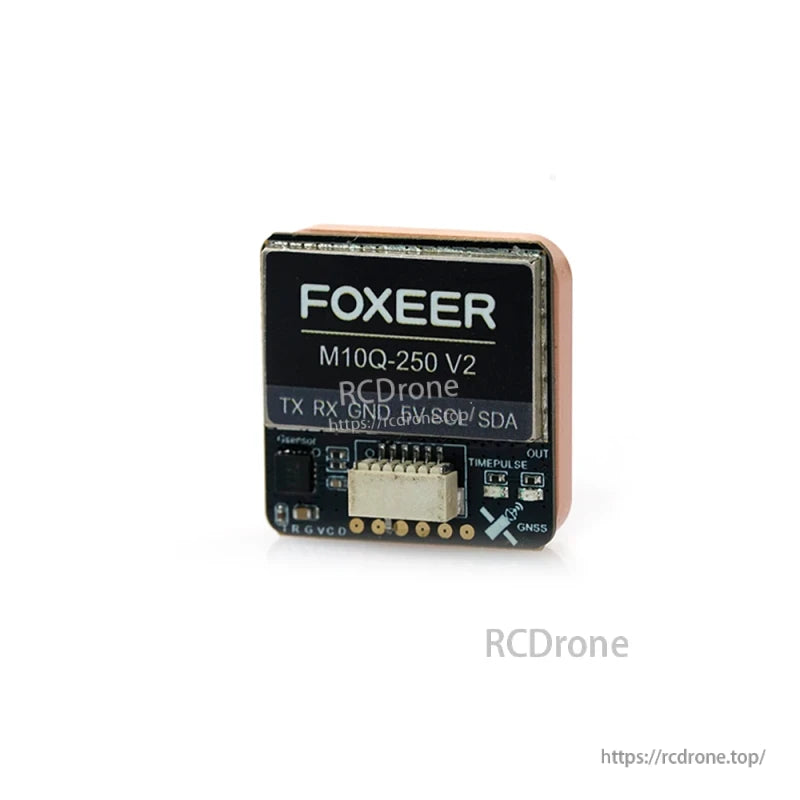

Foxeer M10Q-250 V2 GPS-modul med M10-chip, IST8310-kompass, dubbel protokoll, 25×25mm för långdistans FPV-drönare UAVs

Översikt

Foxeer M10Q-250 V2 GPS är en högpresterande positionsmodul designad för FPV-droner och UAV-applikationer. Byggd med M10 10:e generationens chip, stöder den GPS L1, GLONASS L1, BDS B1, GALILEO, ESBAS L1 och QZSS L1 satellitsystem, vilket säkerställer stark täckning med flera konstellationer och pålitlig prestanda. Med en keramisk antenn, 72 kanaler, och IST8310 kompass, levererar modulen 2D ACC 1,5 m horisontell positionsnoggrannhet med en hastighetsnoggrannhet på 0,05 m/s. Med kompakta dimensioner på 25×25×8 mm och en vikt på endast 12 g, är den optimerad för droner där storlek och prestanda är avgörande.

Nyckelfunktioner

• M10 (10:e gen) chipset för snabb och stabil positionering.

• Stöder multi-konstellation GNSS (GPS, GLONASS, BDS, GALILEO, ESBAS, QZSS).

• Dualprotokoll (NMEA / UBLOX) kompatibilitet för flexibel integration.

• Hög känslighet mottagare: Spårning -166 dBm, Fångst -160 dBm.

• IST8310 kompass med kontaktorientering CW 180° vändning.

• Inbyggt batteri för snabbare satellitåterfångst.

• Bred drifttemperatur: -40°C till +85°C, lagring upp till +105°C.

• LED-statusindikator:

  • Konstant grönt = ström på.

  • Blinkande grönt = positionsnoggrannhet uppnådd.

• Enkel anslutning med flygkontroller via UART och I²C.

• Stöder Betaflight (v4.3.0 eller högre) med OSD GPS-konfiguration.

Specifikationer

Installation &och konfiguration

• Anslut GPS till valfri UART på flygkontrollern (exempel: UART3).

• Aktivera GPS i Betaflight Configurator, välj UBLOX-protokoll, och konfigurera automatisk baud och automatiska inställningar.

• Verifiera att GPS-ikonen är aktiv efter att strömmen har slagits på.

• I OSD-inställningarna, aktivera GPS-satelliter, longitud/latitud, hastighet och hemriktning enligt behov.

• För bästa prestanda, placera GPS i ett öppet, obehindrat utomhusområde för att säkerställa snabb satellitlåsnings.

Applikationer

Foxeer M10Q-250 V2 GPS är idealisk för FPV-racingdroner, långdistans UAV:er, plattformar för luftfotografi och industriella droner, vilket ger precis navigation, pålitlig återkomst till hemmet och telemetriintegration.

Modellskillnader

Foxeer erbjuder flera versioner av M10Q V2 GPS-modulen, alla byggda på samma kärnteknologi (M10 10:e generationens chip, stöd för flera konstellationer, dubbelprotokoll, inbyggt batteri och högprecisionspositionering). De huvudsakliga skillnaderna är storlek och vikt, vilket gör varje modell lämplig för olika tillämpningar:

• M10Q-120 V2: Den mest kompakta versionen (ca 18×18×8 mm), lättviktig och idealisk för mikrodroner och racingquads där varje gram räknas.

• M10Q-180 V2: Mellanstor design (ca 18×18×8 mm), som balanserar kompakt form med stabil prestanda, rekommenderas för standardbyggen på 5 tum till 7 tum för långdistans.

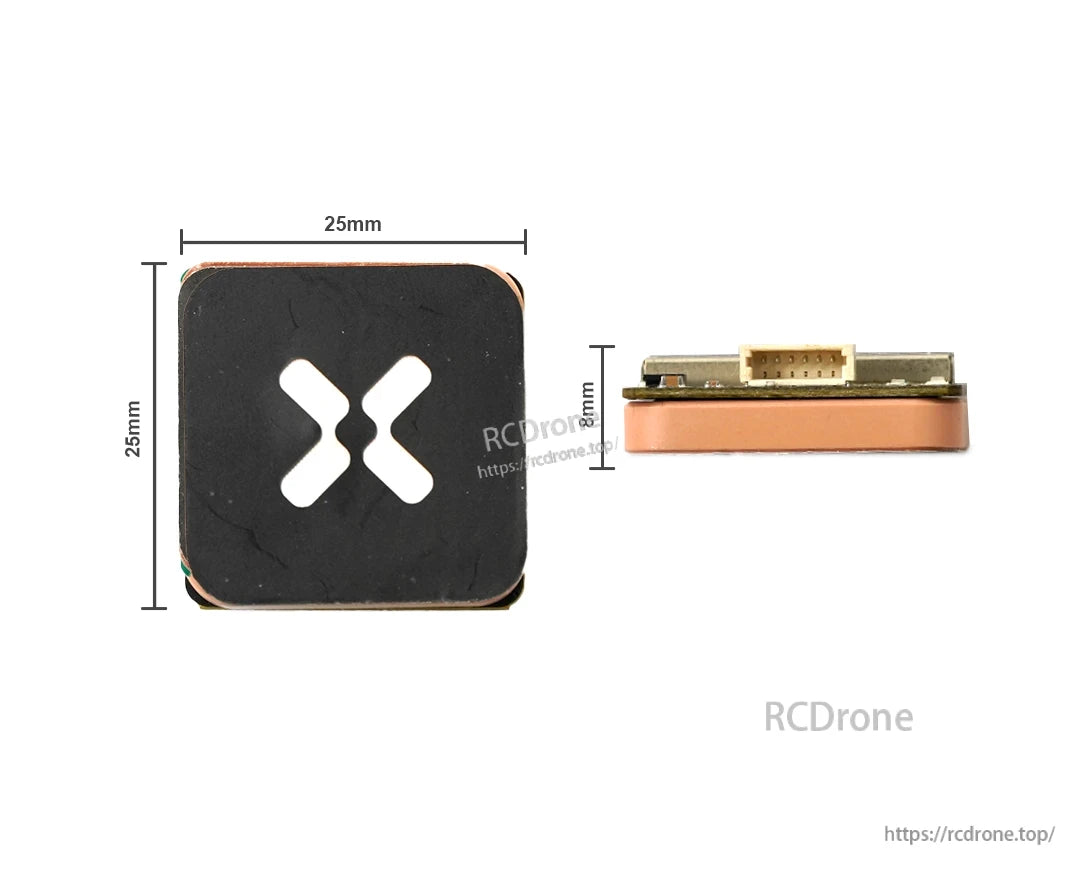

• M10Q-250 V2: Den största versionen (25×25×8 mm, runt 12 g), med en större antenn för starkare satellitmottagning och mer stabil positionering, bäst lämpad för långdistans, luftfotografi och industriella UAV:er.

Sammanfattningsvis levererar alla tre samma positioneringsprestanda och protokollkompatibilitet, medan valet beror på flygplansstorlek, flygändamål och viktbegränsningar.

Detaljer

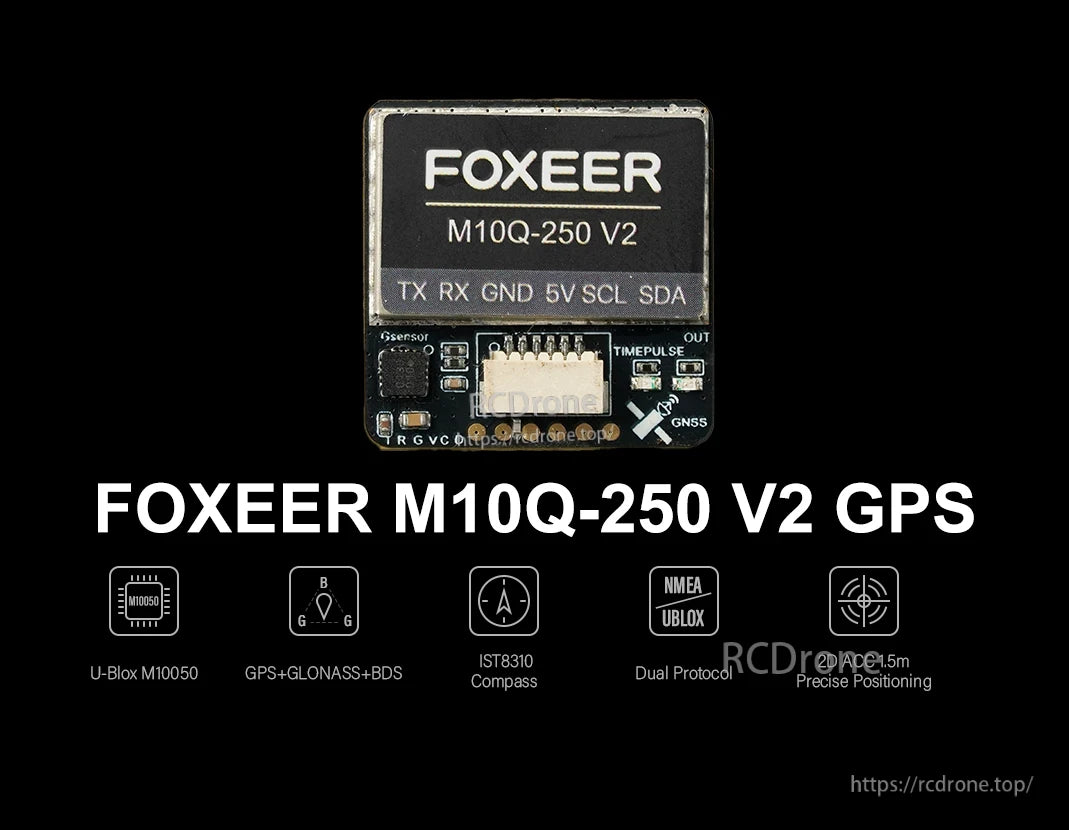

Foxeer M10Q-250 V2 GPS-modul använder U-Blox M10050-chipet, som stöder GPS, GLONASS och BDS. Den inkluderar IST8310-kompass för bättre orientering. Modulen stöder NMEA- och U-Blox-protokoll, vilket säkerställer bred kompatibilitet. Med 1,5 m 2D noggrannhet ger den pålitlig positionering. Nyckelstift inkluderar TX, RX, GND, 5V, SCL och SDA. Funktioner inkluderar tidsimpulsutgång och GNSS-antenn.Kombinerar satellitmottagning med exakt riktning för stabil navigering.

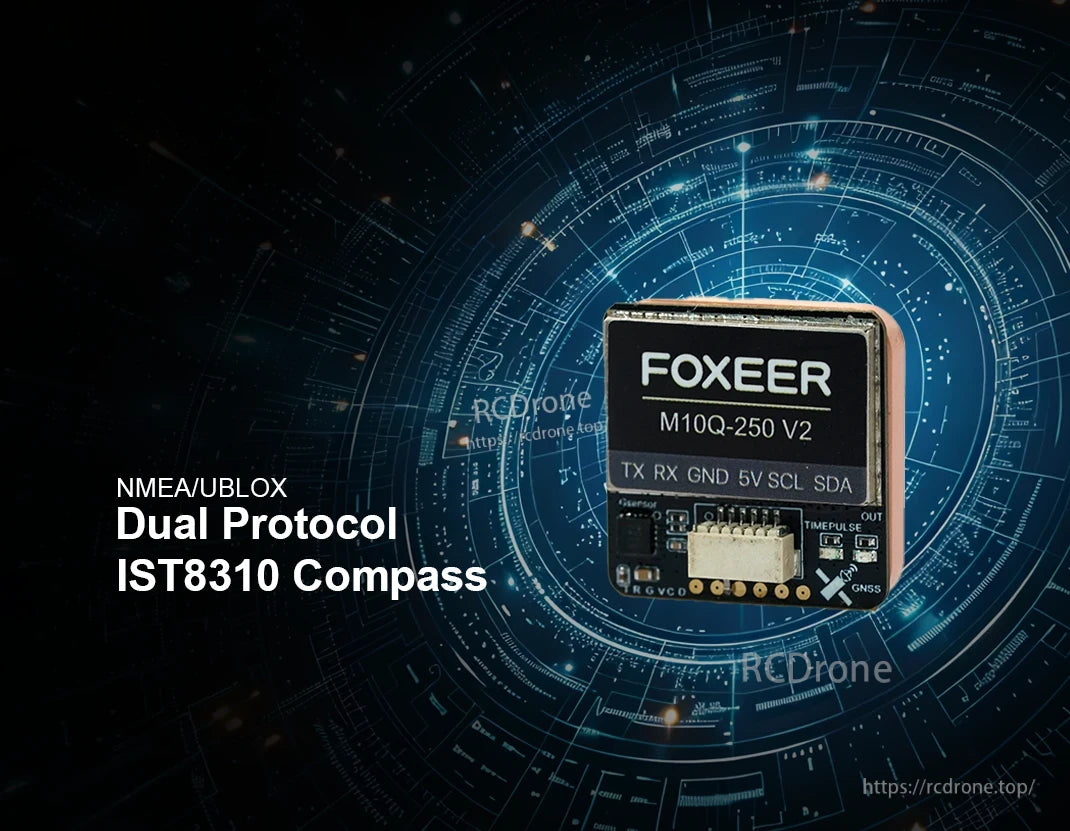

Foxeer M10Q-250 V2 GPS-modul med NMEA/UBLOX dubbelprotokoll och IST8310 kompassstöd.

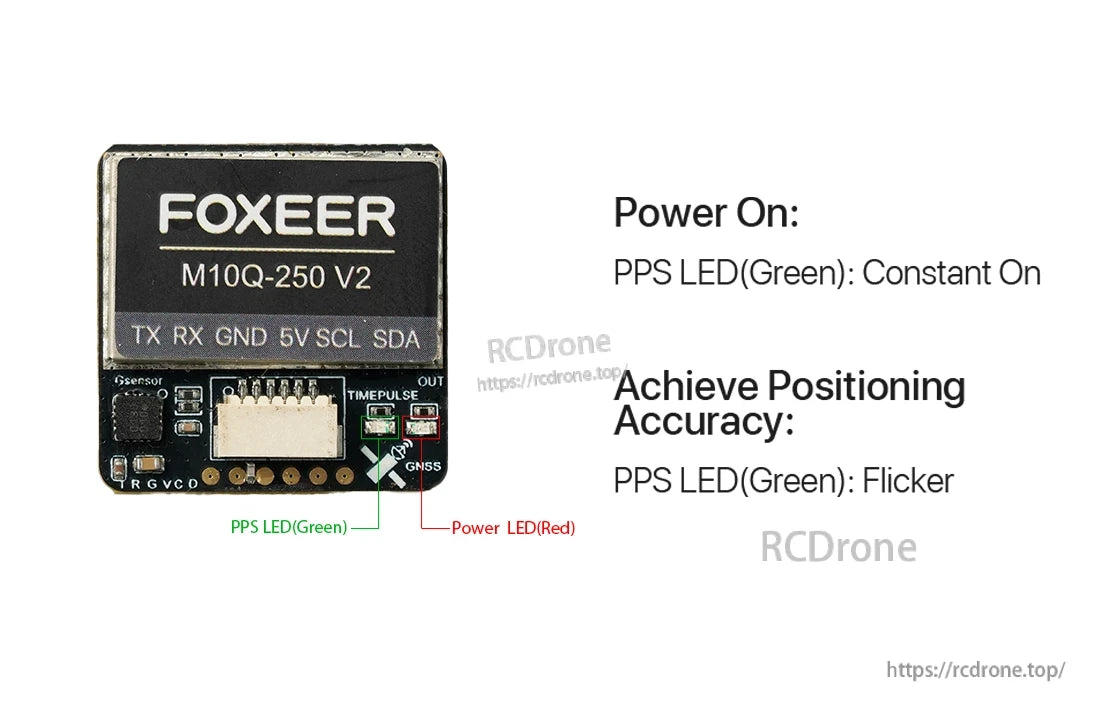

Foxeer M10Q-250 V2 GPS-modul. Ström på: grön PPS LED konstant på. Uppnå positionsnoggrannhet: grön PPS LED blinkar. Röd ström LED indikerar drift. Funktioner TX, RX, GND, 5V, SCL, SDA stift.

Foxeer M10Q-250 V2 GPS ansluter till FC via TX, RX, GND, 5V, SCL, SDA.

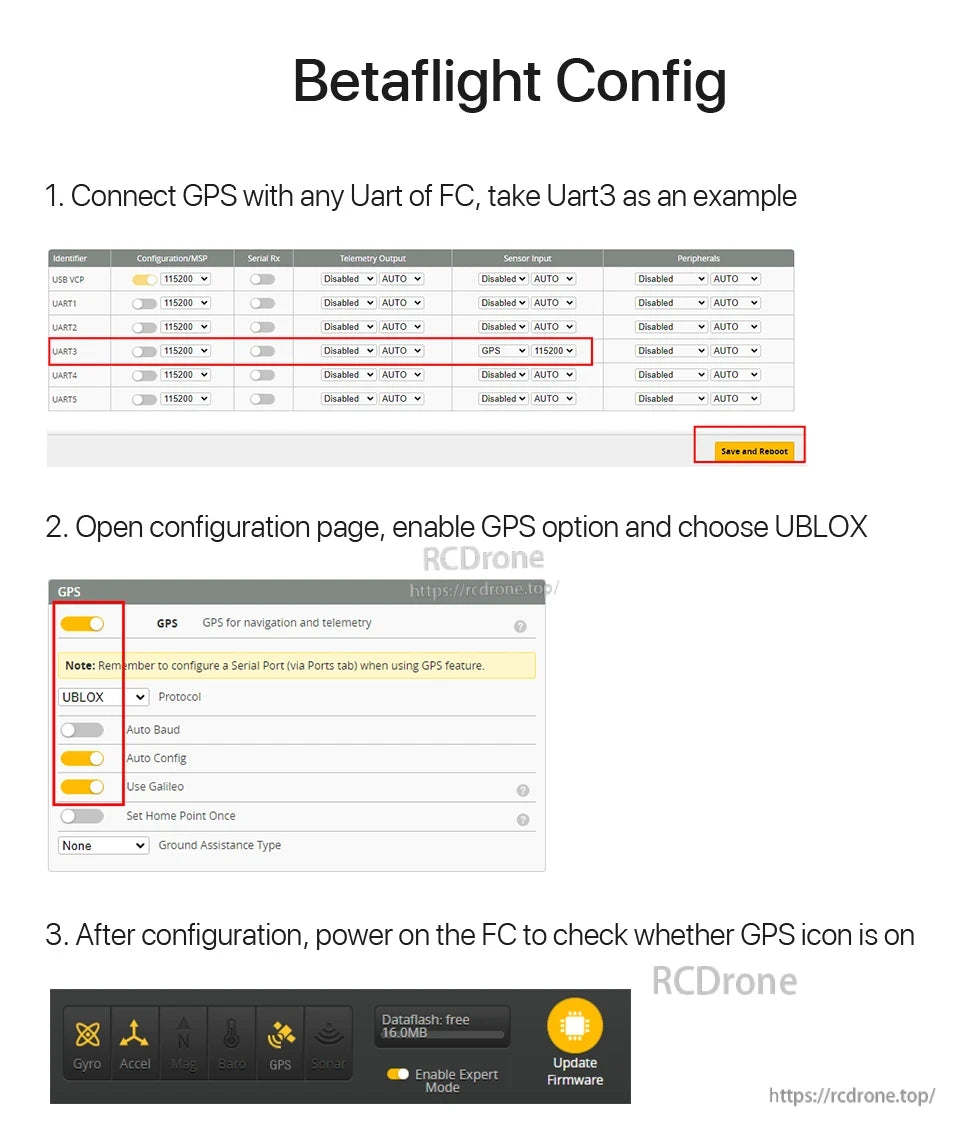

Konfigurera GPS på Betaflight: anslut till UART, aktivera GPS med UBLOX-protokoll, ställ in baudrate och verifiera GPS-ikonen efter omstart. Se till att seriell port är konfigurerad för GPS-funktionalitet.

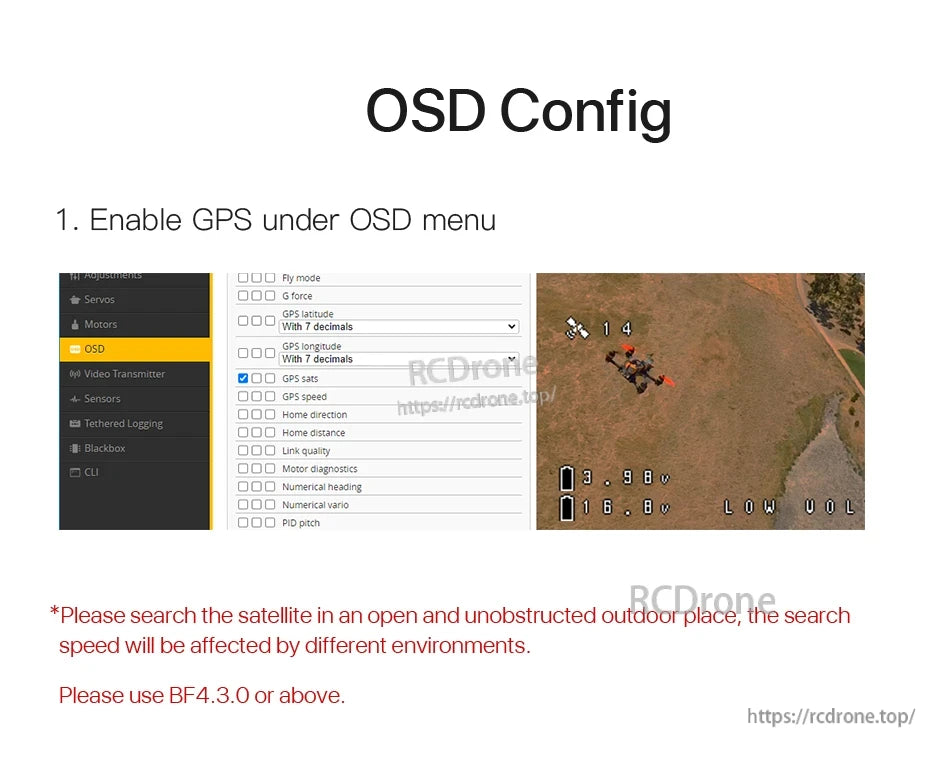

OSD Konfiguration: Aktivera GPS i OSD-menyn. Välj GPS-satelliter, hastighet, riktning, avstånd och andra alternativ.Sök efter satelliter utomhus. Använd BF4.3.0 eller högre firmware.

Foxeer M10Q-250 V2 GPS har M10-chip, fler satellitstöd, 72 kanaler, 5V ingång, keramisk antenn, inbyggt batteri, IST8310-kompass, 115200bps baud rate, NMEA/UBLOX-protokoll, 0.05m/s hastighetsnoggrannhet, 1.5m positionering och fungerar vid -40°C till 85°C.
