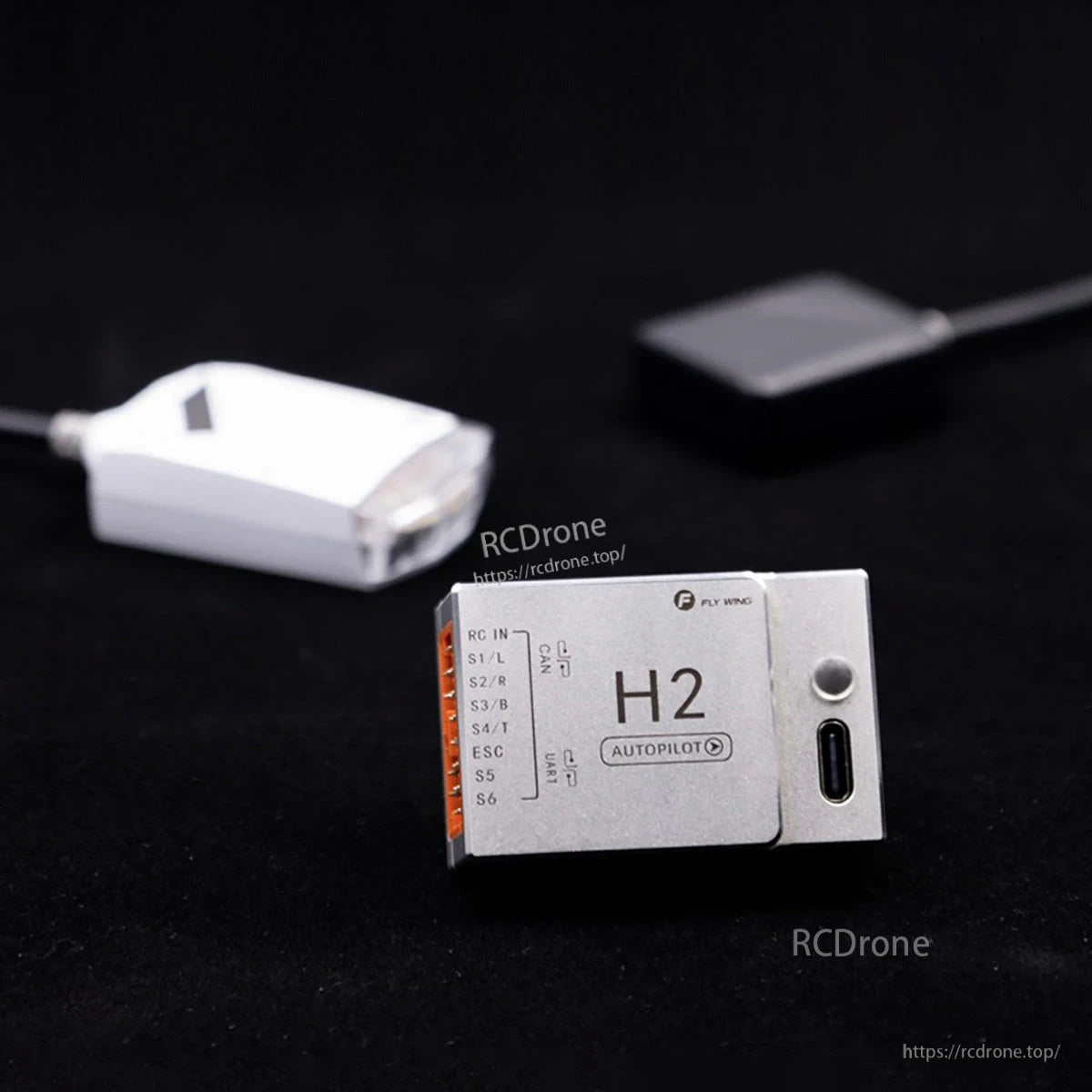

Flywing H2 Helikopter Flygkontroll FBL Gyro (H1 Uppgraderad Version) med Dubbel GPS, CAN Bus, 12S Spänningsdetektering

Översikt

Flywing H2 Helikopter Flygkontroll är den uppgraderade versionen FBL gyro/autopilot designad för RC-helikoptrar. Detta flygkontrollsystem integrerar dubbel GPS (primär + sekundär), anti‑interferens CAN Bus-anslutning, nya högpresterande sensorer och avancerade algoritmer för att förbättra stabilitet, positionering och hantering över flera helikopterkonfigurationer, inklusive Chinook/tandem-upplägg.

Nyckelfunktioner

• Dubbel redundant GPS-design: primär modul med Ublox M9N och CAN-gränssnitt; sekundär modul med lågströms Ublox M10 för snabbare, mer stabil positionering.
• Ny generation sensorer: ICM42688P gyroskop, IST8310 kompass och MS5611 barometer, i kombination med inbyggd vibrationsdämpning och rena kopparmotvikter.
• Stöder flera flygplans typer: H3, HR3, 4-servos, 6-servos svashplatta, plus tillagd Chinook-konfiguration (tandem).
• Utdragbar landningsställsutvidgning: S6-port för PWM-enheter; stöder servon upp till 12V via BEC (ställ in BEC för att ge 12V; fjärrkontroll CH9-kontroll).
• GPS-positioneringsläge och självstabiliseringsläge med barometrisk höjdhållning för flexibel assisterad flygning.
• Ny Smart 3D Acro: spakstyrda flippar i alla riktningar med automatisk pitch-kompensation.
• Automatisk räddning: när höjden sjunker under det användarinställda värdet i intelligent stuntläge, växlar till GPS-läge och försöker stabilisering.
• Aktivera Auto-Tilt (koordinerad sväng): automatisk aileron (roll) kompensation under framåtflygning för att uppnå lutande svängar och minska svängradie.
• Långsam start- och landningsfunktioner för realistiskt upp- och nedstigningsbeteende.
• Tre flygstilar med ett-klicks växling: Mjuk, Standard och Sport.
• Spin-optimeringsalgoritm med RPM-filter för att minska bladresonans och förbättra attitydsensning.
• Spänningsdetektering uppgraderad till 12S (51V max) för stora 700‑klass och över installationer.
• Radiokompasskalibrering via sändare: växla lägesbrytaren 3–4 gånger; LED-gradientljuset visar kalibreringsprocessen.

Specifikationer

Vad som ingår

• Master Controller (H2)
• CAN GNSS-modul (primär GPS/kompass)
• Sekundär GNSS-modul
• Kablar paket

Paketstorlek (mm): 17.5*11.8*6.4

Tillämpningar

Passar för RC-helikoptrar som kräver en precis FBL gyro/autopilot, inklusive H3/HR3 svashplattetyper, 4-servos och 6-servos konfigurationer, samt tandem/Chinook layouter. Idealisk för piloter som söker dubbel-GPS-positionering, koordinerade svängar, självstabilisering och avancerat 3D-stöd.

Detaljer

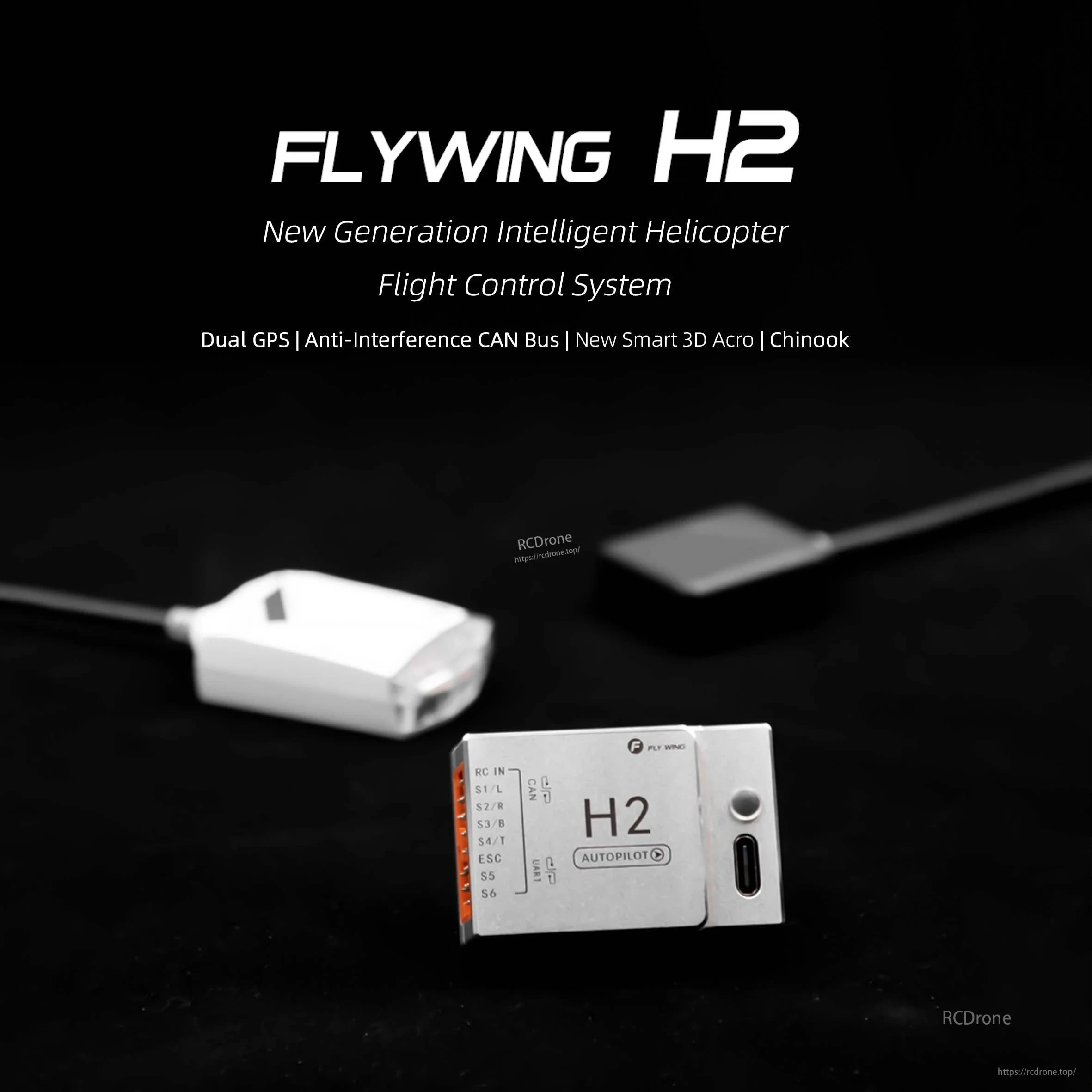

Intelligent helikopterflygkontrollsystem med dubbel GPS och anti-interferens, med CAN Bus-teknik och smarta 3D-akrobatikfunktioner.

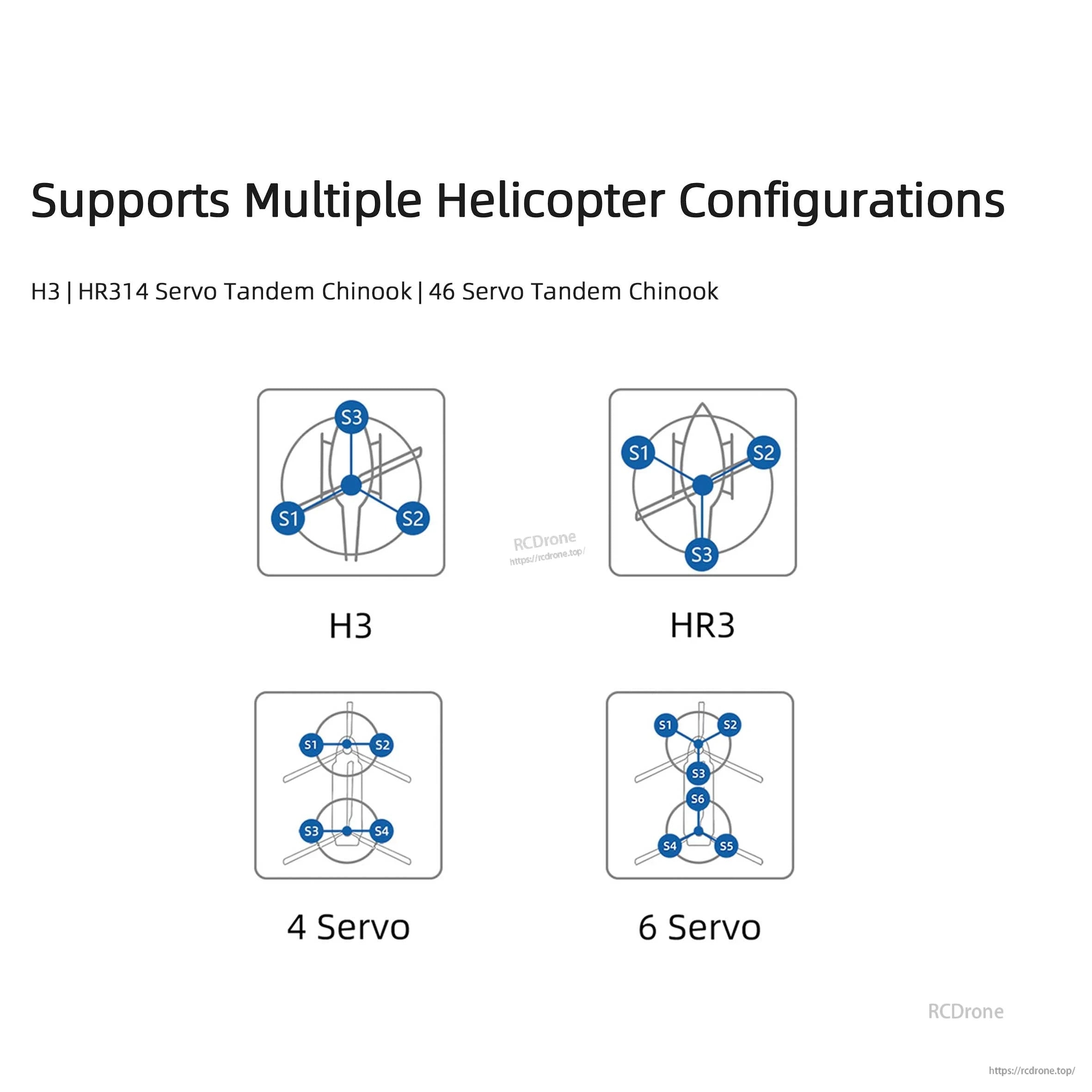

H3 och HR314 stöder olika helikopterkonfigurationer med Chinook 46 och 53-modeller, idealiska för både entusiaster och yrkesverksamma.

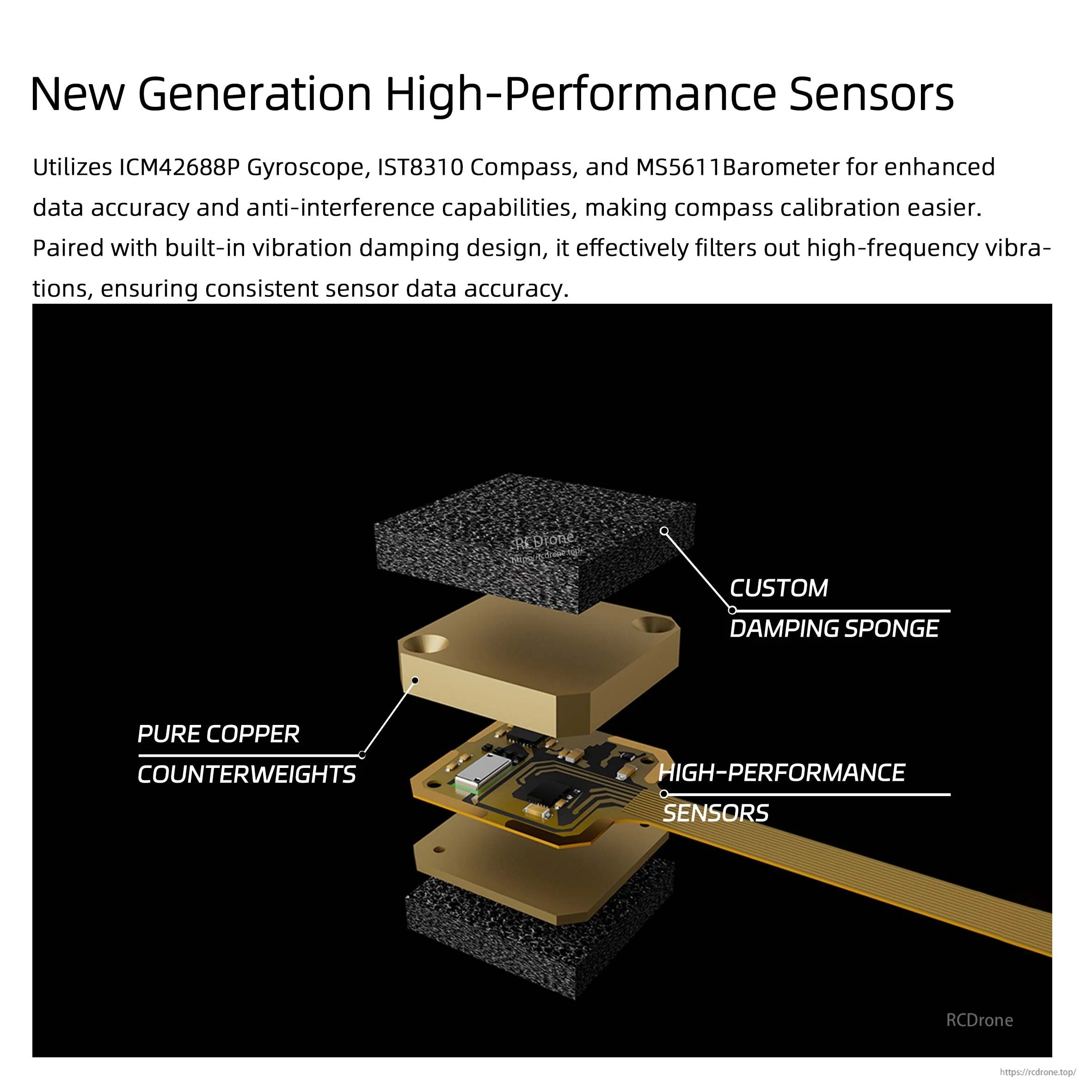

Ny generation högpresterande sensorer har ICM42688P gyroskop, IST8310 kompass och MS5611 barometer för förbättrad datanoggrannhet och anti-interferens, vilket förenklar kompasskalibrering. En inbyggd vibrationsdämpande design filtrerar högfrekventa vibrationer, vilket säkerställer konsekvent sensorprestanda. Montering inkluderar en anpassad dämpningssvamp, rena kopparmotvikter och högpresterande sensorer monterade på ett kretskort, allt designat för att förbättra stabilitet och precision i dynamiska miljöer.

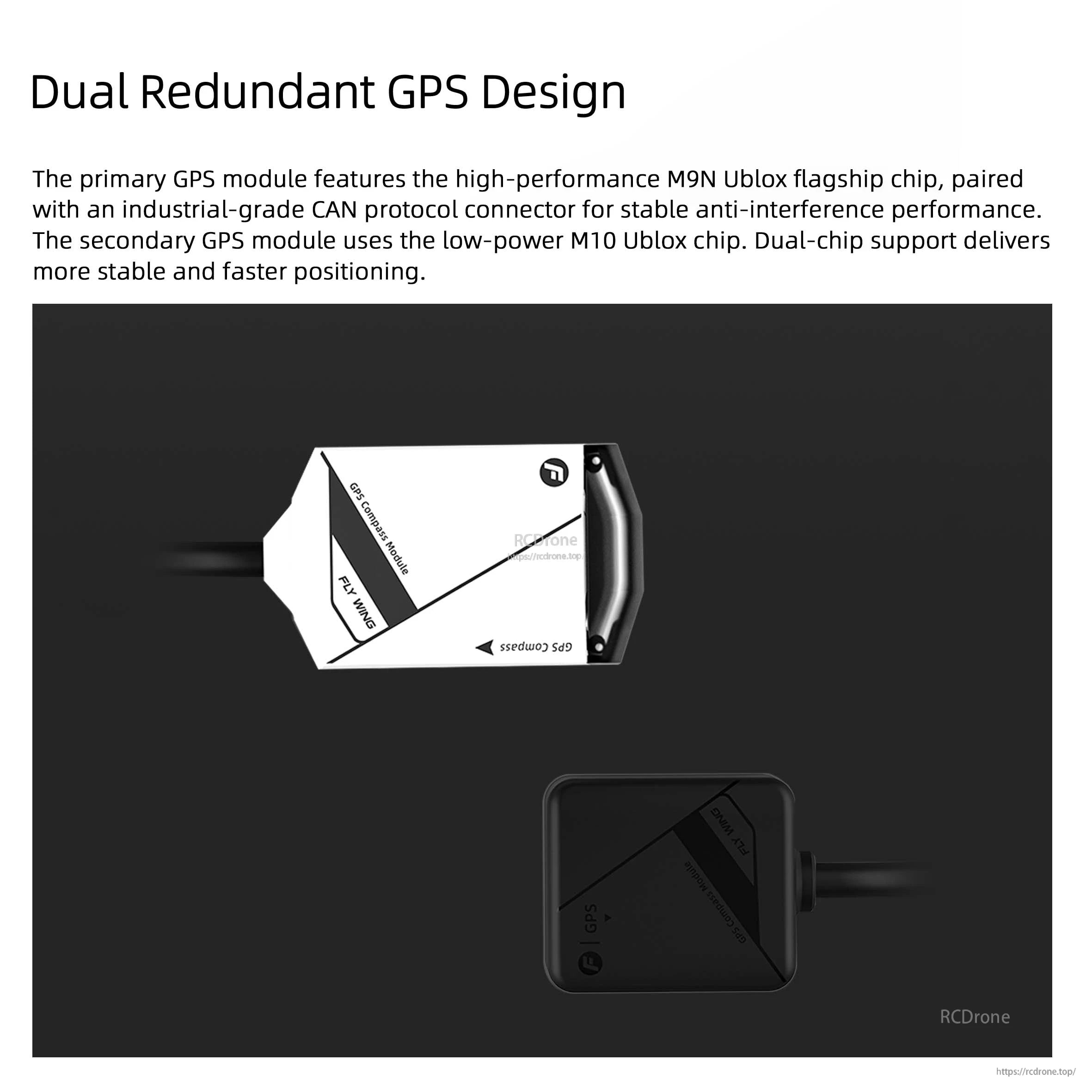

Dubbel redundant GPS med M9N och M10 Ublox-chip.M9N primärmodul erbjuder hög prestanda och anti-interferens via CAN; M10 sekundärmodul ger låg strömförbrukning, vilket säkerställer stabil och snabb positionering.

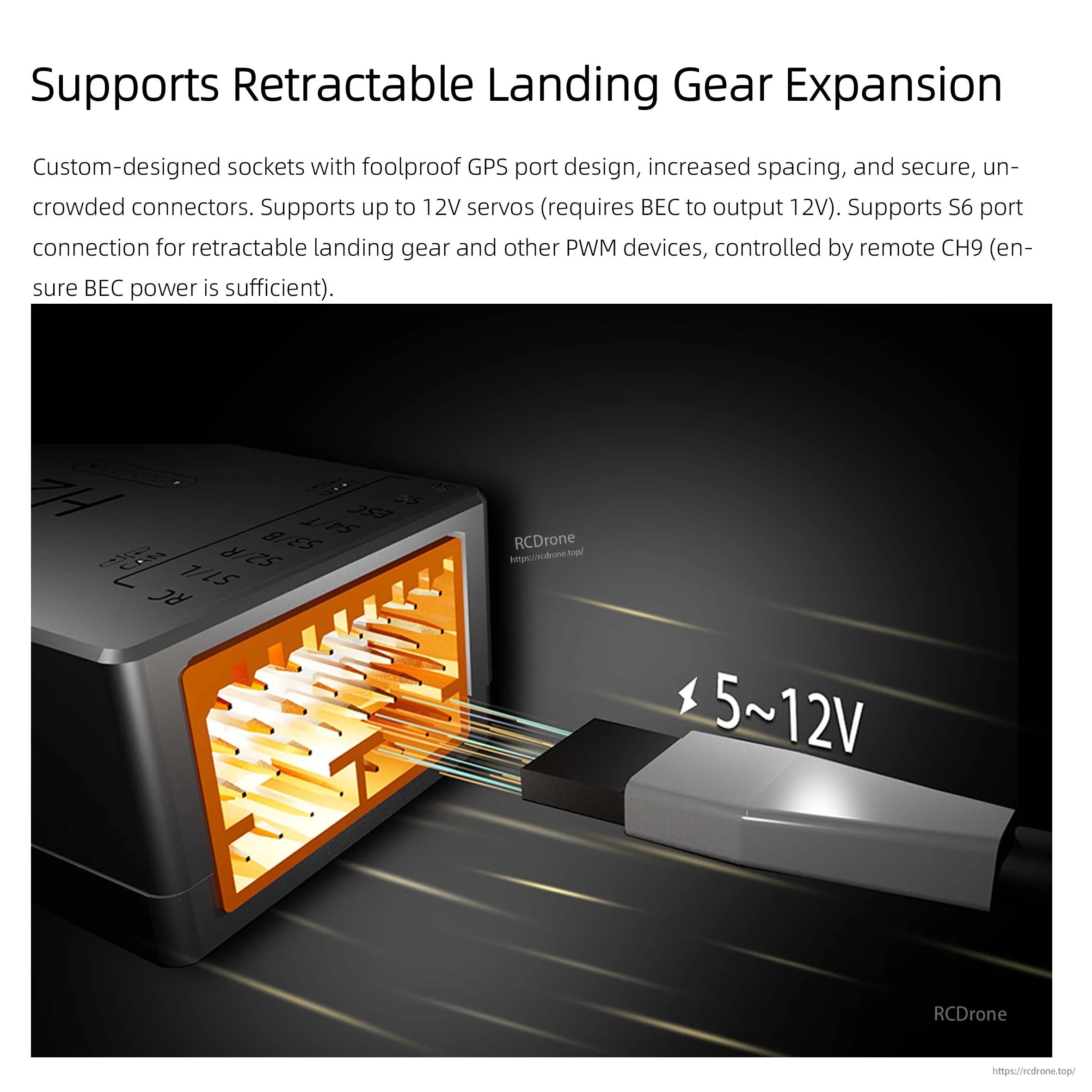

Funktioner anpassade uttag med felfri GPS-portlayout, utökat avstånd och säkra kontakter för infällbart landningsställ. Stöder upp till 12V servon som kräver en 12V BEC-utgång. Inkluderar S6-port för landningsställ och andra PWM-enheter, kontrollerbara via fjärrkontroll CH9—se till att BEC-effekten är tillräcklig. Verkar inom ett 5–12V intervall. Märkta portar inkluderar RC, 5V L, 5V R, S1 T, S3 B, ESC och S6. En ansluten kabel framhäver sömlös integration och pålitlig anslutning för effektiv installation och kontroll i krävande tillämpningar.

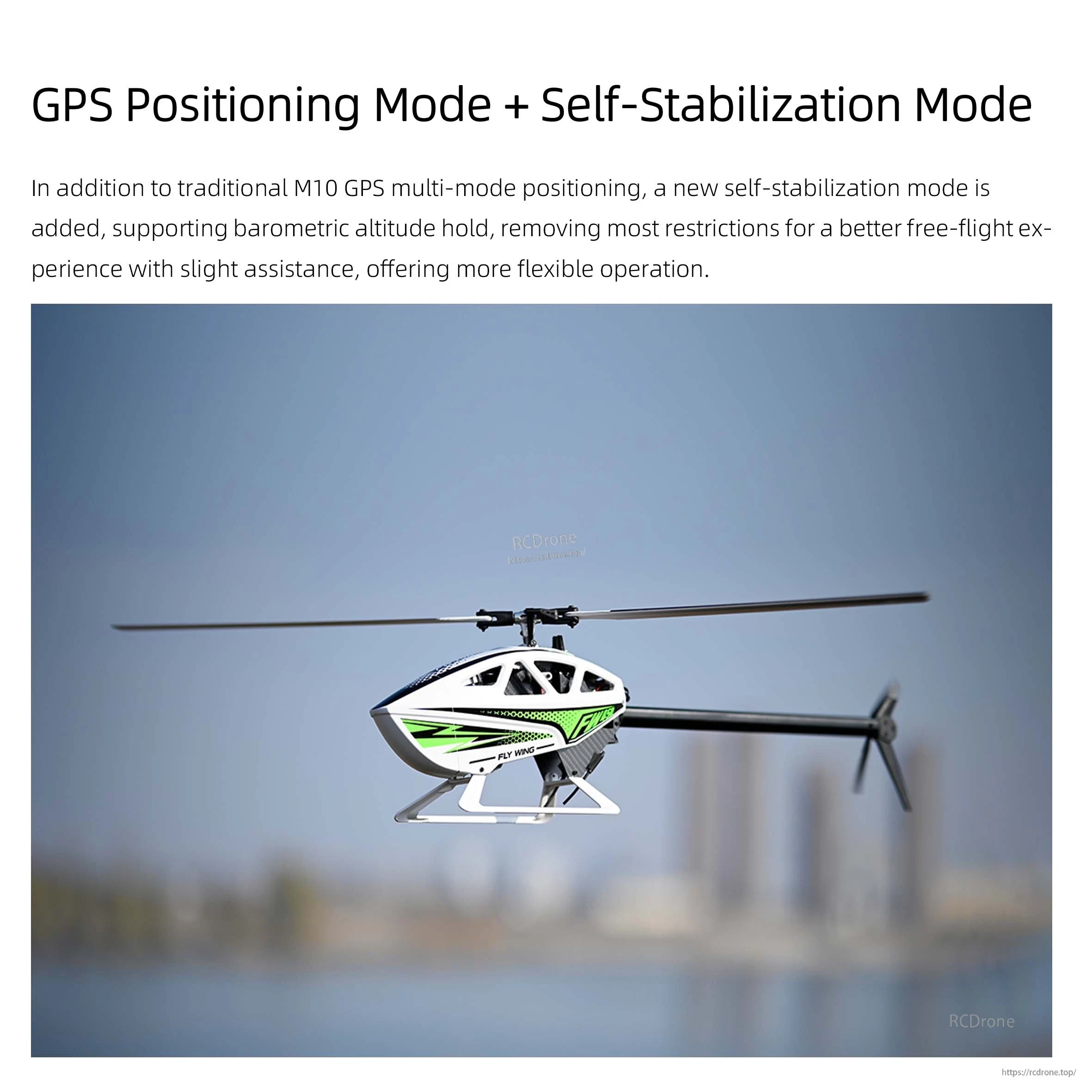

GPS Positioneringsläge + Självstabiliseringsläge. Stöder barometrisk höjdhållning, förbättrar fri flygning med lätt assistans, erbjuder flexibel drift.

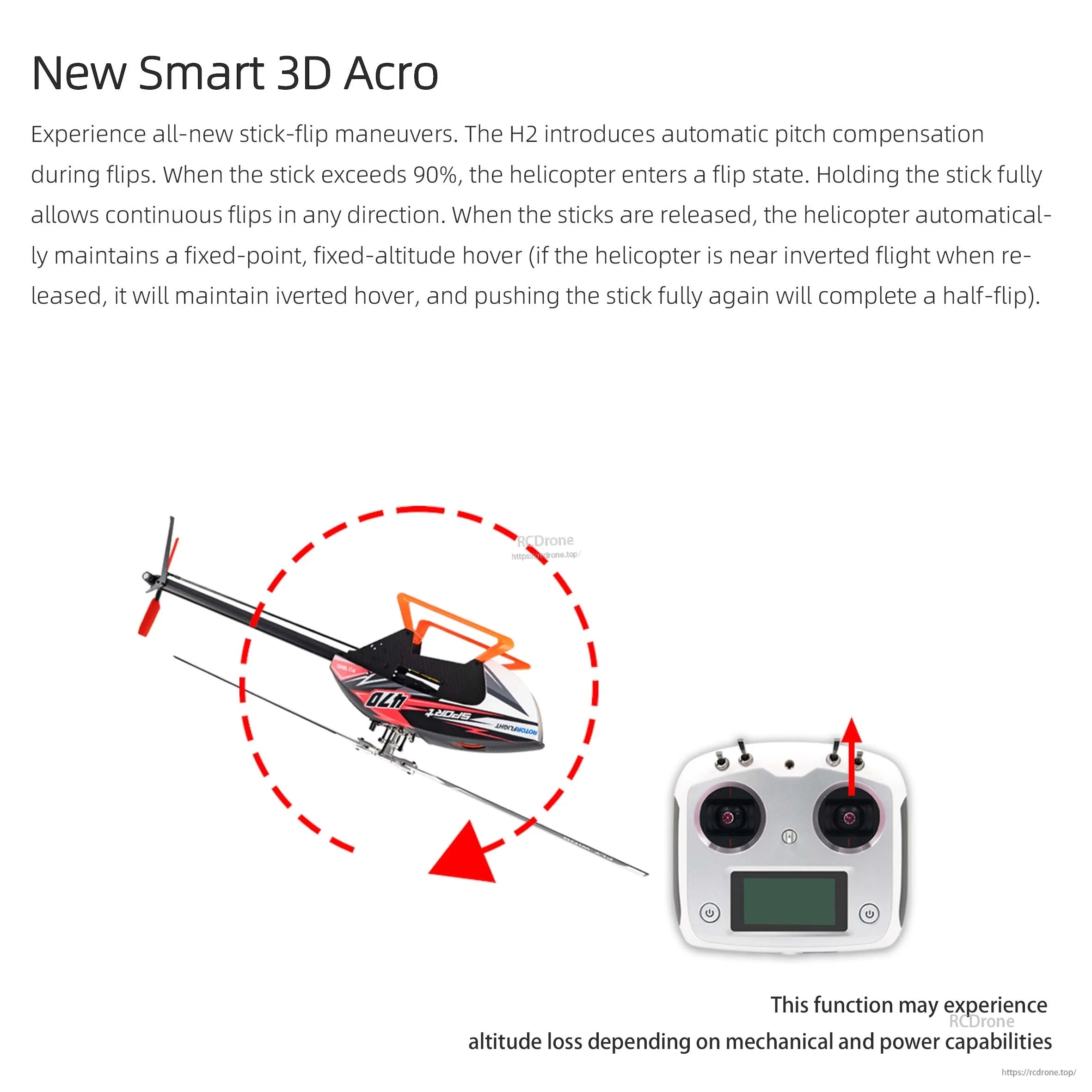

Ny Smart 3D Acro introducerar automatisk pitch-kompensation för stick-flip manövrar.Överskridande av 90% spakinput utlöser flippar; full spak möjliggör kontinuerliga flippar. Släpp för att sväva, återengagera för halva flippen. Höjdminskning kan förekomma baserat på mekaniska och kraftbegränsningar.

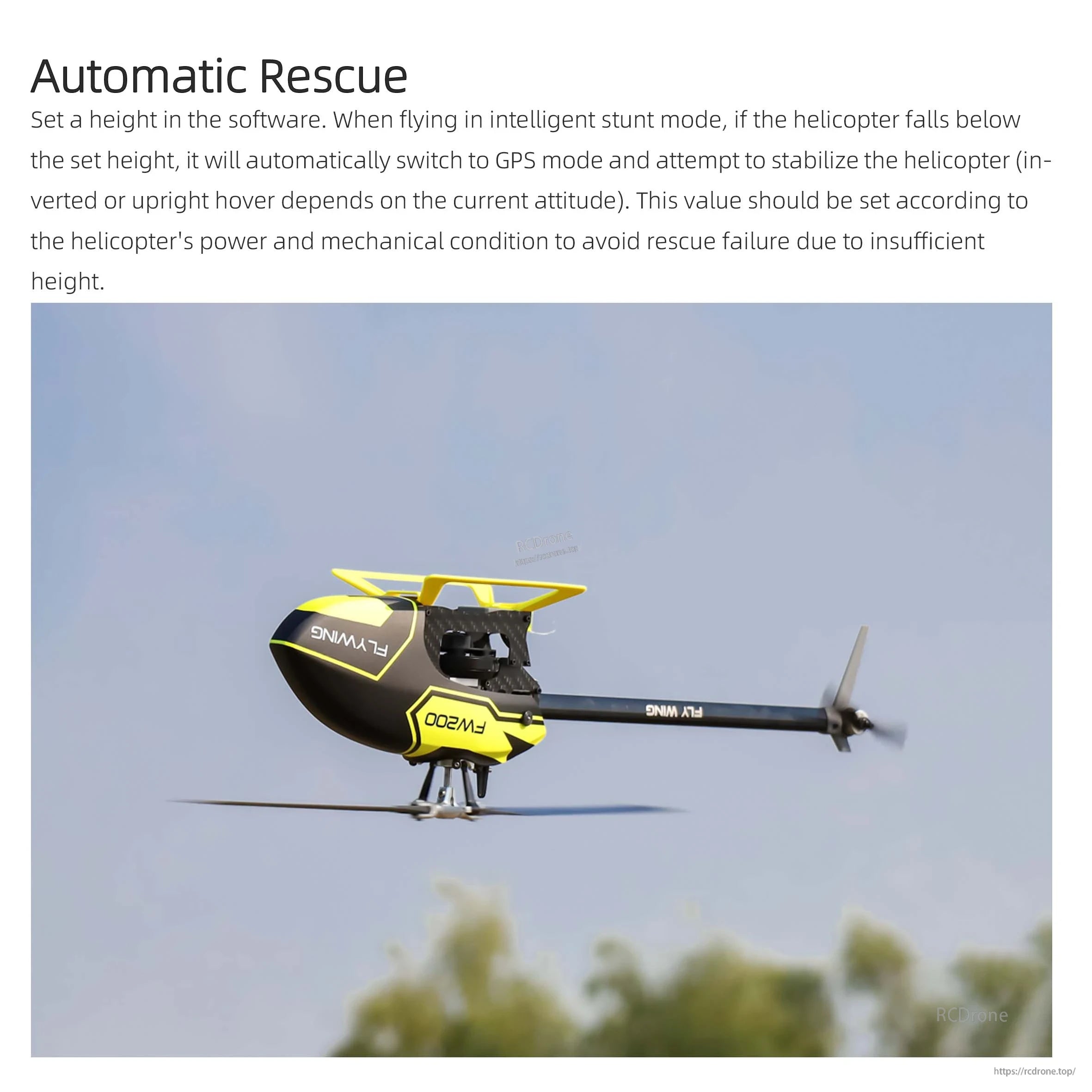

När du flyger i intelligent stuntläge växlar helikoptern till GPS-läge för stabilisering om den faller under inställd höjd. Ställ in enligt kraft och mekaniskt tillstånd för att undvika fel.

Turn Auto-Tilt möjliggör automatisk helikopterlutning under framåtflygning, vilket minskar radien och förbättrar lutad hållning. Kontrollen kompenserar aileronrullning baserat på spakinput och hastighet för smidigare manövrar.

Flywing H2 FBL Gyro möjliggör långsam start och landning, stiger automatiskt till 1 meter innan manuell kontroll. Den reglerar nedstigningshastighet och erbjuder programvarukonfigurerbara funktioner för realistisk flygprestanda.

Tre flygstilar med en-fingers växling har en flygkontroller som erbjuder tre inbyggda lägen: Mjuk, Standard och Sport.

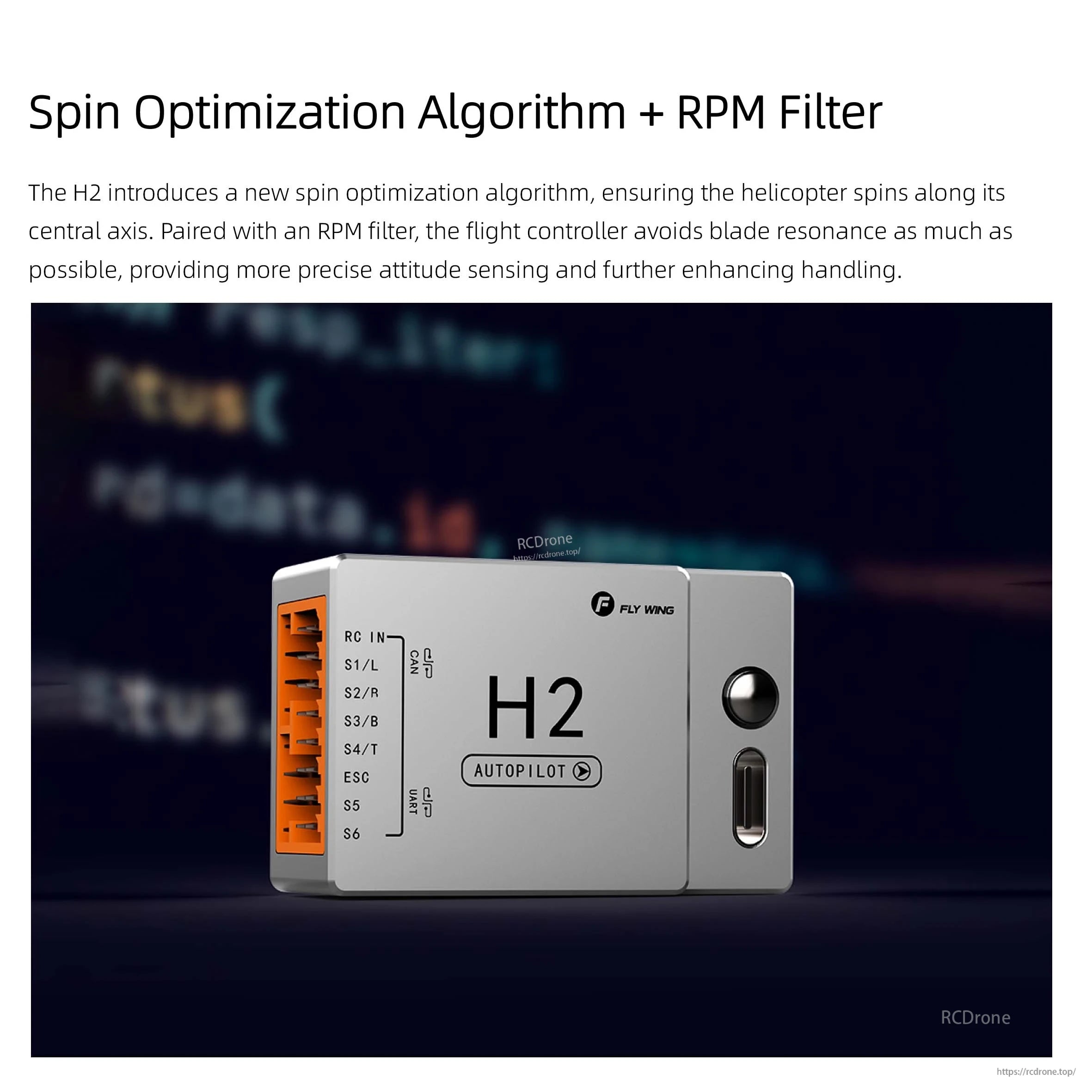

Spin-optimeringsalgoritm och RPM-filter säkerställer stabil rotation, vilket minimerar bladresonans för förbättrad hanteringsprecision. Funktioner märkta portar: RC IN, S1/L, S2/R, S3/B, S4/T, ESC, S5, S6, med CAN och UART-stöd. Visar "H2" och inkluderar en "AUTOPILOT"-indikator. Sidmonterad USB-C-port och cirkulär knapp. Bakgrunden visar suddig kod, vilket framhäver den tekniska designen.

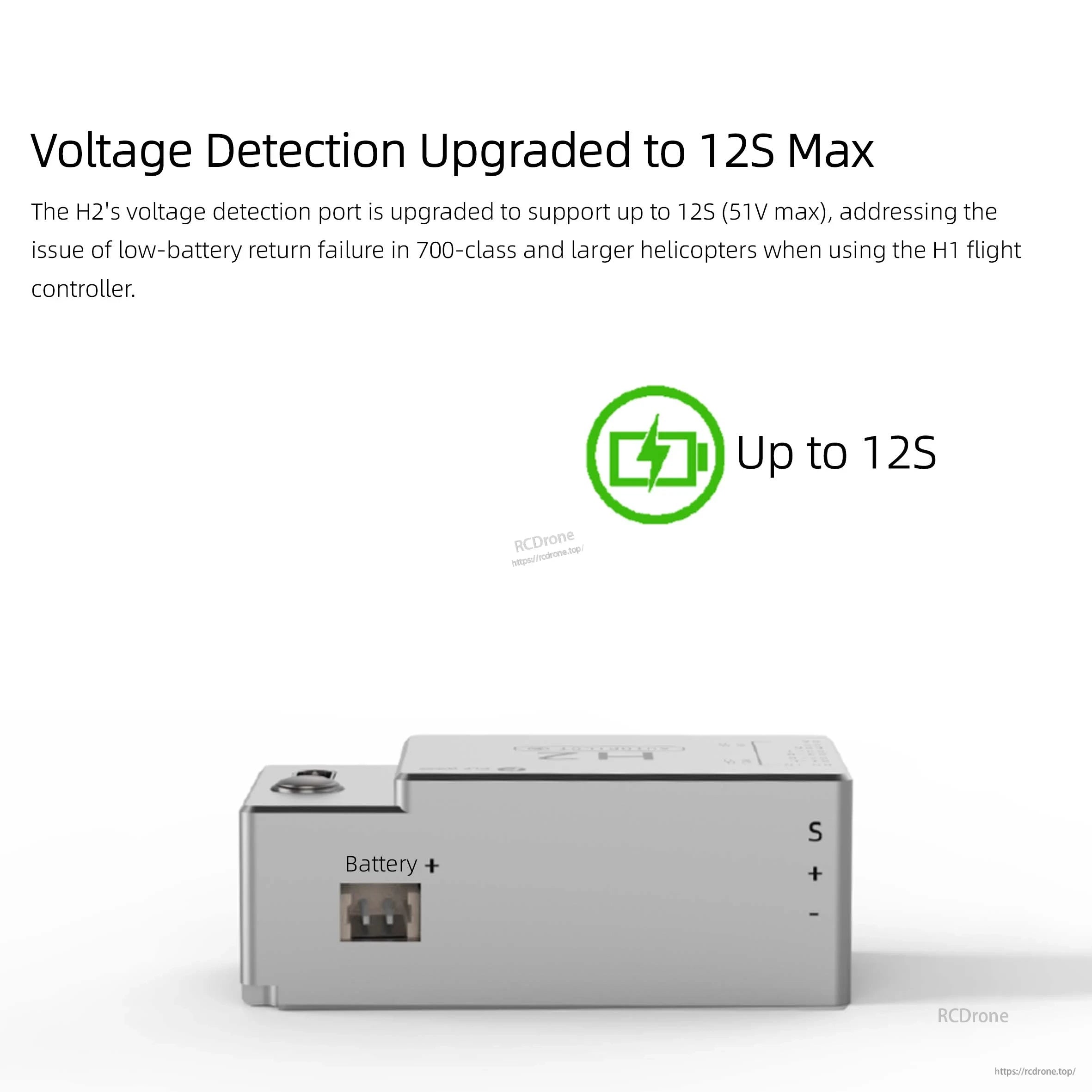

Spänningsdetektering uppgraderad till 12S max (51V), vilket löser problem med låg batteriåterkomst i stora helikoptrar. Funktioner batteriport och S+/- terminaler.

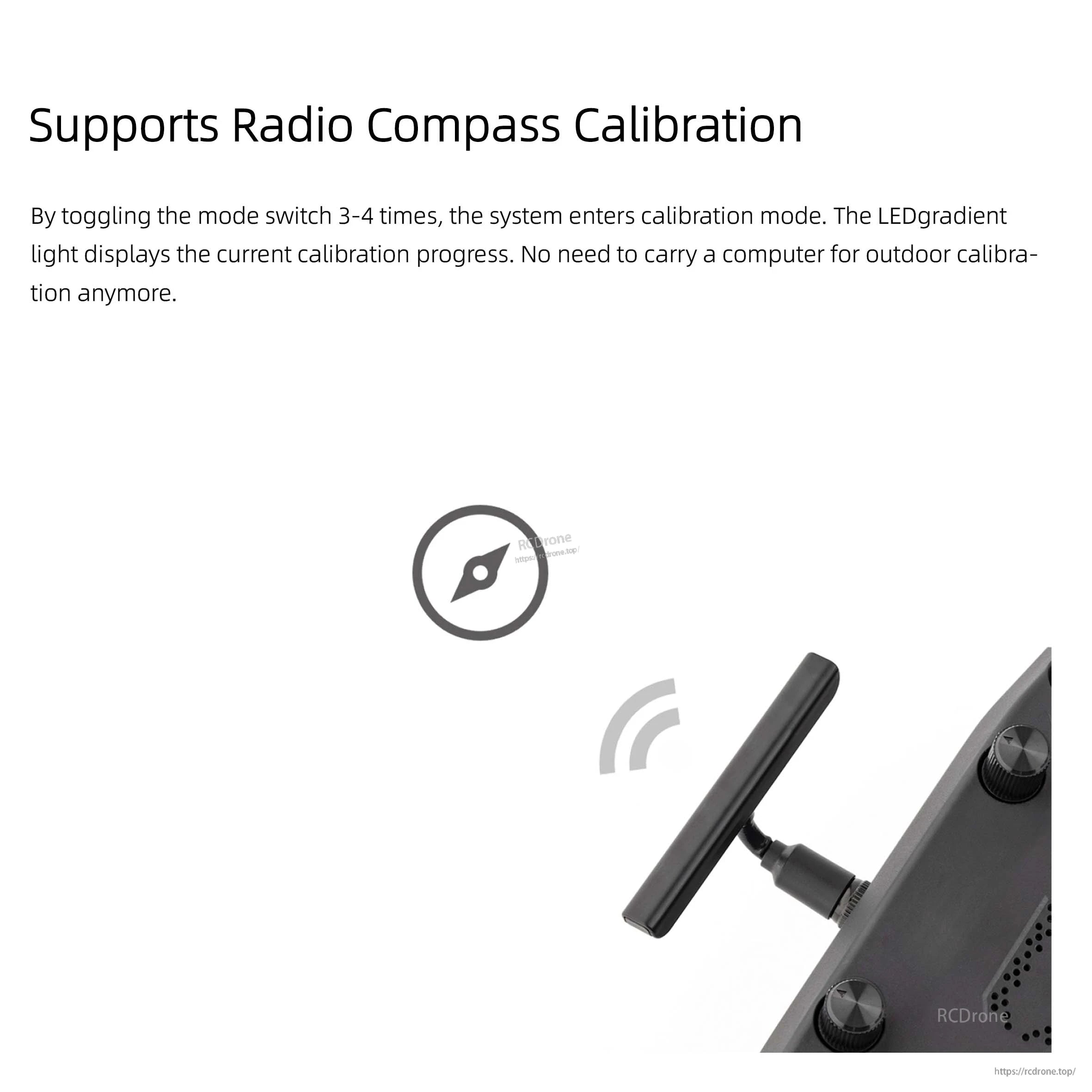

Stöder radio-kompasskalibrering genom att växla lägesbrytaren. Gå in i kalibreringsläge, och LED-gradientljuset visar den aktuella framstegen.

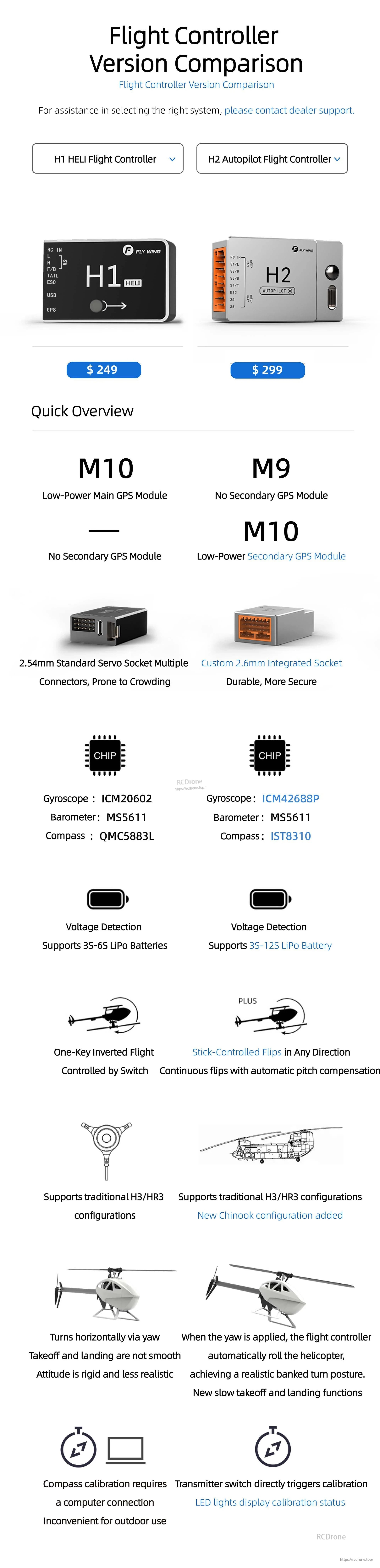

Jämförelse av flygkontrollerversioner: För hjälp med att välja rätt system, vänligen kontakta återförsäljarsupport. HT HELI Flygkontroller H2 Autopilot Flygkontroller RC FLY WING 51/L F/B 52/8 ESC L H1 HEQ 83/8 H2 S4/T AUTOPiot USB GPS-modul finns tillgänglig för $249 eller $299. Här är de viktigaste funktionerna: * M1O och M9 lågströms huvud-GPS-moduler utan sekundär GPS-modul * Gyroskop: ICM20602 eller ICM42688P * Barometer: MS5611 * Kompass: QMC5883L eller IST8310 * Stöder 3S-6S LiPo-batterier och 35-125 LiPo-batteri PLUS * En-knapps inverterad flygstick-kontrollerade flippar i alla riktningar * Kontrollerad av switch med kontinuerliga flippar och automatisk pitch-kompensation

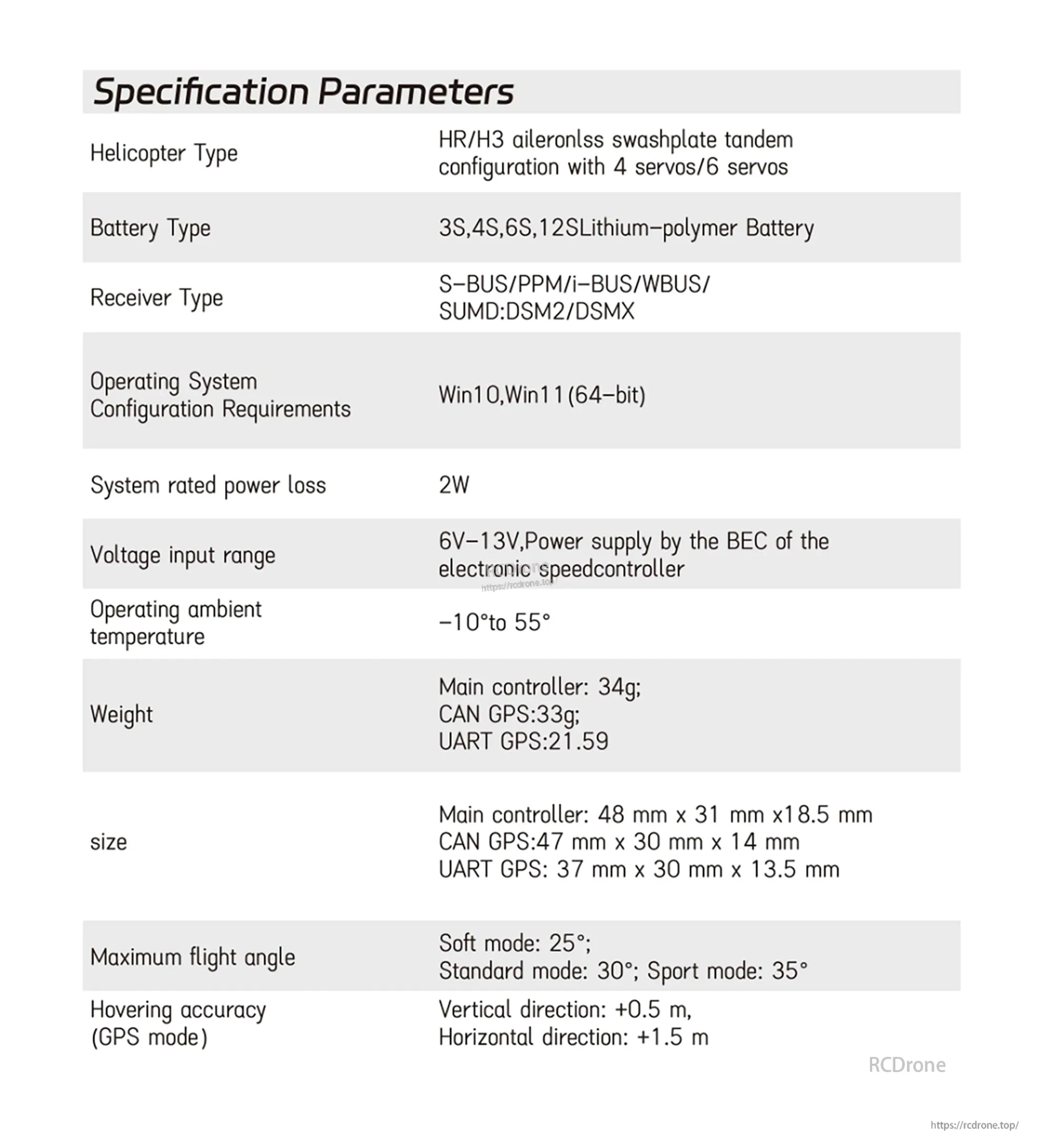

Flywing H2 FBL Gyro passar HR/H3 helikoptrar med 4/6 servon, fungerar med 3S-12S LiPo, stöder S-BUS/PPM/i-BUS/WBUS/SUMD, körs på Win10/Win11 (64-bit), 2W effektförlust, -10°C till 55°C drift, GPS svävningsnoggrannhet ±0.5m vertikalt, ±1.5m horisontellt.

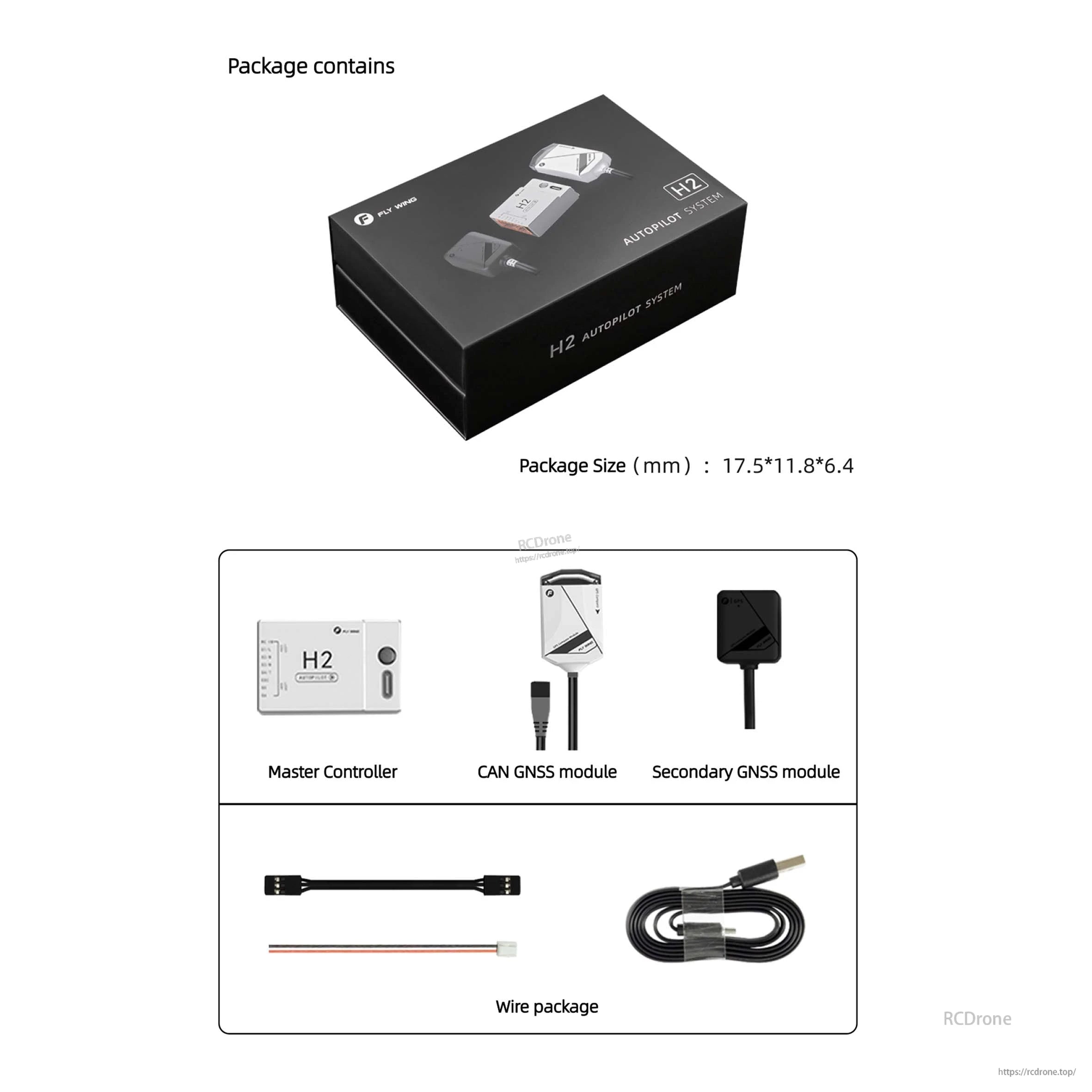

Flywing H2 Autopilot System inkluderar masterkontroller, CAN- och sekundära GNSS-moduler samt kabelpaket.
