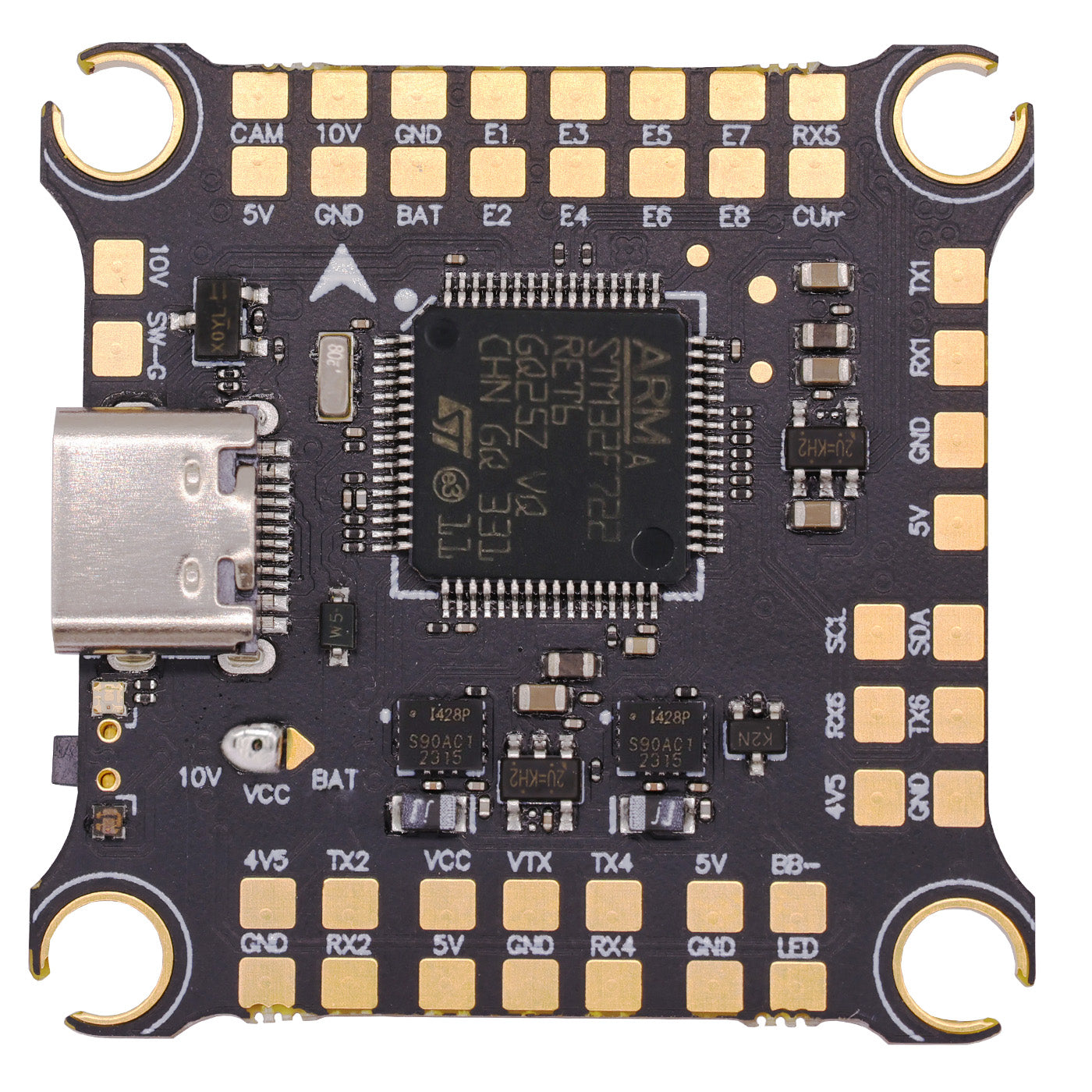

HAKRC F7230 V2 Flygkontroller för FPV-drönare – STM32F722, Dubbel Gyro, 30.5×30.5mm, 2S-6S, DJI-kompatibel

Den HAKRC F7230 V2 Flygkontroller är en kraftfull och professionell FC byggd för avancerade FPV-droneapplikationer. Med ett standard 30.5×30.5mm monteringsmönster är denna kort baserad på STM32F722RET6 MCU och har en dubbel ICM42688 gyroskopuppsättning för att förbättra flygnoggrannhet och stabilitet.

Designad med en 6-lagers 1oz förtjockad koppar PCB med hjälp av resin plug-hole-teknik, erbjuder den överlägsen anti-interferensprestanda, hållbarhet och värmebeständighet. Installation är snabb och ren tack vare lödfri inline-kontakter, vilket gör den idealisk för byggare på alla nivåer.

Denna flygkontroller inkluderar också fyra programmerbara RGB LED-utgångar, extern 10V LED-stöd, och en växlande VTX-effektutgång (VBAT/10V) som styrs via fjärrkanal—vilket möjliggör full anpassning av belysning och videomakt för analoga eller digitala byggen.

Utrustad med en 16MB blackbox, integrerad barometer, AT7456E OSD, och ström sensor, stöder F7230 V2 DJI FPV Air Unit och flera mottagarprotokoll inklusive FrSky, Futaba, Flysky, Crossfire, ELRS, DSMX, och mer.

🔧 Nyckelfunktioner

• Högkvalitativ PCB-design

  • 6-lagers 1oz tjock koppar med hartspluggshål

  • Industriella LDO:er för hög temperaturbeständighet

  • Japanska Murata-kondensatorer för stabil strömfiltrering

• Flygprestanda & Utvidgbarhet

  • STM32F722RET6 MCU

  • Dubbel ICM42688 Gyroskop för ökad precision

  • Integrerad Barometer, 16MB Blackbox, och OSD (AT7456E)

  • Inbyggd ström sensor

• Strömförsörjningssystem

  • Dubbel BEC-utgångar: 5V/3A och 10V/2.5A

  • 2S–6S LiPo ingångsstöd

• Anpassning & Kompatibilitet

  • 4 Programmerbara LED Illusionslampor

  • Extern 10V LED-strips utgång med RC-styrd switch

  • VTX strömval mellan VBAT och 10V, växlarbart via USER1

  • DJI plug-and-play port (6P Air Unit kontakt)

• Mottagarstöd

  • Kompatibel med SBUS, CRSF, ELRS, DSMX, iBus, Flysky, Futaba, FrSky, och andra

  • 5 UART-portar för fullständig periferikoppling

📐 Specifikationer

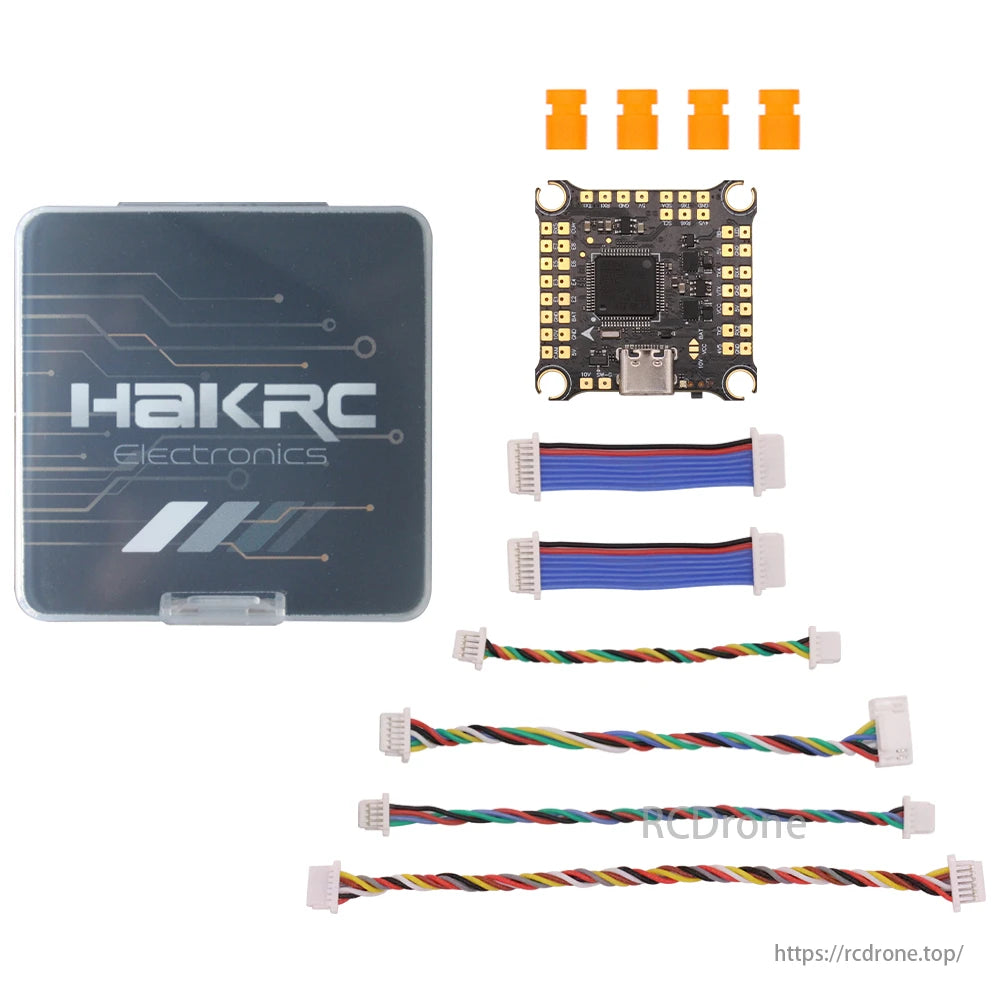

📦 Packlista

• 1 × HAKRC F7230 V2 Flygkontroller

• 4 × M3 Stötdämpare

• 1 × 8P ESC-kabel

• 1 × DJI FPV-kabel

• 1 × 4P LED-kabel

• 1 × 4P Mottagarkabel

• 1 × DJI O3 3-i-1 kabel

• 1 × Bruksanvisning

Detaljer

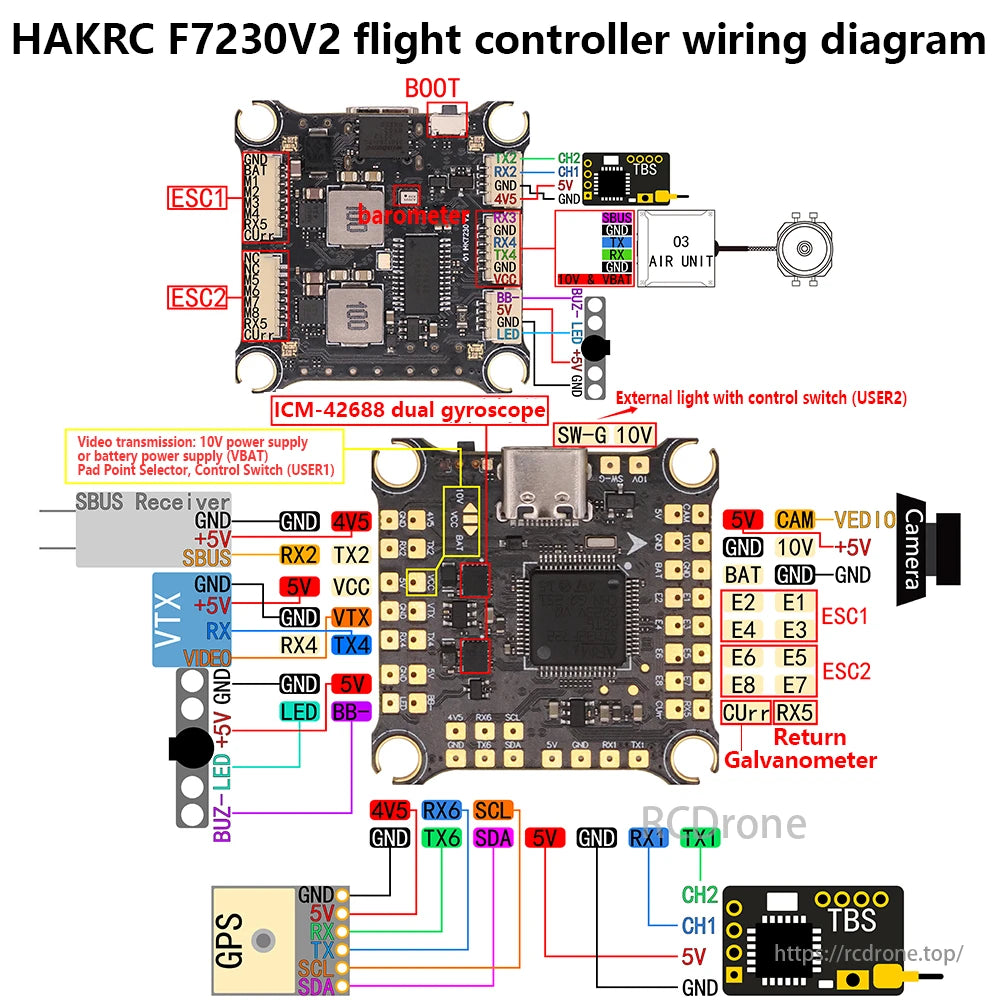

HAKRC F7230V2 flygkontroller kopplingsschema. Inkluderar ESC:er, barometer, ICM-42688 dubbel gyroskop, SBUS-mottagare, VTX, GPS, TBS-modul, luftenhet, extern belysning, kamera och återgång galvanometeranslutningar.
