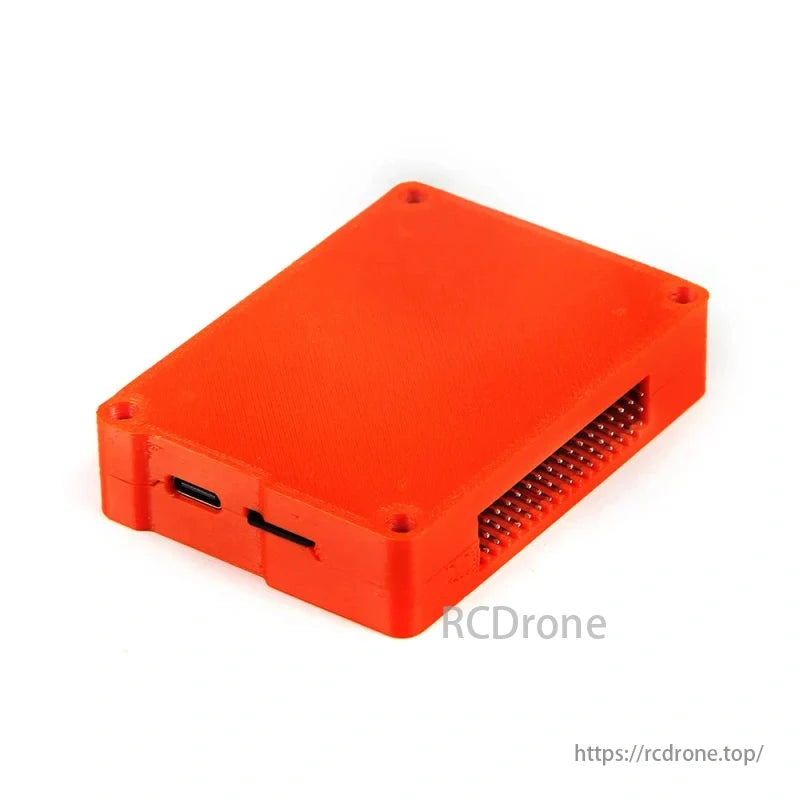

Mad Foc Esc Assistant Recorder

Översikt

De GALEN FOC ESC Assistent inspelare är en avancerad ESC datalogger designad för användning med FOC ESC. Det tillåter sömlös realtidsövervakning, dataregistrering, och hantering av firmware. Stödjer upp till 8 ESC-kanaler, den här enheten ansluter via RS485 eller BURK, vilket gör det till ett idealiskt val för drönareentusiaster och proffs som behöver detaljerad analys av flygdata.

Nyckelfunktioner

• Stöder upp till 8 kanaler för samtidig ESC-datainspelning.
• RS485 & CAN-kommunikation för sömlös anslutning med Flygkontroller (FC).
• Realtidsdataloggning: Registrerar ESC-data i TF-kort (microSD) som .csv-filer.
• Support för uppgradering av firmware: Uppgradera ESC firmware via TF-kort.
• Anpassningsbar konfiguration: Ändra config.txt att ändra ESC-kanaler och LED-indikatorer.
• Motordataanalys: Ger MotorDataView.exe för vågformsvisualisering.
• USB-C-gränssnitt: Säkerställer snabb och bekväm dataöverföring.

Tekniska specifikationer

Parameter	Värde
Anslutningsgränssnitt	RS485 / CAN
Kanaler som stöds	Upp till 8
Dataloggningsformat	.CSV (lagrat på TF-kort)
USB-gränssnitt	USB-C
Stöd för lagring	TF-kort (MicroSD)
Firmware uppgradering	Via TF-kort
LED-indikatorer	Konfigurerbar via config.txt

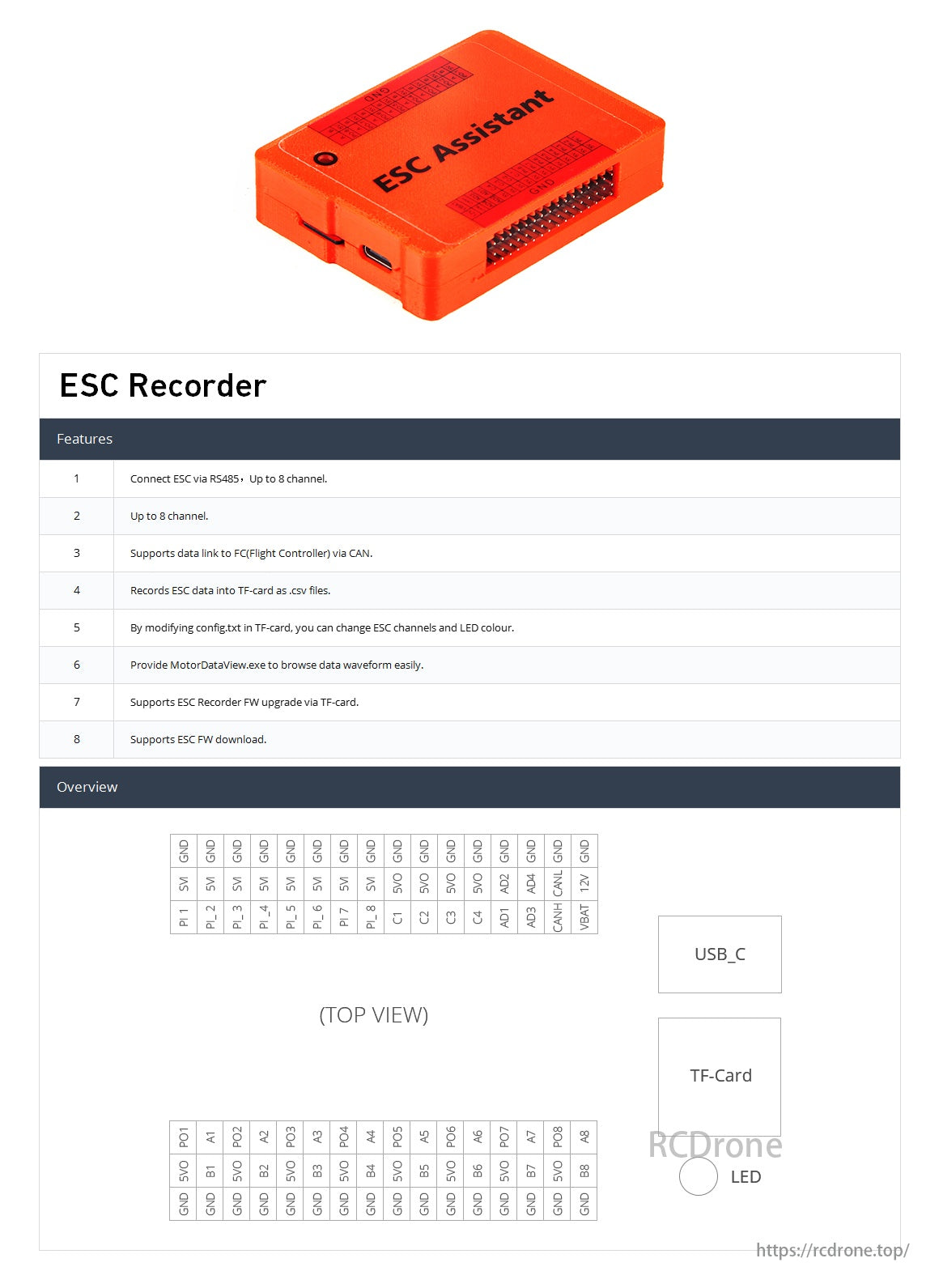

ESC Recorder Pinout

• Kraft och kommunikation:

  • CANH / CANL – CAN-buskommunikation.
  • VBAT / 7V – Strömingång.
  • RS485-gränssnitt – ESC-datakommunikation.

• Signalingångar:

  • PO1 - PO8 – ESC-signalingång.
  • B1 - B8 – Ytterligare I/O-anslutningar.

• Utgångsportar:

  • USB-C – Snabb dataöverföring.
  • TF-kortplats – Datalagring.
  • LED-indikator – Statusövervakning.

Ansökningar

• Loggning av droneflygdata
• ESC Performance Monitoring
• UAV forskning och utveckling
• Anpassade dronebyggen och optimering

Användningsinstruktioner

1. Anslut ESC:er via RS485 eller CAN gränssnitt.
2. Sätt i ett TF-kort för att lagra ESC-dataloggar.
3. Ändra config.txt för att anpassa inställningar (kanaltilldelning, LED-indikatorer).
4. Använd MotorDataView.exe för att analysera inspelade ESC-datavågformer.
5. Uppgradera ESC Firmware enkelt via TF-kort.

Säkerhet och efterlevnad

• Säkerställa firmware-kompatibilitet innan du uppgraderar.
• Använd a pålitligt TF-kort för korrekt datalagring.
• Hantera USB-C-anslutningar försiktigt för att undvika skador.

De MAD FOC ESC Assistant Recorder är en viktigt verktyg för drönarebyggare och proffs som vill optimera ESC-prestanda, logga flygdata och hantera firmwareuppdateringar effektivt.
