MATEK  F405-MINITE - Mateksys FLYGSTYRNINGSSPECIFIKATIONER

Använd: Fordon och fjärrkontrollleksaker

Rekommendera ålder: 12+y,14+y,3-6y,6-12y,0-3y

Ursprung: Kina

Material: Kompositmaterial

Varumärke: MATEKSYS

FLYGKONTROLL F405-MINITE

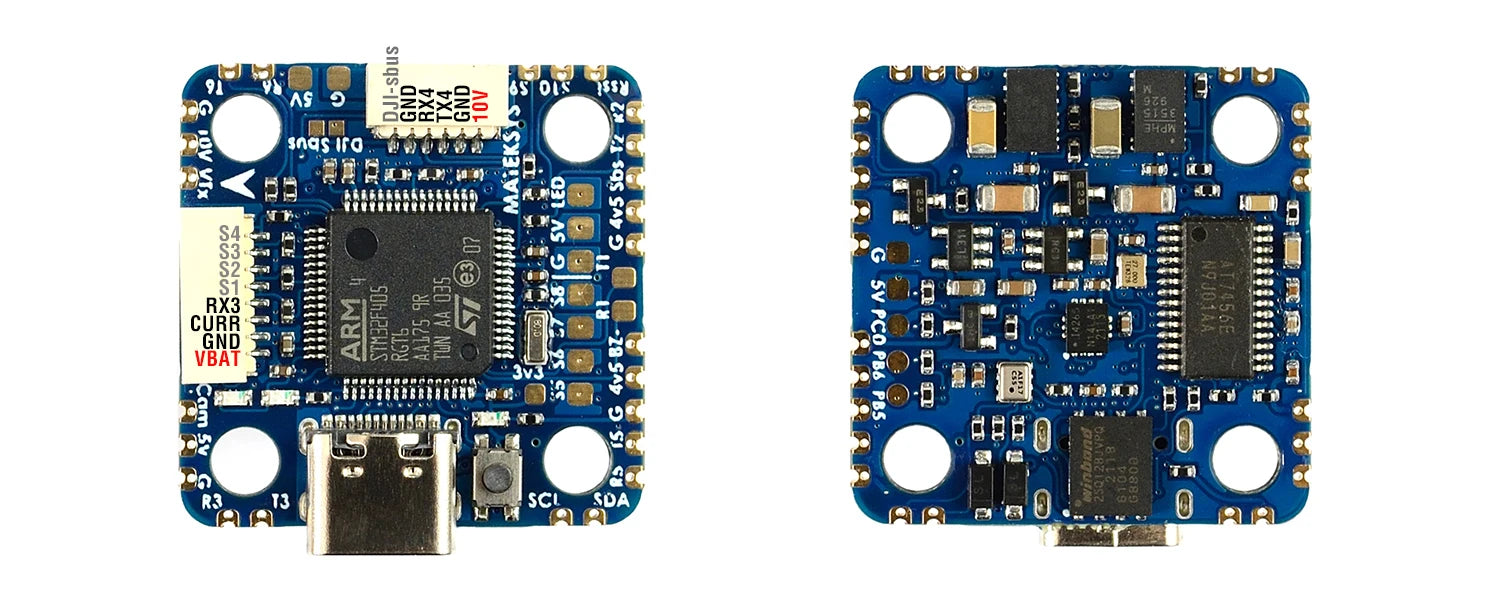

De nya funktionerna i F405-miniTE jämfört med F722-miniSE(EOL)

• F405 har 1MB flash som kan köras med ArduPilot. även med INAV firmware kommer vissa funktioner att tas bort på F722 på grund av begränsad flash.

• Fördelen med F722 är att alla UART-enheter har inbyggd inversion som inte behövs när CRSF-protokollet används i stor utsträckning på nya mottagare.

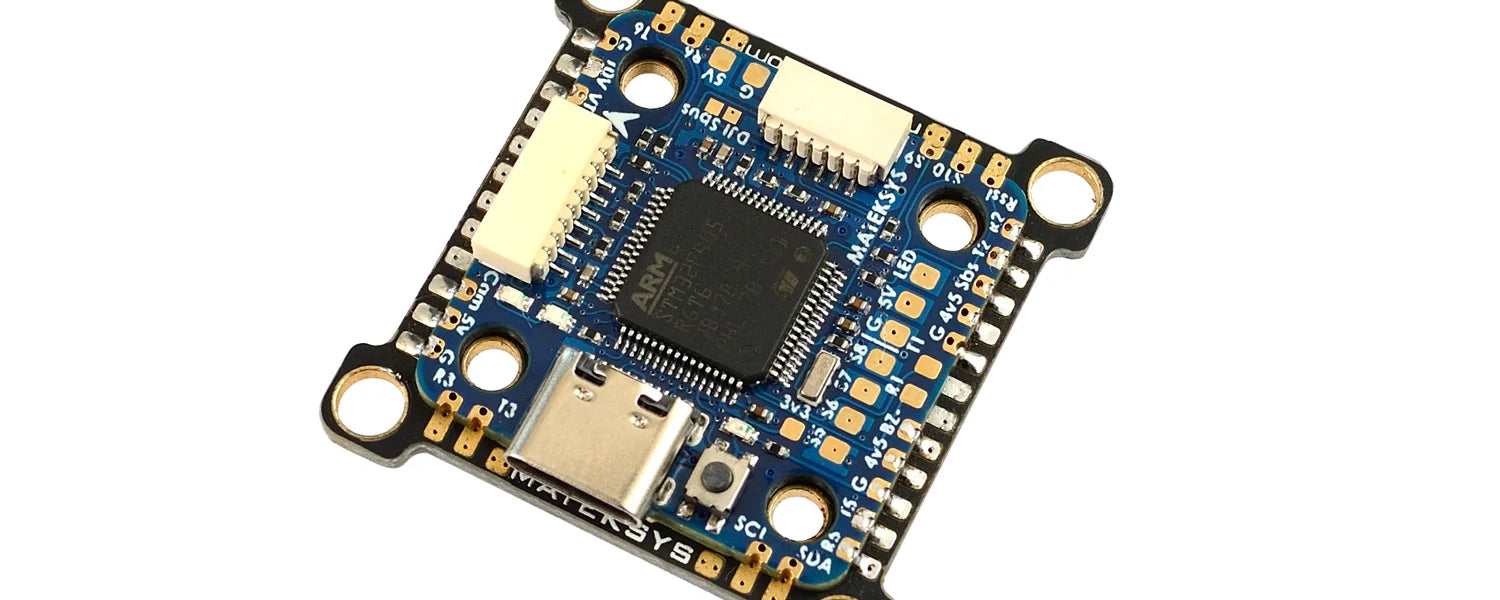

• Omdesignat mål MATEKF405TE stöder 8x dubbelriktad DSHOT.

• Stöd DJI-luftenhet PnP och en 10V BEC för DJI OSD eller analog VTX

• Jämfört med F722-miniSE 8motorer eller 6motorer+2servos, stödjer F405-miniTE 8motorer+3servon i INAV/BF multirotorblandare

• InvenSense GEN3 IMU ICM426XX

FC-specifikationer

• MCU: STM32F405RGT6

• IMU: ICM42605 eller ICM42688-P

• OSD: AT7456E, DJI OSD

• Baro: Goertek SPL06-001 (I2C)

• Blackbox: 16M-byte Flash-minne

• 6x UART,  1x Softserial_Tx-alternativ

• 12x PWM-utgångar (8x Dshot)

• 1x I2C

• 4x ADC (VBAT, Current, RSSI, Airspeed)

• 2x PINIO

• 1x SH1.0_8pin-kontakt (Vbat/G/Curr/R3/S1/S2/S3/S4)

• 1x SH1.0_6pin kontakt för DJI FPV Air Unit

• 3x lysdioder för FC STATUS (blå, grön) och 3,3V-indikator (röd)

• Dubbel BEC, 5V 1,7A & 10V 1,4A

• 10V utgång ON/OFF ställbar

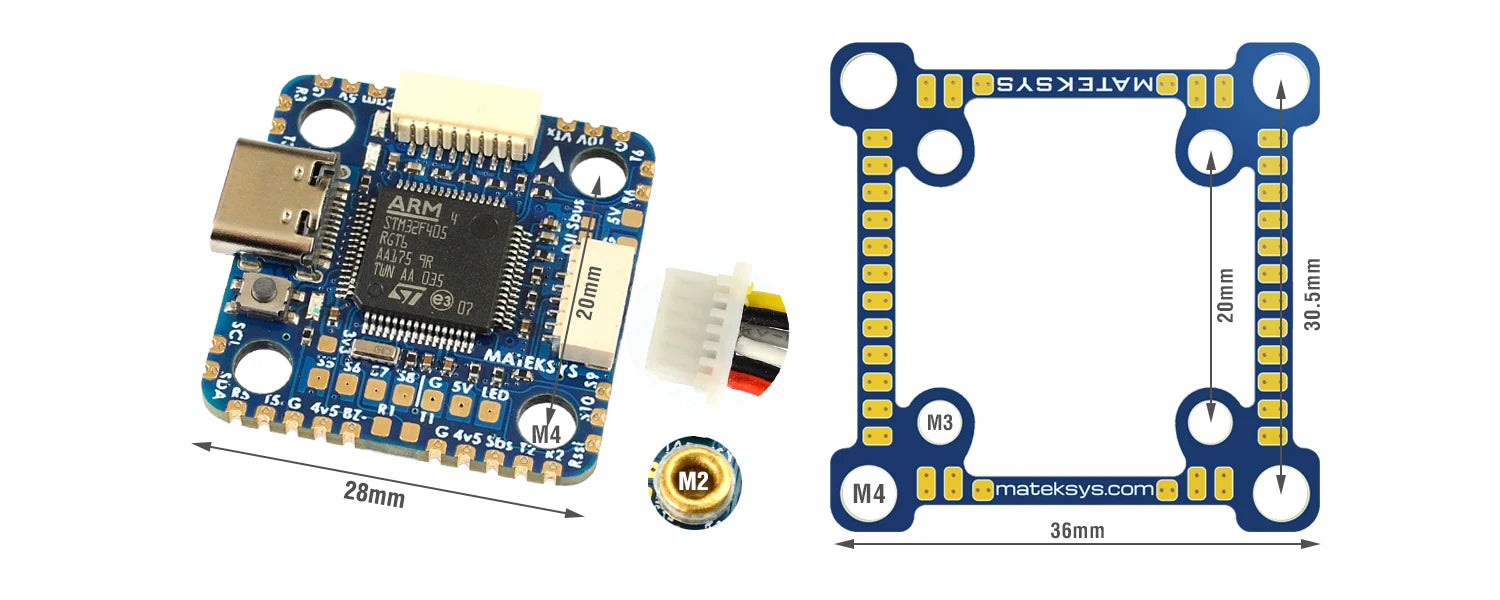

• Konvertibel 20 mm till 30,5 mm montering

Ström

• Ingång: 6~30V (2~S LiPo)

• BEC: 5V 1,7A,  Max.2A

• BEC: 10V 1,4A  för VTX eller DJI Air Unit

• För stabil 10V utgång bör ingångsspänningen > 11V,  när inspänning =<11V, utgång = 90% inspänning.

• Batterispänningssensor: 1K:20K (INAV-skala 2100, BF-skala 210)

• Ingen strömsensor inbyggd, stöder extern strömsensor för PDB/4in1

Firmware

• ArduPilot: MatekF405-TE

• INAV: MATEKF405TE

• BetaFlight: MATEKF405TE

Fysisk

• Montering

  • 20 x 20 mm/Φ3 mm med silikongenomföringar

  • 20 x 20 mm/Φ2 mm med kisel- och mässingshylsor

  • 30,5 x 30,5 mm/Φ3 mm med konverteringsplatta och silikongenomföringar

• Mått:  28 x 28 mm

• Vikt: 5g

Inklusive

• 1x FC F405-miniTE

• 1x 20 mm till 30.5 mm omvandlingsplatta (blå PCB)

• 6x silikongenomföringar M4 till M3

• 6x mässingshylsor M3 till M2

• 1x SH1.0_8pin kabel 5cm (inklusive 2x 8pin kontakter) för 4in1 ESC

• 1x SH1.0_6pin till GH1.25_8pin kabel 8cm för DJI Air Unit

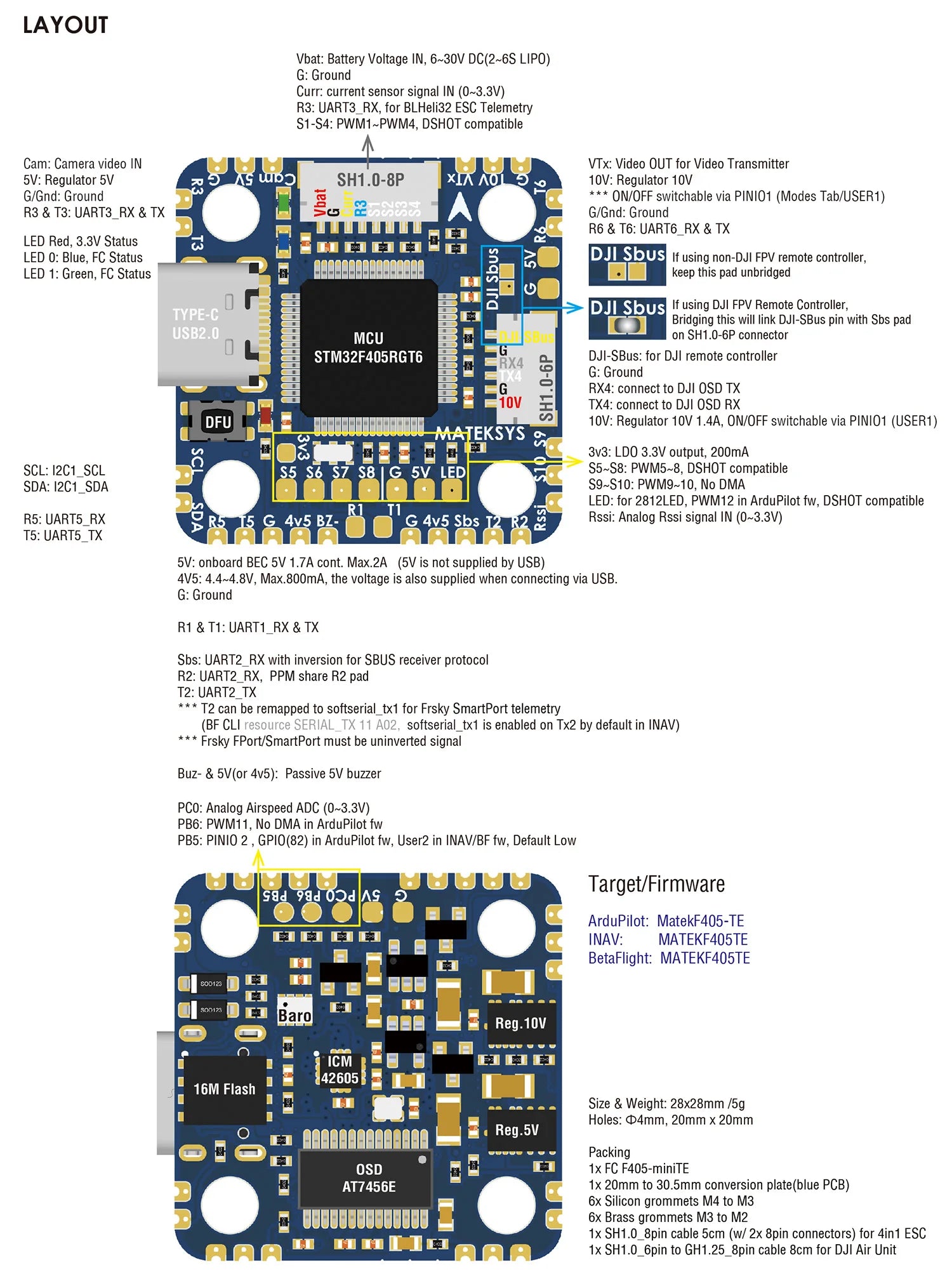

TEKSYS 5 3v3: ombord BEC SV 1.7A forts; max.2A (SV levereras inte via USB) 4V5: 4.44.8V, Max 80OmA, spänningen levereras även vid anslutning via USB.

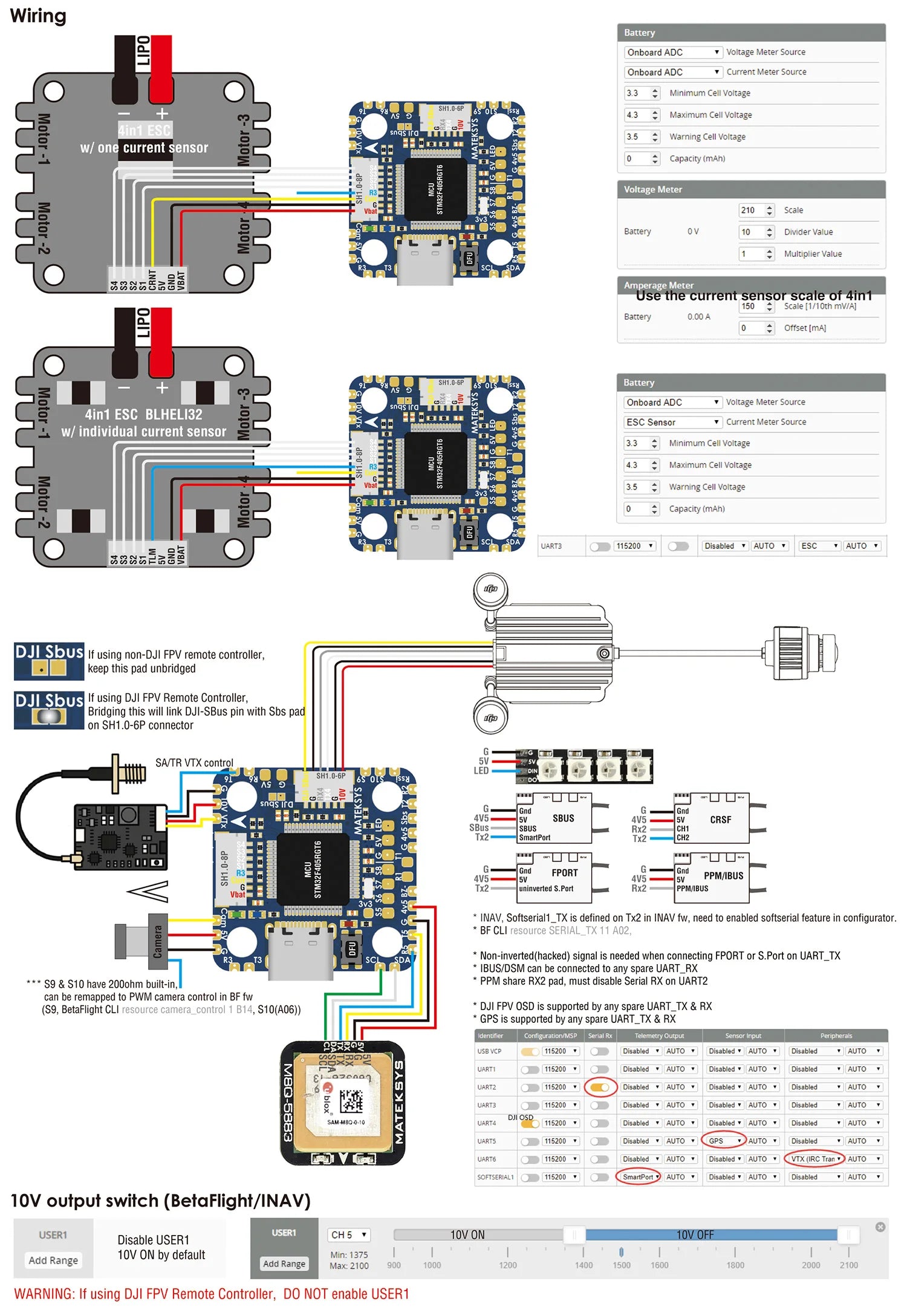

När du använder en icke-DJI FPV-fjärrkontroll, behåll det obrutade DJI-SBUS-stiftet bortkopplat från SHI 0-6P-kontakten. Inaktivera SATR VTX-kontroll, LED och ställ in 115200 baudhastighet. AUTO ESC och 58 är också inaktiverade.
