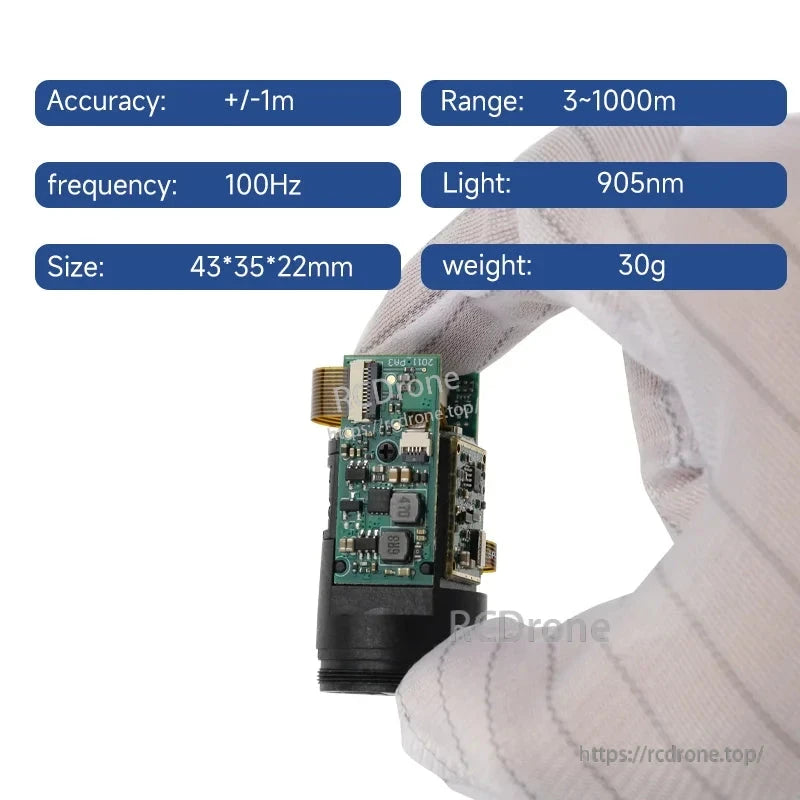

  • Meskernel TC22-400 Laser Distance Measuring Sensor, Laser sensor: ±1m accuracy, 3–1000m range, 100Hz, 905nm, compact 43×35×22mm, 30g.

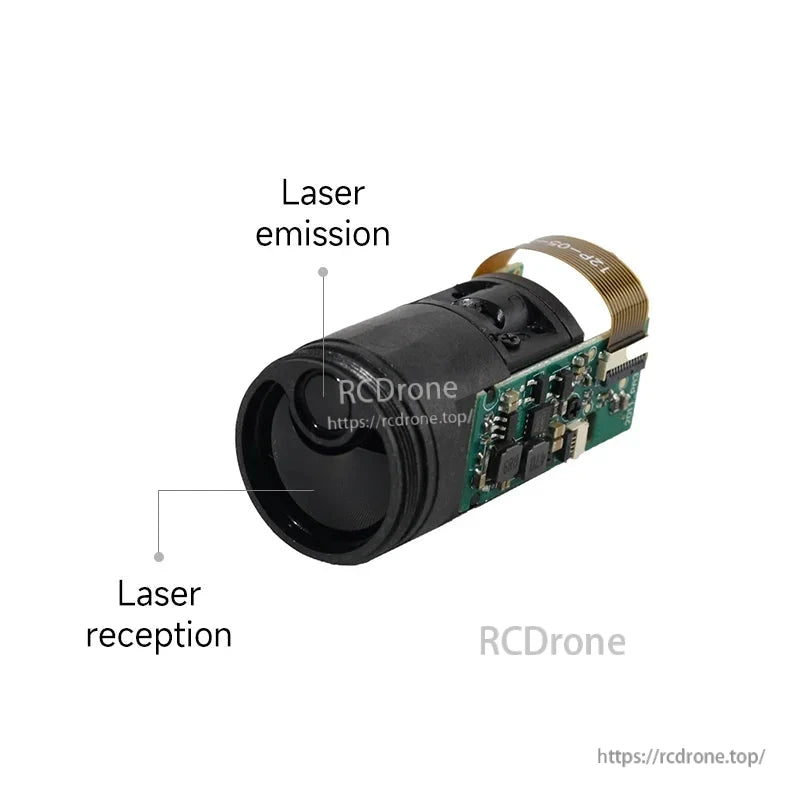

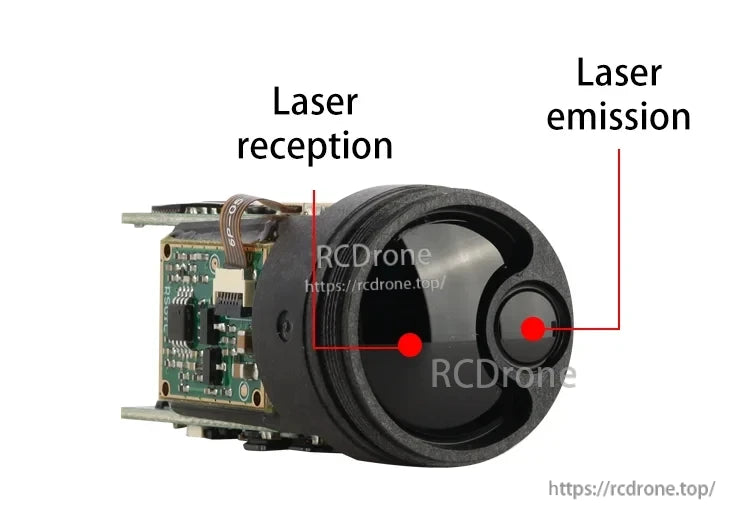

  • Meskernel TC22-400 Laser Distance Measuring Sensor, Laser distance sensor with emission and reception points labeled

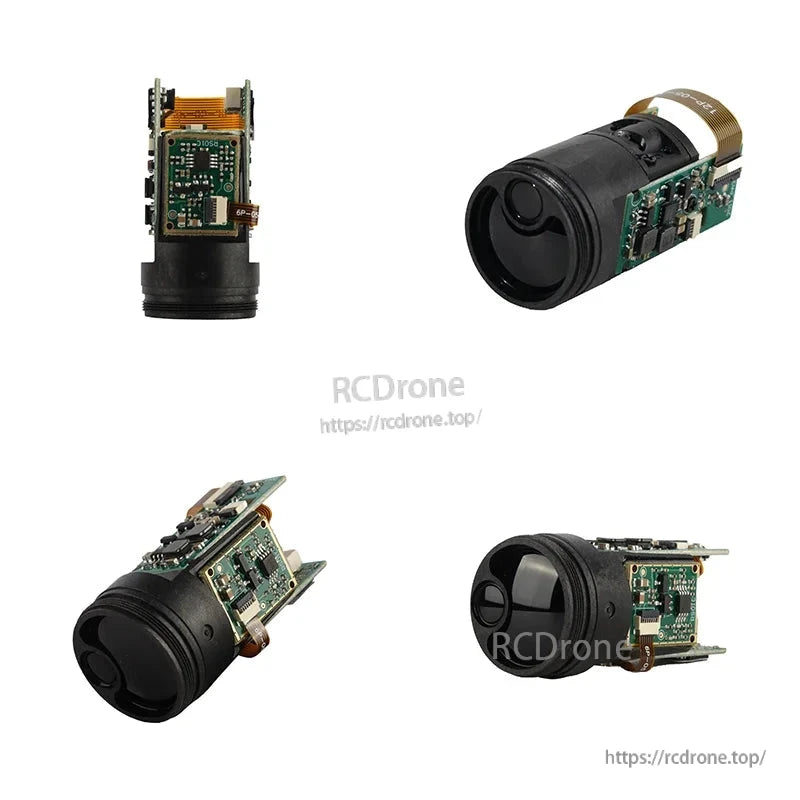

  • Meskernel TC22-400 Laser Distance Measuring Sensor, Laser distance sensor module operating at 905nm, featuring UART, TTL, RS232, RS485, and Bluetooth communication interfaces for versatile connectivity and precise distance measurement.
  • Meskernel TC22-400 Laser Distance Measuring Sensor, Laser distance sensor module with infrared range finder
1 6

Meskernel TC22-400 Laserdistansmätningssensor, 905 nm Klass I Infraröd Avståndsmätare, UART TTL RS232 RS485 Bluetooth

Meskernel TC22-400 Laserdistansmätningssensor, 905 nm Klass I Infraröd Avståndsmätare, UART TTL RS232 RS485 Bluetooth

Meskernel

$256.25 USD
$0.00 USD $256.25 USD
Rea Slutsåld
Skatter ingår. Frakt beräknas i kassan.
Färg
Specifikation
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Visa alla uppgifter

Översikt

Meskernel TC22-400 är en laserdistansmätande sensor modul och infraröd laser mätningsavstånds mätare designad för OEM/ODM-integration. Denna kompakta pulslaseravståndsmodul mäter avståndet mellan ett mål och sensorn med hög precision. Inom TC-serien stöder pulsmätnings teknologin långdistansmätning (seriekapacitet upp till 1200 m), medan detta variants publicerade intervall är 3–1000 m. Modulen erbjuder flera kommunikationsalternativ för systemintegration och är lämplig för UAV:er, nattsynssystem, tunnelövervakning, gevärssikten, optoelektroniska poddar, säkerhetsövervakning och termisk bildbehandling integration.

Nyckelfunktioner

  • Pulslaseravståndsteknologi för noggrann distansmätning
  • 905 nm Klass I infraröd laser; upplösning 0.1 m; noggrannhet ±1 m
  • Räckvidd 3–1000 m; maximal enskild mättid cirka 1 s
  • Multi-gränssnittsstöd: UART (standard 115200bps), TTL/RS232/RS485/Bluetooth; USB stöds
  • Serienivå: TTL 3.3V, kompatibel med TTL 5V
  • Låg strömförbrukning: <330 mW @ 3.3V
  • Kompakt, lätt konstruktion: φ43×22 mm, 15 g; material ABS+PCB
  • Gränssnittsdefinition märkning och ingenjörsrådgivning tillgänglig
  • Testprogramvara plattform för PC datavisualisering

Specifikationer

Varumärke Meskernel
Modellnummer TC22-400 H231121
Räckvidd 3-1000m
Maximal enskild mättid Ungefär 1s
Noggrannhet ±1m
Frekvens 1-3 Hz
Frekvens(Hz) 1Hz
Upplösning 0.1m
Laser 905 nm Klass I
Lasertyp(nm) 905nm
Effektförbrukning <330mW@3.3V
Driftstemperatur -10~50℃
Driftstemperatur(℃) 0-50℃
Kommunikationsgränssnitt TTL/RS232/RS485/Bluetooth
Kommunikationsgränssnitt UART, Standard baud rate 115200bps
Serienivå TTL 3.3V, kompatibel TTL 5V

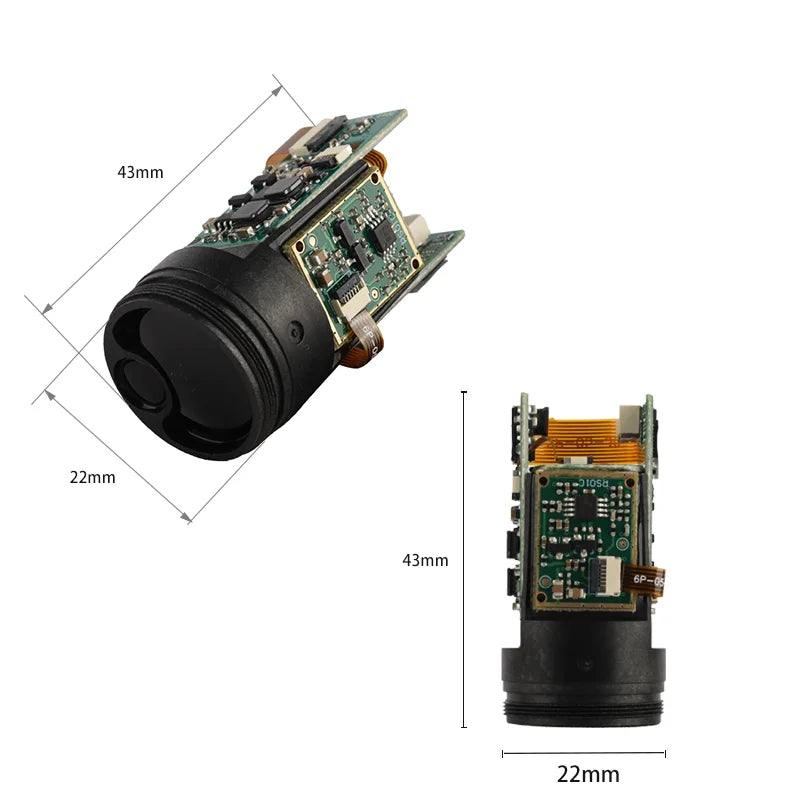

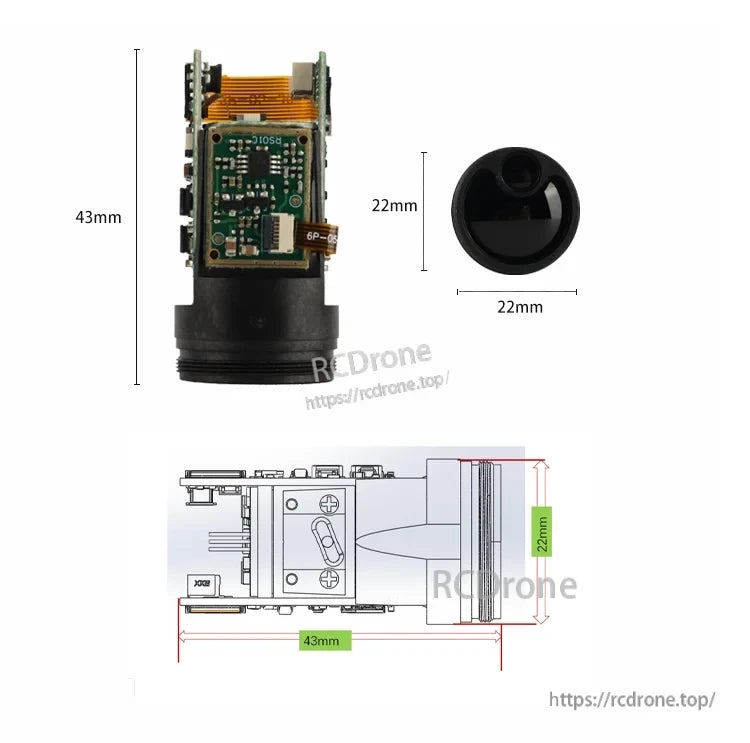

Storlek φ43*22mm
Storlek (alternativ notation) diameter 22mm*43mm
Vikt 15g
Vikt(g) 15g
Material ABS+PCB
Anpassat stöd OEM, ODM, OBM
Anpassat stöd (utökat) OEM, ODM, OBM, sensor, modul, Bluetooth, logotyp
Ursprung Fastlandskina
Ursprungsort Sichuan, Kina
Förpackning Neutro-förpackning
Typ Annat
Högt oroande kemikalie Ingen
Garanti 1 år

Applikationer

  • UAV avståndsmätning
  • Nattseende och termisk avbildning integration (se-i-mörker avståndsmätning)
  • Tunnelövervakning
  • Vapen sikten och optoelektroniska poddar
  • Säkerhetsövervakning
  • Övervakning av personer och fordon; inomhus humanoid detektering
  • Fordon anti-kollisionssystem

Detaljer

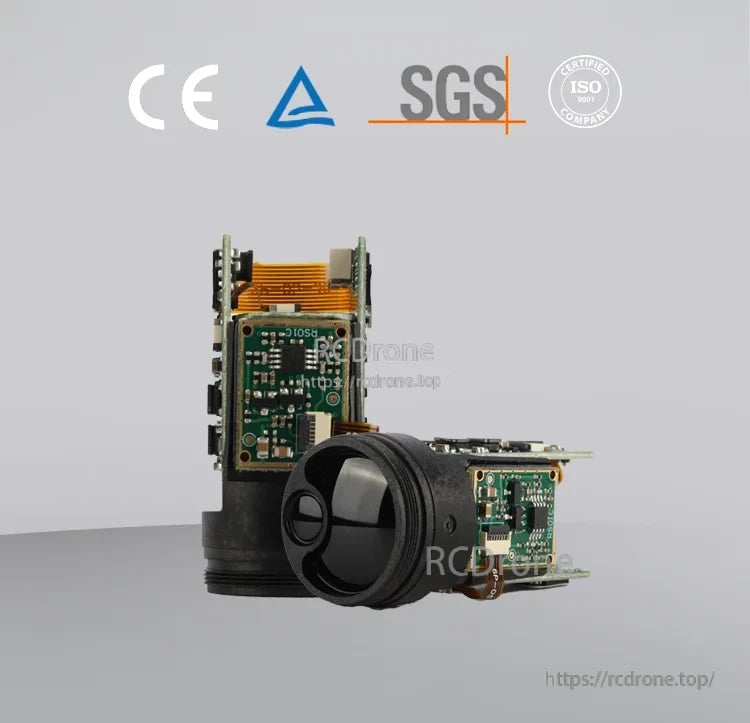

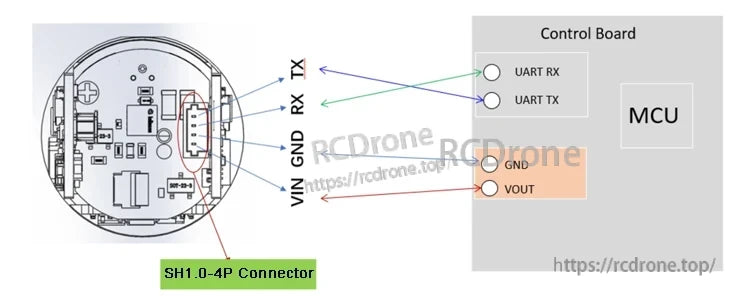

Meskernel TC22 Laser Sensor, This compact pulse laser ranging module measures distances with high precision.Meskernel TC22 Laser Sensor, Meskernel TC22-400 is a laser distance measuring sensor module and infrared laser measuring range finder for OEM/ODM integration.The Meskernel TC22 Laser Sensor connects via SH1.0-4P to the control board, linking UART TX/RX, GND, VIN, and VOUT to the MCU.

Meskernel TC22 Laser Sensor ansluter via SH1.0-4P-kontakt till styrenhet, kopplar UART TX/RX, GND, VIN och VOUT till MCU.

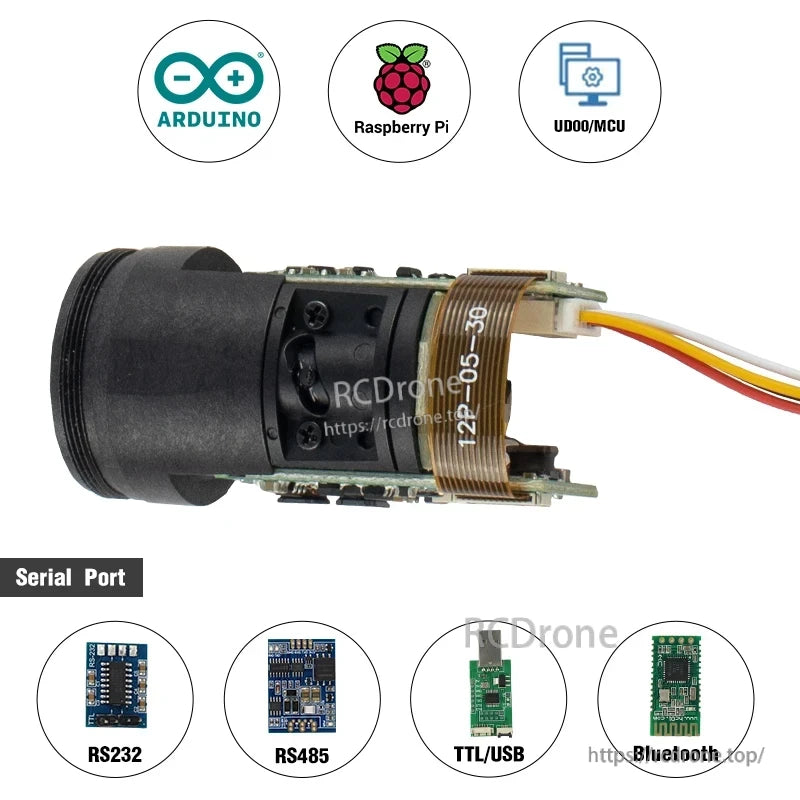

Meskernel TC22 Laser Sensor, Overview Meskernel TC22-400 is a laser distance measuring sensor module for OEM/ODM integration.Meskernel TC22 Laser Sensor, Laser sensor compatible with Arduino, Raspberry Pi, MCU, serial ports, Bluetooth

Lasersensor kompatibel med Arduino, Raspberry Pi, MCU, seriella portar, Bluetooth

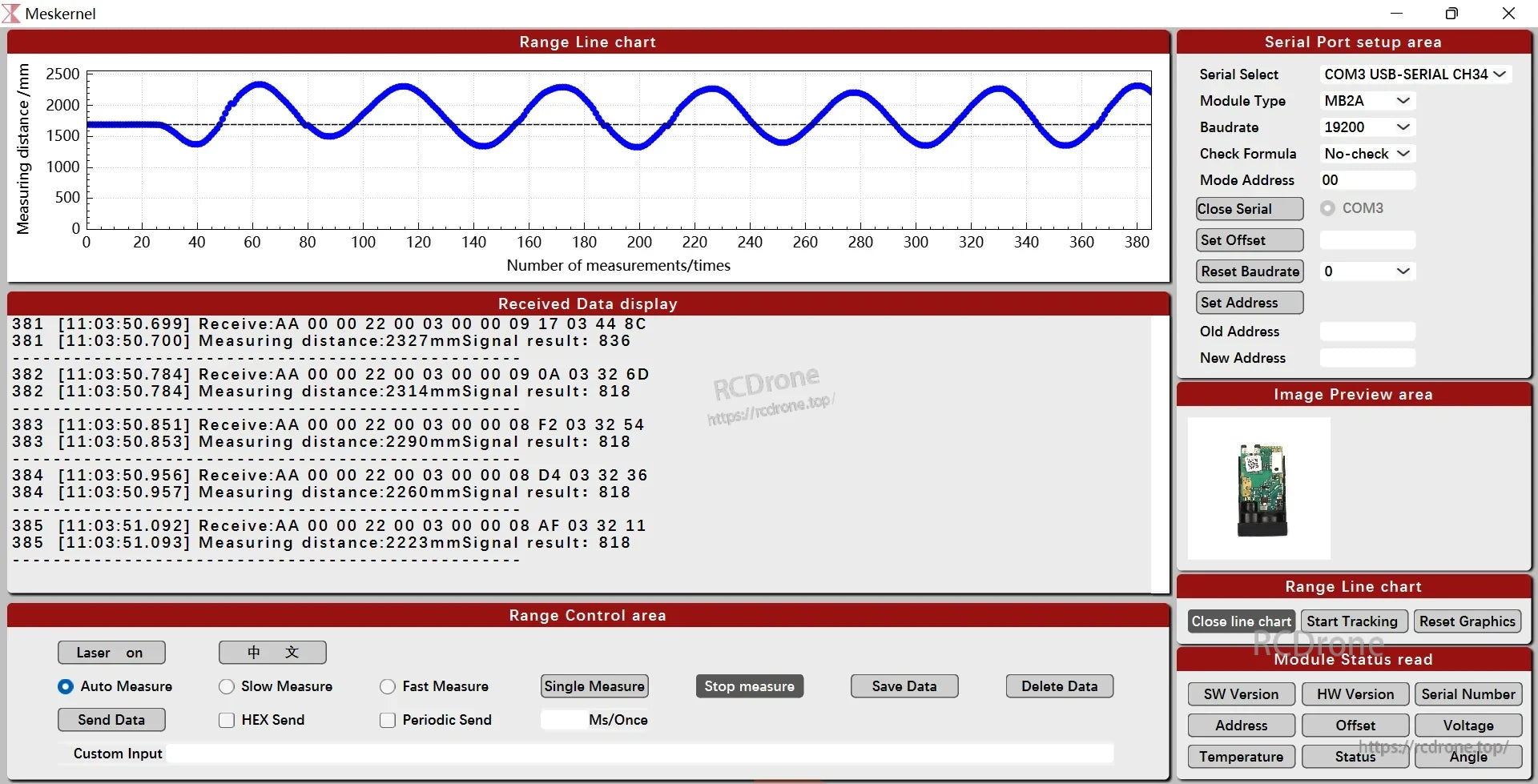

Meskernel TC22 Laser Sensor interface shows real-time distance, serial settings, logs, status, range charts, modes, data saving, and hardware info.

Meskernel TC22 Lasersensorgränssnittet visar realtidsavståndsmätningar, inställningar för seriell port, dataloggar och modulstatus. Funktioner inkluderar räckvidd linjediagram, mätlägen, alternativ för datalagring och hårdvaruinformation.

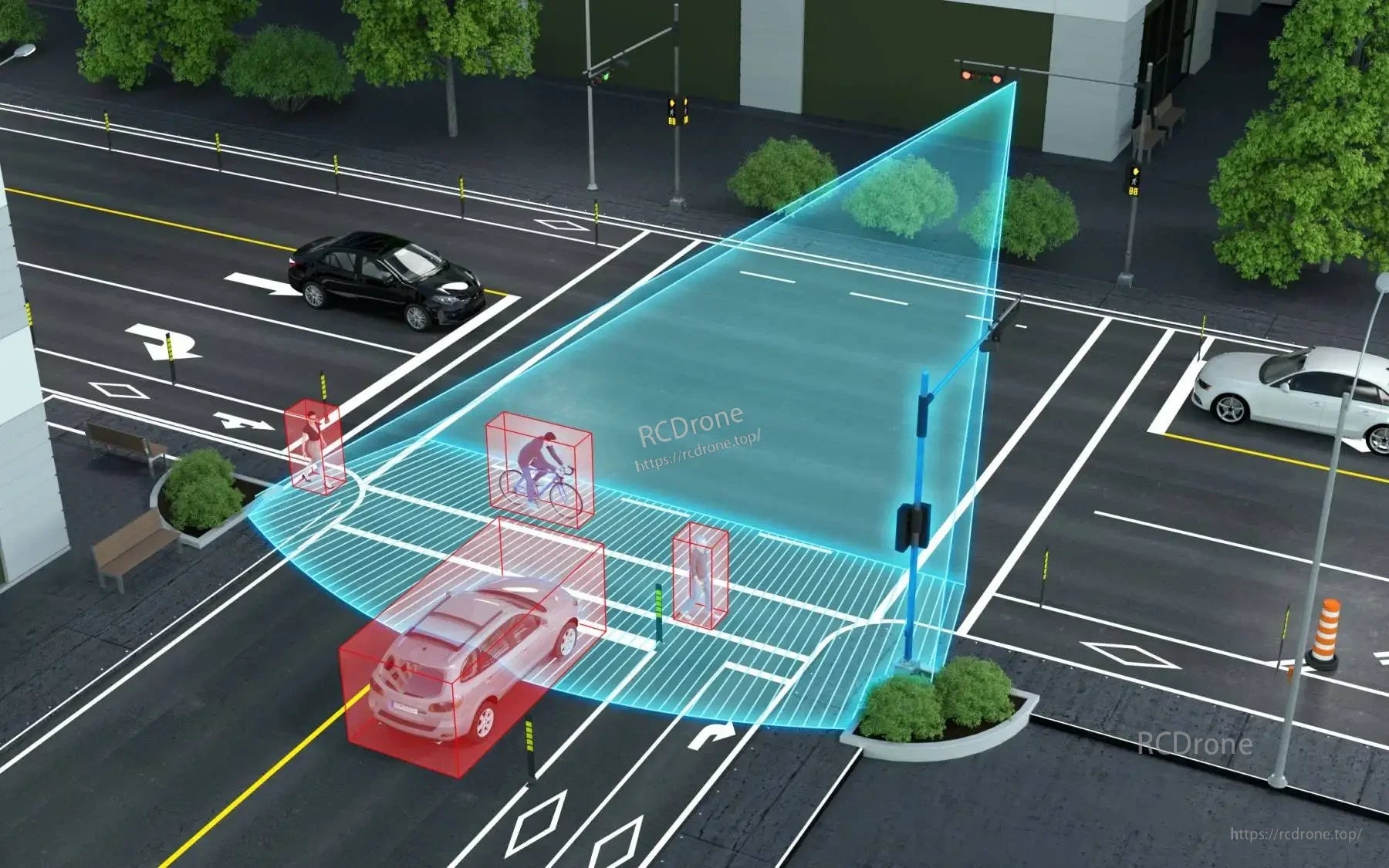

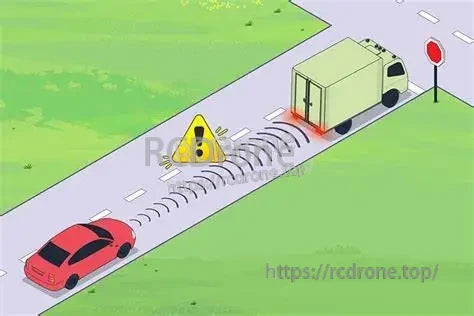

Meskernel TC22 Laser Sensor, Accurate distance measurement device with pulse laser ranging technology, suitable for various applications such as UAV and security monitoring.Meskernel TC22 Laser Sensor, Within TC series family, pulse ranging tech supports long-distance measurement up to 1200m, with published range of 3-1000m.Meskernel TC22 Laser Sensor, The pulse ranging technology supports long-distance measurement up to 1200m, with multiple communication options for system integration.Meskernel TC22 Laser Sensor, This module measures distances with high precision.
