RadioLink R12DSM 2.4GHz 12CH SBUS/PPM-mottagare med DSSS&FHSS-protokoll och inbyggd telemetri

Översikt

RadioLink R12DSM V1.2 är en kompakt 12-kanals mini-mottagare som arbetar på 2.4GHz ISM-bandet (2400MHz–2483.5MHz) och stöder både SBUS och PPM signalutgångar. Med DSSS & FHSS dual spridningsspektrumteknik säkerställer denna mottagare stabil och störningssäker kommunikation med en kontrollräckvidd på upp till 4000 meter (2.48 miles) under obstrukterade förhållanden. Med en kompakt formfaktor (30×15mm) och ultralätt design (2.5g) är R12DSM idealisk för multicoptrar och mini-racingdroner.

Nyckelfunktioner

• 12-kanalsstöd: Levererar full 12-kanals SBUS eller PPM-utgång som är kompatibel med de flesta flygkontroller.

• Dubbelt spridningsspektrum (DSSS & FHSS): Säkerställer stabil, pålitlig signalöverföring med utmärkt störningsskydd.

• Ultra Low Latency: 4096 sektion precision med 0.25μs standard, maximal PWM jitter så låg som 1.84μs.

• Lång räckvidd kontroll: Upp till 4000 meter testad i idealiska miljöer.

• Inbyggd Telemetri: Stöder realtids spänningstelemtri när den paras med PRM-01 telemetrimodul.

• Microstorlek och Lättviktig: Endast 30×15mm och 2.5g, perfekt för kompakta drönare och FPV-racers.

• Avtagbar Antenn: 90mm flexibel antenn för stabil signalmottagning och enkel installation.

• Bred Spänningsområde: Fungerar från 3V till 6V DC, med optimal prestanda vid 5V.

Specifikationer

Real-tids Telemetri

När den kopplas ihop med PRM-01 flygmodulen möjliggör R12DSM överföring av telemetridata, såsom realtids spänning återkoppling, direkt till sändarens skärm—ideal för att övervaka modellens prestanda och säkerställa säker drift.

SBUS & PPM Signalutgång

R12DSM stöder dubbla signalutgångar (SBUS/PPM), vilket gör den kompatibel med nästan alla flygkontroller. Dess plug-and-play-design och avtagbara antenn gör den lätt att installera även i trånga utrymmen som mini FPV-droner.

Kontrollavstånd och precision

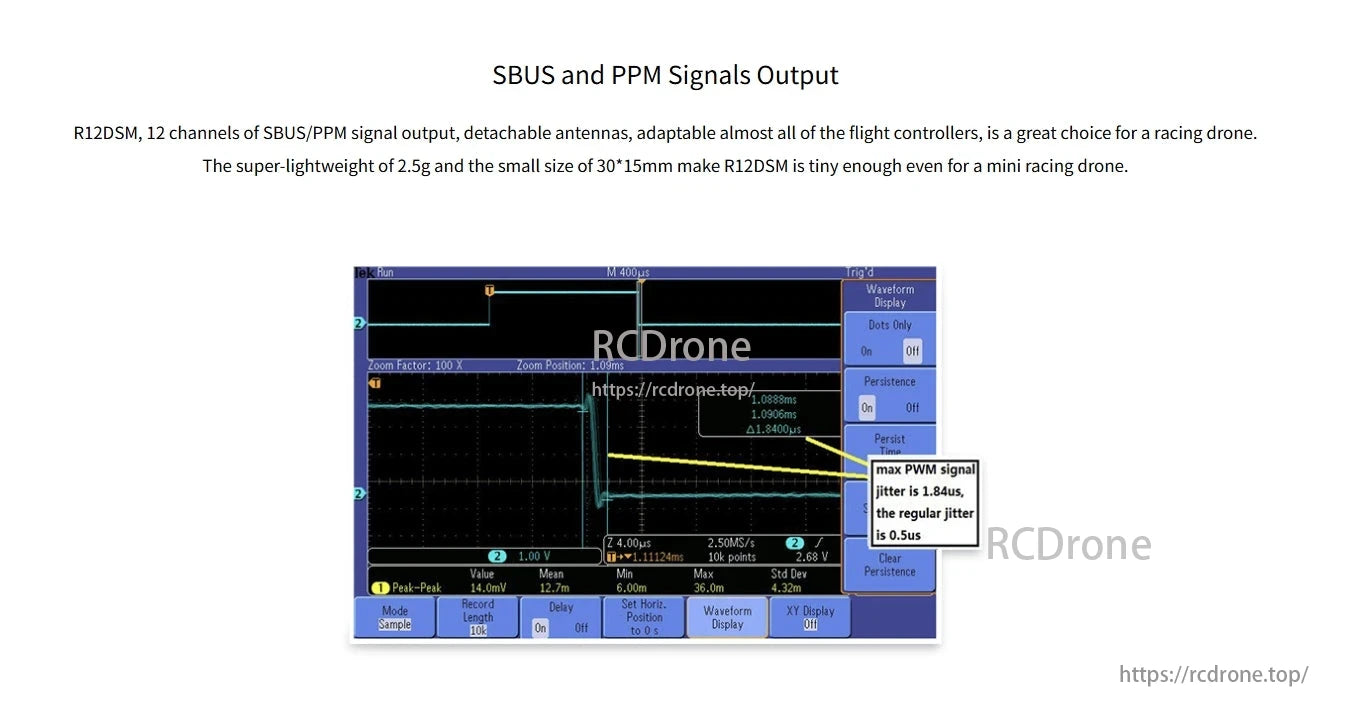

Med DSSS & FHSS spridningsspektrumteknik och QPSK-modulering uppnår R12DSM imponerande anti-interferenskapacitet och stabilitet. PWM-jitter minimeras till 0,25μs standard med ett max av 1,84μs, vilket säkerställer precis kontroll för hög hastighet racingapplikationer.

Detaljer

Radiolink R12DSM är en 12-kanals mini-mottagare som stöder DSSS och FHSS-teknologier. Den erbjuder S.B/PPM-lägen, fungerar på 3,0-6V DC och inkluderar en blå LED för S.BUS indikation och en ID-inställningsfunktion.Byggd med tre metalliska stift och två antenntrådar, säkerställer den pålitlig anslutning. I enlighet med CE-, FCC- och RoHS-standarder är denna kompakta mottagare idealisk för RC-modeller, vilket ger stabil signalöverföring i en liten formfaktor.

Kontrollavstånd: 4000 meter. Använder DSSS och FHSS hybrid spridningsspektrum med 16 kanaler, pseudo-slumptalsfrekvenshoppning, QPSK-modulering för stark anti-interferens och stabil R12DSM-överföring.

R12DSM erbjuder 12 kanaler av SBUS/PPM signalutgång, avtagbara antenner och är lätt (2,5 g) med en kompakt storlek (30*15 mm). Idealisk för racingdroner, säkerställer den minimal PWM-signaljitter.

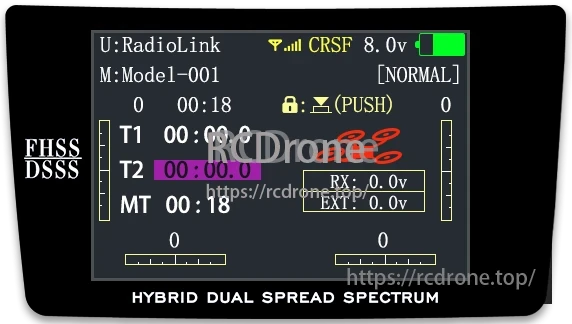

Real-tids telemetri tillhandahåller modelldata för systeminformation. I kombination med PRM-01 visar den spänning. Funktioner inkluderar CRSF-protokoll, hybrid dubbel spridningsspektrum och timerfunktioner för precis kontroll.

RadioLink R12DSM 2.4GHz 12CH SBUS/PPM-mottagare: 30x15mm, 2.5g, 4.8-6V, 38-45mA@5V, 4096 precision, 4000m räckvidd. Kompatibel med AT10II/AT10/AT9S Pro/AT9S/AT9 sändare.
