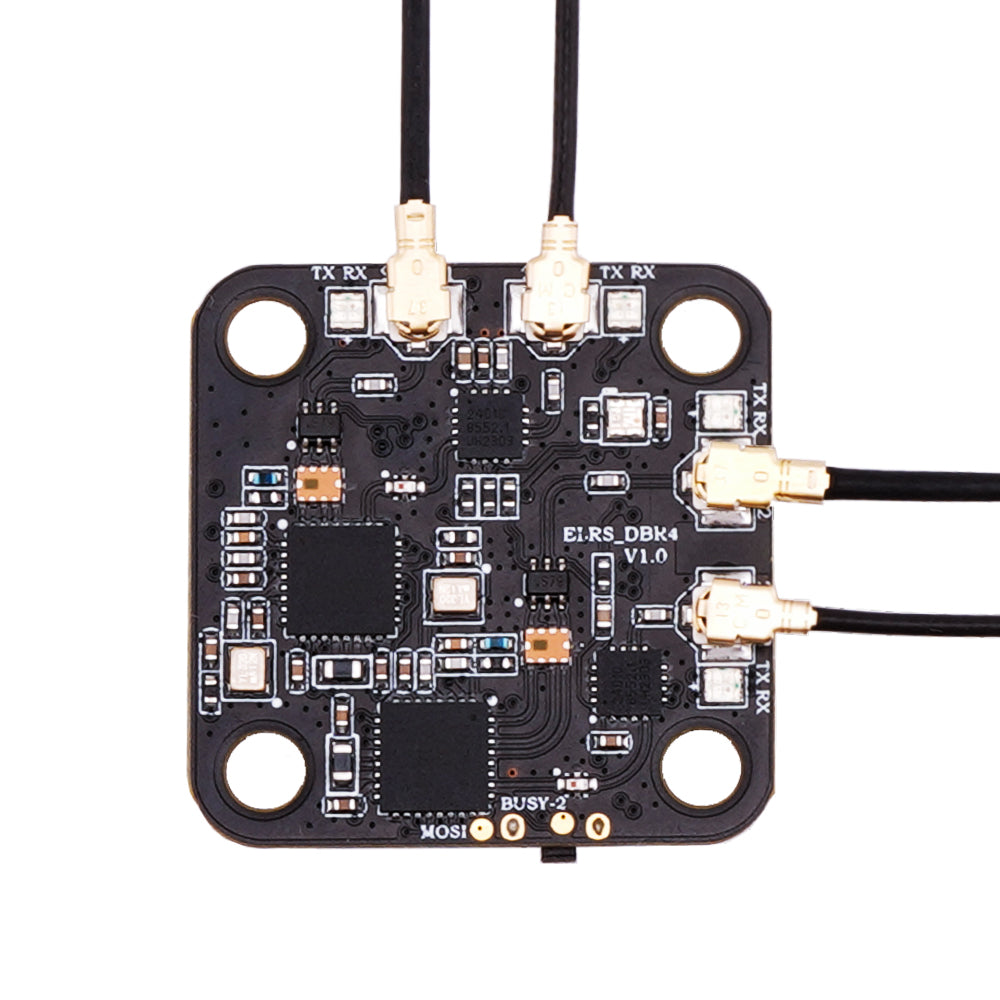

• RadioMaster DBR4 dual band ExpressLRS receiver board with four U.FL antenna connectors, top view

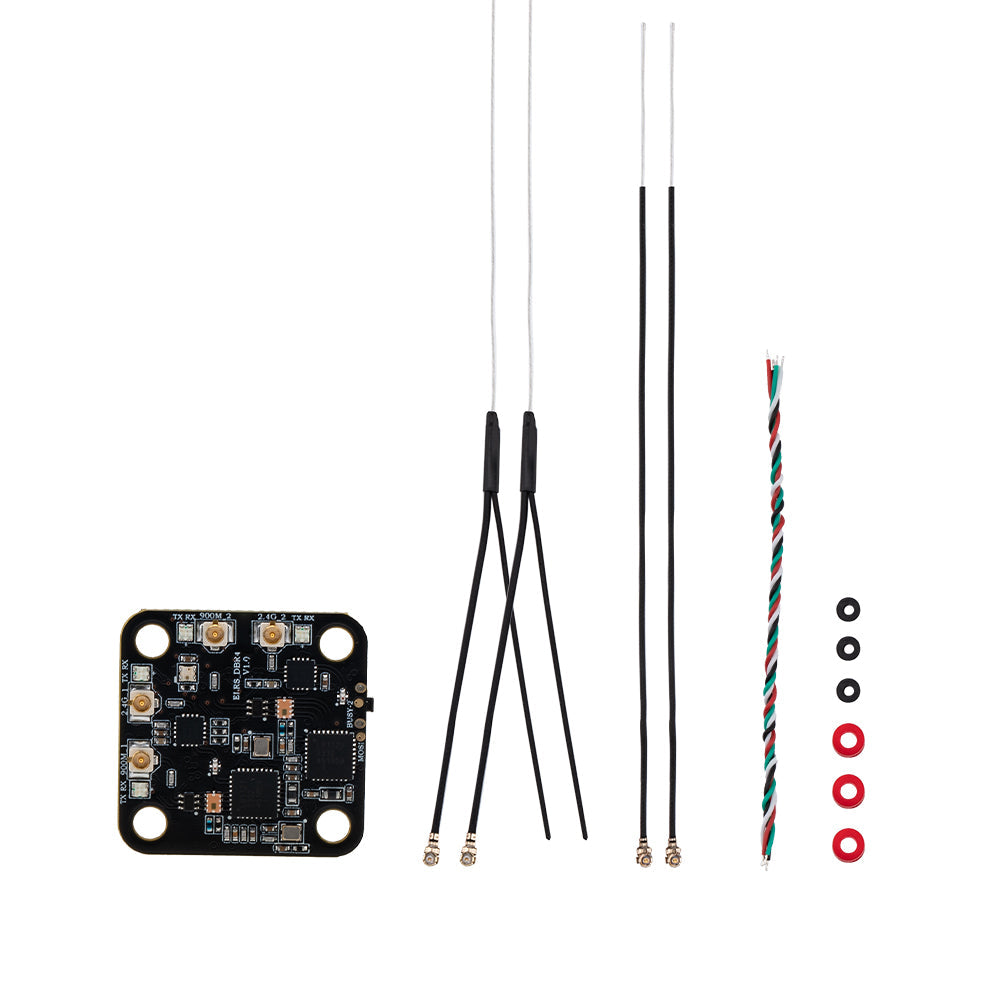

  • RadioMaster DBR4 receiver kit contents: DBR4 board, dual-band antennas, wiring lead, and grommet set
  • DBR4 receiver installed with multiple antennas connected, spread layout for mounting on RC/FPV build
  • DBR4 receiver with antennas attached, side layout highlighting U.FL leads and board mounting holes
  • Close-up of DBR4 PCB showing 900M and 2.4G markings, U.FL connectors, and solder pads
  • Angled view of the receiver board showing stacked components, edge connector, and four corner mounting holes
  • Low-angle close-up of DBR4 receiver PCB highlighting U.FL connectors and component layout on the board
1 7

RadioMaster DBR4 Dual Band Gemini Xrossband ExpressLRS-mottagare, 2.4GHz + 915MHz, CRSF för RC/FPV

RadioMaster DBR4 Dual Band Gemini Xrossband ExpressLRS-mottagare, 2.4GHz + 915MHz, CRSF för RC/FPV

RadioMaster

$46.99 USD
$46.99 USD
Rea Slutsåld
Skatter ingår. Frakt beräknas i kassan.
REGION
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Visa alla uppgifter

Översikt

RadioMaster DBR4 är en dual band ExpressLRS-mottagare som är designad som en följeslagare till RadioMaster Nomad-modulen. Det är en dual-channel Gemini-mottagare med två dual-band sektioner, vilket möjliggör samtidig mottagning av 2.4GHz och sub-GHz (900/915MHz) signaler för att ta emot två datastreams samtidigt.

Nyckelfunktioner

  • Gemini Xrossband (Gemini-X / GemX) drift (2.4GHz + 900/915MHz)
  • Dual band diversitet
  • Två tredje generationens Semtech LR1121 RF-transceivrar (Dual LR1121)
  • 4 diskreta antenner för flexibel antennplacering
  • 20 x 20mm monteringsmönster (för att lägga till i en stapel eller montera på en ram)
  • MAVLink redo; optimerad för MAVLink
  • Xrossband (GemX) stöd

Specifikationer

Artikel DBR4 Gemini Xrossband ExpressLRS Mottagare
Typ ISM_2.4, FCC_915 (även listad som ISM 2.4GHz / FCC 915MHz)
MCU ESP32
RF-chip Semtech LR1121 x 2
Telemetri RF-effekt Max 2 x 100 mW (funktionstext); Max 100 mW (specifikation)
Antenna 2 x 2.4GHz kablar & 2 x 900MHz kablar (även märkta som 2 x 915MHz trådanter)
Frekvensområde 2.404 - 2.479 GHz / 903.5 - 926.9 MHz
Maximal mottagaruppdateringsfrekvens 500Hz (1000Hz kommer snart i ExpressLRS v3.4)
Minimalt mottagaruppdateringsfrekvens 50Hz
Arbetsvoltage DC 4.5 - 8.4V
Vikt Utan antenner 2.70g (specifikation); med antenner 5.30g (specifikation); 2.65g (visad mätning)
Mått 27.20 x 27.20mm (även angivet som 27 x 27mm)
Monteringshål 20 x 20mm
Firmwareversion ExpressLRS v3.3.2 förinstallerad
Busgränssnitt CRSF
Antenndiameter (som märkt) 105.20mm; 16.10mm

För installations- eller konfigurationshjälp, kontakta https://rcdrone.top/ eller e-posta support@rcdrone.top.

Nya paketpriser

Sub-GHz 250Hz (-111dBm)

  • Hastighetsökning: Uppnå snabbare paketpriser med förbättrad sub-GHz-prestanda.

Sub-GHz 200Hz Full (-111dBm)

  • Dubbla paketpriser jämfört med traditionella 900MHz SX1276-baserade moduler, med förbättrad motståndskraft mot störningar.

Dual Band X150Hz (-112dBm)

  • Gemini-läge: Samtidiga sub-GHz och 2.4GHz överföringar vid 150Hz.

Dual Band X100Hz Full (-112dBm)

  • Förbättrat Gemini-läge: Dubbel-frekvensöverföring vid 100Hz med full 16-kanals upplösning.

Introduktion av K-lägen

DK500 (Kommer i ExpressLRS v3.5)

  • Nästa generations FSK-modulering med inbyggd paketreparation (Forward Error Correction). Som FLRC D500, skickar DK500 upprepade paket för att minska paketförlust.

K1000 Full SubGHz (Kommer i ExpressLRS v3.5)

  • 1000Hz på 868/900MHz, designad för maximal datagenomströmning samtidigt som den förblir stabil och responsiv under testning.

Vad som ingår

  • 1 x DBR4 Gemini Xrossband ExpressLRS-mottagare
  • 2 x 2.4GHz trådad antenner
  • 2 x 900MHz trådad antenner
  • 1 x CRSF tråd
  • 4 x 4mm röda vibrationsdämpare
  • 4 x 3mm svarta vibrationsdämpare
  • 1 x Manualkort

Manualer / Dokumentation

ExpressLRS projekt dokumentation: https://www.expresslrs.org/

Detaljer

RadioMaster DBR4 dual band Gemini Xrossband ExpressLRS receiver board for 2.4GHz + 915MHz CRSF

DBR4 är en dual-band Gemini Xrossband ExpressLRS-mottagare som är byggd för att ta emot 2.4GHz och 900/915MHz länkar samtidigt.

Dual Semtech LR1121 RF transceivers used in the DBR4 for 2.4GHz and 900/915MHz ExpressLRS operation

Två tredje generationens Semtech LR1121 transceivrar driver dual-band designen för Gemini-X och Xrossband användning.

DBR4 receiver with four discrete wire antennas for flexible 2.4GHz and 900/915MHz antenna placement

Fyra diskreta antenner gör det enkelt att styra och separera 2.4GHz och sub‑GHz element för renare placering på kompakta byggen.

DBR4 ExpressLRS receiver mounted on a stack with 20x20mm mounting pattern highlighted

En 20×20mm monteringsmönster passar vanliga FPV-staplar och rammonteringsalternativ.

RadioMaster DBR4 CRSF receiver labeled MAVLink ready and optimized for MAVLink data links

CRSF-utgång och MAVLink-redo justeringar hjälper till att stödja pålitlig telemetri och kommunikation med flygkontrollern.

DBR4 Gemini Xrossband ExpressLRS receiver specifications table including voltage, refresh rate and frequencies

Nyckelspecifikationer i korthet: 4.5–8.4V ingång, upp till 500Hz uppdateringsfrekvens, och dual-band 2.4GHz plus 903–927MHz täckning.

Gemini and Xrossband (GemX) mode chart showing RX/TX antenna use for 2.4GHz, sub-GHz and dual bandExpressLRS dual-band mode compatibility chart comparing Ranger, Nomad and Bandit packet rates and bandsDBR4 receiver on digital scale with 2.65g reading for lightweight FPV installs

Mottagaren väger cirka 2.65g utan antenner för minimal påverkan på totalvikten.

DBR4 dimensions and antenna lengths: 20mm mounting spacing and wire antennas labeled 105.2mm and 16.1mmPackage contents: DBR4 receiver, 2.4GHz and 915MHz wire antennas, CRSF wire, and vibration dampeners

Inkluderat är DBR4-mottagaren, 2× 2.4GHz trådade antenner, 2× 915MHz trådade antenner, en CRSF-kabel och vibrationsdämpare.
