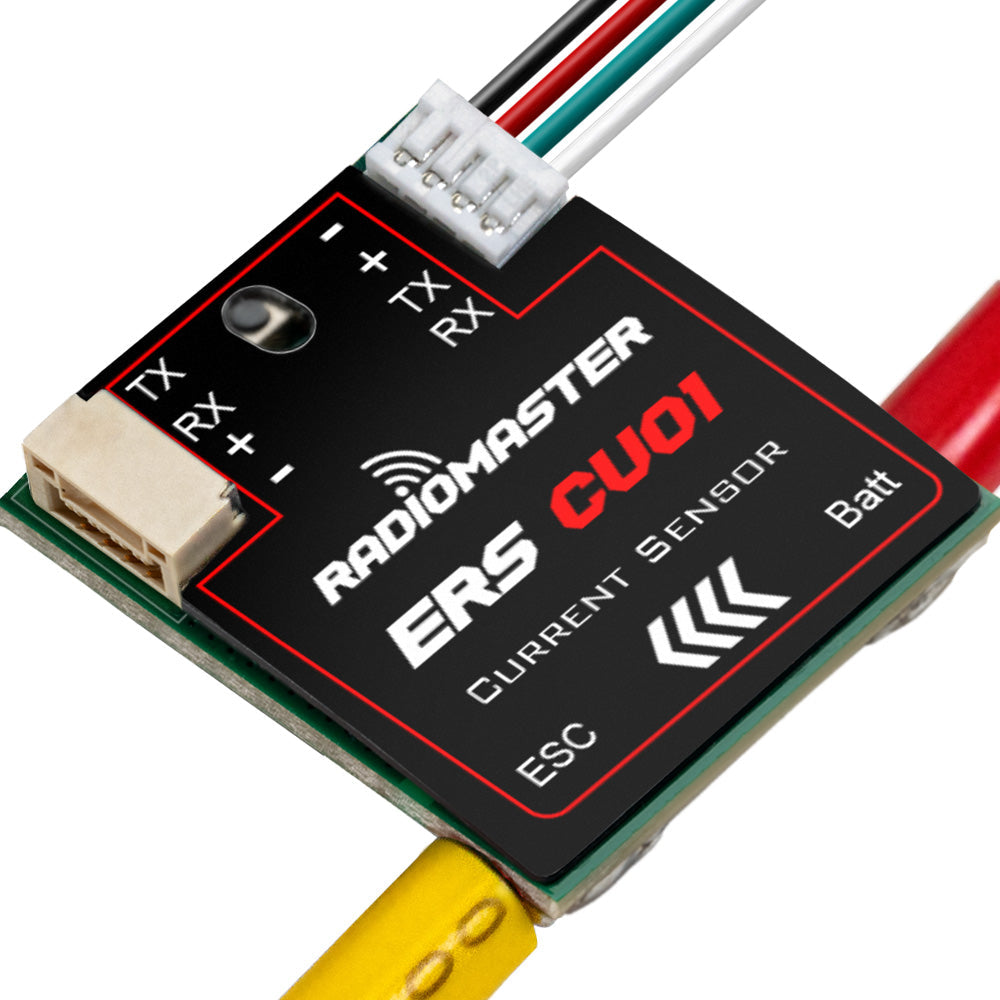

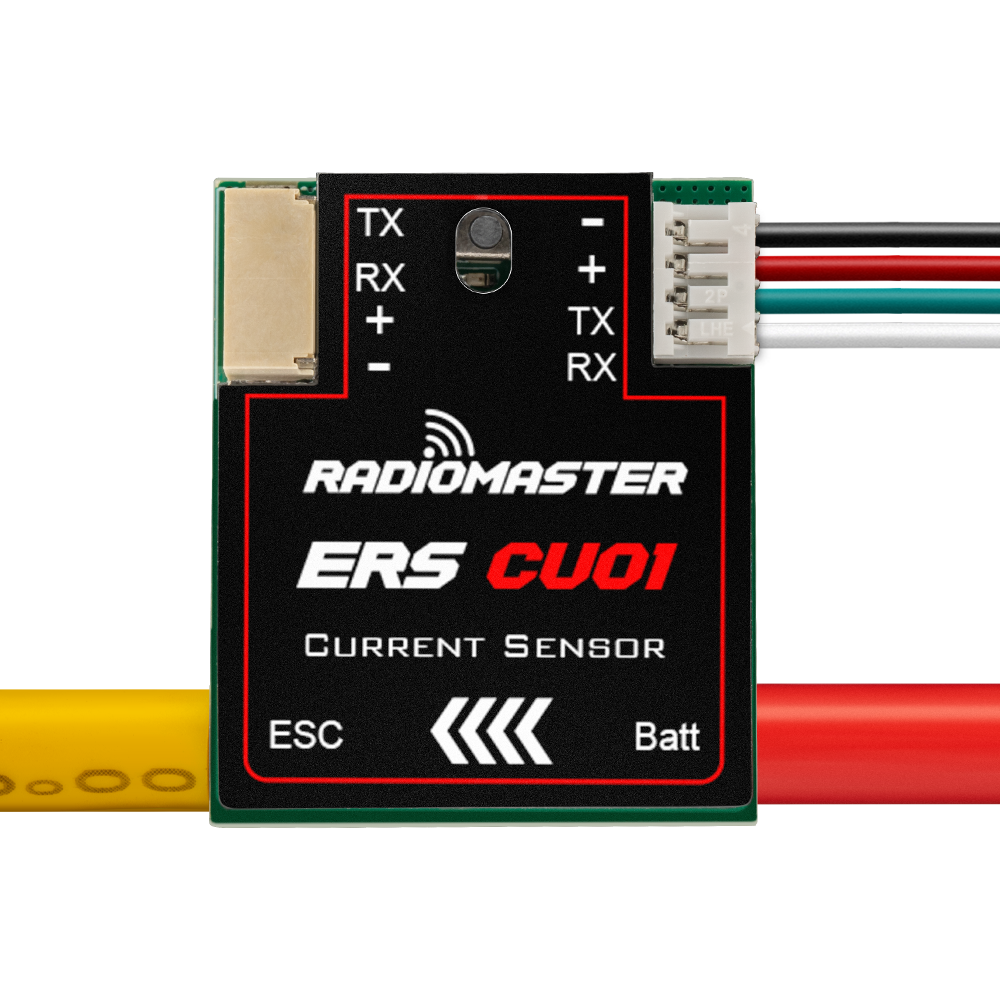

RadioMaster ERS-CU01 Realtidsström-sensor Telemetrimodul för ExpressLRS PWM-mottagare (EdgeTX)

Översikt

RadioMaster ERS-CU01 är en realtidsströmssensor (telemetrimodul) för användning med kompatibla ExpressLRS PWM-mottagare. Installerad i linje mellan batteriet och ESC, mäter den realtids driftström och spänning och skickar data genom ExpressLRS-mottagaren för visning på din EdgeTX-radio. Som en del av ERS-sensorfamiljen stöder den också pass-through-expansion för att kedja ihop ytterligare ERS-sensorer.

Lanseringsvideo

Nyckelfunktioner

• Realtidsdatamonitorering: Live strömförbrukning och spänningstelemetri på radion för insikt i kraftsystemet.
• Inline-installation: Löda mellan batteriet och ESC för fullständig systemmätning.
• Daisy chain-expansion: In/ut-portar för linjär, pass-through ERS-sensor-expansion.
• ExpressLRS kompatibel: Utformad för ExpressLRS PWM-mottagarsensor telemetriintegration, inklusive plug-and-play-stöd på utvalda modeller.

För hjälp med installation eller frågor om kompatibilitet före köp, kontakta support@rcdrone.top or besök https://rcdrone.top/.

Specifikationer

Mottagarens kompatibilitet

Plug-and-Play-kompatibla mottagare

• ER6 2.4GHz ExpressLRS PWM-mottagare
• ER8 2.4GHz ExpressLRS PWM-mottagare
• ER8G ExpressLRS PWM-mottagare
• ER8GV ExpressLRS PWM-mottagare

Kompatibla mottagare som kräver konfiguration / adapter

• ER4 (adapter krävs)
• ER5C-i (adapter krävs)
• ER5A (adapter krävs)
• ER5C (adapter krävs)
• ER6G (adapter krävs)
• ER6GV (adapter krävs)

De flesta PWM ExpressLRS-mottagare kan fungera med ERS-sensorer.Mottagare utan en dedikerad UART-port kräver omkonfigurering för att stödja externa sensorer genom att omfördela två PWM-utgångspinnar som en seriell UART (TX och RX) via mottagarens webbgränssnitt (WiFi-läge) eller ExpressLRS LUA-skriptet. För mottagare som endast tillhandahåller standardservo-pinnar kan en valfri adapterkabel konvertera sensor UART-kontakten till två standardservo-kontakter (TX och RX).

Sensor Konfiguration & Telemetri Loggning

För att konfigurera sensorn och visa telemetri på EdgeTX, installera RadioMaster Sensor Configurator LUA (RM Sensor Configurator). Kopiera LUA-filerna till:

/SCRIPTS/TOOLS/

Batterikapacitet måste ställas in i mAh för telemetri.

Nedladdningar

• ERS-CU01 Användarmanual
• RadioMaster ERS Sensorn Configurator.lua
• ERS Serien Sensorer Firmware V1.9

Vad som ingår

• 1 x ERS-CU01 Ström Sensor
• 3 x Värmesammandragande Rör
• 1 x Manual QR-kodkort

Detaljer

Övervaka realtidsströmförbrukning och packspänning på din EdgeTX-radio genom att installera ERS-CU01 inline mellan batteriet och ESC.

Använd RM Sensor Configurator LUA-verktyget i EdgeTX för att upptäcka sensorer, ställa in batterikapacitet (mAh) och hantera uppdateringar.

ERS-sensorer visas som separata telemetrikällor, vilket gör det enkelt att lägga till ström tillsammans med andra ERS-moduler i en modell.

Batterikapacitet kan anges direkt i konfigureraren för att möjliggöra mer exakt förbrukning och loggning på kompatibla radioapparater.

In/ut-portar stöder genomgångsexpansion, så ytterligare ERS-sensorer kan kopplas i serie utan extra mottagarportar.

Live aktuell och spänningstelemetri hjälper till att upptäcka problem i kraftsystemet och justera din installation med verkliga lastdata.

Plug-and-play-stöd beror på mottagarens tillgängliga UART; vissa PWM-mottagare kan behöva omplacering av stift eller en adapterkabel.

Kompakt 30 × 25 × 10,5 mm formfaktor passar rent i byggen där kablageutrymmet är begränsat.
